Слайд 1

Описание слайда:

Особенности верстки таблиц, иллюстраций и формул.

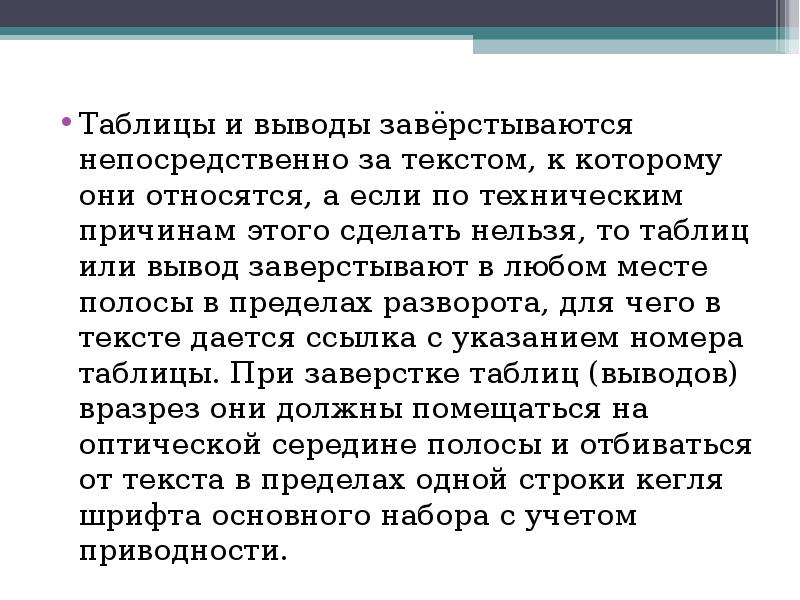

Слайд 2

Описание слайда:

Таблицы и выводы завёрстываются непосредственно за текстом, к которому они относятся, а если по техническим причинам этого сделать нельзя, то таблиц или вывод заверстывают в любом месте полосы в пределах разворота, для чего в тексте дается ссылка с указанием номера таблицы. При заверстке таблиц (выводов) вразрез они должны помещаться на оптической середине полосы и отбиваться от текста в пределах одной строки кегля шрифта основного набора с учетом приводности. Таблицы и выводы завёрстываются непосредственно за текстом, к которому они относятся, а если по техническим причинам этого сделать нельзя, то таблиц или вывод заверстывают в любом месте полосы в пределах разворота, для чего в тексте дается ссылка с указанием номера таблицы. При заверстке таблиц (выводов) вразрез они должны помещаться на оптической середине полосы и отбиваться от текста в пределах одной строки кегля шрифта основного набора с учетом приводности.

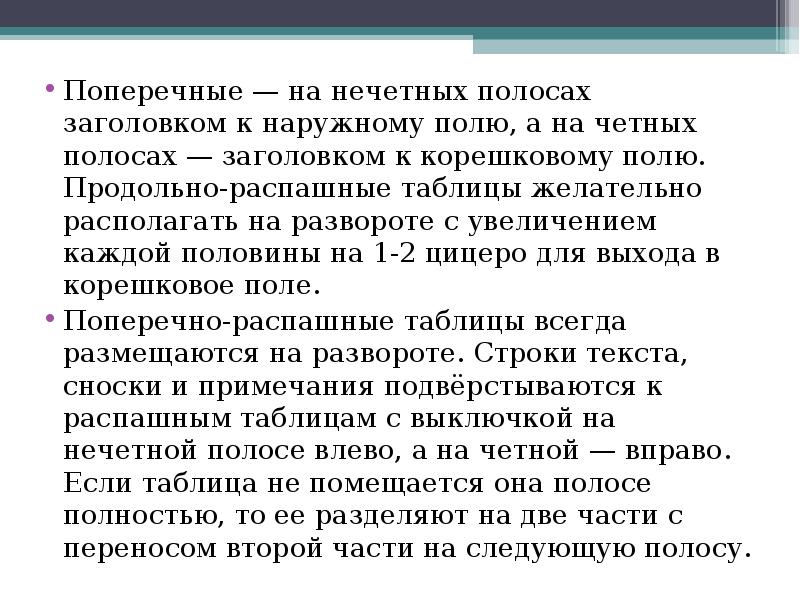

Слайд 3

Описание слайда:

Поперечные — на нечетных полосах заголовком к наружному полю, а на четных полосах — заголовком к корешковому полю. Продольно-распашные таблицы желательно располагать на развороте с увеличением каждой половины на 1-2 цицеро для выхода в корешковое поле. Поперечные — на нечетных полосах заголовком к наружному полю, а на четных полосах — заголовком к корешковому полю. Продольно-распашные таблицы желательно располагать на развороте с увеличением каждой половины на 1-2 цицеро для выхода в корешковое поле. Поперечно-распашные таблицы всегда размещаются на развороте. Строки текста, сноски и примечания подвёрстываются к распашным таблицам с выключкой на нечетной полосе влево, а на четной — вправо. Если таблица не помещается она полосе полностью, то ее разделяют на две части с переносом второй части на следующую полосу.

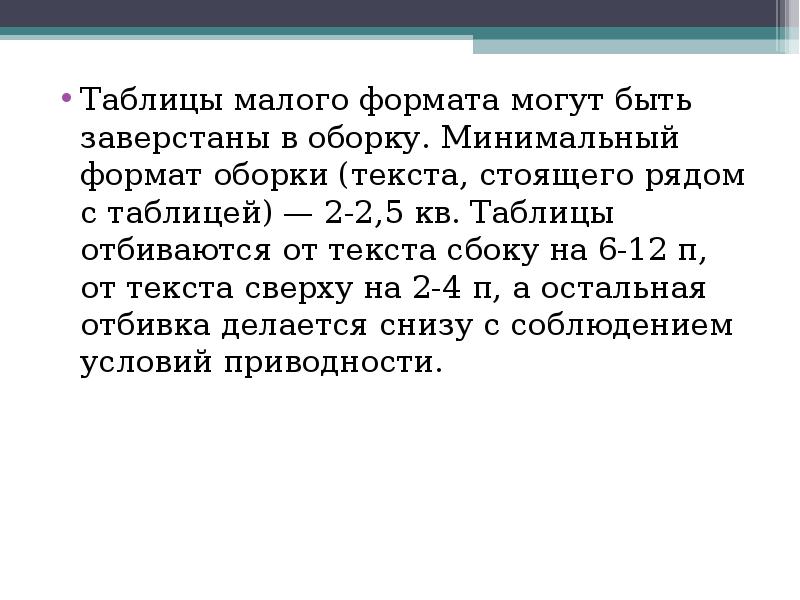

Слайд 4

Описание слайда:

Таблицы малого формата могут быть заверстаны в оборку. Минимальный формат оборки (текста, стоящего рядом с таблицей) — 2-2,5 кв. Таблицы отбиваются от текста сбоку на 6-12 п, от текста сверху на 2-4 п, а остальная отбивка делается снизу с соблюдением условий приводности. Таблицы малого формата могут быть заверстаны в оборку. Минимальный формат оборки (текста, стоящего рядом с таблицей) — 2-2,5 кв. Таблицы отбиваются от текста сбоку на 6-12 п, от текста сверху на 2-4 п, а остальная отбивка делается снизу с соблюдением условий приводности.

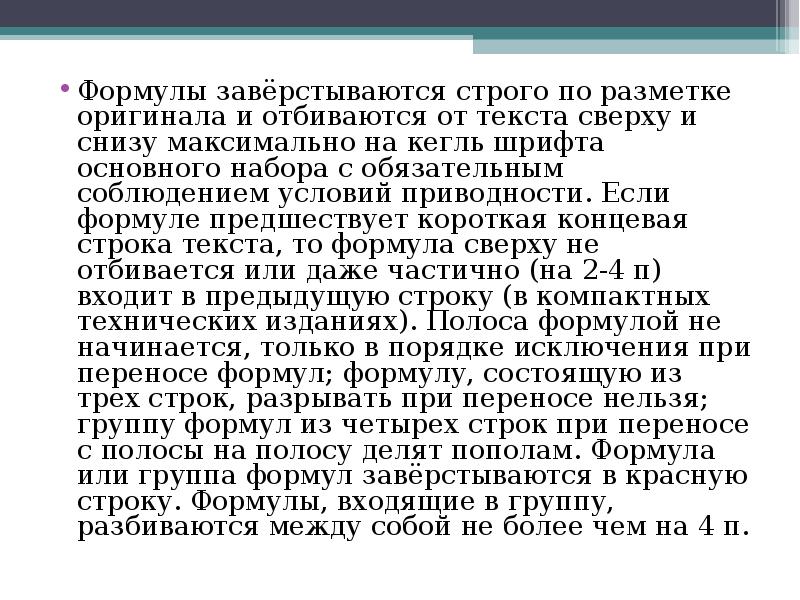

Слайд 5

Описание слайда:

Формулы завёрстываются строго по разметке оригинала и отбиваются от текста сверху и снизу максимально на кегль шрифта основного набора с обязательным соблюдением условий приводности. Если формуле предшествует короткая концевая строка текста, то формула сверху не отбивается или даже частично (на 2-4 п) входит в предыдущую строку (в компактных технических изданиях). Полоса формулой не начинается, только в порядке исключения при переносе формул; формулу, состоящую из трех строк, разрывать при переносе нельзя; группу формул из четырех строк при переносе с полосы на полосу делят пополам. Формула или группа формул завёрстываются в красную строку. Формулы, входящие в группу, разбиваются между собой не более чем на 4 п. Формулы завёрстываются строго по разметке оригинала и отбиваются от текста сверху и снизу максимально на кегль шрифта основного набора с обязательным соблюдением условий приводности. Если формуле предшествует короткая концевая строка текста, то формула сверху не отбивается или даже частично (на 2-4 п) входит в предыдущую строку (в компактных технических изданиях). Полоса формулой не начинается, только в порядке исключения при переносе формул; формулу, состоящую из трех строк, разрывать при переносе нельзя; группу формул из четырех строк при переносе с полосы на полосу делят пополам. Формула или группа формул завёрстываются в красную строку. Формулы, входящие в группу, разбиваются между собой не более чем на 4 п.

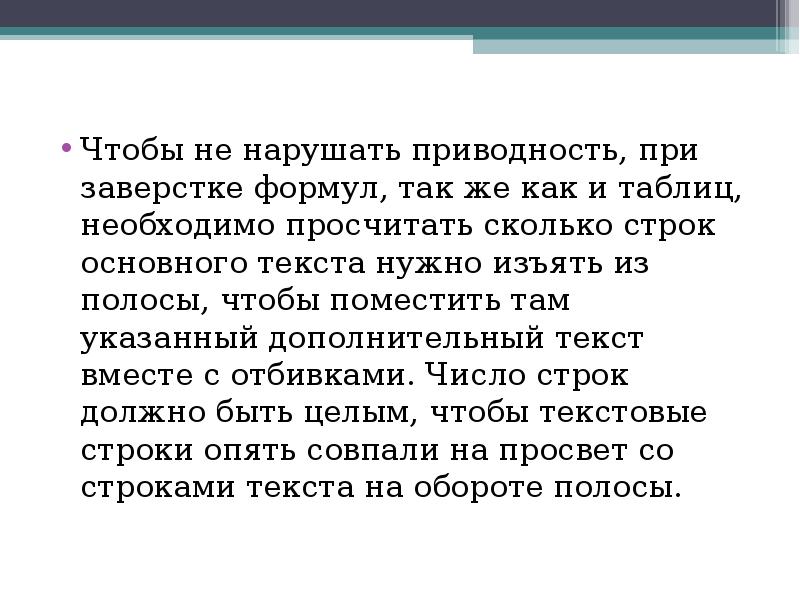

Слайд 6

Описание слайда:

Чтобы не нарушать приводность, при заверстке формул, так же как и таблиц, необходимо просчитать сколько строк основного текста нужно изъять из полосы, чтобы поместить там указанный дополнительный текст вместе с отбивками. Число строк должно быть целым, чтобы текстовые строки опять совпали на просвет со строками текста на обороте полосы. Чтобы не нарушать приводность, при заверстке формул, так же как и таблиц, необходимо просчитать сколько строк основного текста нужно изъять из полосы, чтобы поместить там указанный дополнительный текст вместе с отбивками. Число строк должно быть целым, чтобы текстовые строки опять совпали на просвет со строками текста на обороте полосы.

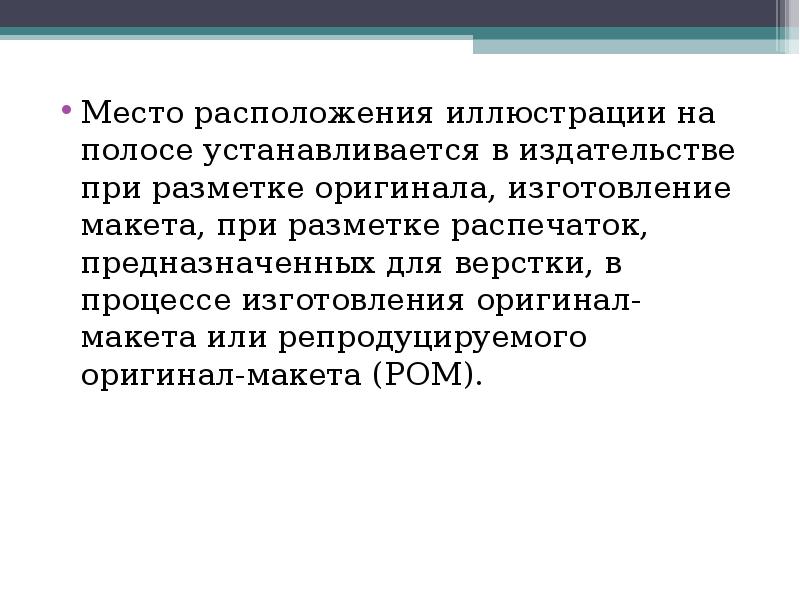

Слайд 7

Описание слайда:

Место расположения иллюстрации на полосе устанавливается в издательстве при разметке оригинала, изготовление макета, при разметке распечаток, предназначенных для верстки, в процессе изготовления оригинал-макета или репродуцируемого оригинал-макета (РОМ). Место расположения иллюстрации на полосе устанавливается в издательстве при разметке оригинала, изготовление макета, при разметке распечаток, предназначенных для верстки, в процессе изготовления оригинал-макета или репродуцируемого оригинал-макета (РОМ).

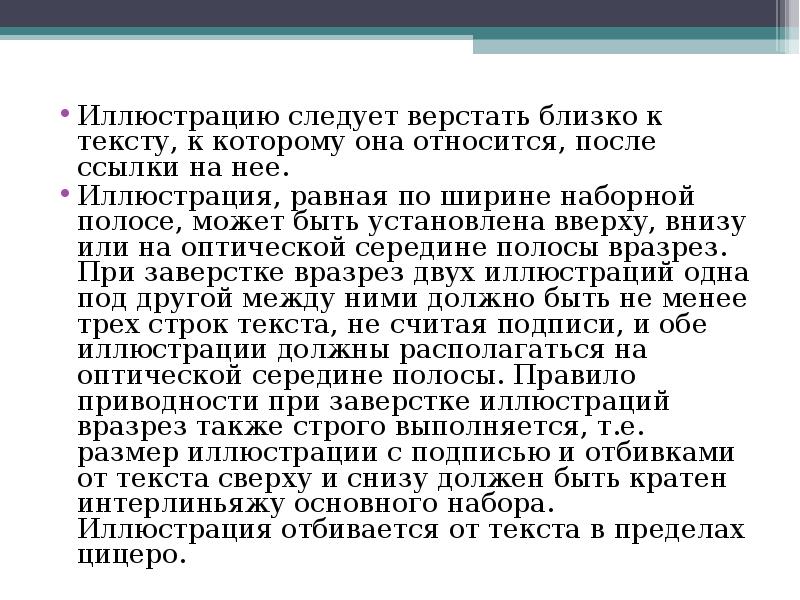

Слайд 8

Описание слайда:

Иллюстрацию следует верстать близко к тексту, к которому она относится, после ссылки на нее. Иллюстрацию следует верстать близко к тексту, к которому она относится, после ссылки на нее. Иллюстрация, равная по ширине наборной полосе, может быть установлена вверху, внизу или на оптической середине полосы вразрез. При заверстке вразрез двух иллюстраций одна под другой между ними должно быть не менее трех строк текста, не считая подписи, и обе иллюстрации должны располагаться на оптической середине полосы. Правило приводности при заверстке иллюстраций вразрез также строго выполняется, т.е. размер иллюстрации с подписью и отбивками от текста сверху и снизу должен быть кратен интерлиньяжу основного набора. Иллюстрация отбивается от текста в пределах цицеро.

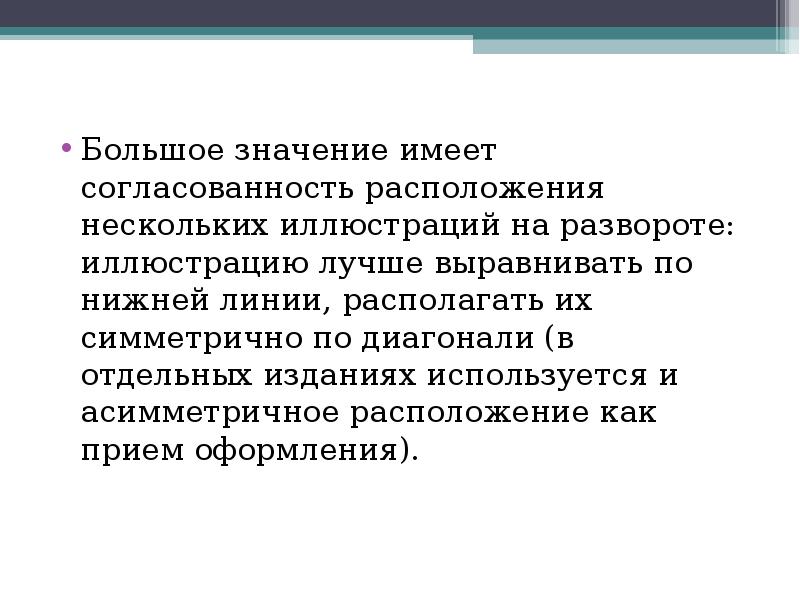

Слайд 9

Описание слайда:

Большое значение имеет согласованность расположения нескольких иллюстраций на развороте: иллюстрацию лучше выравнивать по нижней линии, располагать их симметрично по диагонали (в отдельных изданиях используется и асимметричное расположение как прием оформления). Большое значение имеет согласованность расположения нескольких иллюстраций на развороте: иллюстрацию лучше выравнивать по нижней линии, располагать их симметрично по диагонали (в отдельных изданиях используется и асимметричное расположение как прием оформления).

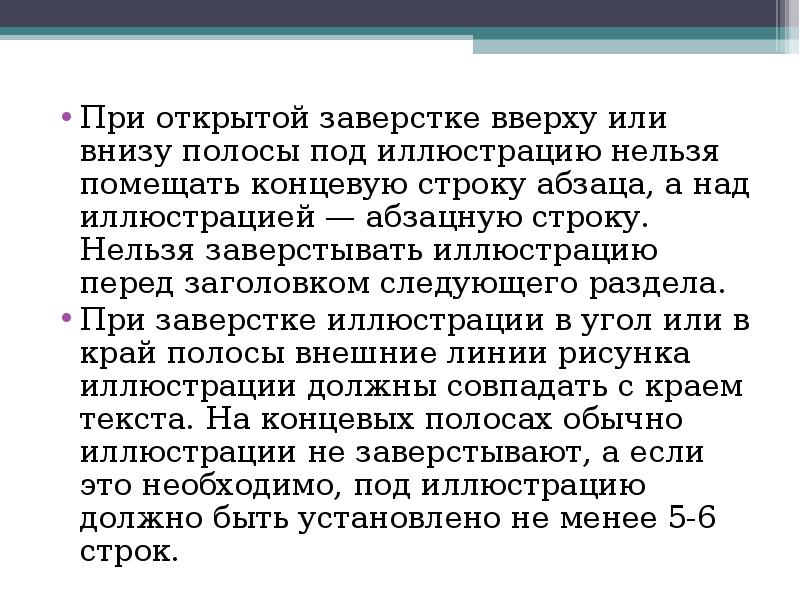

Слайд 10

Описание слайда:

При открытой заверстке вверху или внизу полосы под иллюстрацию нельзя помещать концевую строку абзаца, а над иллюстрацией — абзацную строку. Нельзя заверстывать иллюстрацию перед заголовком следующего раздела. При открытой заверстке вверху или внизу полосы под иллюстрацию нельзя помещать концевую строку абзаца, а над иллюстрацией — абзацную строку. Нельзя заверстывать иллюстрацию перед заголовком следующего раздела. При заверстке иллюстрации в угол или в край полосы внешние линии рисунка иллюстрации должны совпадать с краем текста. На концевых полосах обычно иллюстрации не заверстывают, а если это необходимо, под иллюстрацию должно быть установлено не менее 5-6 строк.

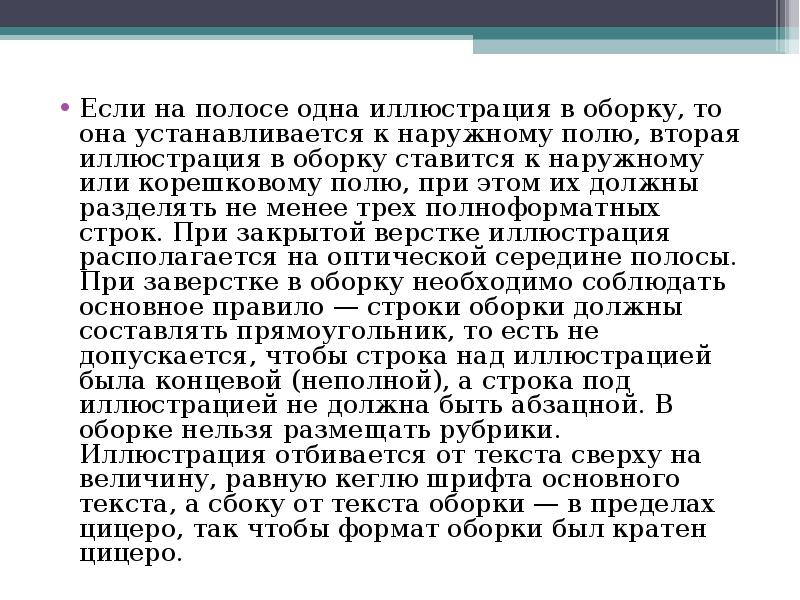

Слайд 11

Описание слайда:

Если на полосе одна иллюстрация в оборку, то она устанавливается к наружному полю, вторая иллюстрация в оборку ставится к наружному или корешковому полю, при этом их должны разделять не менее трех полноформатных строк. При закрытой верстке иллюстрация располагается на оптической середине полосы. При заверстке в оборку необходимо соблюдать основное правило — строки оборки должны составлять прямоугольник, то есть не допускается, чтобы строка над иллюстрацией была концевой (неполной), а строка под иллюстрацией не должна быть абзацной. В оборке нельзя размещать рубрики. Иллюстрация отбивается от текста сверху на величину, равную кеглю шрифта основного текста, а сбоку от текста оборки — в пределах цицеро, так чтобы формат оборки был кратен цицеро. Если на полосе одна иллюстрация в оборку, то она устанавливается к наружному полю, вторая иллюстрация в оборку ставится к наружному или корешковому полю, при этом их должны разделять не менее трех полноформатных строк. При закрытой верстке иллюстрация располагается на оптической середине полосы. При заверстке в оборку необходимо соблюдать основное правило — строки оборки должны составлять прямоугольник, то есть не допускается, чтобы строка над иллюстрацией была концевой (неполной), а строка под иллюстрацией не должна быть абзацной. В оборке нельзя размещать рубрики. Иллюстрация отбивается от текста сверху на величину, равную кеглю шрифта основного текста, а сбоку от текста оборки — в пределах цицеро, так чтобы формат оборки был кратен цицеро.

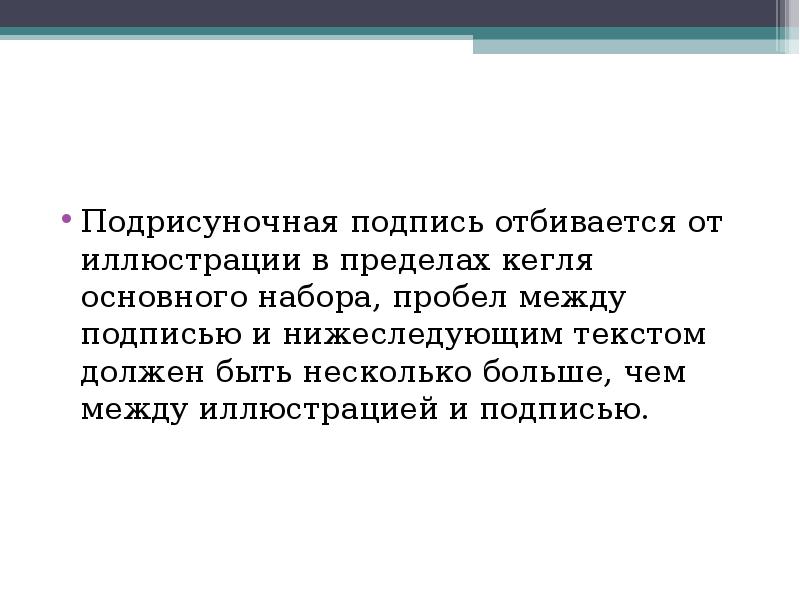

Слайд 12

Описание слайда:

Подрисуночная подпись отбивается от иллюстрации в пределах кегля основного набора, пробел между подписью и нижеследующим текстом должен быть несколько больше, чем между иллюстрацией и подписью. Подрисуночная подпись отбивается от иллюстрации в пределах кегля основного набора, пробел между подписью и нижеследующим текстом должен быть несколько больше, чем между иллюстрацией и подписью.

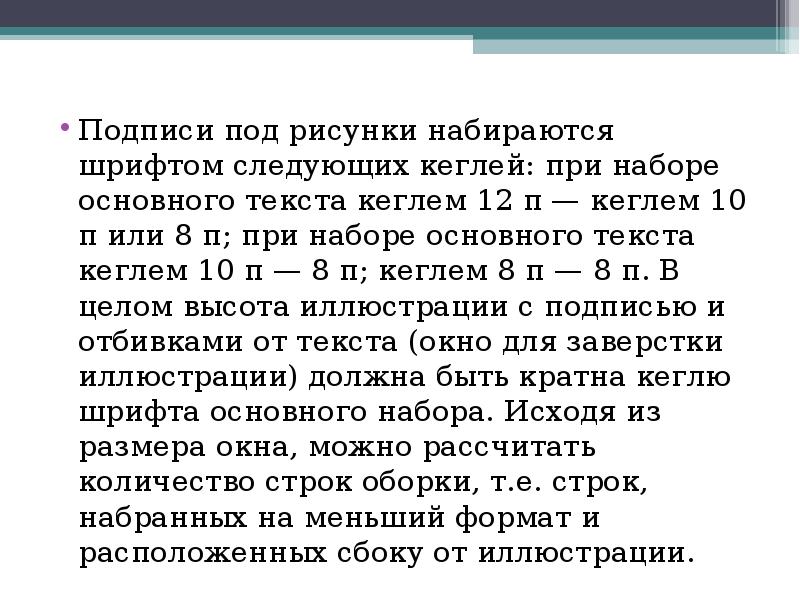

Слайд 13

Описание слайда:

Подписи под рисунки набираются шрифтом следующих кеглей: при наборе основного текста кеглем 12 п — кеглем 10 п или 8 п; при наборе основного текста кеглем 10 п — 8 п; кеглем 8 п — 8 п. В целом высота иллюстрации с подписью и отбивками от текста (окно для заверстки иллюстрации) должна быть кратна кеглю шрифта основного набора. Исходя из размера окна, можно рассчитать количество строк оборки, т.е. строк, набранных на меньший формат и расположенных сбоку от иллюстрации. Подписи под рисунки набираются шрифтом следующих кеглей: при наборе основного текста кеглем 12 п — кеглем 10 п или 8 п; при наборе основного текста кеглем 10 п — 8 п; кеглем 8 п — 8 п. В целом высота иллюстрации с подписью и отбивками от текста (окно для заверстки иллюстрации) должна быть кратна кеглю шрифта основного набора. Исходя из размера окна, можно рассчитать количество строк оборки, т.е. строк, набранных на меньший формат и расположенных сбоку от иллюстрации.

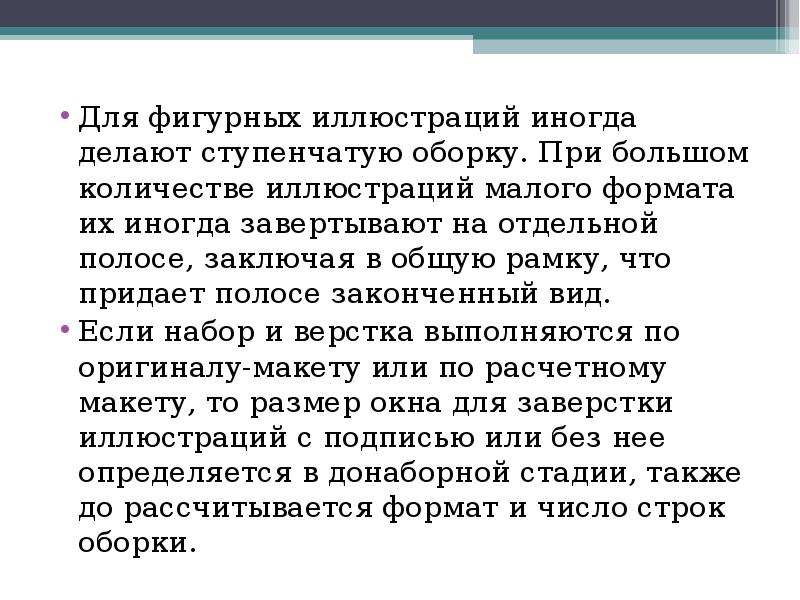

Слайд 14

Описание слайда:

Для фигурных иллюстраций иногда делают ступенчатую оборку. При большом количестве иллюстраций малого формата их иногда завертывают на отдельной полосе, заключая в общую рамку, что придает полосе законченный вид. Для фигурных иллюстраций иногда делают ступенчатую оборку. При большом количестве иллюстраций малого формата их иногда завертывают на отдельной полосе, заключая в общую рамку, что придает полосе законченный вид. Если набор и верстка выполняются по оригиналу-макету или по расчетному макету, то размер окна для заверстки иллюстраций с подписью или без нее определяется в донаборной стадии, также до рассчитывается формат и число строк оборки.
