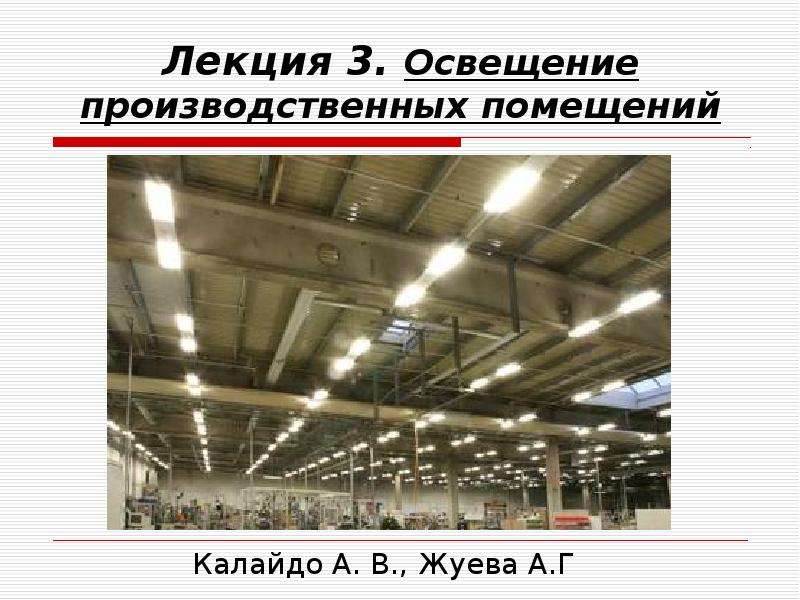

Слайд 1


Лекция 3. Освещение производственных помещений Калайдо А. В., Жуева А.Г
Описание слайда:
Лекция 3. Освещение производственных помещений Калайдо А. В., Жуева А.Г

Слайд 2


Общая информация Человек получает около 90% информации благодаря зрению, а качество информации зависит от освещения. Хорошее освещение повышает производительность труда, создает хороший психологический тонус и соответствующее настроение, предотвращает усталость, влияет на обмен веществ. Неудовлетворительное освещение утомляет организм в целом и является причиной 20% травм.
Описание слайда:
Общая информация Человек получает около 90% информации благодаря зрению, а качество информации зависит от освещения. Хорошее освещение повышает производительность труда, создает хороший психологический тонус и соответствующее настроение, предотвращает усталость, влияет на обмен веществ. Неудовлетворительное освещение утомляет организм в целом и является причиной 20% травм.

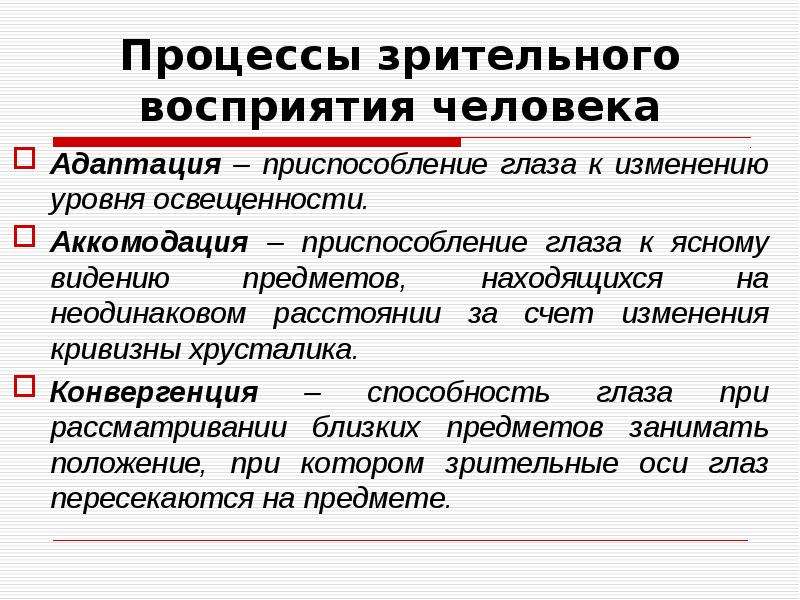

Слайд 3


Процессы зрительного восприятия человека Адаптация – приспособление глаза к изменению уровня освещенности. Аккомодация – приспособление глаза к ясному видению предметов, находящихся на неодинаковом расстоянии за счет изменения кривизны хрусталика. Конвергенция – способность глаза при рассматривании близких предметов занимать положение, при котором зрительные оси глаз пересекаются на предмете.
Описание слайда:
Процессы зрительного восприятия человека Адаптация – приспособление глаза к изменению уровня освещенности. Аккомодация – приспособление глаза к ясному видению предметов, находящихся на неодинаковом расстоянии за счет изменения кривизны хрусталика. Конвергенция – способность глаза при рассматривании близких предметов занимать положение, при котором зрительные оси глаз пересекаются на предмете.

Слайд 4


Классификация излучений по длине волны λ Радиоволны – длина λ = 100 км...0,1 мм. Инфракрасное (тепловое)– длина волны λ = 0,1 мм (100000 нм)... 770 нм. Свет – длина волны λ = 770...380 нм. Ультрафиолетовое излучение – длина волны λ = 390...1 нм. Рентгеновское – длина λ =1...0,001 нм. Гамма-излучение – длина волны меньше 0,001 нм.
Описание слайда:
Классификация излучений по длине волны λ Радиоволны – длина λ = 100 км...0,1 мм. Инфракрасное (тепловое)– длина волны λ = 0,1 мм (100000 нм)... 770 нм. Свет – длина волны λ = 770...380 нм. Ультрафиолетовое излучение – длина волны λ = 390...1 нм. Рентгеновское – длина λ =1...0,001 нм. Гамма-излучение – длина волны меньше 0,001 нм.

Слайд 5

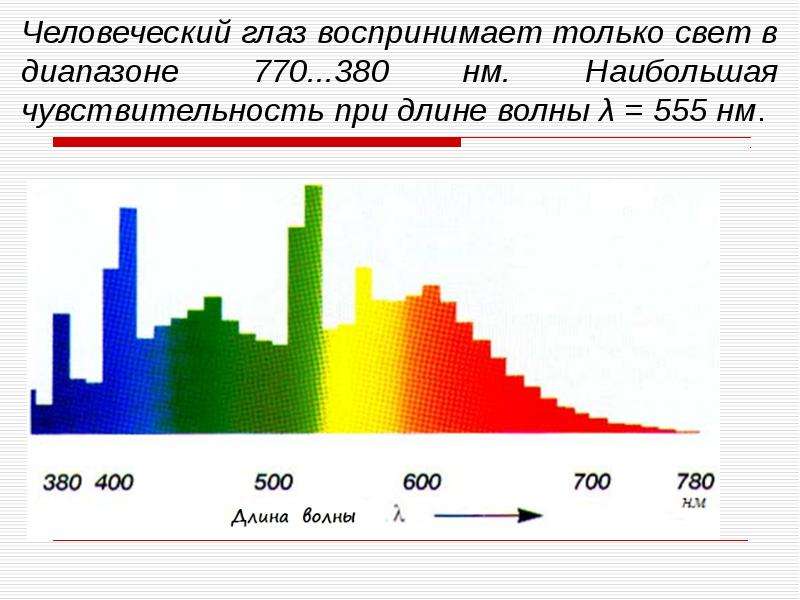

Человеческий глаз воспринимает только свет в диапазоне 770...380 нм. Наибольшая чувствительность при длине волны λ = 555 нм. Человеческий глаз воспринимает только свет в диапазоне 770...380 нм. Наибольшая чувствительность при длине волны λ = 555 нм.
Описание слайда:
Человеческий глаз воспринимает только свет в диапазоне 770...380 нм. Наибольшая чувствительность при длине волны λ = 555 нм. Человеческий глаз воспринимает только свет в диапазоне 770...380 нм. Наибольшая чувствительность при длине волны λ = 555 нм.

Слайд 6


Основные светотехнические определения
Описание слайда:
Основные светотехнические определения

Слайд 7


Количественные светотехнические характеристики Световой поток F (люмен,лм) – часть излучения, которая воспринимается глазом человека как свет. Характеризует мощность светового излучения. Сила света I (кандела,кд) –отношение светового потока F, выходящего из источника внутри телесного угла ω, к величине этого угла
Описание слайда:
Количественные светотехнические характеристики Световой поток F (люмен,лм) – часть излучения, которая воспринимается глазом человека как свет. Характеризует мощность светового излучения. Сила света I (кандела,кд) –отношение светового потока F, выходящего из источника внутри телесного угла ω, к величине этого угла

Слайд 8


Количественные светотехнические характеристики
Описание слайда:
Количественные светотехнические характеристики

Слайд 9


Количественные характеристики освещения
Описание слайда:
Количественные характеристики освещения

Слайд 10


Основные качественные характеристики освещения
Описание слайда:
Основные качественные характеристики освещения

Слайд 11


Качественные характеристики освещения Показатель ослепленности – критерий для оценивания ослепляющего действия света где V1 и V2 – видимость объекта при экранировании и при наличии ярких источников света в поле зрения.
Описание слайда:
Качественные характеристики освещения Показатель ослепленности – критерий для оценивания ослепляющего действия света где V1 и V2 – видимость объекта при экранировании и при наличии ярких источников света в поле зрения.

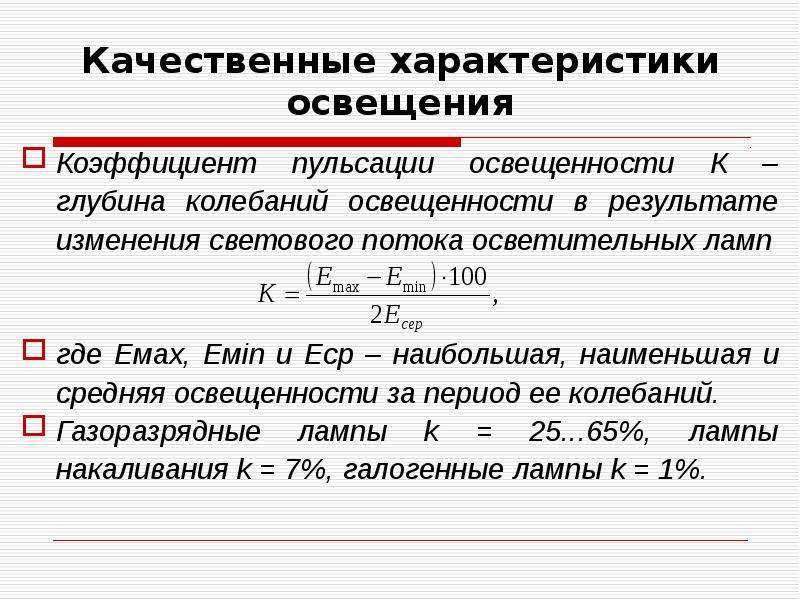

Слайд 12


Качественные характеристики освещения Коэффициент пульсации освещенности К – глубина колебаний освещенности в результате изменения светового потока осветительных ламп где Емах, Еміn и Еср – наибольшая, наименьшая и средняя освещенности за период ее колебаний. Газоразрядные лампы k = 25...65%, лампы накаливания k = 7%, галогенные лампы k = 1%.
Описание слайда:
Качественные характеристики освещения Коэффициент пульсации освещенности К – глубина колебаний освещенности в результате изменения светового потока осветительных ламп где Емах, Еміn и Еср – наибольшая, наименьшая и средняя освещенности за период ее колебаний. Газоразрядные лампы k = 25...65%, лампы накаливания k = 7%, галогенные лампы k = 1%.

Слайд 13


Качественные характеристики освещения Контраст объекта с фоном k – характеризует соотношение яркости объекта различения Lо и фона Lф при k 0,2 – объект мало заметен на фоне; при k = 0,2...0,5 (объект и фон заметно отличаются по яркости; при k 0,5 (объект резко выделяется на фоне).
Описание слайда:
Качественные характеристики освещения Контраст объекта с фоном k – характеризует соотношение яркости объекта различения Lо и фона Lф при k 0,2 – объект мало заметен на фоне; при k = 0,2...0,5 (объект и фон заметно отличаются по яркости; при k 0,5 (объект резко выделяется на фоне).

Слайд 14


Качественные характеристики освещения Видимость х – характеризует способность глаза воспринимать объект. Зависит от где k – контраст между объектом и фоном; кпор – наименьший контраст, что различается глазом при данных условиях. Видимость зависит от освещенности, размера объекта, его яркости, контраста и длительности экспозиции.
Описание слайда:
Качественные характеристики освещения Видимость х – характеризует способность глаза воспринимать объект. Зависит от где k – контраст между объектом и фоном; кпор – наименьший контраст, что различается глазом при данных условиях. Видимость зависит от освещенности, размера объекта, его яркости, контраста и длительности экспозиции.

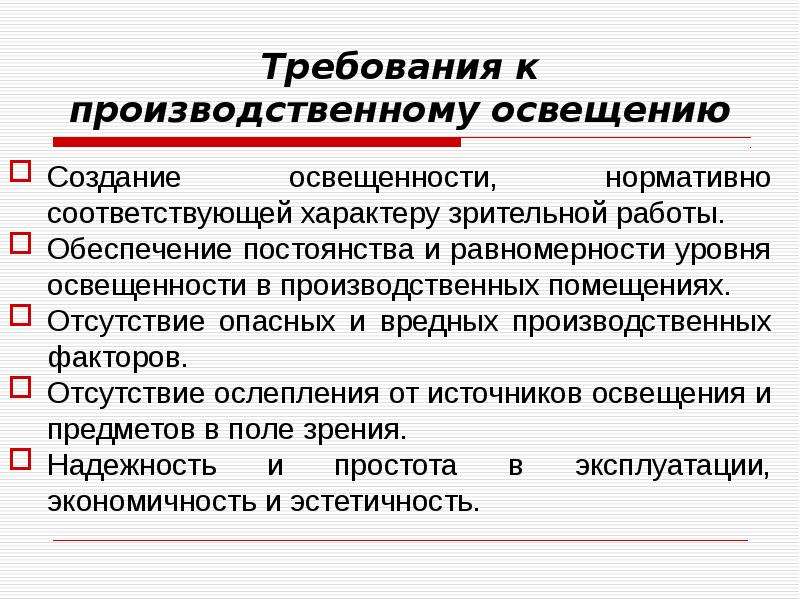

Слайд 15


Требования к производственному освещению Создание освещенности, нормативно соответствующей характеру зрительной работы. Обеспечение постоянства и равномерности уровня освещенности в производственных помещениях. Отсутствие опасных и вредных производственных факторов. Отсутствие ослепления от источников освещения и предметов в поле зрения. Надежность и простота в эксплуатации, экономичность и эстетичность.
Описание слайда:
Требования к производственному освещению Создание освещенности, нормативно соответствующей характеру зрительной работы. Обеспечение постоянства и равномерности уровня освещенности в производственных помещениях. Отсутствие опасных и вредных производственных факторов. Отсутствие ослепления от источников освещения и предметов в поле зрения. Надежность и простота в эксплуатации, экономичность и эстетичность.

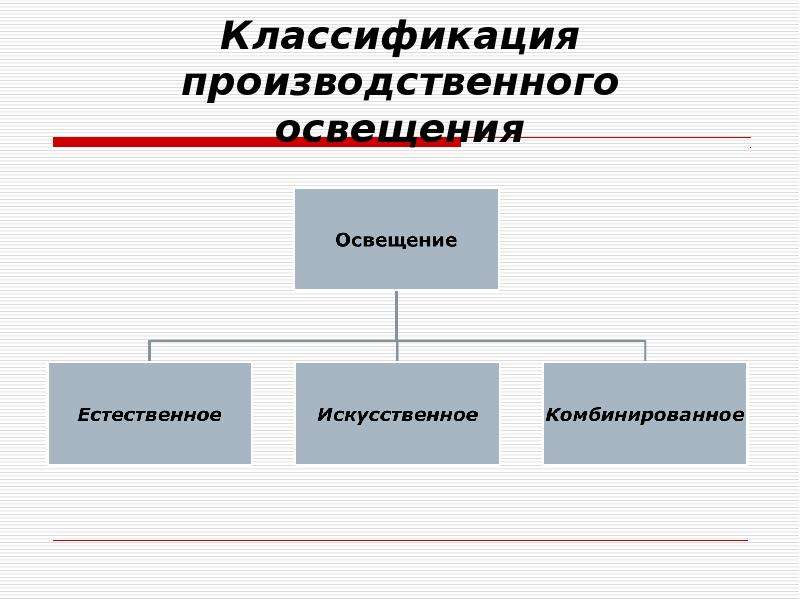

Слайд 16


Классификация производственного освещения
Описание слайда:
Классификация производственного освещения

Слайд 17


Характеристики видов освещения Естественное – освещение помещений прямым или отраженным солнечным светом неба, которое проникает через проемы в конструкциях. Искусственное – освещение в темные и переходные часы суток, а также за недостаточного естественного освещения. Комбинированное – в светлое время суток одновременно используется естественное и искусственное освещение.
Описание слайда:
Характеристики видов освещения Естественное – освещение помещений прямым или отраженным солнечным светом неба, которое проникает через проемы в конструкциях. Искусственное – освещение в темные и переходные часы суток, а также за недостаточного естественного освещения. Комбинированное – в светлое время суток одновременно используется естественное и искусственное освещение.

Слайд 18


Классификация естественного освещения Боковое освещение осуществляется через световые проемы в наружных стенах. Подразделяется на одностороннее и двустороннее. Верхнее освещение – осуществляется через отверстия в крышах, аэрационные и защитные фонари. Комбинированное освещение – сочетание верхнего и бокового освещения.
Описание слайда:
Классификация естественного освещения Боковое освещение осуществляется через световые проемы в наружных стенах. Подразделяется на одностороннее и двустороннее. Верхнее освещение – осуществляется через отверстия в крышах, аэрационные и защитные фонари. Комбинированное освещение – сочетание верхнего и бокового освещения.

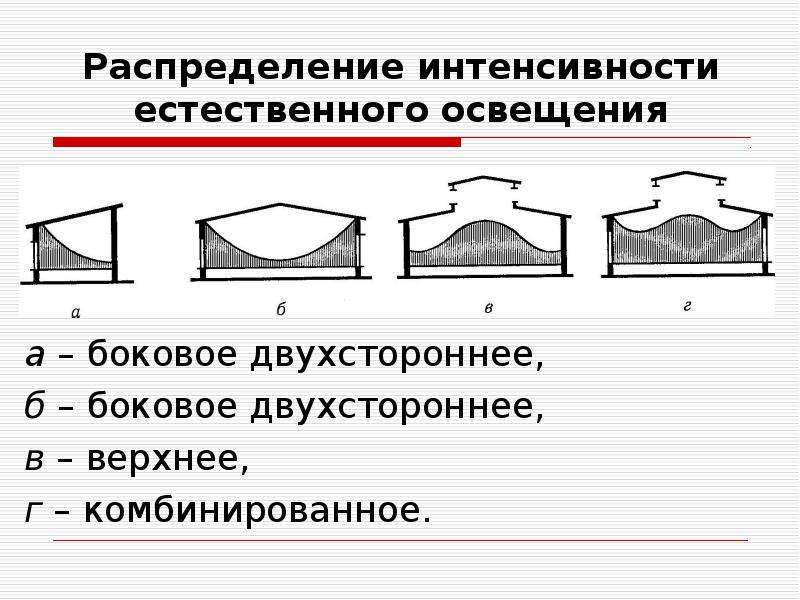

Слайд 19


Распределение интенсивности естественного освещения а – боковое двухстороннее, б – боковое двухстороннее, в – верхнее, г – комбинированное.
Описание слайда:
Распределение интенсивности естественного освещения а – боковое двухстороннее, б – боковое двухстороннее, в – верхнее, г – комбинированное.

Слайд 20


Характеристики естественного освещения Высокая диффузность (рассеянность) света, которая положительно влияет на органы зрения. Интенсивность зависит от широты местности, времени года и времени дня. Коэффициент естественной освещенности КПО – количественная оценка, отношение освещенности в помещении к освещенности снаружи
Описание слайда:
Характеристики естественного освещения Высокая диффузность (рассеянность) света, которая положительно влияет на органы зрения. Интенсивность зависит от широты местности, времени года и времени дня. Коэффициент естественной освещенности КПО – количественная оценка, отношение освещенности в помещении к освещенности снаружи

Слайд 21


Виды расчетов естественного освещения Проектный – используется при проектировании помещений, определяет площадь и количество световых проемов (окон или фонарей). Проверочный – определяет фактический коэффициент естественной освещенности. Используется при реконструкции рабочих помещениях.
Описание слайда:
Виды расчетов естественного освещения Проектный – используется при проектировании помещений, определяет площадь и количество световых проемов (окон или фонарей). Проверочный – определяет фактический коэффициент естественной освещенности. Используется при реконструкции рабочих помещениях.

Слайд 22

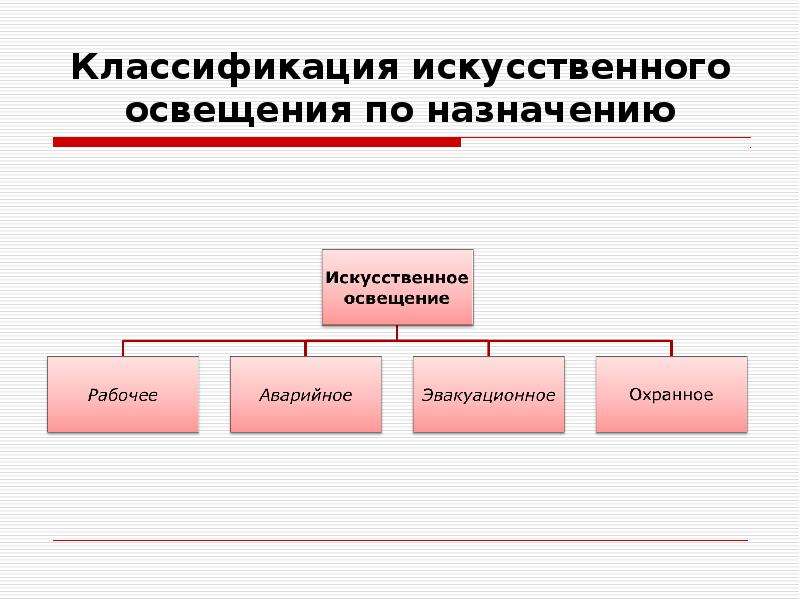

Классификация искусственного освещения по назначению
Описание слайда:
Классификация искусственного освещения по назначению

Слайд 23

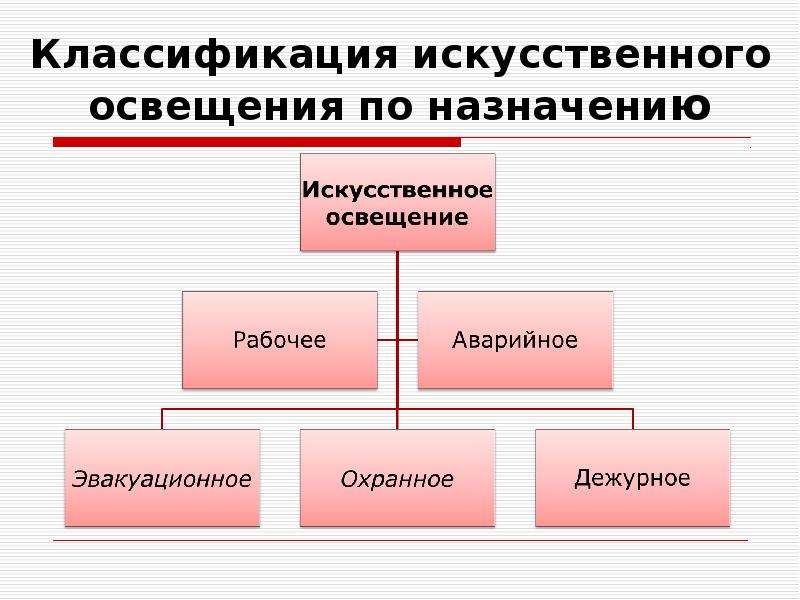

Классификация искусственного освещения по назначению
Описание слайда:
Классификация искусственного освещения по назначению

Слайд 24


Виды искусственного освещения Рабочее – предназначено для обеспечения нормального течения производственного процесса. Аварийное – для продолжения работы при отключении рабочего освещения. Должно составлять 5% от рабочего, но не менее 2 лк. Эвакуационное – для эвакуации людей из помещения при аварийном отключении рабочего освещения. Выполняется в местах, опасных для прохода, должно быть не менее 0,5 лк в помещении и 0,2 – на открытой территории.
Описание слайда:
Виды искусственного освещения Рабочее – предназначено для обеспечения нормального течения производственного процесса. Аварийное – для продолжения работы при отключении рабочего освещения. Должно составлять 5% от рабочего, но не менее 2 лк. Эвакуационное – для эвакуации людей из помещения при аварийном отключении рабочего освещения. Выполняется в местах, опасных для прохода, должно быть не менее 0,5 лк в помещении и 0,2 – на открытой территории.

Слайд 25


Види искусственного освещения Охранное – устраивается вдоль границ территории, охраняемой в ночное время персоналом. Наименьшая допустимая освещенность составляет 0,5 лк на ровной земле. Дежурное – предусматривается в нерабочее время, для него используют часть светильников и других видов освещения.
Описание слайда:
Види искусственного освещения Охранное – устраивается вдоль границ территории, охраняемой в ночное время персоналом. Наименьшая допустимая освещенность составляет 0,5 лк на ровной земле. Дежурное – предусматривается в нерабочее время, для него используют часть светильников и других видов освещения.

Слайд 26

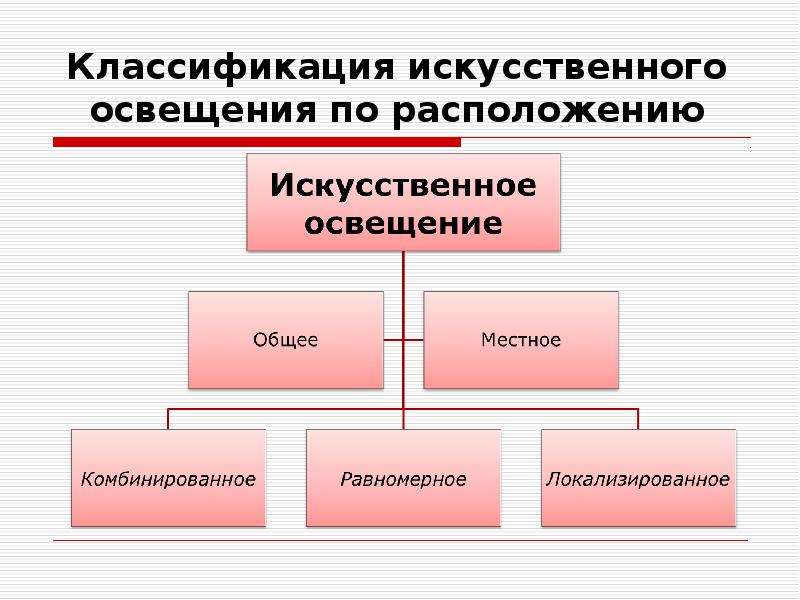

Классификация искусственного освещения по расположению
Описание слайда:
Классификация искусственного освещения по расположению

Слайд 27

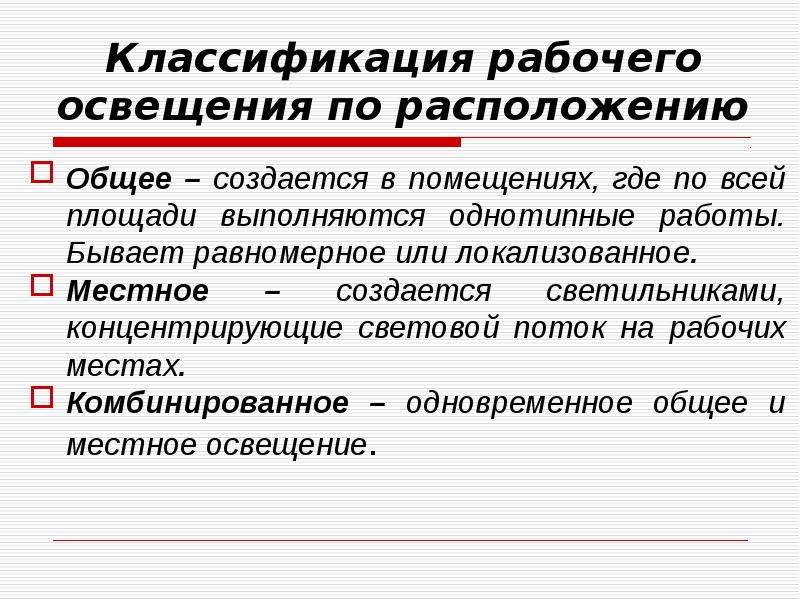

Классификация рабочего освещения по расположению Общее – создается в помещениях, где по всей площади выполняются однотипные работы. Бывает равномерное или локализованное. Местное – создается светильниками, концентрирующие световой поток на рабочих местах. Комбинированное – одновременное общее и местное освещение.
Описание слайда:
Классификация рабочего освещения по расположению Общее – создается в помещениях, где по всей площади выполняются однотипные работы. Бывает равномерное или локализованное. Местное – создается светильниками, концентрирующие световой поток на рабочих местах. Комбинированное – одновременное общее и местное освещение.

Слайд 28


Источники искусственного освещения
Описание слайда:
Источники искусственного освещения

Слайд 29


Характеристика ламп накаливания Наиболее распространенный вид, что относится к источникам теплового излучения. Излучателем является тонкая вольфрамовая нить, что работает разогревается до температуры 2500 – 3000 К. Излучают желто-красный спектр, который по составу соответствует дневному. Не зависят от условий окружающей среды и колебаний напряжения.
Описание слайда:
Характеристика ламп накаливания Наиболее распространенный вид, что относится к источникам теплового излучения. Излучателем является тонкая вольфрамовая нить, что работает разогревается до температуры 2500 – 3000 К. Излучают желто-красный спектр, который по составу соответствует дневному. Не зависят от условий окружающей среды и колебаний напряжения.

Слайд 30


Преимущества и недостатки ламп накаливания Преимущества: просты в изготовлении, включаются без пусковых устройств, компактны, световой поток снижается не более, чем на 15%. Недостатки: низкая световая отдача (7 – 20 лм/Вт) и КПД (3 – 8%), малый срок службы (1 – 2,5 тыс. час.), не используются в работах, где требуется различение цветов.
Описание слайда:
Преимущества и недостатки ламп накаливания Преимущества: просты в изготовлении, включаются без пусковых устройств, компактны, световой поток снижается не более, чем на 15%. Недостатки: низкая световая отдача (7 – 20 лм/Вт) и КПД (3 – 8%), малый срок службы (1 – 2,5 тыс. час.), не используются в работах, где требуется различение цветов.

Слайд 31

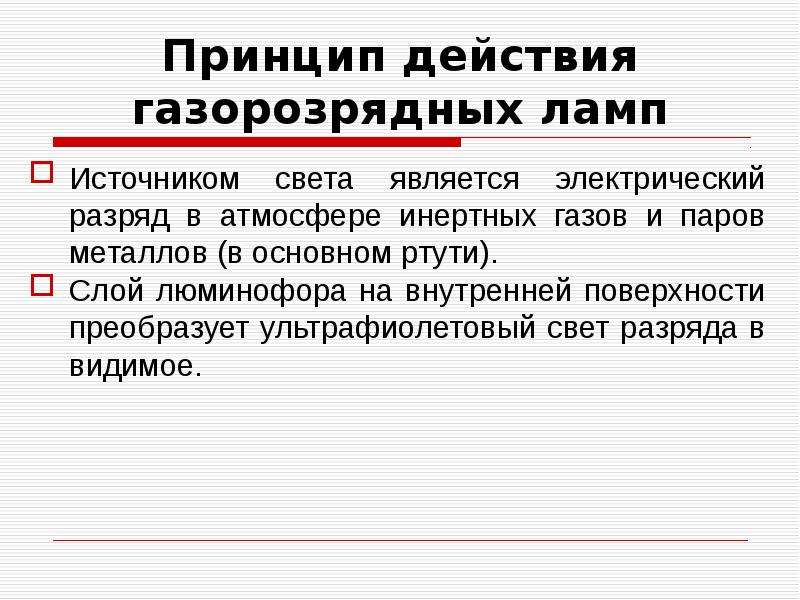

Принцип действия газорозрядных ламп Источником света является электрический разряд в атмосфере инертных газов и паров металлов (в основном ртути). Слой люминофора на внутренней поверхности преобразует ультрафиолетовый свет разряда в видимое.
Описание слайда:
Принцип действия газорозрядных ламп Источником света является электрический разряд в атмосфере инертных газов и паров металлов (в основном ртути). Слой люминофора на внутренней поверхности преобразует ультрафиолетовый свет разряда в видимое.

Слайд 32

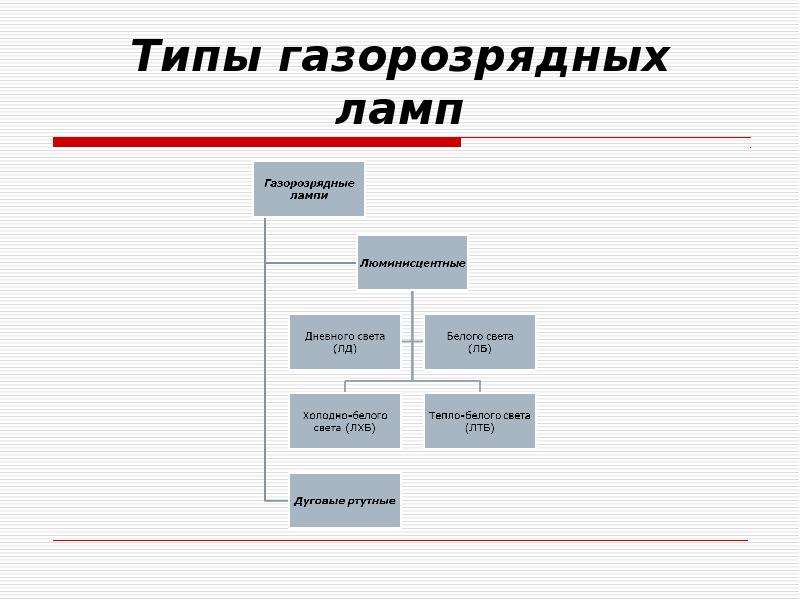

Типы газорозрядных ламп
Описание слайда:
Типы газорозрядных ламп

Слайд 33


Преимущества и недостатки газорозрядных ламп Преимущества: значительная световая отдача (40 – 110 лм/Вт), большой срок службы (8 – 12 тыс. час.), спектр излучения близок к естественному. Недостатки: включаются через пусковых устройство, долгий период зажигания, значительные колебания светового потока (50 - 100%), стробоскопический эффект для вращающихся деталей.
Описание слайда:
Преимущества и недостатки газорозрядных ламп Преимущества: значительная световая отдача (40 – 110 лм/Вт), большой срок службы (8 – 12 тыс. час.), спектр излучения близок к естественному. Недостатки: включаются через пусковых устройство, долгий период зажигания, значительные колебания светового потока (50 - 100%), стробоскопический эффект для вращающихся деталей.

Слайд 34


Светильник – световой прибор, состоящий из источника света и осветительной арматуры. Типы светильников: а – УПД; б – УПМ-15; в – НСП-07; г – ПО-02 (шар молочного стекла); д – ВЗГ; е – ЛОУ; ж - ПВЛП
Описание слайда:
Светильник – световой прибор, состоящий из источника света и осветительной арматуры. Типы светильников: а – УПД; б – УПМ-15; в – НСП-07; г – ПО-02 (шар молочного стекла); д – ВЗГ; е – ЛОУ; ж - ПВЛП

Слайд 35


Основные светотехнические характеристики светильников
Описание слайда:
Основные светотехнические характеристики светильников

Слайд 36


Основные светотехнические характеристики светильников Коэффициент полезного действия – отношение светового потока светильника к световому потоку установленной в нем лампы.
Описание слайда:
Основные светотехнические характеристики светильников Коэффициент полезного действия – отношение светового потока светильника к световому потоку установленной в нем лампы.

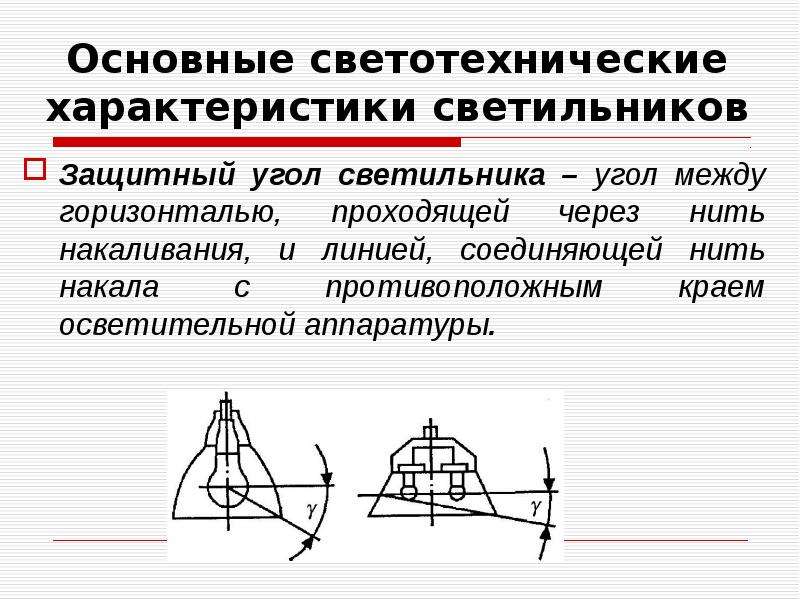

Слайд 37


Основные светотехнические характеристики светильников Защитный угол светильника – угол между горизонталью, проходящей через нить накаливания, и линией, соединяющей нить накала с противоположным краем осветительной аппаратуры.
Описание слайда:
Основные светотехнические характеристики светильников Защитный угол светильника – угол между горизонталью, проходящей через нить накаливания, и линией, соединяющей нить накала с противоположным краем осветительной аппаратуры.

Слайд 38

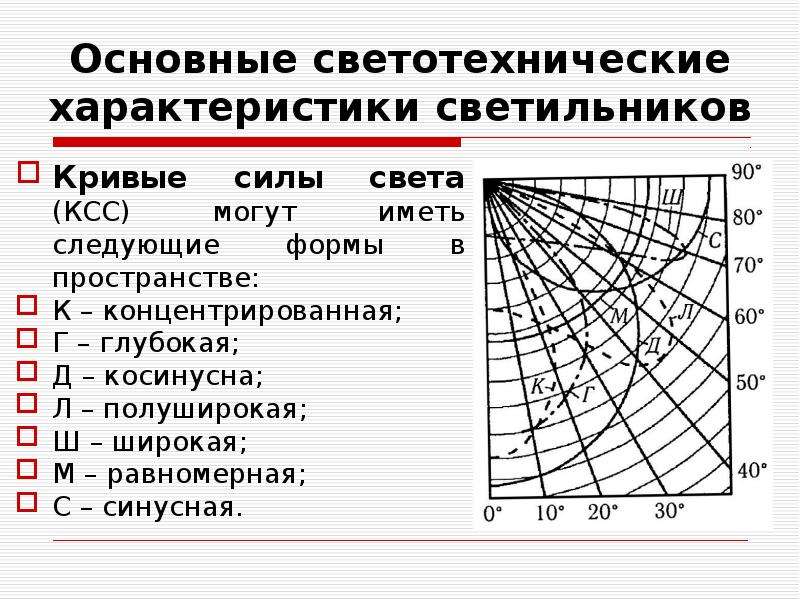

Основные светотехнические характеристики светильников Кривые силы света (КСС) могут иметь следующие формы в пространстве: К – концентрированная; Г – глубокая; Д – косинусна; Л – полуширокая; Ш – широкая; М – равномерная; С – синусная.
Описание слайда:
Основные светотехнические характеристики светильников Кривые силы света (КСС) могут иметь следующие формы в пространстве: К – концентрированная; Г – глубокая; Д – косинусна; Л – полуширокая; Ш – широкая; М – равномерная; С – синусная.

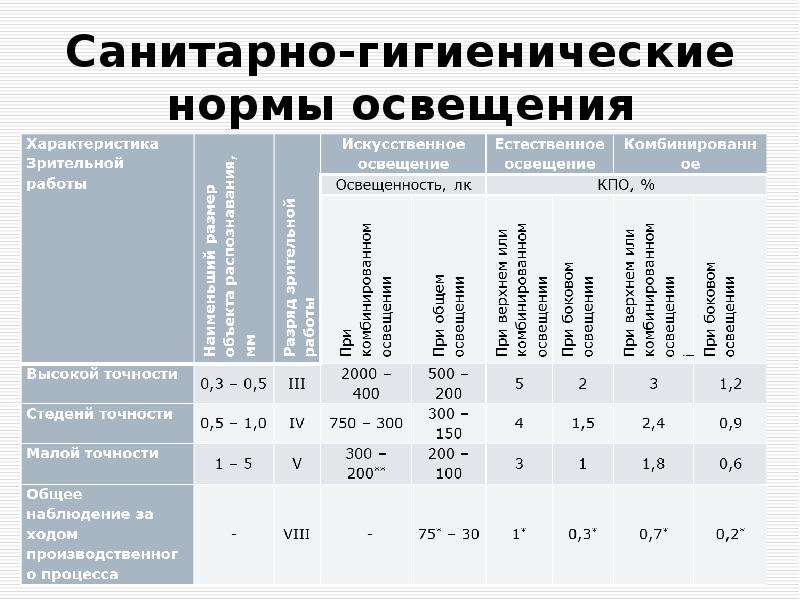

Слайд 39


Санитарно-гигиенические нормы освещения
Описание слайда:
Санитарно-гигиенические нормы освещения
