Вы можете ознакомиться и скачать презентацию на тему ПБ в строительстве. Доклад-сообщение содержит 63 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

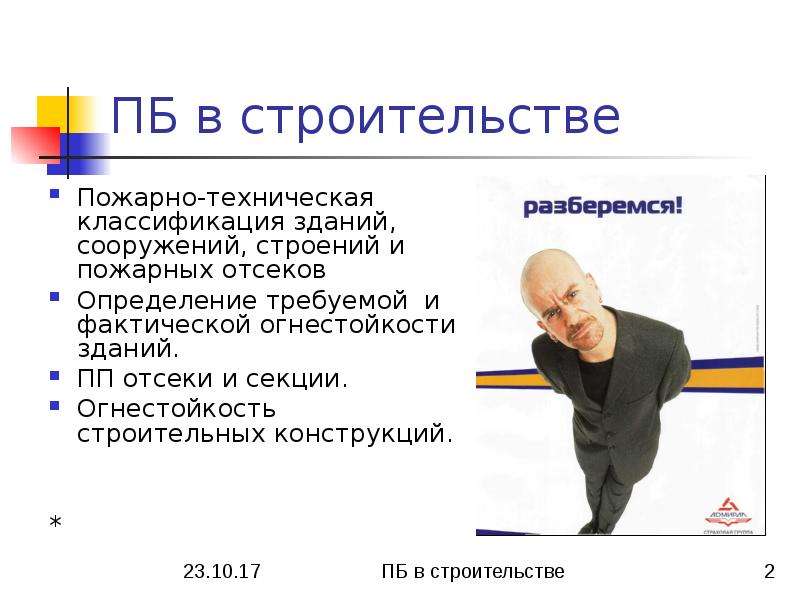

ПБ в строительстве Пожарно-техническая классификация зданий, сооружений, строений и пожарных отсеков Определение требуемой и фактической огнестойкости зданий. ПП отсеки и секции. Огнестойкость строительных конструкций. *

Слайд 3

Описание слайда:

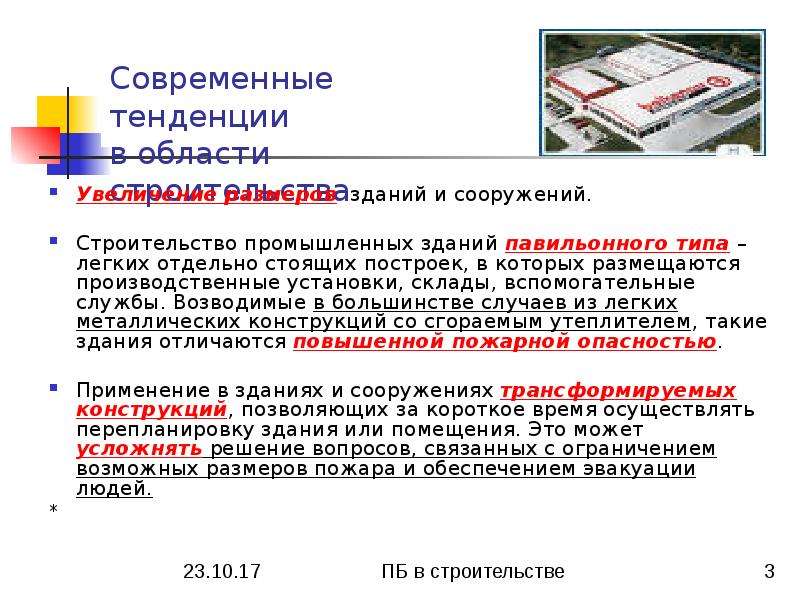

Современные тенденции в области строительства Увеличение размеров зданий и сооружений. Строительство промышленных зданий павильонного типа – легких отдельно стоящих построек, в которых размещаются производственные установки, склады, вспомогательные службы. Возводимые в большинстве случаев из легких металлических конструкций со сгораемым утеплителем, такие здания отличаются повышенной пожарной опасностью. Применение в зданиях и сооружениях трансформируемых конструкций, позволяющих за короткое время осуществлять перепланировку здания или помещения. Это может усложнять решение вопросов, связанных с ограничением возможных размеров пожара и обеспечением эвакуации людей. *

Слайд 4

Описание слайда:

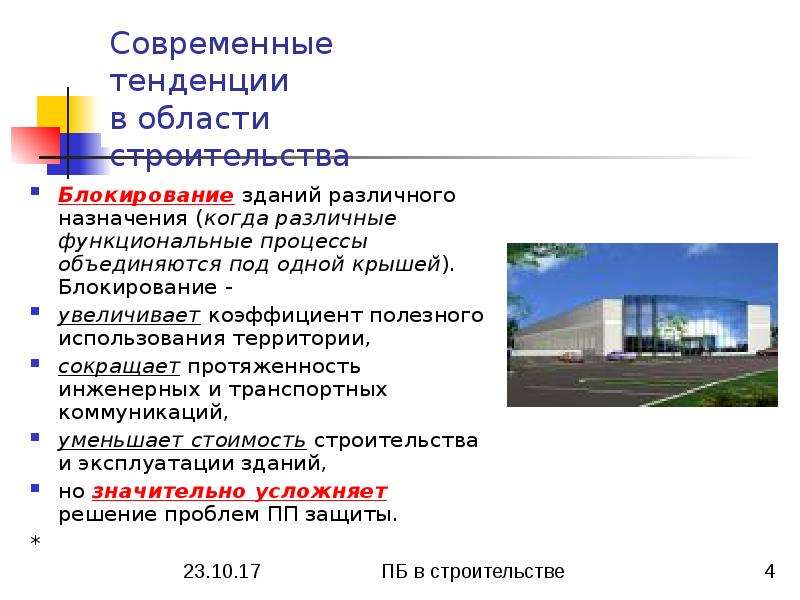

Современные тенденции в области строительства Блокирование зданий различного назначения (когда различные функциональные процессы объединяются под одной крышей). Блокирование - увеличивает коэффициент полезного использования территории, сокращает протяженность инженерных и транспортных коммуникаций, уменьшает стоимость строительства и эксплуатации зданий, но значительно усложняет решение проблем ПП защиты. *

Слайд 5

Описание слайда:

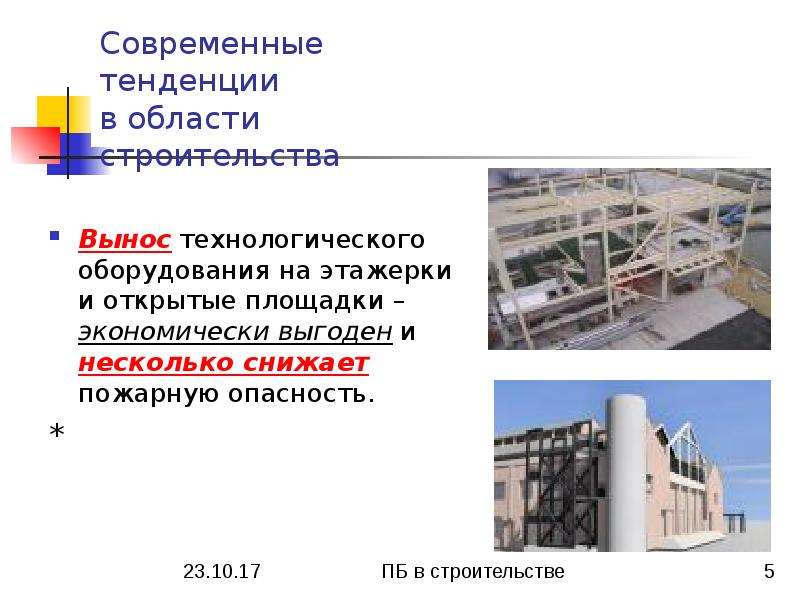

Современные тенденции в области строительства Вынос технологического оборудования на этажерки и открытые площадки – экономически выгоден и несколько снижает пожарную опасность. *

Слайд 6

Описание слайда:

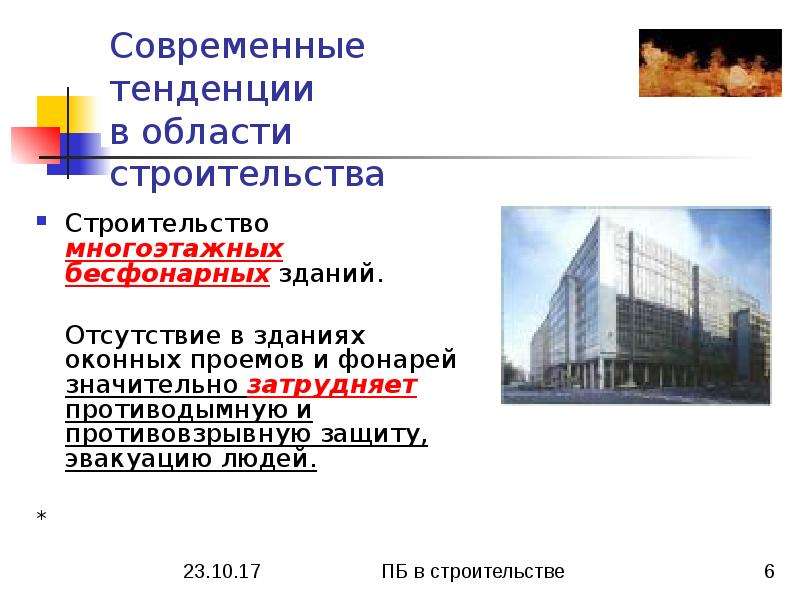

Современные тенденции в области строительства Строительство многоэтажных бесфонарных зданий. Отсутствие в зданиях оконных проемов и фонарей значительно затрудняет противодымную и противовзрывную защиту, эвакуацию людей. *

Слайд 7

Описание слайда:

Современные тенденции в области строительства Строительство зданий повышенной этажности, как жилых и общественных, так и производственных, обладающих специфической пожарной опасностью. Обычные ПП мероприятия для таких зданий являются недостаточными или даже неприменимыми. *

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

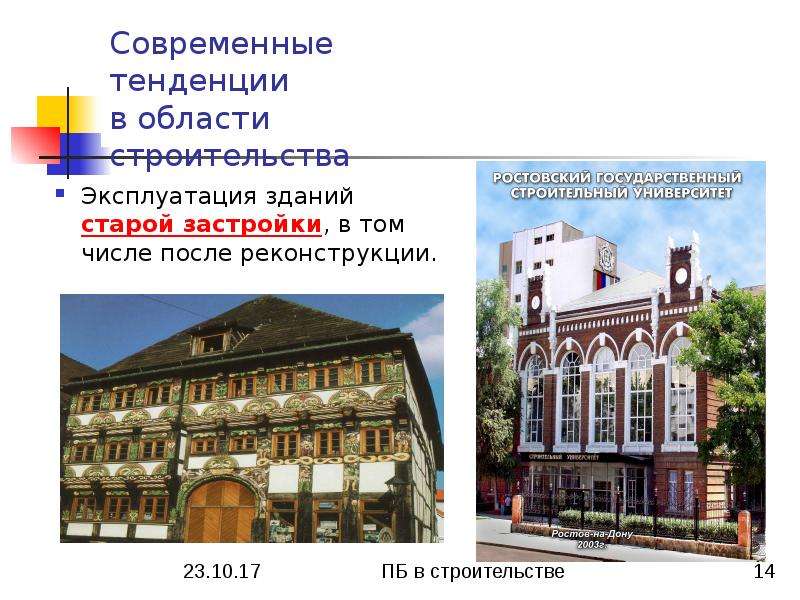

Современные тенденции в области строительства Эксплуатация зданий старой застройки, в том числе после реконструкции.

Слайд 15

Описание слайда:

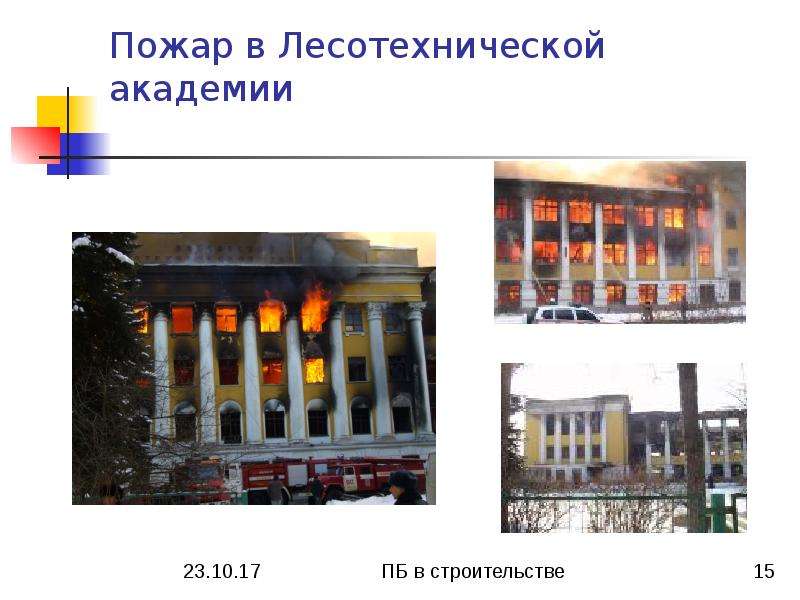

Пожар в Лесотехнической академии

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Пожар Троицкого собора в Питере

Слайд 19

Описание слайда:

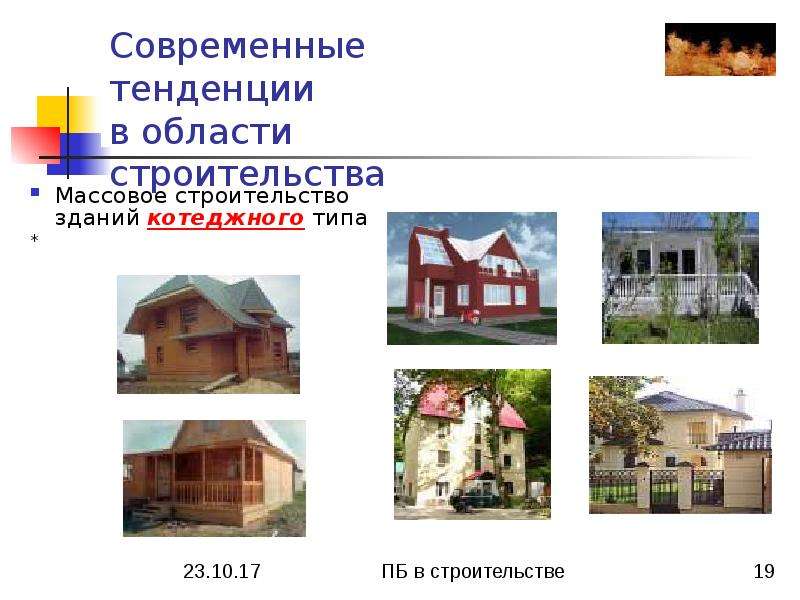

Современные тенденции в области строительства Массовое строительство зданий котеджного типа *

Слайд 20

Описание слайда:

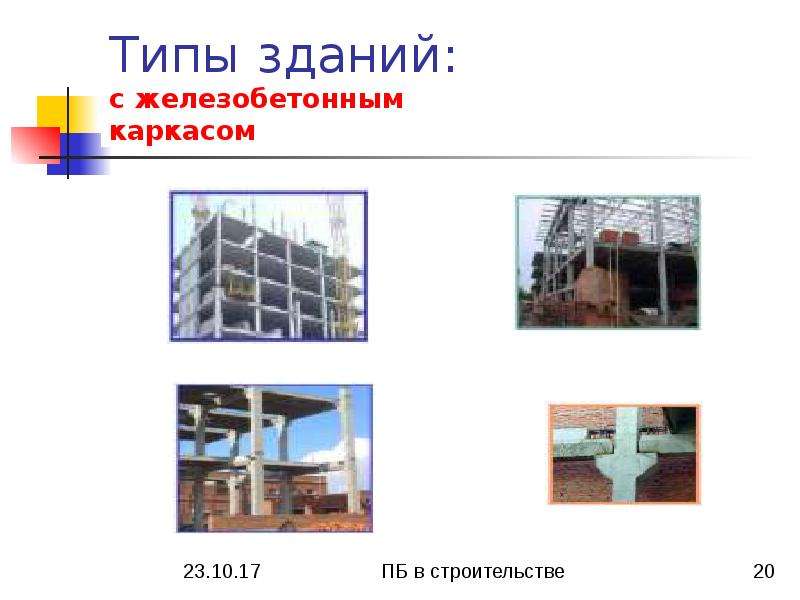

Типы зданий: с железобетонным каркасом

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

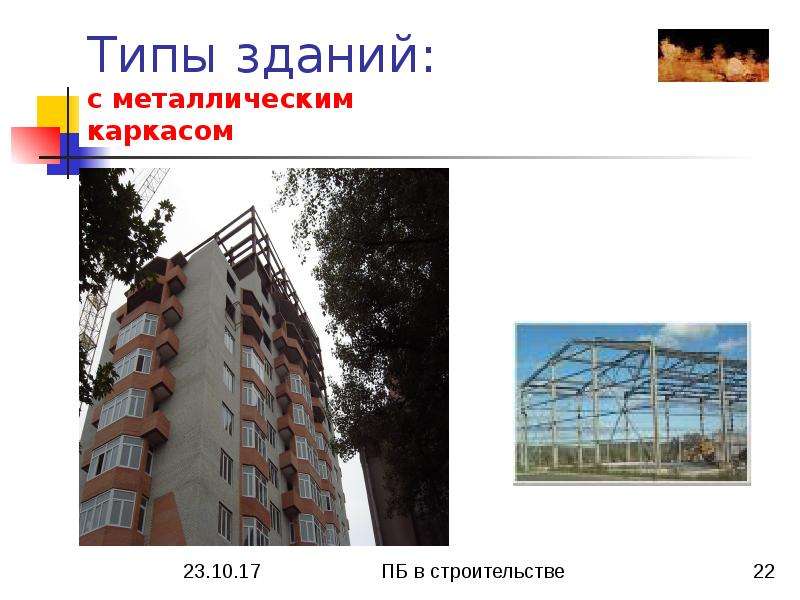

Типы зданий: с металлическим каркасом

Слайд 23

Описание слайда:

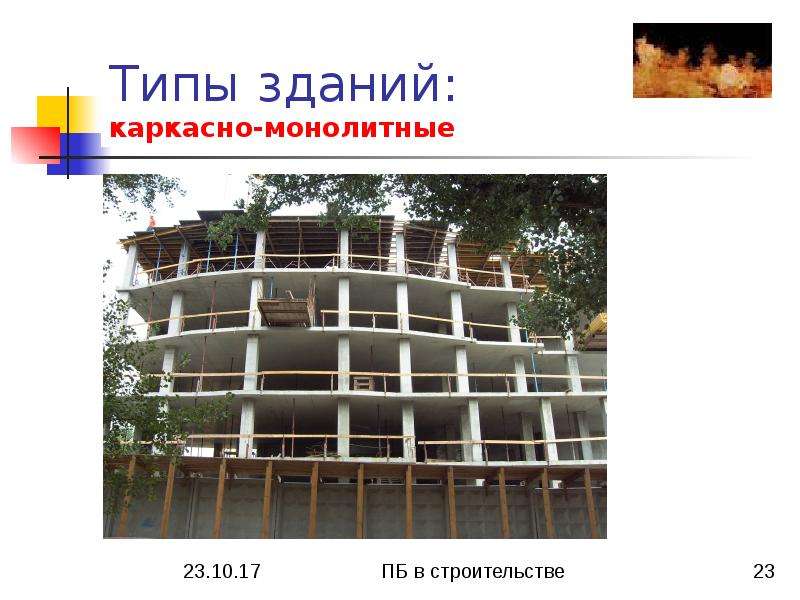

Типы зданий: каркасно-монолитные

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

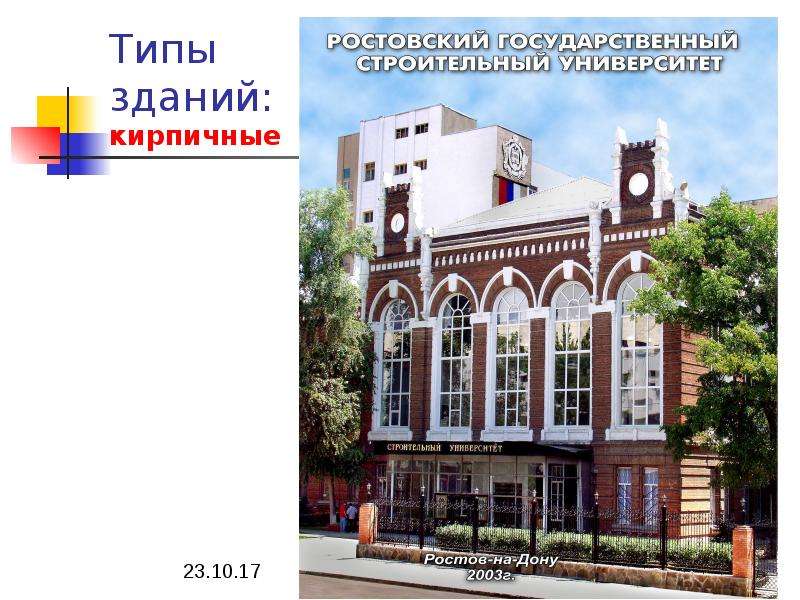

Типы зданий: кирпичные

Слайд 26

Описание слайда:

Пожарно-техническая классификация зданий, сооружений, строений и пожарных отсеков (Глава 9 «ТР») 1. Пожарно-техническая классификация зданий, сооружений, строений и пожарных отсеков применяется для установления требований ПБ к системам обеспечения ПБ зданий, сооружений и строений в зависимости от их функционального назначения и пожарной опасности. 2. Степень огнестойкости зданий, сооружений, строений и пожарных отсеков, классы их функциональной и конструктивной пожарной опасности указываются в проектной документации на объекты капитального строительства и реконструкции. *

Слайд 27

Описание слайда:

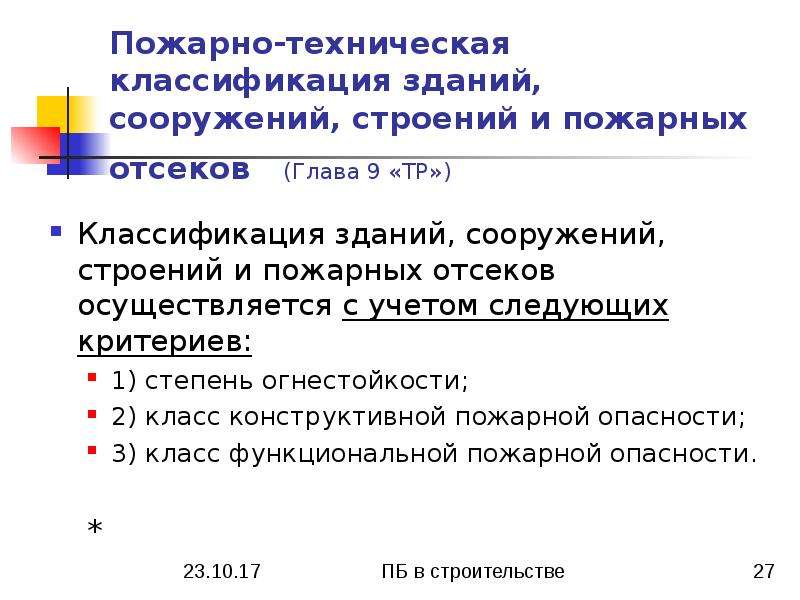

Пожарно-техническая классификация зданий, сооружений, строений и пожарных отсеков (Глава 9 «ТР») Классификация зданий, сооружений, строений и пожарных отсеков осуществляется с учетом следующих критериев: 1) степень огнестойкости; 2) класс конструктивной пожарной опасности; 3) класс функциональной пожарной опасности. *

Слайд 28

Описание слайда:

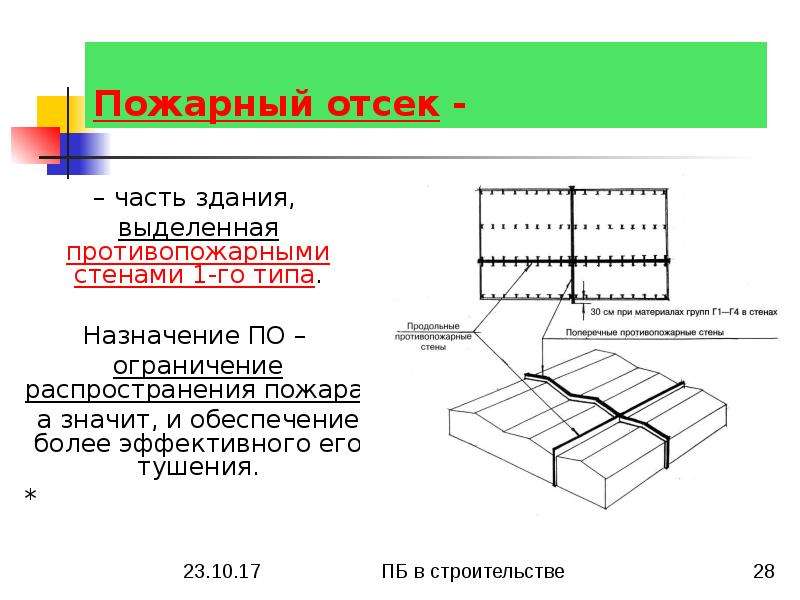

Пожарный отсек - – часть здания, выделенная противопожарными стенами 1-го типа. Назначение ПО – ограничение распространения пожара, а значит, и обеспечение более эффективного его тушения. *

Слайд 29

Описание слайда:

Классификация зданий, сооружений, строений и пожарных отсеков по степени огнестойкости (Статья 30 «ТР») 1. Здания, сооружения, строения и пожарные отсеки по степени огнестойкости подразделяются на здания, сооружения, строения и пожарные отсеки I, II, III, IV и V степеней огнестойкости. 2. Порядок определения степени огнестойкости зданий, сооружений, строений и пожарных отсеков устанавливается статьей 87 настоящего Федерального закона. *

Слайд 30

Описание слайда:

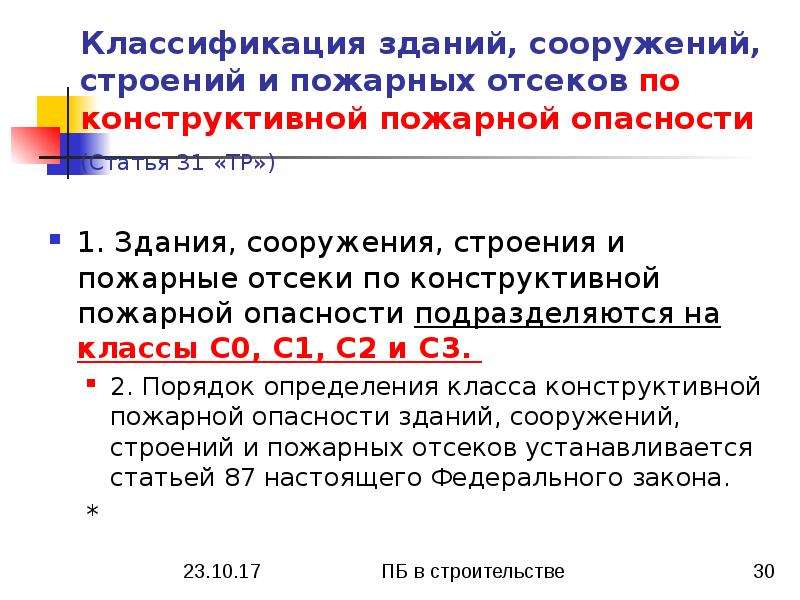

Классификация зданий, сооружений, строений и пожарных отсеков по конструктивной пожарной опасности (Статья 31 «ТР») 1. Здания, сооружения, строения и пожарные отсеки по конструктивной пожарной опасности подразделяются на классы С0, С1, С2 и С3. 2. Порядок определения класса конструктивной пожарной опасности зданий, сооружений, строений и пожарных отсеков устанавливается статьей 87 настоящего Федерального закона. *

Слайд 31

Описание слайда:

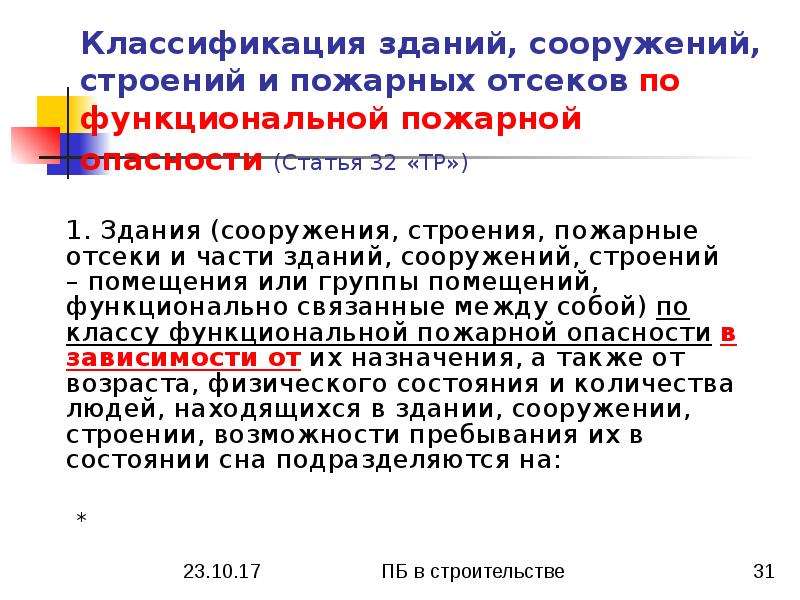

Классификация зданий, сооружений, строений и пожарных отсеков по функциональной пожарной опасности (Статья 32 «ТР») 1. Здания (сооружения, строения, пожарные отсеки и части зданий, сооружений, строений – помещения или группы помещений, функционально связанные между собой) по классу функциональной пожарной опасности в зависимости от их назначения, а также от возраста, физического состояния и количества людей, находящихся в здании, сооружении, строении, возможности пребывания их в состоянии сна подразделяются на: *

Слайд 32

Описание слайда:

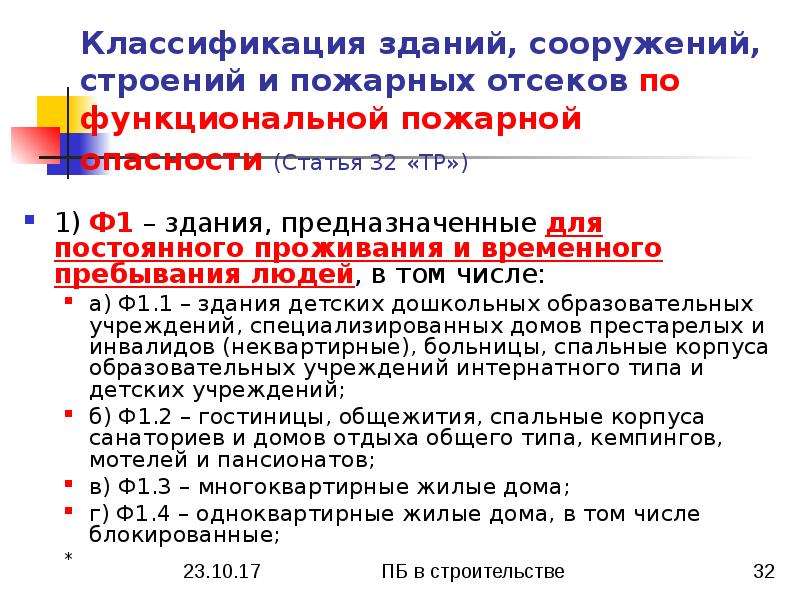

Классификация зданий, сооружений, строений и пожарных отсеков по функциональной пожарной опасности (Статья 32 «ТР») 1) Ф1 – здания, предназначенные для постоянного проживания и временного пребывания людей, в том числе: а) Ф1.1 – здания детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов (неквартирные), больницы, спальные корпуса образовательных учреждений интернатного типа и детских учреждений; б) Ф1.2 – гостиницы, общежития, спальные корпуса санаториев и домов отдыха общего типа, кемпингов, мотелей и пансионатов; в) Ф1.3 – многоквартирные жилые дома; г) Ф1.4 – одноквартирные жилые дома, в том числе блокированные; *

Слайд 33

Описание слайда:

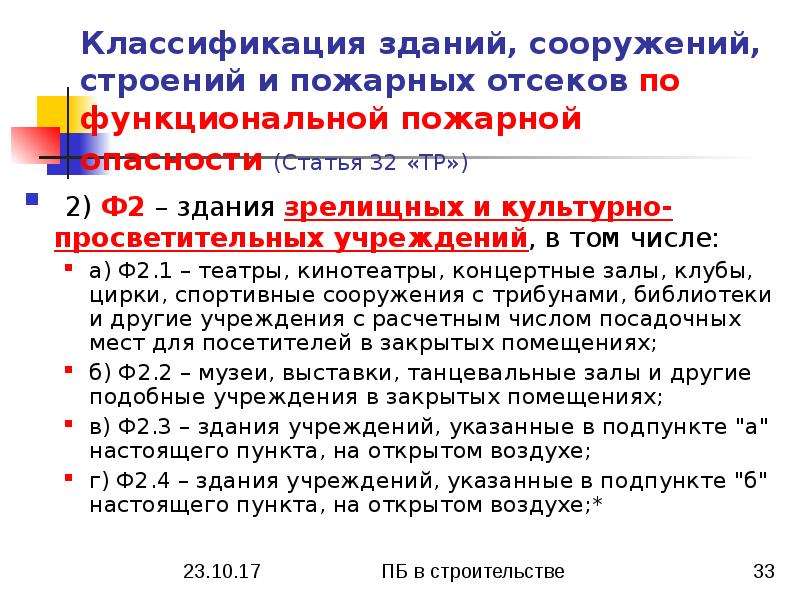

Классификация зданий, сооружений, строений и пожарных отсеков по функциональной пожарной опасности (Статья 32 «ТР») 2) Ф2 – здания зрелищных и культурно-просветительных учреждений, в том числе: а) Ф2.1 – театры, кинотеатры, концертные залы, клубы, цирки, спортивные сооружения с трибунами, библиотеки и другие учреждения с расчетным числом посадочных мест для посетителей в закрытых помещениях; б) Ф2.2 – музеи, выставки, танцевальные залы и другие подобные учреждения в закрытых помещениях; в) Ф2.3 – здания учреждений, указанные в подпункте "а" настоящего пункта, на открытом воздухе; г) Ф2.4 – здания учреждений, указанные в подпункте "б" настоящего пункта, на открытом воздухе;*

Слайд 34

Описание слайда:

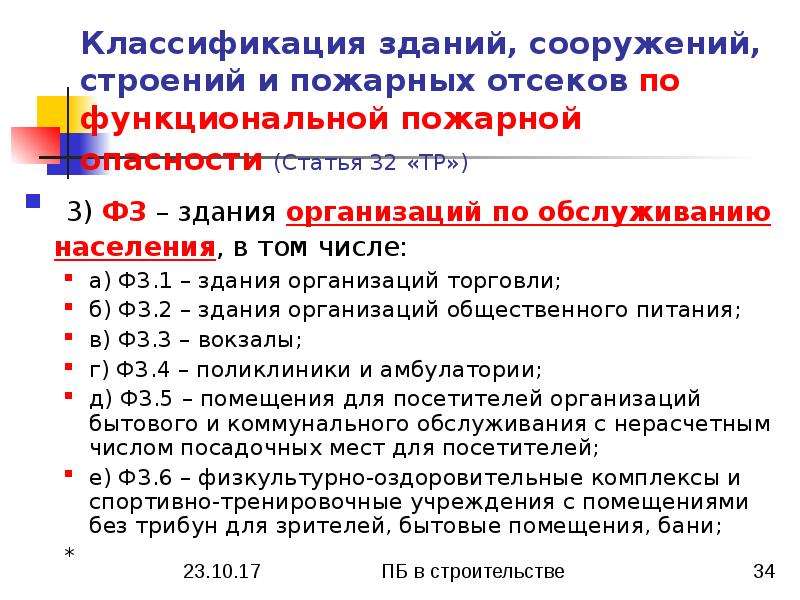

Классификация зданий, сооружений, строений и пожарных отсеков по функциональной пожарной опасности (Статья 32 «ТР») 3) Ф3 – здания организаций по обслуживанию населения, в том числе: а) Ф3.1 – здания организаций торговли; б) Ф3.2 – здания организаций общественного питания; в) Ф3.3 – вокзалы; г) Ф3.4 – поликлиники и амбулатории; д) Ф3.5 – помещения для посетителей организаций бытового и коммунального обслуживания с нерасчетным числом посадочных мест для посетителей; е) Ф3.6 – физкультурно-оздоровительные комплексы и спортивно-тренировочные учреждения с помещениями без трибун для зрителей, бытовые помещения, бани; *

Слайд 35

Описание слайда:

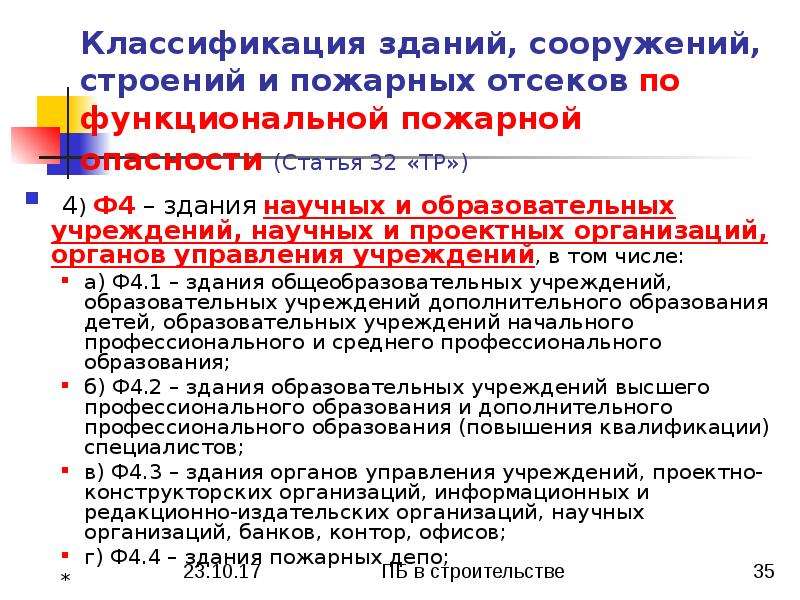

Классификация зданий, сооружений, строений и пожарных отсеков по функциональной пожарной опасности (Статья 32 «ТР») 4) Ф4 – здания научных и образовательных учреждений, научных и проектных организаций, органов управления учреждений, в том числе: а) Ф4.1 – здания общеобразовательных учреждений, образовательных учреждений дополнительного образования детей, образовательных учреждений начального профессионального и среднего профессионального образования; б) Ф4.2 – здания образовательных учреждений высшего профессионального образования и дополнительного профессионального образования (повышения квалификации) специалистов; в) Ф4.3 – здания органов управления учреждений, проектно-конструкторских организаций, информационных и редакционно-издательских организаций, научных организаций, банков, контор, офисов; г) Ф4.4 – здания пожарных депо; *

Слайд 36

Описание слайда:

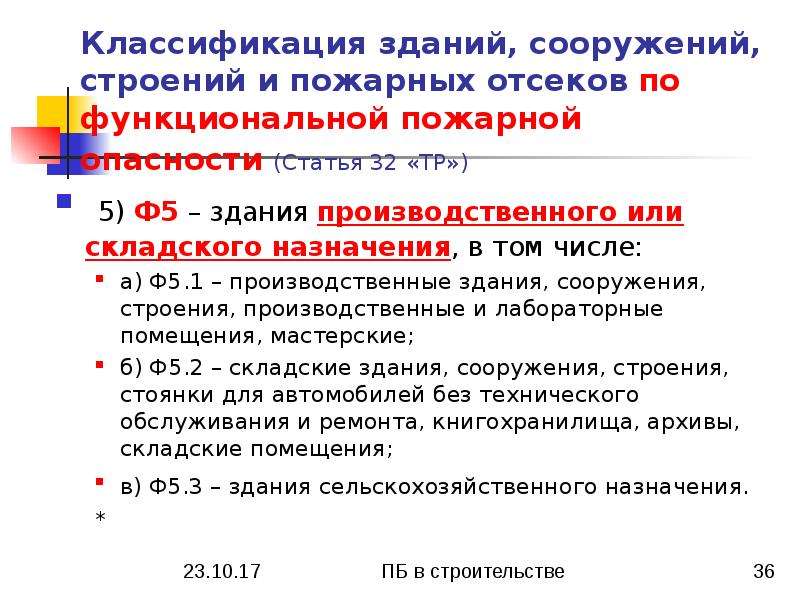

Классификация зданий, сооружений, строений и пожарных отсеков по функциональной пожарной опасности (Статья 32 «ТР») 5) Ф5 – здания производственного или складского назначения, в том числе: а) Ф5.1 – производственные здания, сооружения, строения, производственные и лабораторные помещения, мастерские; б) Ф5.2 – складские здания, сооружения, строения, стоянки для автомобилей без технического обслуживания и ремонта, книгохранилища, архивы, складские помещения; в) Ф5.3 – здания сельскохозяйственного назначения. *

Слайд 37

Описание слайда:

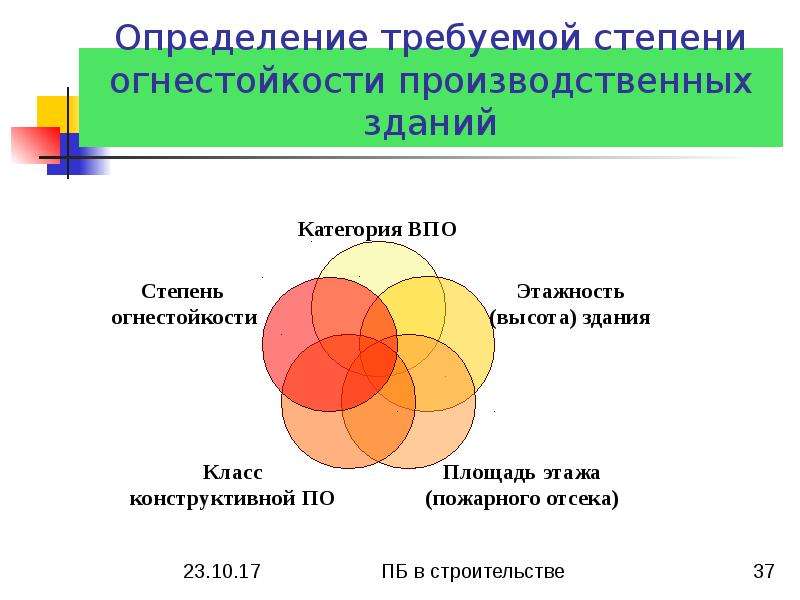

Определение требуемой степени огнестойкости производственных зданий

Слайд 38

Описание слайда:

Таблица 5 СНиП 31-03-2001 «Производственные здания»

Слайд 39

Описание слайда:

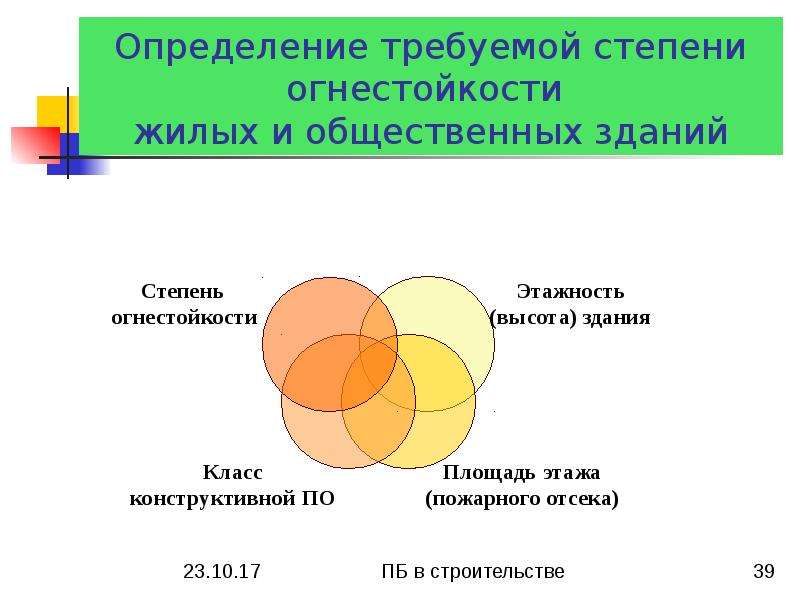

Определение требуемой степени огнестойкости жилых и общественных зданий

Слайд 40

Описание слайда:

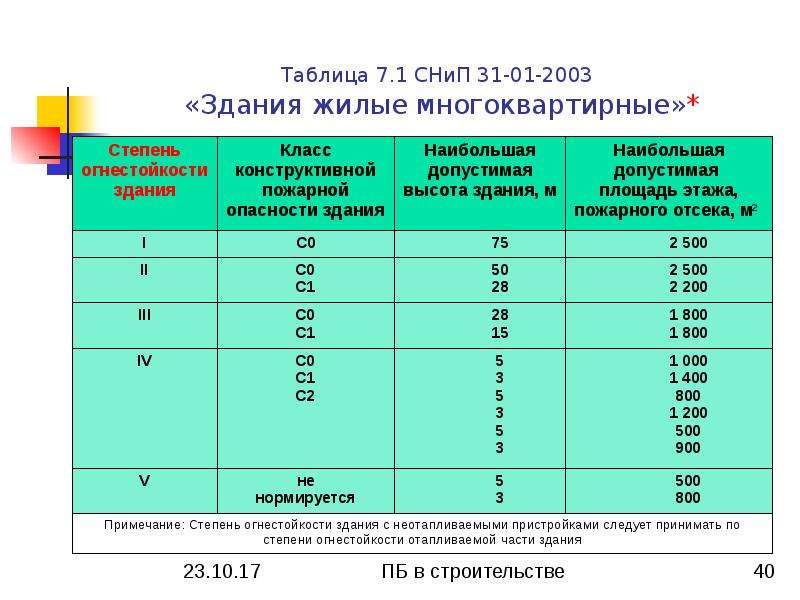

Таблица 7.1 СНиП 31-01-2003 «Здания жилые многоквартирные»*

Слайд 41

Описание слайда:

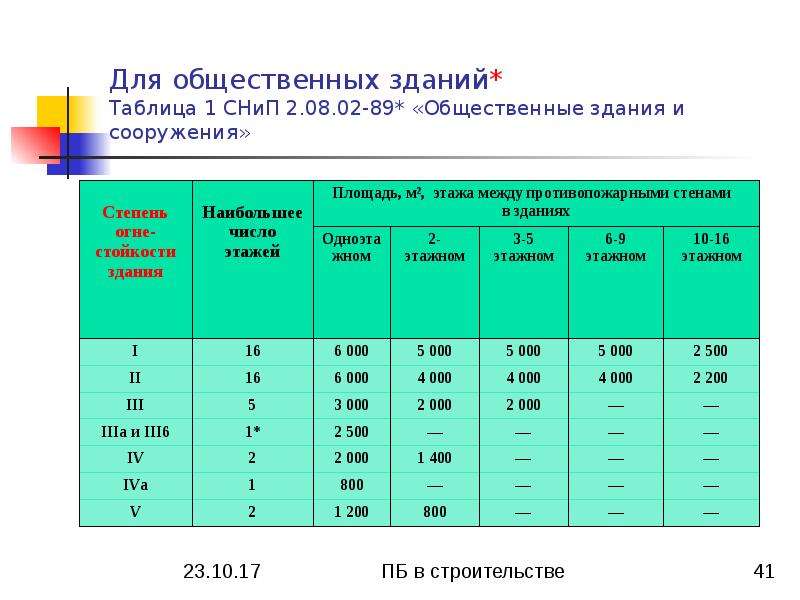

Для общественных зданий* Таблица 1 СНиП 2.08.02-89* «Общественные здания и сооружения»

Слайд 42

Описание слайда:

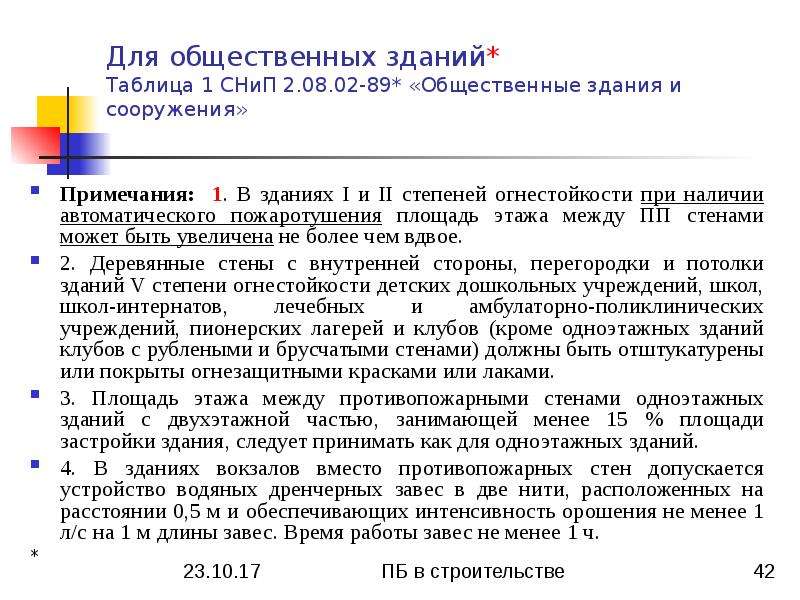

Для общественных зданий* Таблица 1 СНиП 2.08.02-89* «Общественные здания и сооружения» Примечания: 1. В зданиях I и II степеней огнестойкости при наличии автоматического пожаротушения площадь этажа между ПП стенами может быть увеличена не более чем вдвое. 2. Деревянные стены с внутренней стороны, перегородки и потолки зданий V степени огнестойкости детских дошкольных учреждений, школ, школ-интернатов, лечебных и амбулаторно-поликлинических учреждений, пионерских лагерей и клубов (кроме одноэтажных зданий клубов с рублеными и брусчатыми стенами) должны быть отштукатурены или покрыты огнезащитными красками или лаками. 3. Площадь этажа между противопожарными стенами одноэтажных зданий с двухэтажной частью, занимающей менее 15 % площади застройки здания, следует принимать как для одноэтажных зданий. 4. В зданиях вокзалов вместо противопожарных стен допускается устройство водяных дренчерных завес в две нити, расположенных на расстоянии 0,5 м и обеспечивающих интенсивность орошения не менее 1 л/с на 1 м длины завес. Время работы завес не менее 1 ч. *

Слайд 43

Описание слайда:

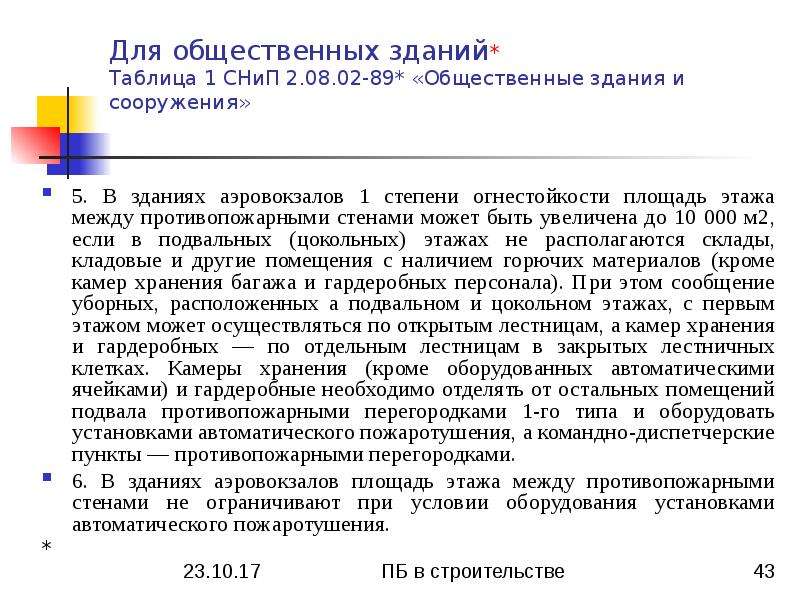

Для общественных зданий* Таблица 1 СНиП 2.08.02-89* «Общественные здания и сооружения» 5. В зданиях аэровокзалов 1 степени огнестойкости площадь этажа между противопожарными стенами может быть увеличена до 10 000 м2, если в подвальных (цокольных) этажах не располагаются склады, кладовые и другие помещения с наличием горючих материалов (кроме камер хранения багажа и гардеробных персонала). При этом сообщение уборных, расположенных а подвальном и цокольном этажах, с первым этажом может осуществляться по открытым лестницам, а камер хранения и гардеробных — по отдельным лестницам в закрытых лестничных клетках. Камеры хранения (кроме оборудованных автоматическими ячейками) и гардеробные необходимо отделять от остальных помещений подвала противопожарными перегородками 1-го типа и оборудовать установками автоматического пожаротушения, а командно-диспетчерские пункты — противопожарными перегородками. 6. В зданиях аэровокзалов площадь этажа между противопожарными стенами не ограничивают при условии оборудования установками автоматического пожаротушения. *

Слайд 44

Описание слайда:

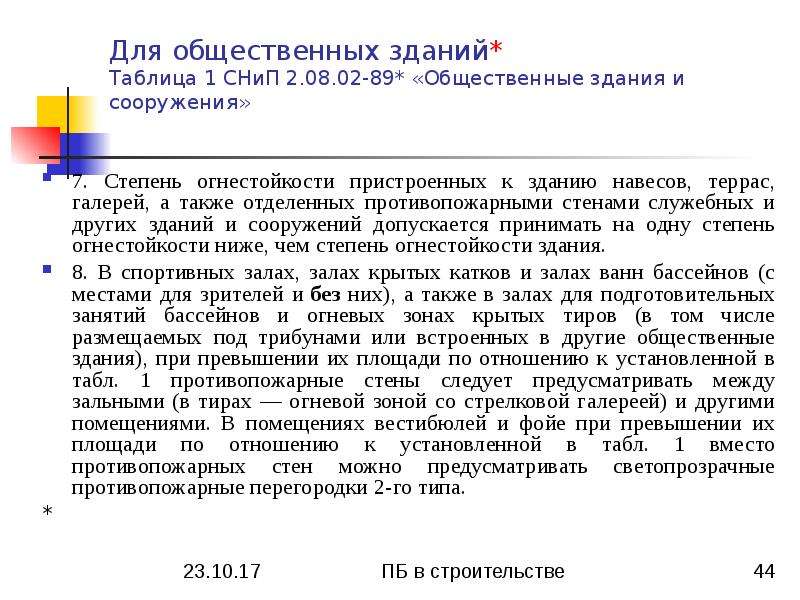

Для общественных зданий* Таблица 1 СНиП 2.08.02-89* «Общественные здания и сооружения» 7. Степень огнестойкости пристроенных к зданию навесов, террас, галерей, а также отделенных противопожарными стенами служебных и других зданий и сооружений допускается принимать на одну степень огнестойкости ниже, чем степень огнестойкости здания. 8. В спортивных залах, залах крытых катков и залах ванн бассейнов (с местами для зрителей и без них), а также в залах для подготовительных занятий бассейнов и огневых зонах крытых тиров (в том числе размещаемых под трибунами или встроенных в другие общественные здания), при превышении их площади по отношению к установленной в табл. 1 противопожарные стены следует предусматривать между зальными (в тирах — огневой зоной со стрелковой галереей) и другими помещениями. В помещениях вестибюлей и фойе при превышении их площади по отношению к установленной в табл. 1 вместо противопожарных стен можно предусматривать светопрозрачные противопожарные перегородки 2-го типа. *

Слайд 45

Описание слайда:

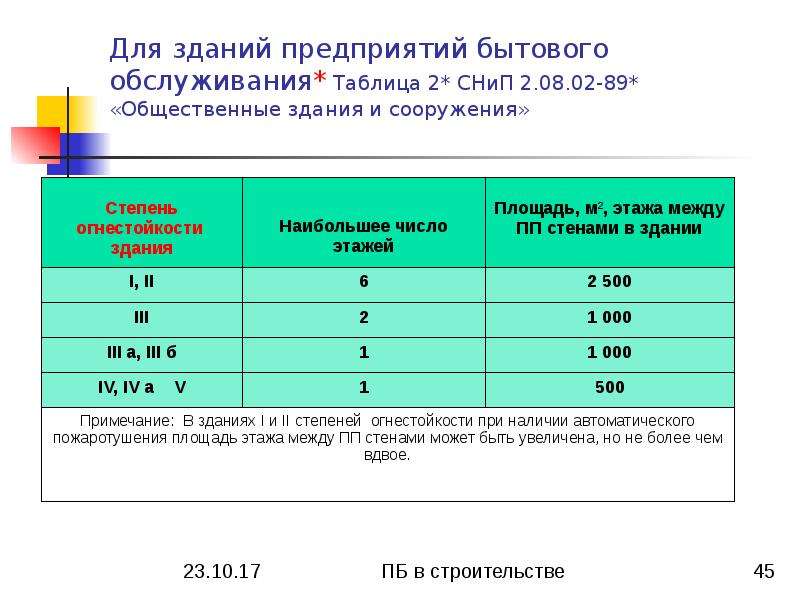

Для зданий предприятий бытового обслуживания* Таблица 2* СНиП 2.08.02-89* «Общественные здания и сооружения»

Слайд 46

Описание слайда:

Для магазинов* Таблица 3 СНиП 2.08.02-89* «Общественные здания и сооружения»

Слайд 47

Описание слайда:

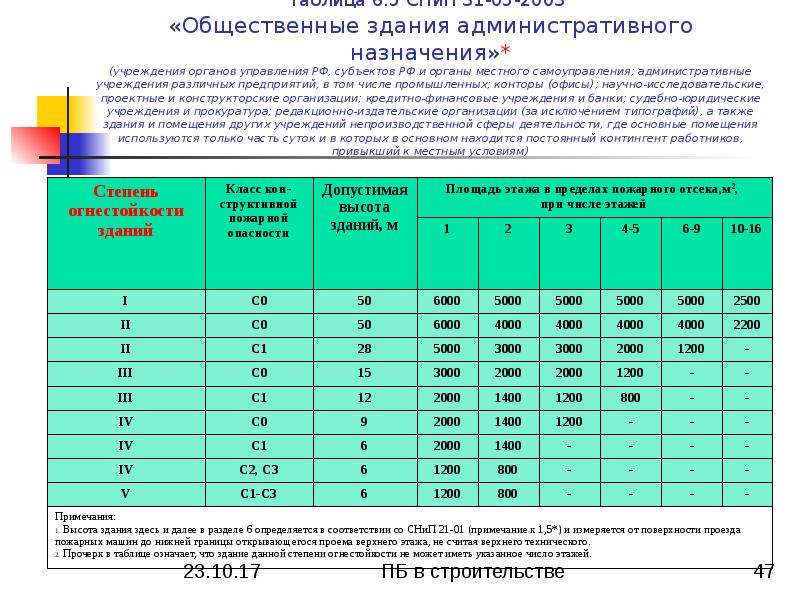

Таблица 6.5 СНиП 31-05-2003 «Общественные здания административного назначения»* (учреждения органов управления РФ, субъектов РФ и органы местного самоуправления; административные учреждения различных предприятий, в том числе промышленных; конторы (офисы); научно-исследовательские, проектные и конструкторские организации; кредитно-финансовые учреждения и банки; судебно-юридические учреждения и прокуратура; редакционно-издательские организации (за исключением типографий), а также здания и помещения других учреждений непроизводственной сферы деятельности, где основные помещения используются только часть суток и в которых в основном находится постоянный контингент работников, привыкший к местным условиям)

Слайд 48

Описание слайда:

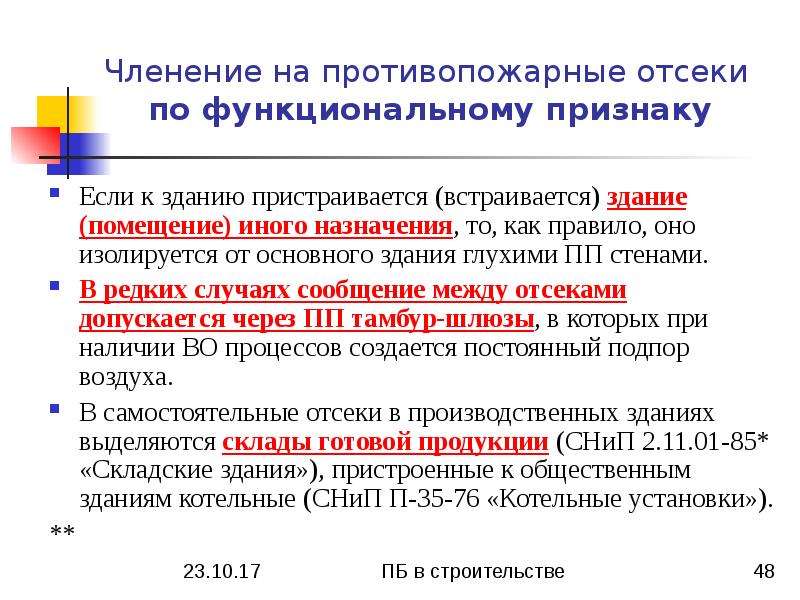

Членение на противопожарные отсеки по функциональному признаку Если к зданию пристраивается (встраивается) здание (помещение) иного назначения, то, как правило, оно изолируется от основного здания глухими ПП стенами. В редких случаях сообщение между отсеками допускается через ПП тамбур-шлюзы, в которых при наличии ВО процессов создается постоянный подпор воздуха. В самостоятельные отсеки в производственных зданиях выделяются склады готовой продукции (СНиП 2.11.01-85* «Складские здания»), пристроенные к общественным зданиям котельные (СНиП П-35-76 «Котельные установки»). **

Слайд 49

Описание слайда:

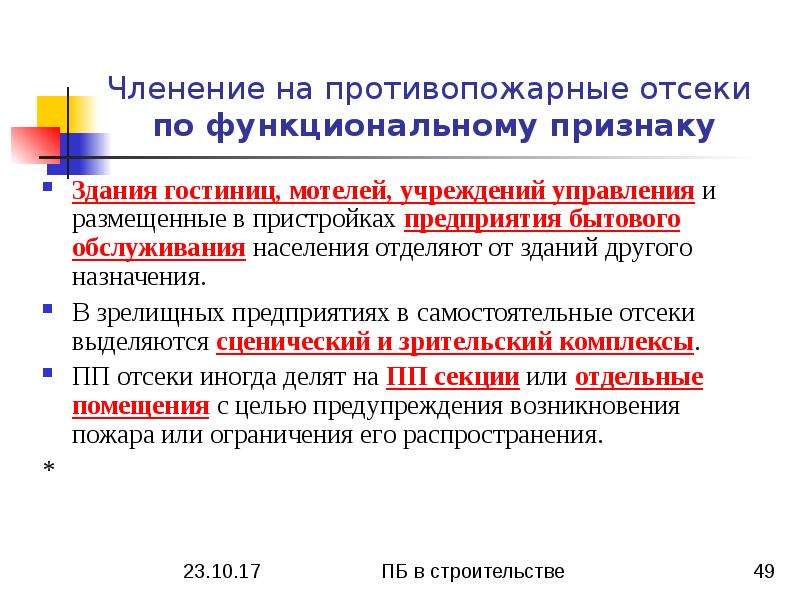

Членение на противопожарные отсеки по функциональному признаку Здания гостиниц, мотелей, учреждений управления и размещенные в пристройках предприятия бытового обслуживания населения отделяют от зданий другого назначения. В зрелищных предприятиях в самостоятельные отсеки выделяются сценический и зрительский комплексы. ПП отсеки иногда делят на ПП секции или отдельные помещения с целью предупреждения возникновения пожара или ограничения его распространения. *

Слайд 50

Описание слайда:

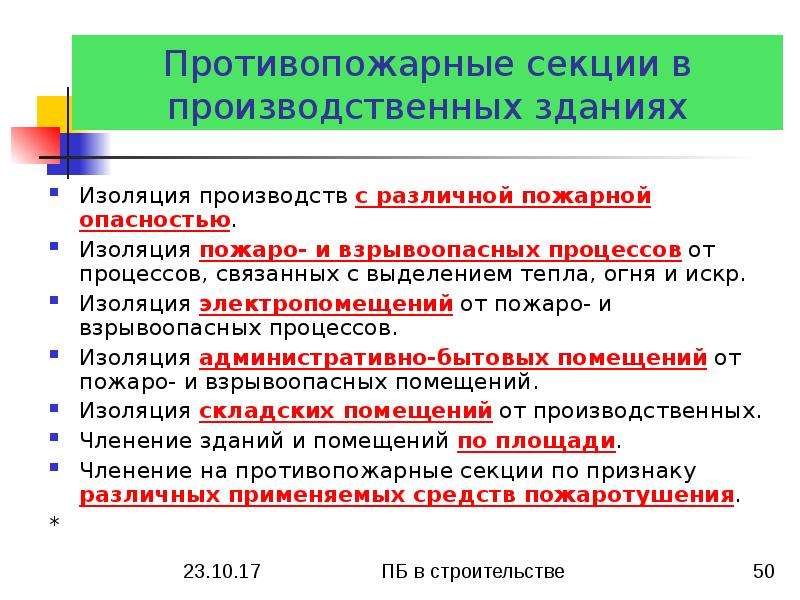

Противопожарные секции в производственных зданиях Изоляция производств с различной пожарной опасностью. Изоляция пожаро- и взрывоопасных процессов от процессов, связанных с выделением тепла, огня и искр. Изоляция электропомещений от пожаро- и взрывоопасных процессов. Изоляция административно-бытовых помещений от пожаро- и взрывоопасных помещений. Изоляция складских помещений от производственных. Членение зданий и помещений по площади. Членение на противопожарные секции по признаку различных применяемых средств пожаротушения. *

Слайд 51

Описание слайда:

Рис.1 Изоляция производств с различной пожарной опасностью 1 – противопожарная газонепроницаемая перегородка; 2 – тамбур-шлюз с постоянным подпором воздуха; 3 – противопожарная дверь; 4 – противопожарная перегородка

Слайд 52

Описание слайда:

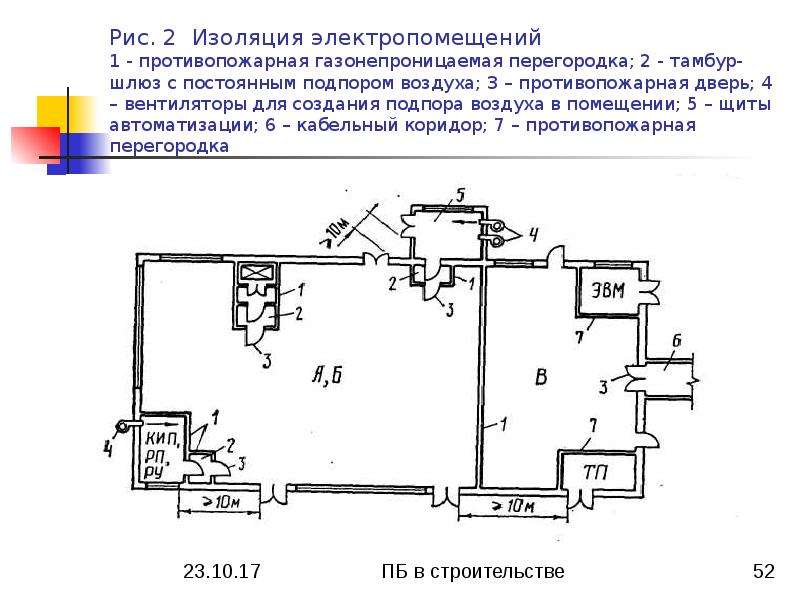

Рис. 2 Изоляция электропомещений 1 - противопожарная газонепроницаемая перегородка; 2 - тамбур-шлюз с постоянным подпором воздуха; 3 – противопожарная дверь; 4 – вентиляторы для создания подпора воздуха в помещении; 5 – щиты автоматизации; 6 – кабельный коридор; 7 – противопожарная перегородка

Слайд 53

Описание слайда:

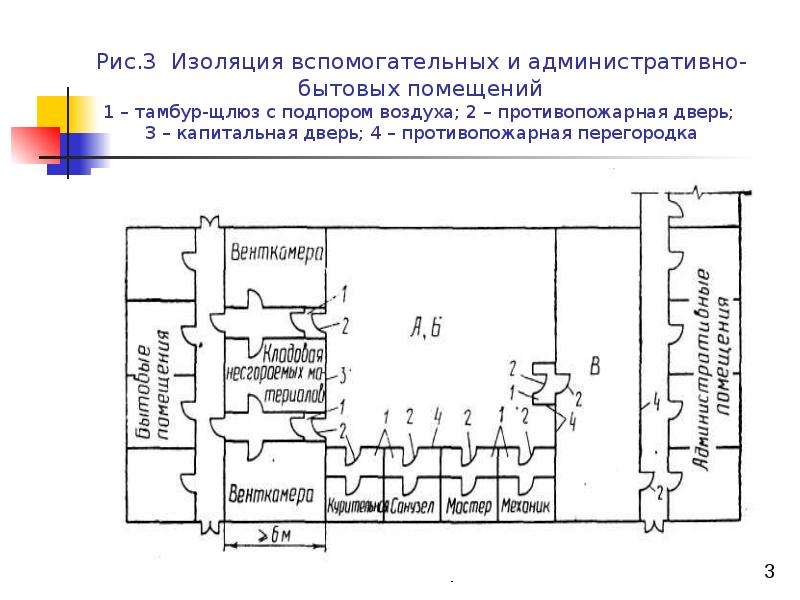

Рис.3 Изоляция вспомогательных и административно-бытовых помещений 1 – тамбур-щлюз с подпором воздуха; 2 – противопожарная дверь; 3 – капитальная дверь; 4 – противопожарная перегородка

Слайд 54

Описание слайда:

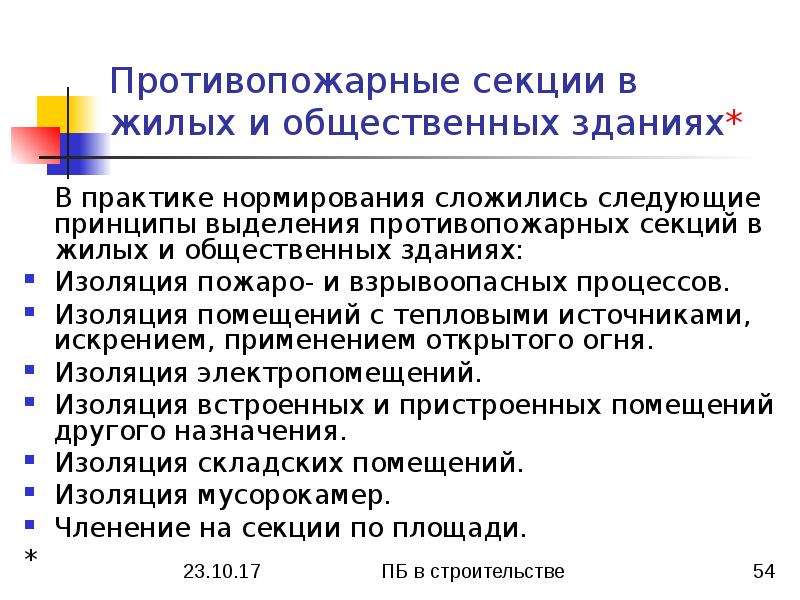

Противопожарные секции в жилых и общественных зданиях* В практике нормирования сложились следующие принципы выделения противопожарных секций в жилых и общественных зданиях: Изоляция пожаро- и взрывоопасных процессов. Изоляция помещений с тепловыми источниками, искрением, применением открытого огня. Изоляция электропомещений. Изоляция встроенных и пристроенных помещений другого назначения. Изоляция складских помещений. Изоляция мусорокамер. Членение на секции по площади. *

Слайд 55

Описание слайда:

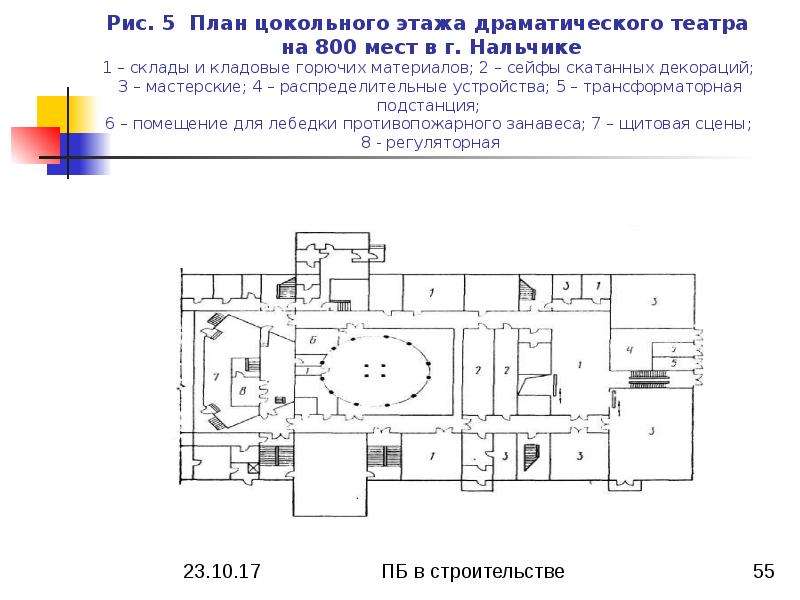

Рис. 5 План цокольного этажа драматического театра на 800 мест в г. Нальчике 1 – склады и кладовые горючих материалов; 2 – сейфы скатанных декораций; 3 – мастерские; 4 – распределительные устройства; 5 – трансформаторная подстанция; 6 – помещение для лебедки противопожарного занавеса; 7 – щитовая сцены; 8 - регуляторная

Слайд 56

Описание слайда:

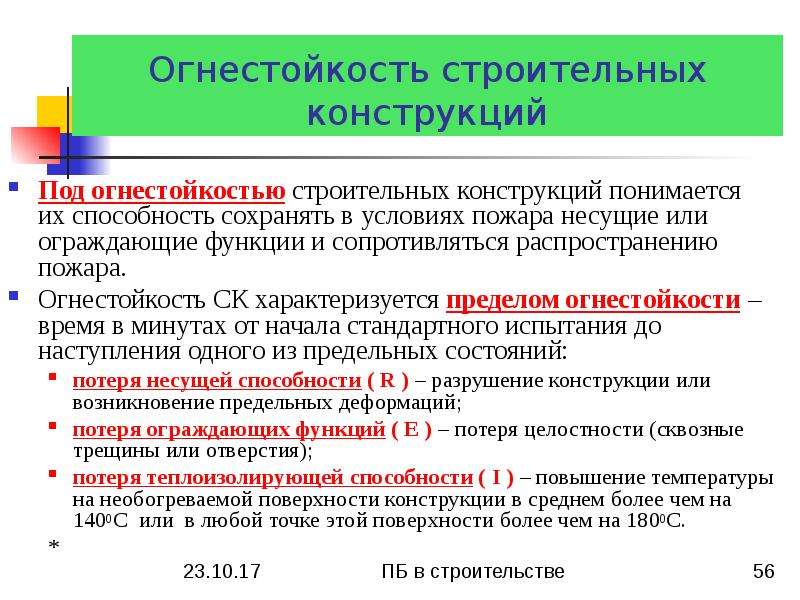

Огнестойкость строительных конструкций Под огнестойкостью строительных конструкций понимается их способность сохранять в условиях пожара несущие или ограждающие функции и сопротивляться распространению пожара. Огнестойкость СК характеризуется пределом огнестойкости – время в минутах от начала стандартного испытания до наступления одного из предельных состояний: потеря несущей способности ( R ) – разрушение конструкции или возникновение предельных деформаций; потеря ограждающих функций ( E ) – потеря целостности (сквозные трещины или отверстия); потеря теплоизолирующей способности ( I ) – повышение температуры на необогреваемой поверхности конструкции в среднем более чем на 1400С или в любой точке этой поверхности более чем на 1800С. *

Слайд 57

Описание слайда:

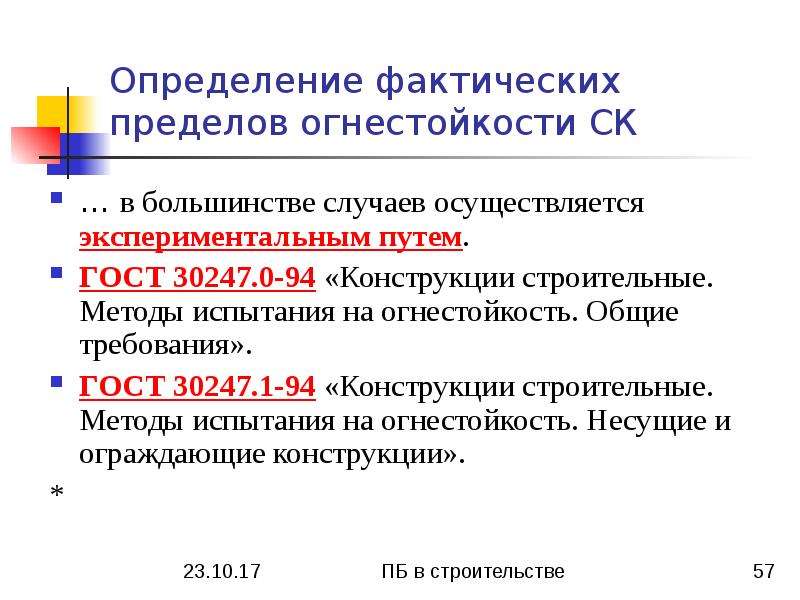

Определение фактических пределов огнестойкости СК … в большинстве случаев осуществляется экспериментальным путем. ГОСТ 30247.0-94 «Конструкции строительные. Методы испытания на огнестойкость. Общие требования». ГОСТ 30247.1-94 «Конструкции строительные. Методы испытания на огнестойкость. Несущие и ограждающие конструкции». *

Слайд 58

Описание слайда:

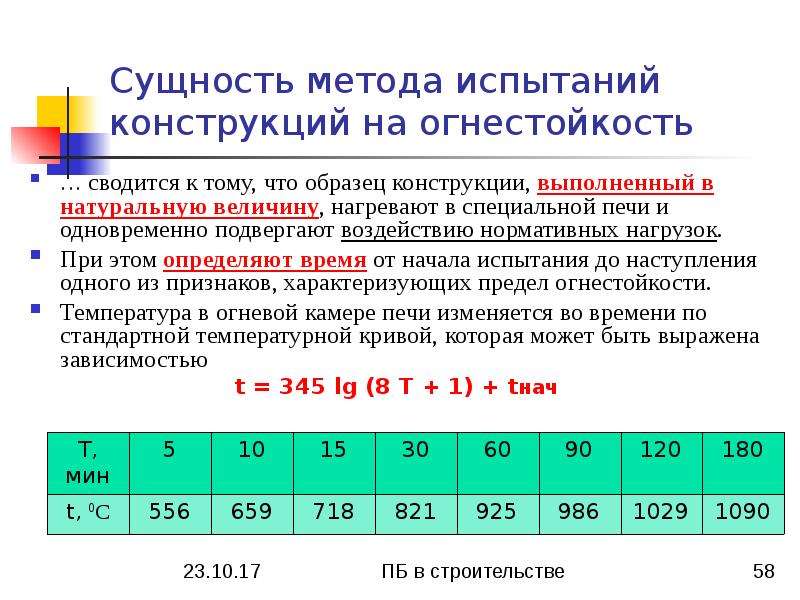

Сущность метода испытаний конструкций на огнестойкость … сводится к тому, что образец конструкции, выполненный в натуральную величину, нагревают в специальной печи и одновременно подвергают воздействию нормативных нагрузок. При этом определяют время от начала испытания до наступления одного из признаков, характеризующих предел огнестойкости. Температура в огневой камере печи изменяется во времени по стандартной температурной кривой, которая может быть выражена зависимостью t = 345 lg (8 T + 1) + tнач

Слайд 59

Описание слайда:

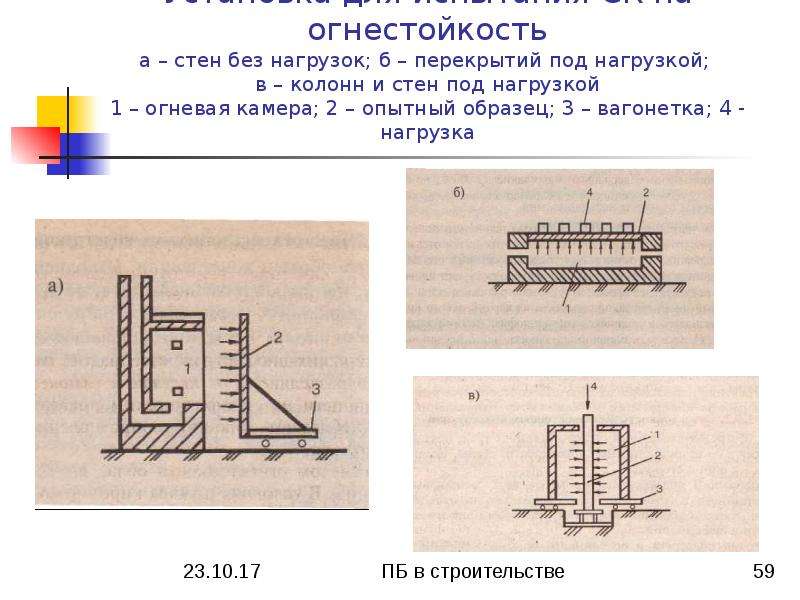

Установка для испытания СК на огнестойкость а – стен без нагрузок; б – перекрытий под нагрузкой; в – колонн и стен под нагрузкой 1 – огневая камера; 2 – опытный образец; 3 – вагонетка; 4 - нагрузка

Слайд 60

Описание слайда:

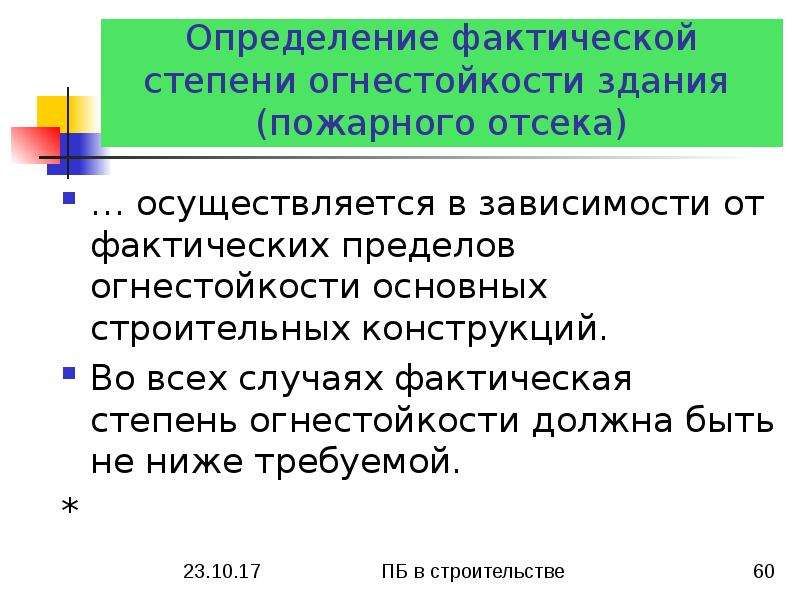

Определение фактической степени огнестойкости здания (пожарного отсека) … осуществляется в зависимости от фактических пределов огнестойкости основных строительных конструкций. Во всех случаях фактическая степень огнестойкости должна быть не ниже требуемой. *
