Слайд 1


ОБОРУДОВАНИЕ ОТРАСЛИ Лекция №14
Описание слайда:
ОБОРУДОВАНИЕ ОТРАСЛИ Лекция №14

Слайд 2

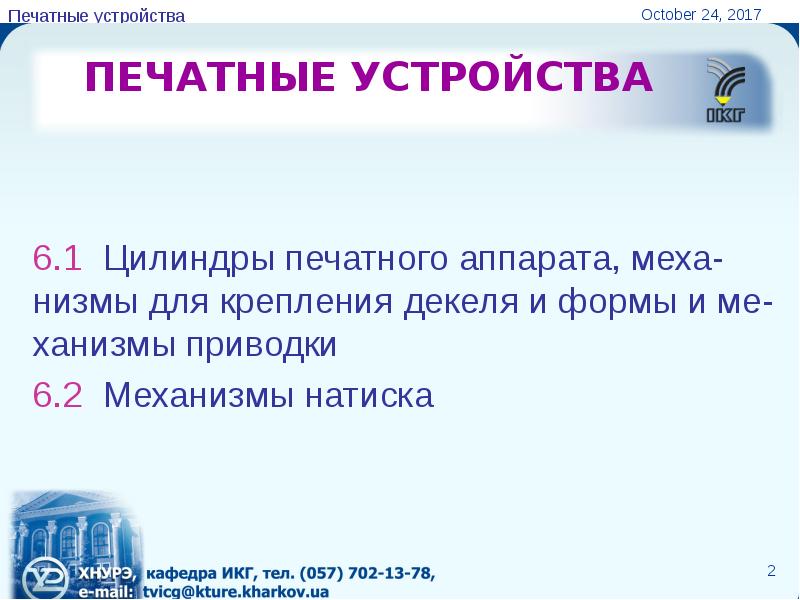

ПЕЧАТНЫЕ УСТРОЙСТВА
Описание слайда:
ПЕЧАТНЫЕ УСТРОЙСТВА

Слайд 3

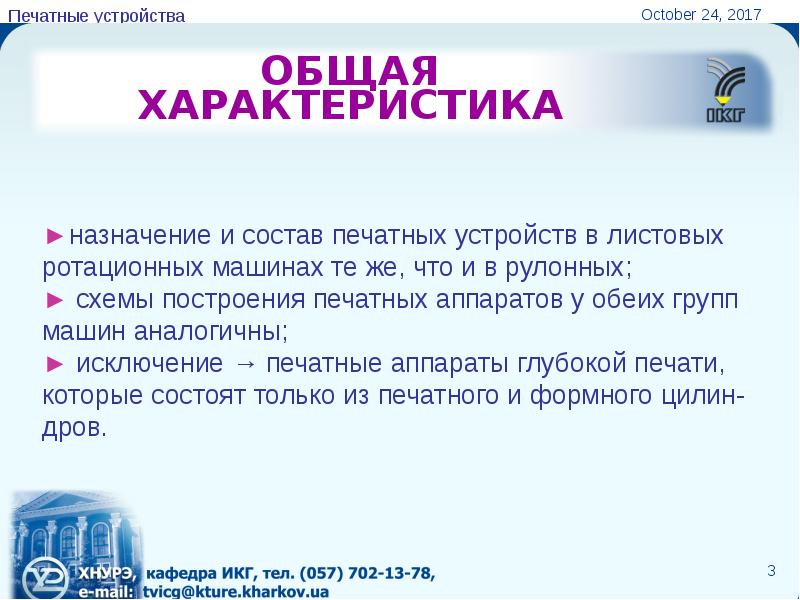

ОБЩАЯ ХАРАКТЕРИСТИКА
Описание слайда:
ОБЩАЯ ХАРАКТЕРИСТИКА

Слайд 4

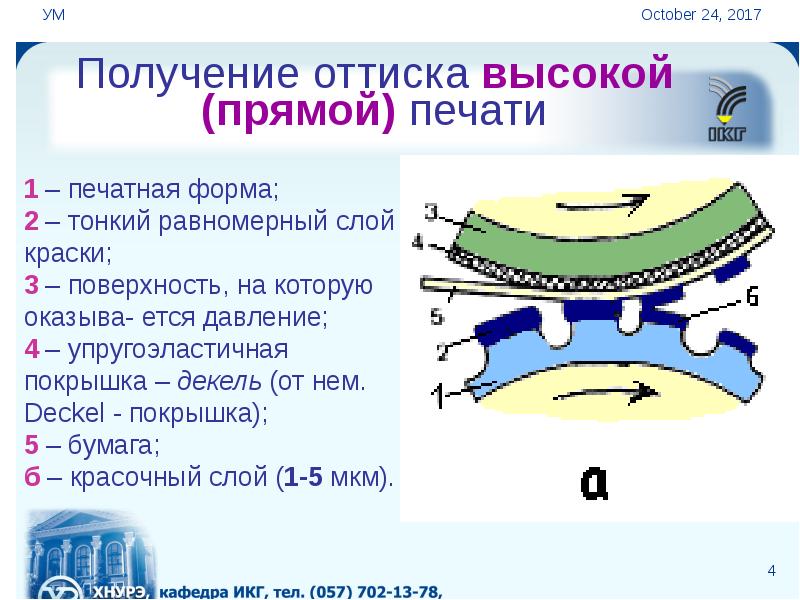

Получение оттиска высокой (прямой) печати
Описание слайда:
Получение оттиска высокой (прямой) печати

Слайд 5

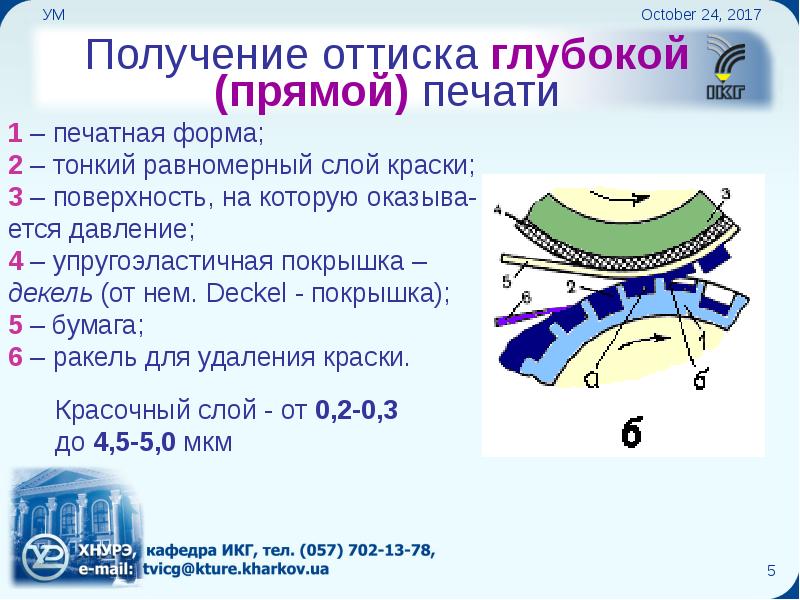

Получение оттиска глубокой (прямой) печати
Описание слайда:
Получение оттиска глубокой (прямой) печати

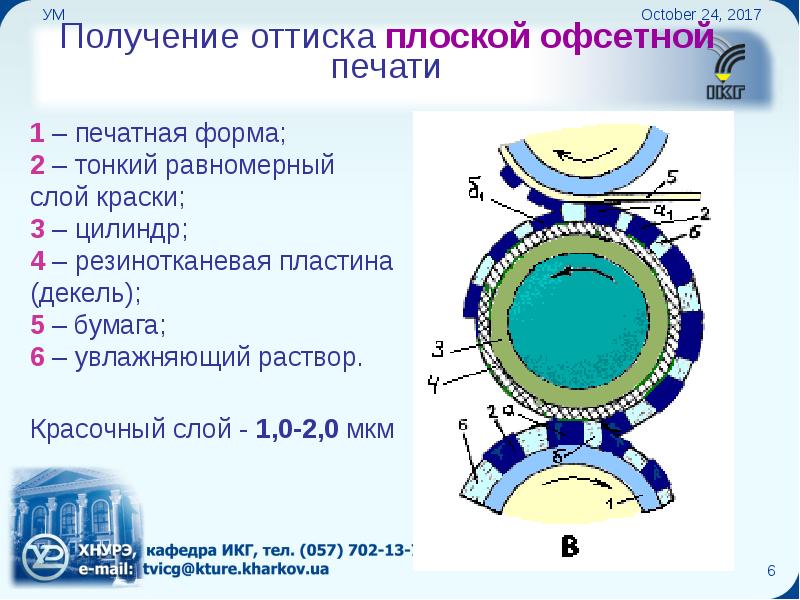

Слайд 6


Получение оттиска плоской офсетной печати
Описание слайда:
Получение оттиска плоской офсетной печати

Слайд 7

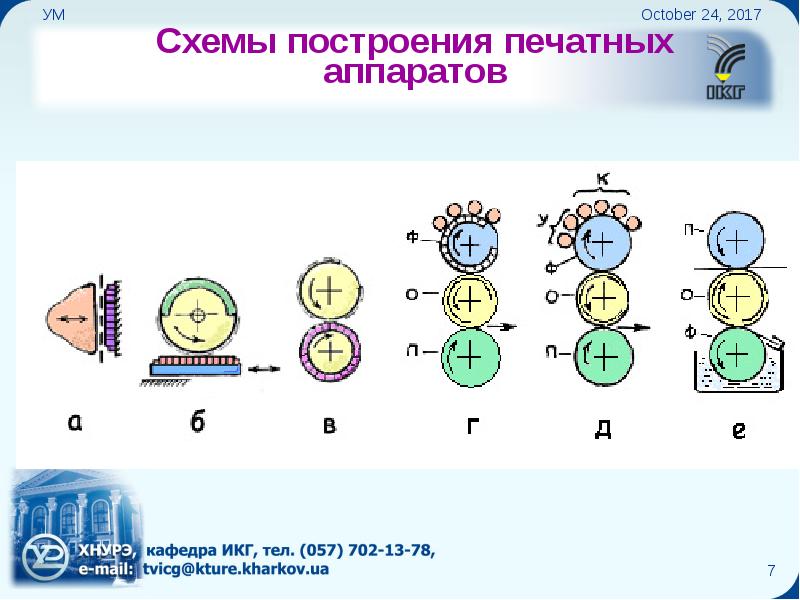

Схемы построения печатных аппаратов
Описание слайда:
Схемы построения печатных аппаратов

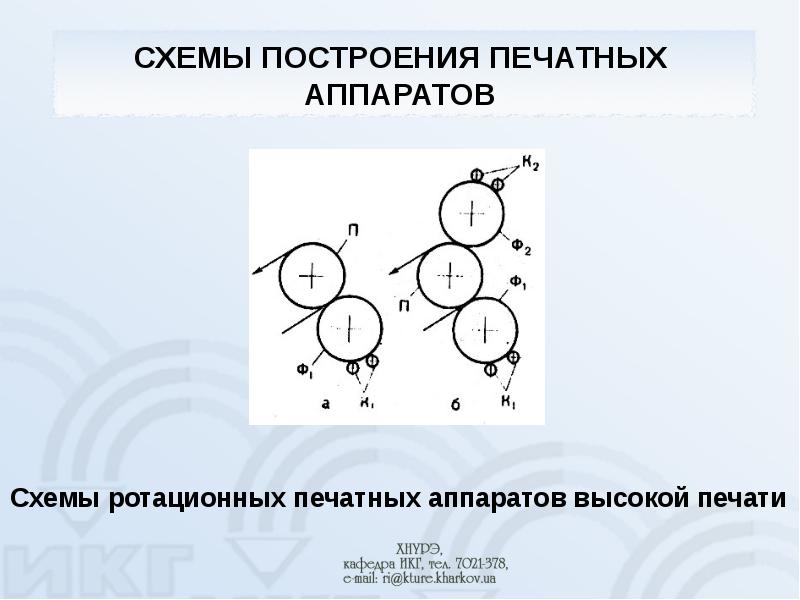

Слайд 8


СХЕМЫ ПОСТРОЕНИЯ ПЕЧАТНЫХ АППАРАТОВ
Описание слайда:
СХЕМЫ ПОСТРОЕНИЯ ПЕЧАТНЫХ АППАРАТОВ

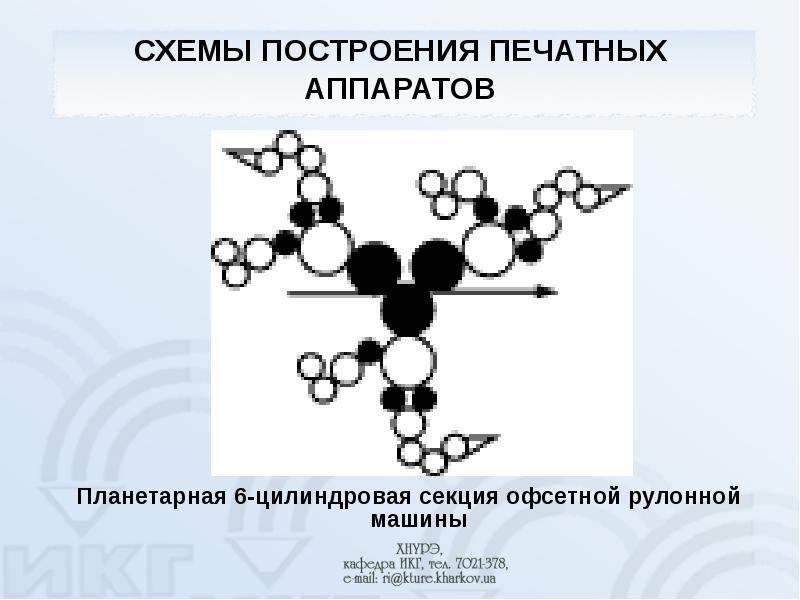

Слайд 9


СХЕМЫ ПОСТРОЕНИЯ ПЕЧАТНЫХ АППАРАТОВ Планетарная 6-цилиндровая секция офсетной рулонной машины
Описание слайда:
СХЕМЫ ПОСТРОЕНИЯ ПЕЧАТНЫХ АППАРАТОВ Планетарная 6-цилиндровая секция офсетной рулонной машины

Слайд 10


СХЕМЫ ПОСТРОЕНИЯ ПЕЧАТНЫХ АППАРАТОВ
Описание слайда:
СХЕМЫ ПОСТРОЕНИЯ ПЕЧАТНЫХ АППАРАТОВ

Слайд 11

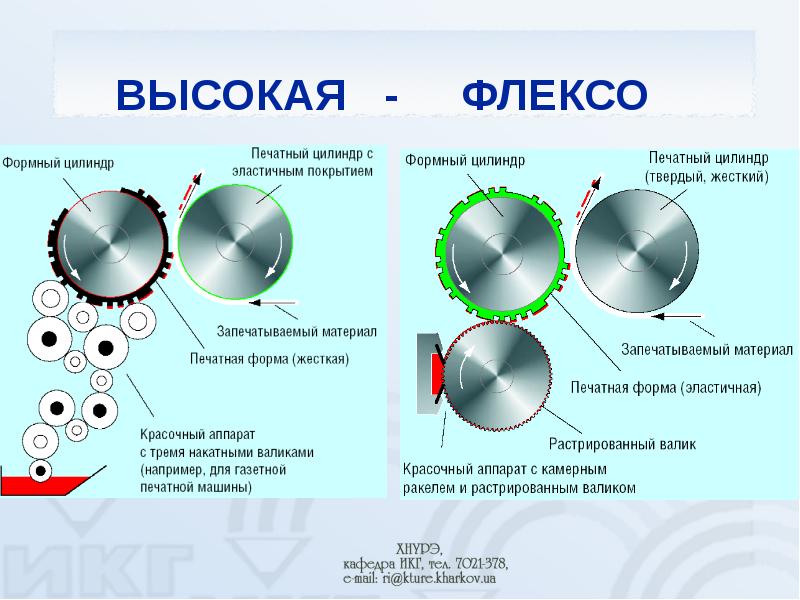

ВЫСОКАЯ - ФЛЕКСО
Описание слайда:
ВЫСОКАЯ - ФЛЕКСО

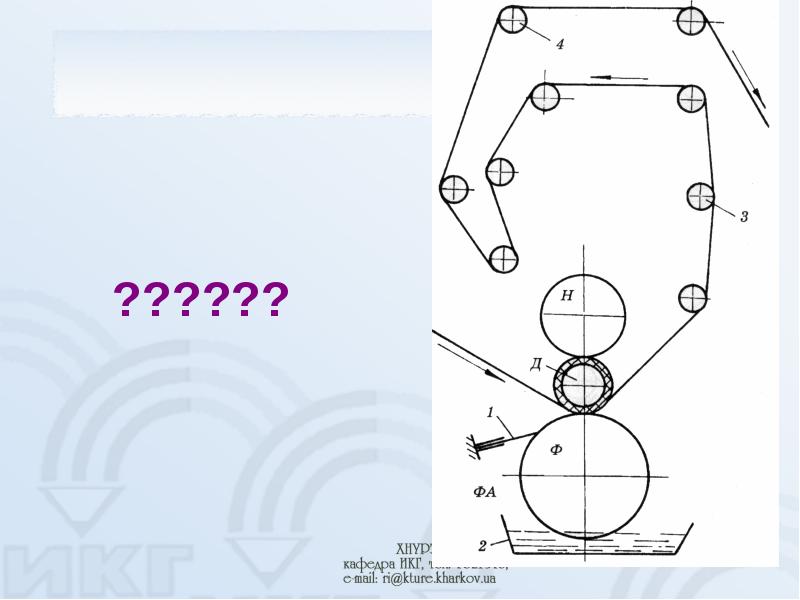

Слайд 12


????????????
Описание слайда:
????????????

Слайд 13


??????
Описание слайда:
??????

Слайд 14

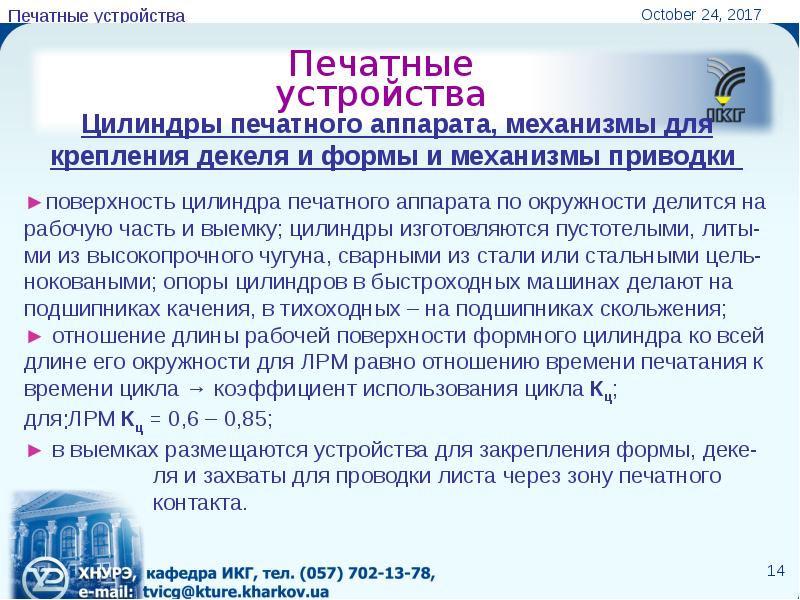

Печатные устройства
Описание слайда:
Печатные устройства

Слайд 15

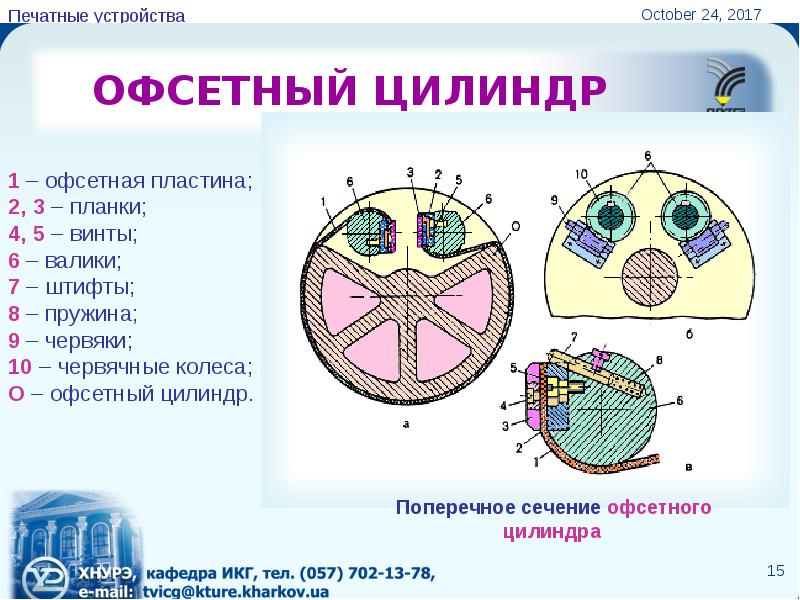

ОФСЕТНЫЙ ЦИЛИНДР
Описание слайда:
ОФСЕТНЫЙ ЦИЛИНДР

Слайд 16

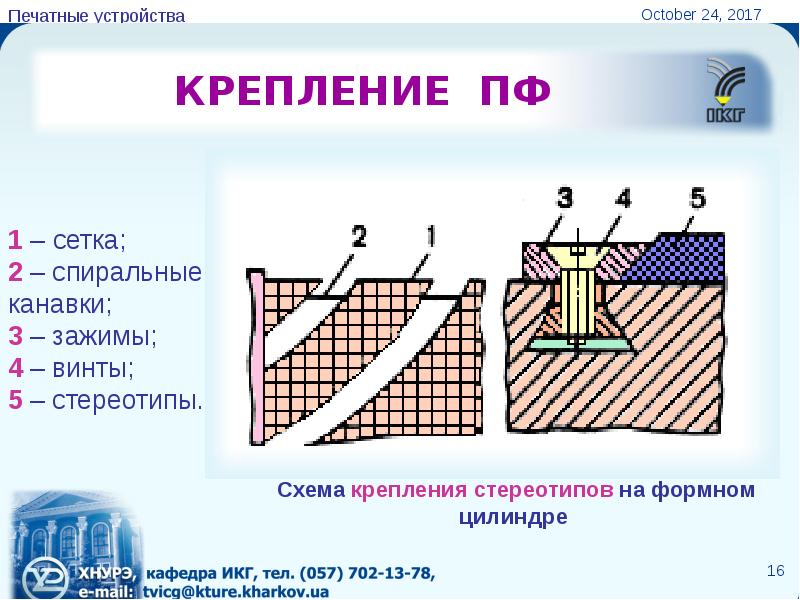

КРЕПЛЕНИЕ ПФ
Описание слайда:
КРЕПЛЕНИЕ ПФ

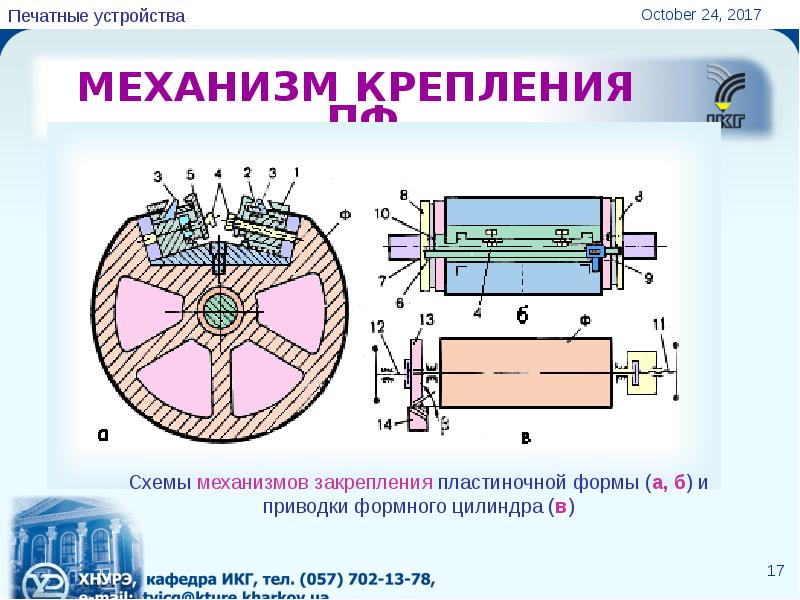

Слайд 17


МЕХАНИЗМ КРЕПЛЕНИЯ ПФ
Описание слайда:
МЕХАНИЗМ КРЕПЛЕНИЯ ПФ

Слайд 18

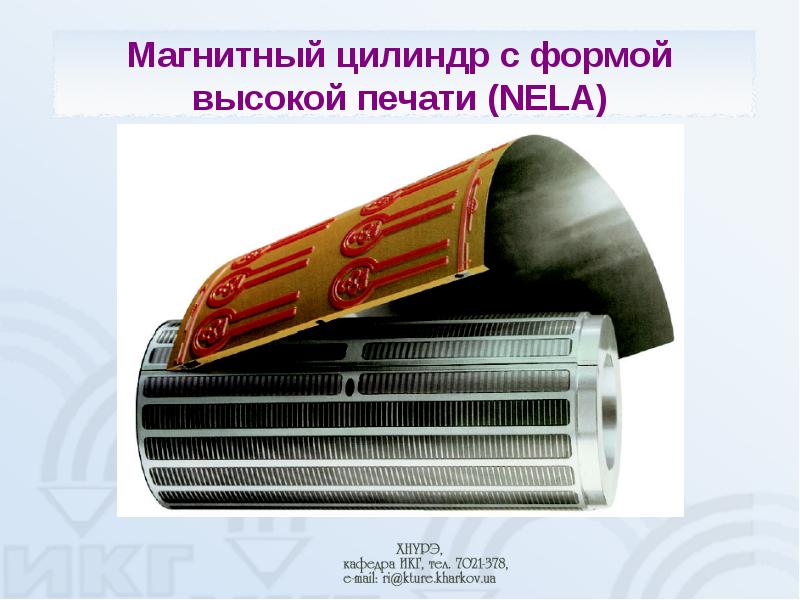

Магнитный цилиндр с формой высокой печати (NELA)
Описание слайда:
Магнитный цилиндр с формой высокой печати (NELA)

Слайд 19

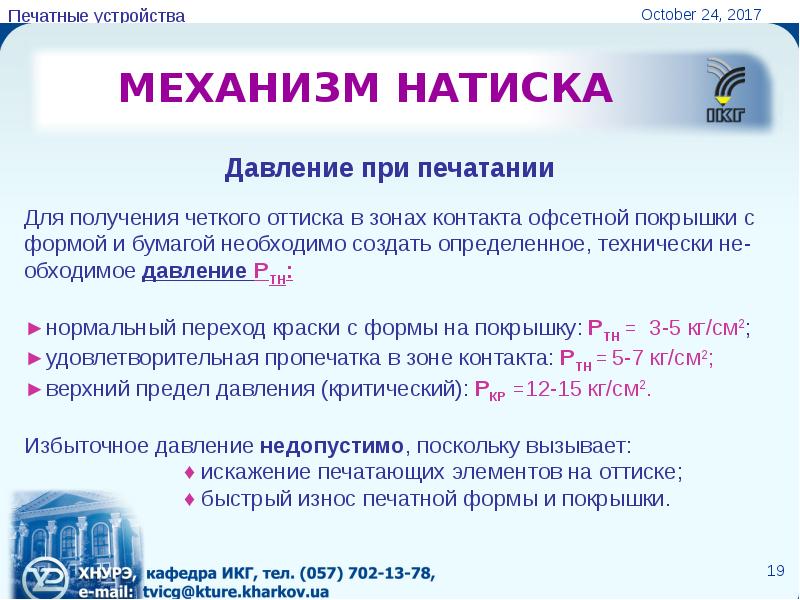

МЕХАНИЗМ НАТИСКА
Описание слайда:
МЕХАНИЗМ НАТИСКА

Слайд 20

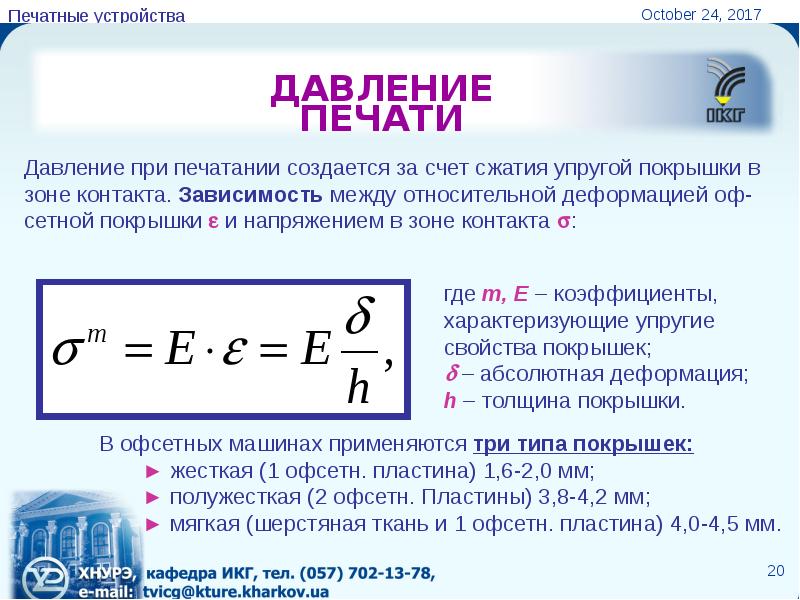

ДАВЛЕНИЕ ПЕЧАТИ
Описание слайда:
ДАВЛЕНИЕ ПЕЧАТИ

Слайд 21

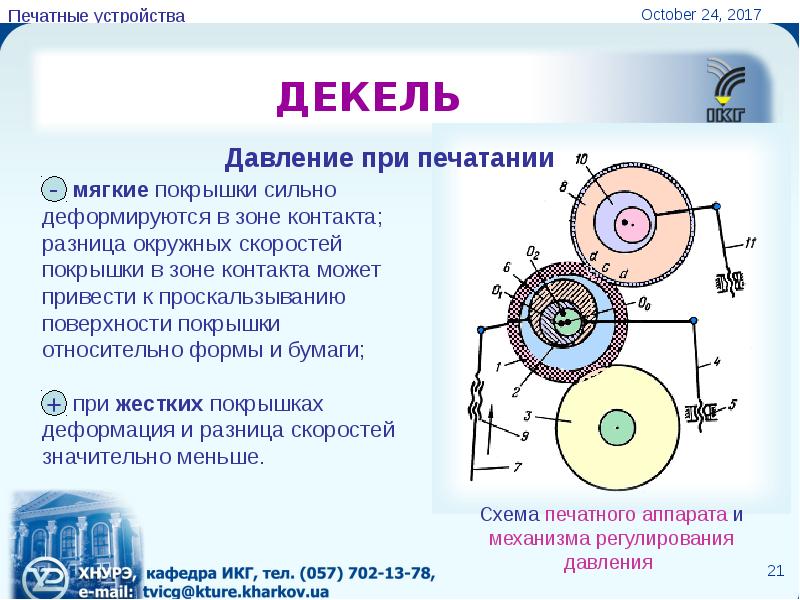

ДЕКЕЛЬ
Описание слайда:
ДЕКЕЛЬ

Слайд 22

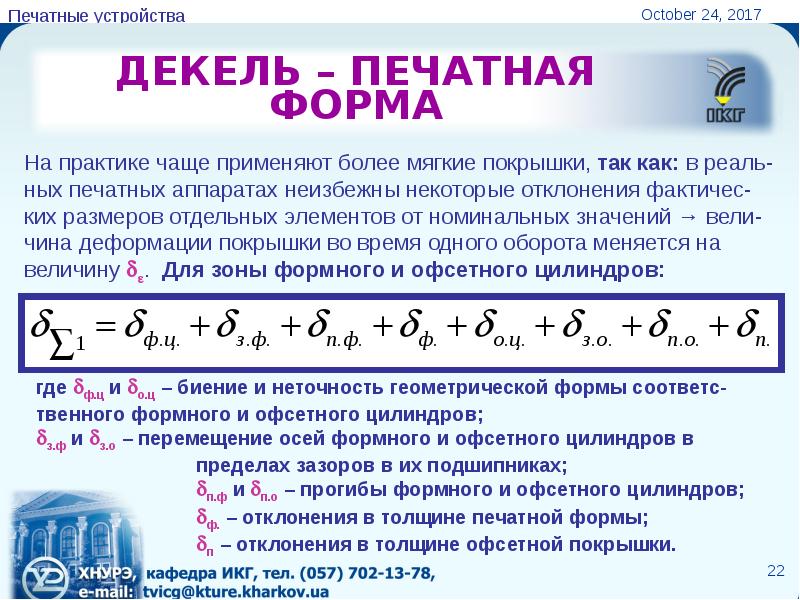

ДЕКЕЛЬ – ПЕЧАТНАЯ ФОРМА
Описание слайда:
ДЕКЕЛЬ – ПЕЧАТНАЯ ФОРМА

Слайд 23

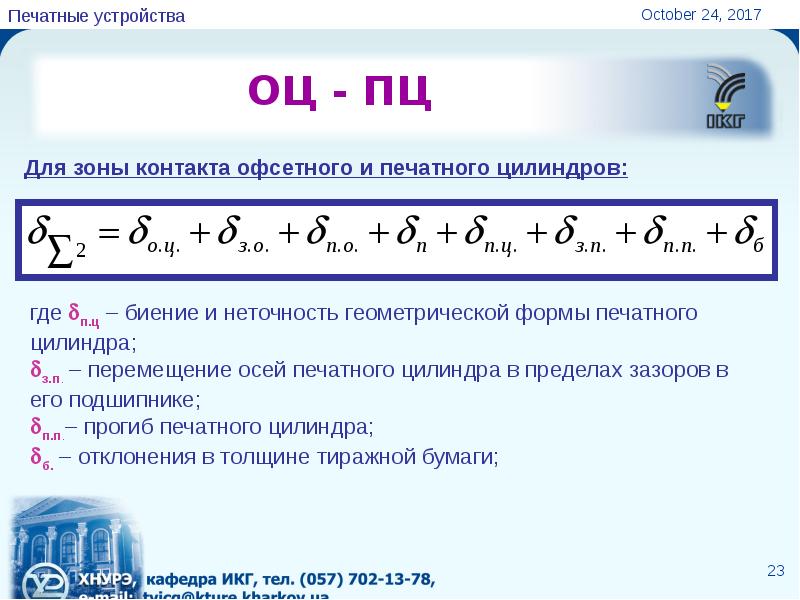

ОЦ - ПЦ
Описание слайда:
ОЦ - ПЦ

Слайд 24

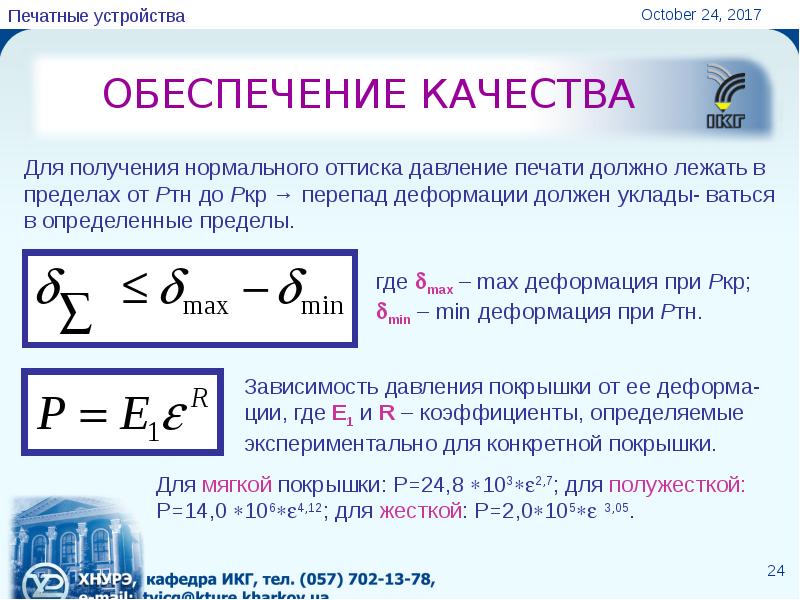

ОБЕСПЕЧЕНИЕ КАЧЕСТВА
Описание слайда:
ОБЕСПЕЧЕНИЕ КАЧЕСТВА

Слайд 25

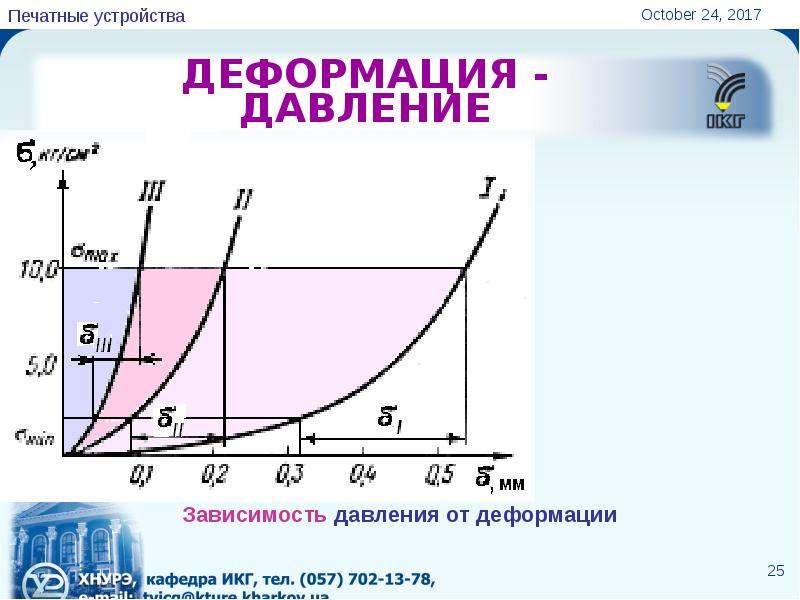

ДЕФОРМАЦИЯ - ДАВЛЕНИЕ
Описание слайда:
ДЕФОРМАЦИЯ - ДАВЛЕНИЕ

Слайд 26

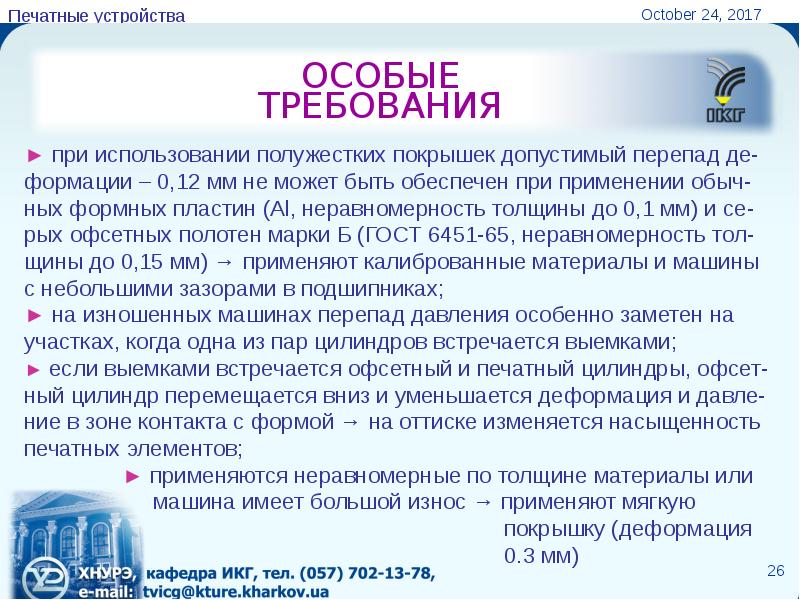

ОСОБЫЕ ТРЕБОВАНИЯ
Описание слайда:
ОСОБЫЕ ТРЕБОВАНИЯ

Слайд 27


СЖАТИЕ ОФСЕТНОГО ПОЛОТНА БЕЗ КОМПРЕССИОННОГО СЛОЯ
Описание слайда:
СЖАТИЕ ОФСЕТНОГО ПОЛОТНА БЕЗ КОМПРЕССИОННОГО СЛОЯ

Слайд 28


Сжатие офсетного полотна с компрессионным слоем
Описание слайда:
Сжатие офсетного полотна с компрессионным слоем

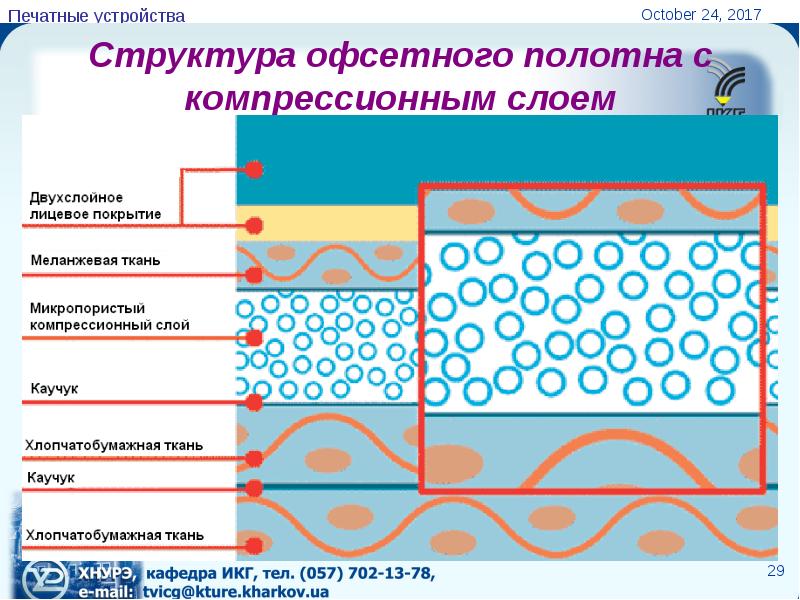

Слайд 29


Структура офсетного полотна с компрессионным слоем
Описание слайда:
Структура офсетного полотна с компрессионным слоем

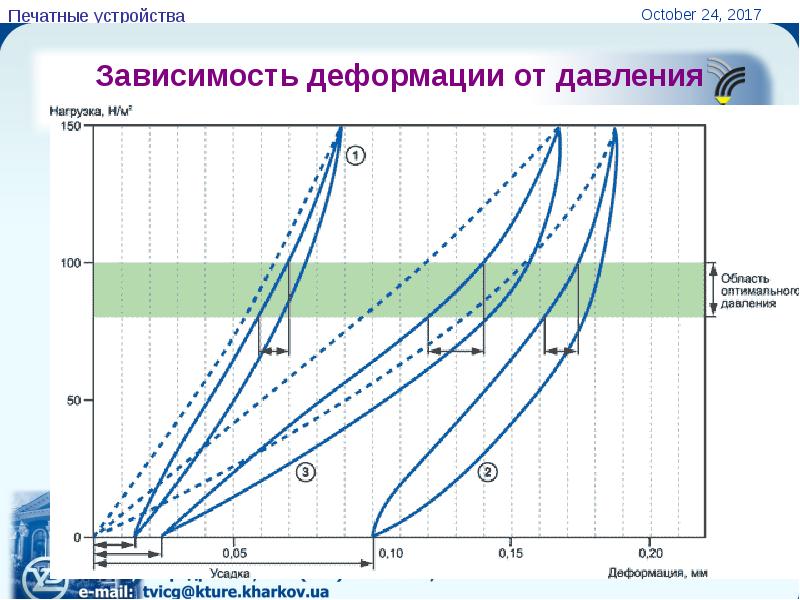

Слайд 30


Зависимость деформации от давления
Описание слайда:
Зависимость деформации от давления

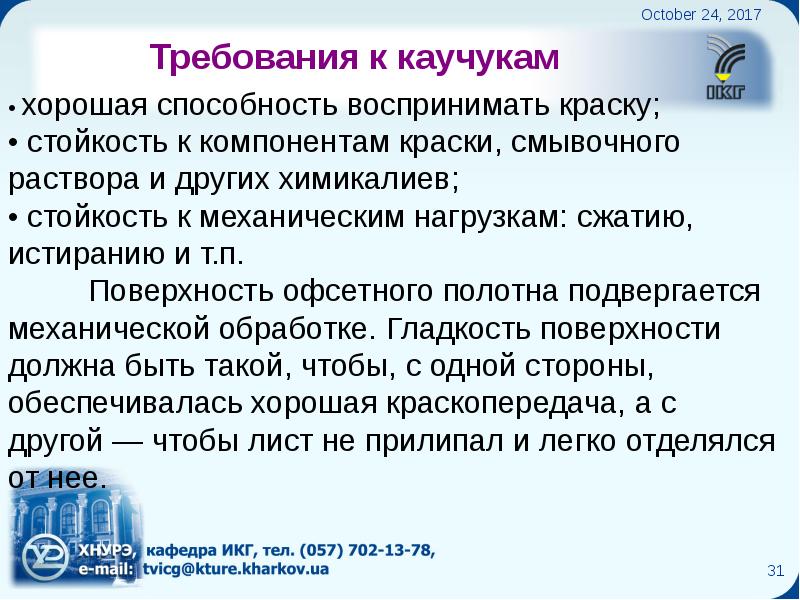

Слайд 31


Печатные устройства, слайд №31
Описание слайда:

Слайд 32


СТАНДАРТИЗАЦИЯ ОФСЕТНЫХ ПОЛОТЕН Характеристики офсетных полотен и методы их измерения описаны в стандартах DIN 16621 «Printing blankets for indirect...
Описание слайда:
СТАНДАРТИЗАЦИЯ ОФСЕТНЫХ ПОЛОТЕН Характеристики офсетных полотен и методы их измерения описаны в стандартах DIN 16621 «Printing blankets for indirect planography» (офсетные покрышки для непрямой плоской печати) и ISO/DIS 12636 «Graphic technology­blankets for offset printing» (покрышки для офсетной печати). Согласно DIN 16621 офсетное полотно, относительная деформация которого при нагрузке 100 Н/м2 больше 4,5%, следует считать компрессионным; если же деформация равна или меньше 4,5 %, такое полотно компрессионным не является.

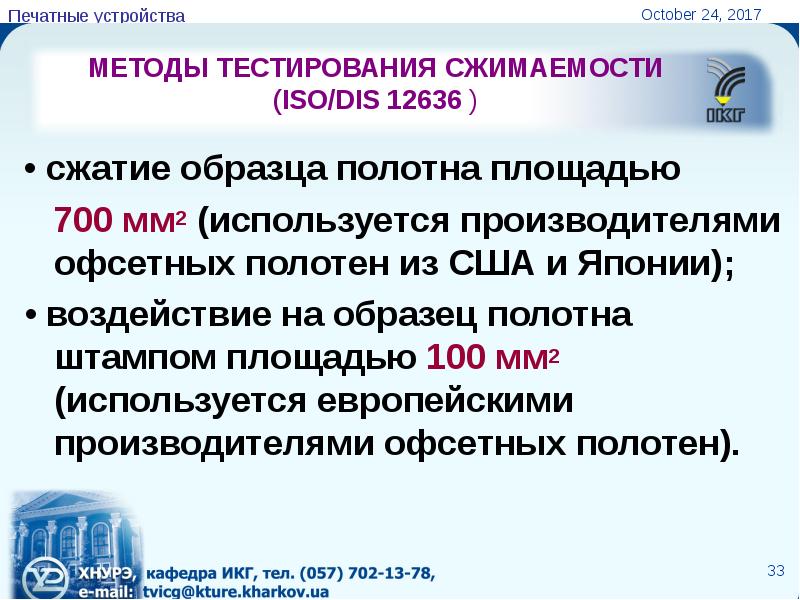

Слайд 33


МЕТОДЫ ТЕСТИРОВАНИЯ СЖИМАЕМОСТИ (ISO/DIS 12636 ) • сжатие образца полотна площадью 700 мм2 (используется производителями офсетных полотен из США и...
Описание слайда:
МЕТОДЫ ТЕСТИРОВАНИЯ СЖИМАЕМОСТИ (ISO/DIS 12636 ) • сжатие образца полотна площадью 700 мм2 (используется производителями офсетных полотен из США и Японии); • воздействие на образец полотна штампом площадью 100 мм2 (используется европейскими производителями офсетных полотен).

Слайд 34

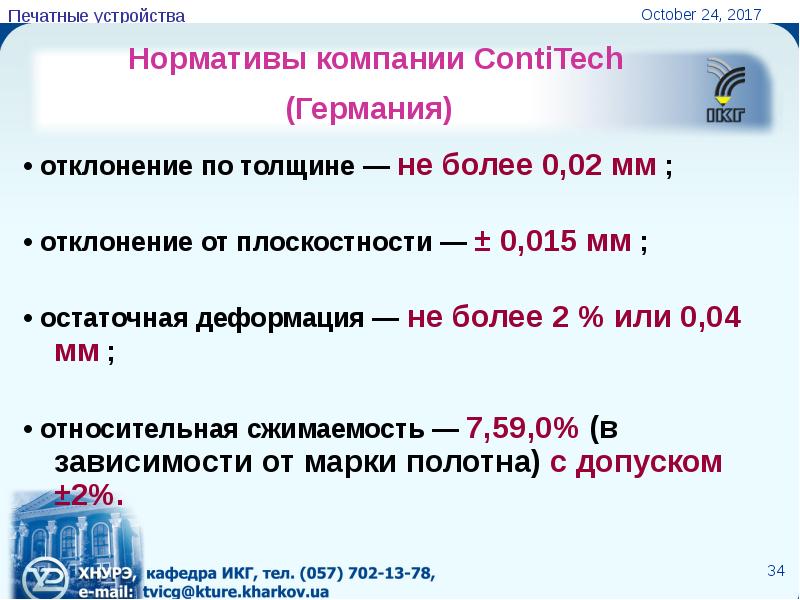

Нормативы компании ContiTech (Германия) • отклонение по толщине — не более 0,02 мм ; • отклонение от плоскостности — ± 0,015 мм ; • остаточная...
Описание слайда:
Нормативы компании ContiTech (Германия) • отклонение по толщине — не более 0,02 мм ; • отклонение от плоскостности — ± 0,015 мм ; • остаточная деформация — не более 2 % или 0,04 мм ; • относительная сжимаемость — 7,5­9,0% (в зависимости от марки полотна) с допуском ±2%.

Слайд 35

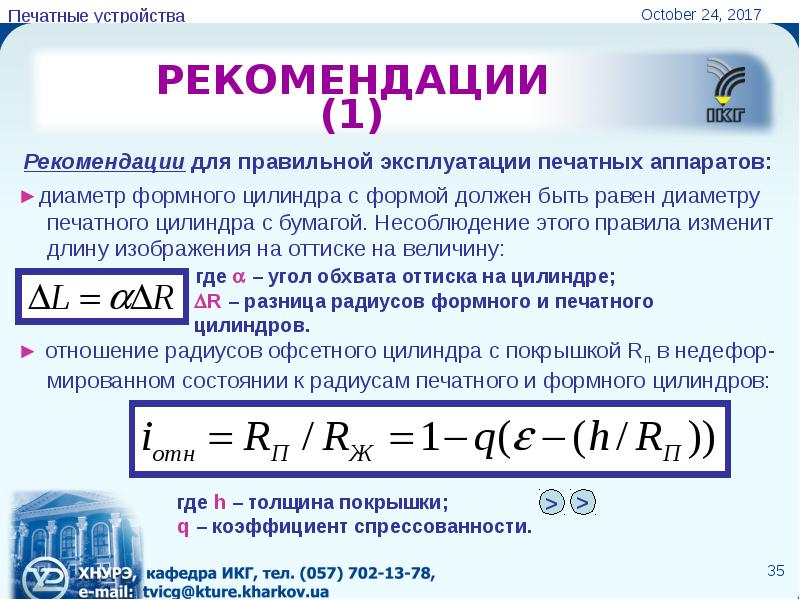

РЕКОМЕНДАЦИИ (1)
Описание слайда:
РЕКОМЕНДАЦИИ (1)

Слайд 36

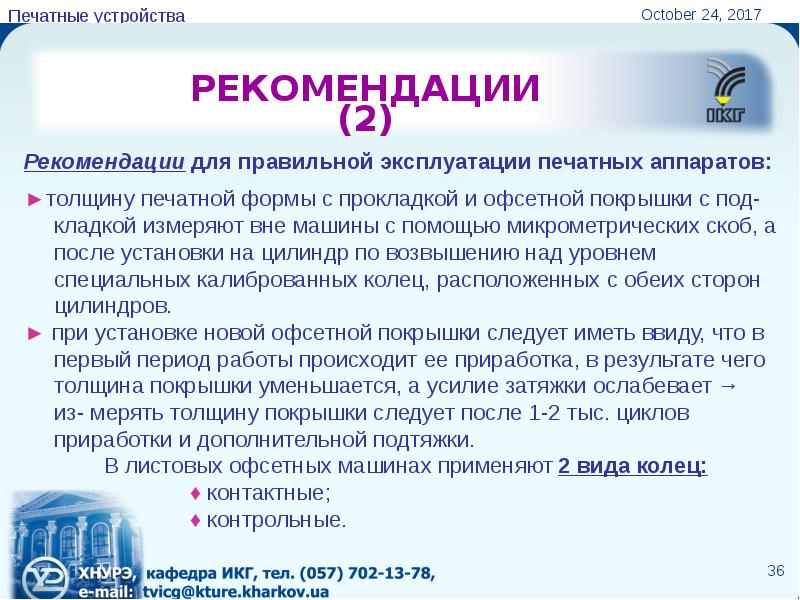

РЕКОМЕНДАЦИИ (2)
Описание слайда:
РЕКОМЕНДАЦИИ (2)

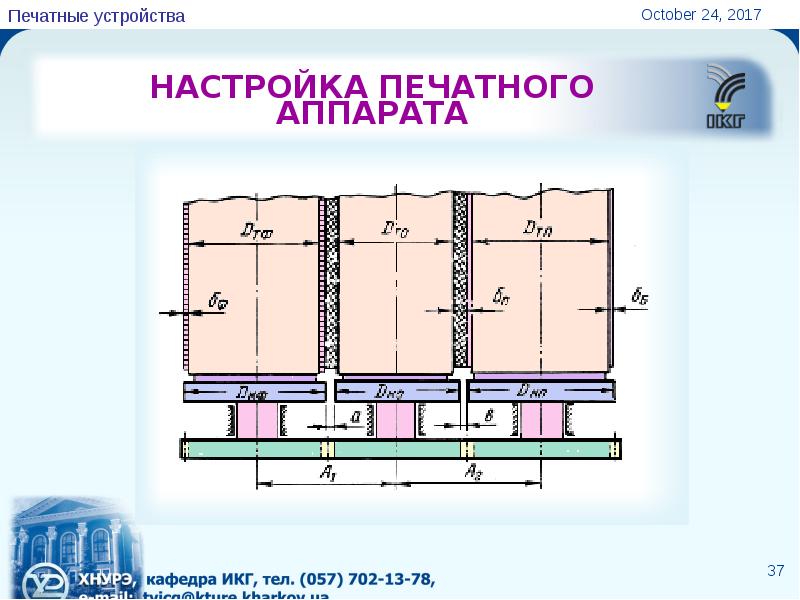

Слайд 37


НАСТРОЙКА ПЕЧАТНОГО АППАРАТА
Описание слайда:
НАСТРОЙКА ПЕЧАТНОГО АППАРАТА

Слайд 38

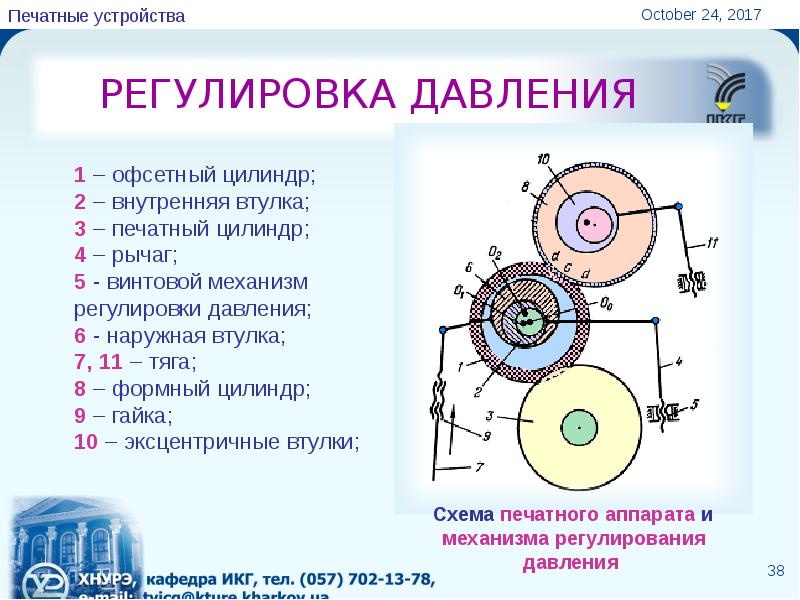

РЕГУЛИРОВКА ДАВЛЕНИЯ
Описание слайда:
РЕГУЛИРОВКА ДАВЛЕНИЯ

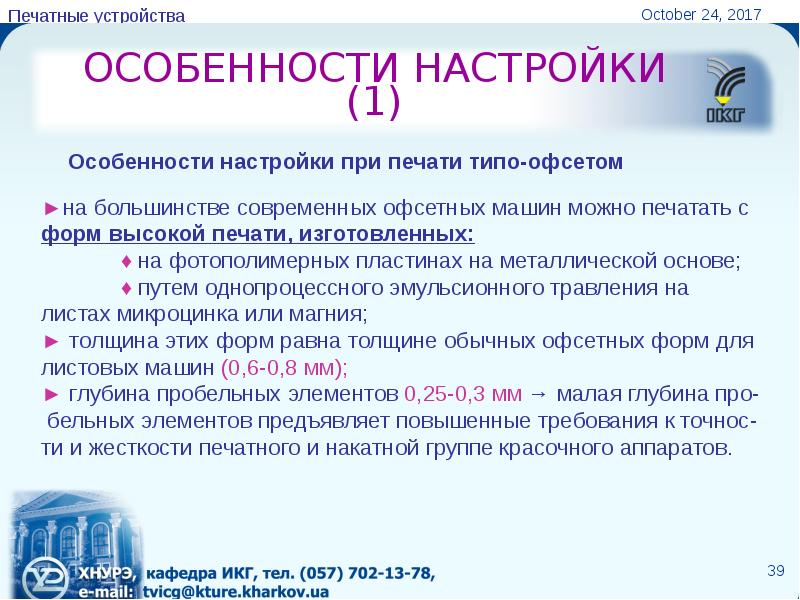

Слайд 39


ОСОБЕННОСТИ НАСТРОЙКИ (1)
Описание слайда:
ОСОБЕННОСТИ НАСТРОЙКИ (1)

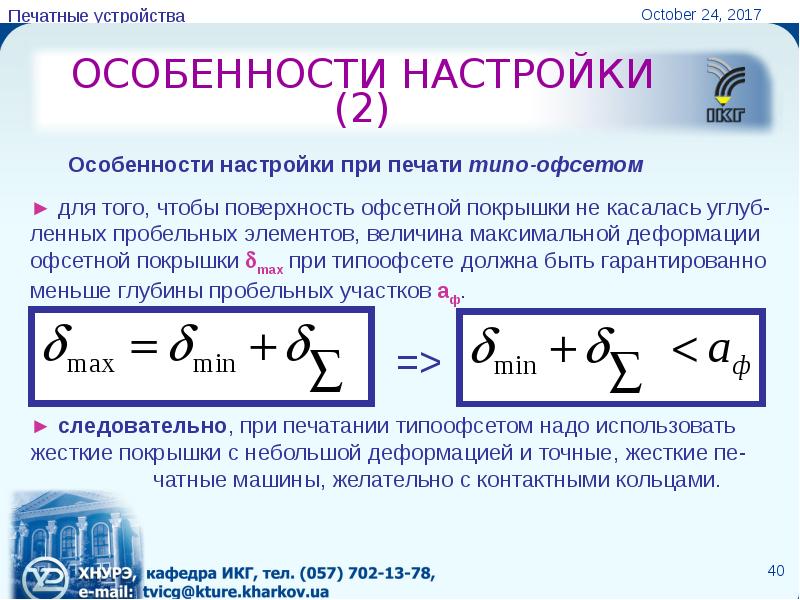

Слайд 40


ОСОБЕННОСТИ НАСТРОЙКИ (2)
Описание слайда:
ОСОБЕННОСТИ НАСТРОЙКИ (2)

Слайд 41

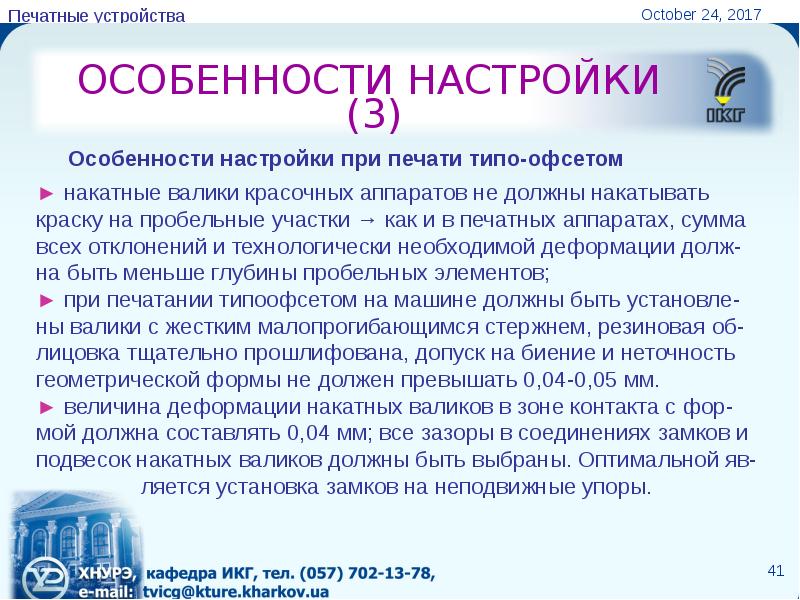

ОСОБЕННОСТИ НАСТРОЙКИ (3)
Описание слайда:
ОСОБЕННОСТИ НАСТРОЙКИ (3)

Слайд 42


Схема рулонной машины глубокой печати I — размоточное устройство; II — печатная секция; III — приемное устройство
Описание слайда:
Схема рулонной машины глубокой печати I — размоточное устройство; II — печатная секция; III — приемное устройство

Слайд 43

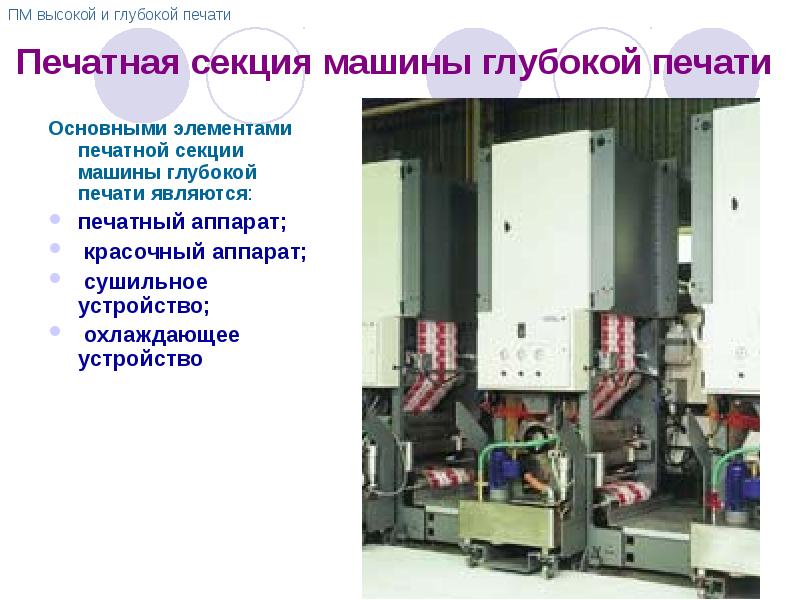

Печатная секция машины глубокой печати Основными элементами печатной секции машины глубокой печати являются: печатный аппарат; красочный аппарат;...
Описание слайда:
Печатная секция машины глубокой печати Основными элементами печатной секции машины глубокой печати являются: печатный аппарат; красочный аппарат; сушильное устройство; охлаждающее устройство

Слайд 44

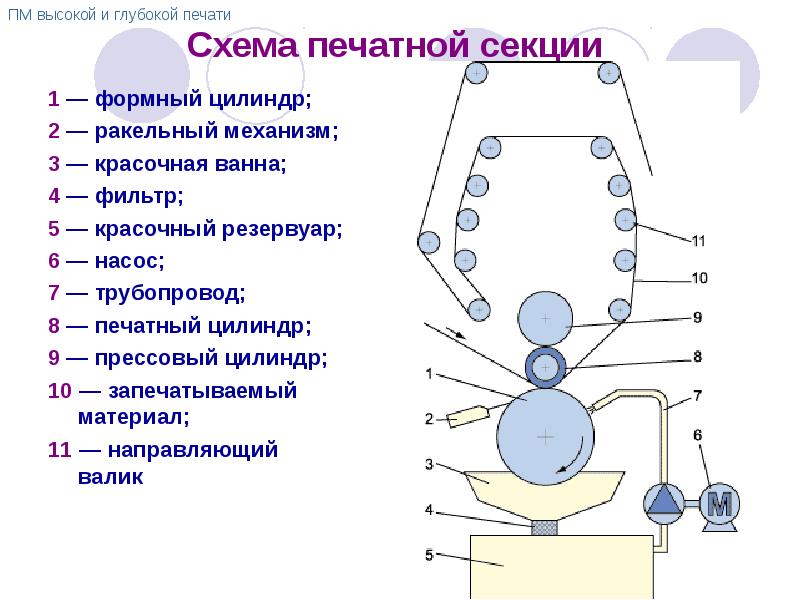

Схема печатной секции 1 — формный цилиндр; 2 — ракельный механизм; 3 — красочная ванна; 4 — фильтр; 5 — красочный резервуар; 6 — насос; 7 —...
Описание слайда:
Схема печатной секции 1 — формный цилиндр; 2 — ракельный механизм; 3 — красочная ванна; 4 — фильтр; 5 — красочный резервуар; 6 — насос; 7 — трубопровод; 8 — печатный цилиндр; 9 — прессовый цилиндр; 10 — запечатываемый материал; 11 — направляющий валик

Слайд 45


Схема печатной секции рулонной машины глубокой печати (КВА)
Описание слайда:
Схема печатной секции рулонной машины глубокой печати (КВА)

Слайд 46

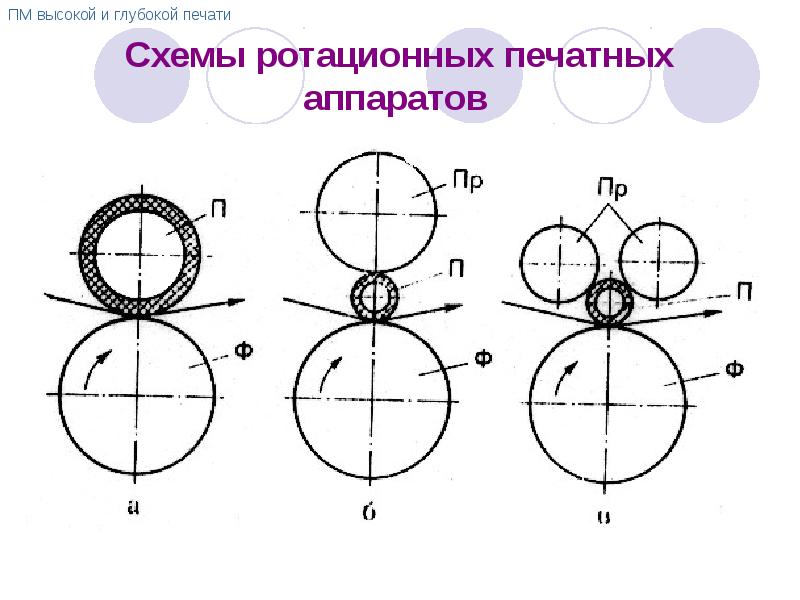

Схемы ротационных печатных аппаратов
Описание слайда:
Схемы ротационных печатных аппаратов

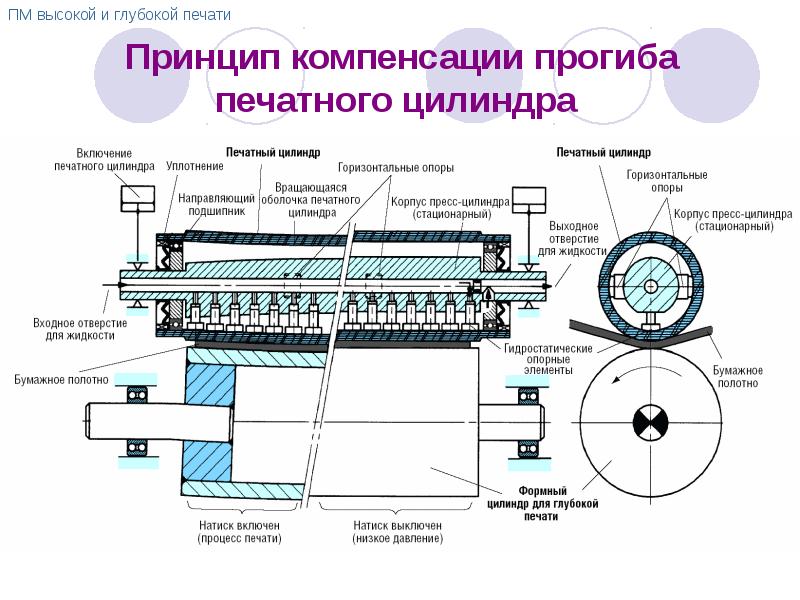

Слайд 47


Принцип компенсации прогиба печатного цилиндра
Описание слайда:
Принцип компенсации прогиба печатного цилиндра

Слайд 48

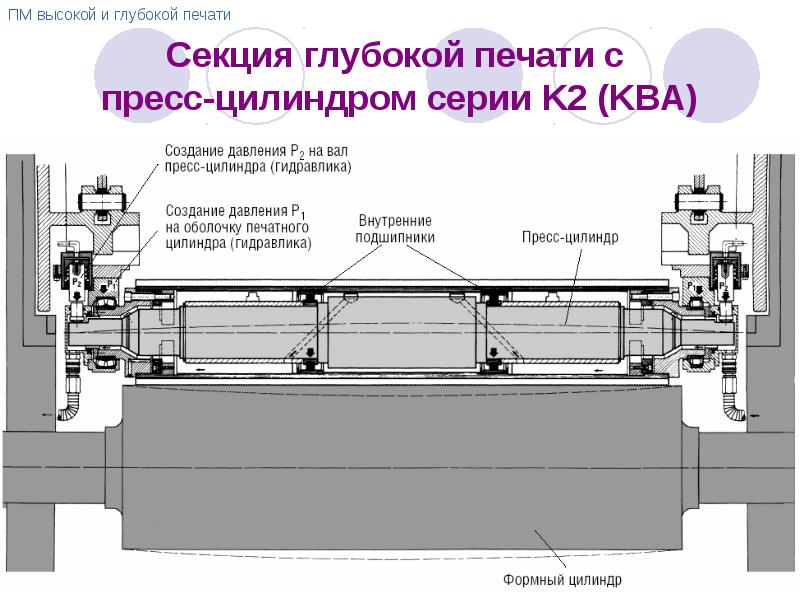

Секция глубокой печати с пресс-цилиндром серии K2 (KBA)
Описание слайда:
Секция глубокой печати с пресс-цилиндром серии K2 (KBA)

Слайд 49

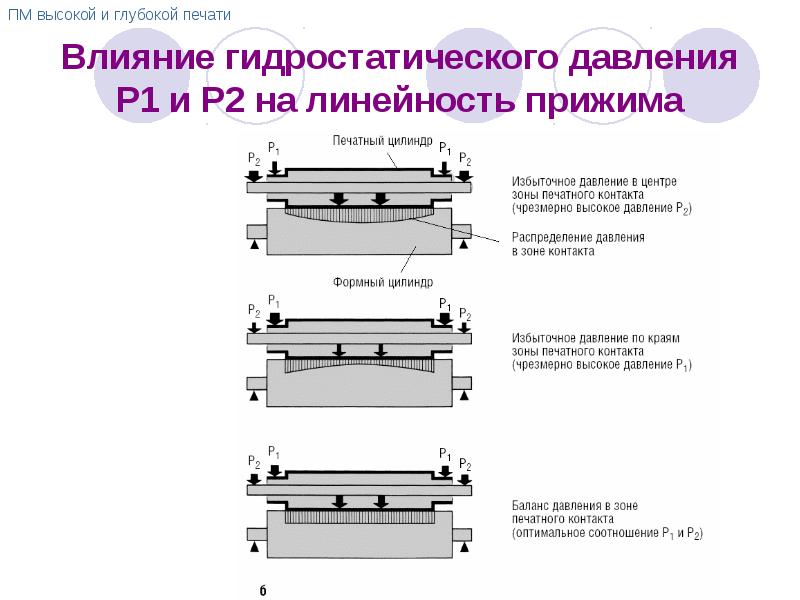

Влияние гидростатического давления P1 и P2 на линейность прижима
Описание слайда:
Влияние гидростатического давления P1 и P2 на линейность прижима

Слайд 50

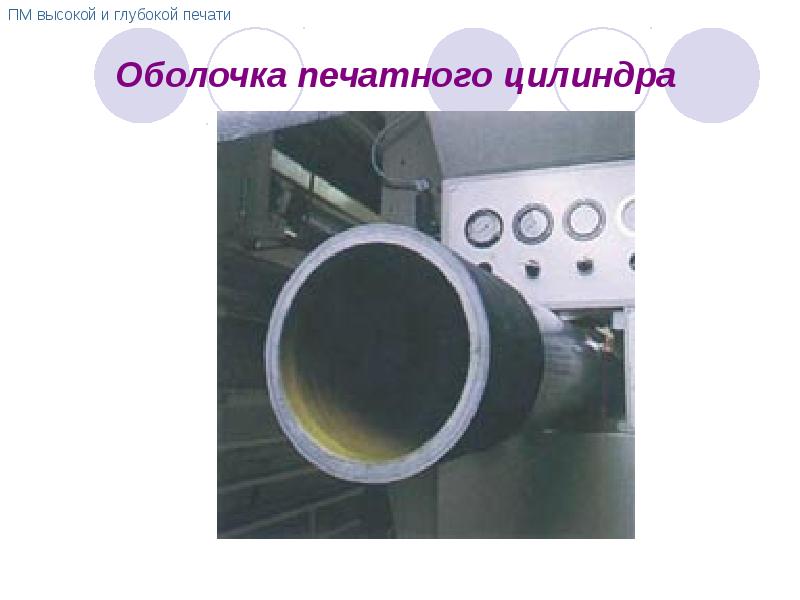

Оболочка печатного цилиндра
Описание слайда:
Оболочка печатного цилиндра

Слайд 51

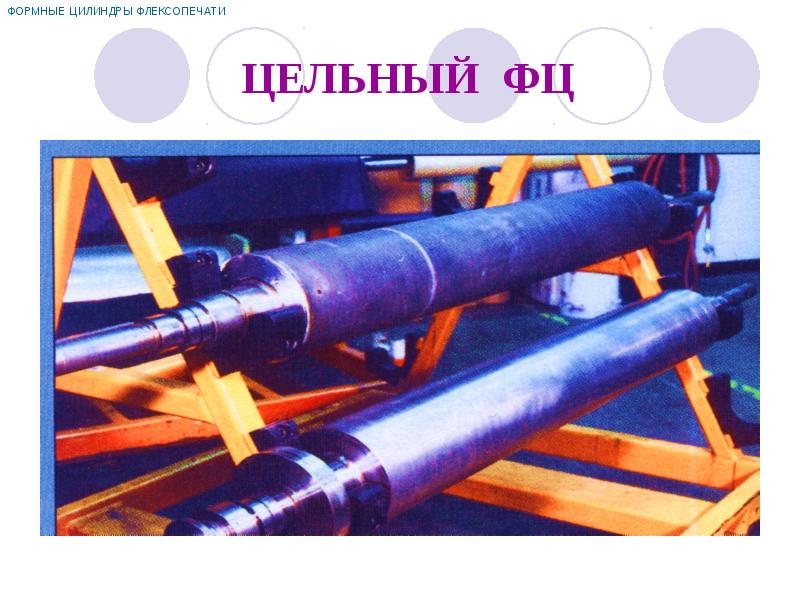

ЦЕЛЬНЫЙ ФЦ
Описание слайда:
ЦЕЛЬНЫЙ ФЦ

Слайд 52

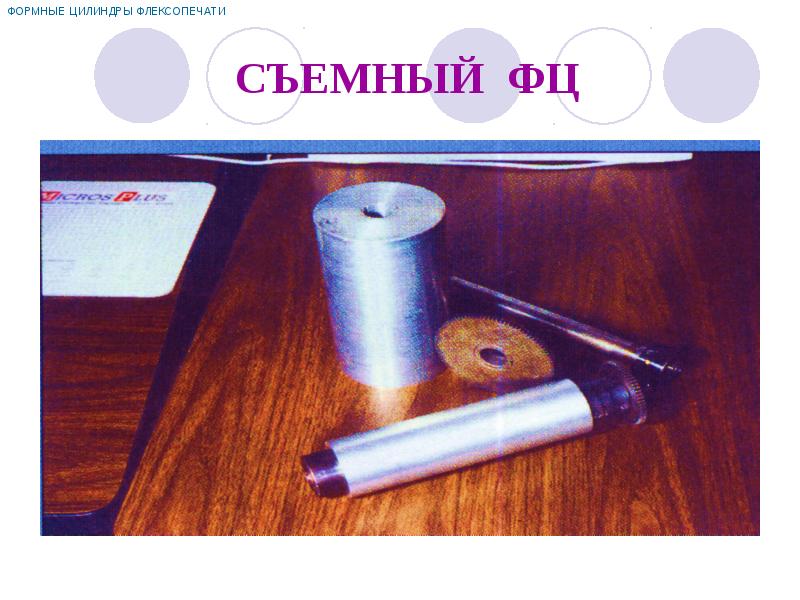

СЪЕМНЫЙ ФЦ
Описание слайда:
СЪЕМНЫЙ ФЦ

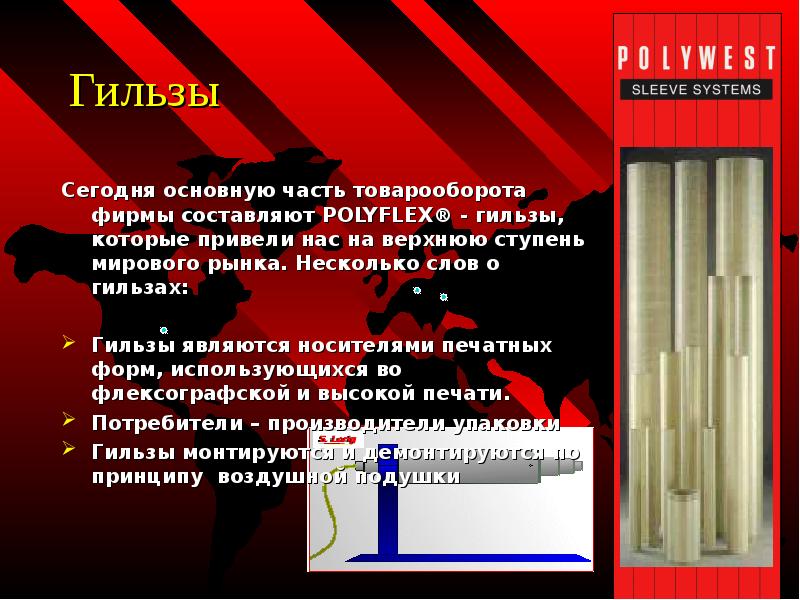

Слайд 53


Гильзы Сегодня основную часть товарооборота фирмы составляют POLYFLEX® - гильзы, которые привели нас на верхнюю ступень мирового рынка. Несколько...
Описание слайда:
Гильзы Сегодня основную часть товарооборота фирмы составляют POLYFLEX® - гильзы, которые привели нас на верхнюю ступень мирового рынка. Несколько слов о гильзах: Гильзы являются носителями печатных форм, использующихся во флексографской и высокой печати. Потребители – производители упаковки Гильзы монтируются и демонтируются по принципу воздушной подушки

Слайд 54

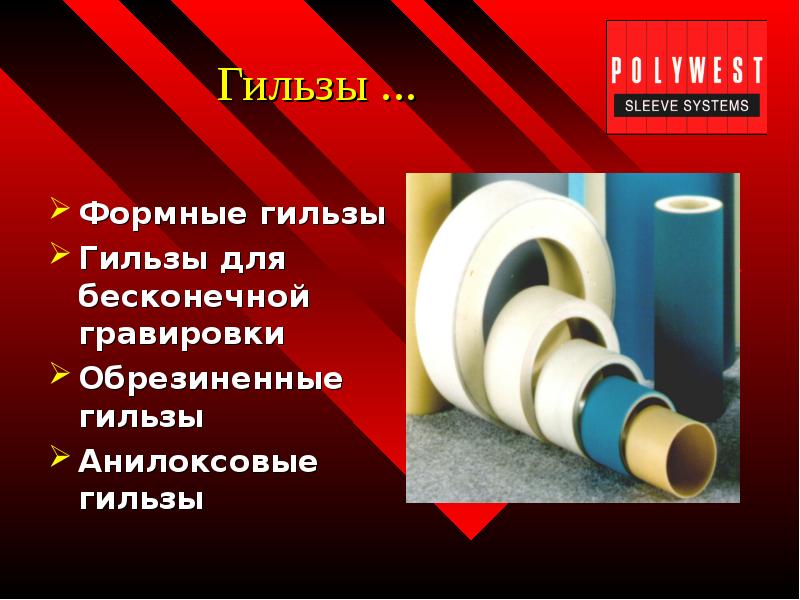

Гильзы ... Формные гильзы Гильзы для бесконечной гравировки Обрезиненные гильзы Анилоксовые гильзы
Описание слайда:
Гильзы ... Формные гильзы Гильзы для бесконечной гравировки Обрезиненные гильзы Анилоксовые гильзы

Слайд 55

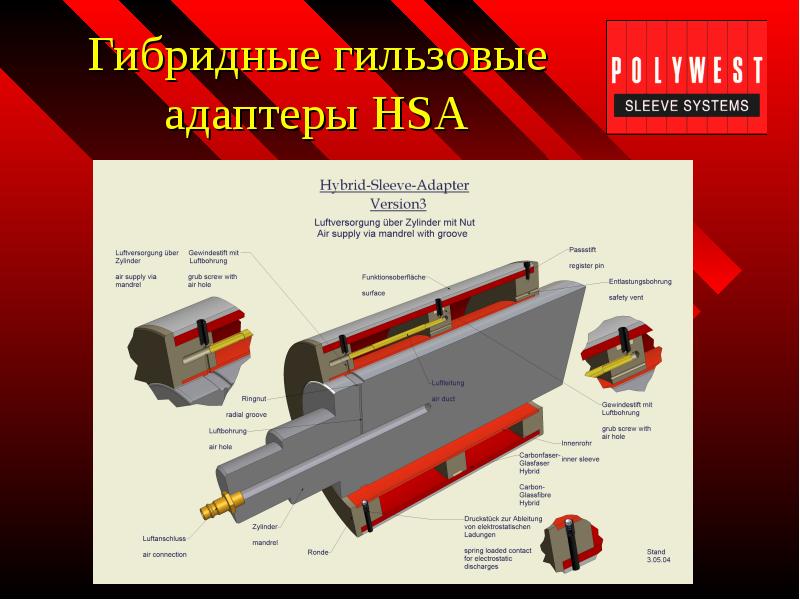

Гибридные гильзовые адаптеры HSA
Описание слайда:
Гибридные гильзовые адаптеры HSA

Слайд 56

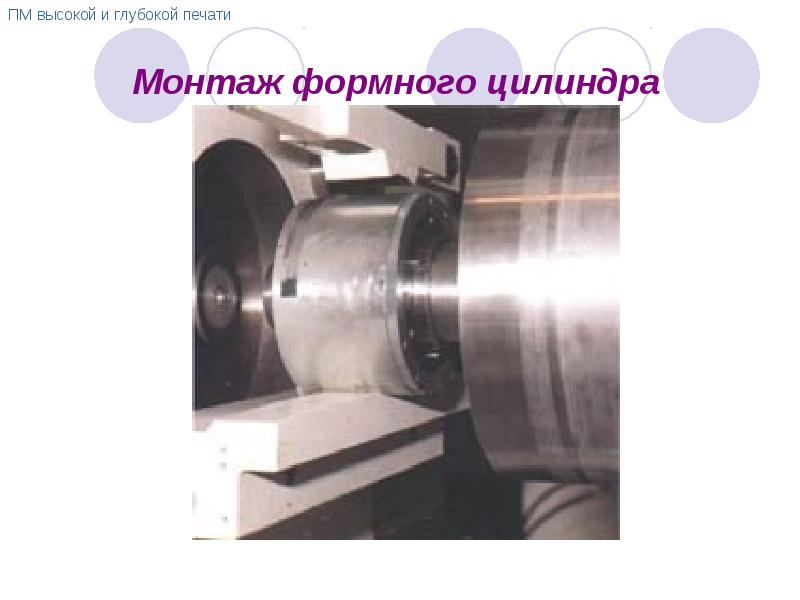

Монтаж формного цилиндра
Описание слайда:
Монтаж формного цилиндра

Слайд 57

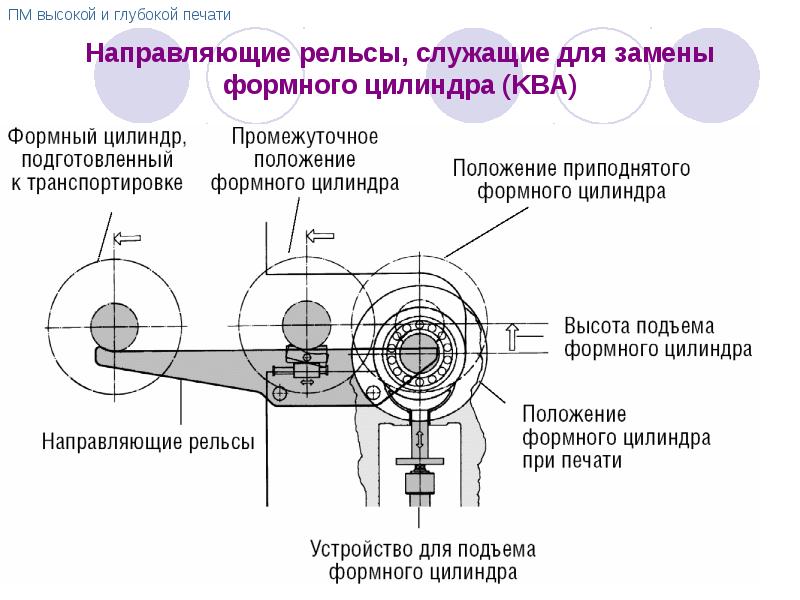

Направляющие рельсы, служащие для замены формного цилиндра (KBA)
Описание слайда:
Направляющие рельсы, служащие для замены формного цилиндра (KBA)

Слайд 58

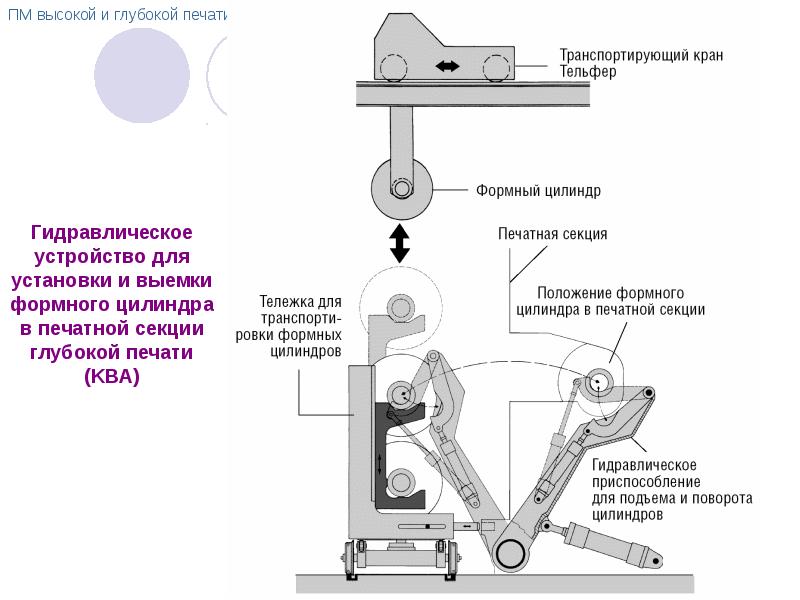

Гидравлическое устройство для установки и выемки формного цилиндра в печатной секции глубокой печати (KBA)
Описание слайда:
Гидравлическое устройство для установки и выемки формного цилиндра в печатной секции глубокой печати (KBA)

Слайд 59

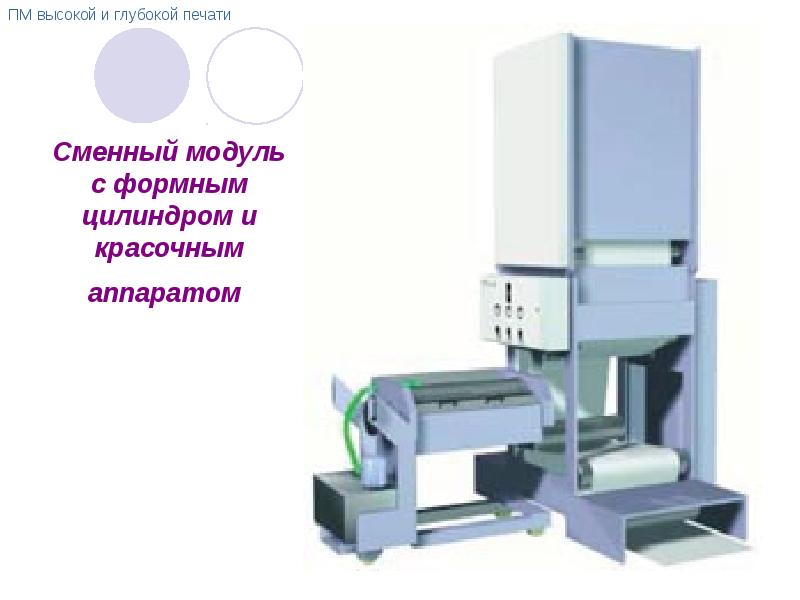

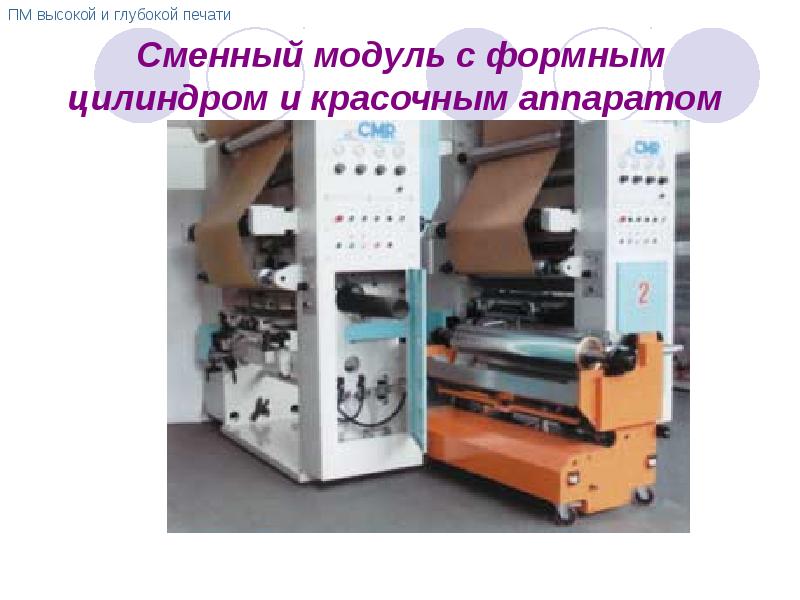

Сменный модуль с формным цилиндром и красочным аппаратом
Описание слайда:
Сменный модуль с формным цилиндром и красочным аппаратом

Слайд 60


Сменный модуль с формным цилиндром и красочным аппаратом
Описание слайда:
Сменный модуль с формным цилиндром и красочным аппаратом

Слайд 61

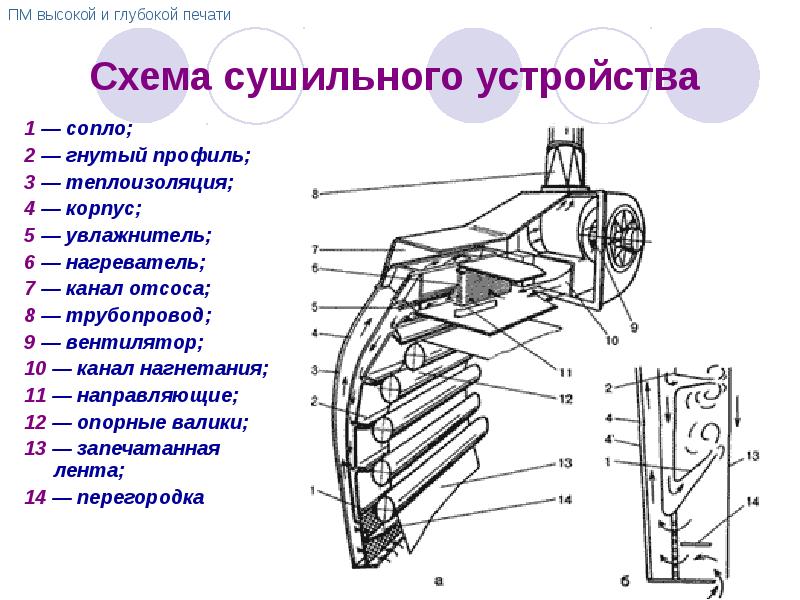

Схема сушильного устройства 1 — сопло; 2 — гнутый профиль; 3 — теплоизоляция; 4 — корпус; 5 — увлажнитель; 6 — нагреватель; 7 — канал отсоса; 8 —...
Описание слайда:
Схема сушильного устройства 1 — сопло; 2 — гнутый профиль; 3 — теплоизоляция; 4 — корпус; 5 — увлажнитель; 6 — нагреватель; 7 — канал отсоса; 8 — трубопровод; 9 — вентилятор; 10 — канал нагнетания; 11 — направляющие; 12 — опорные валики; 13 — запечатанная лента; 14 — перегородка

Слайд 62

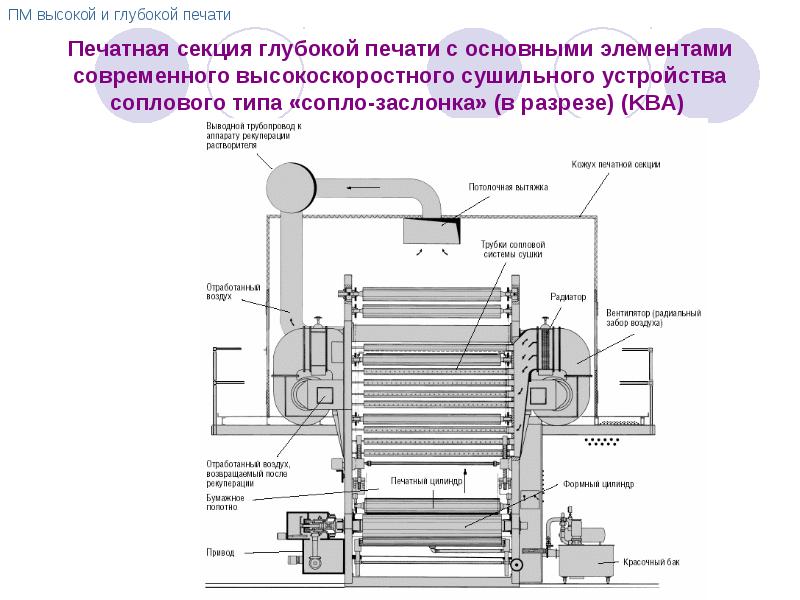

Печатная секция глубокой печати с основными элементами современного высокоскоростного сушильного устройства соплового типа «сопло-заслонка» (в...
Описание слайда:
Печатная секция глубокой печати с основными элементами современного высокоскоростного сушильного устройства соплового типа «сопло-заслонка» (в разрезе) (KBA)

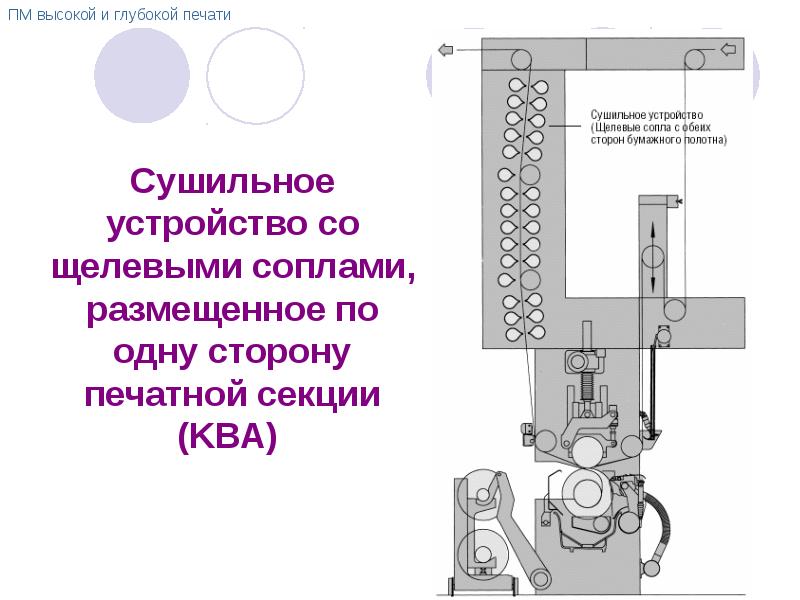

Слайд 63


Сушильное устройство со щелевыми соплами, размещенное по одну сторону печатной секции (KBA)
Описание слайда:
Сушильное устройство со щелевыми соплами, размещенное по одну сторону печатной секции (KBA)

Слайд 64

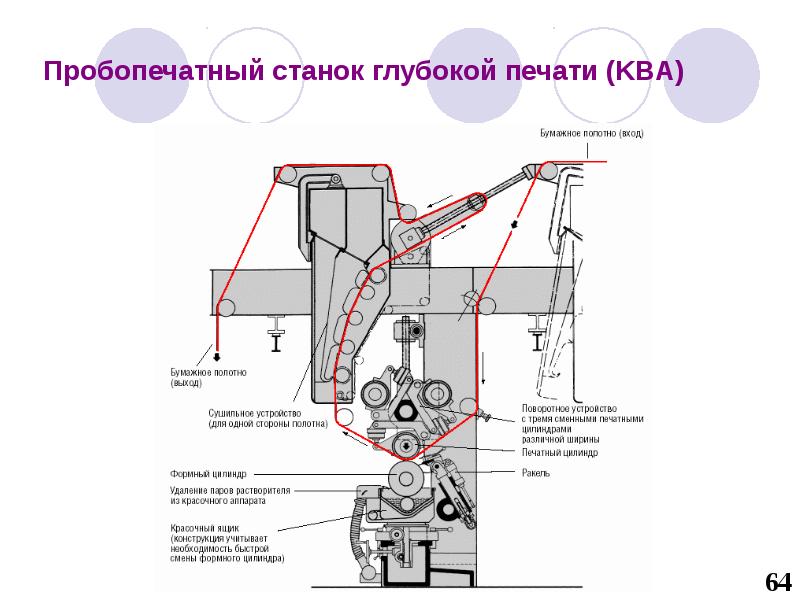

Пробопечатный станок глубокой печати (KBA)
Описание слайда:
Пробопечатный станок глубокой печати (KBA)

Слайд 65


4-секционная пробопечатная машина глубокой печати
Описание слайда:
4-секционная пробопечатная машина глубокой печати

Слайд 66

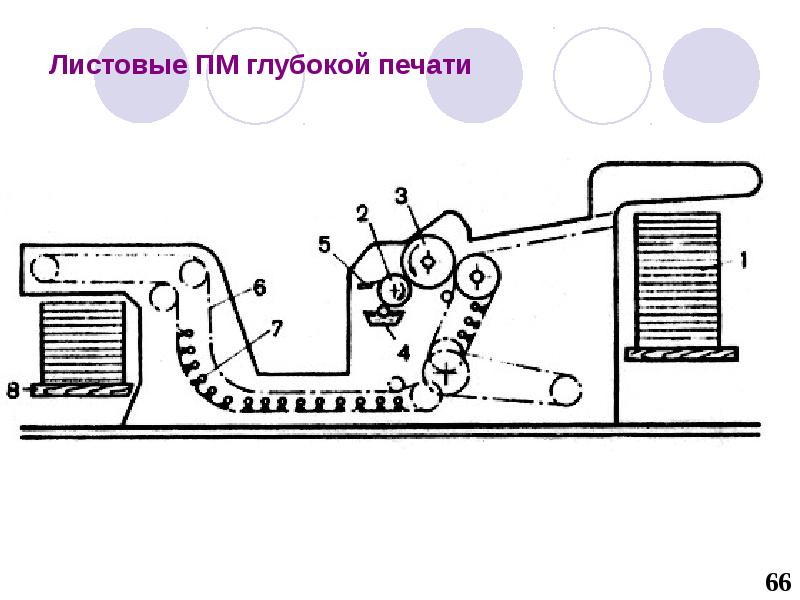

Листовые ПМ глубокой печати
Описание слайда:
Листовые ПМ глубокой печати

Слайд 67

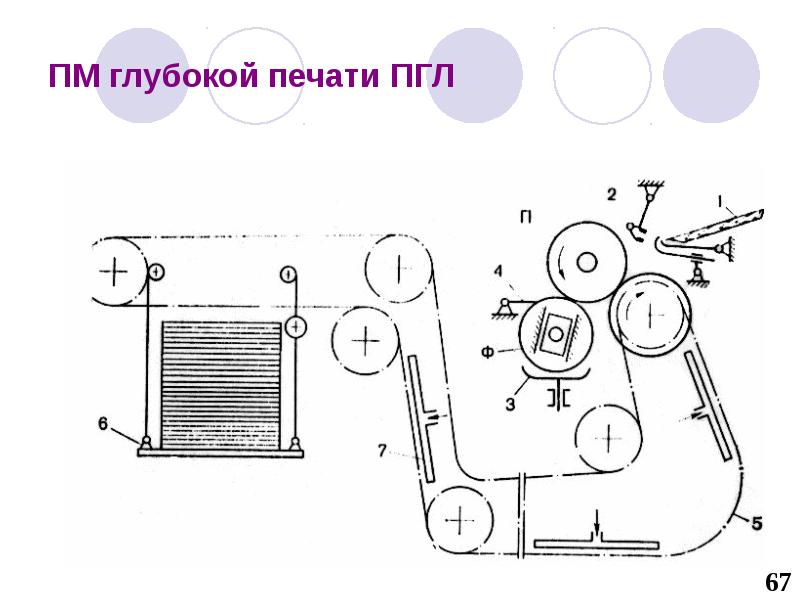

ПМ глубокой печати ПГЛ
Описание слайда:
ПМ глубокой печати ПГЛ

Слайд 68

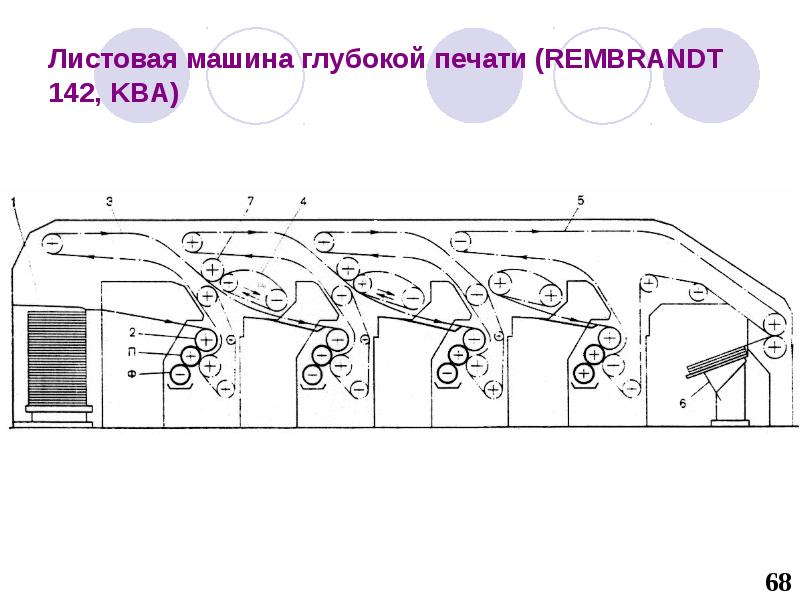

Листовая машина глубокой печати (REMBRANDT 142, KBA)
Описание слайда:
Листовая машина глубокой печати (REMBRANDT 142, KBA)

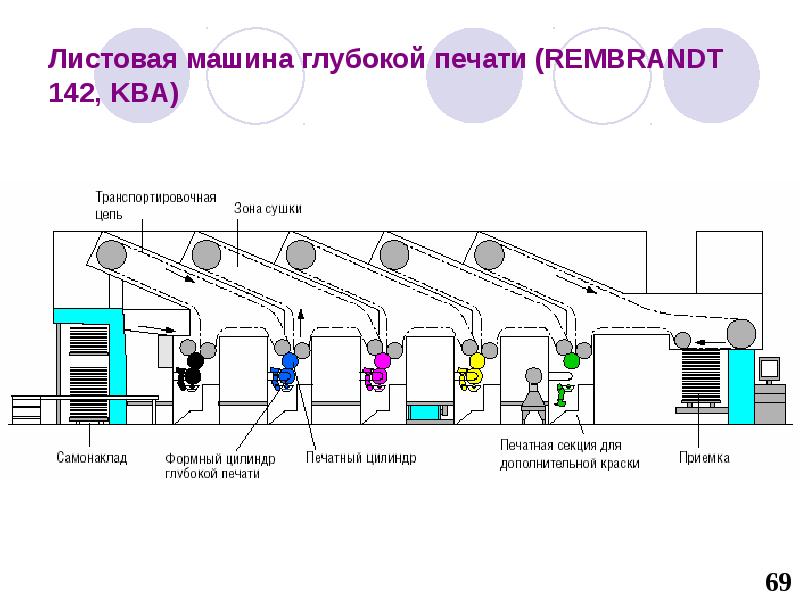

Слайд 69


Листовая машина глубокой печати (REMBRANDT 142, KBA)
Описание слайда:
Листовая машина глубокой печати (REMBRANDT 142, KBA)

Слайд 70

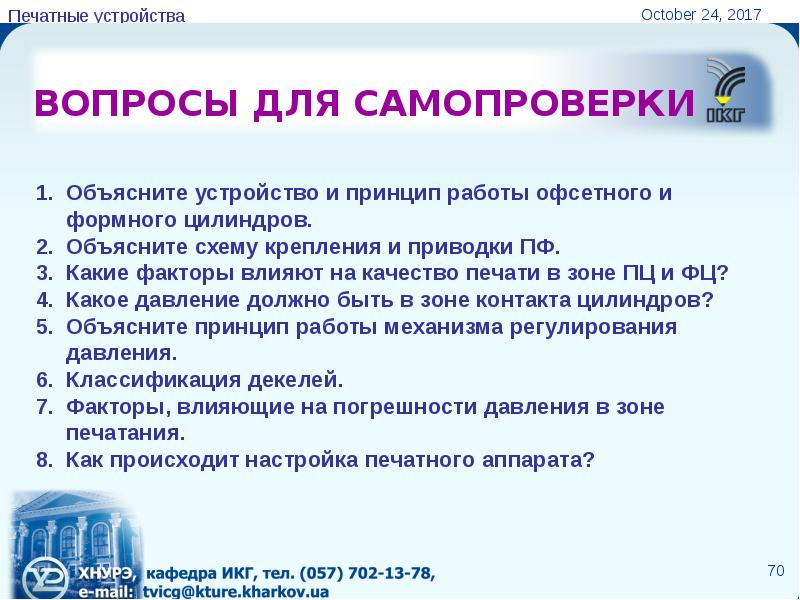

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ
Описание слайда:
ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ
