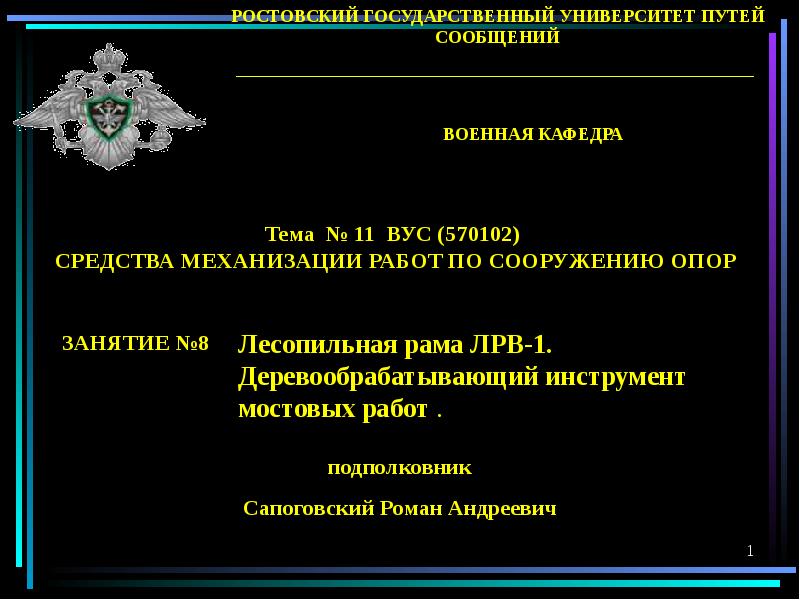

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

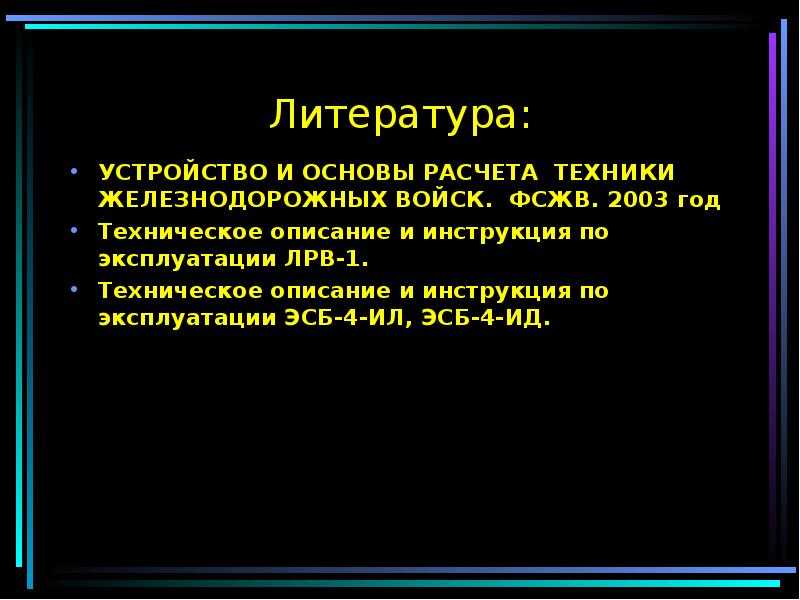

Литература: УСТРОЙСТВО И ОСНОВЫ РАСЧЕТА ТЕХНИКИ ЖЕЛЕЗНОДОРОЖНЫХ ВОЙСК. ФСЖВ. 2003 год Техническое описание и инструкция по эксплуатации ЛРВ-1. Техническое описание и инструкция по эксплуатации ЭСБ-4-ИЛ, ЭСБ-4-ИД.

Слайд 3

Описание слайда:

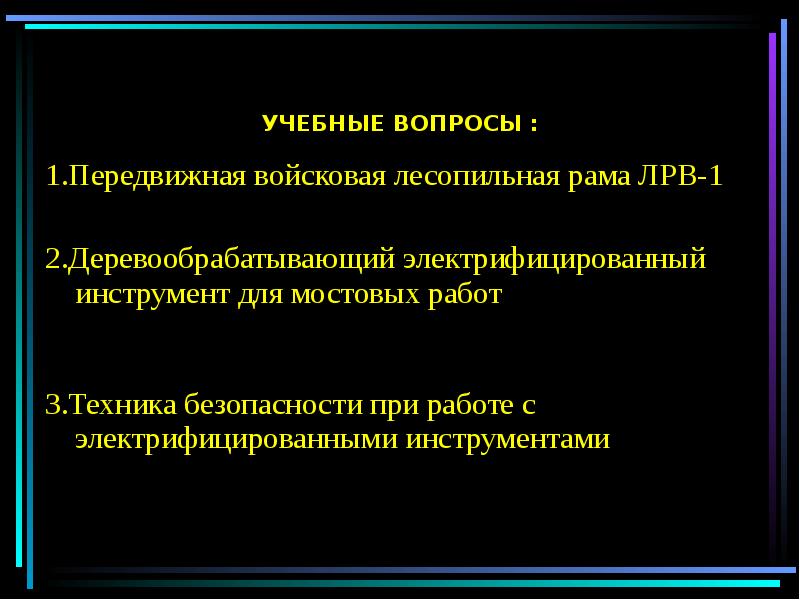

УЧЕБНЫЕ ВОПРОСЫ :

Слайд 4

Описание слайда:

1 учебный вопрос.

Слайд 5

Описание слайда:

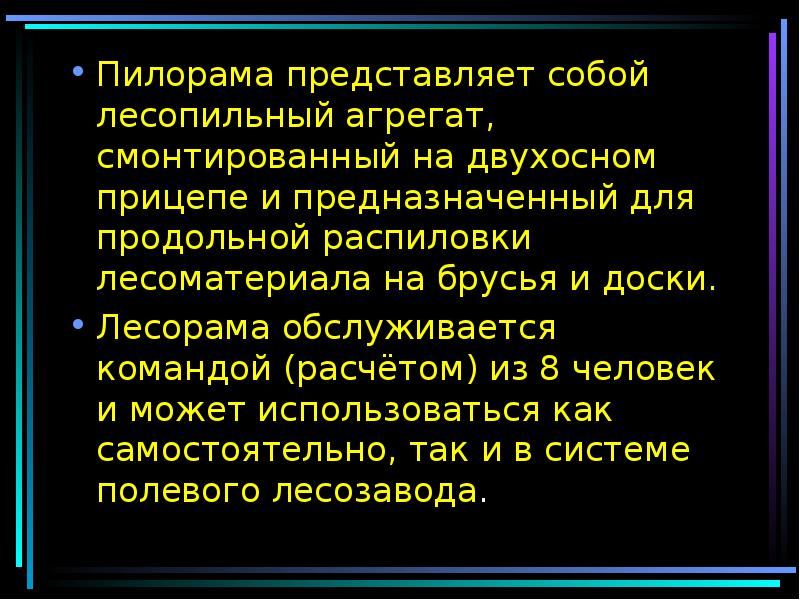

Пилорама представляет собой лесопильный агрегат, смонтированный на двухосном прицепе и предназначенный для продольной распиловки лесоматериала на брусья и доски. Пилорама представляет собой лесопильный агрегат, смонтированный на двухосном прицепе и предназначенный для продольной распиловки лесоматериала на брусья и доски. Лесорама обслуживается командой (расчётом) из 8 человек и может использоваться как самостоятельно, так и в системе полевого лесозавода.

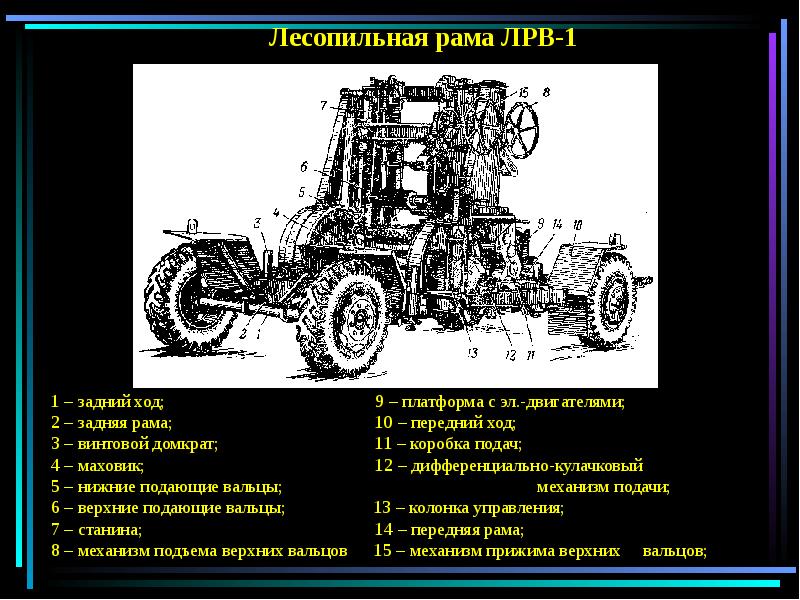

Слайд 6

Описание слайда:

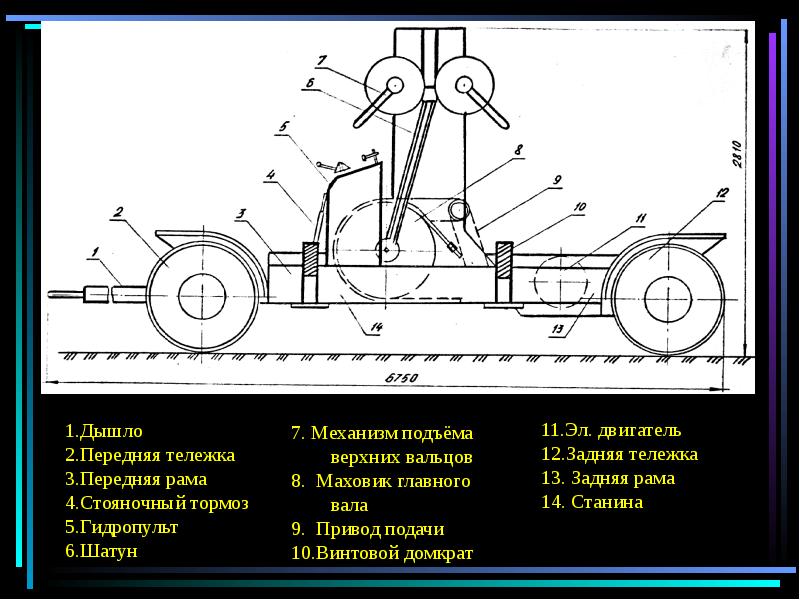

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

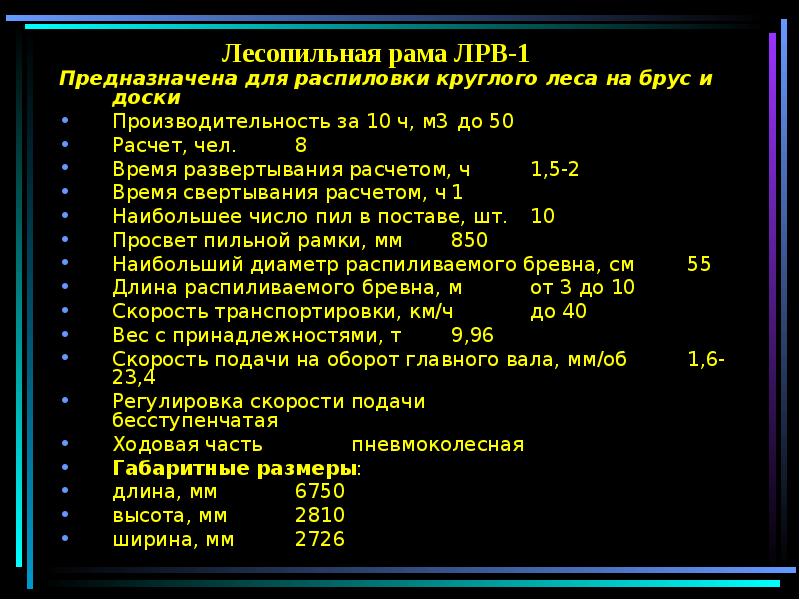

Предназначена для распиловки круглого леса на брус и доски Предназначена для распиловки круглого леса на брус и доски Производительность за 10 ч, м3 до 50 Расчет, чел. 8 Время развертывания расчетом, ч 1,5-2 Время свертывания расчетом, ч 1 Наибольшее число пил в поставе, шт. 10 Просвет пильной рамки, мм 850 Наибольший диаметр распиливаемого бревна, см 55 Длина распиливаемого бревна, м от 3 до 10 Скорость транспортировки, км/ч до 40 Вес с принадлежностями, т 9,96 Скорость подачи на оборот главного вала, мм/об 1,6-23,4 Регулировка скорости подачи бесступенчатая Ходовая часть пневмоколесная Габаритные размеры: длина, мм 6750 высота, мм 2810 ширина, мм 2726

Слайд 9

Описание слайда:

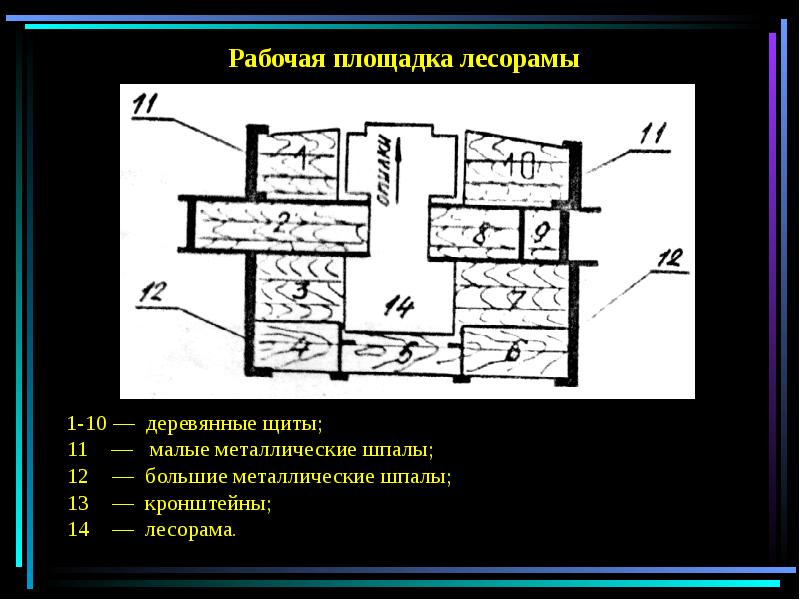

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

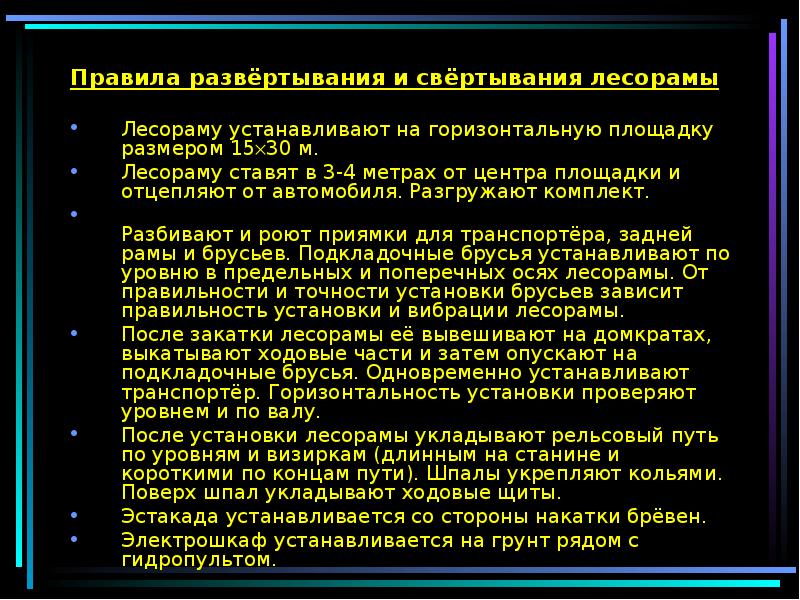

Правила развёртывания и свёртывания лесорамы Лесораму устанавливают на горизонтальную площадку размером 1530 м. Лесораму ставят в 3-4 метрах от центра площадки и отцепляют от автомобиля. Разгружают комплект. Разбивают и роют приямки для транспортёра, задней рамы и брусьев. Подкладочные брусья устанавливают по уровню в предельных и поперечных осях лесорамы. От правильности и точности установки брусьев зависит правильность установки и вибрации лесорамы. После закатки лесорамы её вывешивают на домкратах, выкатывают ходовые части и затем опускают на подкладочные брусья. Одновременно устанавливают транспортёр. Горизонтальность установки проверяют уровнем и по валу. После установки лесорамы укладывают рельсовый путь по уровням и визиркам (длинным на станине и короткими по концам пути). Шпалы укрепляют кольями. Поверх шпал укладывают ходовые щиты. Эстакада устанавливается со стороны накатки брёвен. Электрошкаф устанавливается на грунт рядом с гидропультом.

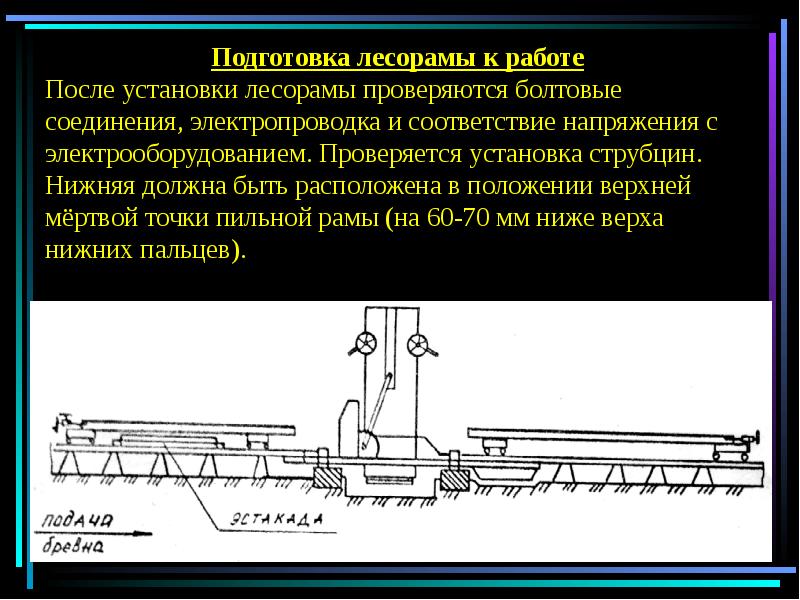

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

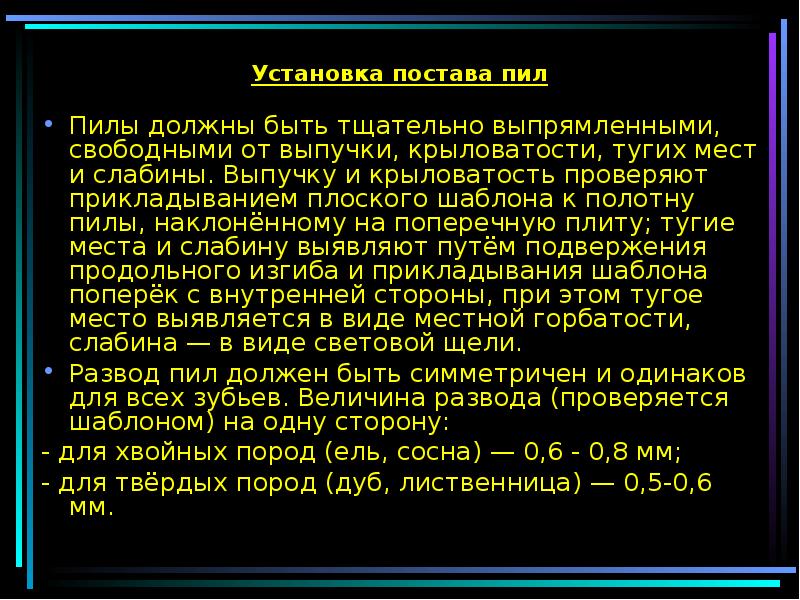

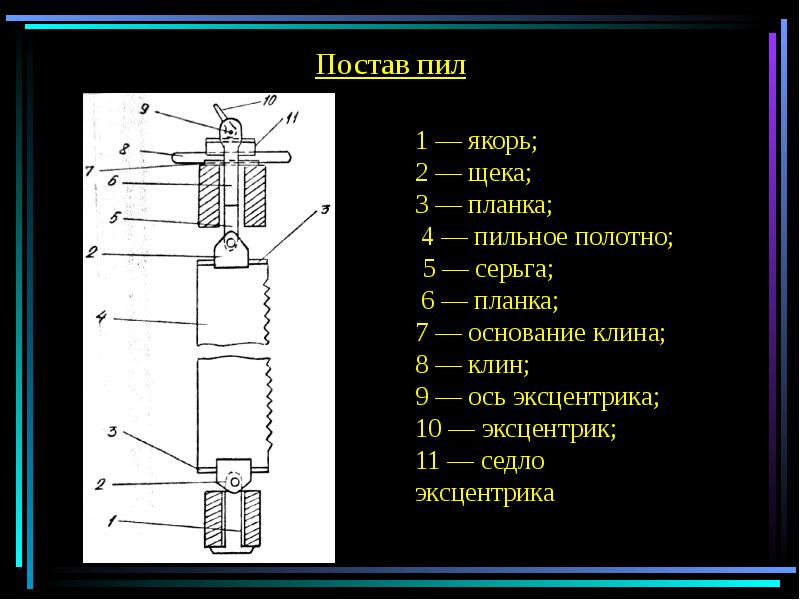

Установка постава пил Пилы должны быть тщательно выпрямленными, свободными от выпучки, крыловатости, тугих мест и слабины. Выпучку и крыловатость проверяют прикладыванием плоского шаблона к полотну пилы, наклонённому на поперечную плиту; тугие места и слабину выявляют путём подвержения продольного изгиба и прикладывания шаблона поперёк с внутренней стороны, при этом тугое место выявляется в виде местной горбатости, слабина — в виде световой щели. Развод пил должен быть симметричен и одинаков для всех зубьев. Величина развода (проверяется шаблоном) на одну сторону: - для хвойных пород (ель, сосна) — 0,6 - 0,8 мм; - для твёрдых пород (дуб, лиственница) — 0,5-0,6 мм.

Слайд 14

Описание слайда:

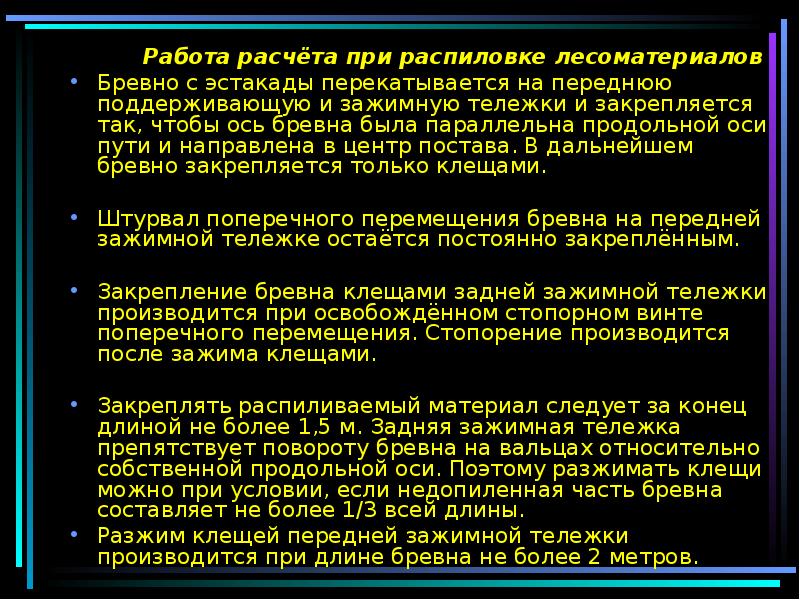

Работа расчёта при распиловке лесоматериалов Работа расчёта при распиловке лесоматериалов Бревно с эстакады перекатывается на переднюю поддерживающую и зажимную тележки и закрепляется так, чтобы ось бревна была параллельна продольной оси пути и направлена в центр постава. В дальнейшем бревно закрепляется только клещами. Штурвал поперечного перемещения бревна на передней зажимной тележке остаётся постоянно закреплённым. Закрепление бревна клещами задней зажимной тележки производится при освобождённом стопорном винте поперечного перемещения. Стопорение производится после зажима клещами. Закреплять распиливаемый материал следует за конец длиной не более 1,5 м. Задняя зажимная тележка препятствует повороту бревна на вальцах относительно собственной продольной оси. Поэтому разжимать клещи можно при условии, если недопиленная часть бревна составляет не более 1/3 всей длины. Разжим клещей передней зажимной тележки производится при длине бревна не более 2 метров.

Слайд 15

Описание слайда:

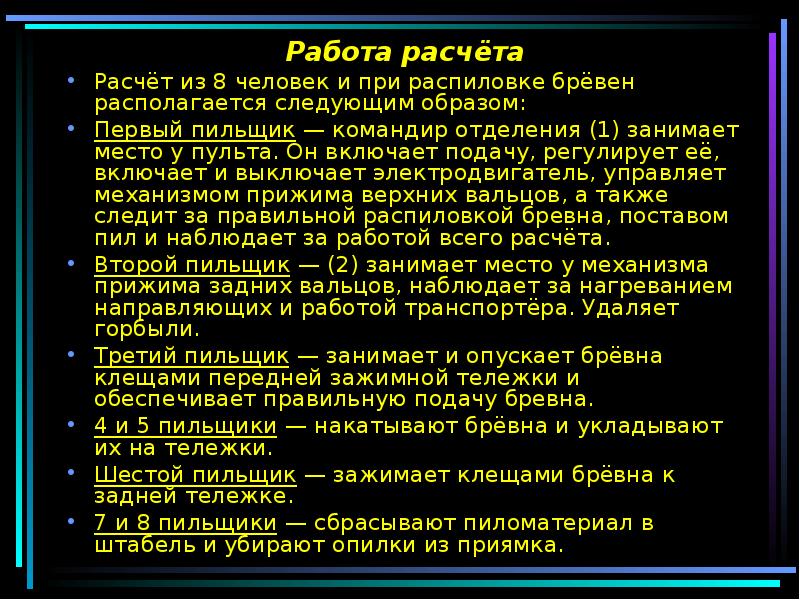

Работа расчёта Работа расчёта Расчёт из 8 человек и при распиловке брёвен располагается следующим образом: Первый пильщик — командир отделения (1) занимает место у пульта. Он включает подачу, регулирует её, включает и выключает электродвигатель, управляет механизмом прижима верхних вальцов, а также следит за правильной распиловкой бревна, поставом пил и наблюдает за работой всего расчёта. Второй пильщик — (2) занимает место у механизма прижима задних вальцов, наблюдает за нагреванием направляющих и работой транспортёра. Удаляет горбыли. Третий пильщик — занимает и опускает брёвна клещами передней зажимной тележки и обеспечивает правильную подачу бревна. 4 и 5 пильщики — накатывают брёвна и укладывают их на тележки. Шестой пильщик — зажимает клещами брёвна к задней тележке. 7 и 8 пильщики — сбрасывают пиломатериал в штабель и убирают опилки из приямка.

Слайд 16

Описание слайда:

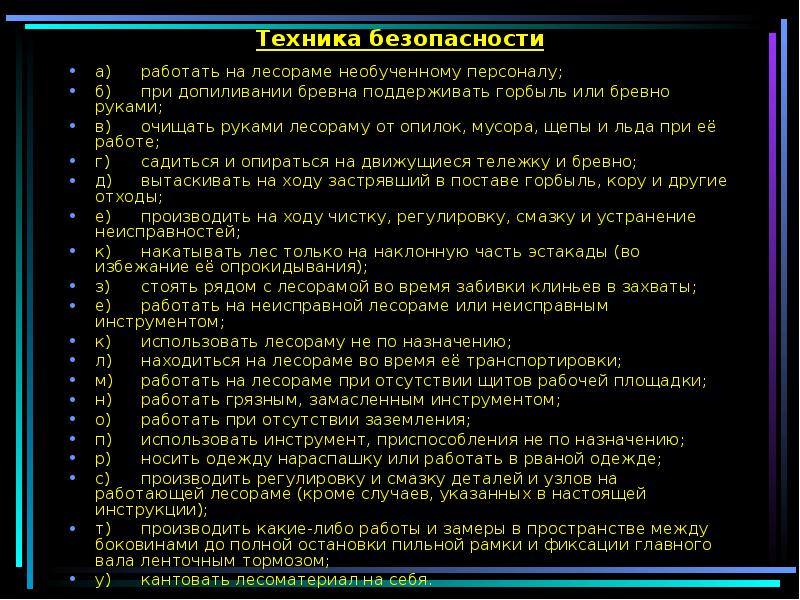

Техника безопасности а) работать на лесораме необученному персоналу; б) при допиливании бревна поддерживать горбыль или бревно руками; в) очищать руками лесораму от опилок, мусора, щепы и льда при её работе; г) садиться и опираться на движущиеся тележку и бревно; д) вытаскивать на ходу застрявший в поставе горбыль, кору и другие отходы; е) производить на ходу чистку, регулировку, смазку и устранение неисправностей; к) накатывать лес только на наклонную часть эстакады (во избежание её опрокидывания); з) стоять рядом с лесорамой во время забивки клиньев в захваты; е) работать на неисправной лесораме или неисправным инструментом; к) использовать лесораму не по назначению; л) находиться на лесораме во время её транспортировки; м) работать на лесораме при отсутствии щитов рабочей площадки; н) работать грязным, замасленным инструментом; о) работать при отсутствии заземления; п) использовать инструмент, приспособления не по назначению; р) носить одежду нараспашку или работать в рваной одежде; с) производить регулировку и смазку деталей и узлов на работающей лесораме (кроме случаев, указанных в настоящей инструкции); т) производить какие-либо работы и замеры в пространстве между боковинами до полной остановки пильной рамки и фиксации главного вала ленточным тормозом; у) кантовать лесоматериал на себя.

Слайд 17

Описание слайда:

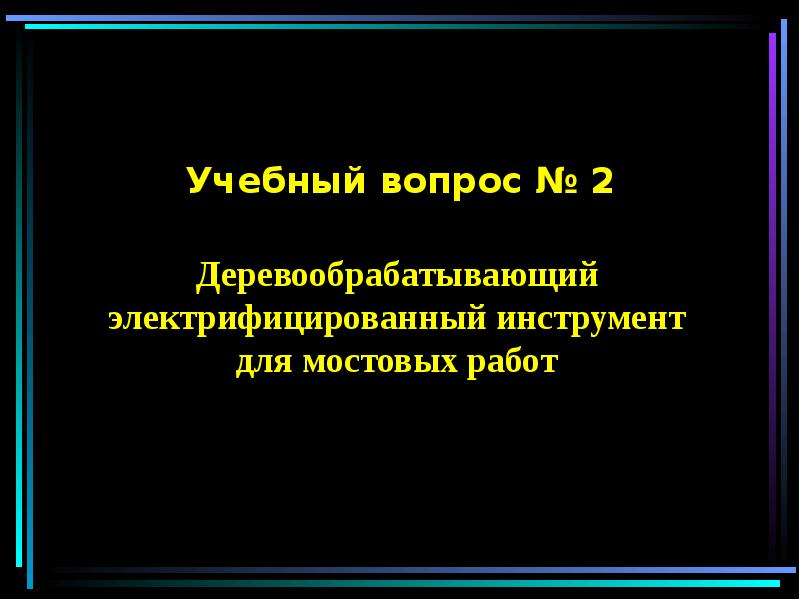

Учебный вопрос № 2 Учебный вопрос № 2

Слайд 18

Описание слайда:

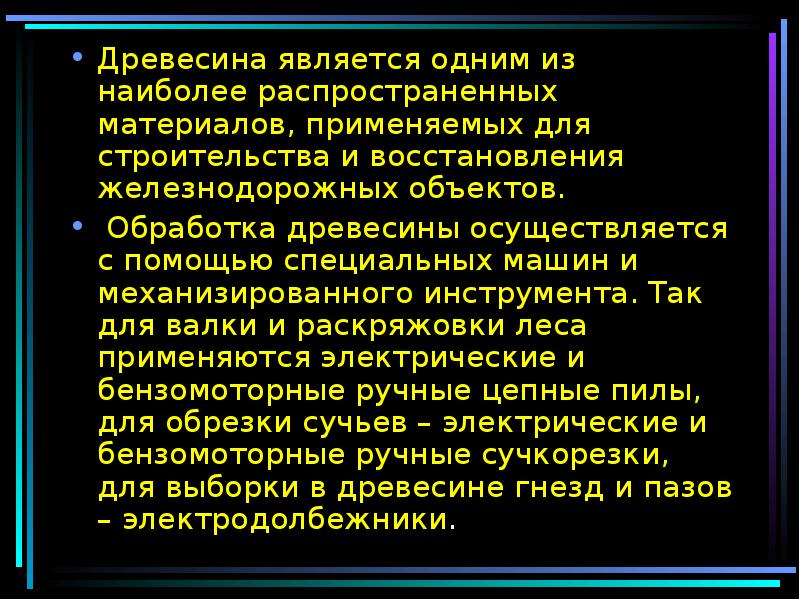

Древесина является одним из наиболее распространенных материалов, применяемых для строительства и восстановления железнодорожных объектов. Древесина является одним из наиболее распространенных материалов, применяемых для строительства и восстановления железнодорожных объектов. Обработка древесины осуществляется с помощью специальных машин и механизированного инструмента. Так для валки и раскряжовки леса применяются электрические и бензомоторные ручные цепные пилы, для обрезки сучьев – электрические и бензомоторные ручные сучкорезки, для выборки в древесине гнезд и пазов – электродолбежники.

Слайд 19

Описание слайда:

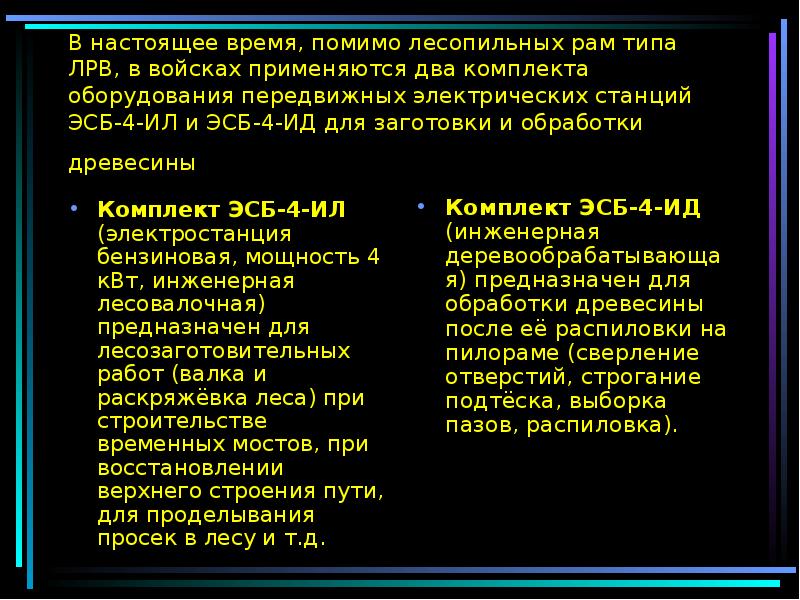

В настоящее время, помимо лесопильных рам типа ЛРВ, в войсках применяются два комплекта оборудования передвижных электрических станций ЭСБ-4-ИЛ и ЭСБ-4-ИД для заготовки и обработки древесины Комплект ЭСБ-4-ИЛ (электростанция бензиновая, мощность 4 кВт, инженерная лесовалочная) предназначен для лесозаготовительных работ (валка и раскряжёвка леса) при строительстве временных мостов, при восстановлении верхнего строения пути, для проделывания просек в лесу и т.д.

Слайд 20

Описание слайда:

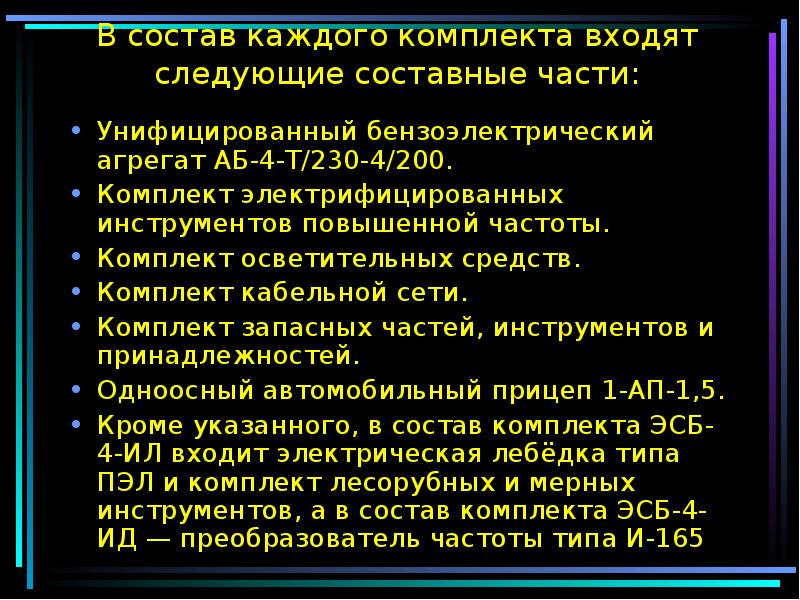

В состав каждого комплекта входят следующие составные части: Унифицированный бензоэлектрический агрегат АБ-4-Т/230-4/200. Комплект электрифицированных инструментов повышенной частоты. Комплект осветительных средств. Комплект кабельной сети. Комплект запасных частей, инструментов и принадлежностей. Одноосный автомобильный прицеп 1-АП-1,5. Кроме указанного, в состав комплекта ЭСБ-4-ИЛ входит электрическая лебёдка типа ПЭЛ и комплект лесорубных и мерных инструментов, а в состав комплекта ЭСБ-4-ИД — преобразователь частоты типа И-165

Слайд 21

Описание слайда:

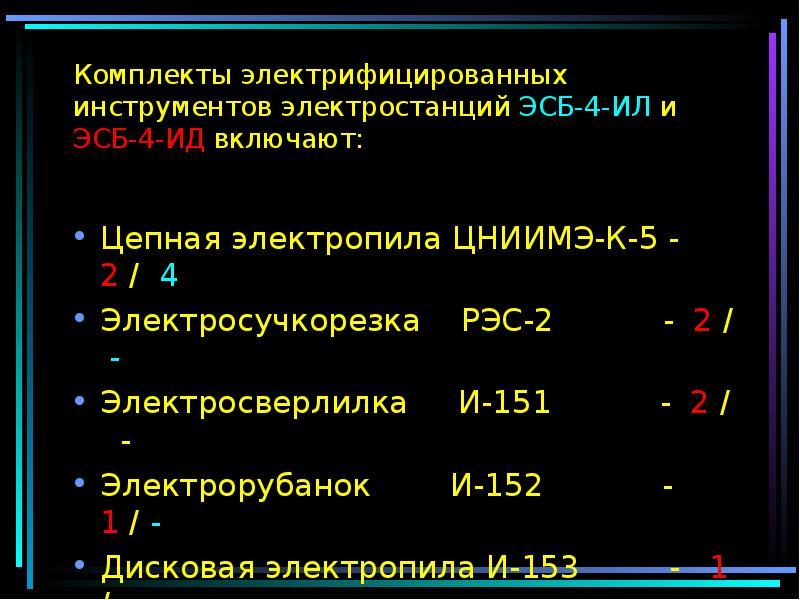

Комплекты электрифицированных инструментов электростанций ЭСБ-4-ИЛ и ЭСБ-4-ИД включают:

Слайд 22

Описание слайда:

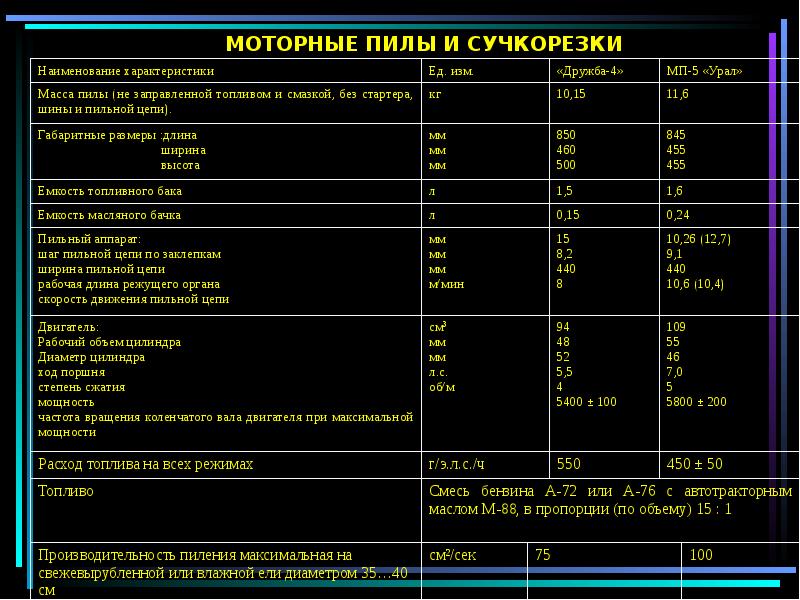

МОТОРНЫЕ ПИЛЫ И СУЧКОРЕЗКИ

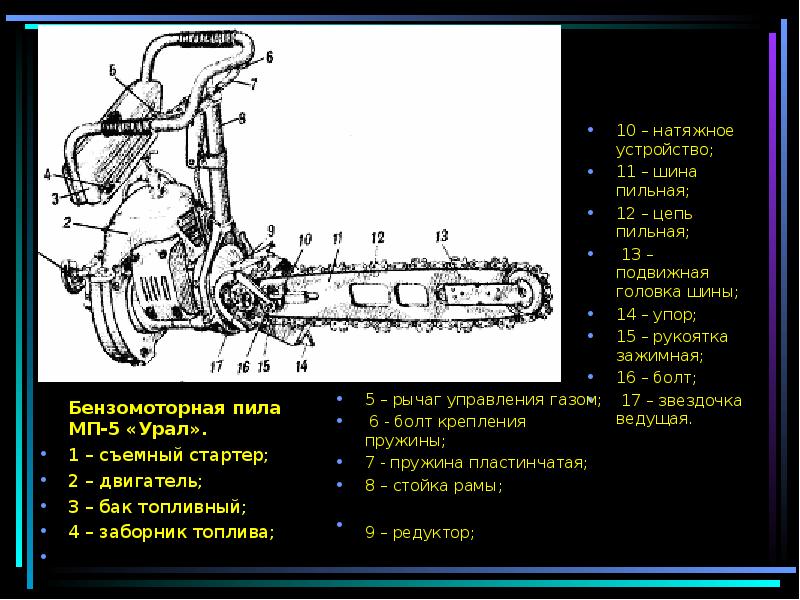

Слайд 23

Описание слайда:

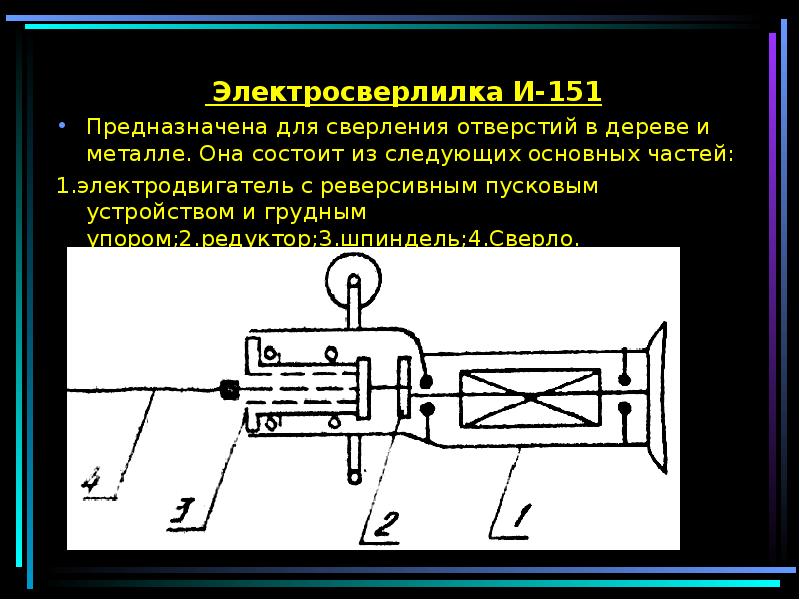

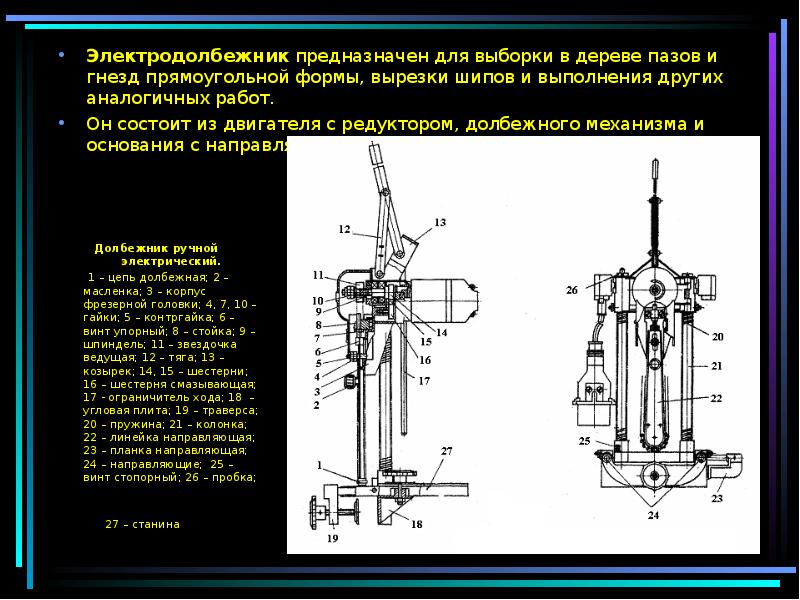

Слайд 24

Описание слайда:

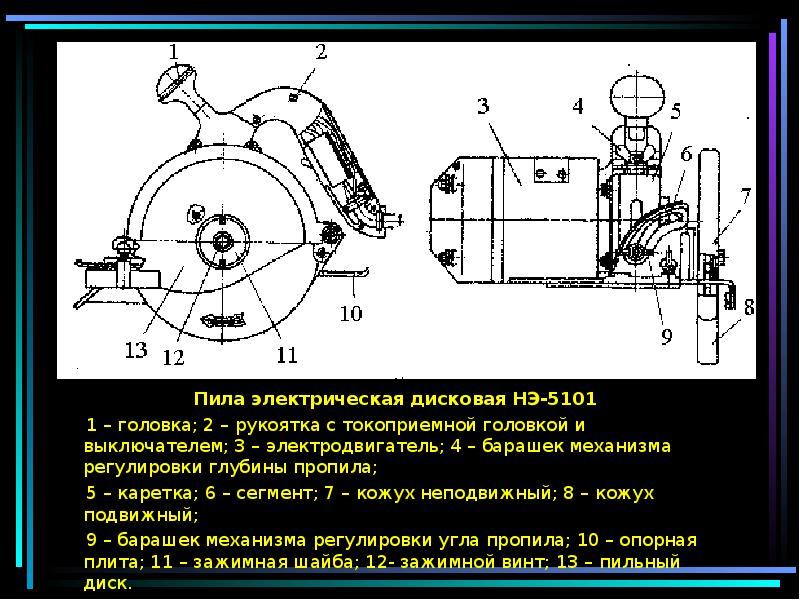

Слайд 25

Описание слайда:

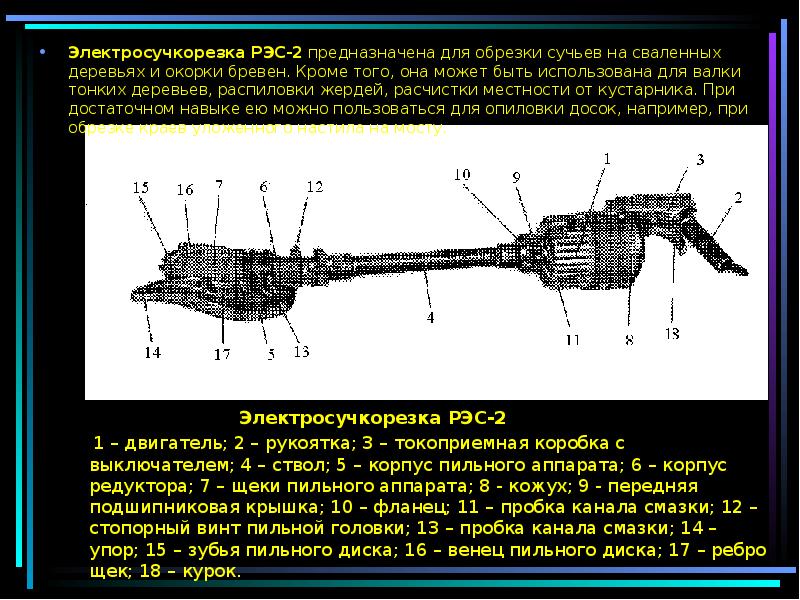

Слайд 26

Описание слайда:

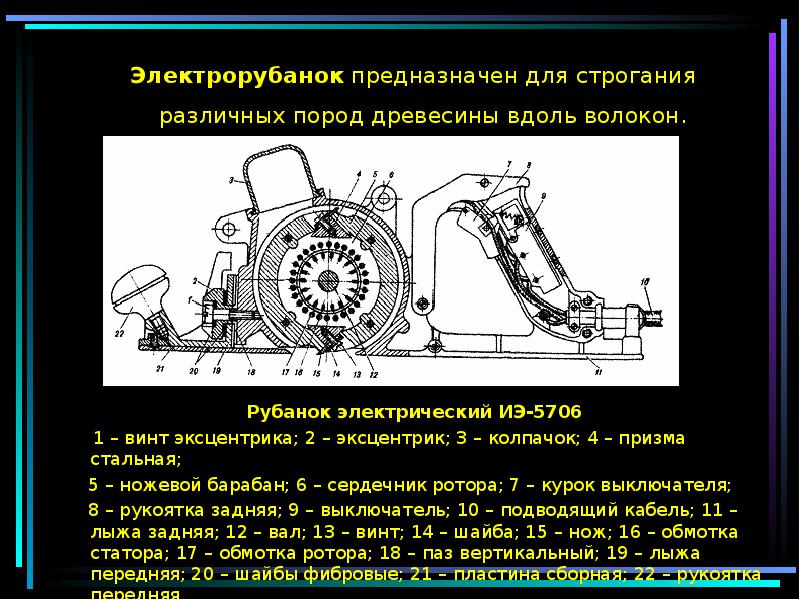

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

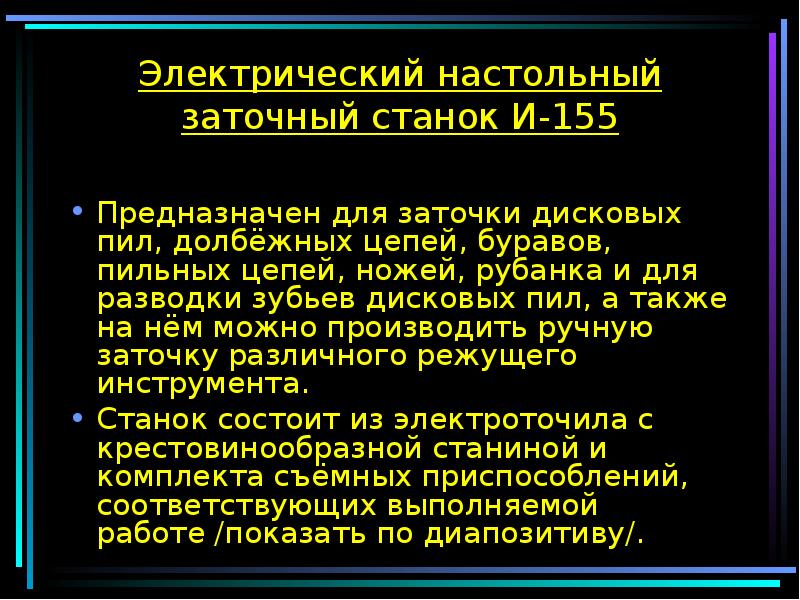

Электрический настольный заточный станок И-155 Предназначен для заточки дисковых пил, долбёжных цепей, буравов, пильных цепей, ножей, рубанка и для разводки зубьев дисковых пил, а также на нём можно производить ручную заточку различного режущего инструмента. Станок состоит из электроточила с крестовинообразной станиной и комплекта съёмных приспособлений, соответствующих выполняемой работе /показать по диапозитиву/.

Слайд 31

Описание слайда:

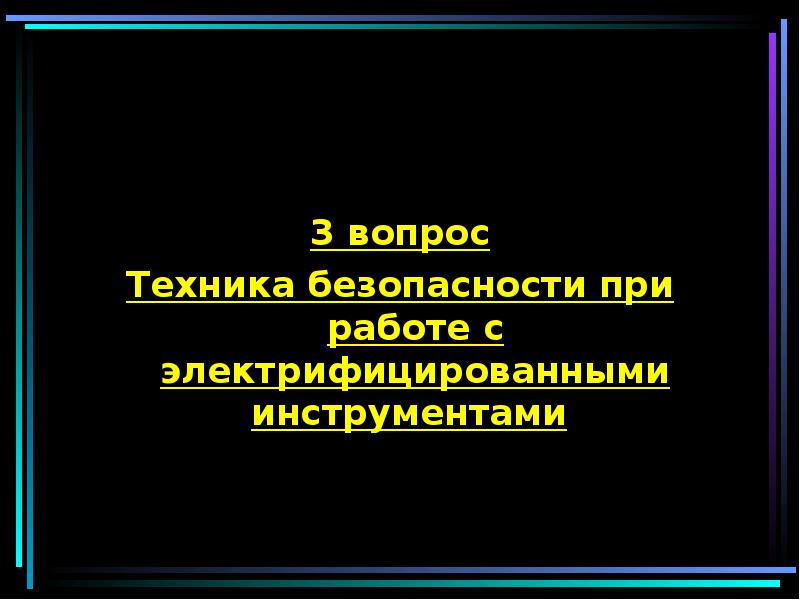

3 вопрос Техника безопасности при работе с электрифицированными инструментами

Слайд 32

Описание слайда:

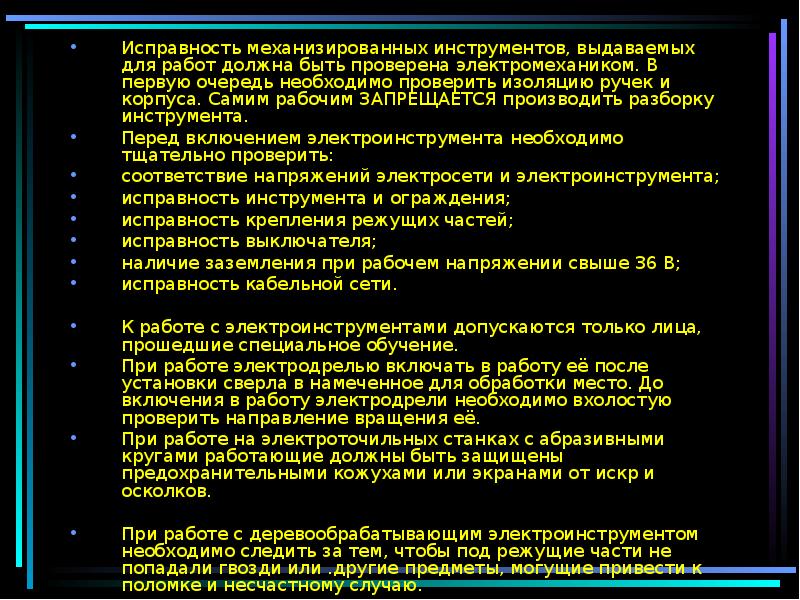

Исправность механизированных инструментов, выдаваемых для работ должна быть проверена электромехаником. В первую очередь необходимо проверить изоляцию ручек и корпуса. Самим рабочим ЗАПРЕЩАЕТСЯ производить разборку инструмента. Исправность механизированных инструментов, выдаваемых для работ должна быть проверена электромехаником. В первую очередь необходимо проверить изоляцию ручек и корпуса. Самим рабочим ЗАПРЕЩАЕТСЯ производить разборку инструмента. Перед включением электроинструмента необходимо тщательно проверить: соответствие напряжений электросети и электроинструмента; исправность инструмента и ограждения; исправность крепления режущих частей; исправность выключателя; наличие заземления при рабочем напряжении свыше 36 В; исправность кабельной сети. К работе с электроинструментами допускаются только лица, прошедшие специальное обучение. При работе электродрелью включать в работу её после установки сверла в намеченное для обработки место. До включения в работу электродрели необходимо вхолостую проверить направление вращения её. При работе на электроточильных станках с абразивными кругами работающие должны быть защищены предохранительными кожухами или экранами от искр и осколков. При работе с деревообрабатывающим электроинструментом необходимо следить за тем, чтобы под режущие части не попадали гвозди или .другие предметы, могущие привести к поломке и несчастному случаю.

Слайд 33

Описание слайда:

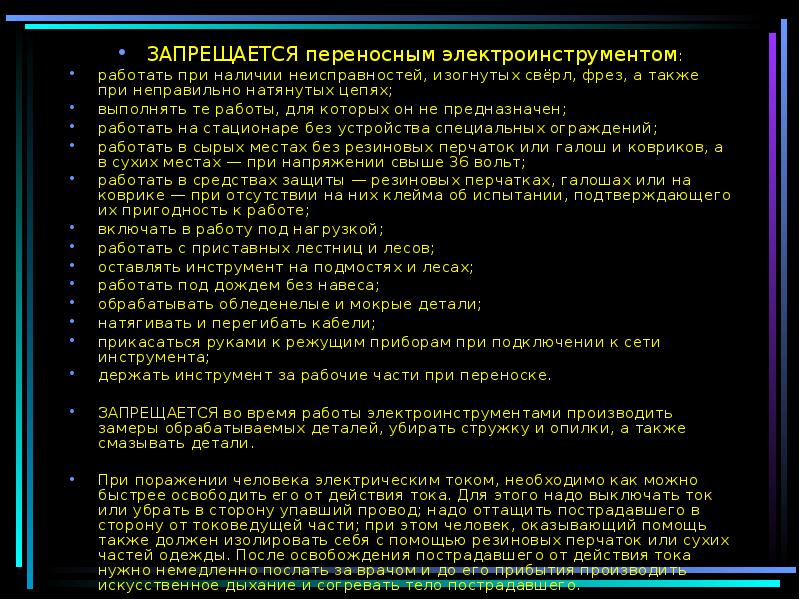

ЗАПРЕЩАЕТСЯ переносным электроинструментом: ЗАПРЕЩАЕТСЯ переносным электроинструментом: работать при наличии неисправностей, изогнутых свёрл, фрез, а также при неправильно натянутых цепях; выполнять те работы, для которых он не предназначен; работать на стационаре без устройства специальных ограждений; работать в сырых местах без резиновых перчаток или галош и ковриков, а в сухих местах — при напряжении свыше 36 вольт; работать в средствах защиты — резиновых перчатках, галошах или на коврике — при отсутствии на них клейма об испытании, подтверждающего их пригодность к работе; включать в работу под нагрузкой; работать с приставных лестниц и лесов; оставлять инструмент на подмостях и лесах; работать под дождем без навеса; обрабатывать обледенелые и мокрые детали; натягивать и перегибать кабели; прикасаться руками к режущим приборам при подключении к сети инструмента; держать инструмент за рабочие части при переноске. ЗАПРЕЩАЕТСЯ во время работы электроинструментами производить замеры обрабатываемых деталей, убирать стружку и опилки, а также смазывать детали. При поражении человека электрическим током, необходимо как можно быстрее освободить его от действия тока. Для этого надо выключать ток или убрать в сторону упавший провод; надо оттащить пострадавшего в сторону от токоведущей части; при этом человек, оказывающий помощь также должен изолировать себя с помощью резиновых перчаток или сухих частей одежды. После освобождения пострадавшего от действия тока нужно немедленно послать за врачом и до его прибытия производить искусственное дыхание и согревать тело пострадавшего.
