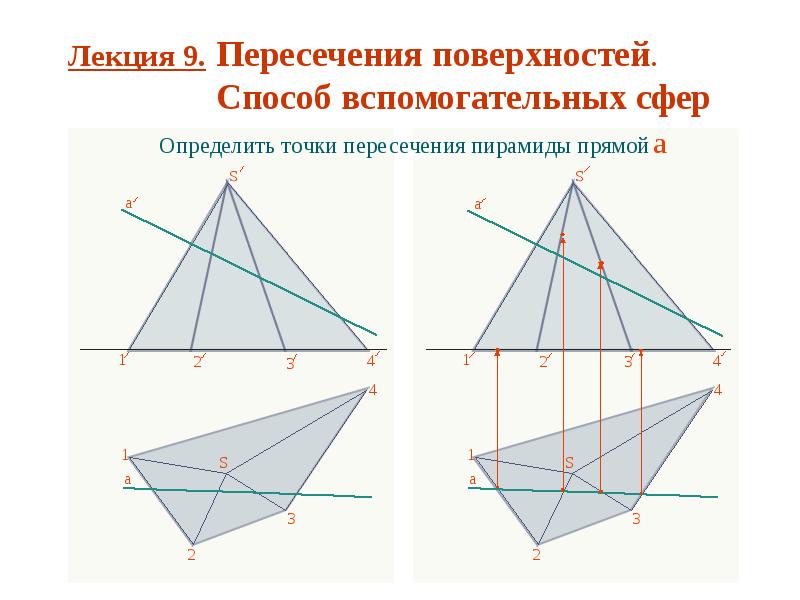

Лекция 9. Пересечения поверхностей. Способ вспомогательных сфер

Слайд 2

Описание слайда:

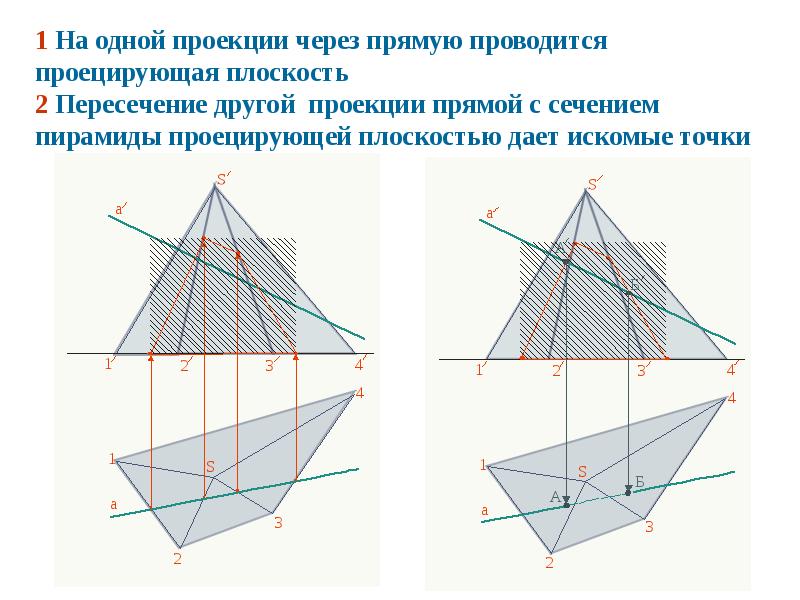

1 На одной проекции через прямую проводится проецирующая плоскость 2 Пересечение другой проекции прямой с сечением пирамиды проецирующей плоскостью дает искомые точки

Слайд 3

Описание слайда:

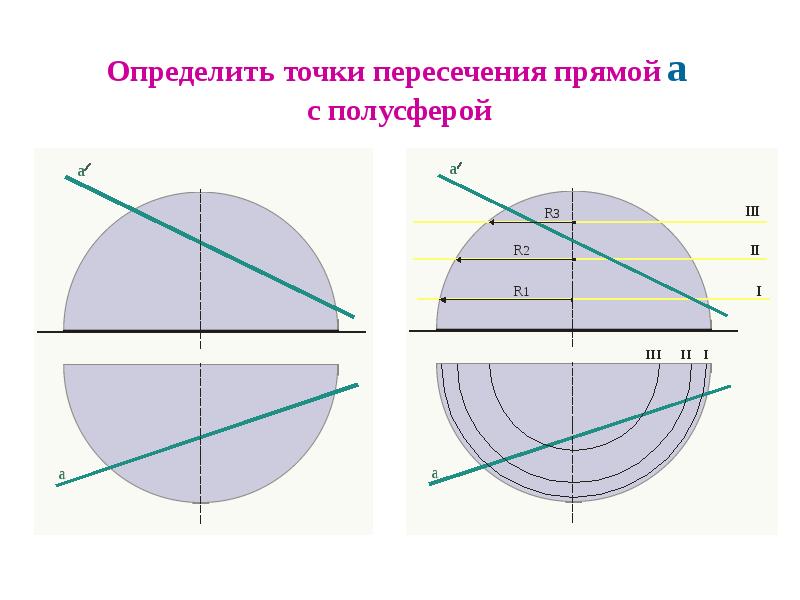

Определить точки пересечения прямой а с полусферой

Слайд 4

Описание слайда:

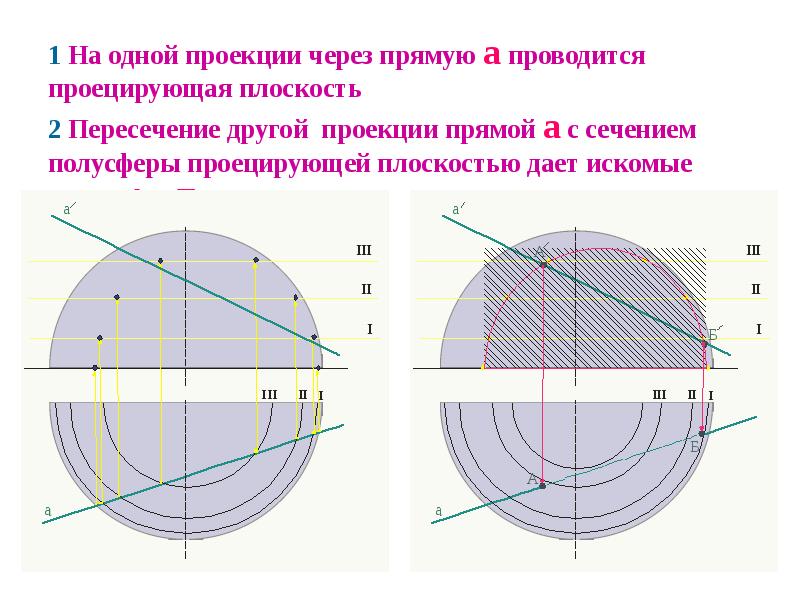

1 На одной проекции через прямую a проводится проецирующая плоскость 2 Пересечение другой проекции прямой a с сечением полусферы проецирующей плоскостью дает искомые точки А и Б
