Вы можете ознакомиться и скачать презентацию на тему Пересечение поверхностей. Способ вспомогательных концентрических сфер. Доклад-сообщение содержит 23 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Пересечение поверхностей. Способ вспомогательных концентрических сфер Построение линий пересечения поверхностей способом вспомогательных концентрических сфер Частные случаи пересечения поверхностей

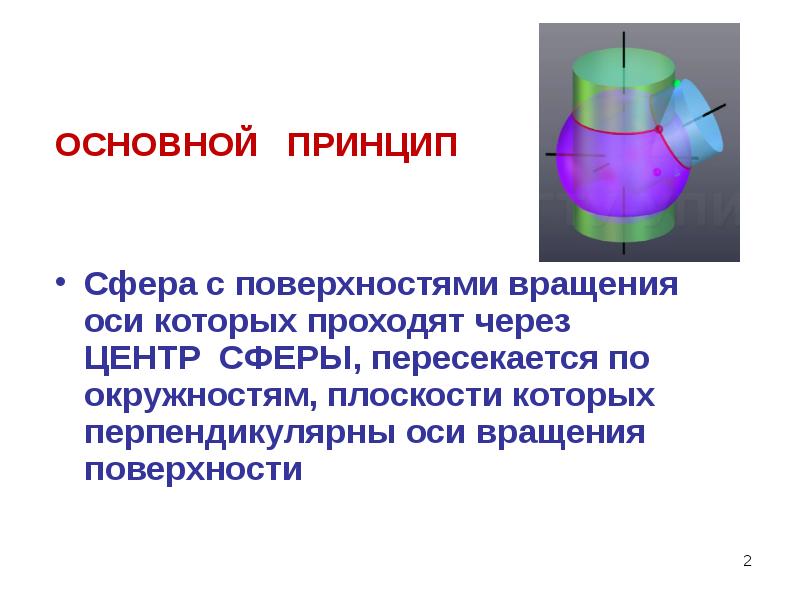

Слайд 2

Описание слайда:

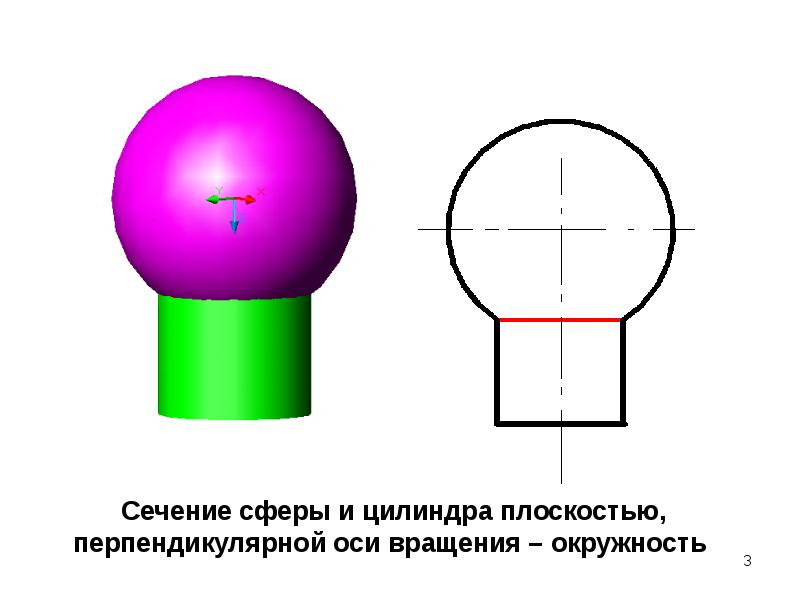

ОСНОВНОЙ ПРИНЦИП ОСНОВНОЙ ПРИНЦИП Сфера с поверхностями вращения оси которых проходят через ЦЕНТР СФЕРЫ, пересекается по окружностям, плоскости которых перпендикулярны оси вращения поверхности

Слайд 3

Описание слайда:

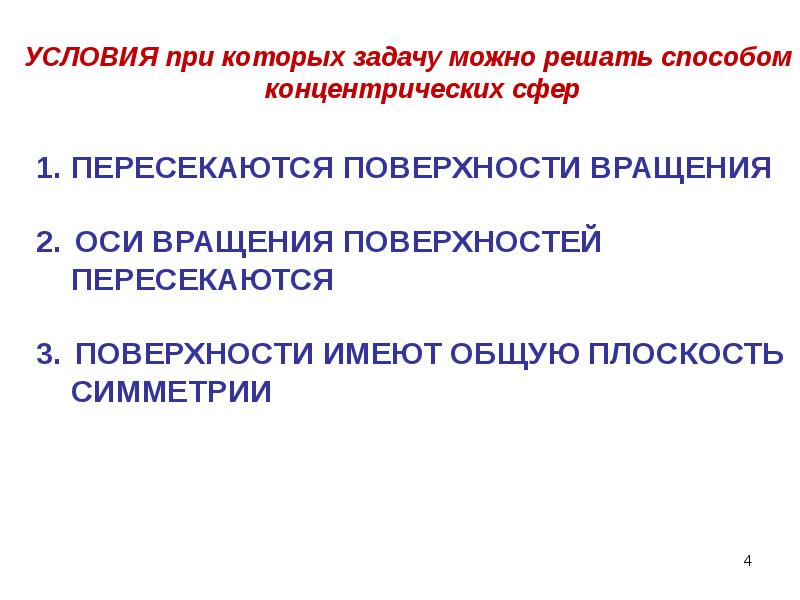

Слайд 4

Описание слайда:

УСЛОВИЯ при которых задачу можно решать способом концентрических сфер УСЛОВИЯ при которых задачу можно решать способом концентрических сфер

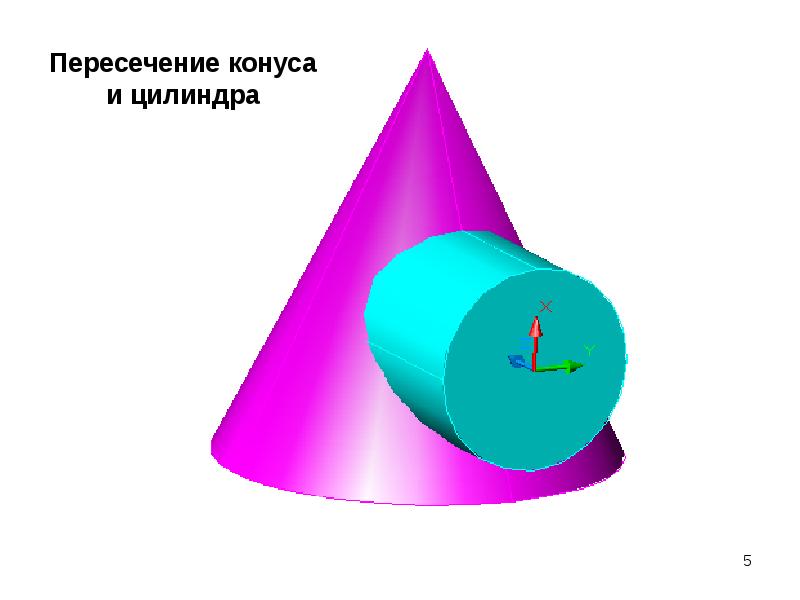

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Построить линию пересечения поверхностей

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

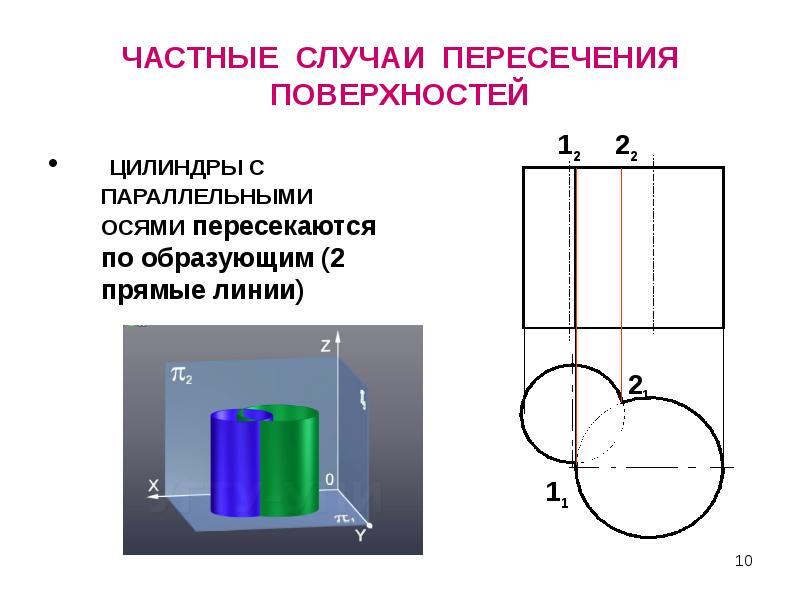

Слайд 10

Описание слайда:

ЧАСТНЫЕ СЛУЧАИ ПЕРЕСЕЧЕНИЯ ПОВЕРХНОСТЕЙ ЦИЛИНДРЫ С ПАРАЛЛЕЛЬНЫМИ ОСЯМИ пересекаются по образующим (2 прямые линии)

Слайд 11

Описание слайда:

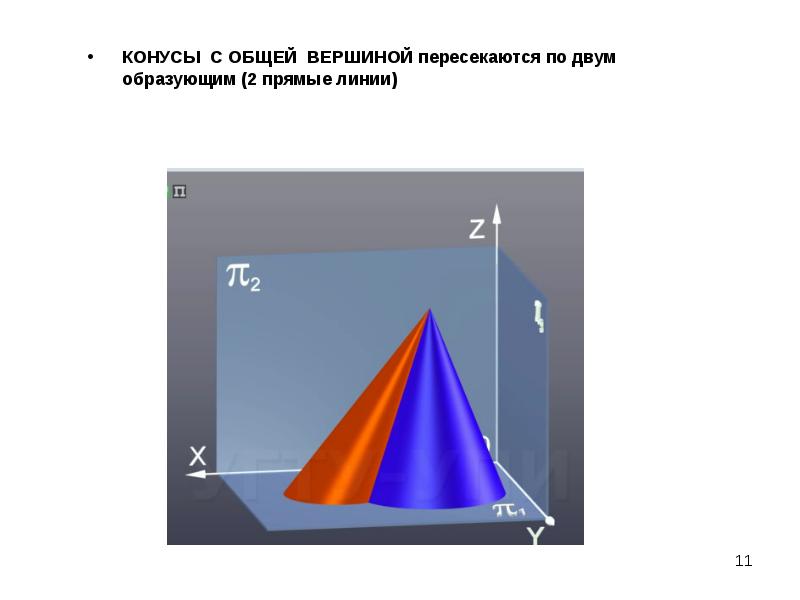

КОНУСЫ С ОБЩЕЙ ВЕРШИНОЙ пересекаются по двум образующим (2 прямые линии) КОНУСЫ С ОБЩЕЙ ВЕРШИНОЙ пересекаются по двум образующим (2 прямые линии)

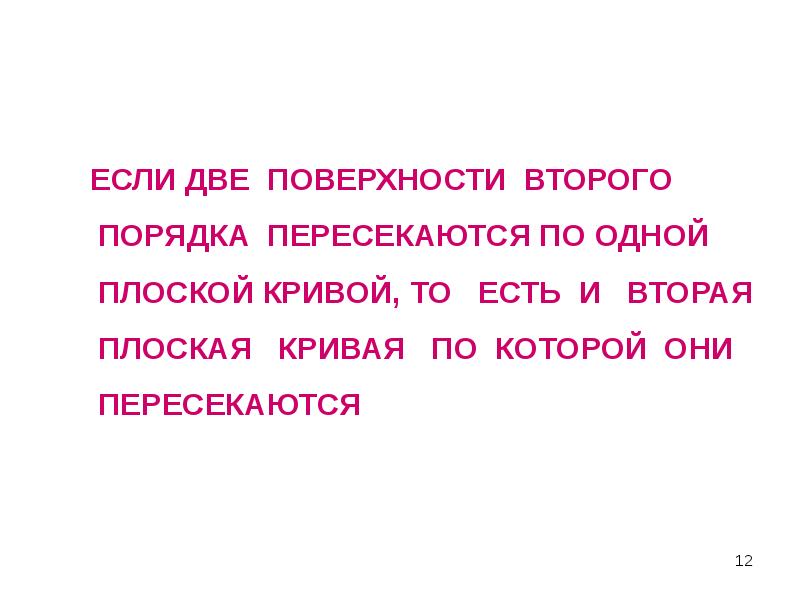

Слайд 12

Описание слайда:

ЕСЛИ ДВЕ ПОВЕРХНОСТИ ВТОРОГО ПОРЯДКА ПЕРЕСЕКАЮТСЯ ПО ОДНОЙ ПЛОСКОЙ КРИВОЙ, ТО ЕСТЬ И ВТОРАЯ ПЛОСКАЯ КРИВАЯ ПО КОТОРОЙ ОНИ ПЕРЕСЕКАЮТСЯ ЕСЛИ ДВЕ ПОВЕРХНОСТИ ВТОРОГО ПОРЯДКА ПЕРЕСЕКАЮТСЯ ПО ОДНОЙ ПЛОСКОЙ КРИВОЙ, ТО ЕСТЬ И ВТОРАЯ ПЛОСКАЯ КРИВАЯ ПО КОТОРОЙ ОНИ ПЕРЕСЕКАЮТСЯ

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

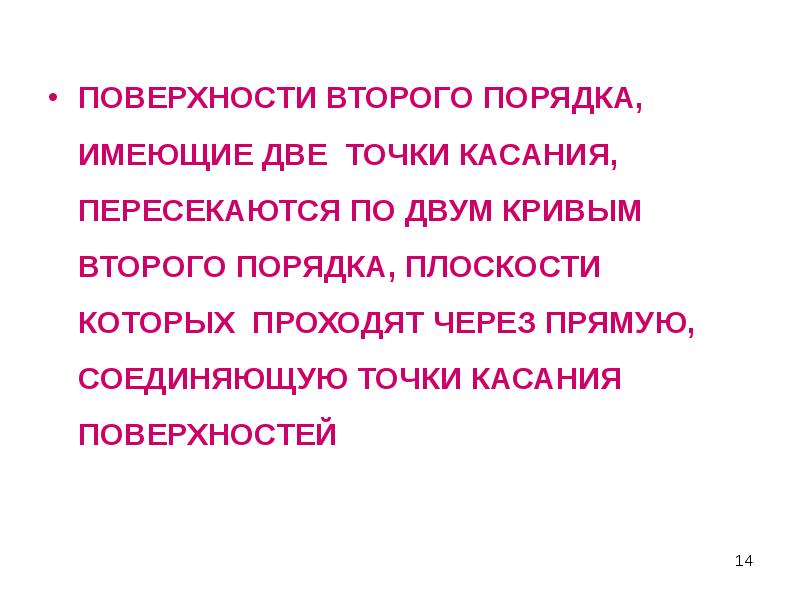

ПОВЕРХНОСТИ ВТОРОГО ПОРЯДКА, ИМЕЮЩИЕ ДВЕ ТОЧКИ КАСАНИЯ, ПЕРЕСЕКАЮТСЯ ПО ДВУМ КРИВЫМ ВТОРОГО ПОРЯДКА, ПЛОСКОСТИ КОТОРЫХ ПРОХОДЯТ ЧЕРЕЗ ПРЯМУЮ, СОЕДИНЯЮЩУЮ ТОЧКИ КАСАНИЯ ПОВЕРХНОСТЕЙ ПОВЕРХНОСТИ ВТОРОГО ПОРЯДКА, ИМЕЮЩИЕ ДВЕ ТОЧКИ КАСАНИЯ, ПЕРЕСЕКАЮТСЯ ПО ДВУМ КРИВЫМ ВТОРОГО ПОРЯДКА, ПЛОСКОСТИ КОТОРЫХ ПРОХОДЯТ ЧЕРЕЗ ПРЯМУЮ, СОЕДИНЯЮЩУЮ ТОЧКИ КАСАНИЯ ПОВЕРХНОСТЕЙ

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

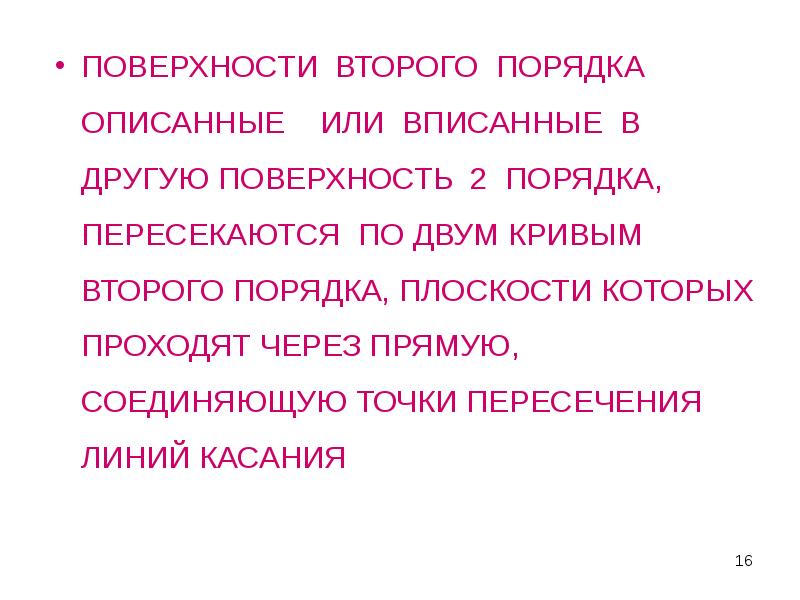

ПОВЕРХНОСТИ ВТОРОГО ПОРЯДКА ОПИСАННЫЕ ИЛИ ВПИСАННЫЕ В ДРУГУЮ ПОВЕРХНОСТЬ 2 ПОРЯДКА, ПЕРЕСЕКАЮТСЯ ПО ДВУМ КРИВЫМ ВТОРОГО ПОРЯДКА, ПЛОСКОСТИ КОТОРЫХ ПРОХОДЯТ ЧЕРЕЗ ПРЯМУЮ, СОЕДИНЯЮЩУЮ ТОЧКИ ПЕРЕСЕЧЕНИЯ ЛИНИЙ КАСАНИЯ ПОВЕРХНОСТИ ВТОРОГО ПОРЯДКА ОПИСАННЫЕ ИЛИ ВПИСАННЫЕ В ДРУГУЮ ПОВЕРХНОСТЬ 2 ПОРЯДКА, ПЕРЕСЕКАЮТСЯ ПО ДВУМ КРИВЫМ ВТОРОГО ПОРЯДКА, ПЛОСКОСТИ КОТОРЫХ ПРОХОДЯТ ЧЕРЕЗ ПРЯМУЮ, СОЕДИНЯЮЩУЮ ТОЧКИ ПЕРЕСЕЧЕНИЯ ЛИНИЙ КАСАНИЯ
