Слайд 1

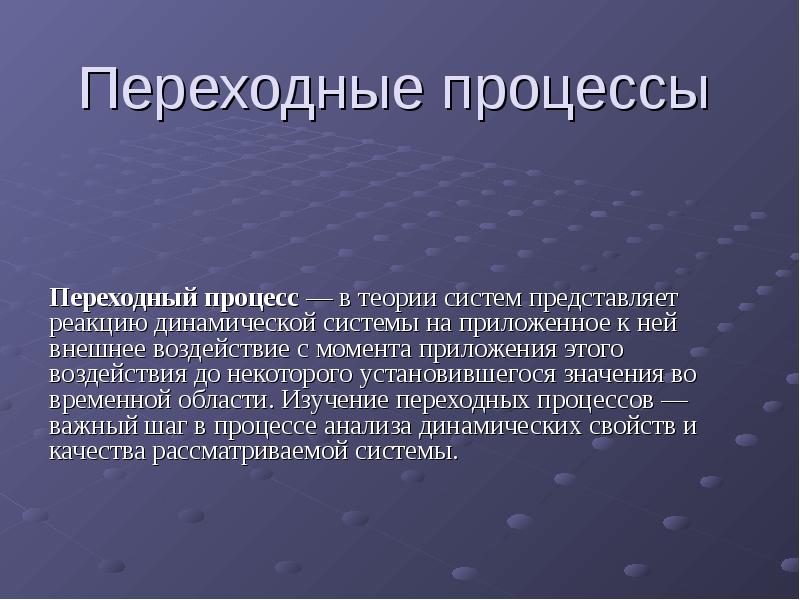

Переходные процессы Переходный процесс — в теории систем представляет реакцию динамической системы на приложенное к ней внешнее воздействие с момента...
Описание слайда:
Переходные процессы Переходный процесс — в теории систем представляет реакцию динамической системы на приложенное к ней внешнее воздействие с момента приложения этого воздействия до некоторого установившегося значения во временной области. Изучение переходных процессов — важный шаг в процессе анализа динамических свойств и качества рассматриваемой системы.

Слайд 2

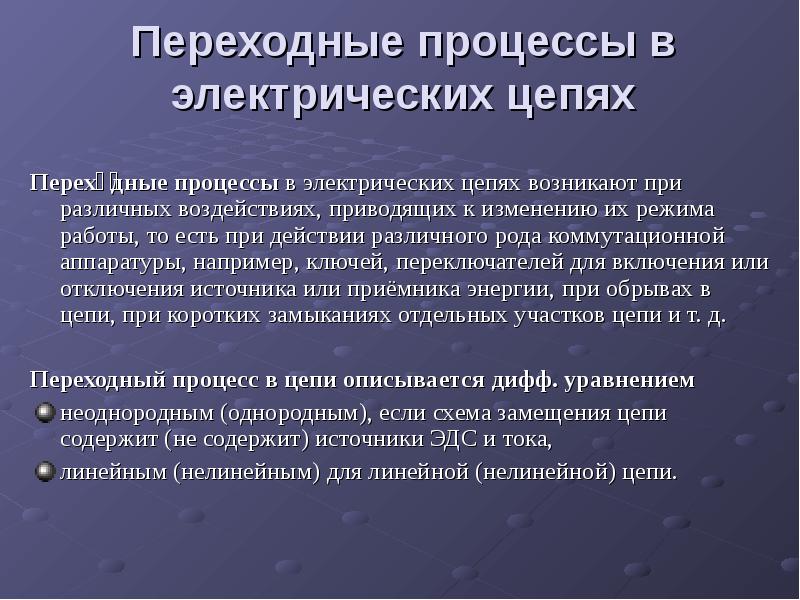

Переходные процессы в электрических цепях Перехо́дные процессы в электрических цепях возникают при различных воздействиях, приводящих к изменению их...
Описание слайда:
Переходные процессы в электрических цепях Перехо́дные процессы в электрических цепях возникают при различных воздействиях, приводящих к изменению их режима работы, то есть при действии различного рода коммутационной аппаратуры, например, ключей, переключателей для включения или отключения источника или приёмника энергии, при обрывах в цепи, при коротких замыканиях отдельных участков цепи и т. д. Переходный процесс в цепи описывается дифф. уравнением неоднородным (однородным), если схема замещения цепи содержит (не содержит) источники ЭДС и тока, линейным (нелинейным) для линейной (нелинейной) цепи.

Слайд 3


Законы коммутации Первый закон коммутации Ток через индуктивный элемент L непосредственно до коммутации iL(0 − ) равен току через этот же индуктивный...
Описание слайда:
Законы коммутации Первый закон коммутации Ток через индуктивный элемент L непосредственно до коммутации iL(0 − ) равен току через этот же индуктивный элемент непосредственно после коммутации iL(0 + ): iL(0 − ) = iL(0 + ) Второй закон коммутации Напряжение на конденсаторе С непосредственно до коммутации uC(0 − ) равно напряжению на конденсаторе непосредственно после коммутации uC(0 + ), так как невозможен скачок напряжения на конденсаторе: uC(0 − ) = uC(0 + ) Примечание t = 0 − — время непосредственно до коммутации t = 0 + — время непосредственно после коммутации

Слайд 4


Классический метод расчета переходных процессов Название метода «классический» отражает использование в нем решений дифференциальных уравнений с...
Описание слайда:
Классический метод расчета переходных процессов Название метода «классический» отражает использование в нем решений дифференциальных уравнений с постоянными параметрами методами классической математики. Данный метод обладает физической наглядностью и удобен для расчета простых цепей

Слайд 5


Переходные процессы, слайд №5
Описание слайда:

Слайд 6


Операторный метод расчета переходных процессов
Описание слайда:
Операторный метод расчета переходных процессов

Слайд 7


Этапы расчета переходного процесса в цепи операторным методом
Описание слайда:
Этапы расчета переходного процесса в цепи операторным методом
