Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Плоскости. Ортогональные проекции плоскости. Доклад-сообщение содержит 67 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Плоскости Плоскости

Слайд 2

Описание слайда:

ОРТОГОНАЛЬНЫЕ ПРОЕКЦИИ ПЛОСКОСТИ ПЛОСКОСТЬ – МНОЖЕСТВО ПОЛОЖЕНИЙ ПРЯМОЙ ЛИНИИ ПРОХОДЯЩЕЙ ЧЕРЕЗ ОДНУ ТОЧКУ ПРОСТРАНСТВА И ПЕРЕСЕКАЮЩИХ ВНЕ ЕЕ ПРЯМУЮ ЛИНИЮ

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

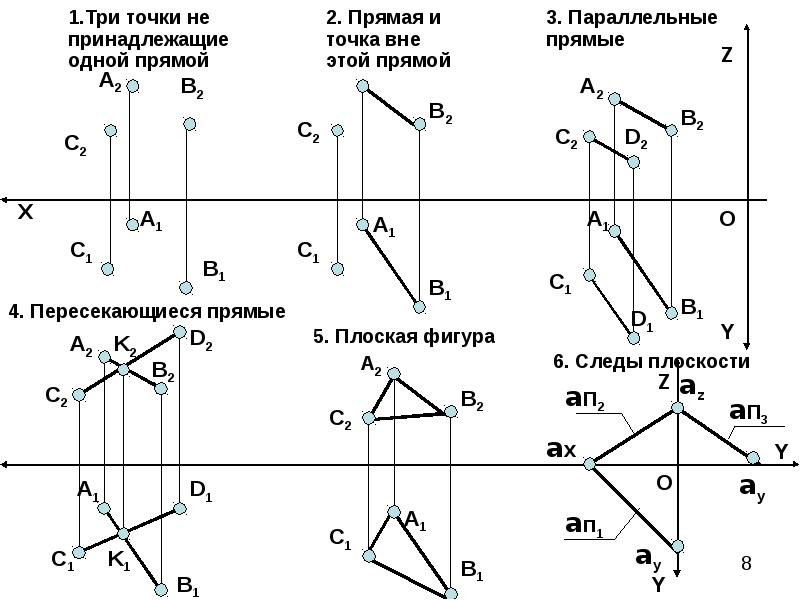

Графические способы задания плоскости

Слайд 5

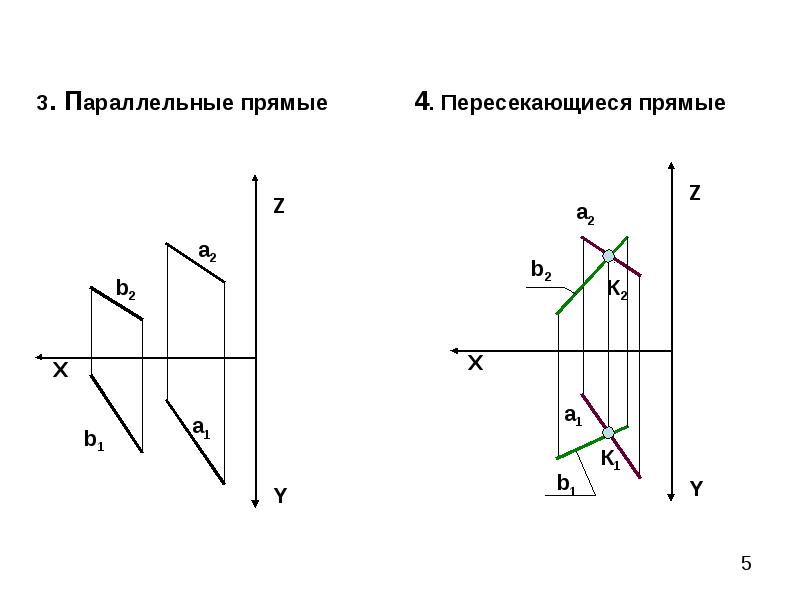

Описание слайда:

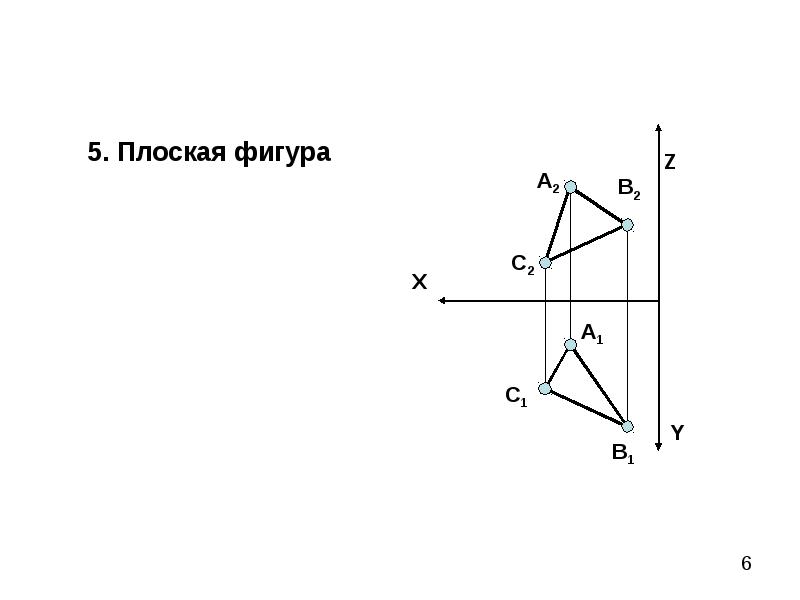

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

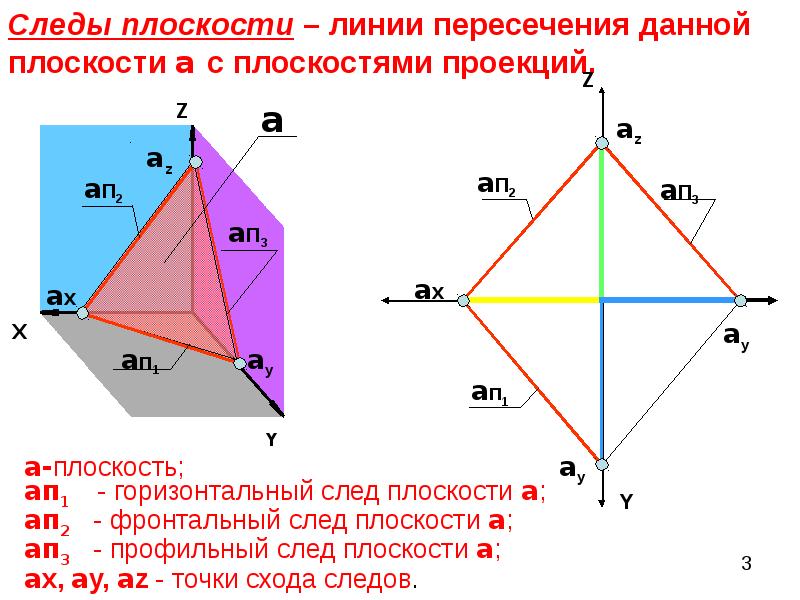

6. Задание плоскости следами

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

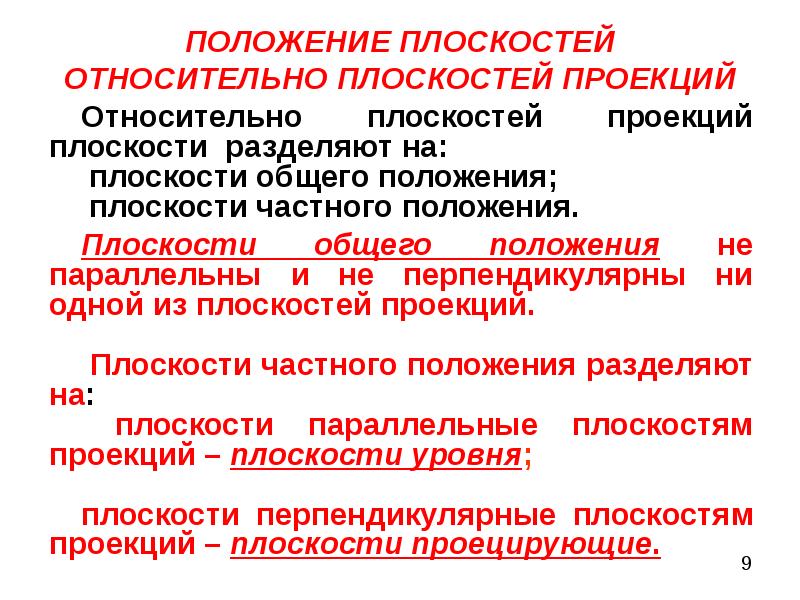

ПОЛОЖЕНИЕ ПЛОСКОСТЕЙ ОТНОСИТЕЛЬНО ПЛОСКОСТЕЙ ПРОЕКЦИЙ Относительно плоскостей проекций плоскости разделяют на: плоскости общего положения; плоскости частного положения. Плоскости общего положения не параллельны и не перпендикулярны ни одной из плоскостей проекций. Плоскости частного положения разделяют на: плоскости параллельные плоскостям проекций – плоскости уровня; плоскости перпендикулярные плоскостям проекций – плоскости проецирующие.

Слайд 10

Описание слайда:

ПЛОСКОСТЬ ОБЩЕГО ПОЛОЖЕНИЯ Плоскость общего положения не параллельна и не перпендикулярна ни одной из плоскостей проекций.

Слайд 11

Описание слайда:

Плоскости уровня Горизонтальная плоскость уровня параллельна горизонтальной плоскости проекций.

Слайд 12

Описание слайда:

Фронтальная плоскость уровня параллельна фронтальной плоскости проекций. Фронтальная плоскость уровня параллельна фронтальной плоскости проекций.

Слайд 13

Описание слайда:

Профильная плоскость уровня параллельна профильной плоскости проекций. Профильная плоскость уровня параллельна профильной плоскости проекций.

Слайд 14

Описание слайда:

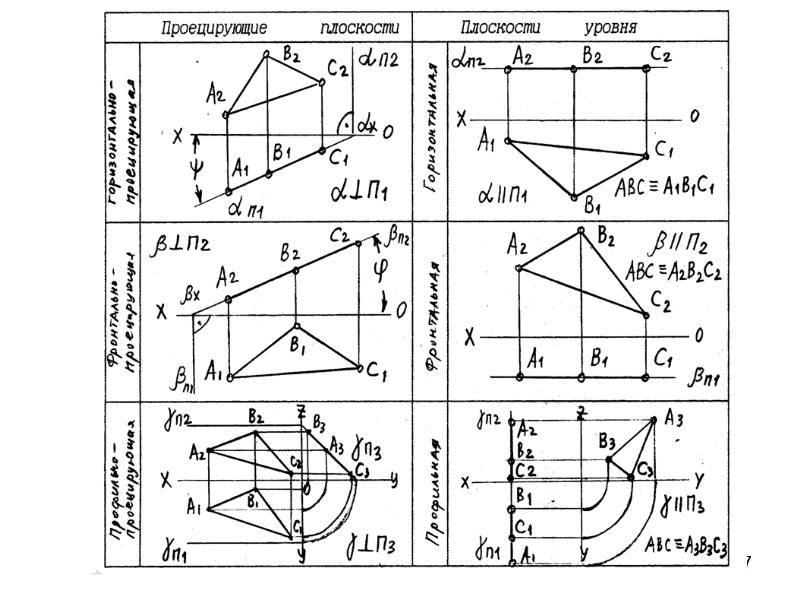

Горизонтально проецирующая плоскость перпендикулярна горизонтальной плоскости проекций. Горизонтально проецирующая плоскость перпендикулярна горизонтальной плоскости проекций.

Слайд 15

Описание слайда:

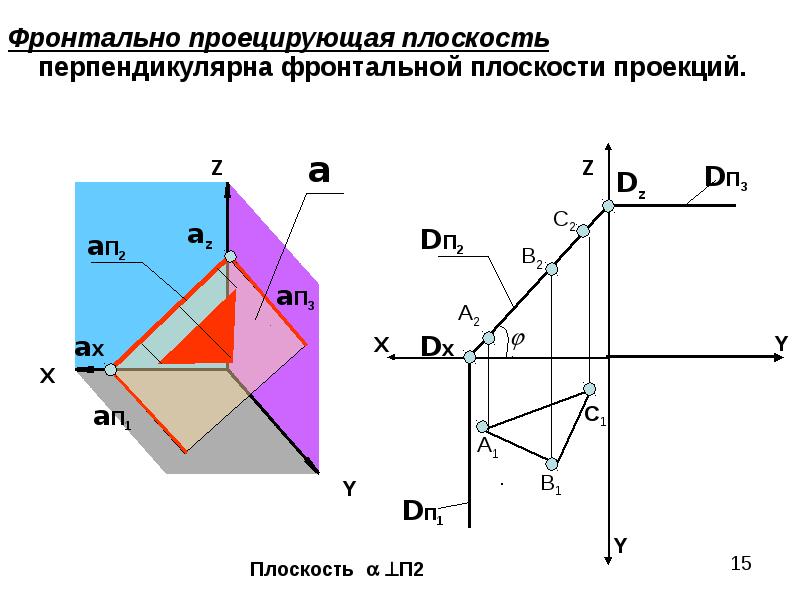

Фронтально проецирующая плоскость перпендикулярна фронтальной плоскости проекций. Фронтально проецирующая плоскость перпендикулярна фронтальной плоскости проекций.

Слайд 16

Описание слайда:

Профильно проецирующая плоскость перпендикулярна профильной плоскости проекций. Профильно проецирующая плоскость перпендикулярна профильной плоскости проекций.

Слайд 17

Описание слайда:

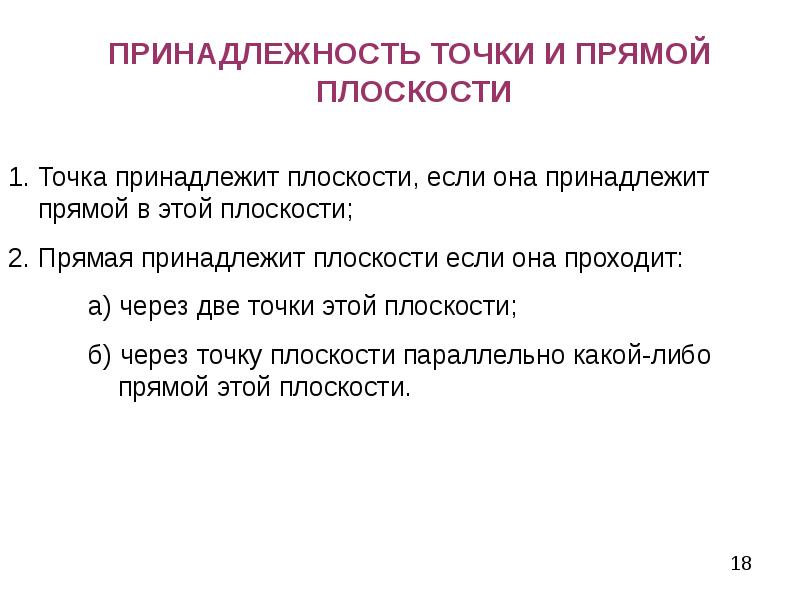

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

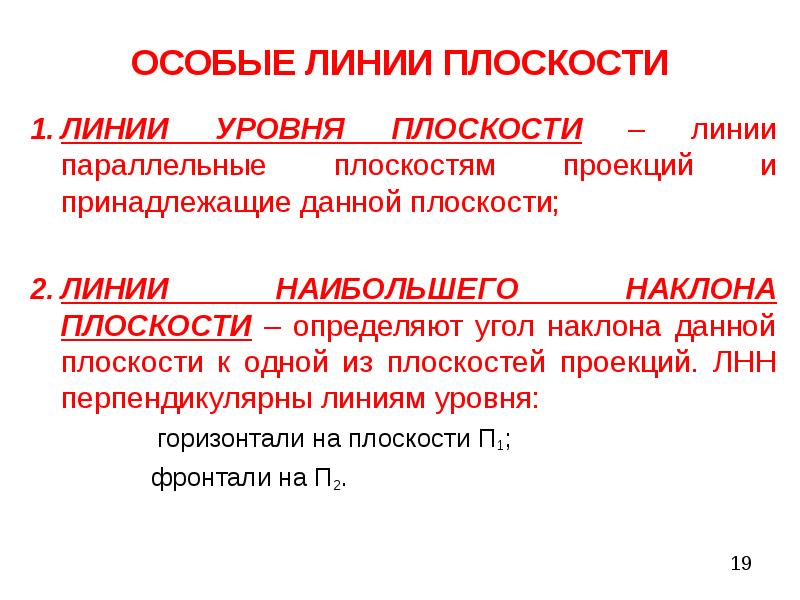

ОСОБЫЕ ЛИНИИ ПЛОСКОСТИ ЛИНИИ УРОВНЯ ПЛОСКОСТИ – линии параллельные плоскостям проекций и принадлежащие данной плоскости; ЛИНИИ НАИБОЛЬШЕГО НАКЛОНА ПЛОСКОСТИ – определяют угол наклона данной плоскости к одной из плоскостей проекций. ЛНН перпендикулярны линиям уровня: горизонтали на плоскости П1; фронтали на П2.

Слайд 20

Описание слайда:

Линия h параллель-на горизонтальной плос-кости проекций и принад-лежит данной плоскости a; Линия h параллель-на горизонтальной плос-кости проекций и принад-лежит данной плоскости a;

Слайд 21

Описание слайда:

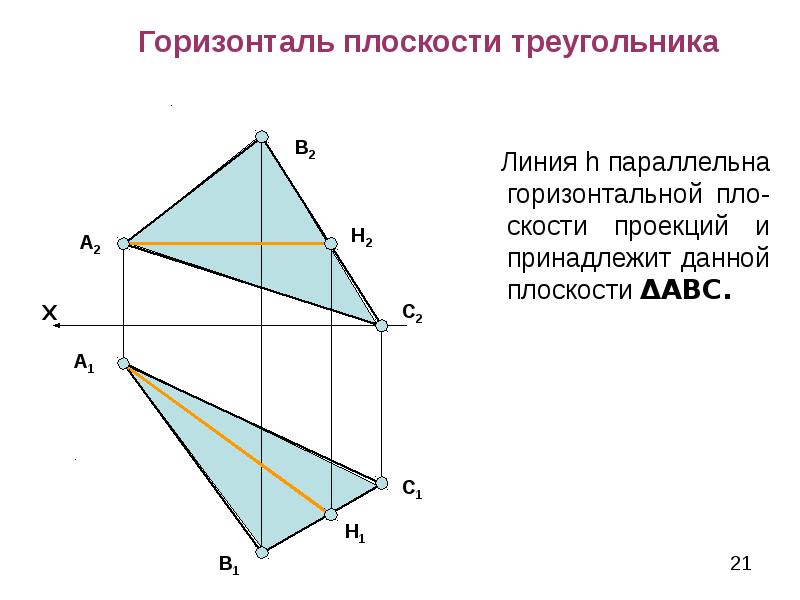

Линия h параллельна горизонтальной пло-скости проекций и принадлежит данной плоскости ΔАВС. Линия h параллельна горизонтальной пло-скости проекций и принадлежит данной плоскости ΔАВС.

Слайд 22

Описание слайда:

Линия h параллельна горизонтальной плоскос-ти проекций и принад-лежит данной плоскости a; Линия h параллельна горизонтальной плоскос-ти проекций и принад-лежит данной плоскости a;

Слайд 23

Описание слайда:

Линия f параллельна фронтальной плоскости проекций и принадлежит данной плоскости ΔАВС. Линия f параллельна фронтальной плоскости проекций и принадлежит данной плоскости ΔАВС.

Слайд 24

Описание слайда:

Линия f параллельна фронтальной плоскос-ти проекций и при-надлежит данной плос-кости a; Линия f параллельна фронтальной плоскос-ти проекций и при-надлежит данной плос-кости a;

Слайд 25

Описание слайда:

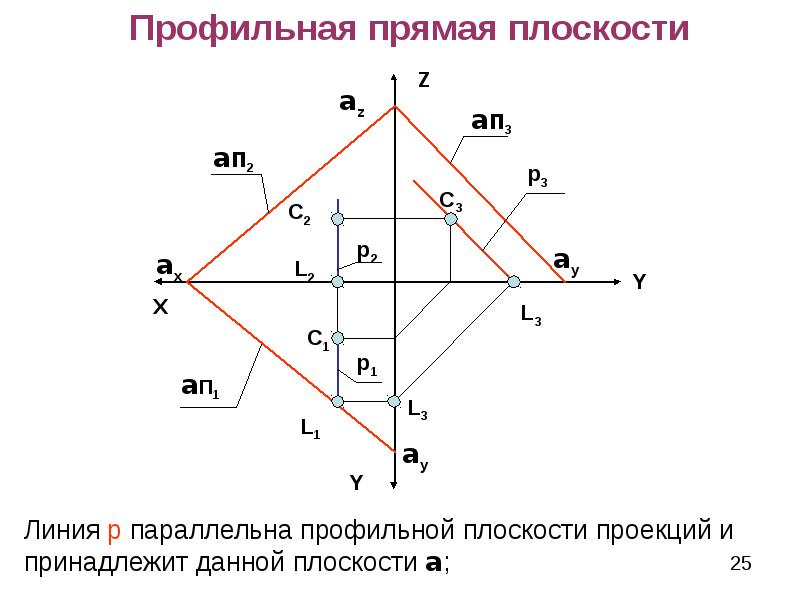

Слайд 26

Описание слайда:

Поверхности

Слайд 27

Описание слайда:

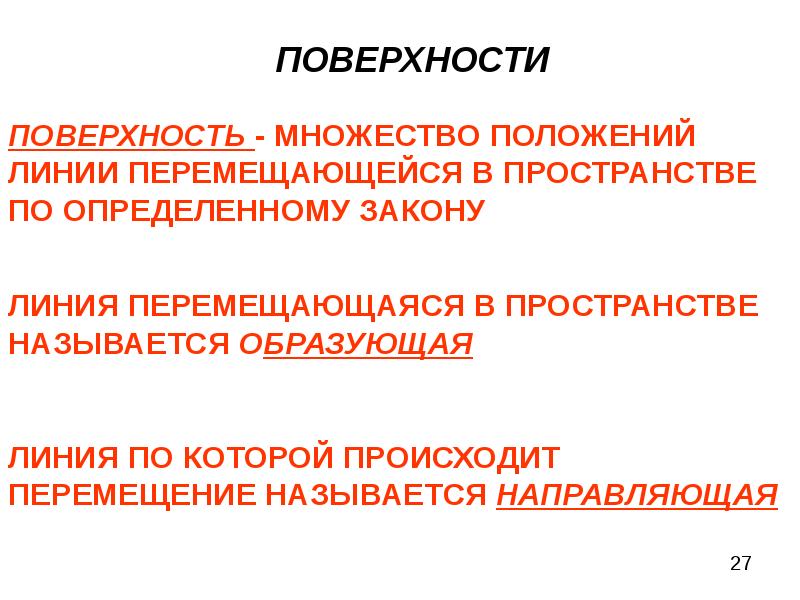

ПОВЕРХНОСТИ ПОВЕРХНОСТЬ - МНОЖЕСТВО ПОЛОЖЕНИЙ ЛИНИИ ПЕРЕМЕЩАЮЩЕЙСЯ В ПРОСТРАНСТВЕ ПО ОПРЕДЕЛЕННОМУ ЗАКОНУ

Слайд 28

Описание слайда:

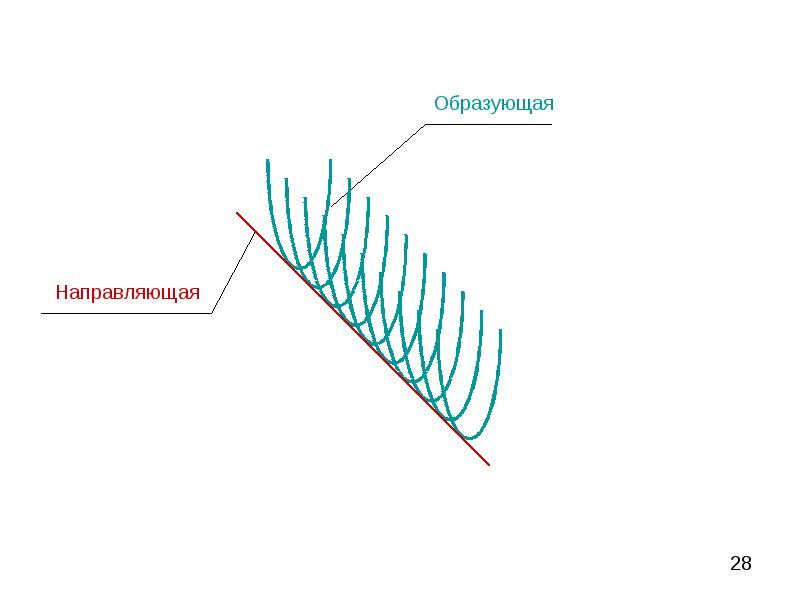

Слайд 29

Описание слайда:

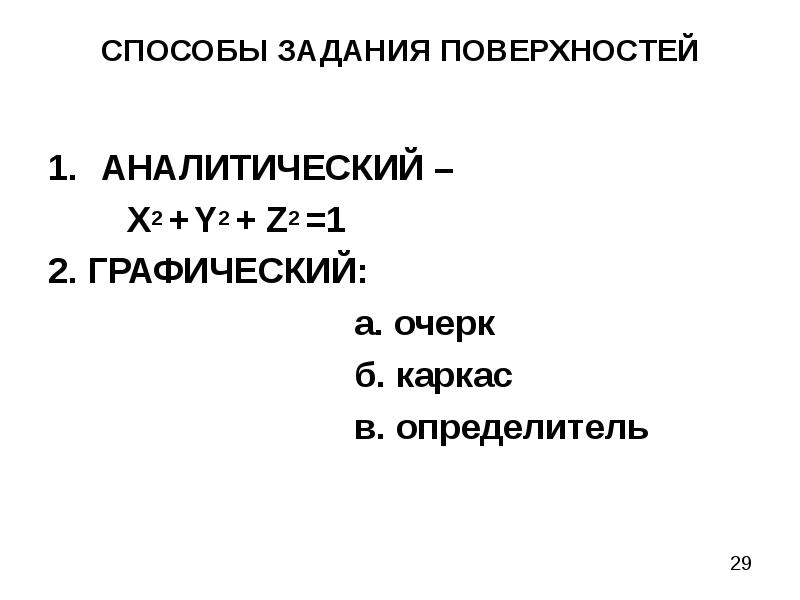

СПОСОБЫ ЗАДАНИЯ ПОВЕРХНОСТЕЙ АНАЛИТИЧЕСКИЙ – X2 + Y2 + Z2 =1 2. ГРАФИЧЕСКИЙ: а. очерк б. каркас в. определитель

Слайд 30

Описание слайда:

ОЧЕРК ПОВЕРХНОСТИ

Слайд 31

Описание слайда:

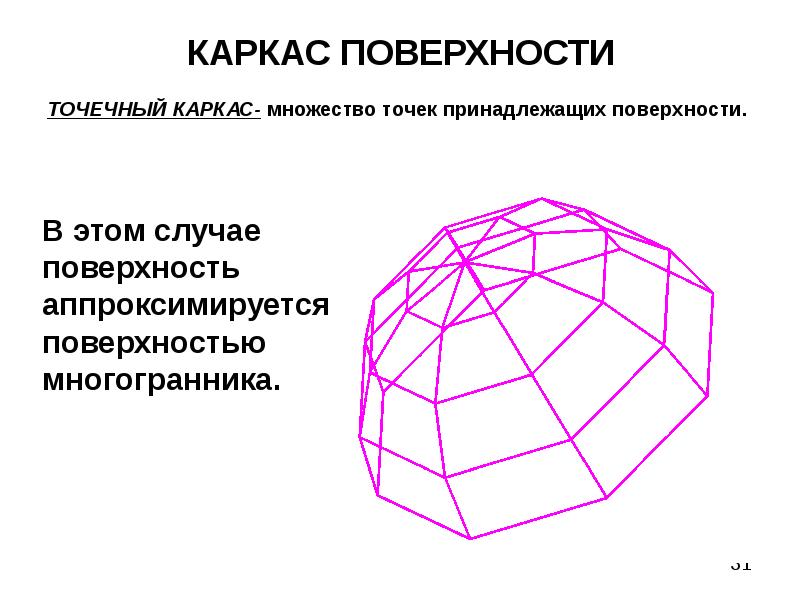

КАРКАС ПОВЕРХНОСТИ ТОЧЕЧНЫЙ КАРКАС- множество точек принадлежащих поверхности.

Слайд 32

Описание слайда:

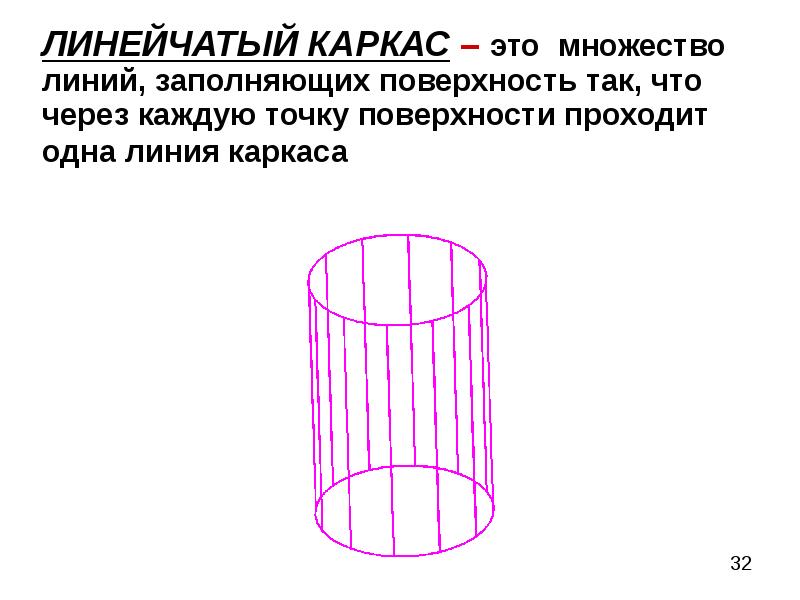

ЛИНЕЙЧАТЫЙ КАРКАС – это множество линий, заполняющих поверхность так, что через каждую точку поверхности проходит одна линия каркаса ЛИНЕЙЧАТЫЙ КАРКАС – это множество линий, заполняющих поверхность так, что через каждую точку поверхности проходит одна линия каркаса

Слайд 33

Описание слайда:

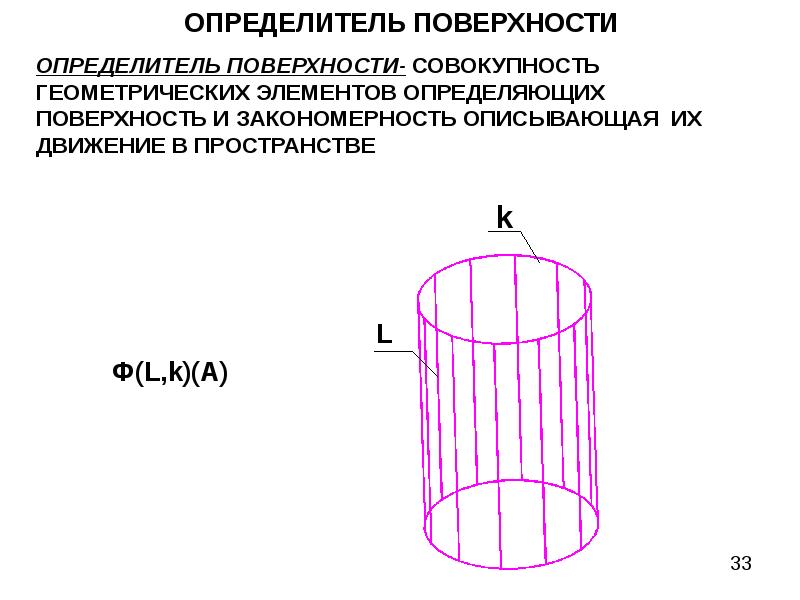

ОПРЕДЕЛИТЕЛЬ ПОВЕРХНОСТИ Ф(L,k)(A)

Слайд 34

Описание слайда:

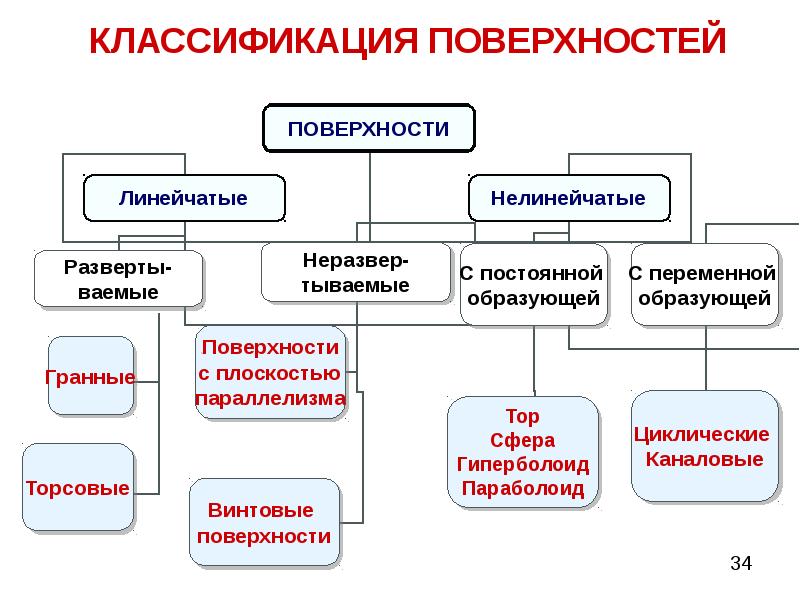

Слайд 35

Описание слайда:

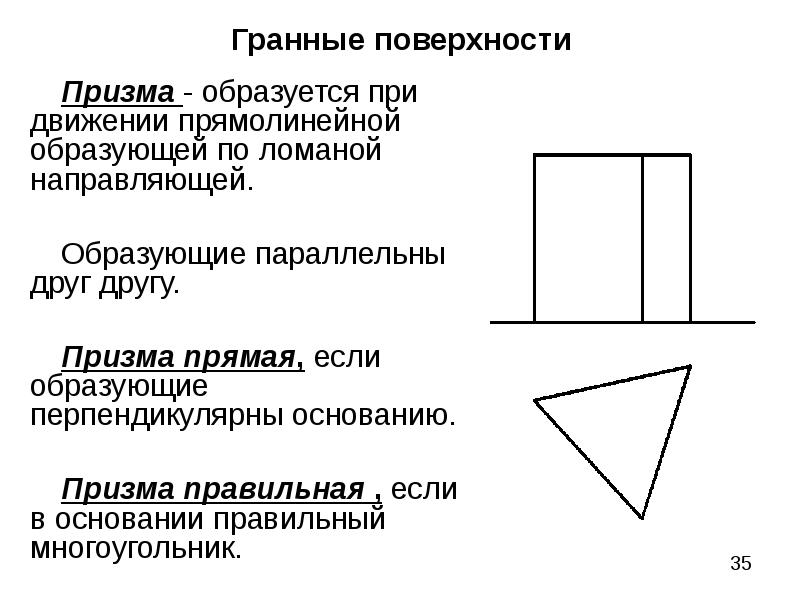

Гранные поверхности Призма - образуется при движении прямолинейной образующей по ломаной направляющей. Образующие параллельны друг другу. Призма прямая, если образующие перпендикулярны основанию. Призма правильная , если в основании правильный многоугольник.

Слайд 36

Описание слайда:

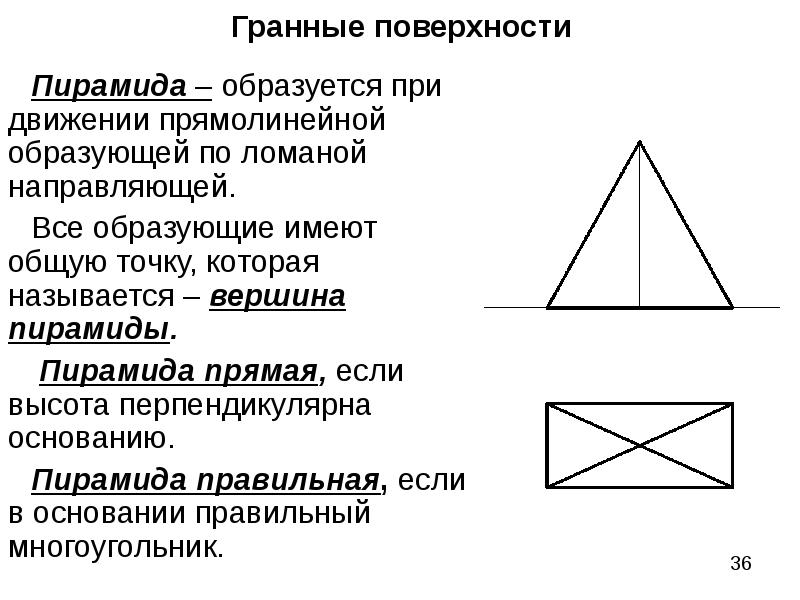

Гранные поверхности Пирамида – образуется при движении прямолинейной образующей по ломаной направляющей. Все образующие имеют общую точку, которая называется – вершина пирамиды. Пирамида прямая, если высота перпендикулярна основанию. Пирамида правильная, если в основании правильный многоугольник.

Слайд 37

Описание слайда:

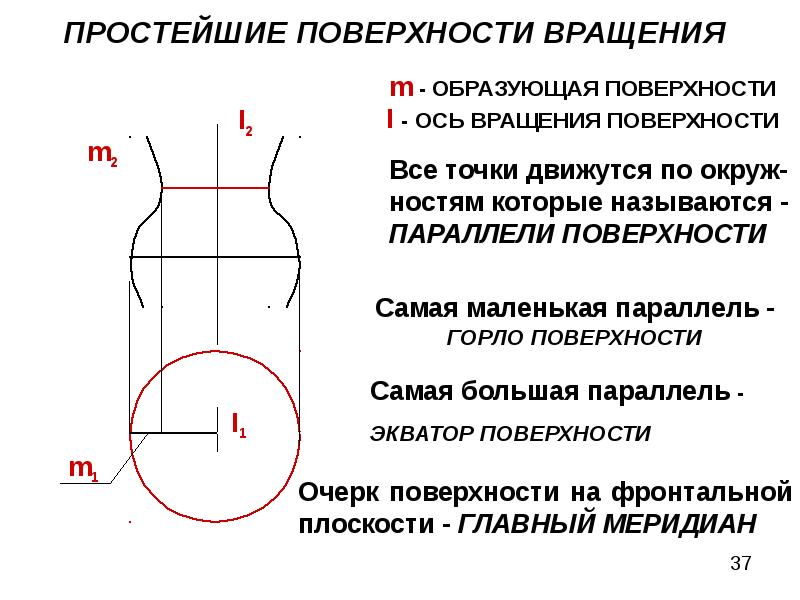

ПРОСТЕЙШИЕ ПОВЕРХНОСТИ ВРАЩЕНИЯ

Слайд 38

Описание слайда:

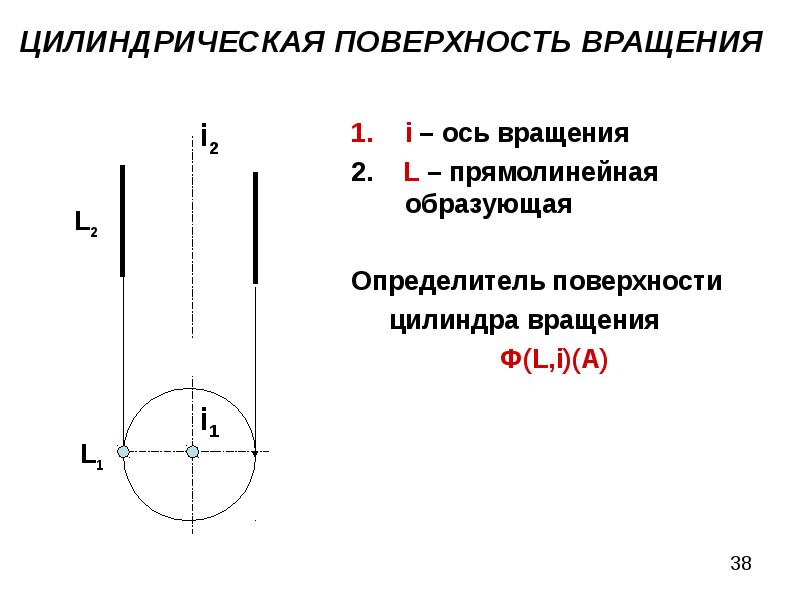

ЦИЛИНДРИЧЕСКАЯ ПОВЕРХНОСТЬ ВРАЩЕНИЯ i – ось вращения 2. L – прямолинейная образующая Определитель поверхности цилиндра вращения Ф(L,i)(A)

Слайд 39

Описание слайда:

ПОВЕРХНОСТЬ КОНУСА ВРАЩЕНИЯ 1. i – ось вращения 2. L – прямолинейная образующая 3. S – вершина конической поверхности Определитель поверхности Ф (L, I, S)(A)

Слайд 40

Описание слайда:

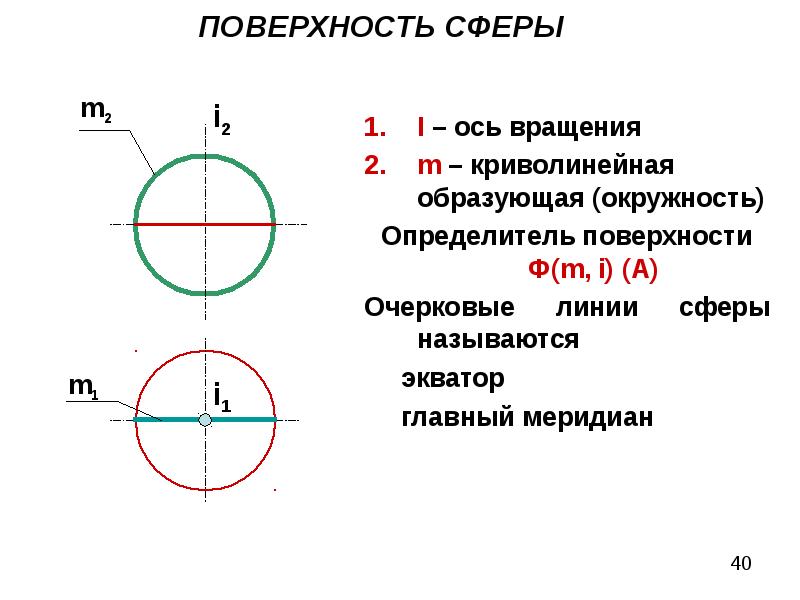

ПОВЕРХНОСТЬ CФЕРЫ I – ось вращения m – криволинейная образующая (окружность) Определитель поверхности Ф(m, i) (A) Очерковые линии сферы называются экватор главный меридиан

Слайд 41

Описание слайда:

ТОРОВАЯ ПОВЕРХНОСТЬ ОТКРЫТЫЙ ТОР i – ось вращения m – образующая (окружность) Определитель поверхности Ф(m, i) (A) r < R

Слайд 42

Описание слайда:

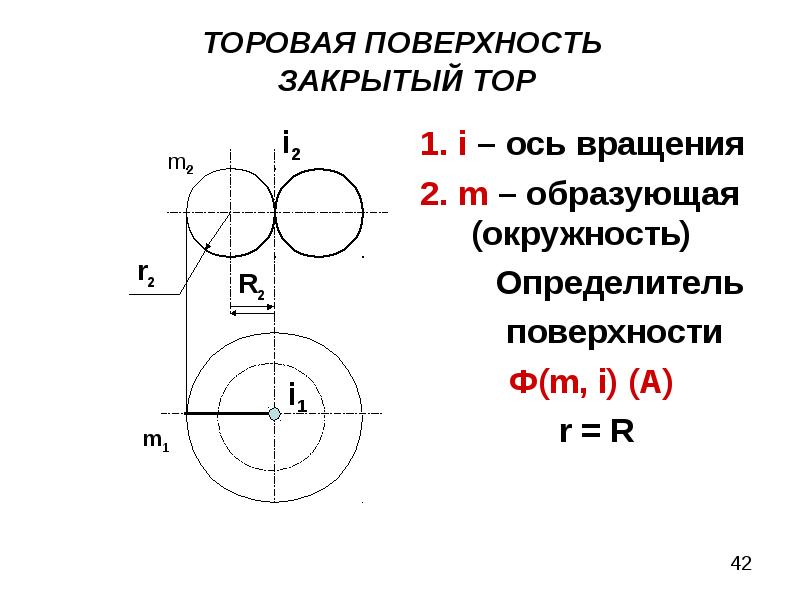

ТОРОВАЯ ПОВЕРХНОСТЬ ЗАКРЫТЫЙ ТОР 1. i – ось вращения 2. m – образующая (окружность) Определитель поверхности Ф(m, i) (A) r = R

Слайд 43

Описание слайда:

ТОРОВАЯ ПОВЕРХНОСТЬ САМОПЕРЕСЕКАЮЩИЙСЯ ТОР (тор - бочка) 1. i – ось вращения 2. m – образующая (окружность) Определитель поверхности Ф(m, i) (A) r > R

Слайд 44

Описание слайда:

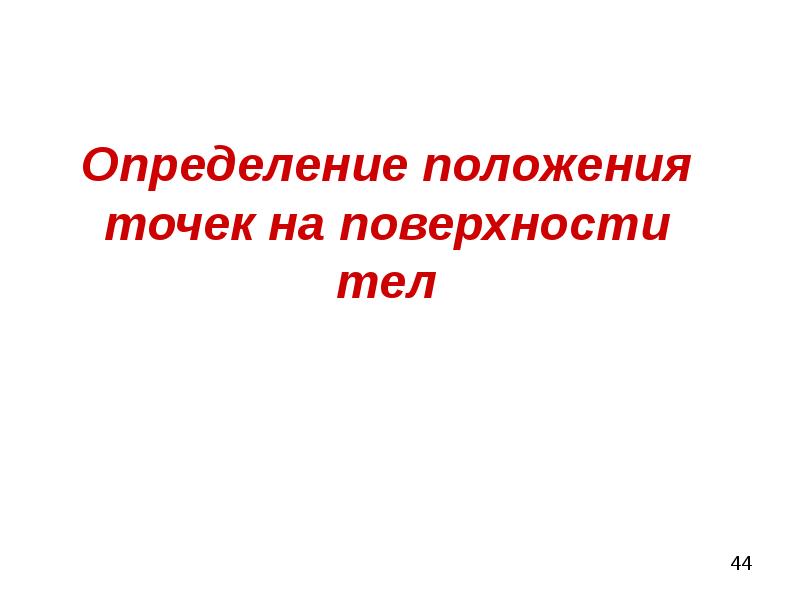

Определение положения точек на поверхности тел

Слайд 45

Описание слайда:

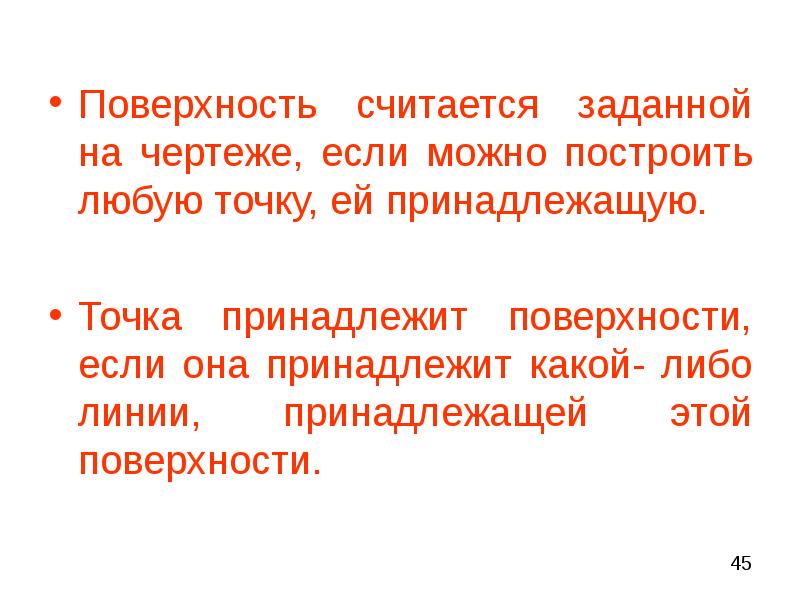

Поверхность считается заданной на чертеже, если можно построить любую точку, ей принадлежащую. Поверхность считается заданной на чертеже, если можно построить любую точку, ей принадлежащую. Точка принадлежит поверхности, если она принадлежит какой- либо линии, принадлежащей этой поверхности.

Слайд 46

Описание слайда:

Определение проекций точек на поверхности многогранника Точки на гранях проецируются на очерк основания (точка К)

Слайд 47

Описание слайда:

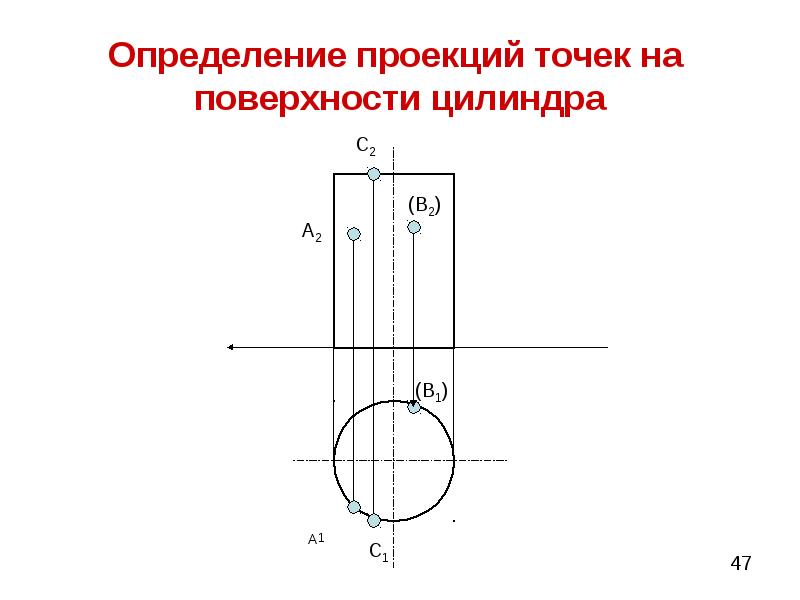

Определение проекций точек на поверхности цилиндра

Слайд 48

Описание слайда:

Определение проекций точек на поверхности конуса

Слайд 49

Описание слайда:

Определение проекций точек на поверхности сферы

Слайд 50

Описание слайда:

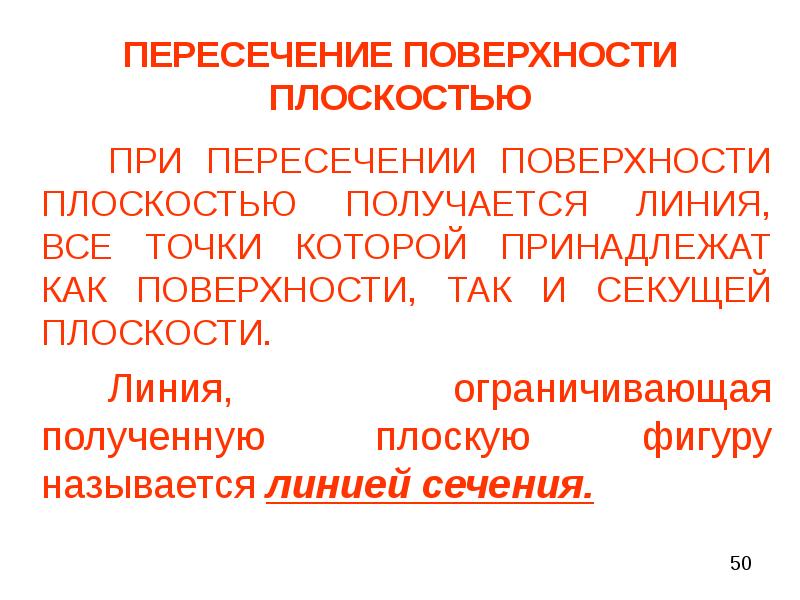

ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТИ ПЛОСКОСТЬЮ ПРИ ПЕРЕСЕЧЕНИИ ПОВЕРХНОСТИ ПЛОСКОСТЬЮ ПОЛУЧАЕТСЯ ЛИНИЯ, ВСЕ ТОЧКИ КОТОРОЙ ПРИНАДЛЕЖАТ КАК ПОВЕРХНОСТИ, ТАК И СЕКУЩЕЙ ПЛОСКОСТИ. Линия, ограничивающая полученную плоскую фигуру называется линией сечения.

Слайд 51

Описание слайда:

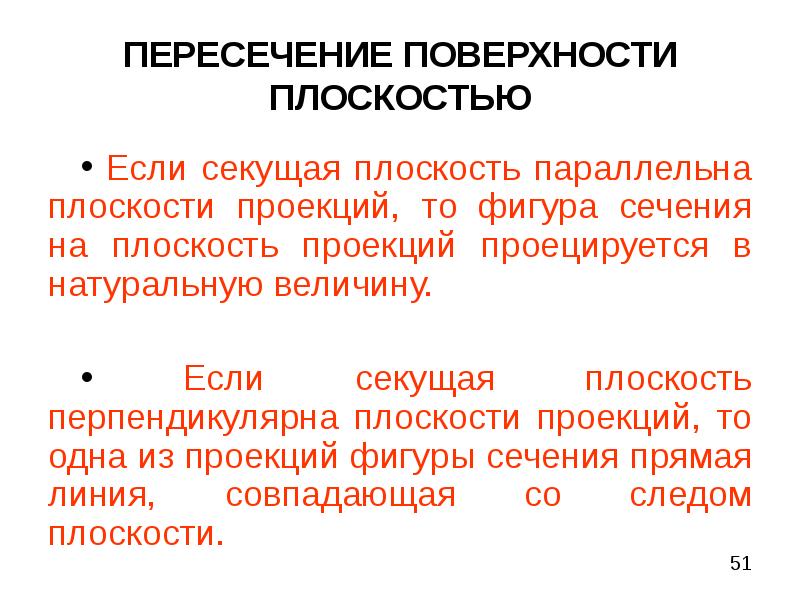

ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТИ ПЛОСКОСТЬЮ Если секущая плоскость параллельна плоскости проекций, то фигура сечения на плоскость проекций проецируется в натуральную величину. Если секущая плоскость перпендикулярна плоскости проекций, то одна из проекций фигуры сечения прямая линия, совпадающая со следом плоскости.

Слайд 52

Описание слайда:

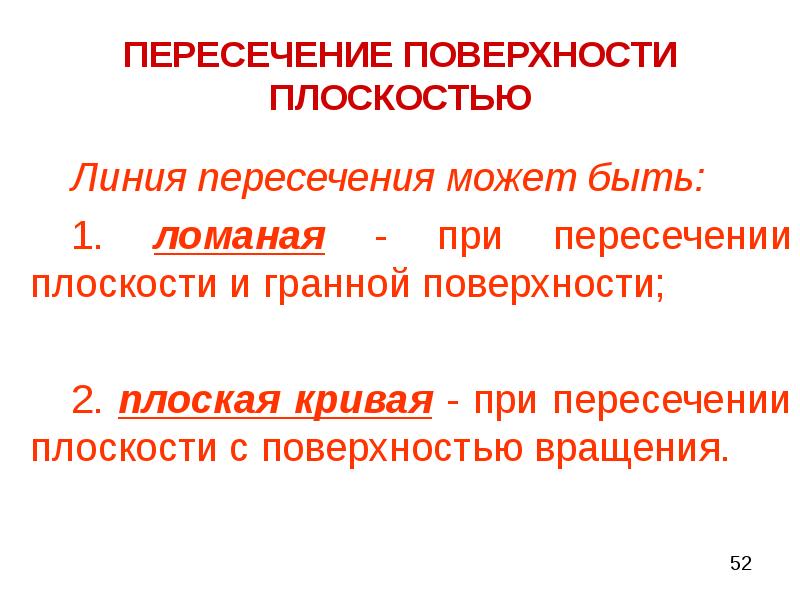

ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТИ ПЛОСКОСТЬЮ Линия пересечения может быть: 1. ломаная - при пересечении плоскости и гранной поверхности; 2. плоская кривая - при пересечении плоскости с поверхностью вращения.

Слайд 53

Описание слайда:

СЕЧЕНИЯ ЦИЛИНДРА ВРАЩЕНИЯ 1. abi – окружность 2. b^ i – эллипс 3. g ll i - прямоугольник

Слайд 54

Описание слайда:

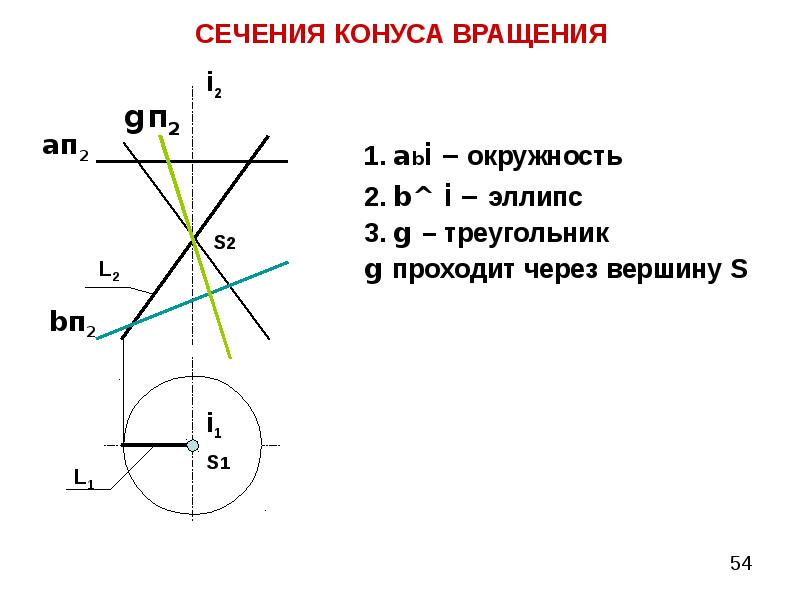

СЕЧЕНИЯ КОНУСА ВРАЩЕНИЯ 1. abi – окружность 2. b^ i – эллипс 3. g – треугольник g проходит через вершину S

Слайд 55

Описание слайда:

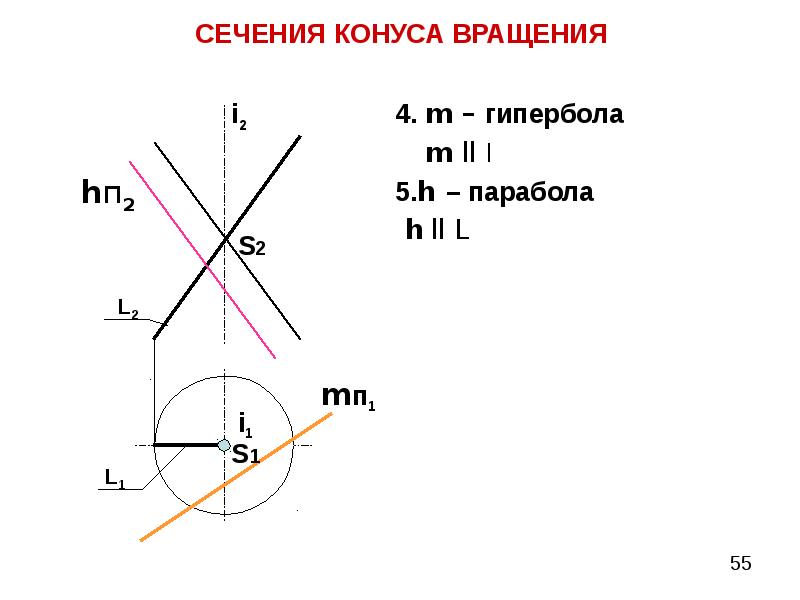

СЕЧЕНИЯ КОНУСА ВРАЩЕНИЯ 4. m – гипербола m ll I 5.h – парабола h ll L

Слайд 56

Описание слайда:

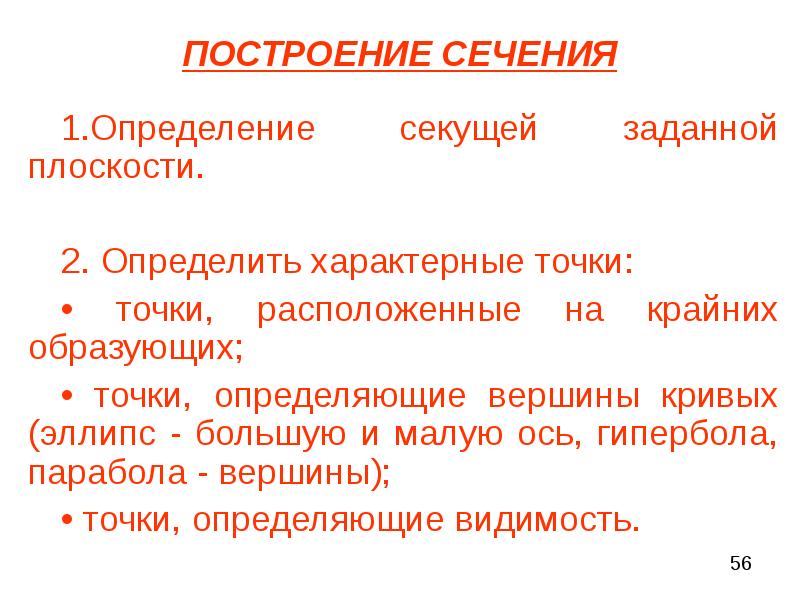

ПОСТРОЕНИЕ СЕЧЕНИЯ Определение секущей заданной плоскости. 2. Определить характерные точки: • точки, расположенные на крайних образующих; • точки, определяющие вершины кривых (эллипс - большую и малую ось, гипербола, парабола - вершины); • точки, определяющие видимость.

Слайд 57

Описание слайда:

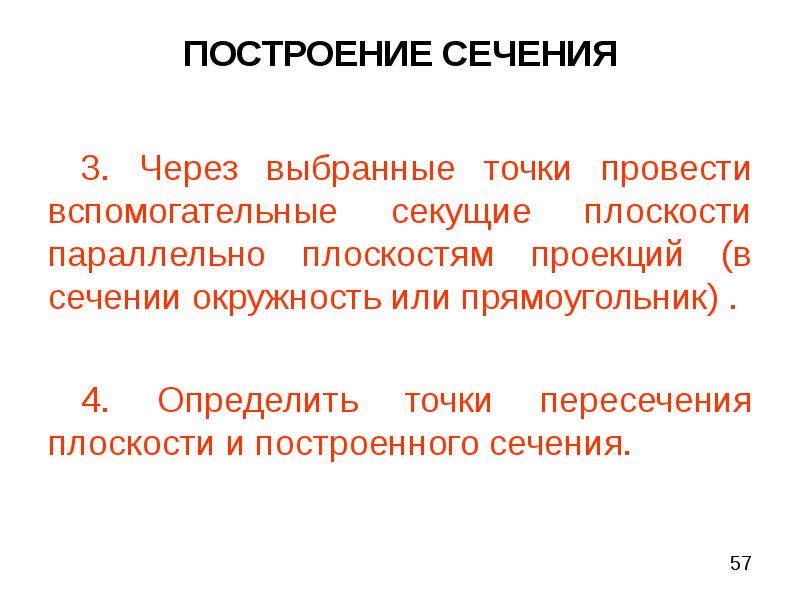

ПОСТРОЕНИЕ СЕЧЕНИЯ 3. Через выбранные точки провести вспомогательные секущие плоскости параллельно плоскостям проекций (в сечении окружность или прямоугольник) . 4. Определить точки пересечения плоскости и построенного сечения.

Слайд 58

Описание слайда:

СЕЧЕНИЕ ПРИЗМЫ ПЛОСКОСТЬЮ Определение натуральной величины сечения СЕЧЕНИЕ ПРИЗМЫ четырехугольник (ромб)

Слайд 59

Описание слайда:

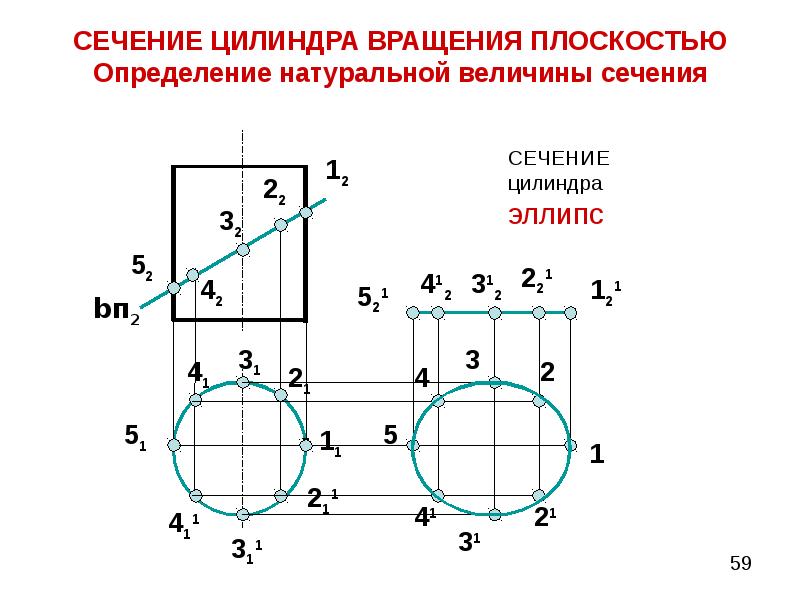

СЕЧЕНИЕ ЦИЛИНДРА ВРАЩЕНИЯ ПЛОСКОСТЬЮ Определение натуральной величины сечения СЕЧЕНИЕ цилиндра эллипс

Слайд 60

Описание слайда:

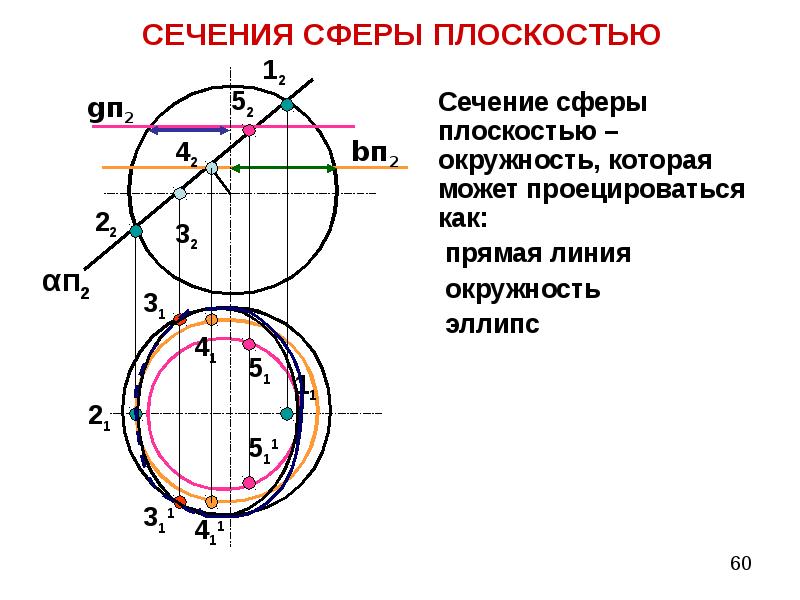

СЕЧЕНИЯ СФЕРЫ ПЛОСКОСТЬЮ Сечение сферы плоскостью – окружность, которая может проецироваться как: прямая линия окружность эллипс

Слайд 61

Описание слайда:

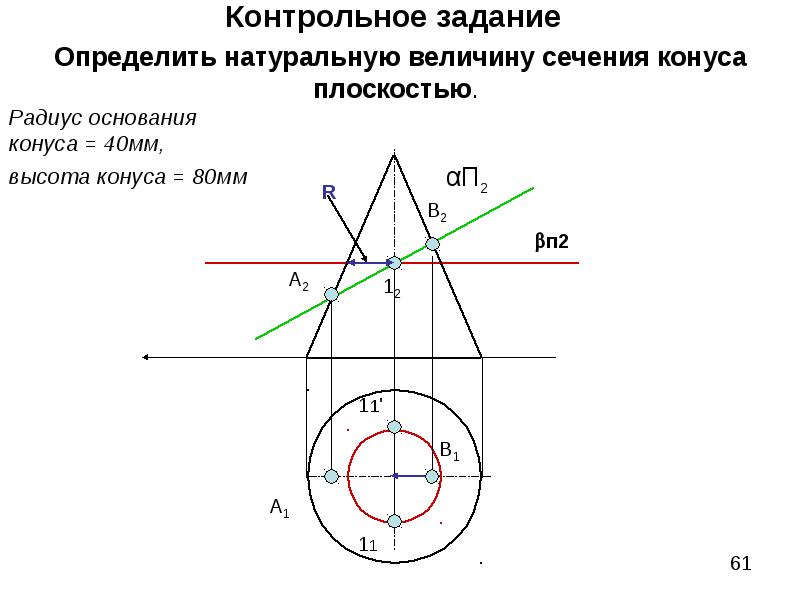

Контрольное задание Определить натуральную величину сечения конуса плоскостью.

Слайд 62

Описание слайда:

Домашнее задание Домашнее задание Определить натуральную величину сечения поверхности

Слайд 63

Описание слайда:

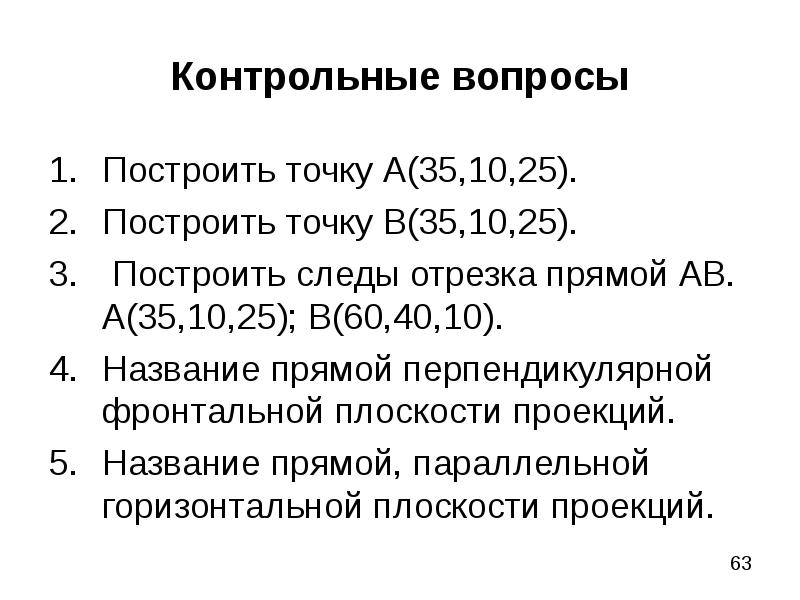

Контрольные вопросы Построить точку А(35,10,25). Построить точку В(35,10,25). Построить следы отрезка прямой АВ. А(35,10,25); В(60,40,10). Название прямой перпендикулярной фронтальной плоскости проекций. Название прямой, параллельной горизонтальной плоскости проекций.

Слайд 64

Описание слайда:

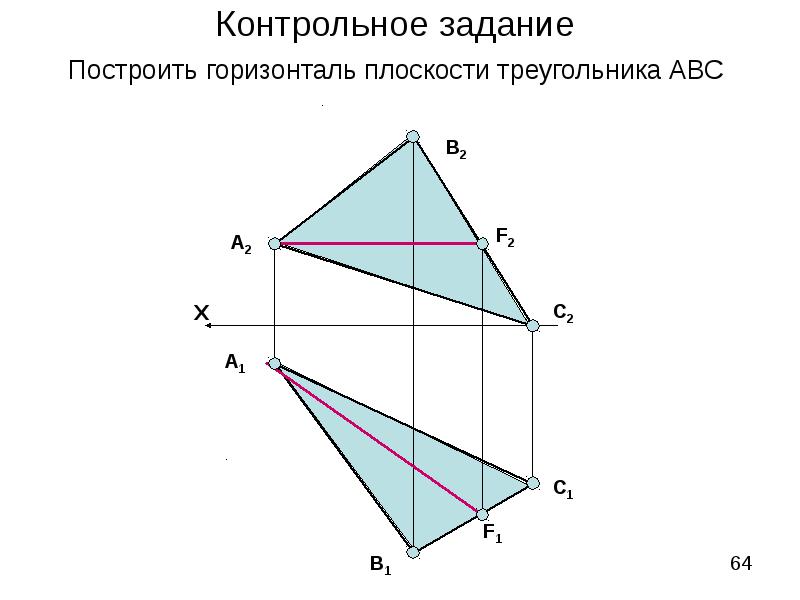

Контрольное задание

Слайд 65

Описание слайда:

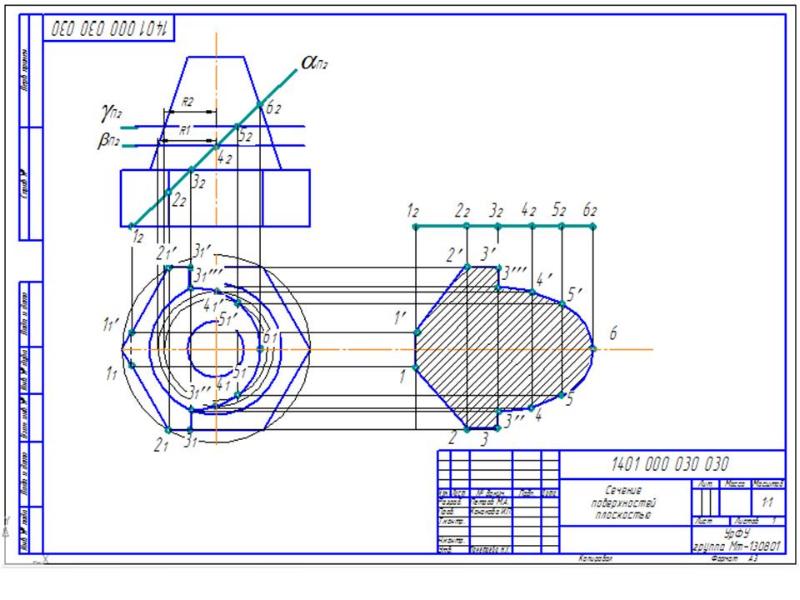

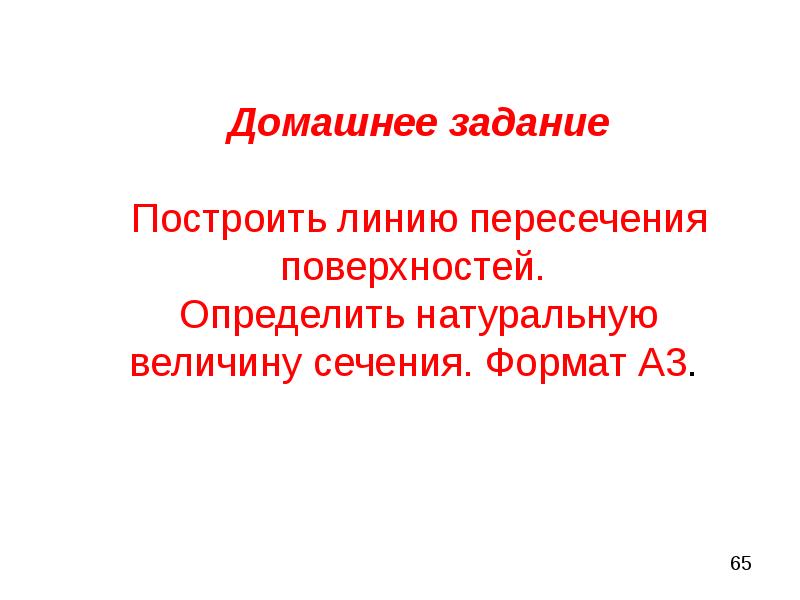

Домашнее задание Построить линию пересечения поверхностей. Определить натуральную величину сечения. Формат А3.

Слайд 66

Описание слайда:

Слайд 67

Описание слайда:

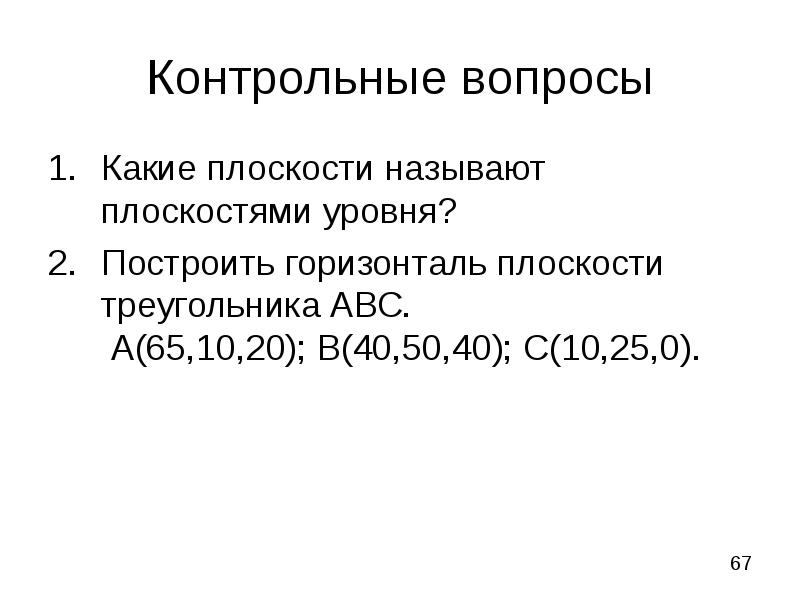

Контрольные вопросы Какие плоскости называют плоскостями уровня? Построить горизонталь плоскости треугольника АВС. А(65,10,20); В(40,50,40); С(10,25,0).
