Слайд 1

Описание слайда:

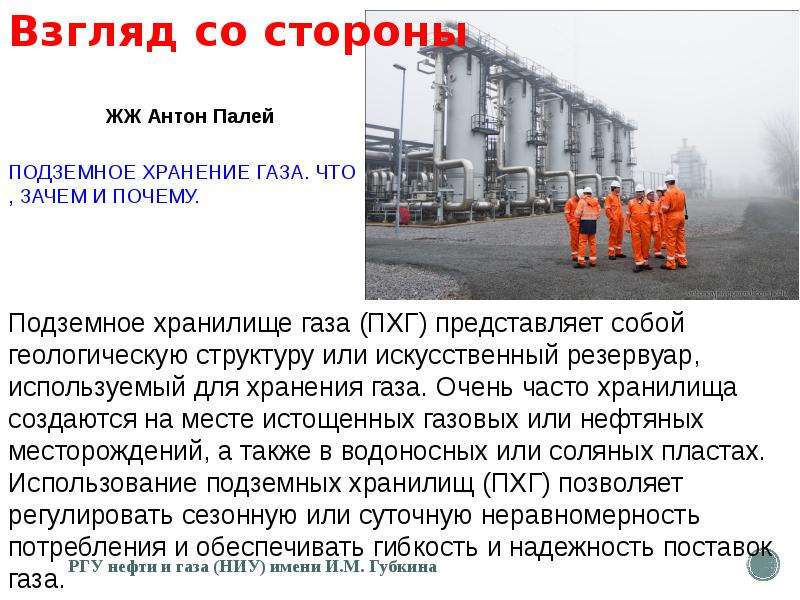

ПОДЗЕМНОЕ ХРАНЕНИЕ ГАЗА и ЖИДКОСТИ ПОДЗЕМНОЕ ХРАНЕНИЕ ГАЗА и ЖИДКОСТИ

Слайд 2

Описание слайда:

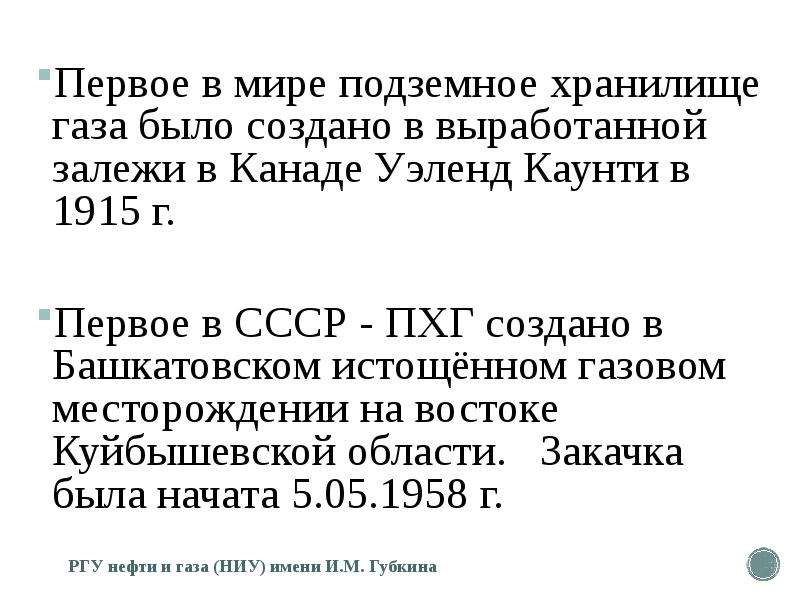

Первое в мире подземное хранилище газа было создано в выработанной залежи в Канаде Уэленд Каунти в 1915 г. Первое в мире подземное хранилище газа было создано в выработанной залежи в Канаде Уэленд Каунти в 1915 г. Первое в СССР - ПХГ создано в Башкатовском истощённом газовом месторождении на востоке Куйбышевской области. Закачка была начата 5.05.1958 г.

Слайд 3

Описание слайда:

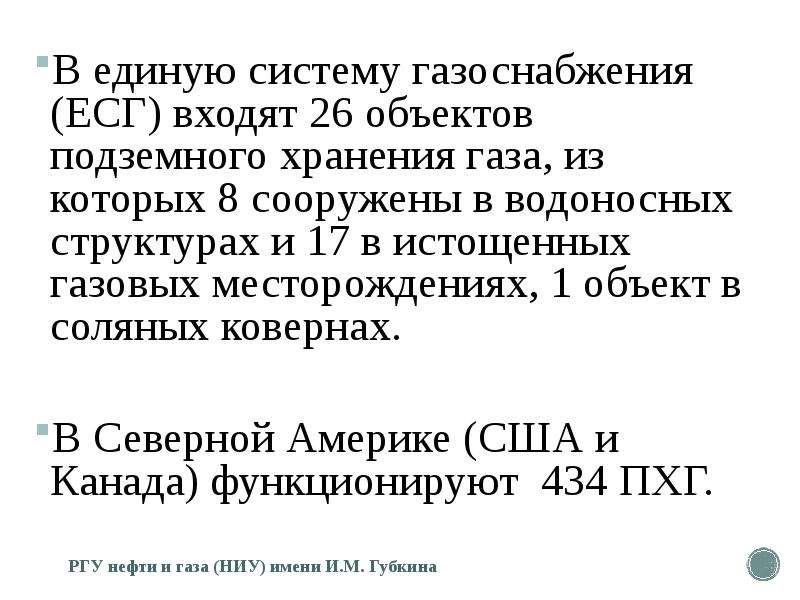

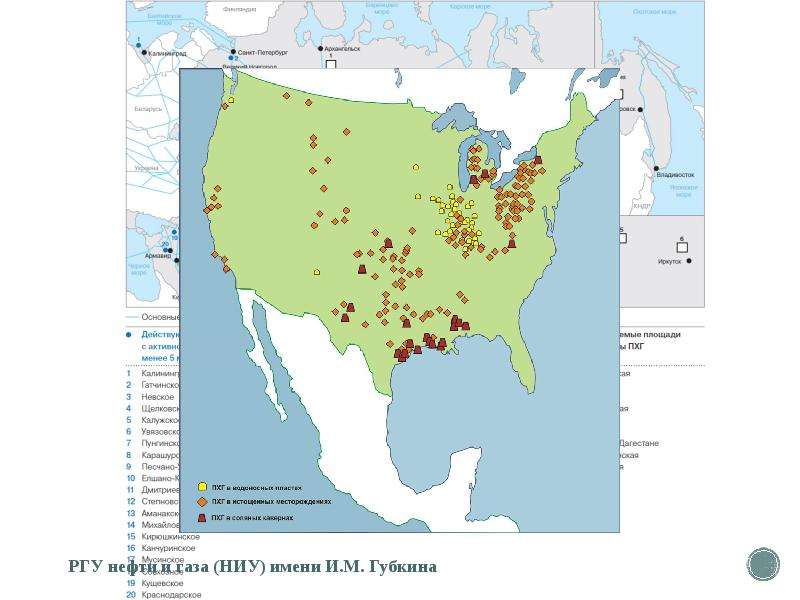

В единую систему газоснабжения (ЕСГ) входят 26 объектов подземного хранения газа, из которых 8 сооружены в водоносных структурах и 17 в истощенных газовых месторождениях, 1 объект в соляных ковернах. В единую систему газоснабжения (ЕСГ) входят 26 объектов подземного хранения газа, из которых 8 сооружены в водоносных структурах и 17 в истощенных газовых месторождениях, 1 объект в соляных ковернах. В Северной Америке (США и Канада) функционируют 434 ПХГ.

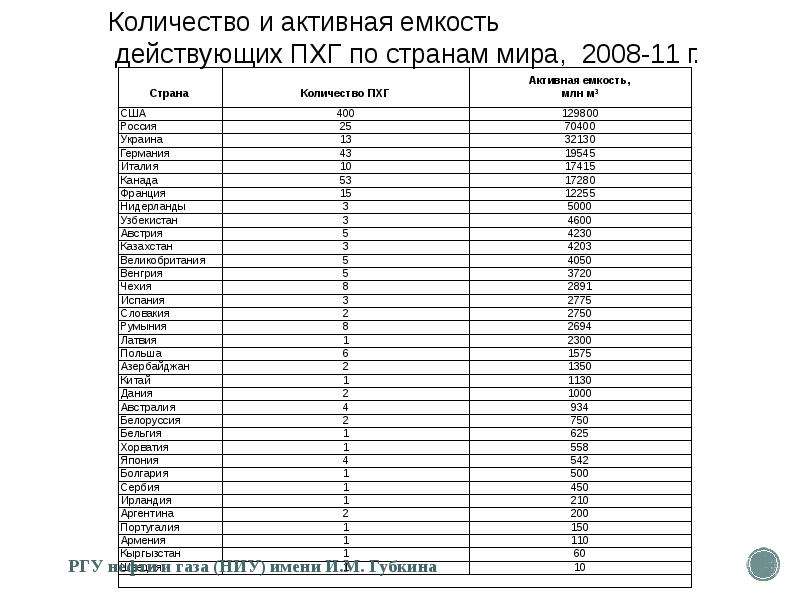

Слайд 4

Описание слайда:

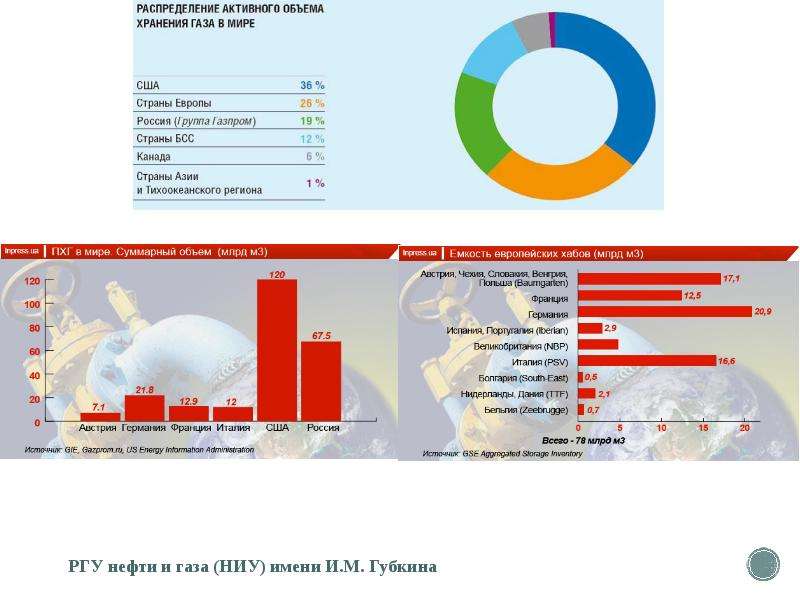

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

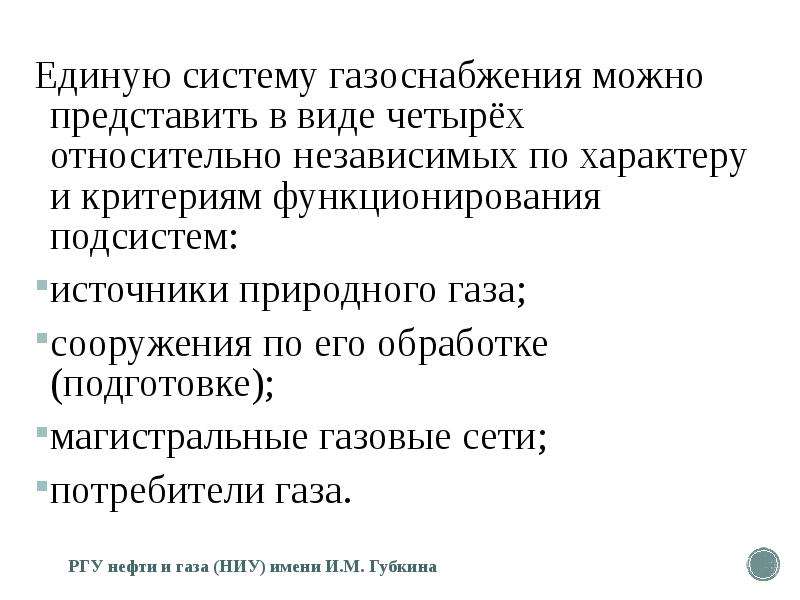

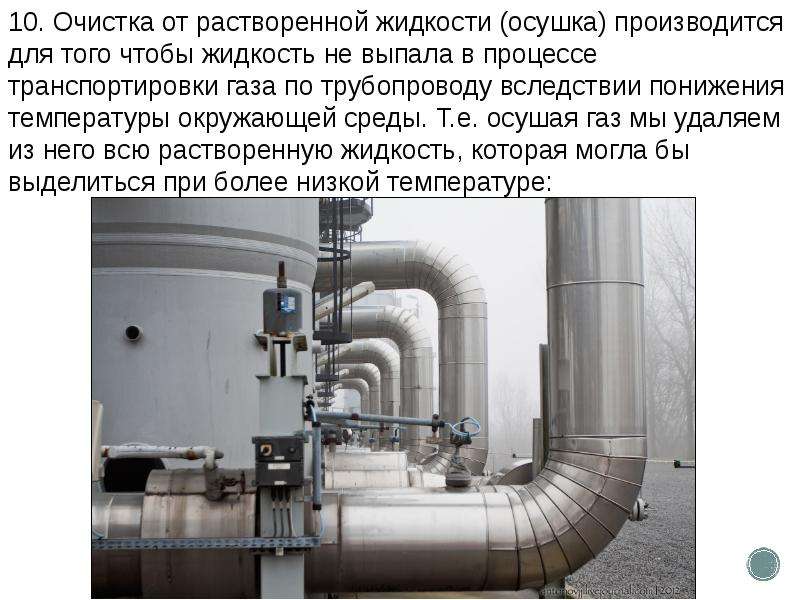

Единую систему газоснабжения можно представить в виде четырёх относительно независимых по характеру и критериям функционирования подсистем: Единую систему газоснабжения можно представить в виде четырёх относительно независимых по характеру и критериям функционирования подсистем: источники природного газа; сооружения по его обработке (подготовке); магистральные газовые сети; потребители газа.

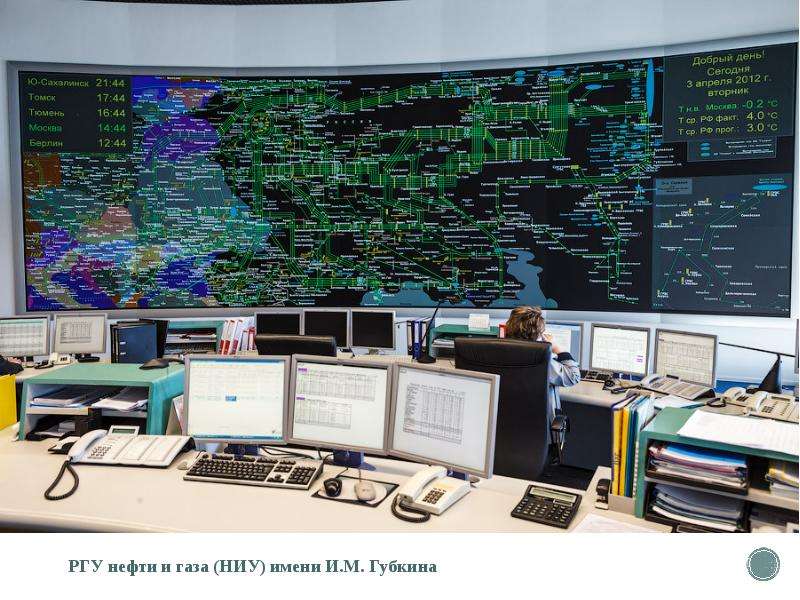

Слайд 8

Описание слайда:

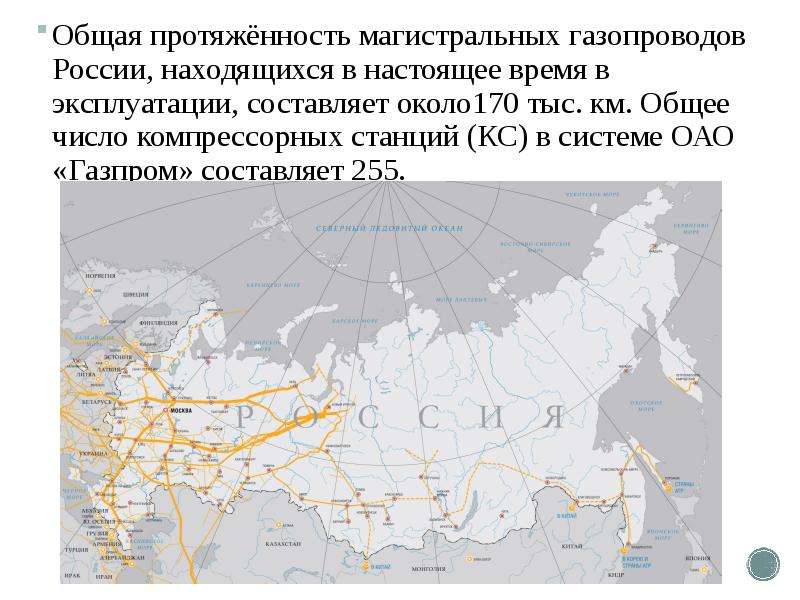

Общая протяжённость магистральных газопроводов России, находящихся в настоящее время в эксплуатации, составляет около170 тыс. км. Общее число компрессорных станций (КС) в системе ОАО «Газпром» составляет 255. Общая протяжённость магистральных газопроводов России, находящихся в настоящее время в эксплуатации, составляет около170 тыс. км. Общее число компрессорных станций (КС) в системе ОАО «Газпром» составляет 255.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

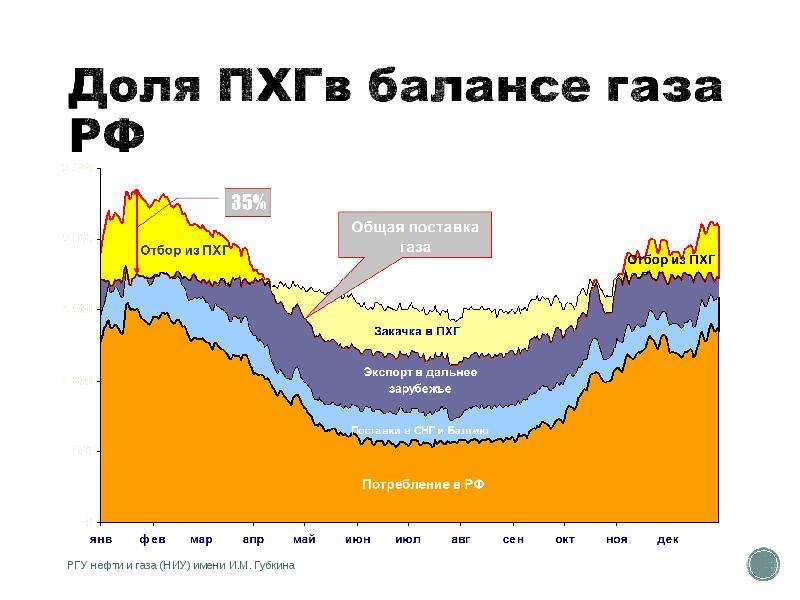

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

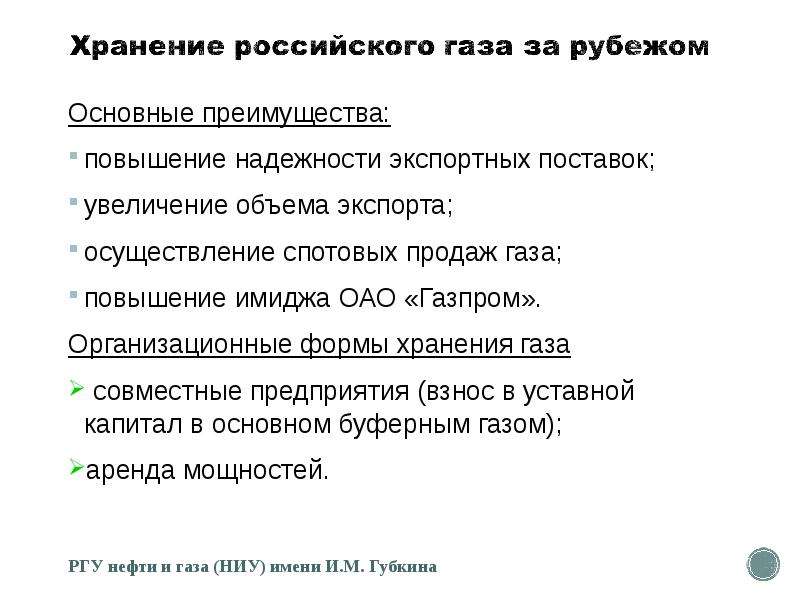

Основные преимущества: Основные преимущества: повышение надежности экспортных поставок; увеличение объема экспорта; осуществление спотовых продаж газа; повышение имиджа ОАО «Газпром». Организационные формы хранения газа совместные предприятия (взнос в уставной капитал в основном буферным газом); аренда мощностей.

Слайд 13

Описание слайда:

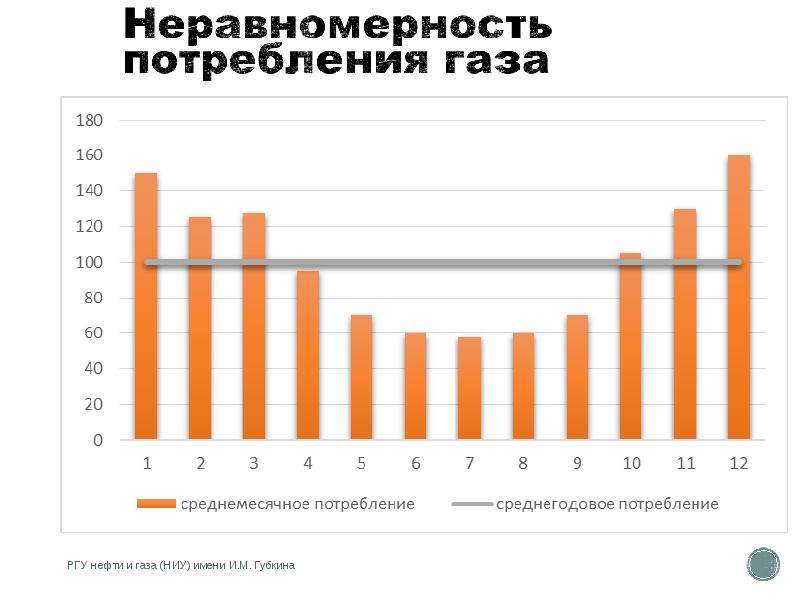

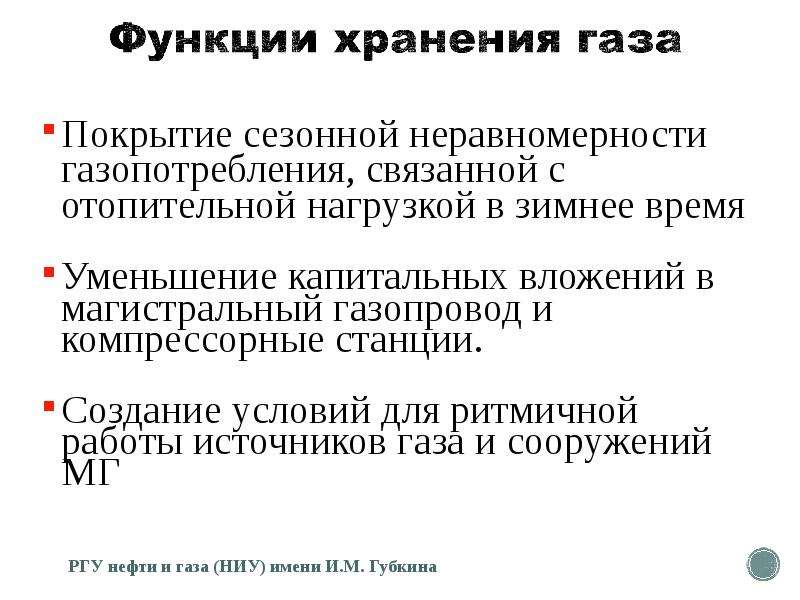

Слайд 14

Описание слайда:

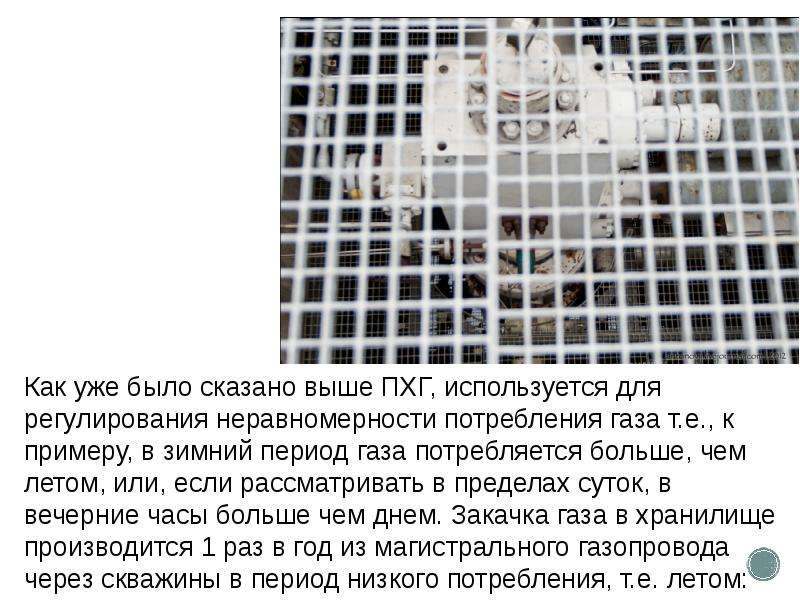

Покрытие сезонной неравномерности газопотребления, связанной с отопительной нагрузкой в зимнее время Покрытие сезонной неравномерности газопотребления, связанной с отопительной нагрузкой в зимнее время Уменьшение капитальных вложений в магистральный газопровод и компрессорные станции. Создание условий для ритмичной работы источников газа и сооружений МГ

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

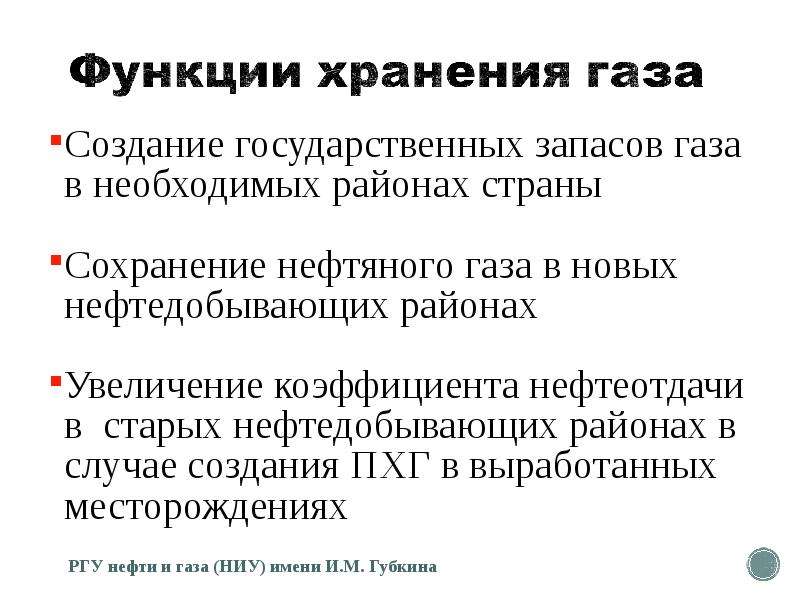

Создание государственных запасов газа в необходимых районах страны Создание государственных запасов газа в необходимых районах страны Сохранение нефтяного газа в новых нефтедобывающих районах Увеличение коэффициента нефтеотдачи в старых нефтедобывающих районах в случае создания ПХГ в выработанных месторождениях

Слайд 17

Описание слайда:

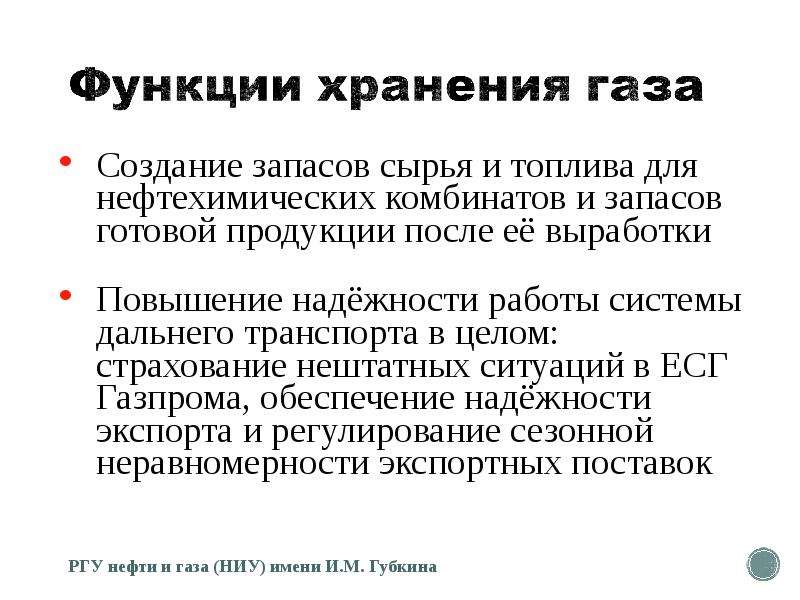

Создание запасов сырья и топлива для нефтехимических комбинатов и запасов готовой продукции после её выработки Создание запасов сырья и топлива для нефтехимических комбинатов и запасов готовой продукции после её выработки Повышение надёжности работы системы дальнего транспорта в целом: страхование нештатных ситуаций в ЕСГ Газпрома, обеспечение надёжности экспорта и регулирование сезонной неравномерности экспортных поставок

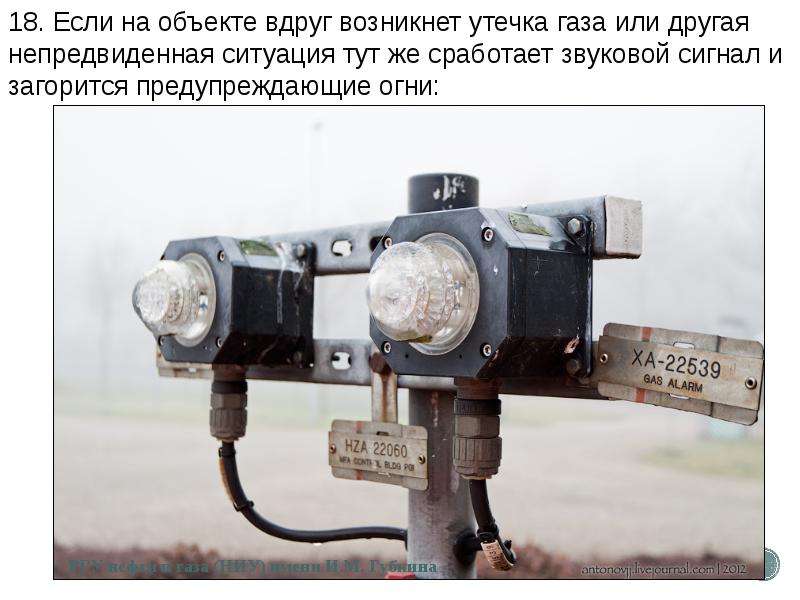

Слайд 18

Описание слайда:

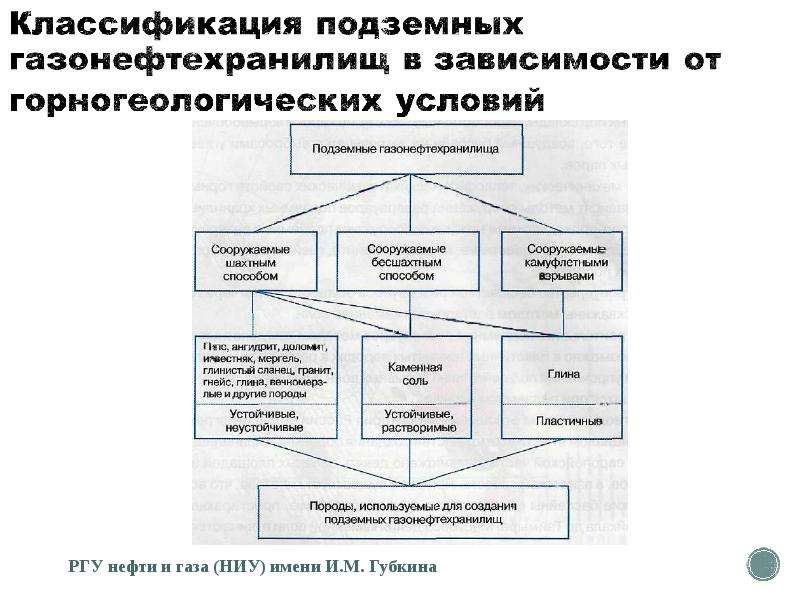

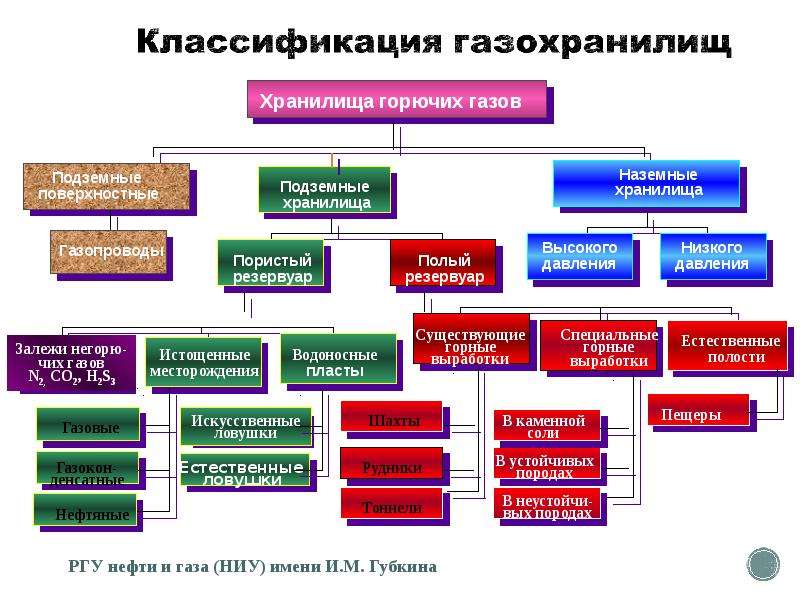

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

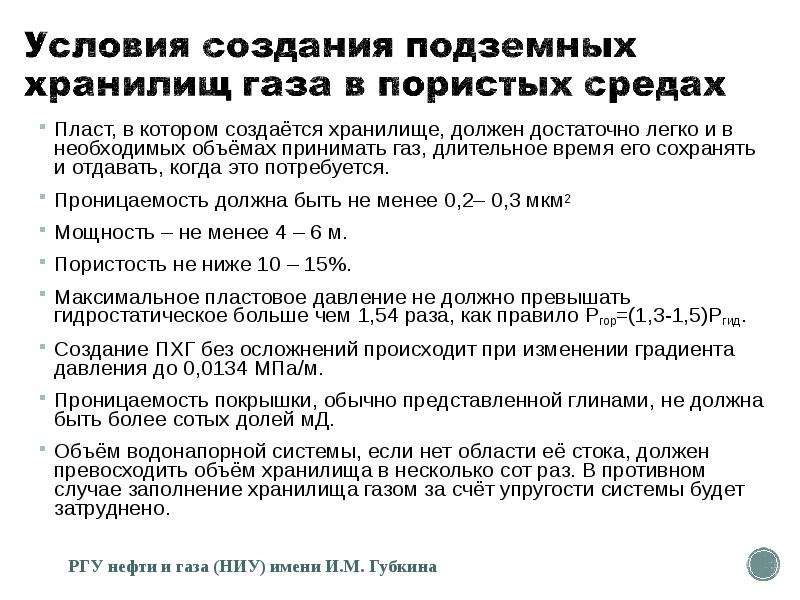

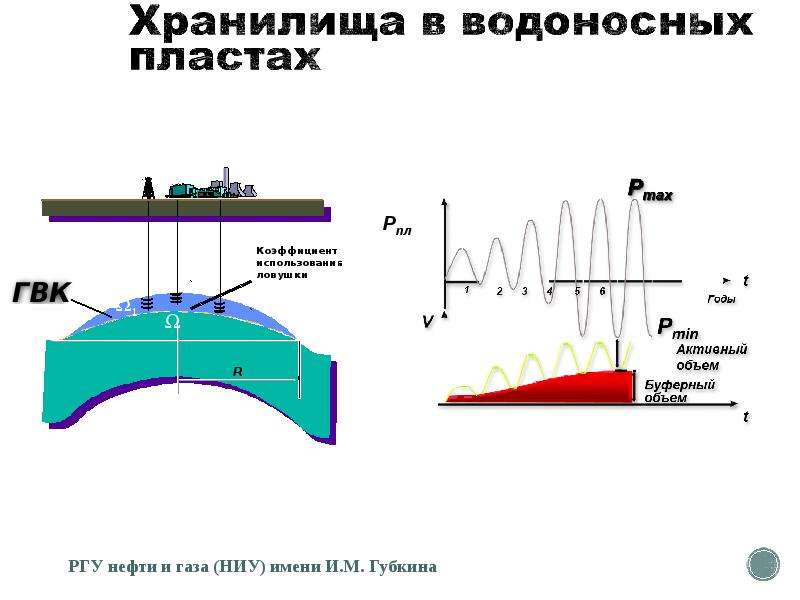

Пласт, в котором создаётся хранилище, должен достаточно легко и в необходимых объёмах принимать газ, длительное время его сохранять и отдавать, когда это потребуется. Пласт, в котором создаётся хранилище, должен достаточно легко и в необходимых объёмах принимать газ, длительное время его сохранять и отдавать, когда это потребуется. Проницаемость должна быть не менее 0,2– 0,3 мкм2 Мощность – не менее 4 – 6 м. Пористость не ниже 10 – 15%. Максимальное пластовое давление не должно превышать гидростатическое больше чем 1,54 раза, как правило Ргор=(1,3-1,5)Ргид. Создание ПХГ без осложнений происходит при изменении градиента давления до 0,0134 МПа/м. Проницаемость покрышки, обычно представленной глинами, не должна быть более сотых долей мД. Объём водонапорной системы, если нет области её стока, должен превосходить объём хранилища в несколько сот раз. В противном случае заполнение хранилища газом за счёт упругости системы будет затруднено.

Слайд 22

Описание слайда:

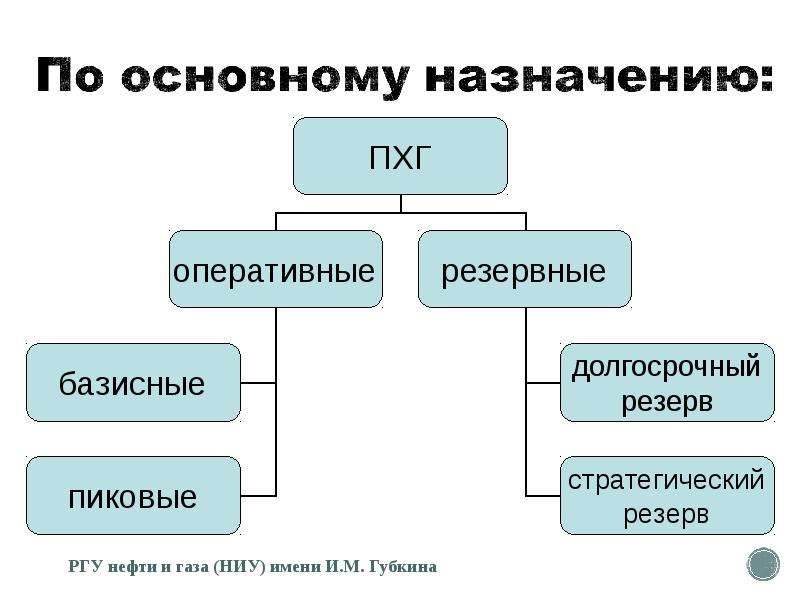

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

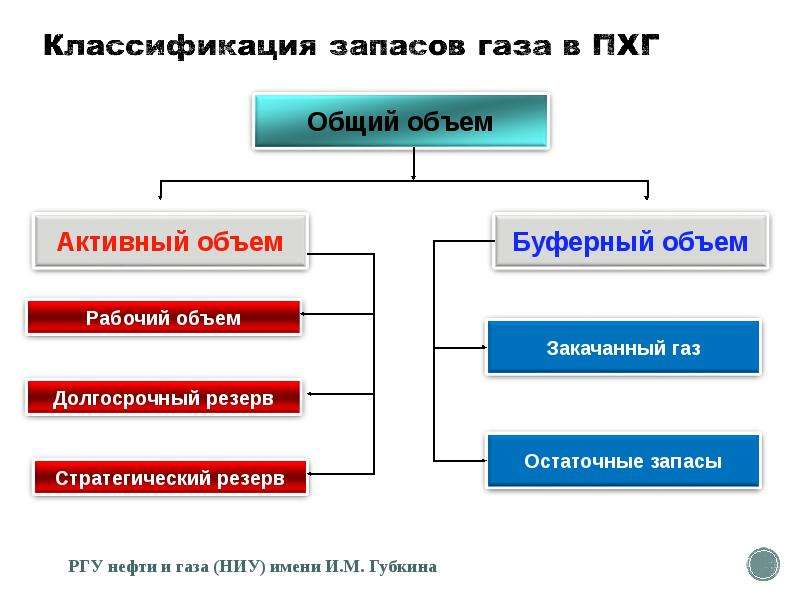

Активный объем газа –максимально возможный проектный объем отбираемого/закачиваемого газа. Активный объем газа –максимально возможный проектный объем отбираемого/закачиваемого газа. Буферный объем газа –минимальный проектный объем газа в пласте, необходимый для обеспечения оптимального режима эксплуатации ПХГ. Рабочий объем газа – фактически отбираемый/закачиваемый в течение одного сезона объем газа. Долгосрочный резерв – часть активного объема газа, отбираемого из ПХГ при возникновении нештатных ситуаций (аварии, невыполнение плановых заданий при добыче газа из месторождений и т.п.). Стратегический резерв – часть активного объема газа, используемая в случае возникновения форс-мажорных ситуаций (войны, нестабильная политическая обстановка и т.п.) для обеспечения энергетической безопасности государства.

Слайд 25

Описание слайда:

Величина активного объема газа может быть определена по коэффициенту месячной неравномерности газопотребления: Величина активного объема газа может быть определена по коэффициенту месячной неравномерности газопотребления:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

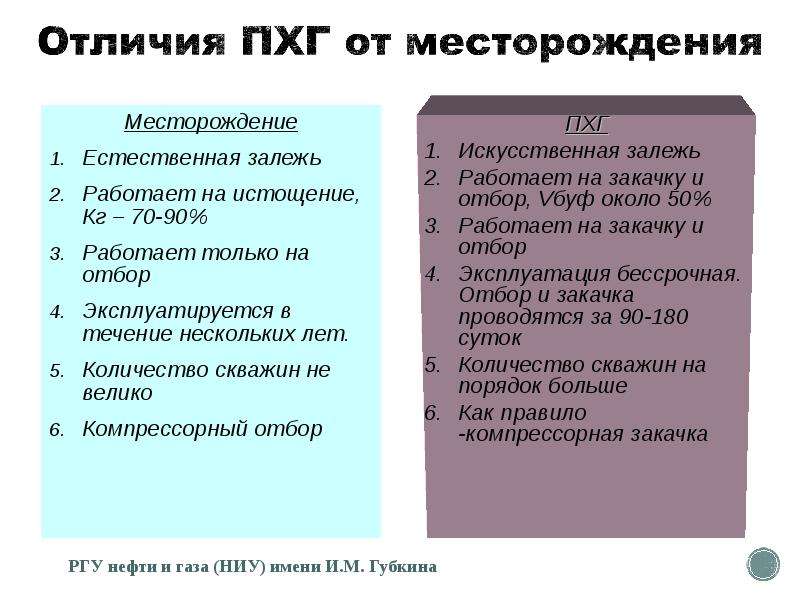

Месторождение Месторождение Естественная залежь Работает на истощение, Кг – 70-90% Работает только на отбор Эксплуатируется в течение нескольких лет. Количество скважин не велико Компрессорный отбор

Слайд 28

Описание слайда:

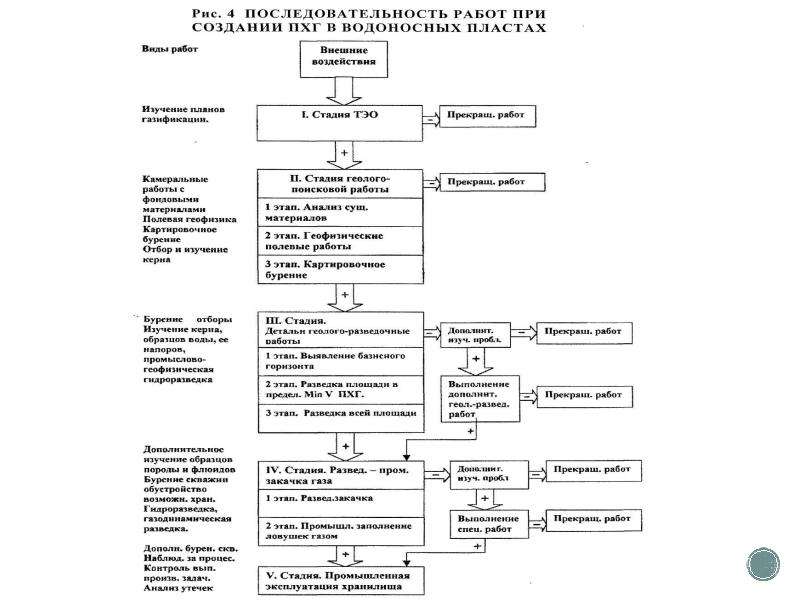

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

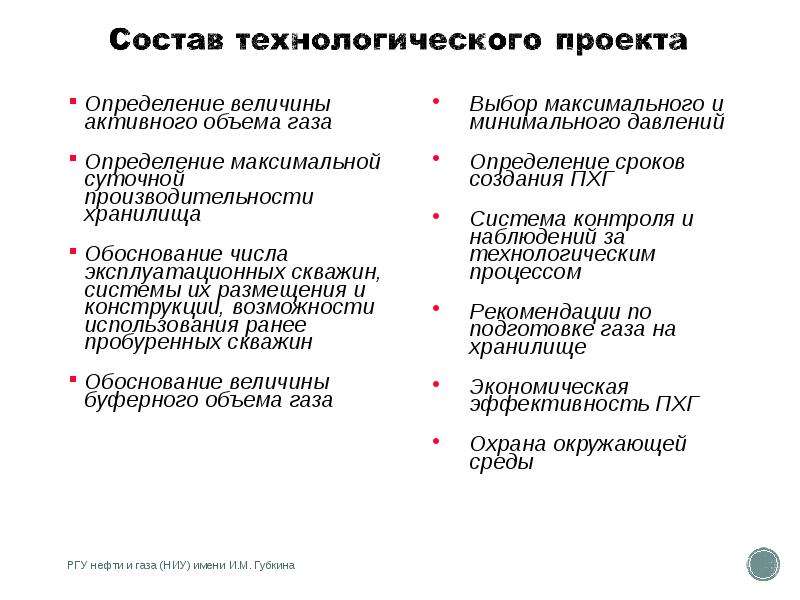

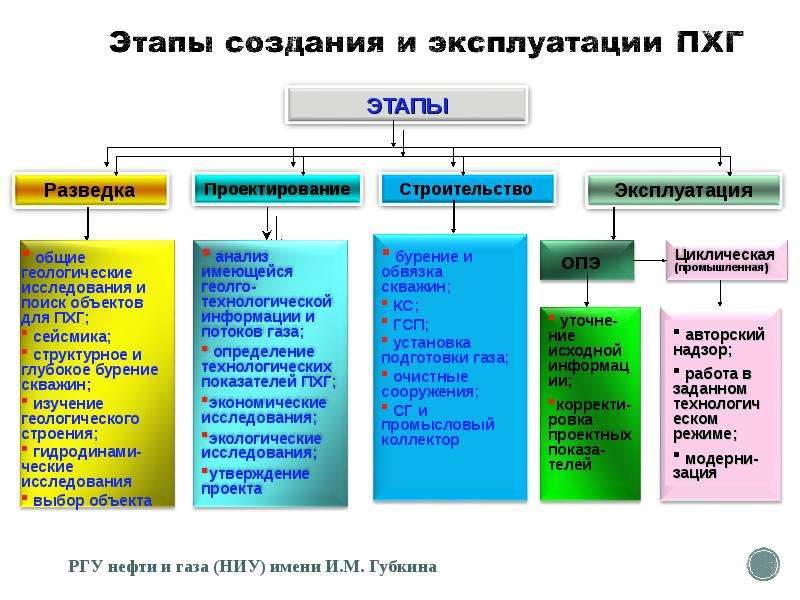

Определение величины активного объема газа Определение величины активного объема газа Определение максимальной суточной производительности хранилища Обоснование числа эксплуатационных скважин, системы их размещения и конструкции, возможности использования ранее пробуренных скважин Обоснование величины буферного объема газа

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

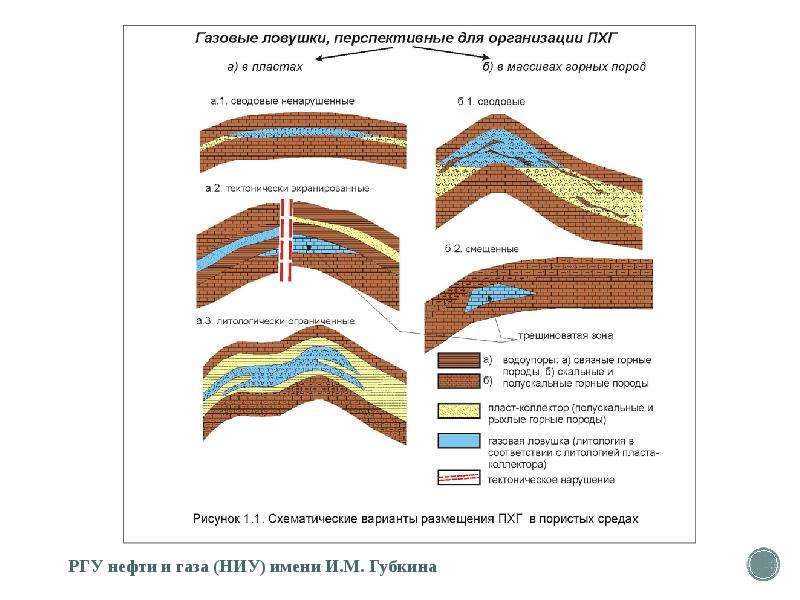

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

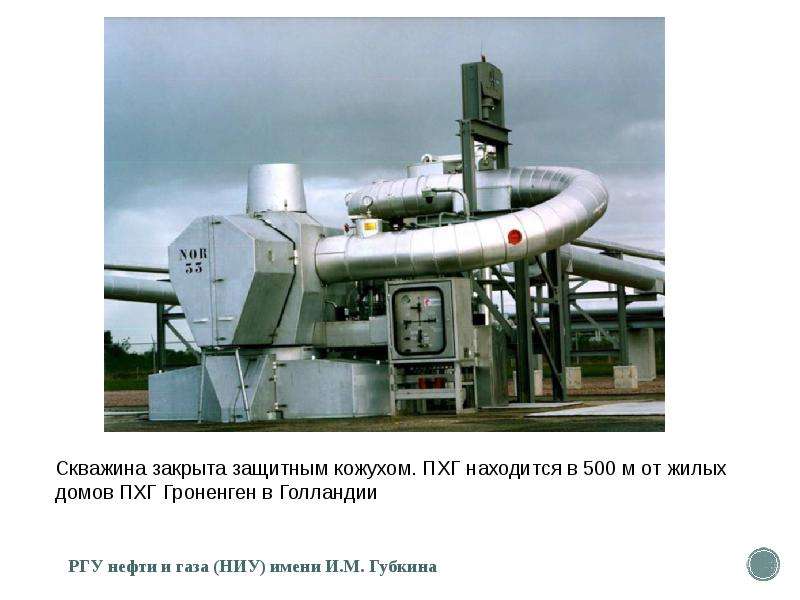

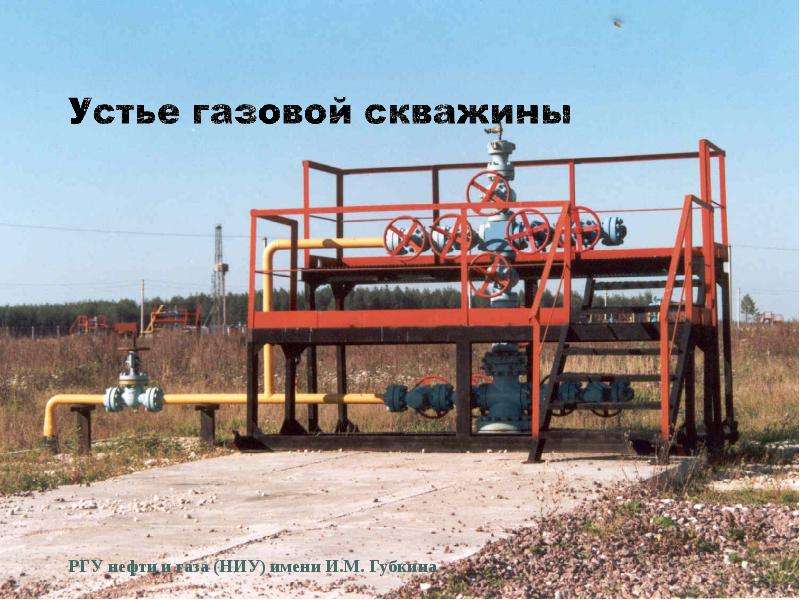

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

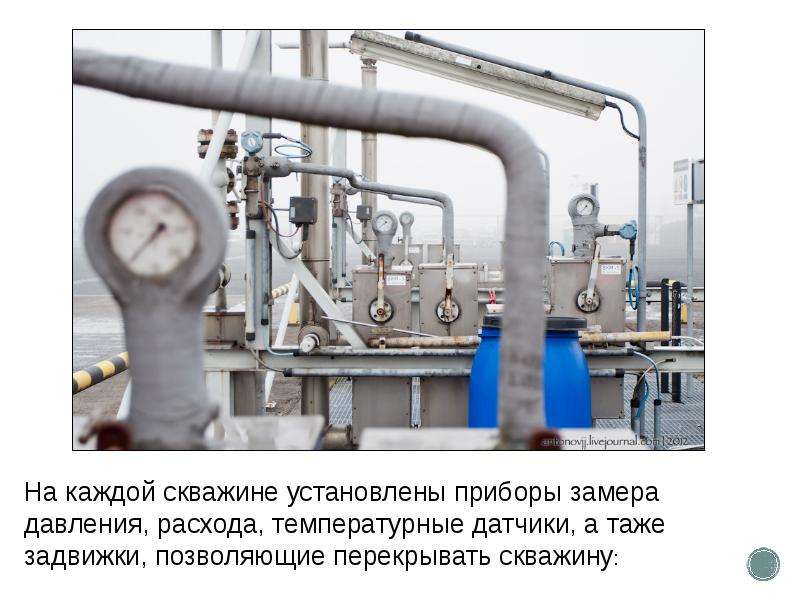

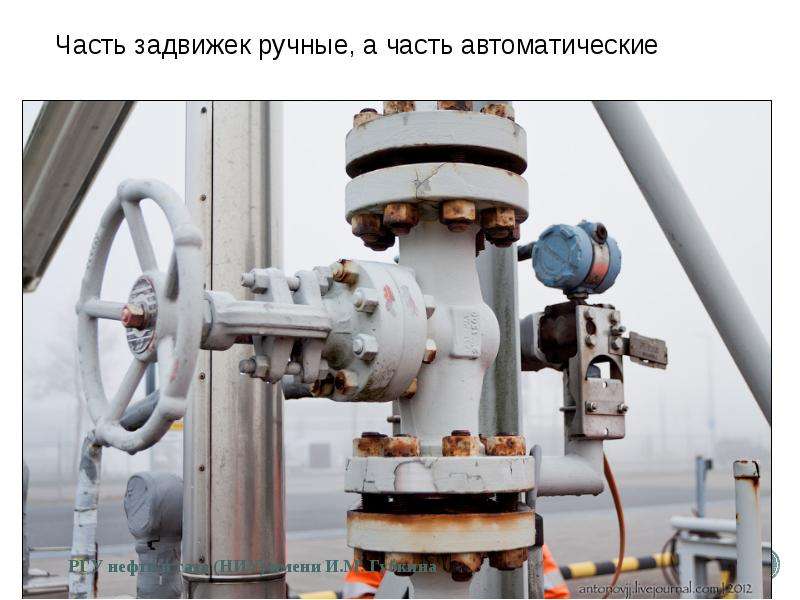

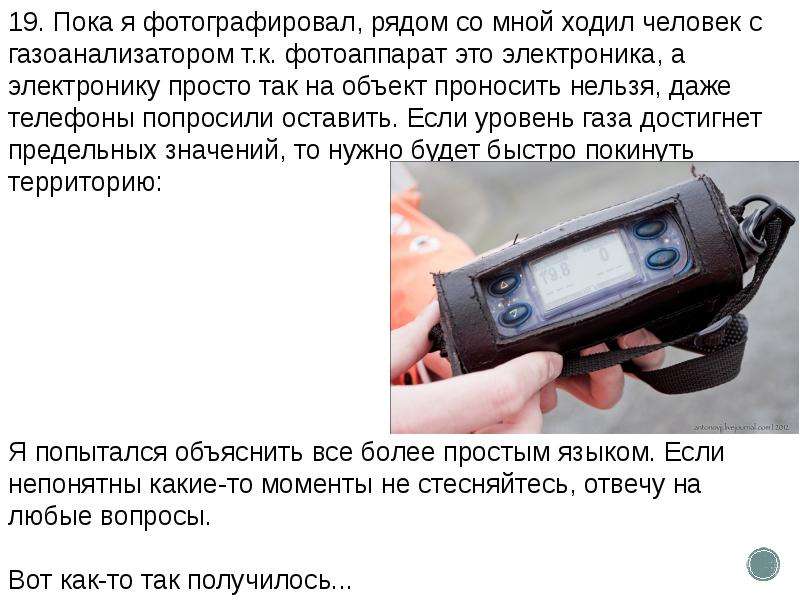

Слайд 39

Описание слайда:

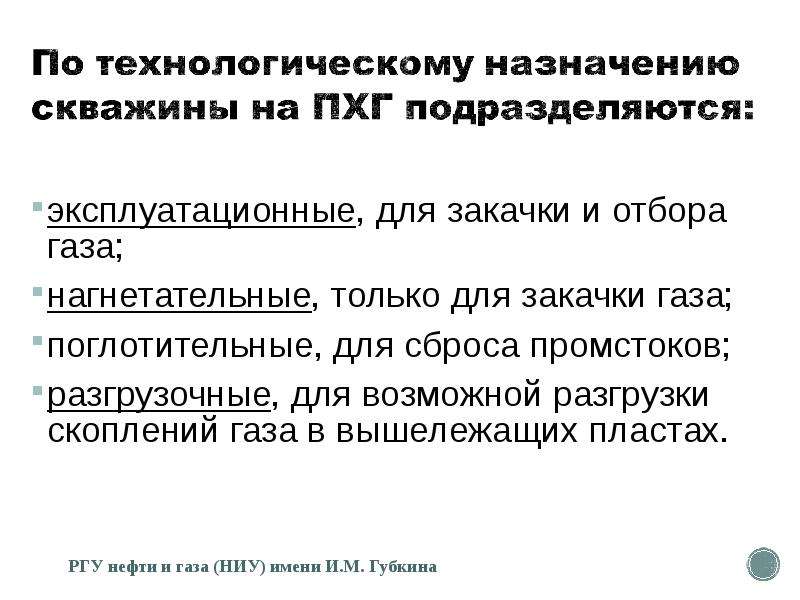

эксплуатационные, для закачки и отбора газа; эксплуатационные, для закачки и отбора газа; нагнетательные, только для закачки газа; поглотительные, для сброса промстоков; разгрузочные, для возможной разгрузки скоплений газа в вышележащих пластах.

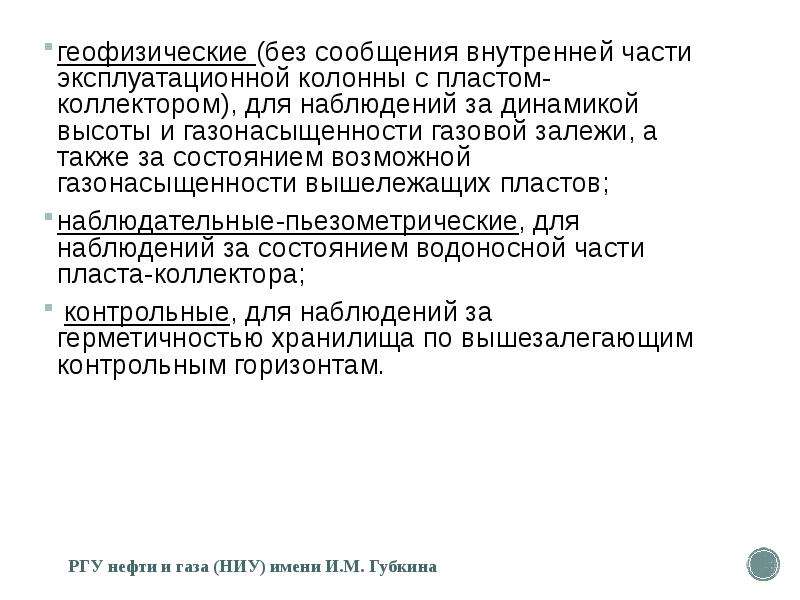

Слайд 40

Описание слайда:

геофизические (без сообщения внутренней части эксплуатационной колонны с пластом-коллектором), для наблюдений за динамикой высоты и газонасыщенности газовой залежи, а также за состоянием возможной газонасыщенности вышележащих пластов; геофизические (без сообщения внутренней части эксплуатационной колонны с пластом-коллектором), для наблюдений за динамикой высоты и газонасыщенности газовой залежи, а также за состоянием возможной газонасыщенности вышележащих пластов; наблюдательные-пьезометрические, для наблюдений за состоянием водоносной части пласта-коллектора; контрольные, для наблюдений за герметичностью хранилища по вышезалегающим контрольным горизонтам.

Слайд 41

Описание слайда:

Имеют более высокую производительность, чем вертикальные Имеют более высокую производительность, чем вертикальные Позволяют получить высокие дебиты при достаточно низких депрессиях На ПХГ широко используются с 1993 г. Стоимость ГС на 25-40% выше ВС

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

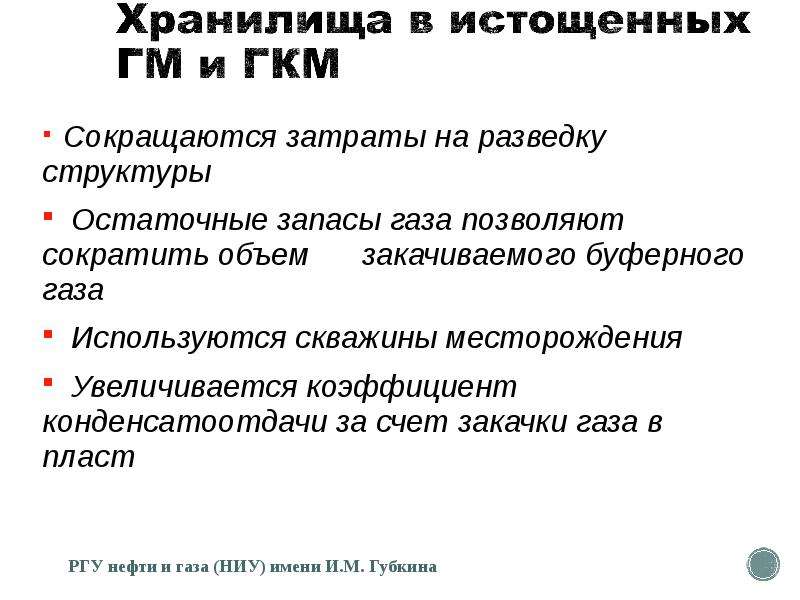

Сокращаются затраты на разведку структуры Сокращаются затраты на разведку структуры Остаточные запасы газа позволяют сократить объем закачиваемого буферного газа Используются скважины месторождения Увеличивается коэффициент конденсатоотдачи за счет закачки газа в пласт

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

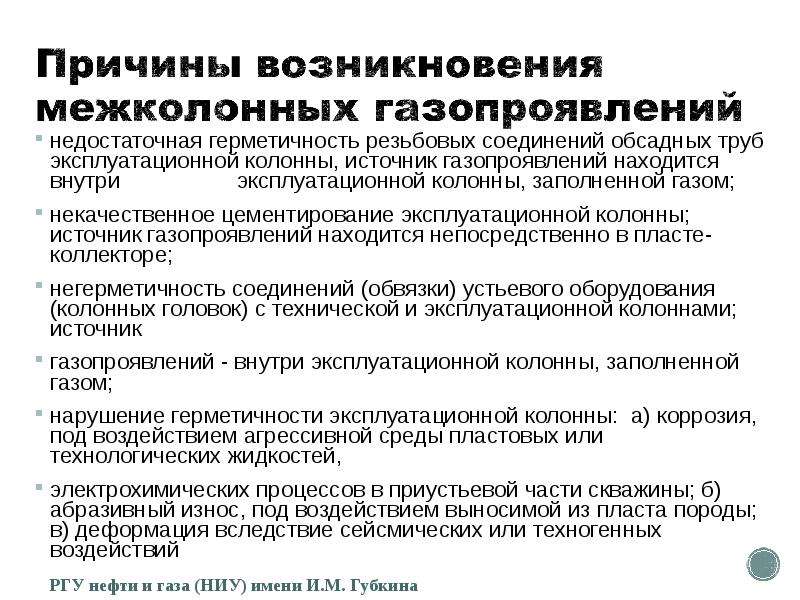

недостаточная герметичность резьбовых соединений обсадных труб эксплуатационной колонны, источник газопроявлений находится внутри эксплуатационной колонны, заполненной газом; недостаточная герметичность резьбовых соединений обсадных труб эксплуатационной колонны, источник газопроявлений находится внутри эксплуатационной колонны, заполненной газом; некачественное цементирование эксплуатационной колонны; источник газопроявлений находится непосредственно в пласте-коллекторе; негерметичность соединений (обвязки) устьевого оборудования (колонных головок) с технической и эксплуатационной колоннами; источник газопроявлений - внутри эксплуатационной колонны, заполненной газом; нарушение герметичности эксплуатационной колонны: а) коррозия, под воздействием агрессивной среды пластовых или технологических жидкостей, электрохимических процессов в приустьевой части скважины; б) абразивный износ, под воздействием выносимой из пласта породы; в) деформация вследствие сейсмических или техногенных воздействий

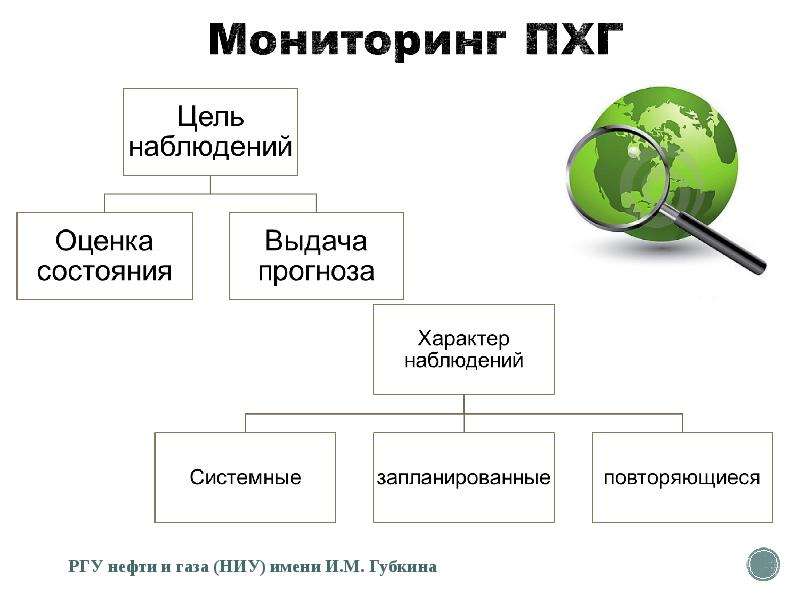

Слайд 47

Описание слайда:

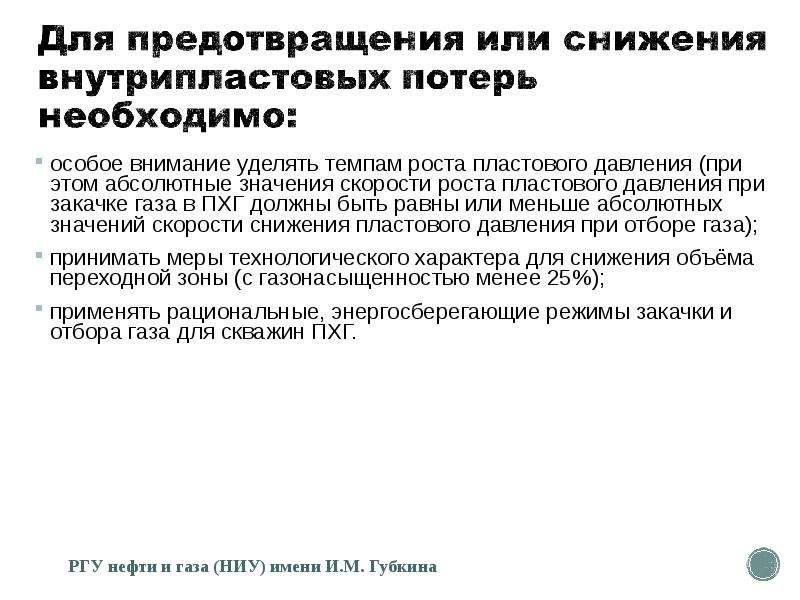

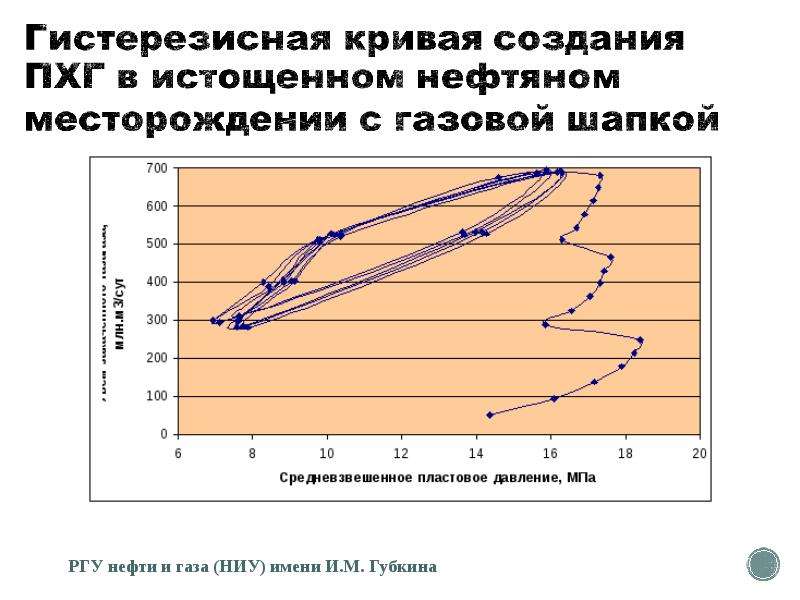

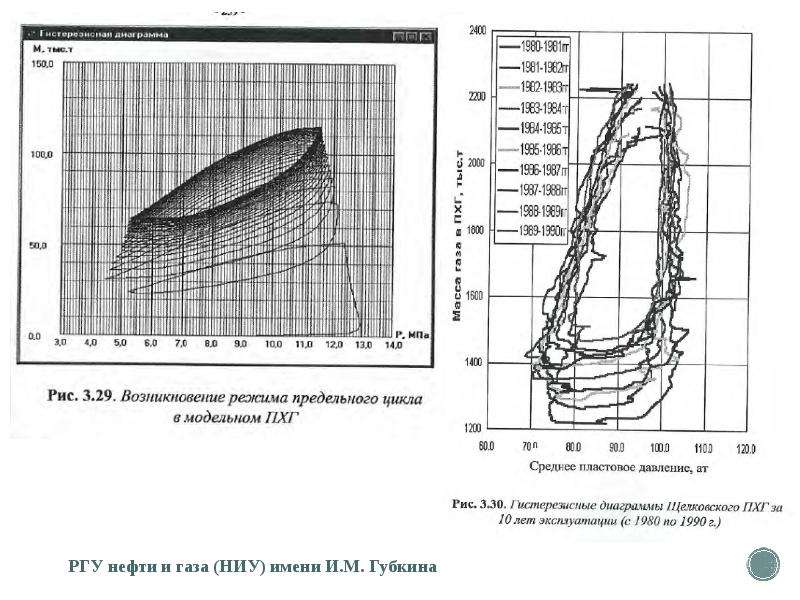

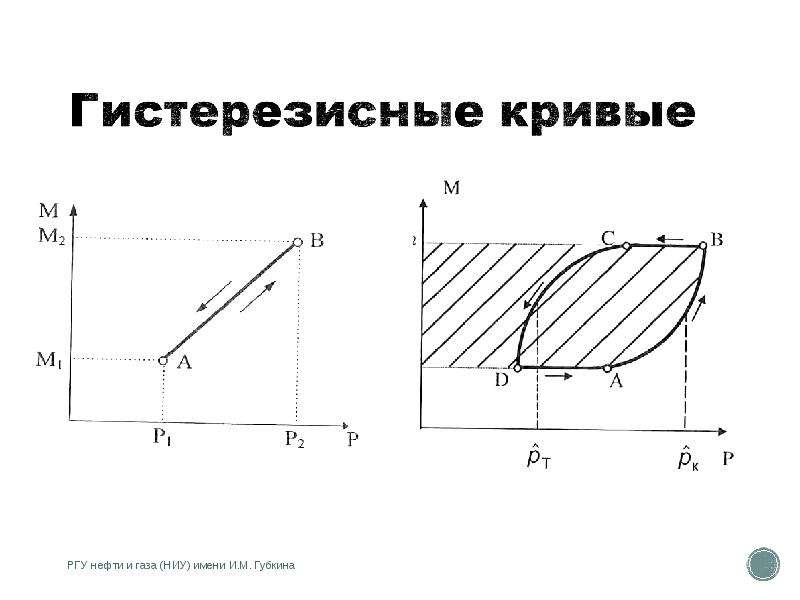

особое внимание уделять темпам роста пластового давления (при этом абсолютные значения скорости роста пластового давления при закачке газа в ПХГ должны быть равны или меньше абсолютных значений скорости снижения пластового давления при отборе газа); особое внимание уделять темпам роста пластового давления (при этом абсолютные значения скорости роста пластового давления при закачке газа в ПХГ должны быть равны или меньше абсолютных значений скорости снижения пластового давления при отборе газа); принимать меры технологического характера для снижения объёма переходной зоны (с газонасыщенностью менее 25%); применять рациональные, энергосберегающие режимы закачки и отбора газа для скважин ПХГ.

Слайд 48

Описание слайда:

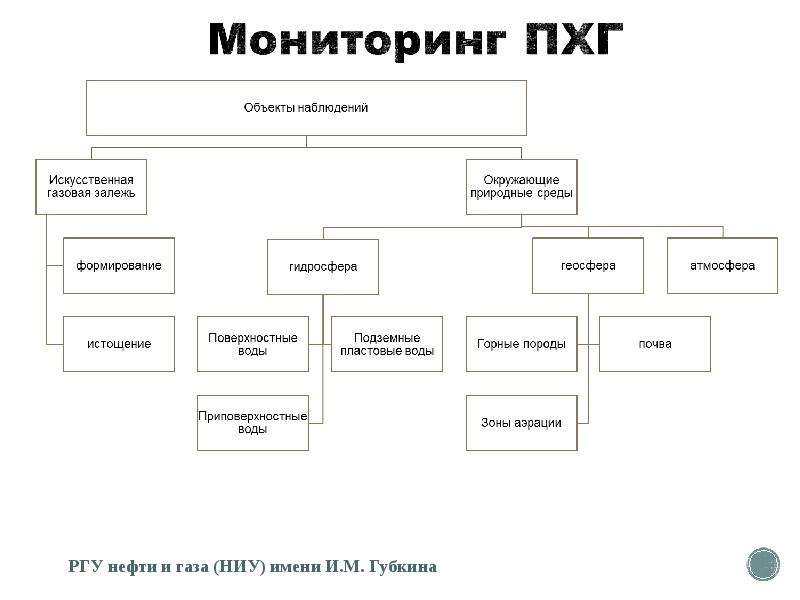

Слайд 49

Описание слайда:

Слайд 50

Описание слайда:

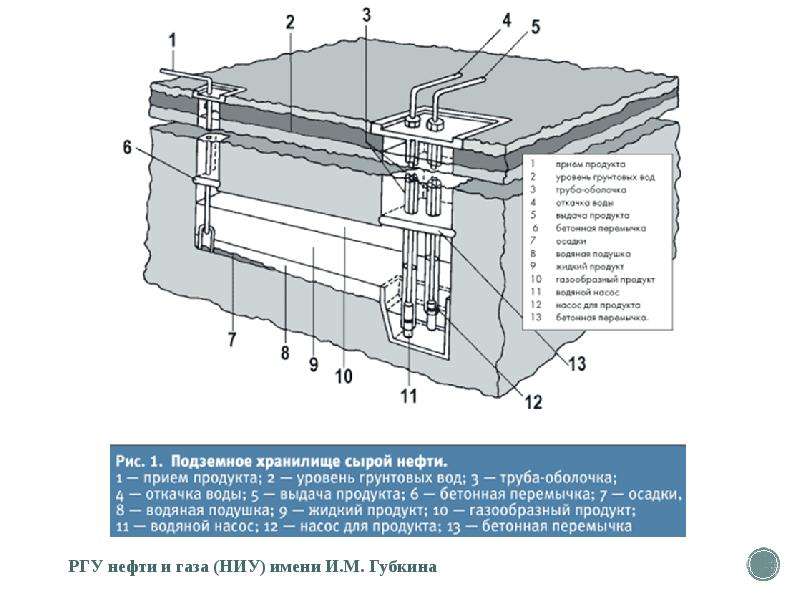

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

Слайд 53

Описание слайда:

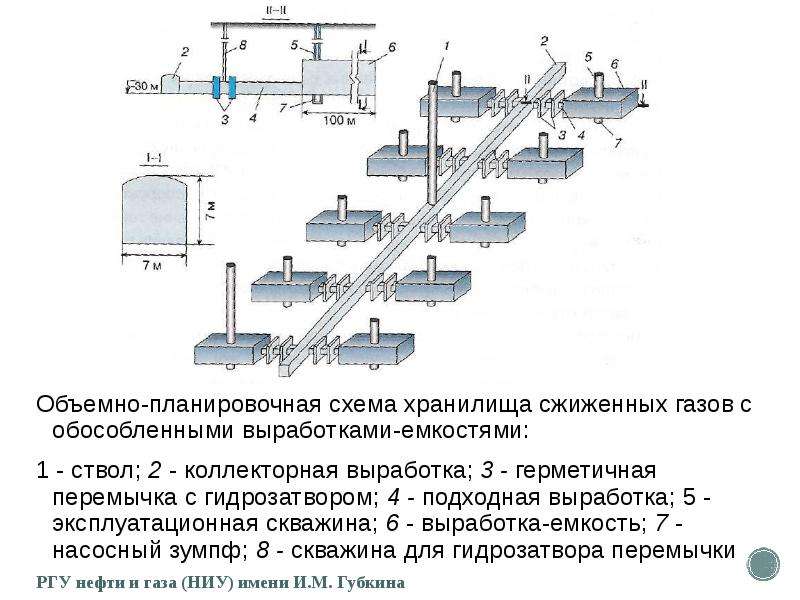

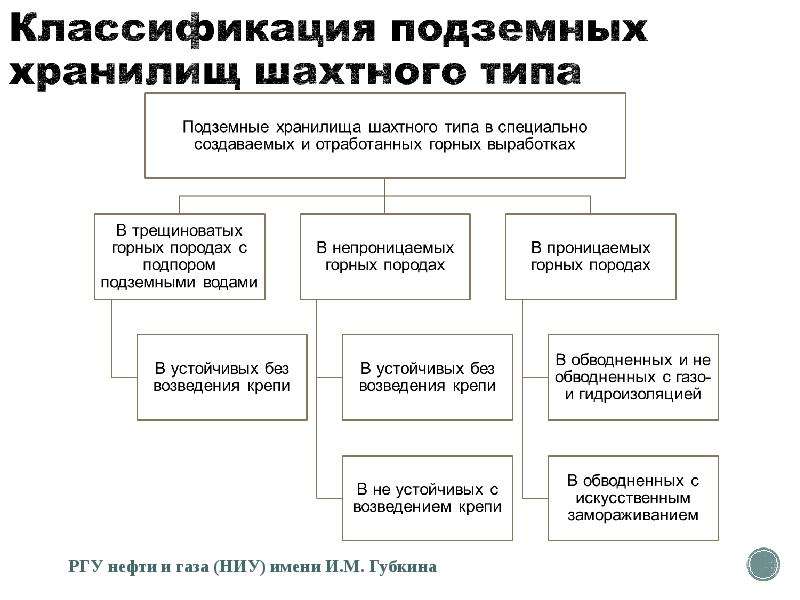

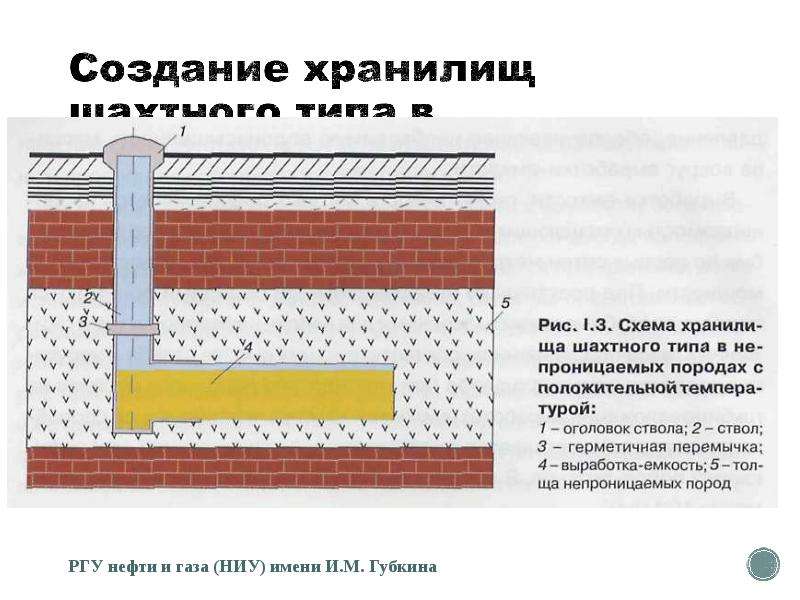

Объемно-планировочная схема хранилища сжиженных газов с обособленными выработками-емкостями: Объемно-планировочная схема хранилища сжиженных газов с обособленными выработками-емкостями: 1 - ствол; 2 - коллекторная выработка; 3 - герметичная перемычка с гидрозатвором; 4 - подходная выработка; 5 - эксплуатационная скважина; 6 - выработка-емкость; 7 - насосный зумпф; 8 - скважина для гидрозатвора перемычки

Слайд 54

Описание слайда:

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

Слайд 57

Описание слайда:

Слайд 58

Описание слайда:

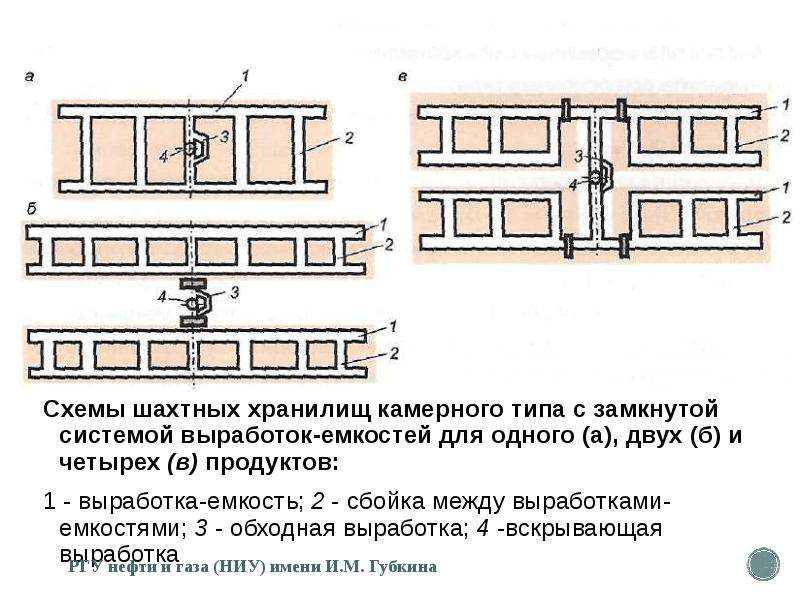

Схемы шахтных хранилищ камерного типа с замкнутой системой выработок-емкостей для одного (а), двух (б) и четырех (в) продуктов: Схемы шахтных хранилищ камерного типа с замкнутой системой выработок-емкостей для одного (а), двух (б) и четырех (в) продуктов: 1 - выработка-емкость; 2 - сбойка между выработками-емкостями; 3 - обходная выработка; 4 -вскрывающая выработка

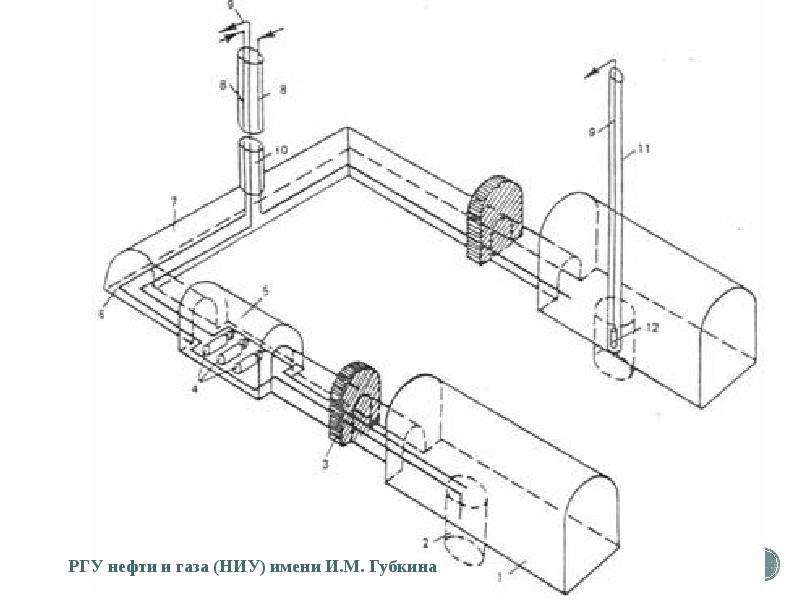

Слайд 59

Описание слайда:

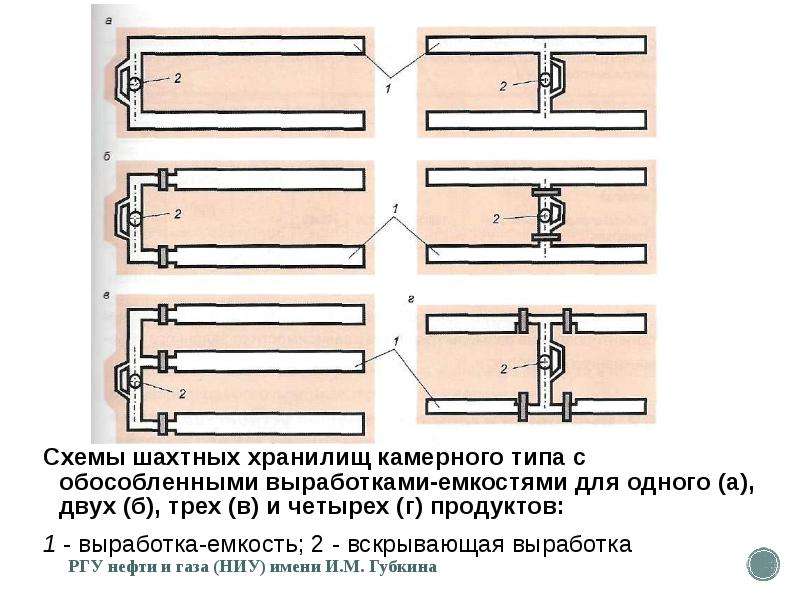

Схемы шахтных хранилищ камерного типа с обособленными выработками-емкостями для одного (а), двух (б), трех (в) и четырех (г) продуктов: Схемы шахтных хранилищ камерного типа с обособленными выработками-емкостями для одного (а), двух (б), трех (в) и четырех (г) продуктов: 1 - выработка-емкость; 2 - вскрывающая выработка

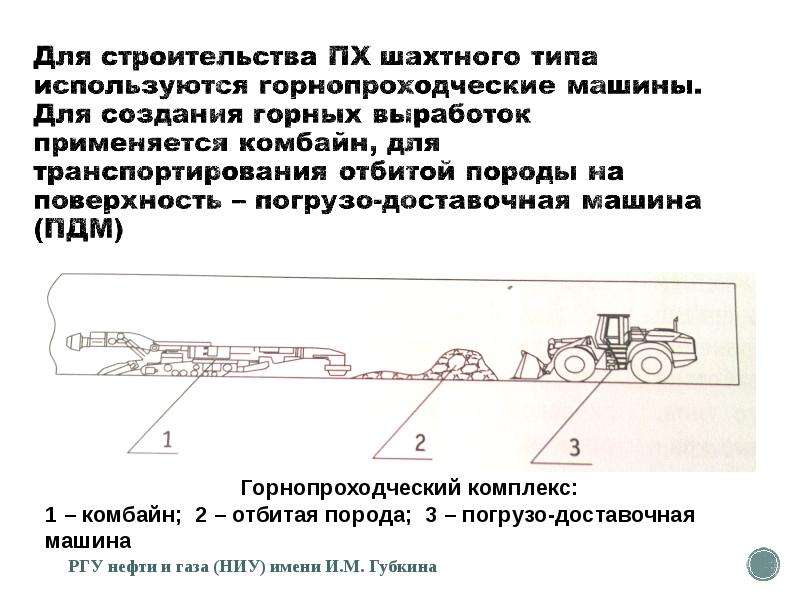

Слайд 60

Описание слайда:

Слайд 61

Описание слайда:

Слайд 62

Описание слайда:

Слайд 63

Описание слайда:

Слайд 64

Описание слайда:

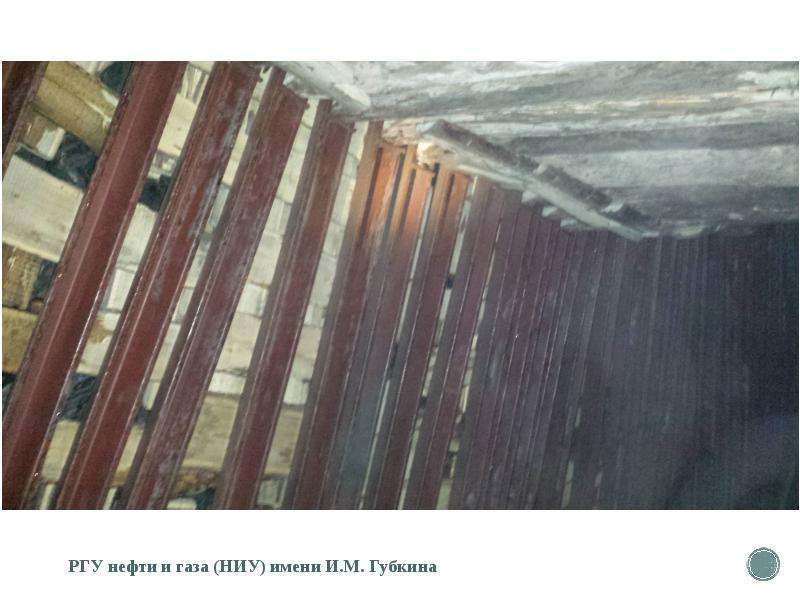

Слайд 65

Описание слайда:

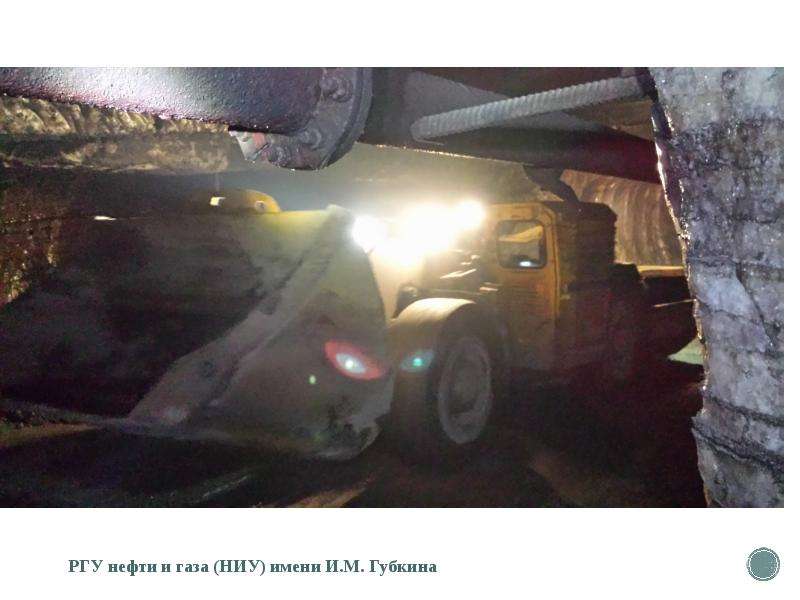

Слайд 66

Описание слайда:

Слайд 67

Описание слайда:

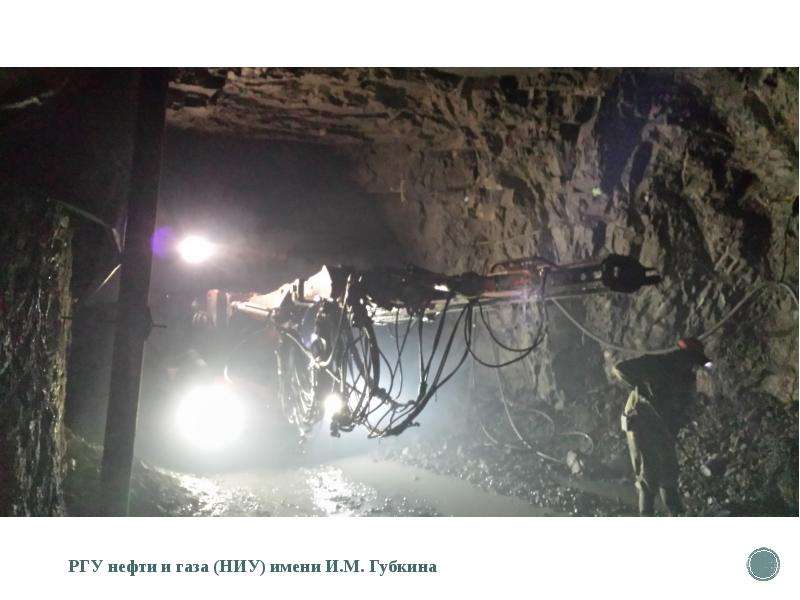

Слайд 68

Описание слайда:

Слайд 69

Описание слайда:

Слайд 70

Описание слайда:

Слайд 71

Описание слайда:

Слайд 72

Описание слайда:

Слайд 73

Описание слайда:

Слайд 74

Описание слайда:

Слайд 75

Описание слайда:

Слайд 76

Описание слайда:

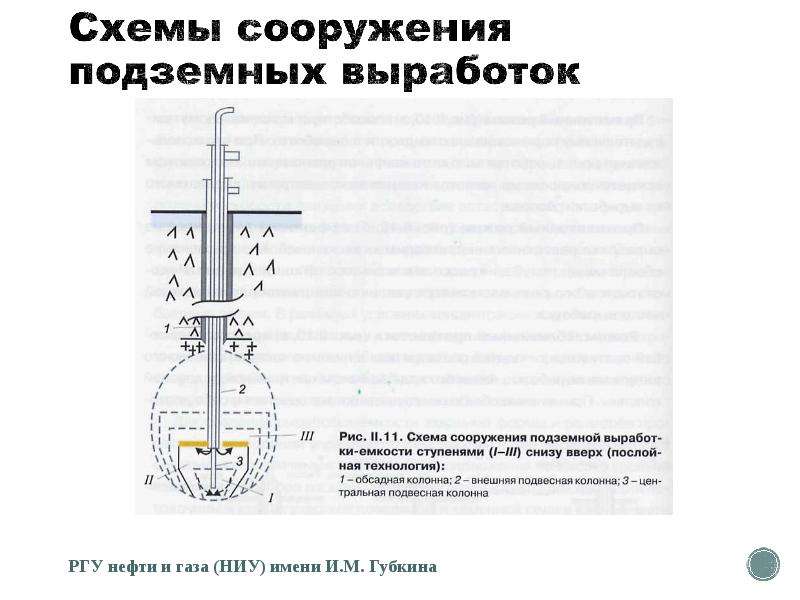

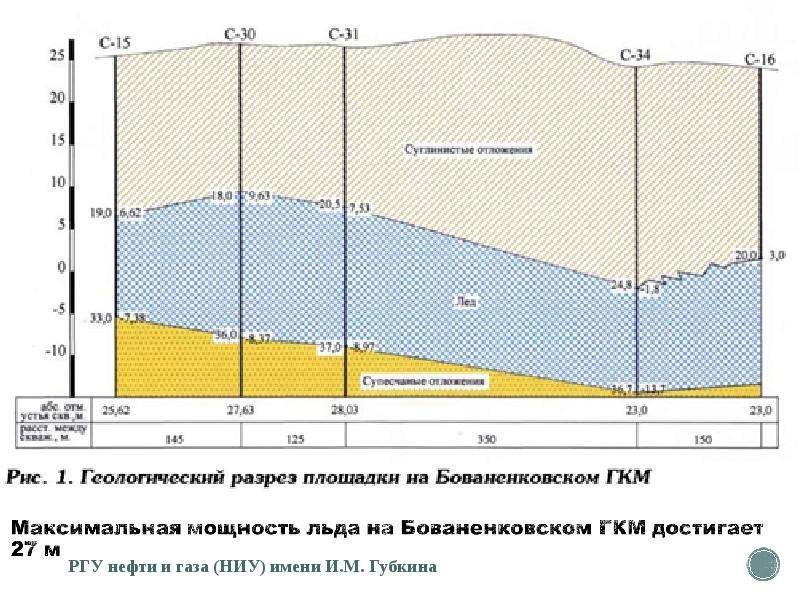

Технологическая схема создания ПХ может быть реализована через одиночную скважину, оборудованную сдвоенной колонной труб Технологическая схема создания ПХ может быть реализована через одиночную скважину, оборудованную сдвоенной колонной труб

Слайд 77

Описание слайда:

Или же через скважину, имеющую два выхода на поверхность и оборудованную одной колонной труб

Слайд 78

Описание слайда:

существенное снижение затрат по сравнению со строительством шахтных ПХ; существенное снижение затрат по сравнению со строительством шахтных ПХ; возможность строительства в летний и зимний периоды с использованием попутного природного газа для нагревания теплоносителя; единичный объем одного ПХ 20 и более тыс. м3 минимальные трудозатраты при строительстве; Строительство ПХ без присутствия людей в очистном пространстве.

Слайд 79

Описание слайда:

Слайд 80

Описание слайда:

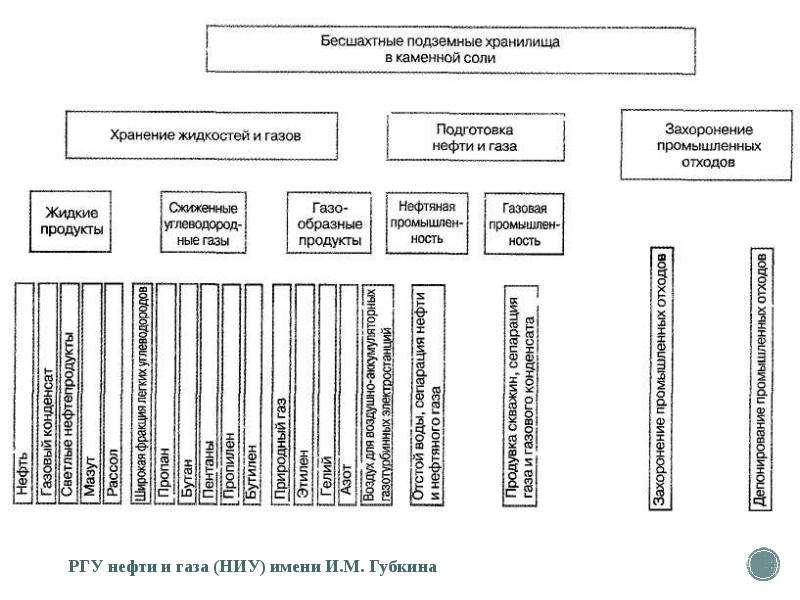

Слайд 81

Описание слайда:

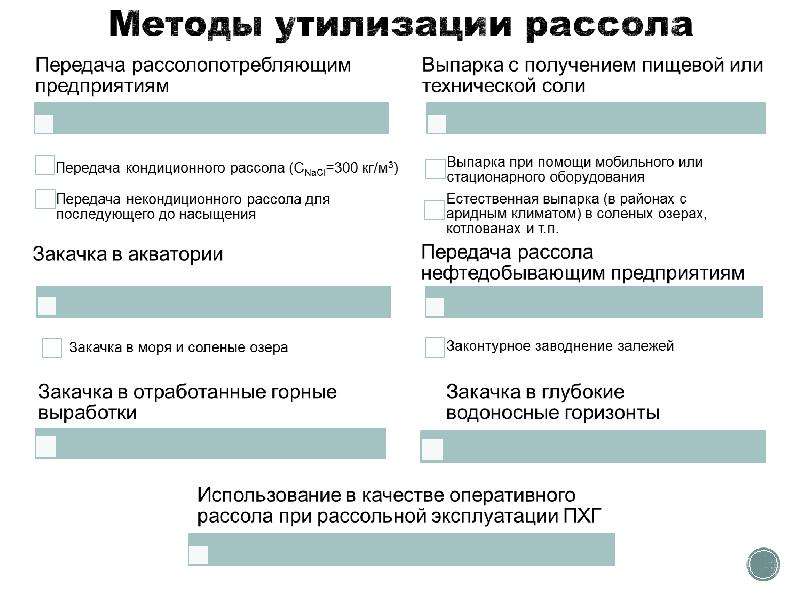

Слайд 82

Описание слайда:

Слайд 83

Описание слайда:

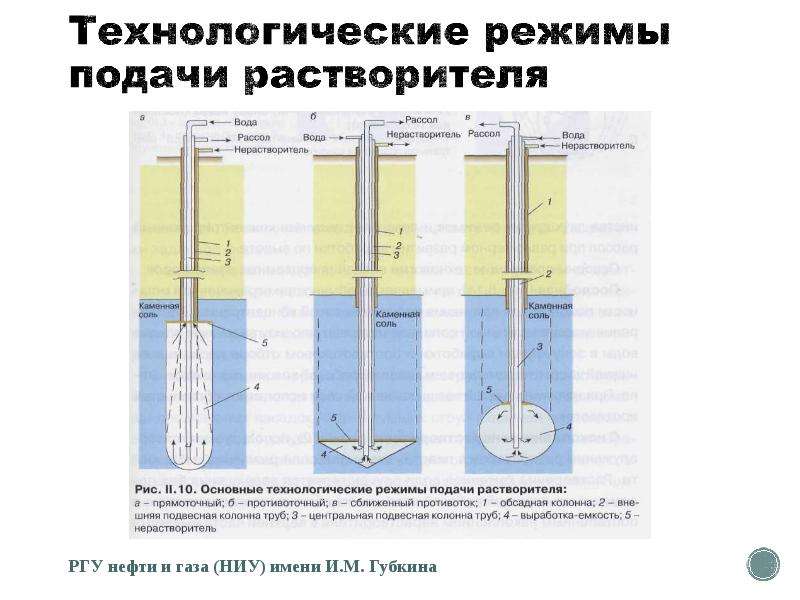

Слайд 84

Описание слайда:

Слайд 85

Описание слайда:

Слайд 86

Описание слайда:

Слайд 87

Описание слайда:

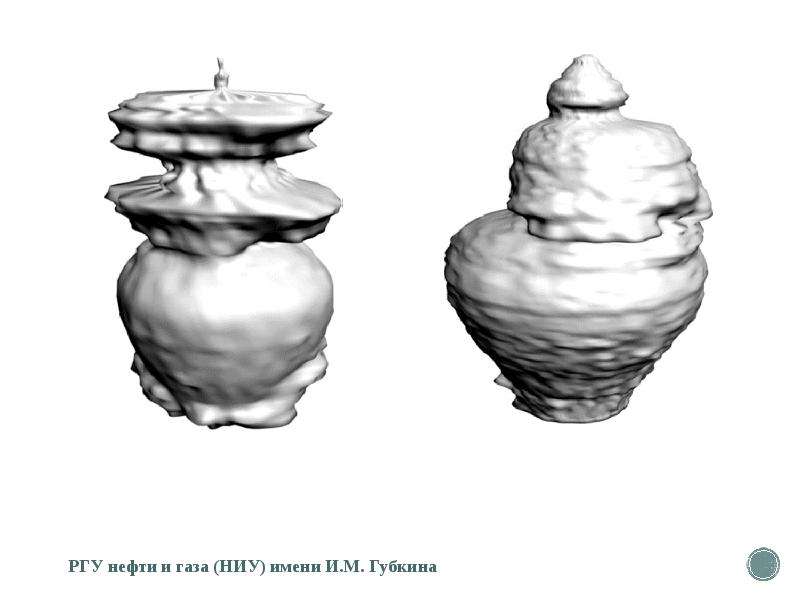

Слайд 88

Описание слайда:

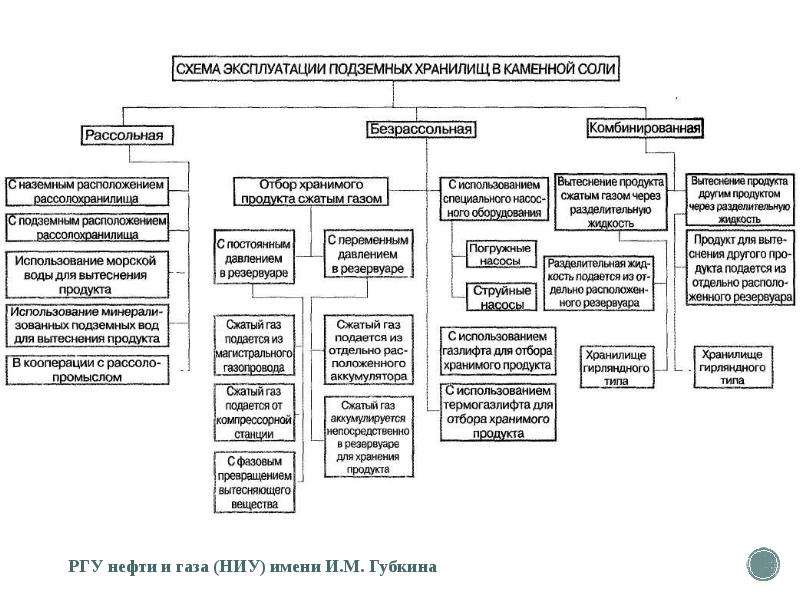

Слайд 89

Описание слайда:

Слайд 90

Описание слайда:

Слайд 91

Описание слайда:

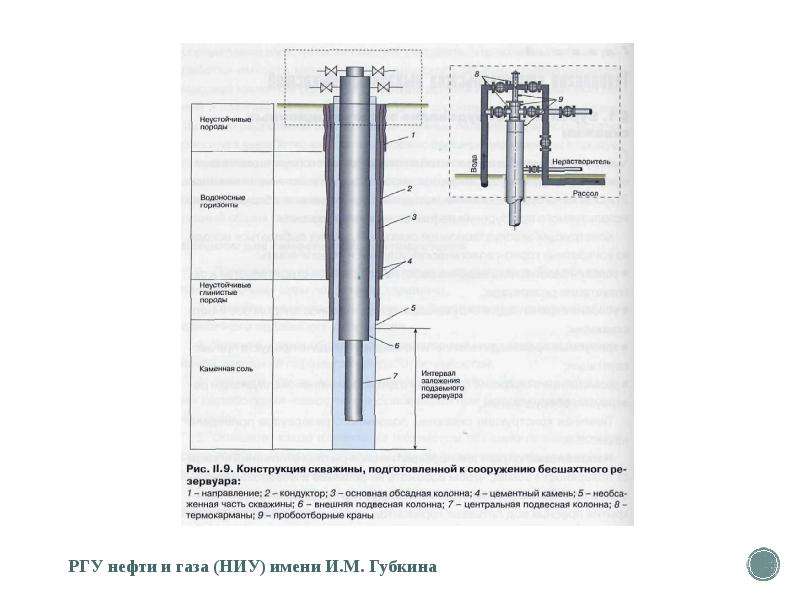

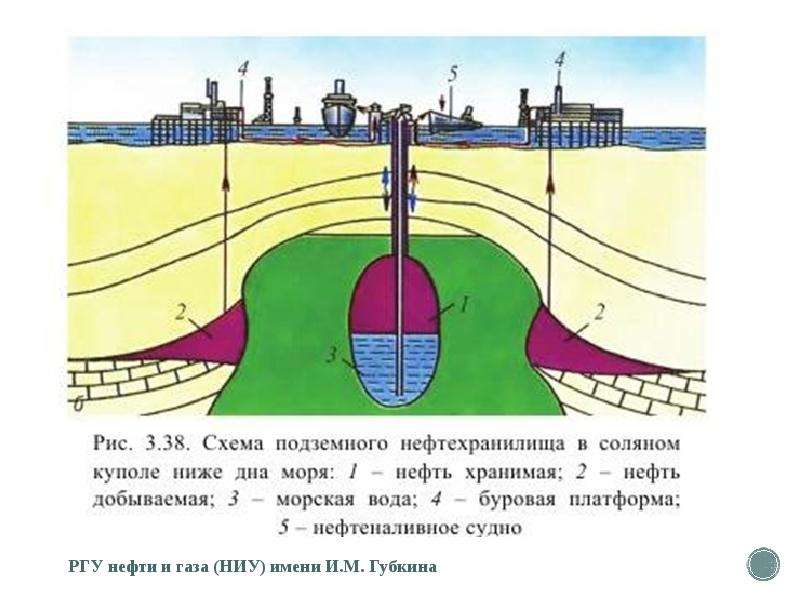

Технологическая схема рассольной эксплуатации подземного хранилища в отложениях каменной соли: Технологическая схема рассольной эксплуатации подземного хранилища в отложениях каменной соли: 1 - выработка-емкость; 2 - обсадная колонна; 3 - центральная колонна: 4 - рассол о про вод; 5 -продуктопровод; 6 - насос для перекачки рассола; 7 - рассолохранилище; 8 - насос для перекачки продукта; 9 - буферный резервуар для нефтепродукта; 10 - скважина для закачки рассола в недра

Слайд 92

Описание слайда:

Технологическая схема эксплуатации подземного хранилища в отложениях каменной соли при вытеснении продукта газом: Технологическая схема эксплуатации подземного хранилища в отложениях каменной соли при вытеснении продукта газом: 1 - подземный резервуар; 2 - обсадная труба; 3 - центральная колонна; 4 - газосборник; 5 -компрессор; 6 - воздушный теплообменник; 7 - ресивер; 8 - водяной теплообменник; 9 - газо--еплообменник

Слайд 93

Описание слайда:

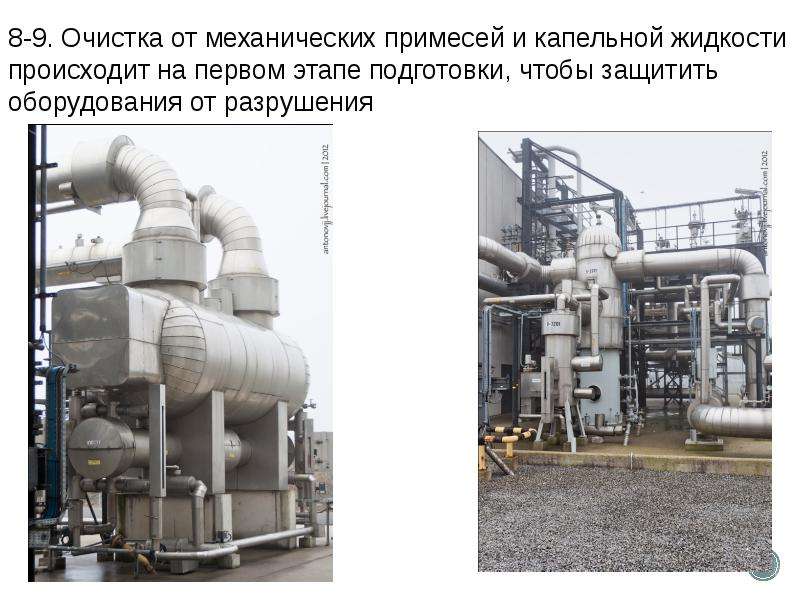

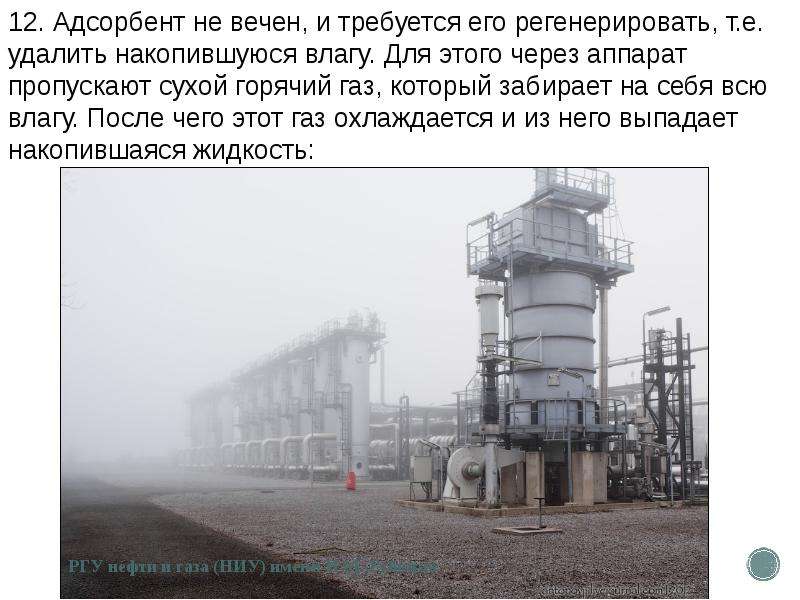

Принципиальная технологическая схема эксплуатации подземного хранилища газа в каменной соли: Принципиальная технологическая схема эксплуатации подземного хранилища газа в каменной соли: 7 - подземный резервуар,2-узел дросселирования газа; 3- газовый шлейф; 4-холодильникгаза; 5 - компрессорная станция; 6 - узел замера расхода газа; 7 - фильтр-сепаратор; 8 - пылеуловитель; 9 - магистральный газопровод; 10 - установка регенерации абсорбента; /1 - абсорбер; 12 -узел подогрева газа; 13 - сепаратор; 14 - эксплуатационная скважина

Слайд 94

Описание слайда:

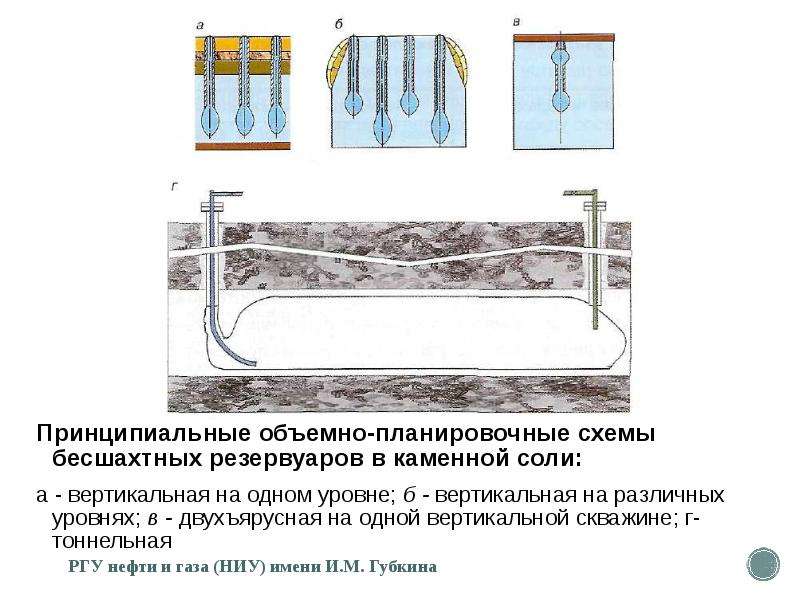

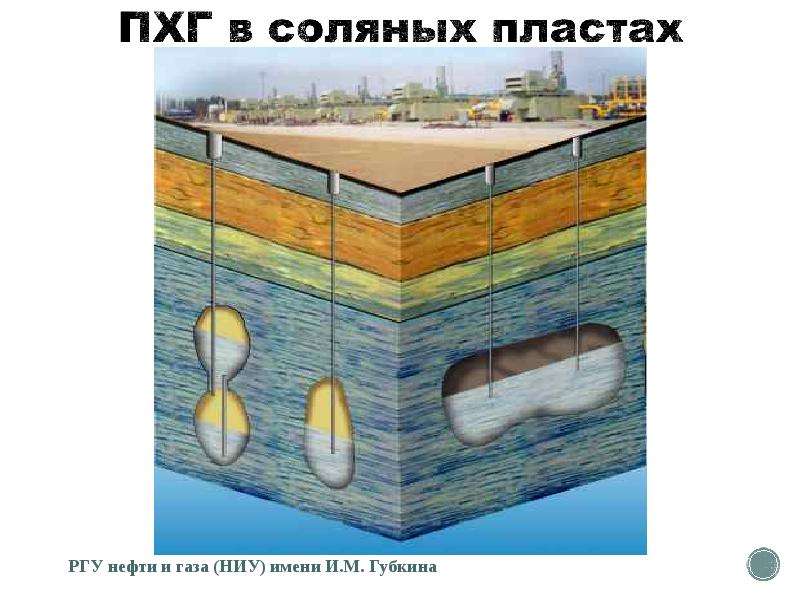

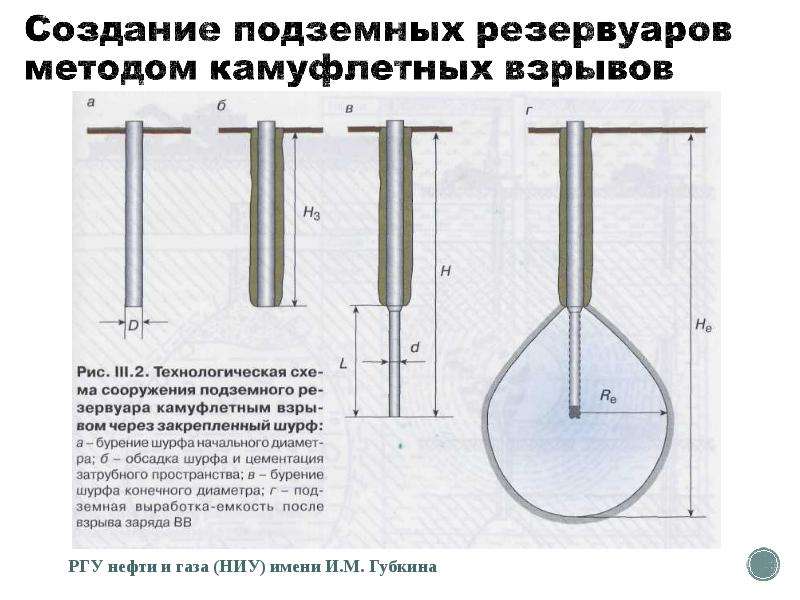

Принципиальные объемно-планировочные схемы бесшахтных резервуаров в каменной соли: Принципиальные объемно-планировочные схемы бесшахтных резервуаров в каменной соли: а - вертикальная на одном уровне; б - вертикальная на различных уровнях; в - двухъярусная на одной вертикальной скважине; г-тоннельная

Слайд 95

Описание слайда:

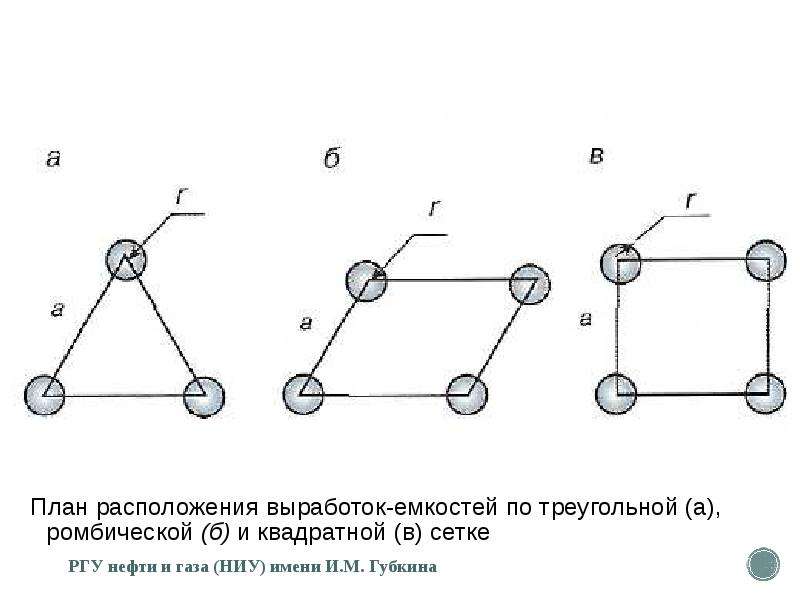

План расположения выработок-емкостей по треугольной (а), ромбической (б) и квадратной (в) сетке План расположения выработок-емкостей по треугольной (а), ромбической (б) и квадратной (в) сетке

Слайд 96

Описание слайда:

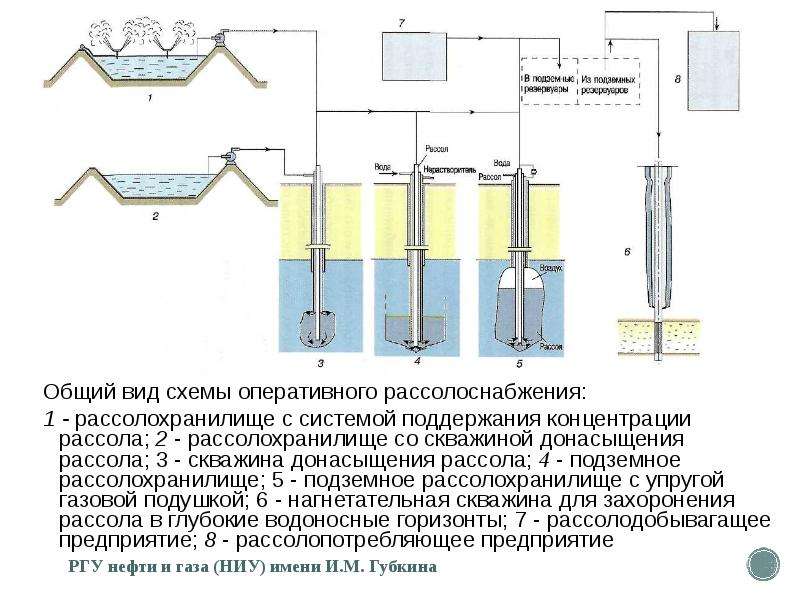

Общий вид схемы оперативного рассолоснабжения: Общий вид схемы оперативного рассолоснабжения: 1 - рассолохранилище с системой поддержания концентрации рассола; 2 - рассолохранилище со скважиной донасыщения рассола; 3 - скважина донасыщения рассола; 4 - подземное рассолохранилище; 5 - подземное рассолохранилище с упругой газовой подушкой; 6 - нагнетательная скважина для захоронения рассола в глубокие водоносные горизонты; 7 - рассолодобывагащее предприятие; 8 - рассолопотребляющее предприятие
