Слайд 1

Описание слайда:

ПОЛИМЕРЫ – вещества, молекулы которых состоят из большого числа повторяющихся группировок, соединенных между собой химическими связями.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

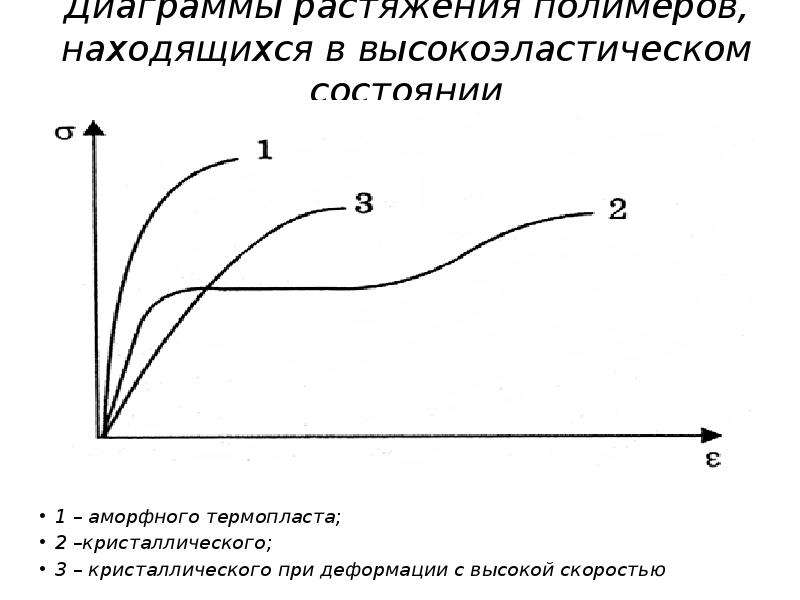

Диаграммы растяжения полимеров, находящихся в высокоэластическом состоянии 1 – аморфного термопласта; 2 –кристаллического; 3 – кристаллического при деформации с высокой скоростью

Слайд 8

Описание слайда:

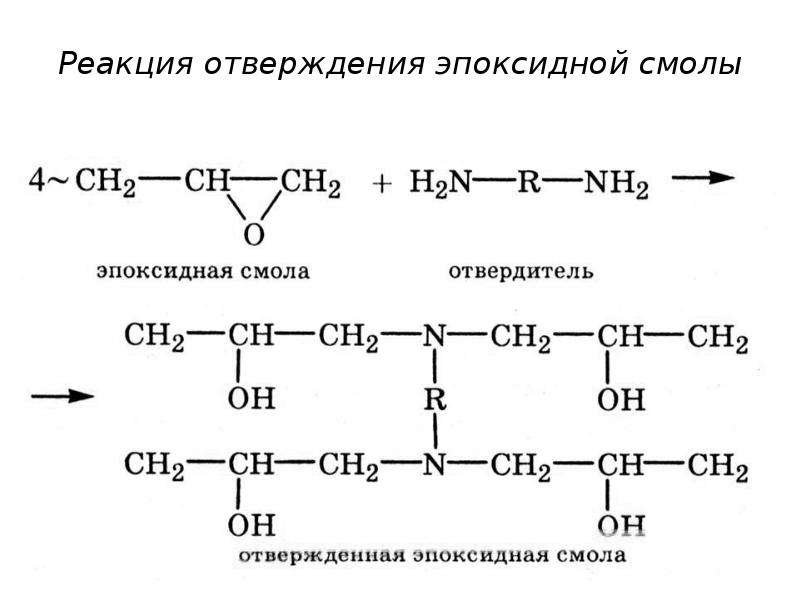

Реакция отверждения эпоксидной смолы

Слайд 9

Описание слайда:

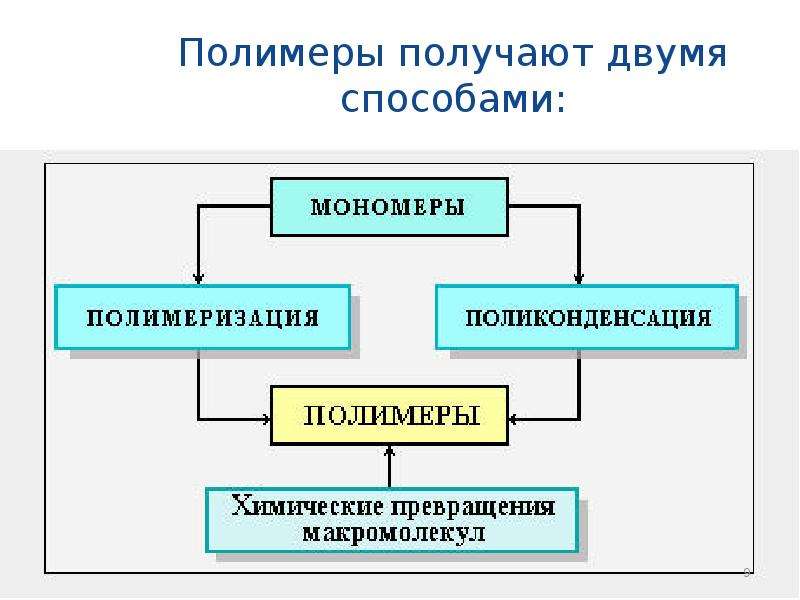

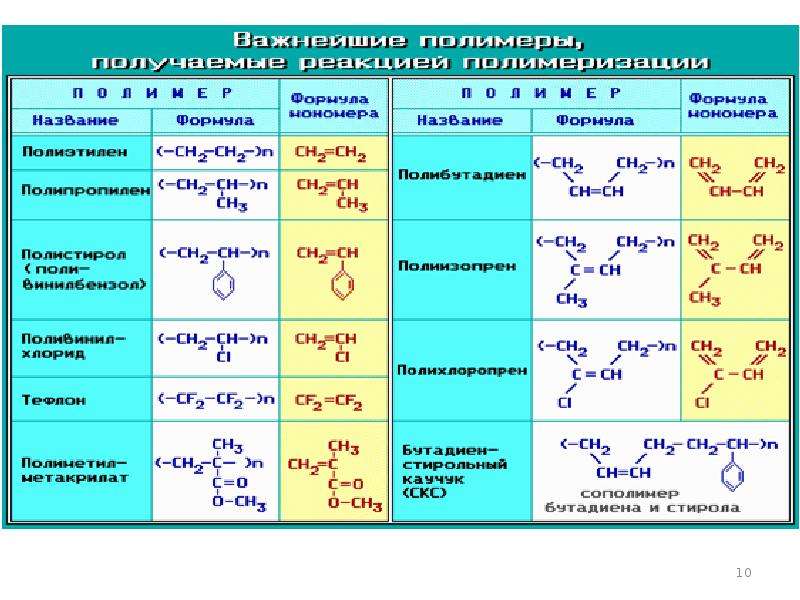

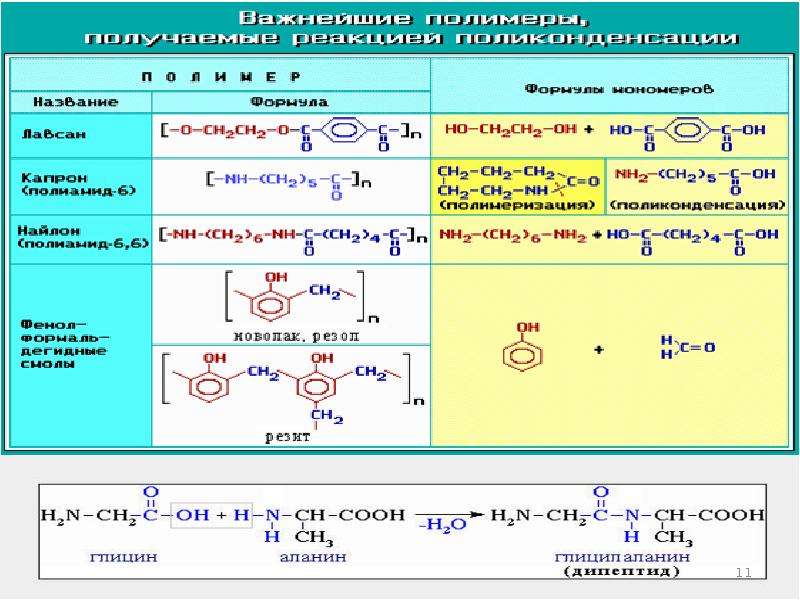

Полимеры получают двумя способами:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Композиционные материалы Классификация и требования

Слайд 13

Описание слайда:

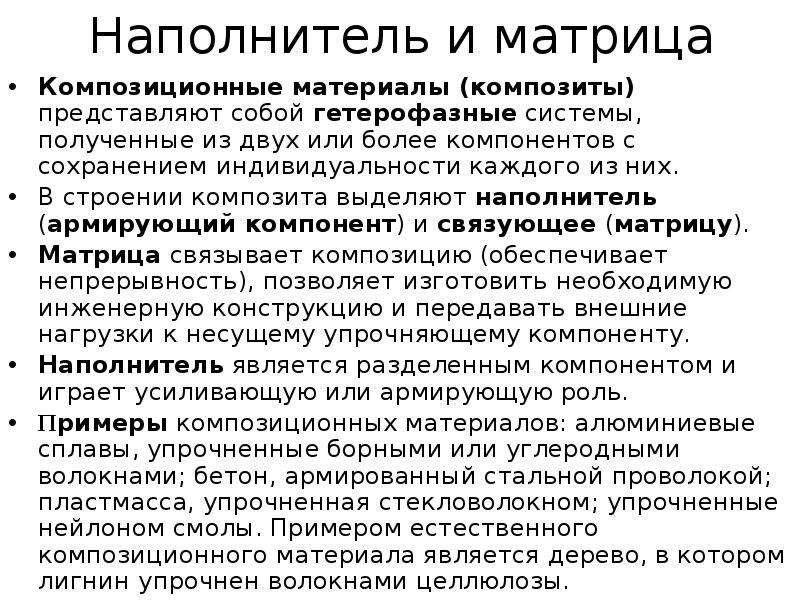

Наполнитель и матрица Композиционные материалы (композиты) представляют собой гетерофазные системы, полученные из двух или более компонентов с сохранением индивидуальности каждого из них. В строении композита выделяют наполнитель (армирующий компонент) и связующее (матрицу). Матрица связывает композицию (обеспечивает непрерывность), позволяет изготовить необходимую инженерную конструкцию и передавать внешние нагрузки к несущему упрочняющему компоненту. Наполнитель является разделенным компонентом и играет усиливающую или армирующую роль. Примеры композиционных материалов: алюминиевые сплавы, упрочненные борными или углеродными волокнами; бетон, армированный стальной проволокой; пластмасса, упрочненная стекловолокном; упрочненные нейлоном смолы. Примером естественного композиционного материала является дерево, в котором лигнин упрочнен волокнами целлюлозы.

Слайд 14

Описание слайда:

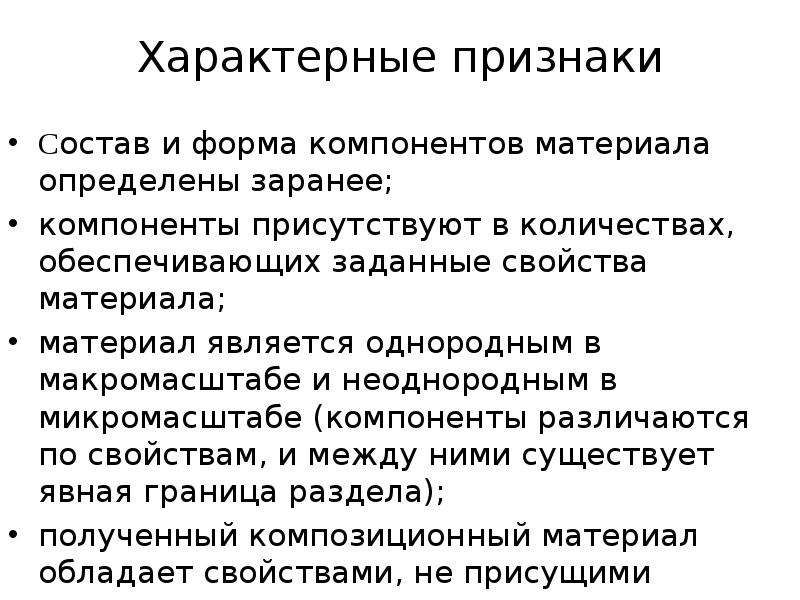

Характерные признаки Состав и форма компонентов материала определены заранее; компоненты присутствуют в количествах, обеспечивающих заданные свойства материала; материал является однородным в макромасштабе и неоднородным в микромасштабе (компоненты различаются по свойствам, и между ними существует явная граница раздела); полученный композиционный материал обладает свойствами, не присущими индивидуальным компонентам.

Слайд 15

Описание слайда:

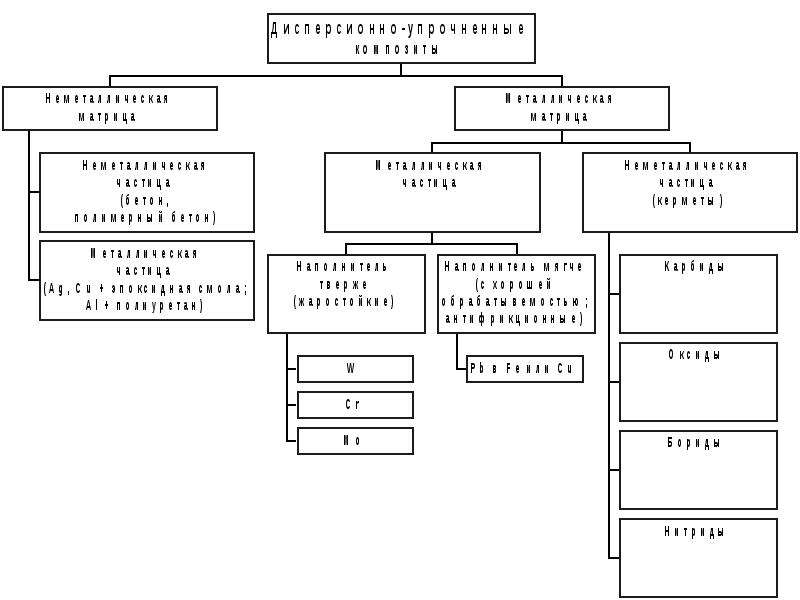

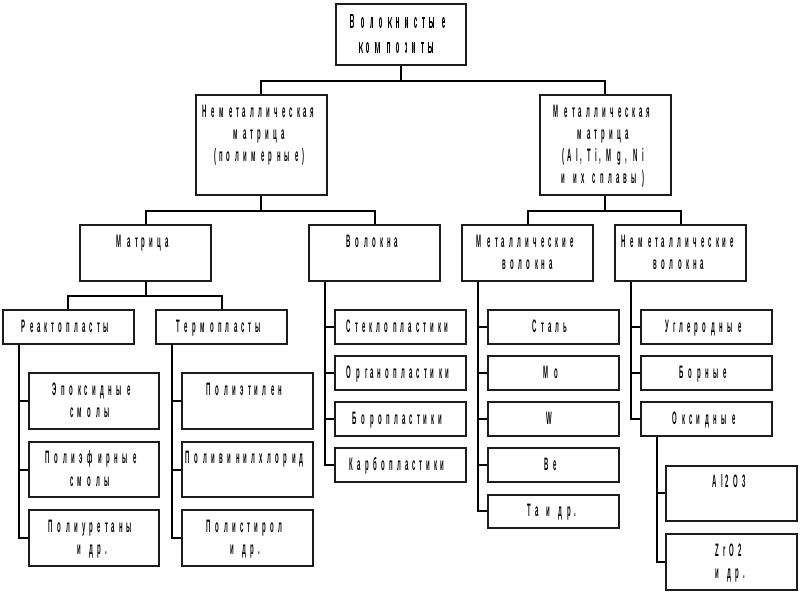

Классификация

Слайд 16

Описание слайда:

Полиматричные и полиармированные

Слайд 17

Описание слайда:

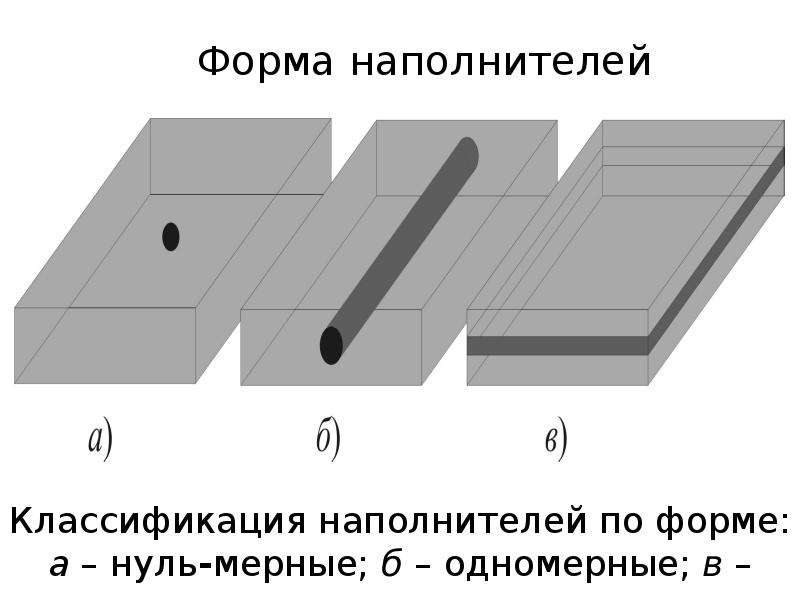

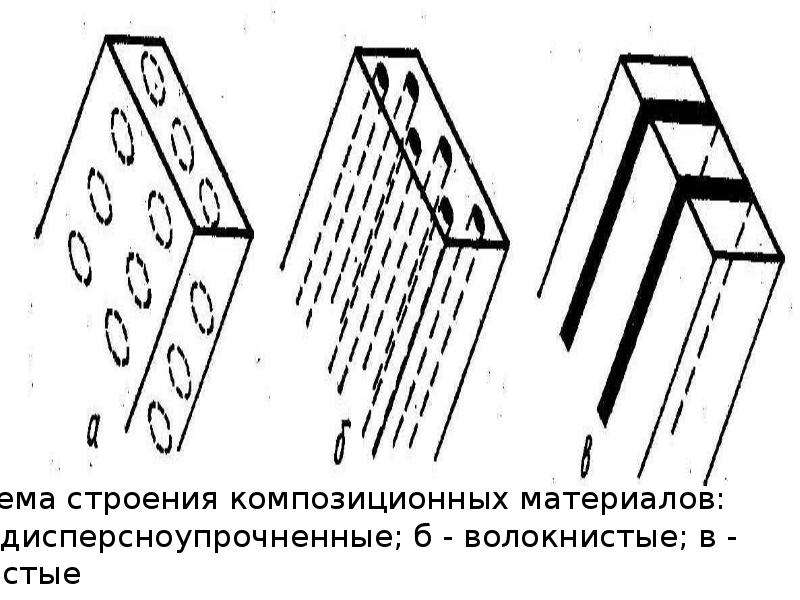

Форма наполнителей

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Волокнистые композиты Высокопрочные волокна воспринимают основные напряжения, возникающие в композиции при действии внешних нагрузок, и обеспечивают жесткость и прочность композиции в направлении ориентации волокон. Матрица обеспечивает совместное действие волокон за счет собственной жесткости и взаимодействия на границе матрица–волокно. Механические свойства определяются тремя основными параметрами: прочностью армирующих волокон, жесткостью матрицы и прочностью связи на их границе раздела. С уменьшением диаметра волокна уменьшается вероятность возникновения внутренних дефектов, размеры дефектов также уменьшаются – масштабный фактор. В результате повышается прочность волокна: например, стеклянная пластина имеет предел прочности при растяжении в  70 МПа, у тонкого же стекловолокна в  28005000 МПа.

Слайд 22

Описание слайда:

Микроструктура КМ ВКА-1 с алюминиевой матрицей, Микроструктура КМ ВКА-1 с алюминиевой матрицей, армированной 50 % волокнами бора

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

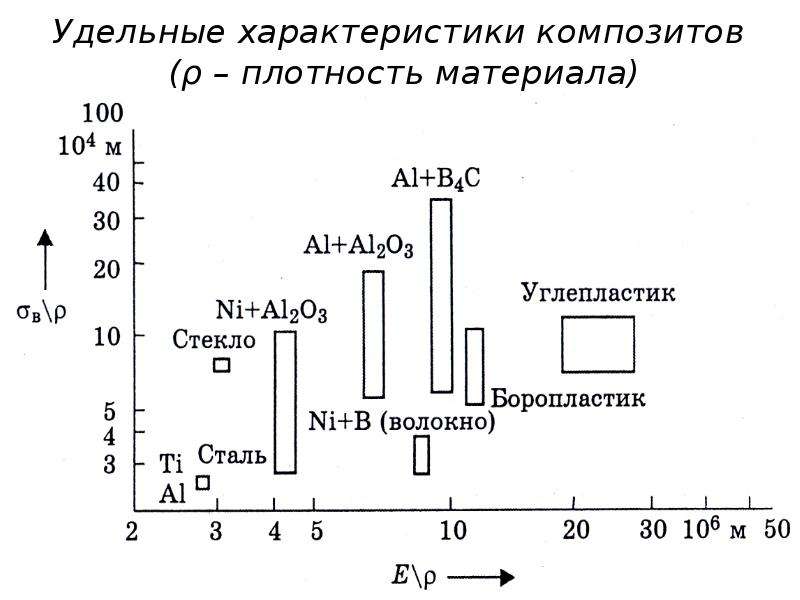

Удельные характеристики композитов (ρ – плотность материала)

Слайд 25

Описание слайда:

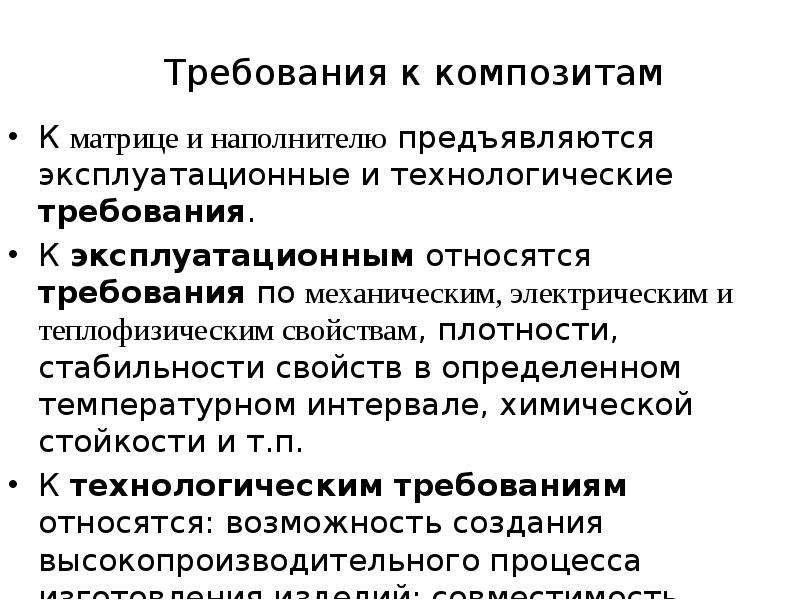

Требования к композитам К матрице и наполнителю предъявляются эксплуатационные и технологические требования. К эксплуатационным относятся требования по механическим, электрическим и теплофизическим свойствам, плотности, стабильности свойств в определенном температурном интервале, химической стойкости и т.п. К технологическим требованиям относятся: возможность создания высокопроизводительного процесса изготовления изделий; совместимость наполнителя с материалом матрицы, т.е. возможность достижения прочной связи между ними.

Слайд 26

Описание слайда:

Характеристика композитов

Слайд 27

Описание слайда:

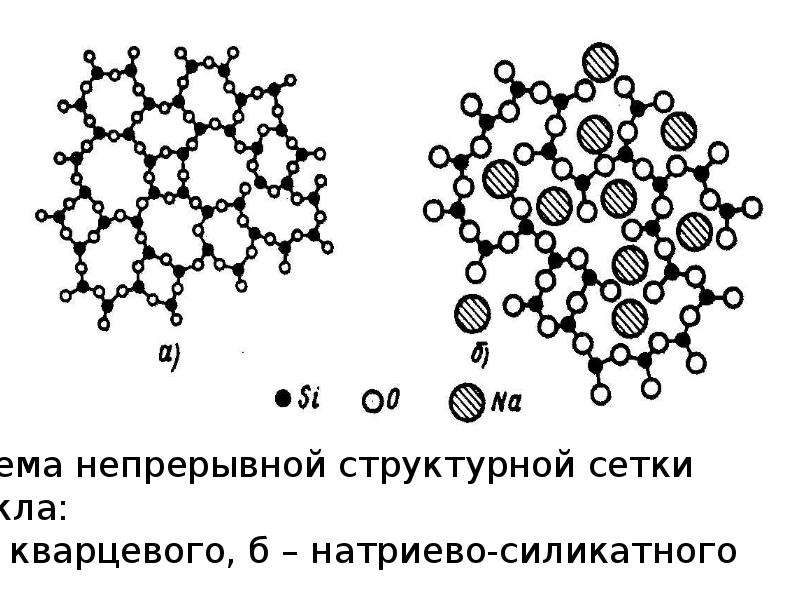

Стёкла Основная масса стекол принадлежит к числу оксидных и в зависимости от химического состава подразделяется: по виду оксида-стеклообразователя (силикатные SiO2, боратные B2O3, фосфатные P2O5, германатные GeO2, алюминатные Al2O3, алюмосиликатные Al2O3SiO2, боросиликатные B2O3SiO2, алюмоборосиликатные Al2O3SiO2B2O3 и др.); по содержанию оксидов щелочных металлов (бесщелочные, не содержат оксидов щелочных металлов, но могут содержать оксиды щелочноземельных металлов MgO, CaO, BaO и др.; малощелочные; многощелочные). Производятся также: галогенидные стекла, главным образом на основе BeF2 (фторбериллатные стекла); халькогенидные  на основе элементов VIb подгруппы (S, Se, Te).

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

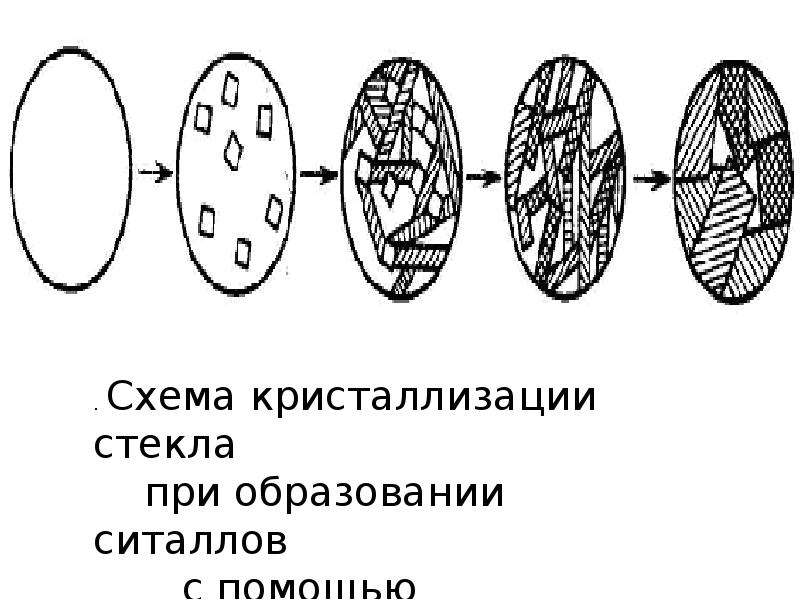

Ситаллы и микалексы Ситаллы  стеклокристаллические материалы, получаемые путем направленной кристаллизации стекла. Содержание кристаллической фазы в ситаллах, в зависимости от условий их получения, – от 30 до 95 %. Размер кристаллов обычно 12 мм. Если свойства стекла в основном определяются его химическим составом, то для ситаллов решающее значение приобретают структура и фазовый состав. Электроизоляционные показатели ситаллов, как правило, превосходят показатели стекол того же химического состава: ситаллы имеют более высокие значения , Eпр и более низкий tg. Фотоситаллы  ситаллы, получаемые в результате кристаллизации специальных светочувствительных стекол, до термообработки подвергнутых ультрафиолетовому облучению. Микалекс  композиционный материал, состоящий из стекла, наполненного слюдяным порошком. Применение  изоляционные детали мощных приборов, где важна стойкость к воздействию высокой температуры (300350 С) и дуговых разрядов.
