Слайд 1

Описание слайда:

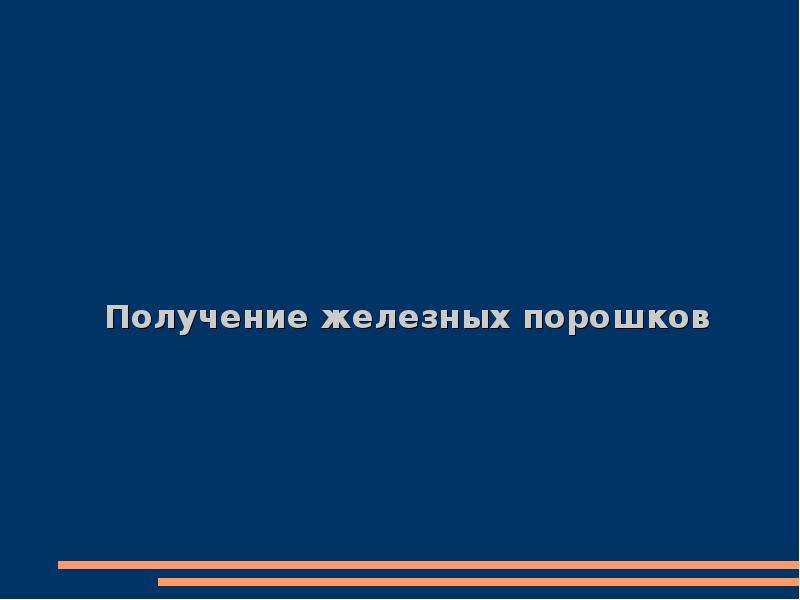

Получение железных порошков

Слайд 2

Описание слайда:

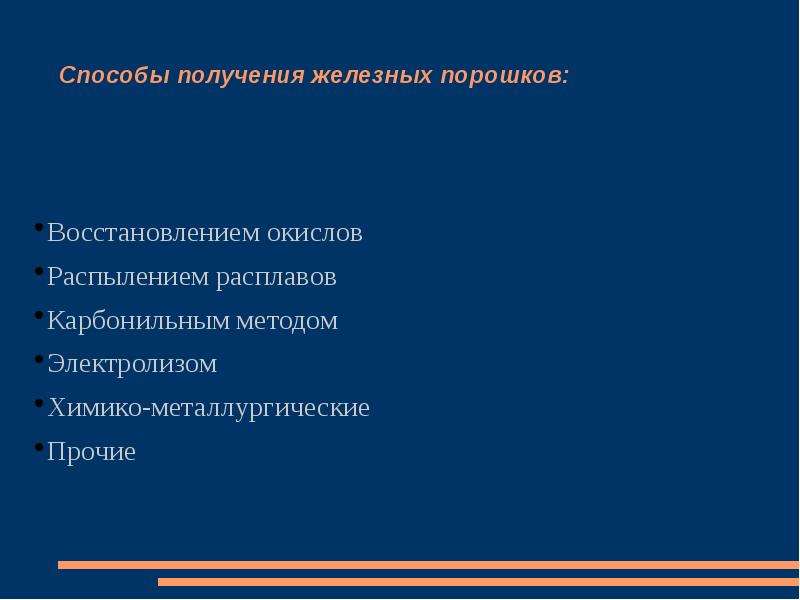

Способы получения железных порошков: Восстановлением окислов Распылением расплавов Карбонильным методом Электролизом Химико-металлургические Прочие

Слайд 3

Описание слайда:

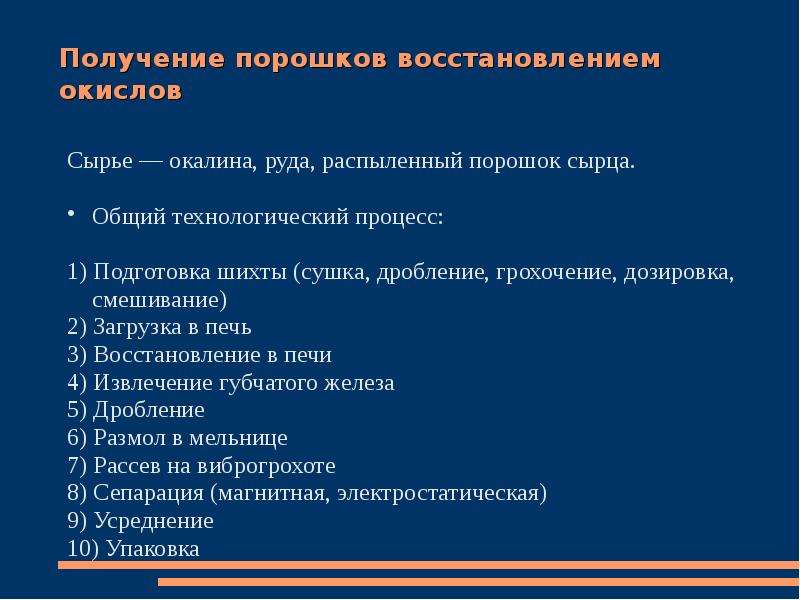

Получение порошков восстановлением окислов Сырье — окалина, руда, распыленный порошок сырца. Общий технологический процесс: 1) Подготовка шихты (сушка, дробление, грохочение, дозировка, смешивание) 2) Загрузка в печь 3) Восстановление в печи 4) Извлечение губчатого железа 5) Дробление 6) Размол в мельнице 7) Рассев на виброгрохоте 8) Сепарация (магнитная, электростатическая) 9) Усреднение 10) Упаковка

Слайд 4

Описание слайда:

С применением твердого восстановителя (сажа, сажистый углерод, древесный уголь, порошковый графит). С применением твердого восстановителя (сажа, сажистый углерод, древесный уголь, порошковый графит). Предварительно обработанное сырье(окалина, термоантрацитовый штыб и известняк) поступает в печь на восстановление СО. В рез-те восстановления окалины термоштыбом в несмешивающихся слоях получается губчатое железо, перерабатывающееся в порошок. Температура восстановления: 1150-1180 ºС Время восстановления: 89 ч Уравнения реакции: FeC + Fe2O3 = 5Fe + 3CO Fe2O3 + 3C = 2Fe + 3CO

Слайд 5

Описание слайда:

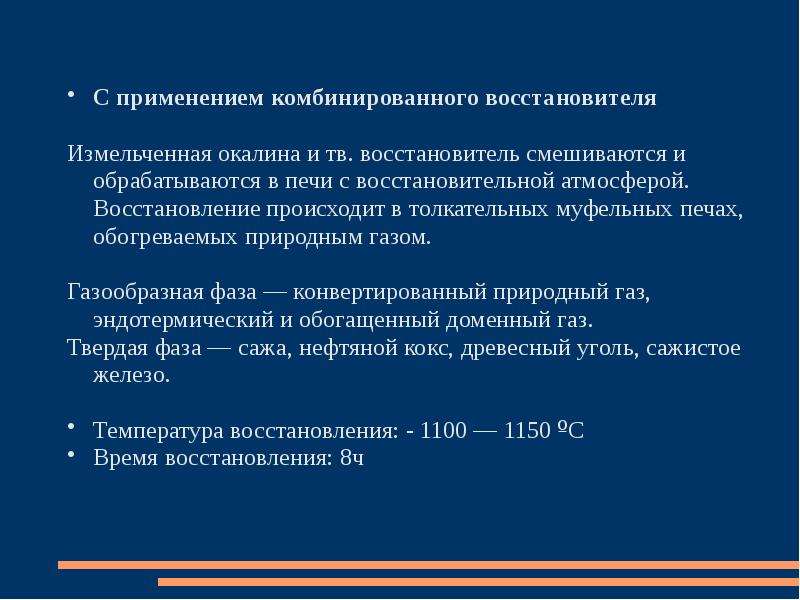

С применением комбинированного восстановителя С применением комбинированного восстановителя Измельченная окалина и тв. восстановитель смешиваются и обрабатываются в печи с восстановительной атмосферой. Восстановление происходит в толкательных муфельных печах, обогреваемых природным газом. Газообразная фаза — конвертированный природный газ, эндотермический и обогащенный доменный газ. Твердая фаза — сажа, нефтяной кокс, древесный уголь, сажистое железо. Температура восстановления: - 1100 — 1150 ºС Время восстановления: 8ч

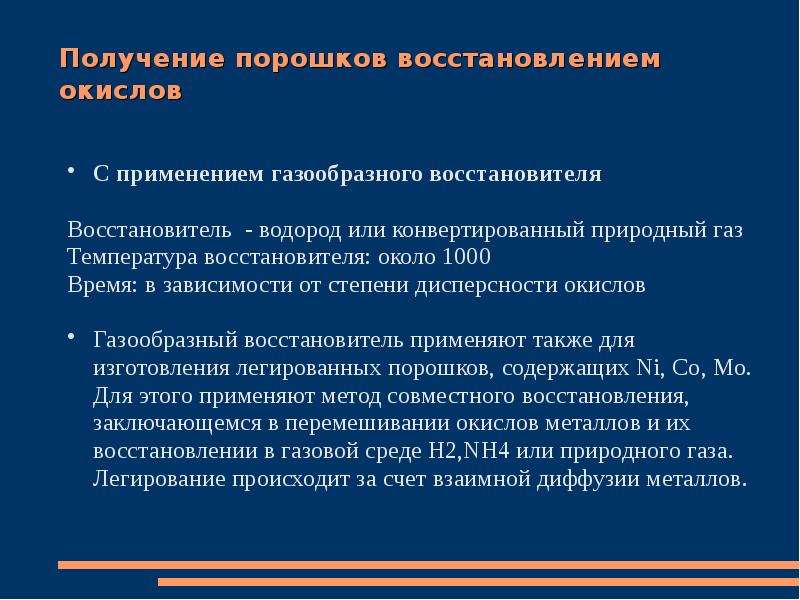

Слайд 6

Описание слайда:

Получение порошков восстановлением окислов С применением газообразного восстановителя Восстановитель - водород или конвертированный природный газ Температура восстановителя: около 1000 Время: в зависимости от степени дисперсности окислов Газообразный восстановитель применяют также для изготовления легированных порошков, содержащих Ni, Co, Mo. Для этого применяют метод совместного восстановления, заключающемся в перемешивании окислов металлов и их восстановлении в газовой среде H2,NH4 или природного газа. Легирование происходит за счет взаимной диффузии металлов.

Слайд 7

Описание слайда:

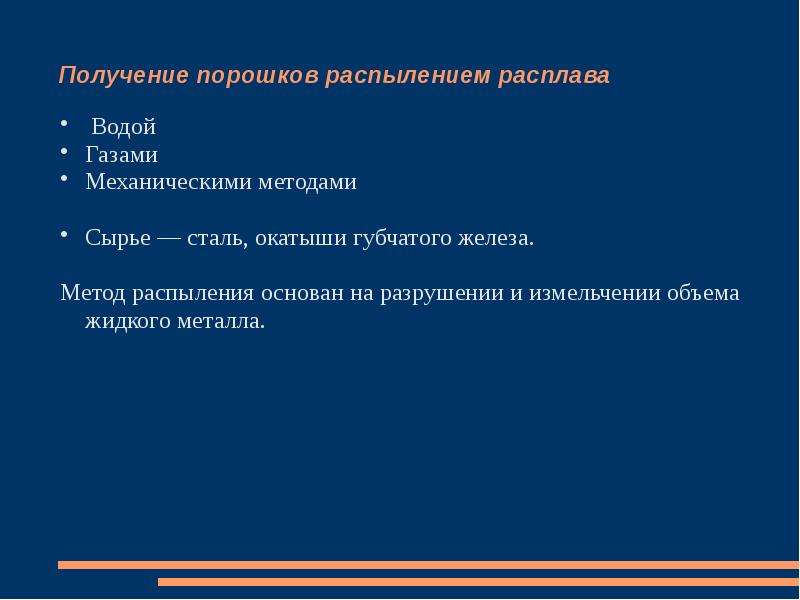

Получение порошков распылением расплава Водой Газами Механическими методами Сырье — сталь, окатыши губчатого железа. Метод распыления основан на разрушении и измельчении объема жидкого металла.

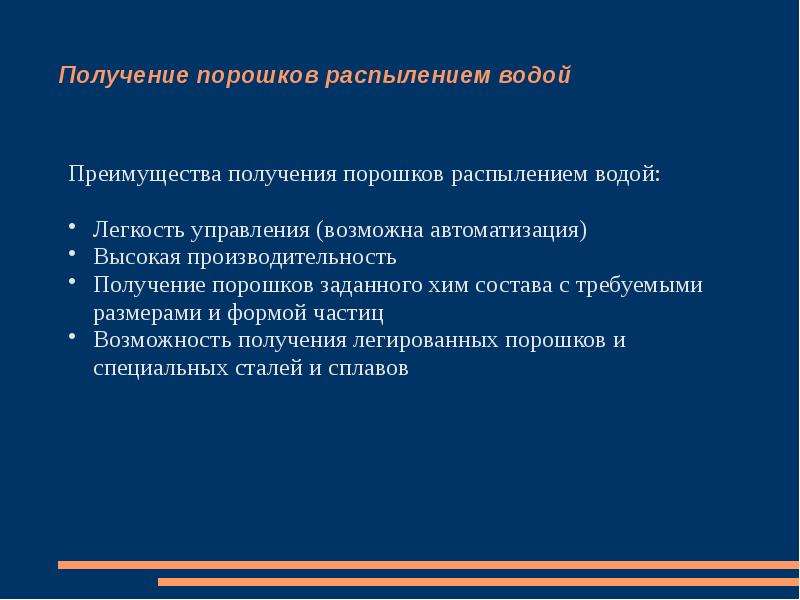

Слайд 8

Описание слайда:

Получение порошков распылением водой Преимущества получения порошков распылением водой: Легкость управления (возможна автоматизация) Высокая производительность Получение порошков заданного хим состава с требуемыми размерами и формой частиц Возможность получения легированных порошков и специальных сталей и сплавов

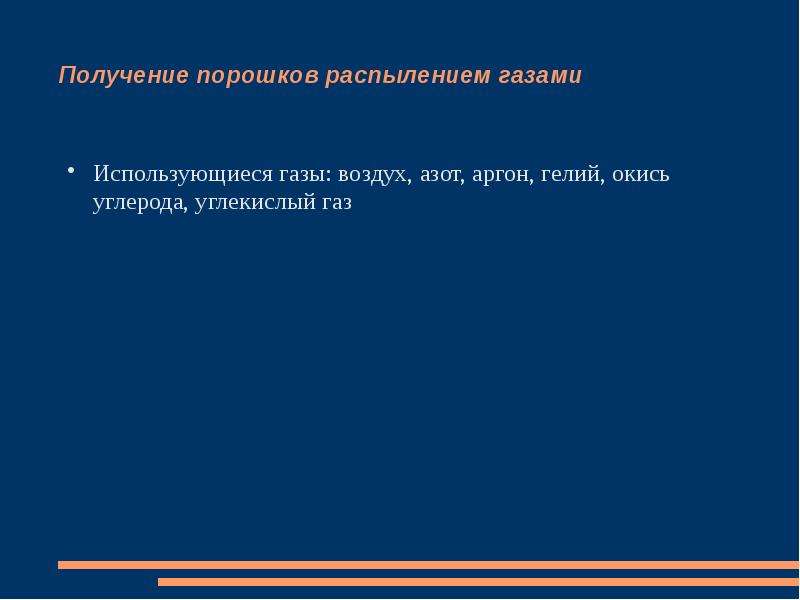

Слайд 9

Описание слайда:

Получение порошков распылением газами Использующиеся газы: воздух, азот, аргон, гелий, окись углерода, углекислый газ

Слайд 10

Описание слайда:

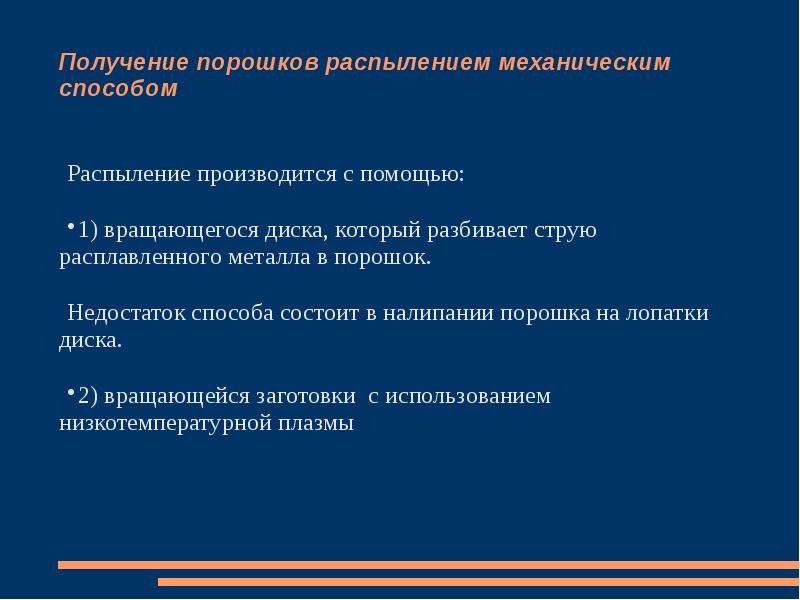

Получение порошков распылением механическим способом Распыление производится с помощью: 1) вращающегося диска, который разбивает струю расплавленного металла в порошок. Недостаток способа состоит в налипании порошка на лопатки диска. 2) вращающейся заготовки с использованием низкотемпературной плазмы

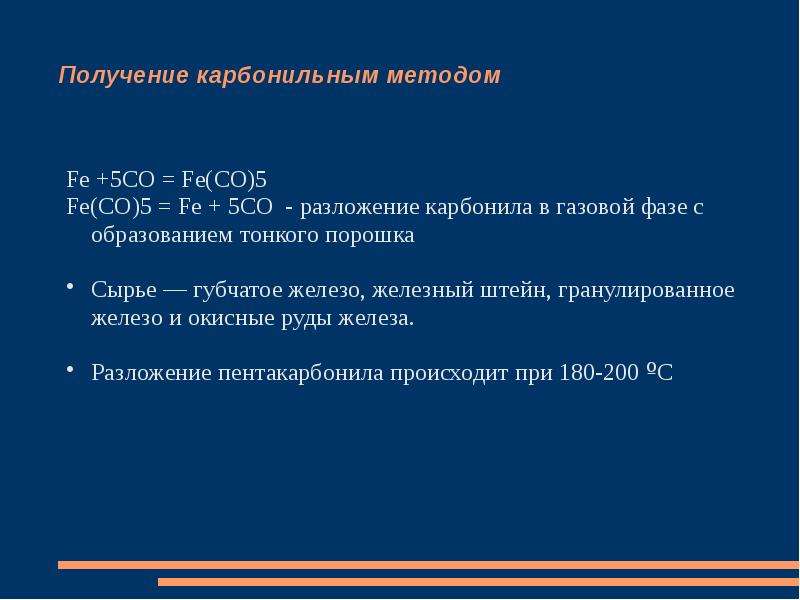

Слайд 11

Описание слайда:

Получение карбонильным методом Fe +5CO = Fe(CO)5 Fe(CO)5 = Fe + 5CO - разложение карбонила в газовой фазе с образованием тонкого порошка Сырье — губчатое железо, железный штейн, гранулированное железо и окисные руды железа. Разложение пентакарбонила происходит при 180-200 ºС

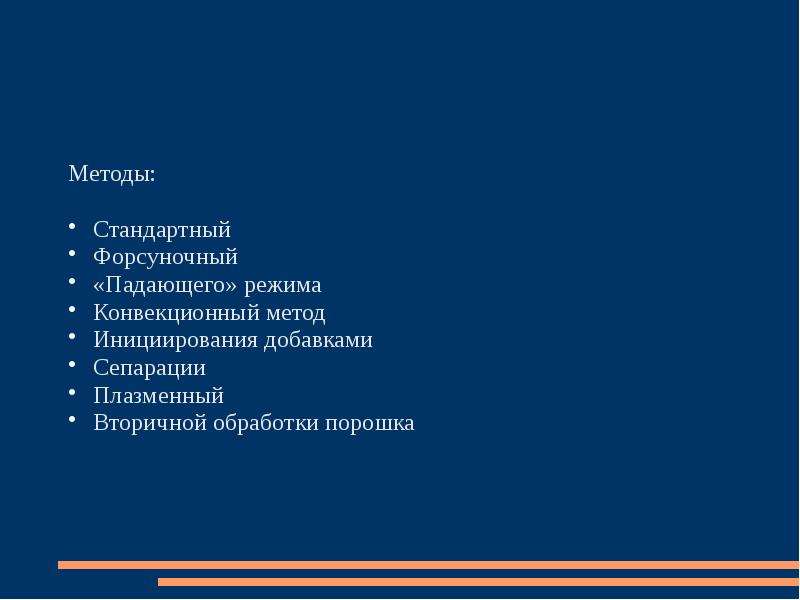

Слайд 12

Описание слайда:

Методы: Стандартный Форсуночный «Падающего» режима Конвекционный метод Инициирования добавками Сепарации Плазменный Вторичной обработки порошка

Слайд 13

Описание слайда:

Получение порошков электролизом В основе метода — электролитическое осаждение металла на катоде при пропускании постоянного электрического тока через водный раствор соединений или расплав солей железа. В результате получают плотный хрупкий хлопьевидный осадок или губчатый мягкий осадок. Оба продукта требуют доработки (дальнейшее измельчение, промывка и сушка) Метод может быть использован для получения порошков других металлов (Cu, Co, Cd)

Слайд 14

Описание слайда:

Получение порошков электролизом растворов В качестве электролита используются сернокислые электролиты с сульфатом железа и добавкой хлористого натрия или хлористые электролиты с хлоридом железа и добавкой хлористого аммония., а также их смесь. Исходные материалы (для анода) — чугунный или низкоуглеродистый стальной лом, литье, обрезки железных листов, стружка и другое железосодержащее сырье. Катод изготавливается из нержавеющей стали. В зависимости от крупности получаемый порошок получается химически чистым и его подразделяют на: железо реактивное (более крупное) — используется в качестве химического реактива железо медицинское.

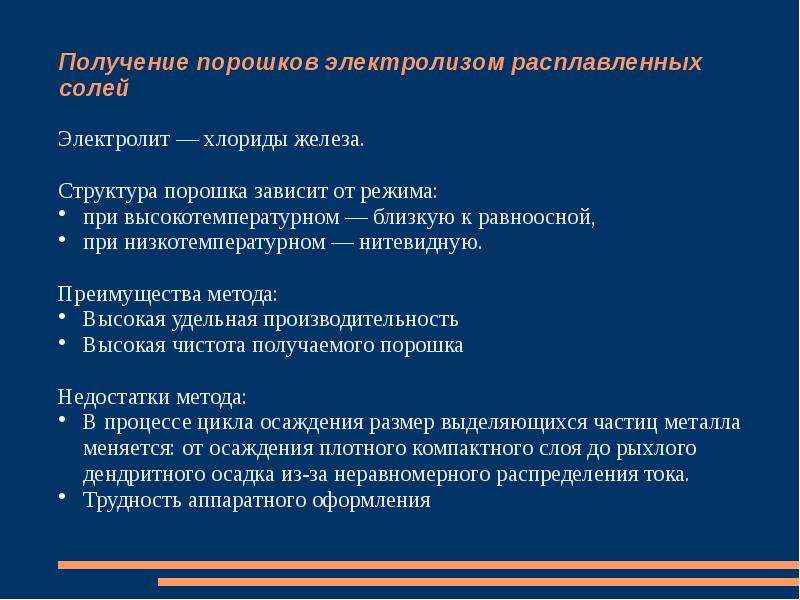

Слайд 15

Описание слайда:

Получение порошков электролизом расплавленных солей Электролит — хлориды железа. Структура порошка зависит от режима: при высокотемпературном — близкую к равноосной, при низкотемпературном — нитевидную. Преимущества метода: Высокая удельная производительность Высокая чистота получаемого порошка Недостатки метода: В процессе цикла осаждения размер выделяющихся частиц металла меняется: от осаждения плотного компактного слоя до рыхлого дендритного осадка из-за неравномерного распределения тока. Трудность аппаратного оформления

Слайд 16

Описание слайда:

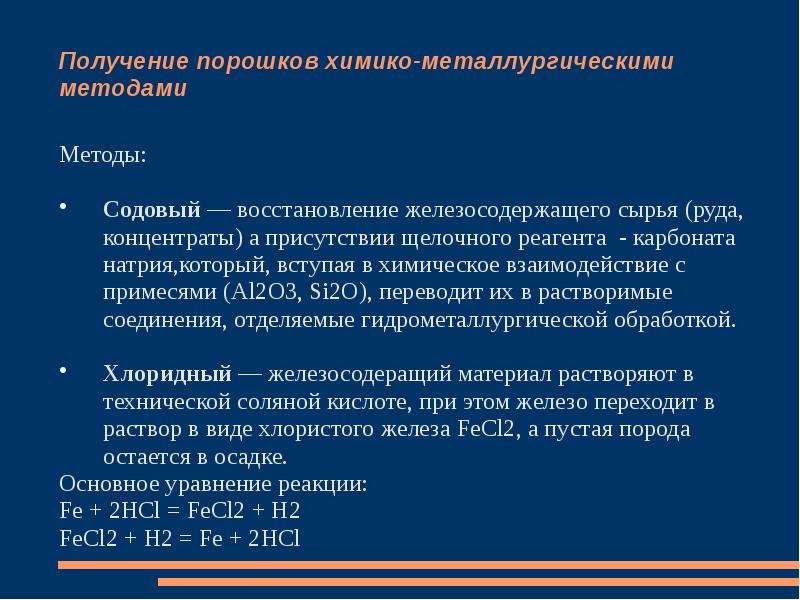

Получение порошков химико-металлургическими методами Методы: Содовый — восстановление железосодержащего сырья (руда, концентраты) а присутствии щелочного реагента - карбоната натрия,который, вступая в химическое взаимодействие с примесями (Al2O3, Si2O), переводит их в растворимые соединения, отделяемые гидрометаллургической обработкой. Хлоридный — железосодеращий материал растворяют в технической соляной кислоте, при этом железо переходит в раствор в виде хлористого железа FeCl2, а пустая порода остается в осадке. Основное уравнение реакции: Fe + 2HCl = FeCl2 + H2 FeCl2 + H2 = Fe + 2HCl

Слайд 17

Описание слайда:

Гидридно-кальциевый — восстановление смеси окислов гидридом кальция. Метод используется для получения сталей и многокомпонентных сплавов, содержащих легирующие элементы с высокой термодинамической активностью (Al, Ti, B, Nb). Уравнение реакции: MeO + CaH2 = Me + CaO + H2 + Q

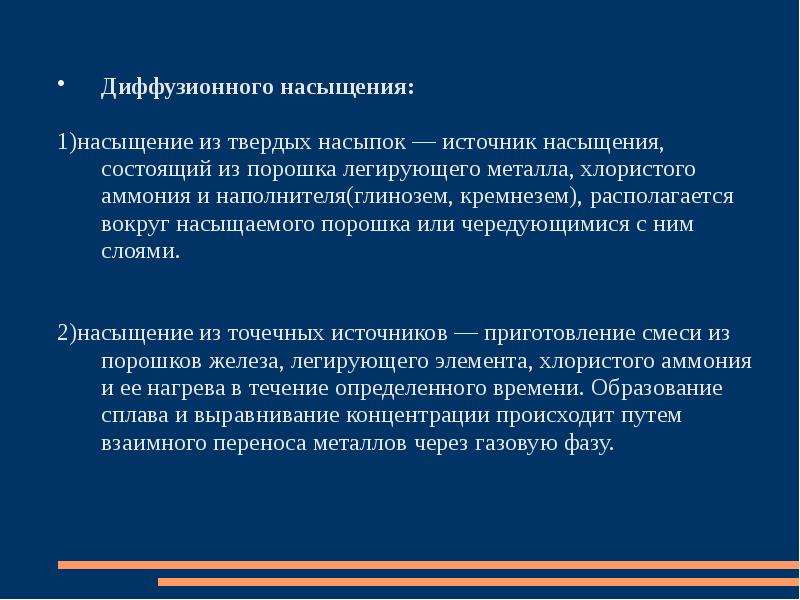

Слайд 18

Описание слайда:

Диффузионного насыщения: Диффузионного насыщения: 1)насыщение из твердых насыпок — источник насыщения, состоящий из порошка легирующего металла, хлористого аммония и наполнителя(глинозем, кремнезем), располагается вокруг насыщаемого порошка или чередующимися с ним слоями. 2)насыщение из точечных источников — приготовление смеси из порошков железа, легирующего элемента, хлористого аммония и ее нагрева в течение определенного времени. Образование сплава и выравнивание концентрации происходит путем взаимного переноса металлов через газовую фазу.

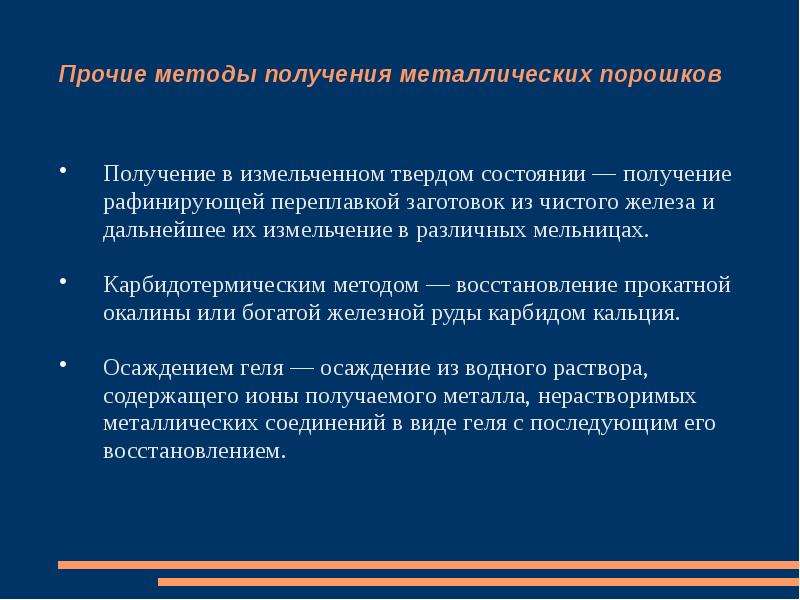

Слайд 19

Описание слайда:

Прочие методы получения металлических порошков Получение в измельченном твердом состоянии — получение рафинирующей переплавкой заготовок из чистого железа и дальнейшее их измельчение в различных мельницах. Карбидотермическим методом — восстановление прокатной окалины или богатой железной руды карбидом кальция. Осаждением геля — осаждение из водного раствора, содержащего ионы получаемого металла, нерастворимых металлических соединений в виде геля с последующим его восстановлением.
