Последовательность построения видов предмета на чертеже (пример с поэтапным построением)

Слайд 2

Описание слайда:

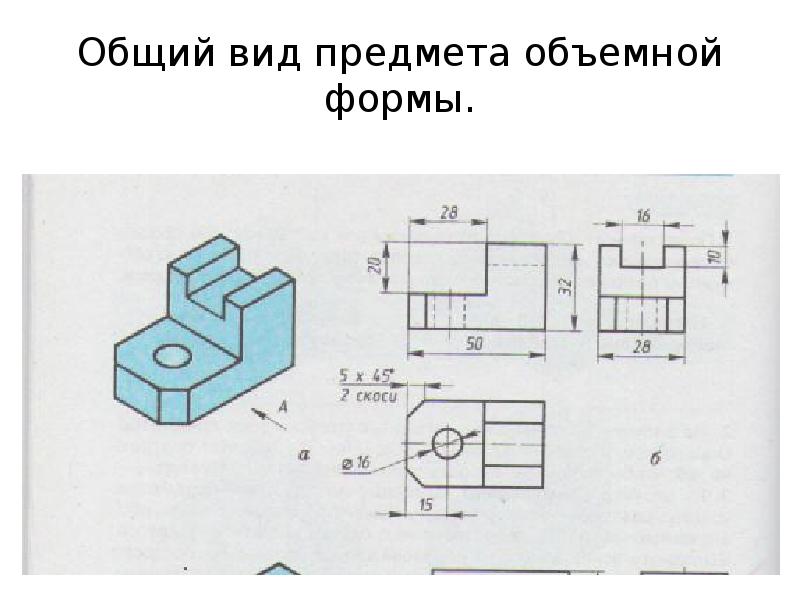

Общий вид предмета объемной формы.

Слайд 3

Описание слайда:

1.Построение общих очертаний предмета. Параллелепипед, которым можно ограничить предмет, имеет габаритные размеры – 50х32х28 мм. Все три прямоугольника располагаются в проекционной связи (необходимо провести проекционные лучи). Контуры прямоугольников и все последующие построения внутри них выполняют тонкими линиями. Поскольку предмет симметричный, то на видах сверху и слева должны быть оси симметрии (необходимо провести штрихпунктирные линии)

Слайд 4

Описание слайда:

2.Построение прямоугольного выреза. Вырез слева с размерами 28х20 сначала строят на главном виде, а затем проецируют на вид сверху и слева.

Слайд 5

Описание слайда:

3.Построение продольного выреза в правой части предмета. Продольный вырез строят на виде слева (размеры 10х16). А затем проецируют на главный вид и вид сверху.

Слайд 6

Описание слайда:

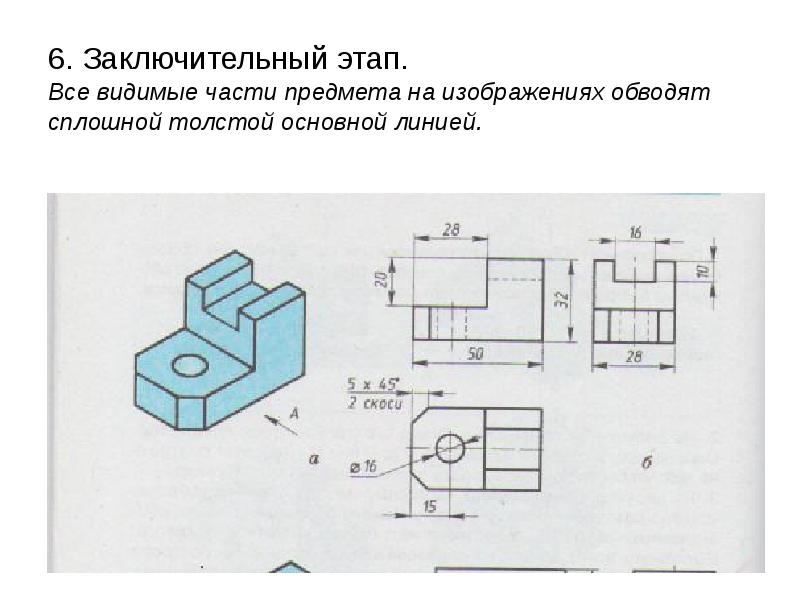

4.Построение изображения цилиндрического отверстия. Построение начинают с вида сверху. Для этого необходимо найти центр окружностей (15 мм от левого края предмета) и провести осевые линии. Затем начертить окружность диаметром 10 мм. Изображение отверстия на главном виде и виде слева строят с помощью линий проекционной связи.
