Слайд 1

Описание слайда:

Тема урока: Чертеж болтового соединения Цель урока: мы должны выяснить порядок построения чертежа болтового соединения и выполнить его

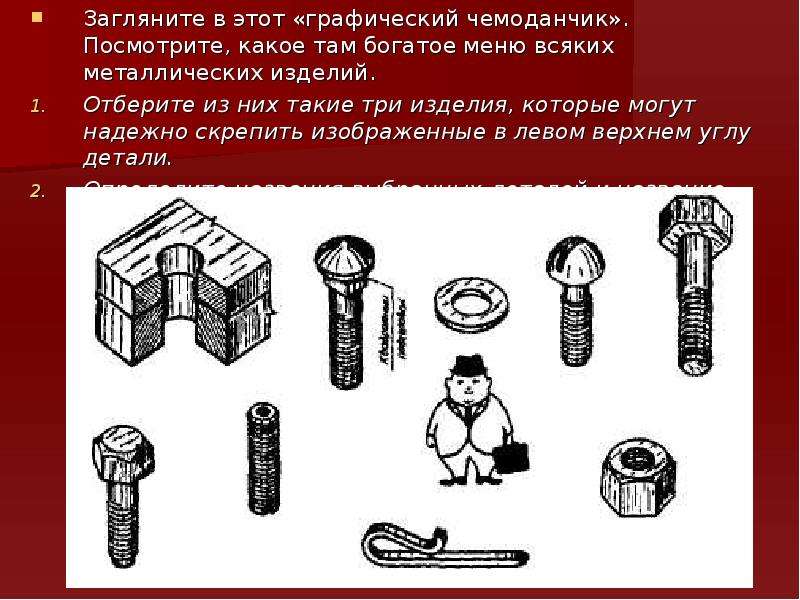

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

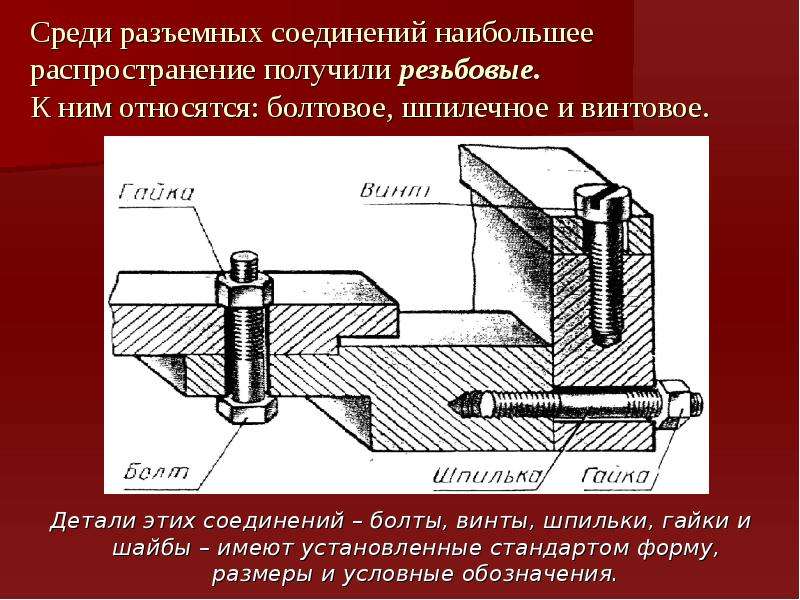

Среди разъемных соединений наибольшее распространение получили резьбовые. К ним относятся: болтовое, шпилечное и винтовое.

Слайд 4

Описание слайда:

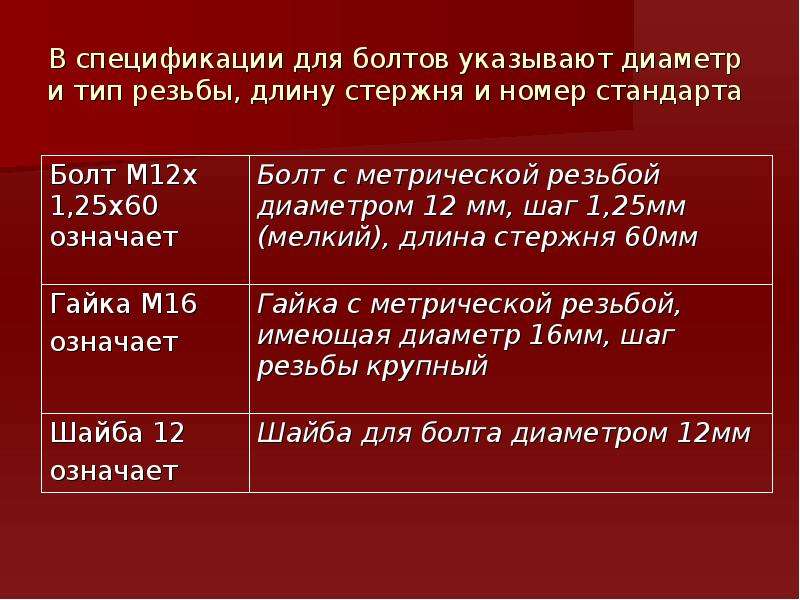

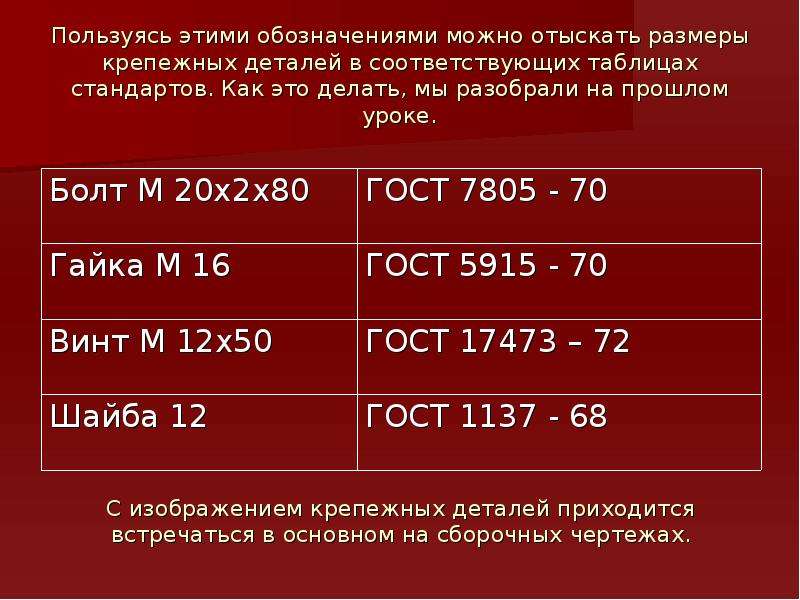

Пользуясь этими обозначениями можно отыскать размеры крепежных деталей в соответствующих таблицах стандартов. Как это делать, мы разобрали на прошлом уроке.

Слайд 5

Описание слайда:

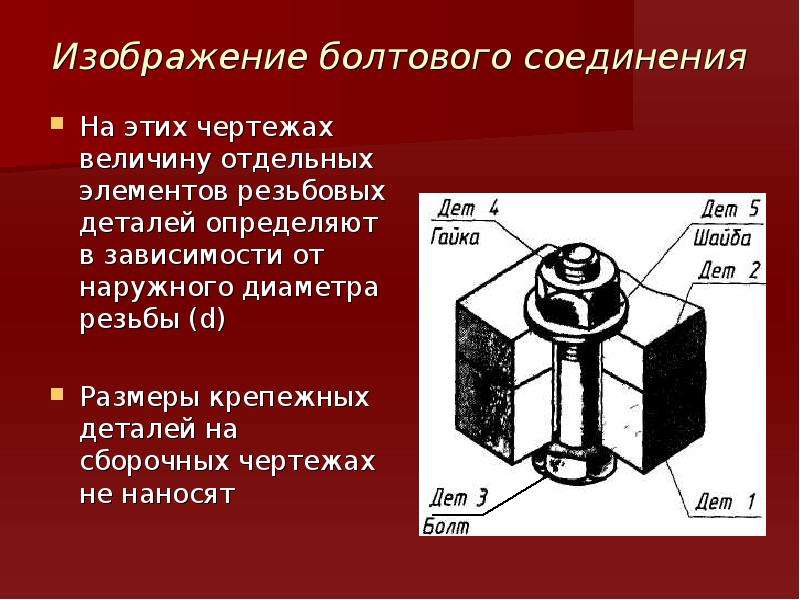

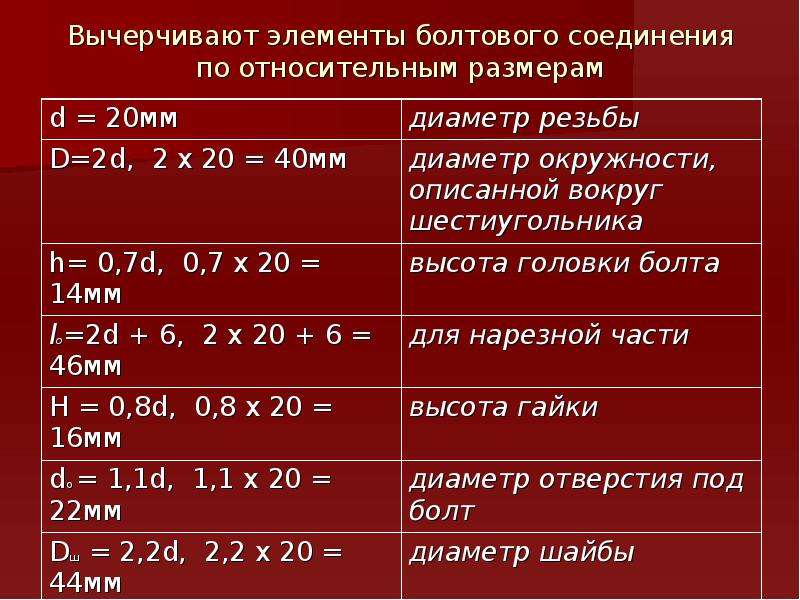

Изображение болтового соединения На этих чертежах величину отдельных элементов резьбовых деталей определяют в зависимости от наружного диаметра резьбы (d) Размеры крепежных деталей на сборочных чертежах не наносят

Слайд 6

Описание слайда:

Рассмотрим фронтальный разрез и вид сверху болтового соединения В деталях, которые нужно соединить просверливают отверстия немного большего диаметра, чем диаметр болта. Фаски на шестигранных и квадратных головках болтов и гаек, а также на стержне не изображают. Не показывают зазор между стержнем болта и отверстием в соединяемых деталях. Болты, гайки и шайбы в сборочном чертеже показывают нерассеченными, если секущая плоскость направлена вдоль их оси.
