Вы можете ознакомиться и скачать презентацию на тему Последовательные приемо-передатчики в МП. Доклад-сообщение содержит 25 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Последовательные приемо-передатчики в МП Цель лекции: изучить принцип действия UART, SPI и способы организации последовательных интерфейсов на их базе.

Слайд 2

Описание слайда:

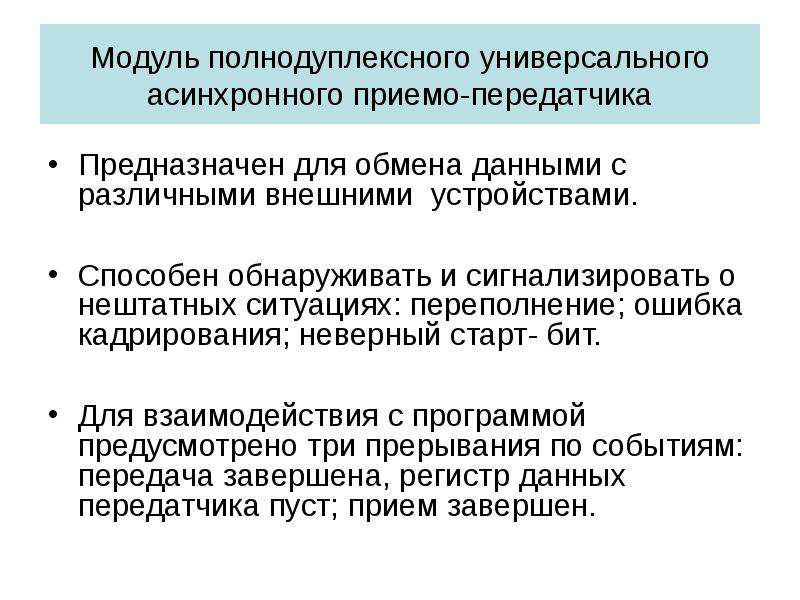

Модуль полнодуплексного универсального асинхронного приемо-передатчика Предназначен для обмена данными с различными внешними устройствами. Способен обнаруживать и сигнализировать о нештатных ситуациях: переполнение; ошибка кадрирования; неверный старт- бит. Для взаимодействия с программой предусмотрено три прерывания по событиям: передача завершена, регистр данных передатчика пуст; прием завершен.

Слайд 3

Описание слайда:

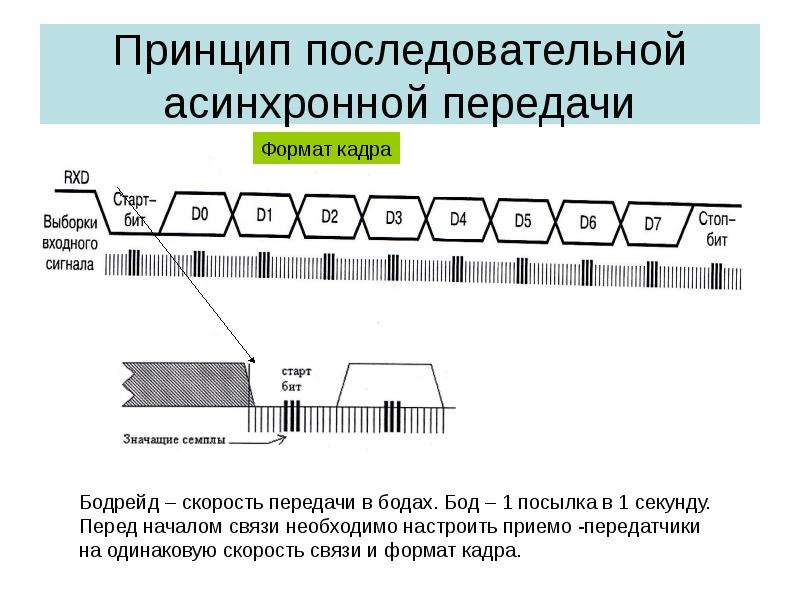

Принцип последовательной асинхронной передачи

Слайд 4

Описание слайда:

Структурная схема передатчика

Слайд 5

Описание слайда:

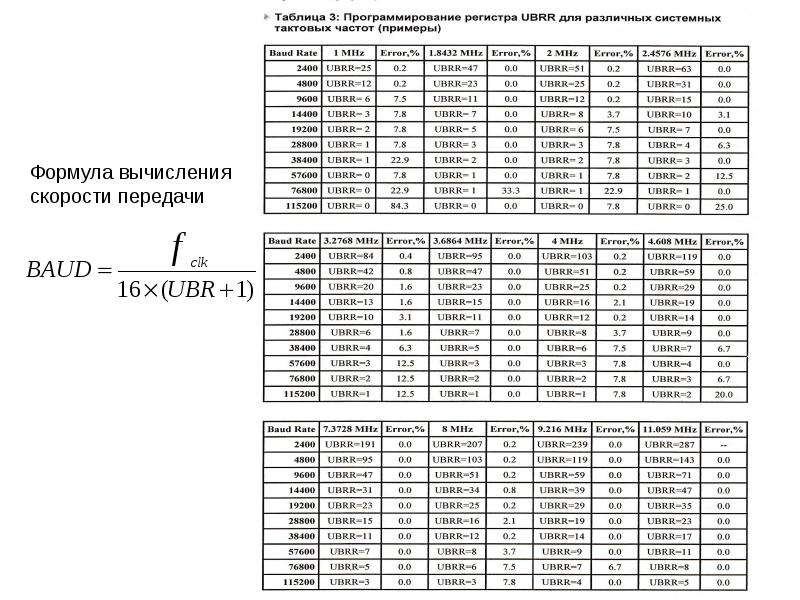

Слайд 6

Описание слайда:

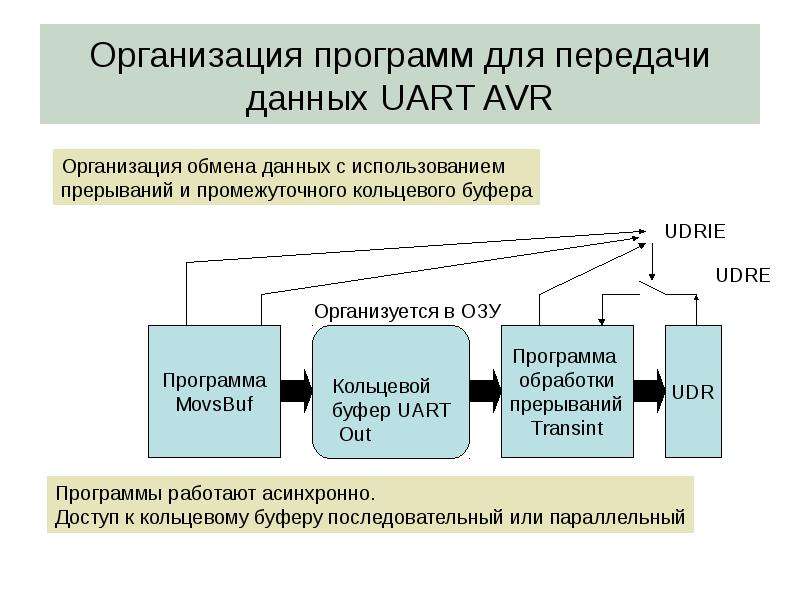

Организация программ для передачи данных UART AVR

Слайд 7

Описание слайда:

Организация кольцевого буфера на передачу в UART

Слайд 8

Описание слайда:

Структурная схема приемника

Слайд 9

Описание слайда:

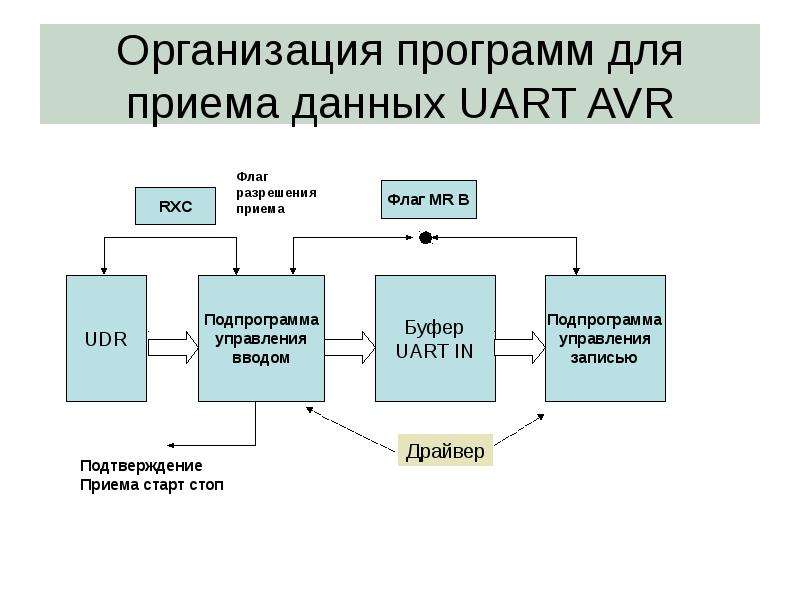

Организация программ для приема данных UART AVR

Слайд 10

Описание слайда:

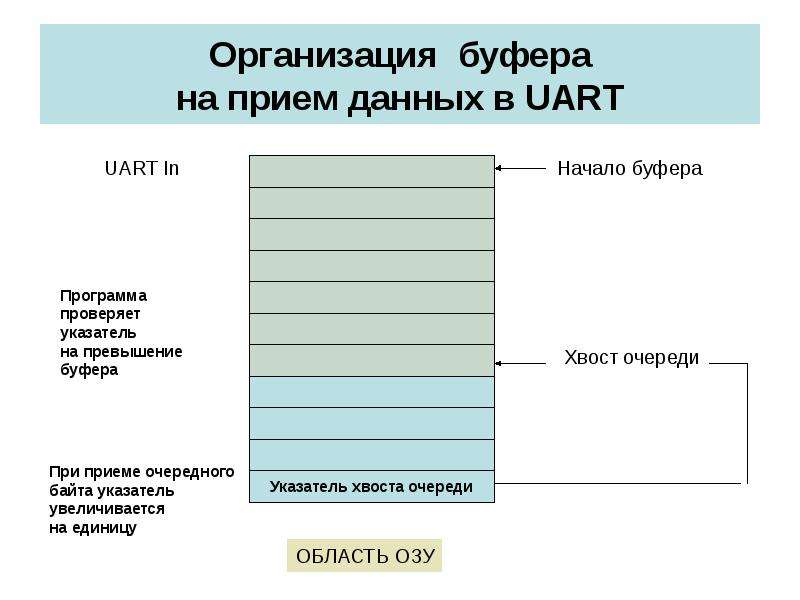

Организация буфера на прием данных в UART

Слайд 11

Описание слайда:

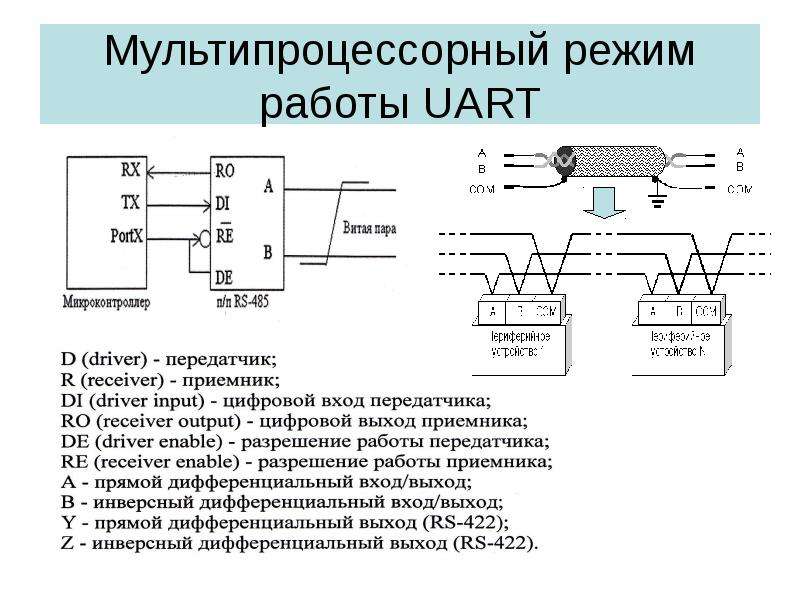

Мультипроцессорный режим работы UART

Слайд 12

Описание слайда:

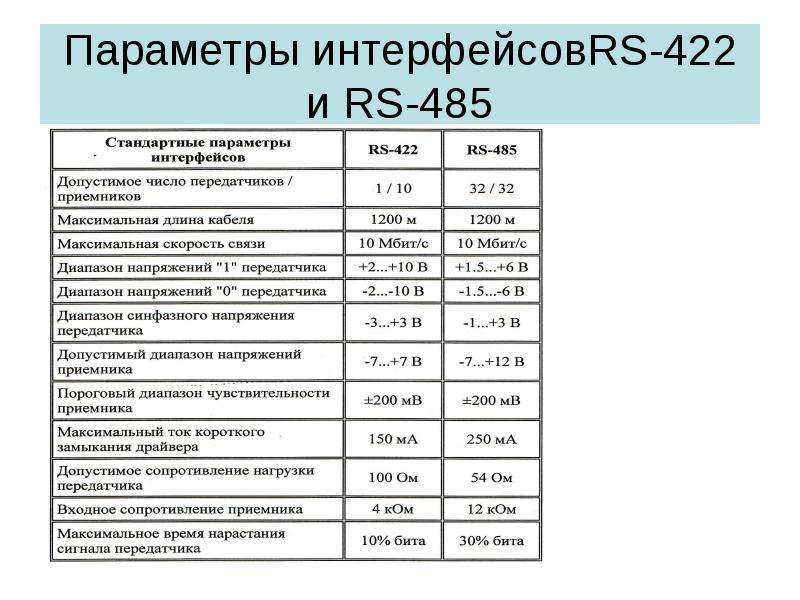

Параметры интерфейсовRS-422 и RS-485

Слайд 13

Описание слайда:

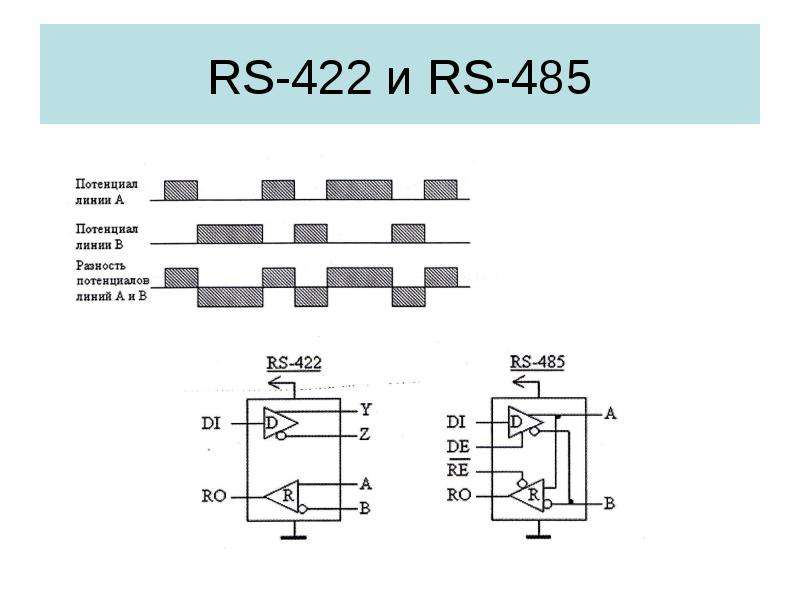

RS-422 и RS-485

Слайд 14

Описание слайда:

Микросхемы для RS-485

Слайд 15

Описание слайда:

Протокол обмена Основная задача – заставить все устройства различать управляющие байты и байты данных.

Слайд 16

Описание слайда:

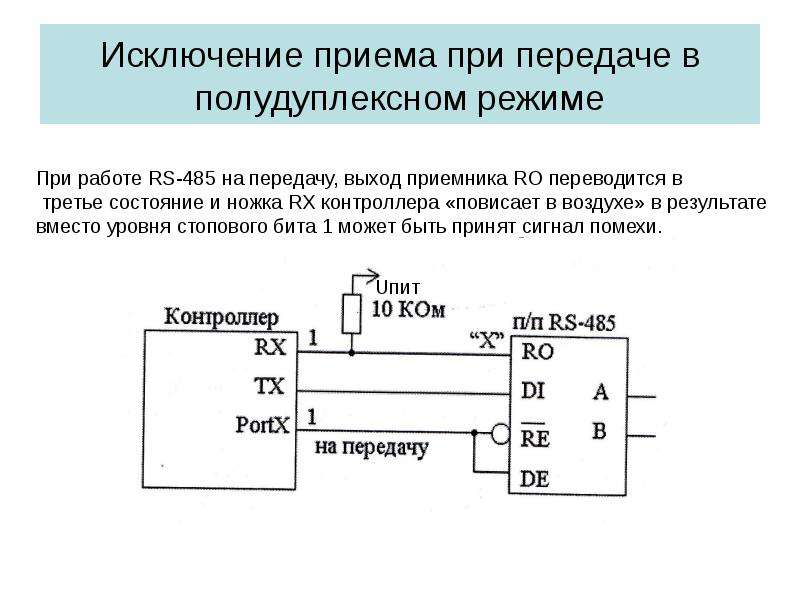

Исключение приема при передаче в полудуплексном режиме

Слайд 17

Описание слайда:

Подключение COM порта

Слайд 18

Описание слайда:

Подключение COM порта

Слайд 19

Описание слайда:

UART и USB порт

Слайд 20

Описание слайда:

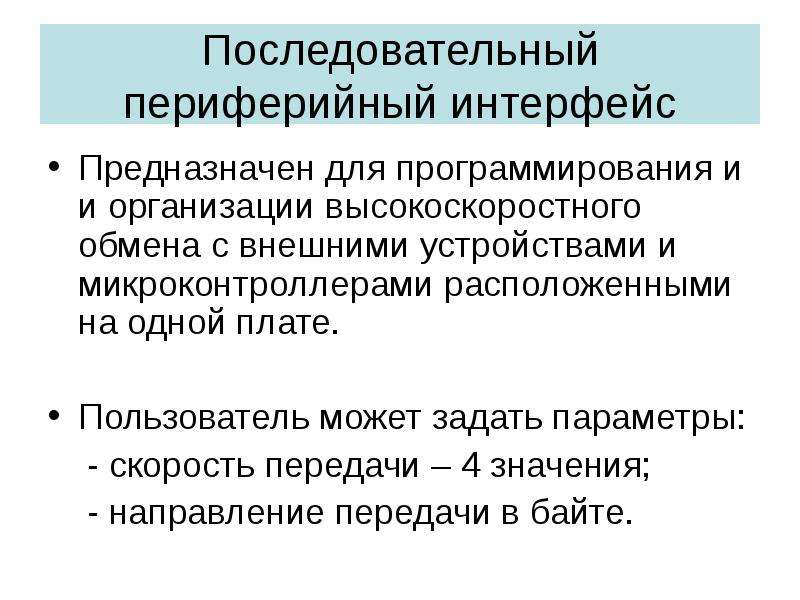

Последовательный периферийный интерфейс Предназначен для программирования и и организации высокоскоростного обмена с внешними устройствами и микроконтроллерами расположенными на одной плате. Пользователь может задать параметры: - скорость передачи – 4 значения; - направление передачи в байте.
