Слайд 1


Построение комплексного чертежа модели по ее аксонометрическому изображению Вопрос 1.Какую форму имеет горизонтальная проекция четырехгранной призмы?...
Описание слайда:
Построение комплексного чертежа модели по ее аксонометрическому изображению Вопрос 1.Какую форму имеет горизонтальная проекция четырехгранной призмы? Вопрос 2. Какую форму имеет фронтальная проекция вертикального цилиндра? Вопрос 3. Какую форму имеет фронтальная проекция вертикального конуса? Вопрос 4. Какую форму имеет фронтальная проекция сферы? Вопрос 5. Какую форму имеет профильная проекция сферы?

Слайд 2


Ответы 1 Прямоугольник 2 Прямоугольник 3 Треугольник 4 Круг 5 Круг
Описание слайда:
Ответы 1 Прямоугольник 2 Прямоугольник 3 Треугольник 4 Круг 5 Круг

Слайд 3

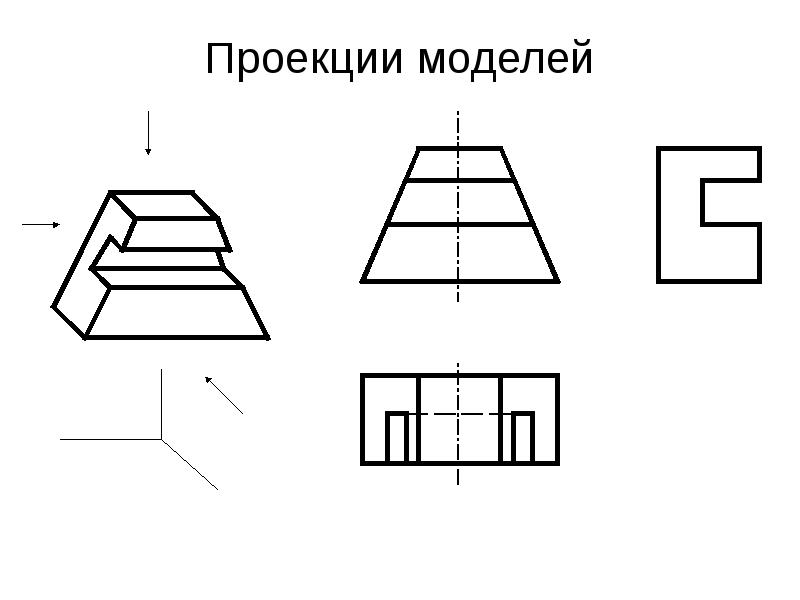

Проекции моделей
Описание слайда:
Проекции моделей

Слайд 4


Проекции моделей
Описание слайда:
Проекции моделей

Слайд 5


Простановка размеров Размеры наносят соблюдая последовательность: Габариты длина - 50 ширина -25 высота - 35 Переходы: по длине - 20 по ширине - 15...
Описание слайда:
Простановка размеров Размеры наносят соблюдая последовательность: Габариты длина - 50 ширина -25 высота - 35 Переходы: по длине - 20 по ширине - 15 по высоте – 10 и 8

Слайд 6


Построение модели в изометрии
Описание слайда:
Построение модели в изометрии

Слайд 7


Изображение модели в диметрии и изометрии
Описание слайда:
Изображение модели в диметрии и изометрии

Слайд 8

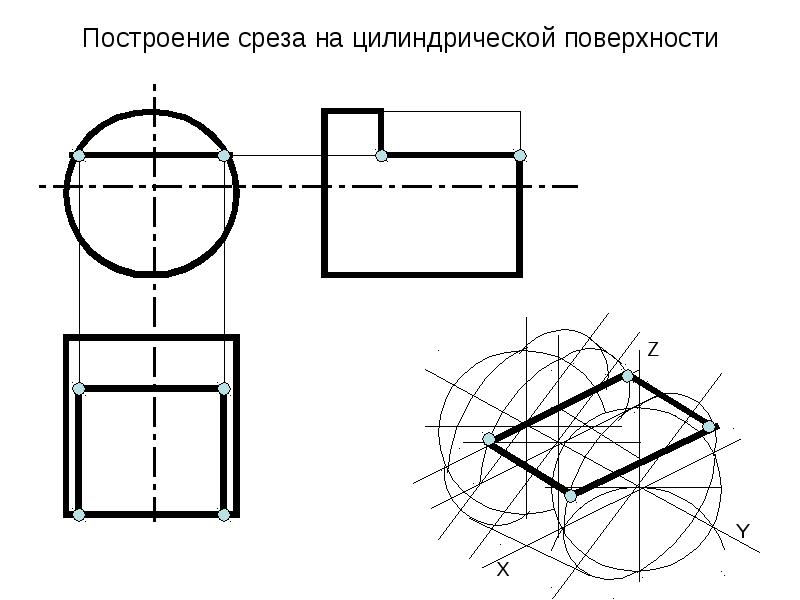

Построение среза на цилиндрической поверхности
Описание слайда:
Построение среза на цилиндрической поверхности

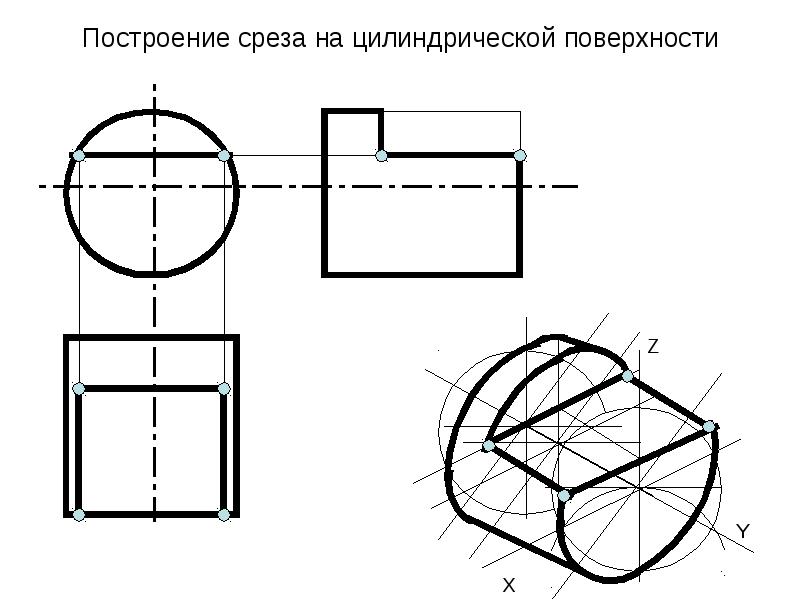

Слайд 9


Построение среза на цилиндрической поверхности
Описание слайда:
Построение среза на цилиндрической поверхности
