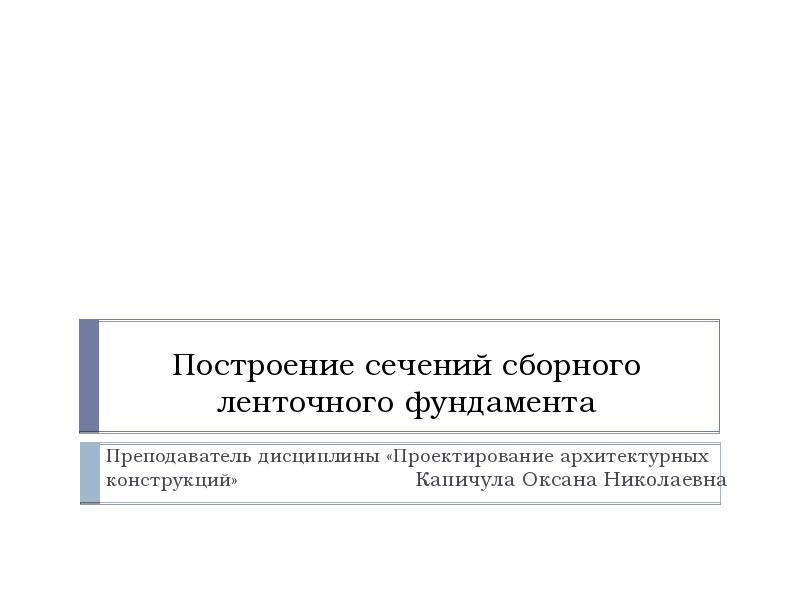

Построение сечений сборного ленточного фундамента Преподаватель дисциплины «Проектирование архитектурных конструкций» Капичула Оксана Николаевна

Слайд 2

Описание слайда:

Общий вид сборного ленточного фундамента Фундамент состоит: - фундаментные блоки(блоки стен подвала); - фундаментные плиты (блок подушки); - армированный пояс; - песчаная подушка

Слайд 3

Описание слайда:

Сечения фундамента выполняются к чертежу «Схема расположения элементов фундамента» (вид фундамента сверху) Сечения фундамента выполняются к чертежу «Схема расположения элементов фундамента» (вид фундамента сверху) На схеме расположения элементов фундамента сечения обозначают разрывными линиями и подписывают двойными буквами или цифрами: «А-А»; стрелками показывают направление взгляда

Слайд 4

Описание слайда:

Вид фундамента в сечении, основные элементы и отметки Высотные отметки считаются от уровня пола 1-ого этажа; измеряются в метрах Глубина заложения фундамента измеряется в миллиметрах Положение координационной оси определяется по привязке стены к ней

Слайд 5

Описание слайда:

Размеры, проставляемые на изображении сечения фундамента Размеры фундаментных плит и блоков, армированного пояса и песчаной подушки; Размеры уступов; Размеры привязок стены, фундаментного блока и фундаментной плиты к координационной оси; Глубина заложения фундамента Примечание 1: стену и перекрытие 1-ого этажа в практических работах не показывают, привязку стены к оси показывают на армированном поясе. Примечание 2: помимо перечисленных отметок и размеров в сечении показывают гидроизоляцию и штриховку материалов

Слайд 6

Описание слайда:

Фундаментные плиты Размеры фундаментных плит определяются по ГОСТ 13580-85 Плиты железобетонные ленточных фундаментов и по ГОСТ 13579-78 Блоки бетонные для стен подвалов Стандартные швы между плитами – 20мм

Слайд 7

Описание слайда:

Фундаментные блоки Размеры фундаментных блоков определяются по ГОСТ 13579-78 Блоки бетонные для стен подвалов Стандартные вертикальные и горизонтальные швы между блоками – 20мм

Слайд 8

Описание слайда:

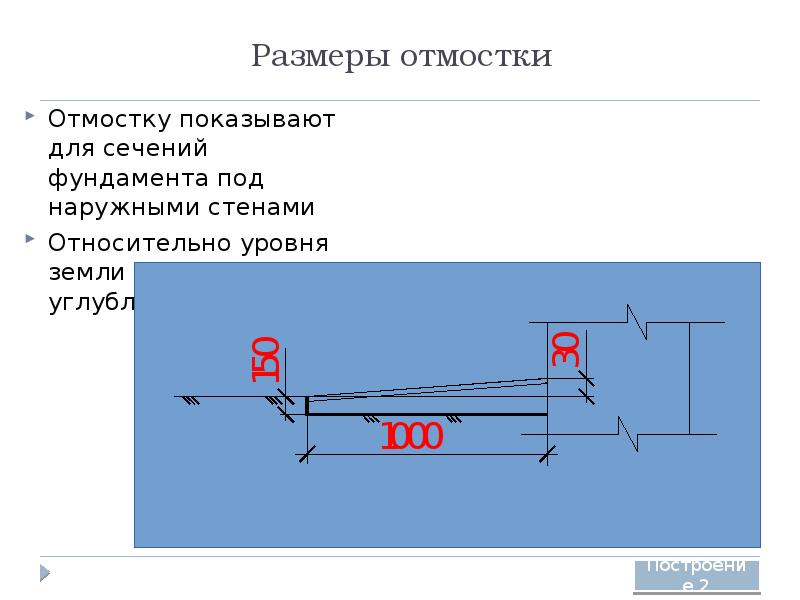

Размеры отмостки Отмостку показывают для сечений фундамента под наружными стенами Относительно уровня земли отмостку углубляют на 150мм

Слайд 9

Описание слайда:

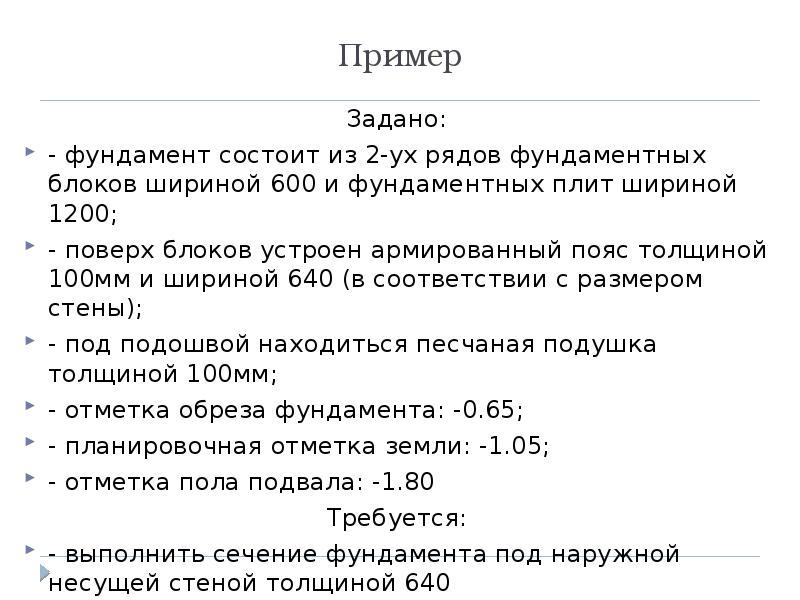

Пример Задано: - фундамент состоит из 2-ух рядов фундаментных блоков шириной 600 и фундаментных плит шириной 1200; - поверх блоков устроен армированный пояс толщиной 100мм и шириной 640 (в соответствии с размером стены); - под подошвой находиться песчаная подушка толщиной 100мм; - отметка обреза фундамента: -0.65; - планировочная отметка земли: -1.05; - отметка пола подвала: -1.80 Требуется: - выполнить сечение фундамента под наружной несущей стеной толщиной 640

Слайд 10

Описание слайда:

Порядок выполнения сечения – часть 1 Начертить на черновике в произвольном масштабе элементы фундамента; Проставить все известные размеры и отметки (высоту фундаментных плит и блоков см. «Фундаментные плиты» и «Фундаментные блоки» Показать ось и привязку стены к оси; Неизвестные размеры и отметку подошвы фундамента обозначить: X1; X2; X3; X4; X5

Слайд 11

Описание слайда:

Порядок выполнения сечения – часть 1 Рассчитать уступы фундамента относительно стены

Слайд 12

Описание слайда:

Порядок выполнения сечения – часть 1 Рассчитать размеры привязки фундаментного блока к оси (см. рисунок)

Слайд 13

Описание слайда:

Порядок выполнения сечения – часть 1 Рассчитать выступы фундаментной плиты относительно фундаментного блока (выступы должны быть одинаковы) (см. рисунок)

Слайд 14

Описание слайда:

Порядок выполнения сечения – часть 1 Рассчитать размеры привязки фундаментной плиты к оси: к размерам привязок фундаментного блока прибавить выступы плиты относительно блока (см. рисунок)

Слайд 15

Описание слайда:

Порядок выполнения сечения – часть 1 Рассчитать отметку обреза фундамента: А) Перевести планировочную отметку земли в миллиметры: 1.05м=1050мм Б) Прибавить полученную цифру к глубине щзаложения фундамента: 1050+1200=2250мм В) Полученную цифру перевести в метры и добавить знак «-»: 2250мм=2.25м; отметка: «-2.25»

Слайд 16

Описание слайда:

Порядок выполнения сечения – часть 1 Рассчитать выступы фундамента над планировочной отметкой земли: А) Перевести в миллиметры планировочную отметку земли и отметку обреза фундамента; Б) Найти разницу между полученными цифрами (см. рисунок)

Слайд 17

Описание слайда:

Порядок выполнения сечения – часть 1 Рассчитать насколько уровень пола подвала поднят над подошвой фундамента: А) Перевести отметку обреза фундамента и отметку пола подвала в миллиметры; Б) Найти разницу между полученными цифрами (см. рисунок)

Слайд 18

Описание слайда:

Порядок выполнения сечения – часть 1 На черновике выполнить чертеж сечения и указать на нем все размеры и отметки (см. рисунок) Примечание: цифры обозначенные зеленым цветом в чистовик переносить не надо (они нужны только для построений)

Слайд 19

Описание слайда:

Порядок выполнения сечения – часть 2 На формате А3 разметить границы чертежа в масштабе 1:50 или 1:20; Начертить в тонких линиях прямоугольник, размеры которого равны ширине и высоте фундаментной плиты( в данном примере натуральные размеры: 1200 и 300мм, в масштабе 1:20 следует начертить 60 и 15мм); Добавить сверху прямоугольник с размерами равными высоте и ширине фундаментных блоков (чтобы разместить его по центру следует пользоваться рассчитанными выступами по 300мм – см. цифры показанные зеленым цветом); Отступить вниз толщину песчаной подушки и прочертить линию; Поверх фундаментных блоков прочертить границы армированного пояса;

Слайд 20

Описание слайда:

Порядок выполнения сечения – часть 2 Прочертить размеры скосов фундаментной плиты (см. «Фундаментные плиты») и швы толщиной 20 мм (1мм в М1:20 между фундаментным блоками и между блоками и плитой); Отступить размер привязки стены от внутренней границы армированного пояса (в данном примере 200мм) и прочертить осевую линию; Отступить от уровня подошвы фундамента наверх размер глубины его заложения и прочертить уровень планировочной отметки земли и по размерам начертить отмостку (см. «Размеры отмостки»);

Слайд 21

Описание слайда:

Порядок выполнения сечения – часть 2 Отступить от подошвы фундамента наверх расстояние до пола подвала (в данном примере 450мм – см. цифры показанные зеленым цветом) и прочертить двойной линией толщиной 2мм пол подвала; Выполнить обводку контура фундаментной плиты и песчаной подушки; Выполнить обводку контура фундаментных блоков; Выполнить обводку армированного пояса; Выполнить обводку контура отмостки и пола подвала; Выполнить условное обозначение грунта;

Слайд 22

Описание слайда:

Порядок выполнения сечения – часть 2 Выполнить штриховку материалов каждого элемента; Нанести размерные линии и засечки; Проставить размеры цифрами; Нанести высотные отметки; Показать линиями толщиной 1-2мм гидроизоляцию; Выполнить надписи названий гидроизоляции, песчаной подушки и армированного пояса; Обозначить сечение буквами или цифрами, надписать масштаб

Слайд 23

Описание слайда:

Сечение под наружной самонесущей стеной Элементы фундамента имеют такие же размеры как и для фундамента по несущей стеной Отличается положение оси (см. рисунок); Следует пересчитать размеры привязок Фундаментных плит и фундаментных блоков к оси (см. цифры, обозначенные красным цветом) Дальнейший порядок выполнения сечения сохраняется
