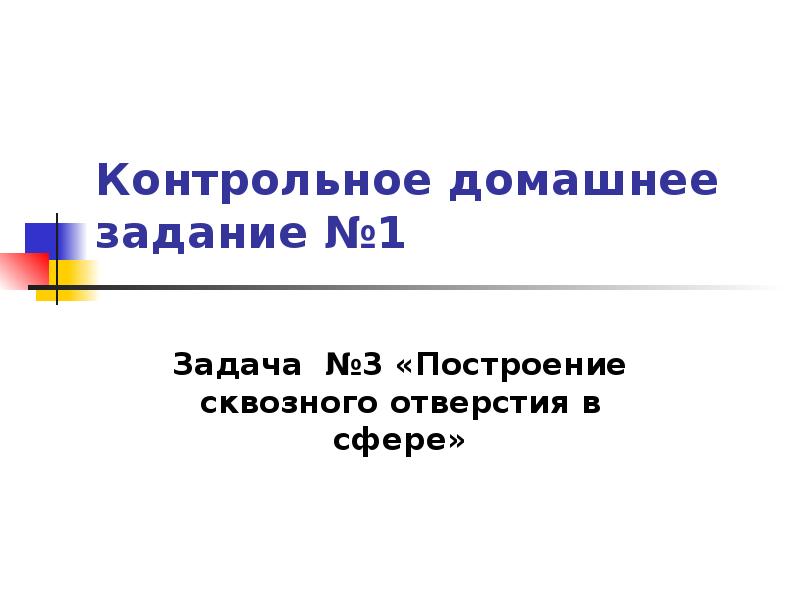

Слайд 1

Описание слайда:

Контрольное домашнее задание №1 Задача №3 «Построение сквозного отверстия в сфере»

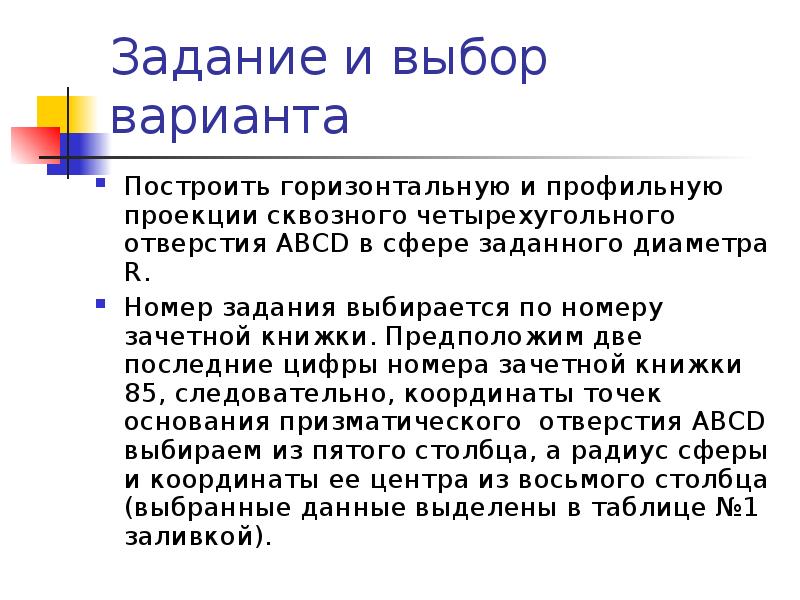

Слайд 2

Описание слайда:

Задание и выбор варианта Построить горизонтальную и профильную проекции сквозного четырехугольного отверстия ABCD в сфере заданного диаметра R. Номер задания выбирается по номеру зачетной книжки. Предположим две последние цифры номера зачетной книжки 85, следовательно, координаты точек основания призматического отверстия ABCD выбираем из пятого столбца, а радиус сферы и координаты ее центра из восьмого столбца (выбранные данные выделены в таблице №1 заливкой).

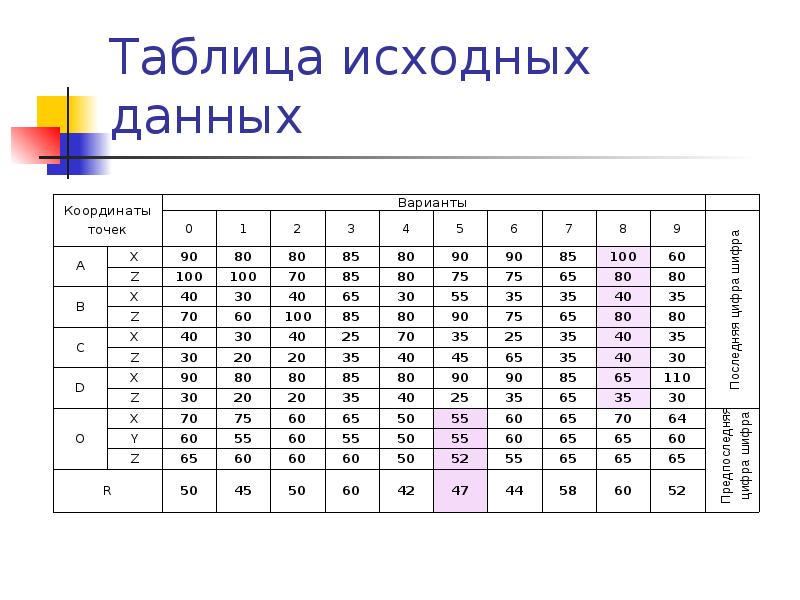

Слайд 3

Описание слайда:

Таблица исходных данных

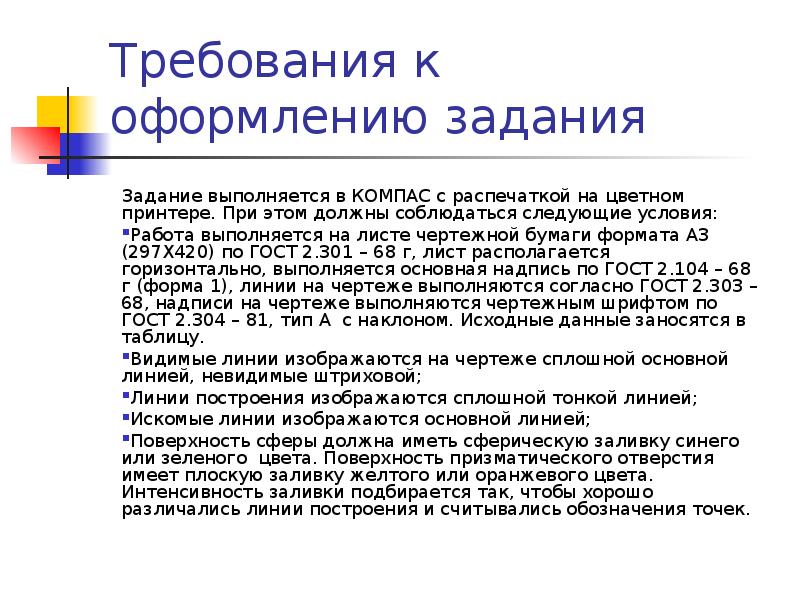

Слайд 4

Описание слайда:

Требования к оформлению задания Задание выполняется в КОМПАС с распечаткой на цветном принтере. При этом должны соблюдаться следующие условия: Работа выполняется на листе чертежной бумаги формата А3 (297Х420) по ГОСТ 2.301 – 68 г, лист располагается горизонтально, выполняется основная надпись по ГОСТ 2.104 – 68 г (форма 1), линии на чертеже выполняются согласно ГОСТ 2.303 – 68, надписи на чертеже выполняются чертежным шрифтом по ГОСТ 2.304 – 81, тип А с наклоном. Исходные данные заносятся в таблицу. Видимые линии изображаются на чертеже сплошной основной линией, невидимые штриховой; Линии построения изображаются сплошной тонкой линией; Искомые линии изображаются основной линией; Поверхность сферы должна иметь сферическую заливку синего или зеленого цвета. Поверхность призматического отверстия имеет плоскую заливку желтого или оранжевого цвета. Интенсивность заливки подбирается так, чтобы хорошо различались линии построения и считывались обозначения точек.
