Вы можете ознакомиться и скачать презентацию на тему Потенційно небезпечні процеси. Технологічні регламенти та схеми технологічних процесів. Доклад-сообщение содержит 46 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

кафедра пожежної і техногенної безпеки об'єктів та технологій

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

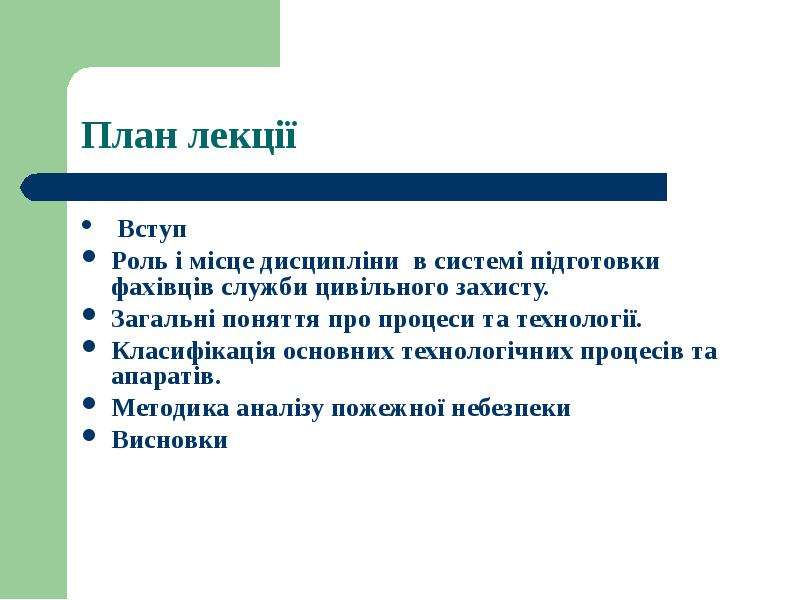

Вступ Вступ Роль і місце дисципліни в системі підготовки фахівців служби цивільного захисту. Загальні поняття про процеси та технології. Класифікація основних технологічних процесів та апаратів. Методика аналізу пожежної небезпеки Висновки

Слайд 7

Описание слайда:

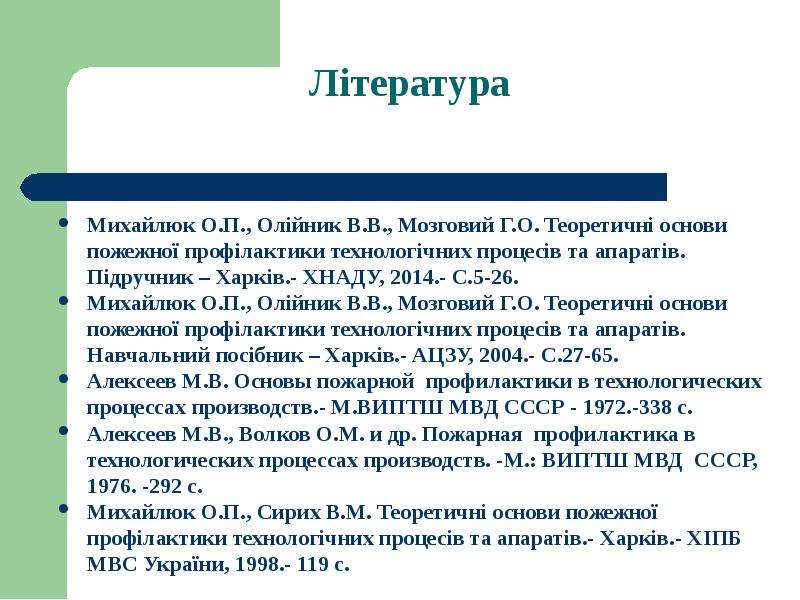

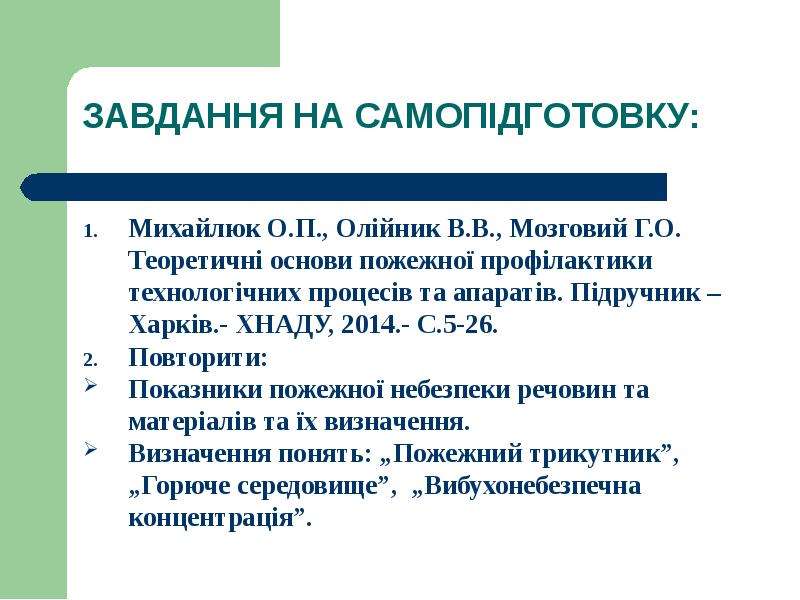

Михайлюк О.П., Олійник В.В., Мозговий Г.О. Теоретичні основи пожежної профілактики технологічних процесів та апаратів. Підручник – Харків.- ХНАДУ, 2014.- С.5-26. Михайлюк О.П., Олійник В.В., Мозговий Г.О. Теоретичні основи пожежної профілактики технологічних процесів та апаратів. Підручник – Харків.- ХНАДУ, 2014.- С.5-26. Михайлюк О.П., Олійник В.В., Мозговий Г.О. Теоретичні основи пожежної профілактики технологічних процесів та апаратів. Навчальний посібник – Харків.- АЦЗУ, 2004.- С.27-65. Алексеев М.В. Основы пожарной профилактики в технологических процессах производств.- М.ВИПТШ МВД СССР - 1972.-338 с. Алексеев М.В., Волков О.М. и др. Пожарная профилактика в технологических процессах производств. -М.: ВИПТШ МВД СССР, 1976. -292 с. Михайлюк О.П., Сирих В.М. Теоретичні основи пожежної профілактики технологічних процесів та апаратів.- Харків.- ХІПБ МВС України, 1998.- 119 с.

Слайд 8

Описание слайда:

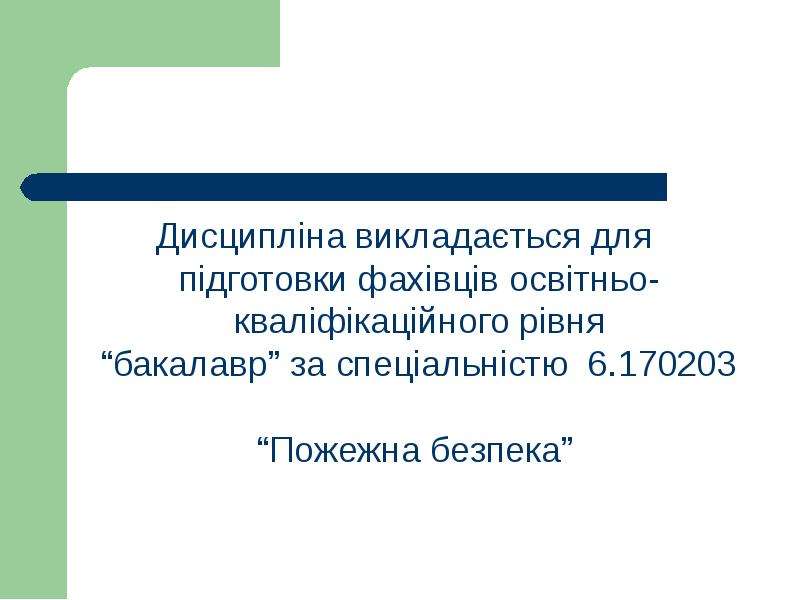

Дисципліна викладається для підготовки фахівців освітньо-кваліфікаційного рівня “бакалавр” за спеціальністю 6.170203 “Пожежна безпека” Дисципліна викладається для підготовки фахівців освітньо-кваліфікаційного рівня “бакалавр” за спеціальністю 6.170203 “Пожежна безпека”

Слайд 9

Описание слайда:

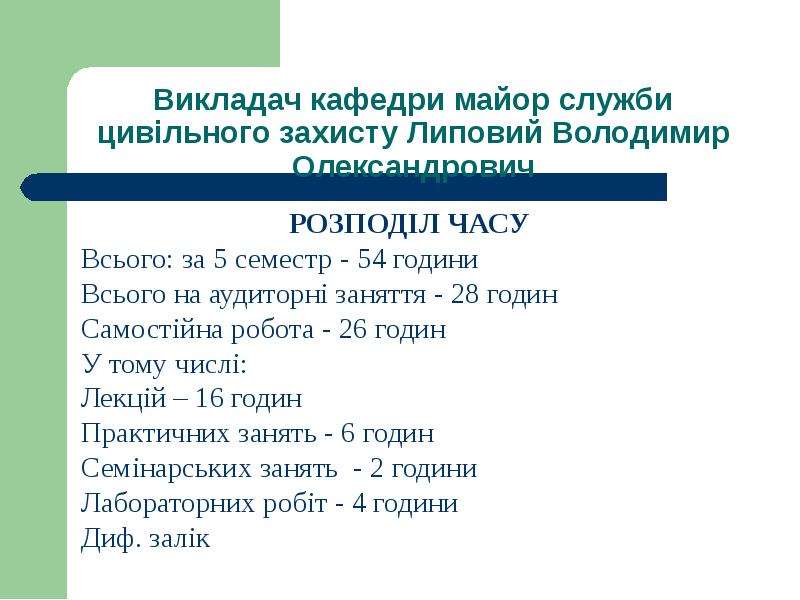

РОЗПОДІЛ ЧАСУ РОЗПОДІЛ ЧАСУ Всього: за 5 семестр - 54 години Всього на аудиторні заняття - 28 годин Самостійна робота - 26 годин У тому числі: Лекцій – 16 годин Практичних занять - 6 годин Семінарських занять - 2 години Лабораторних робіт - 4 години Диф. залік

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

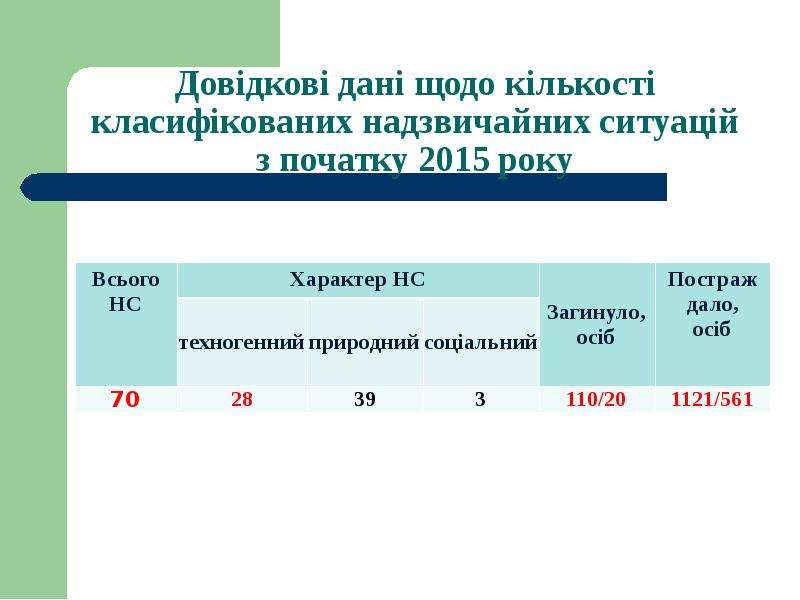

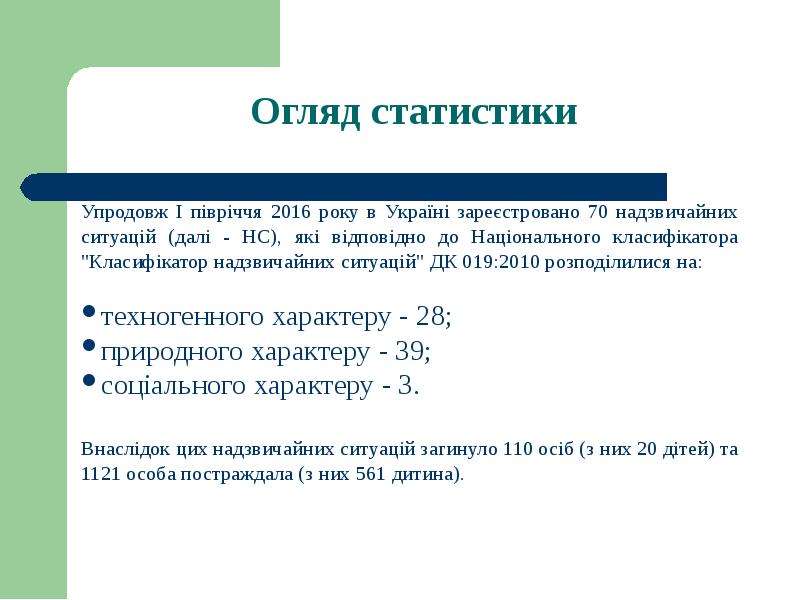

Упродовж І півріччя 2016 року в Україні зареєстровано 70 надзвичайних ситуацій (далі - НС), які відповідно до Національного класифікатора "Класифікатор надзвичайних ситуацій" ДК 019:2010 розподілилися на: Упродовж І півріччя 2016 року в Україні зареєстровано 70 надзвичайних ситуацій (далі - НС), які відповідно до Національного класифікатора "Класифікатор надзвичайних ситуацій" ДК 019:2010 розподілилися на: техногенного характеру - 28; природного характеру - 39; соціального характеру - 3. Внаслідок цих надзвичайних ситуацій загинуло 110 осіб (з них 20 дітей) та 1121 особа постраждала (з них 561 дитина).

Слайд 13

Описание слайда:

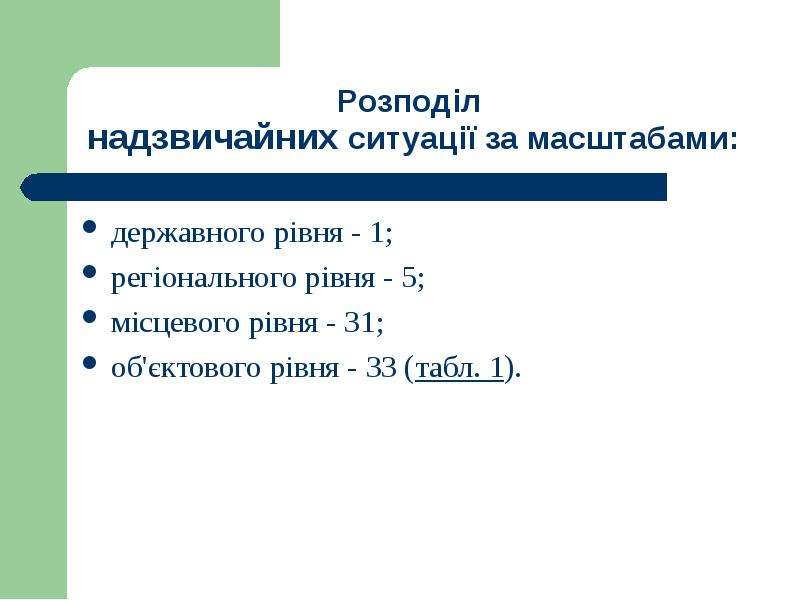

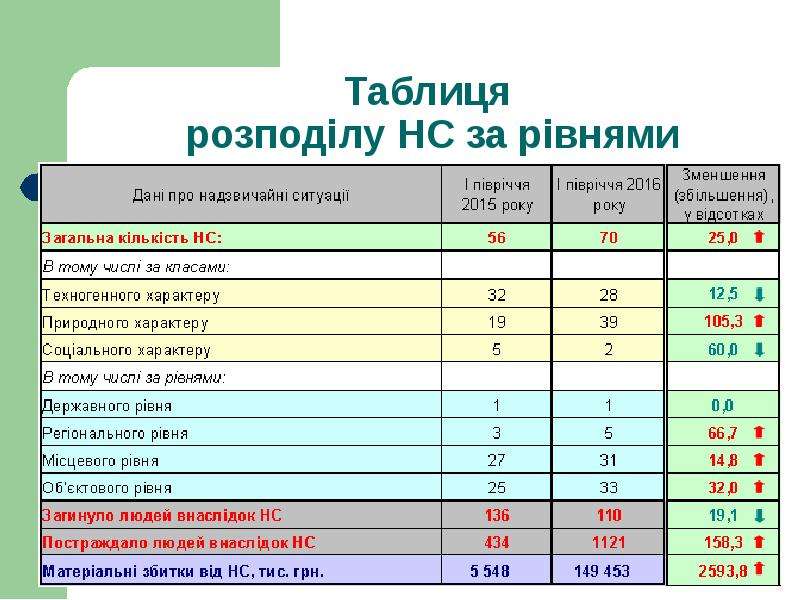

державного рівня - 1; державного рівня - 1; регіонального рівня - 5; місцевого рівня - 31; об'єктового рівня - 33 (табл. 1).

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

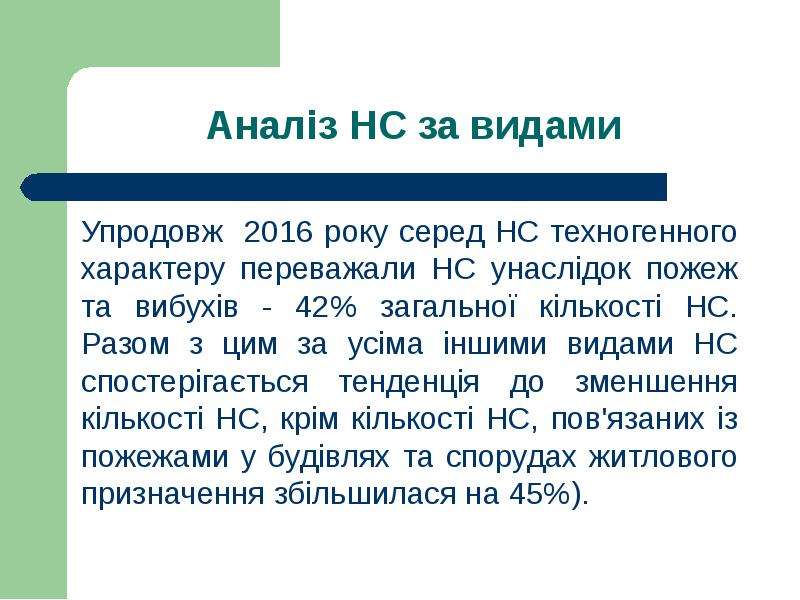

Упродовж 2016 року серед НС техногенного характеру переважали НС унаслідок пожеж та вибухів - 42% загальної кількості НС. Разом з цим за усіма іншими видами НС спостерігається тенденція до зменшення кількості НС, крім кількості НС, пов'язаних із пожежами у будівлях та спорудах житлового призначення збільшилася на 45%). Упродовж 2016 року серед НС техногенного характеру переважали НС унаслідок пожеж та вибухів - 42% загальної кількості НС. Разом з цим за усіма іншими видами НС спостерігається тенденція до зменшення кількості НС, крім кількості НС, пов'язаних із пожежами у будівлях та спорудах житлового призначення збільшилася на 45%).

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

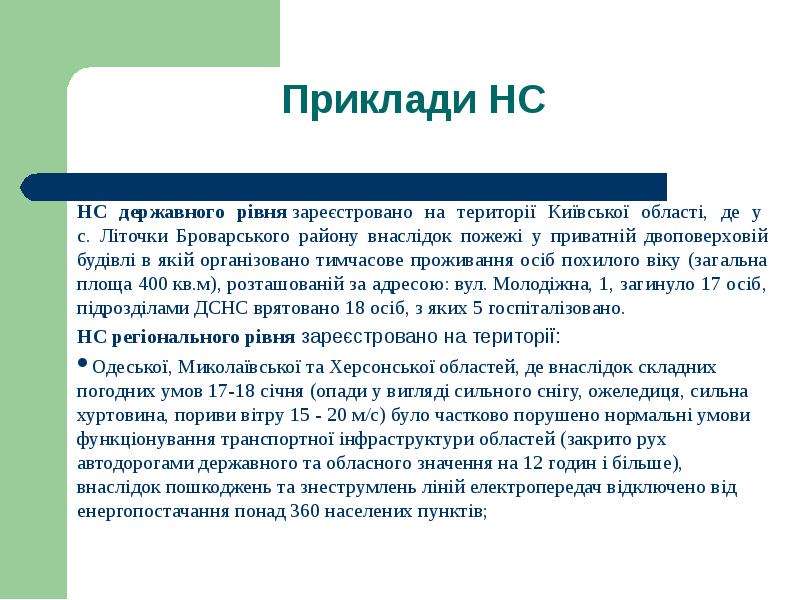

НС державного рівня зареєстровано на території Київської області, де у с. Літочки Броварського району внаслідок пожежі у приватній двоповерховій будівлі в якій організовано тимчасове проживання осіб похилого віку (загальна площа 400 кв.м), розташованій за адресою: вул. Молодіжна, 1, загинуло 17 осіб, підрозділами ДСНС врятовано 18 осіб, з яких 5 госпіталізовано. НС державного рівня зареєстровано на території Київської області, де у с. Літочки Броварського району внаслідок пожежі у приватній двоповерховій будівлі в якій організовано тимчасове проживання осіб похилого віку (загальна площа 400 кв.м), розташованій за адресою: вул. Молодіжна, 1, загинуло 17 осіб, підрозділами ДСНС врятовано 18 осіб, з яких 5 госпіталізовано. НС регіонального рівня зареєстровано на території: Одеської, Миколаївської та Херсонської областей, де внаслідок складних погодних умов 17-18 січня (опади у вигляді сильного снігу, ожеледиця, сильна хуртовина, пориви вітру 15 - 20 м/с) було частково порушено нормальні умови функціонування транспортної інфраструктури областей (закрито рух автодорогами державного та обласного значення на 12 годин і більше), внаслідок пошкоджень та знеструмлень ліній електропередач відключено від енергопостачання понад 360 населених пунктів;

Слайд 18

Описание слайда:

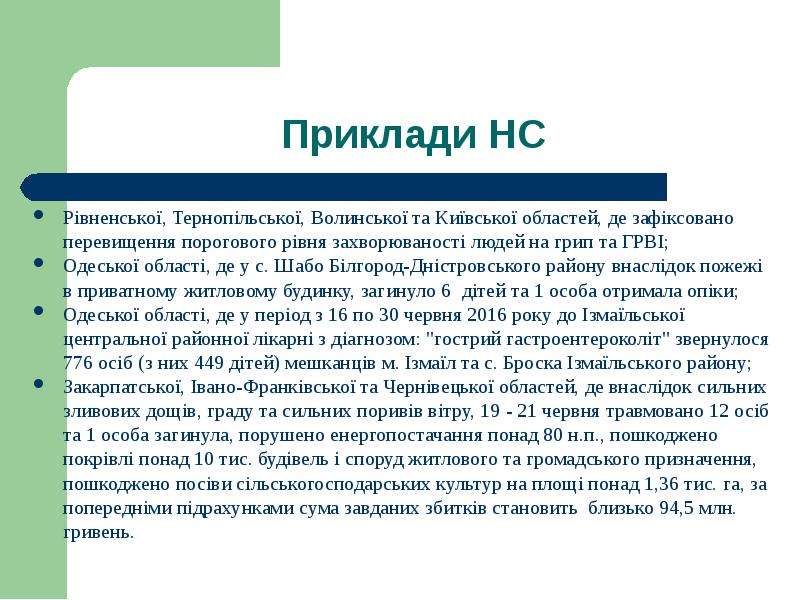

Рівненської, Тернопільської, Волинської та Київської областей, де зафіксовано перевищення порогового рівня захворюваності людей на грип та ГРВІ; Рівненської, Тернопільської, Волинської та Київської областей, де зафіксовано перевищення порогового рівня захворюваності людей на грип та ГРВІ; Одеської області, де у с. Шабо Білгород-Дністровського району внаслідок пожежі в приватному житловому будинку, загинуло 6 дітей та 1 особа отримала опіки; Одеської області, де у період з 16 по 30 червня 2016 року до Ізмаїльської центральної районної лікарні з діагнозом: "гострий гастроентероколіт" звернулося 776 осіб (з них 449 дітей) мешканців м. Ізмаїл та с. Броска Ізмаїльського району; Закарпатської, Івано-Франківської та Чернівецької областей, де внаслідок сильних зливових дощів, граду та сильних поривів вітру, 19 - 21 червня травмовано 12 осіб та 1 особа загинула, порушено енергопостачання понад 80 н.п., пошкоджено покрівлі понад 10 тис. будівель і споруд житлового та громадського призначення, пошкоджено посіви сільськогосподарських культур на площі понад 1,36 тис. га, за попередніми підрахунками сума завданих збитків становить близько 94,5 млн. гривень.

Слайд 19

Описание слайда:

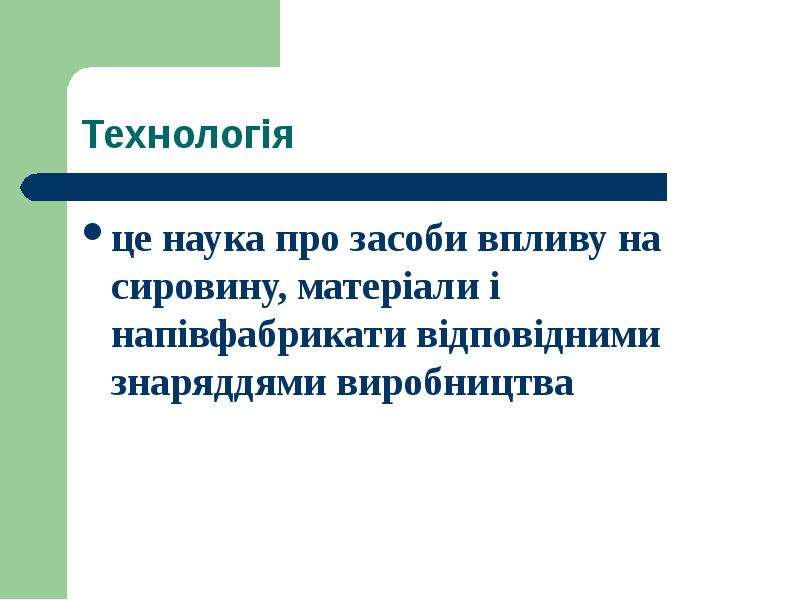

це наука про засоби впливу на сировину, матеріали і напівфабрикати відповідними знаряддями виробництва це наука про засоби впливу на сировину, матеріали і напівфабрикати відповідними знаряддями виробництва

Слайд 20

Описание слайда:

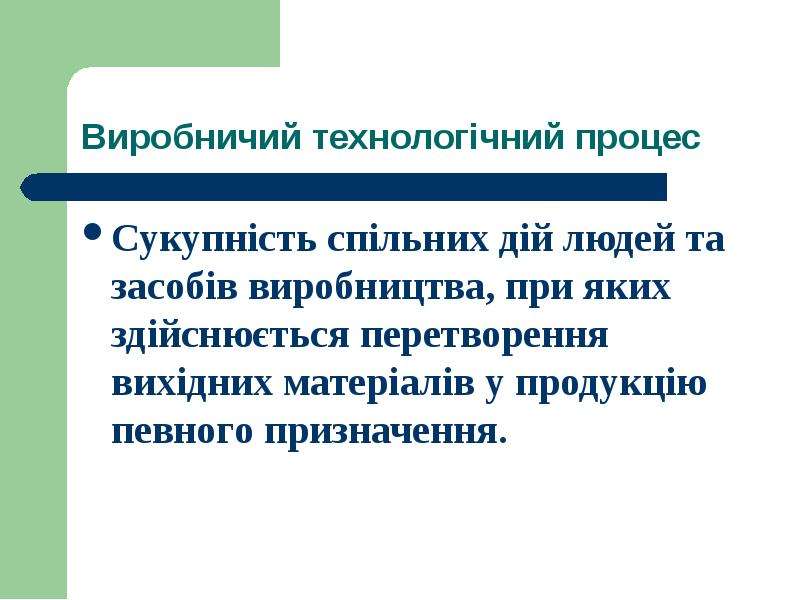

Сукупність спільних дій людей та засобів виробництва, при яких здійснюється перетворення вихідних матеріалів у продукцію певного призначення. Сукупність спільних дій людей та засобів виробництва, при яких здійснюється перетворення вихідних матеріалів у продукцію певного призначення.

Слайд 21

Описание слайда:

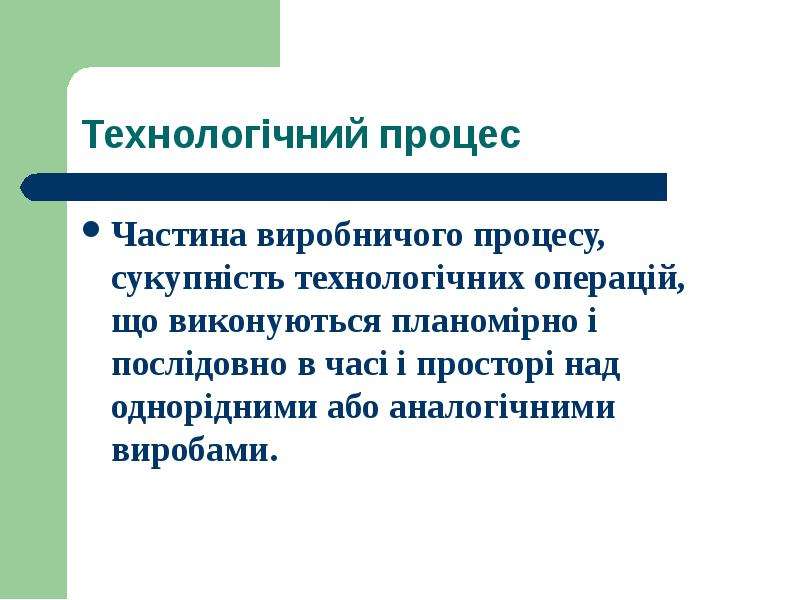

Частина виробничого процесу, сукупність технологічних операцій, що виконуються планомірно і послідовно в часі і просторі над однорідними або аналогічними виробами. Частина виробничого процесу, сукупність технологічних операцій, що виконуються планомірно і послідовно в часі і просторі над однорідними або аналогічними виробами.

Слайд 22

Описание слайда:

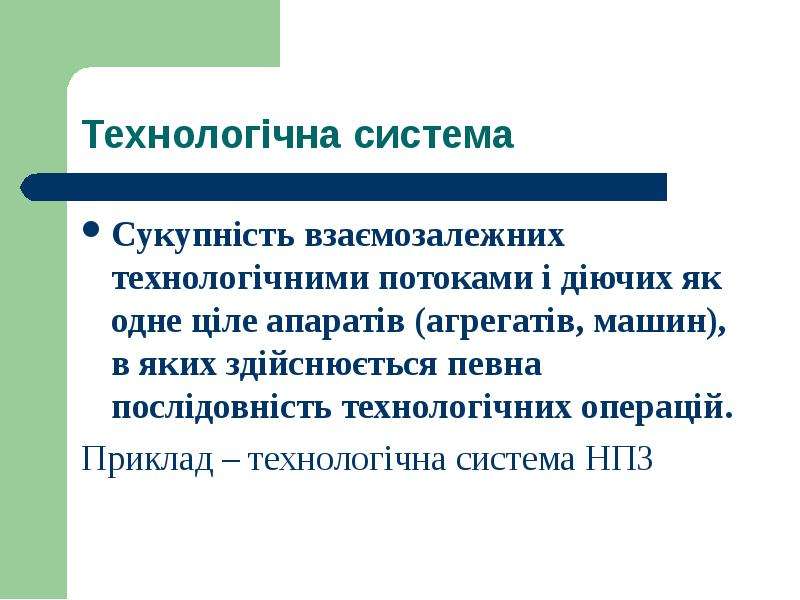

Сукупність взаємозалежних технологічними потоками і діючих як одне ціле апаратів (агрегатів, машин), в яких здійснюється певна послідовність технологічних операцій. Сукупність взаємозалежних технологічними потоками і діючих як одне ціле апаратів (агрегатів, машин), в яких здійснюється певна послідовність технологічних операцій. Приклад – технологічна система НПЗ

Слайд 23

Описание слайда:

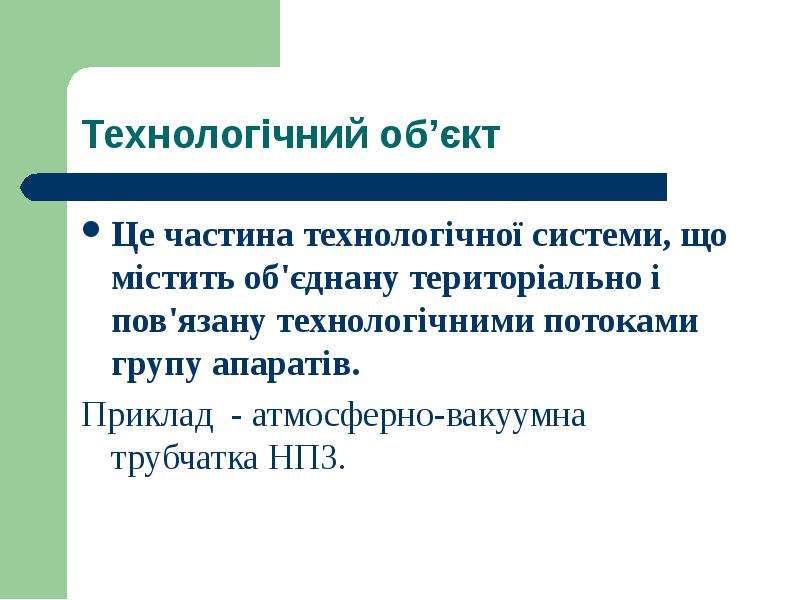

Це частина технологічної системи, що містить об'єднану територіально і пов'язану технологічними потоками групу апаратів. Це частина технологічної системи, що містить об'єднану територіально і пов'язану технологічними потоками групу апаратів. Приклад - атмосферно-вакуумна трубчатка НПЗ.

Слайд 24

Описание слайда:

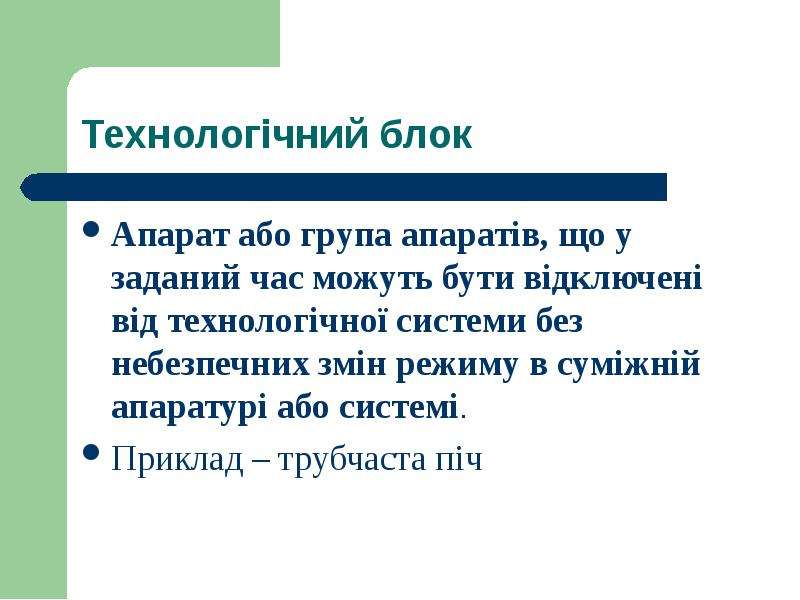

Апарат або група апаратів, що у заданий час можуть бути відключені від технологічної системи без небезпечних змін режиму в суміжній апаратурі або системі. Апарат або група апаратів, що у заданий час можуть бути відключені від технологічної системи без небезпечних змін режиму в суміжній апаратурі або системі. Приклад – трубчаста піч

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

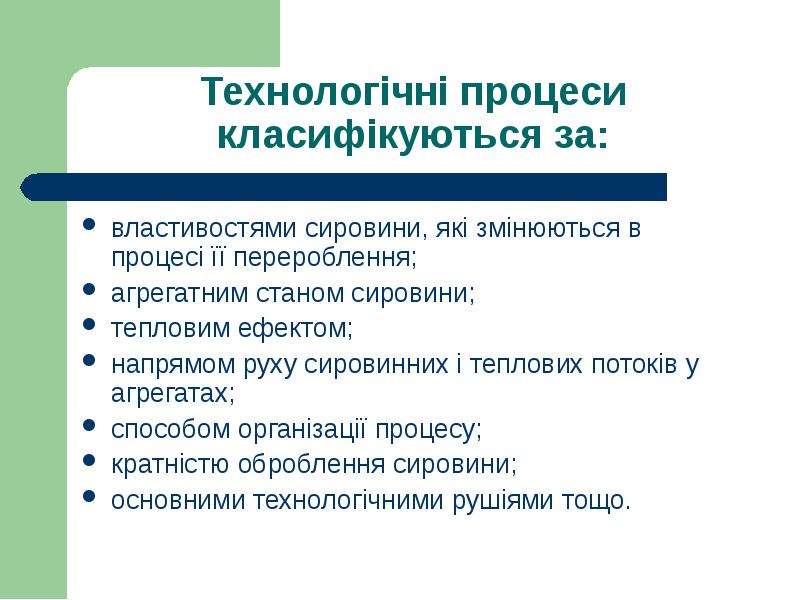

властивостями сировини, які змінюються в процесі її перероблення; властивостями сировини, які змінюються в процесі її перероблення; агрегатним станом сировини; тепловим ефектом; напрямом руху сировинних і теплових потоків у агрегатах; способом організації процесу; кратністю оброблення сировини; основними технологічними рушіями тощо.

Слайд 28

Описание слайда:

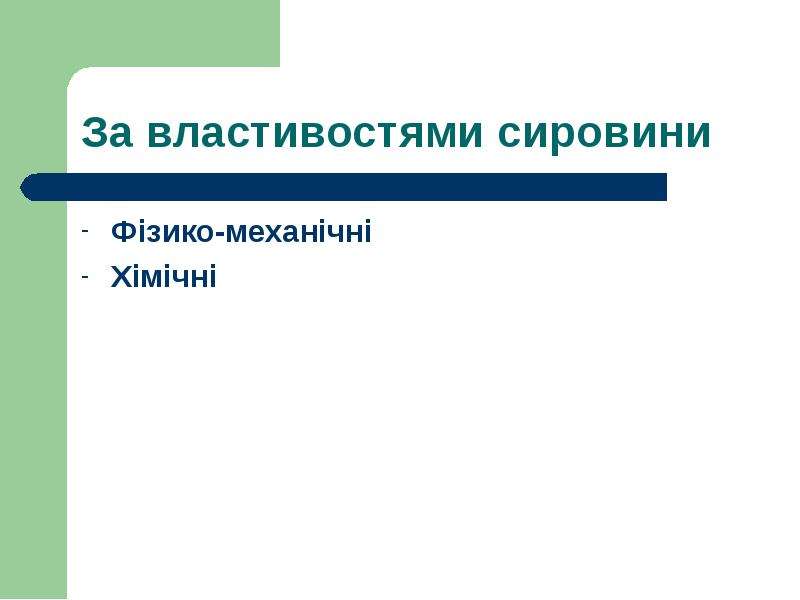

Фізико-механічні Фізико-механічні Хімічні

Слайд 29

Описание слайда:

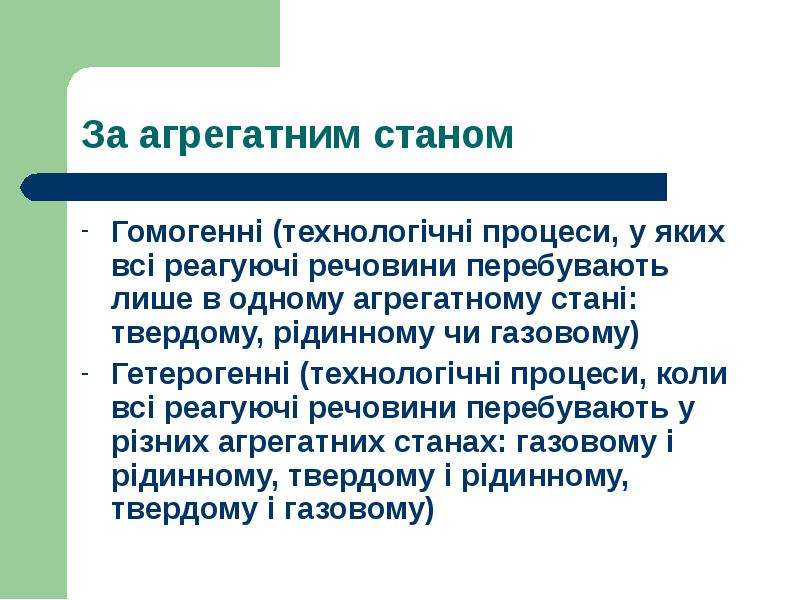

Гомогенні (технологічні процеси, у яких всі реагуючі речовини перебувають лише в одному агрегатному стані: твердому, рідинному чи газовому) Гомогенні (технологічні процеси, у яких всі реагуючі речовини перебувають лише в одному агрегатному стані: твердому, рідинному чи газовому) Гетерогенні (технологічні процеси, коли всі реагуючі речовини перебувають у різних агрегатних станах: газовому і рідинному, твердому і рідинному, твердому і газовому)

Слайд 30

Описание слайда:

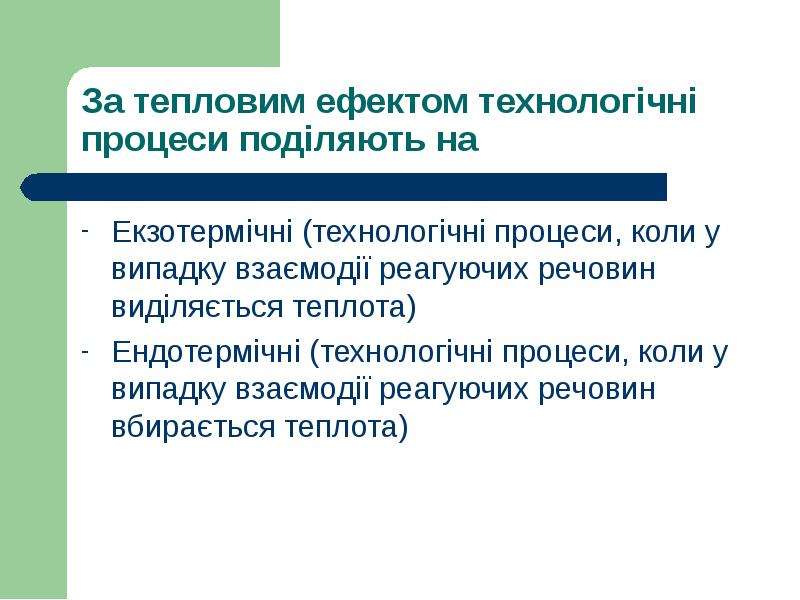

Екзотермічні (технологічні процеси, коли у випадку взаємодії реагуючих речовин виділяється теплота) Екзотермічні (технологічні процеси, коли у випадку взаємодії реагуючих речовин виділяється теплота) Ендотермічні (технологічні процеси, коли у випадку взаємодії реагуючих речовин вбирається теплота)

Слайд 31

Описание слайда:

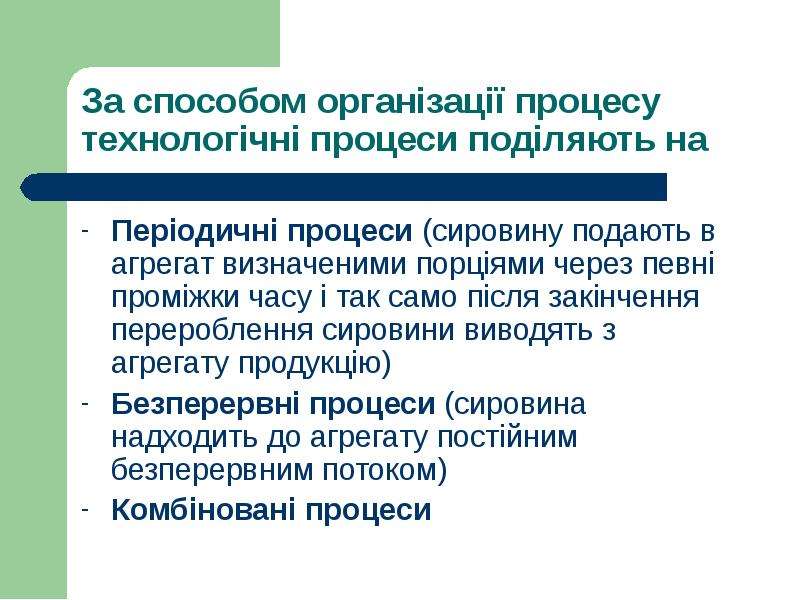

Періодичні процеси (сировину подають в агрегат визначеними порціями через певні проміжки часу і так само після закінчення перероблення сировини виводять з агрегату продукцію) Періодичні процеси (сировину подають в агрегат визначеними порціями через певні проміжки часу і так само після закінчення перероблення сировини виводять з агрегату продукцію) Безперервні процеси (сировина надходить до агрегату постійним безперервним потоком) Комбіновані процеси

Слайд 32

Описание слайда:

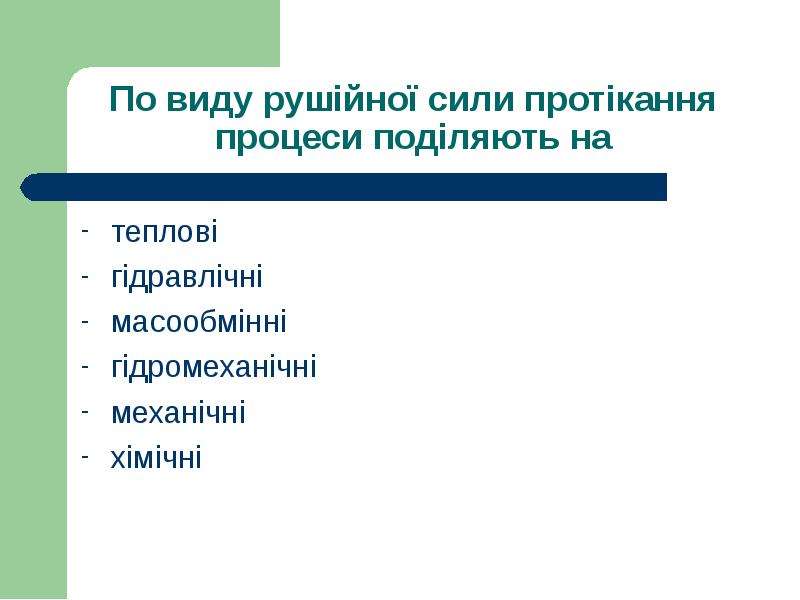

теплові теплові гідравлічні масообмінні гідромеханічні механічні хімічні

Слайд 33

Описание слайда:

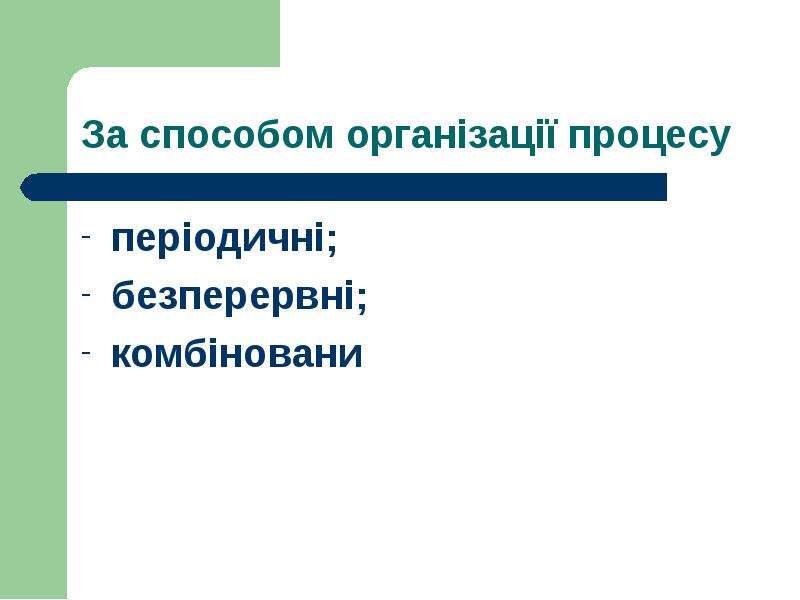

періодичні; періодичні; безперервні; комбіновани

Слайд 34

Описание слайда:

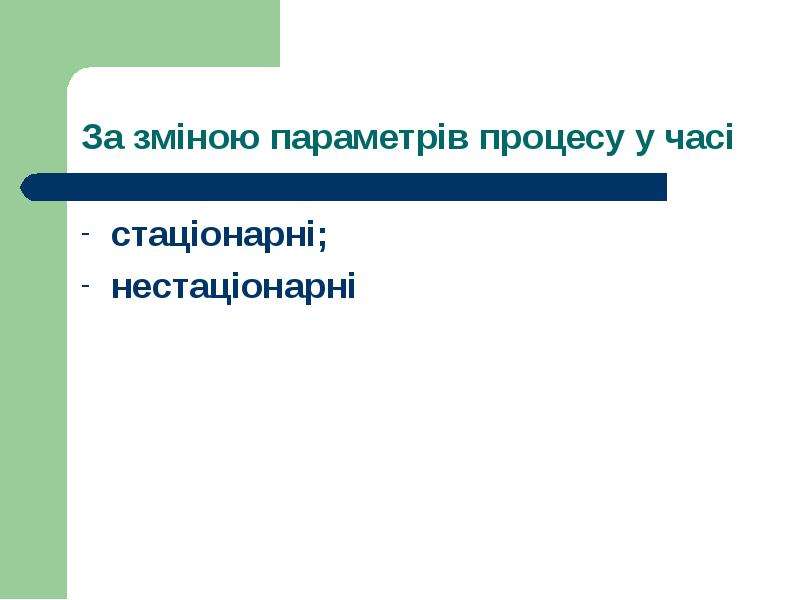

стаціонарні; стаціонарні; нестаціонарні

Слайд 35

Описание слайда:

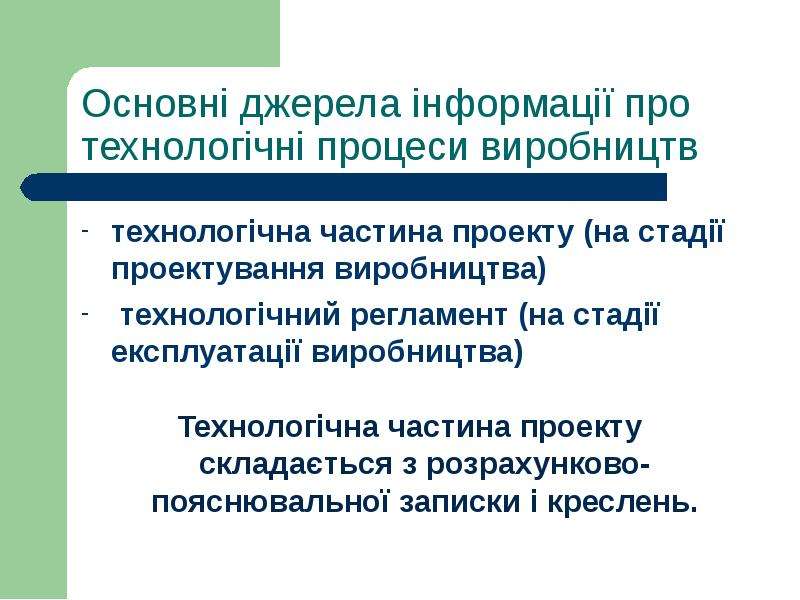

технологічна частина проекту (на стадії проектування виробництва) технологічна частина проекту (на стадії проектування виробництва) технологічний регламент (на стадії експлуатації виробництва) Технологічна частина проекту складається з розрахунково-пояснювальної записки і креслень.

Слайд 36

Описание слайда:

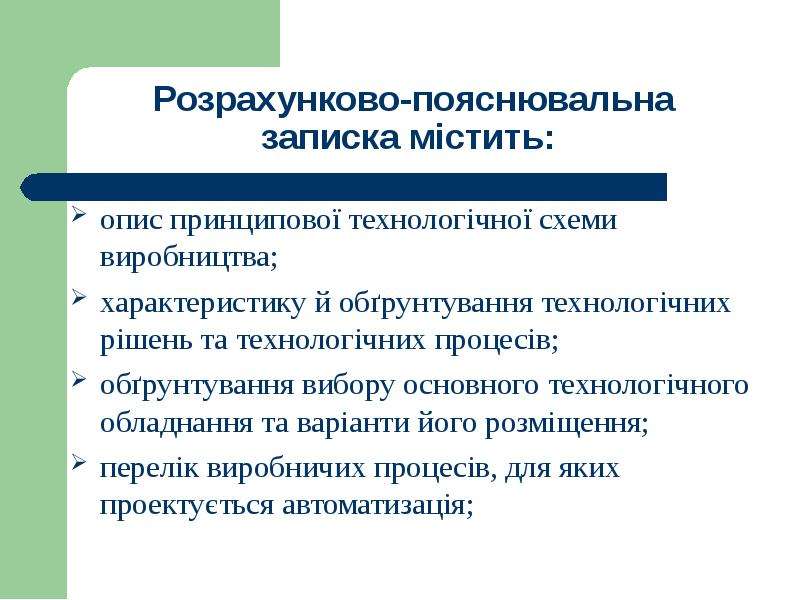

опис принципової технологічної схеми виробництва; опис принципової технологічної схеми виробництва; характеристику й обґрунтування технологічних рішень та технологічних процесів; обґрунтування вибору основного технологічного обладнання та варіанти його розміщення; перелік виробничих процесів, для яких проектується автоматизація;

Слайд 37

Описание слайда:

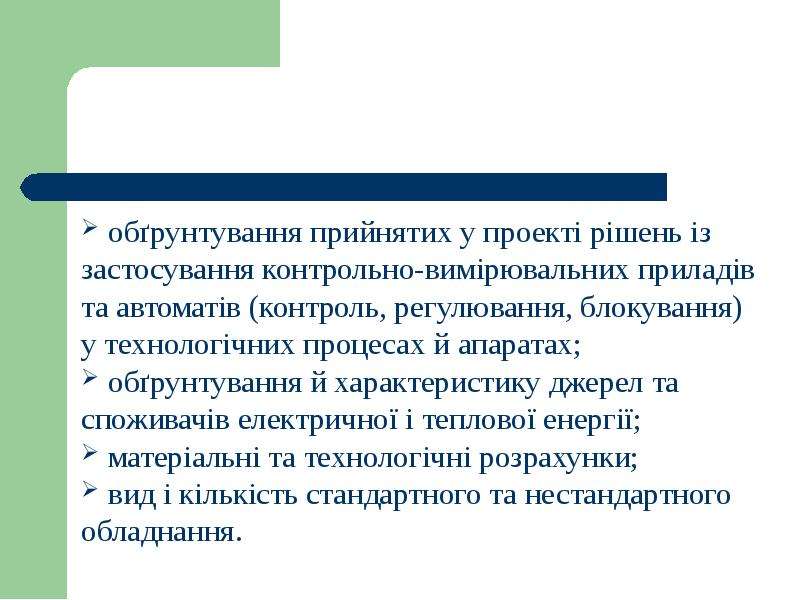

обґрунтування прийнятих у проекті рішень із застосування контрольно-вимірювальних приладів та автоматів (контроль, регулювання, блокування) у технологічних процесах й апаратах; обґрунтування прийнятих у проекті рішень із застосування контрольно-вимірювальних приладів та автоматів (контроль, регулювання, блокування) у технологічних процесах й апаратах; обґрунтування й характеристику джерел та споживачів електричної і теплової енергії; матеріальні та технологічні розрахунки; вид і кількість стандартного та нестандартного обладнання.

Слайд 38

Описание слайда:

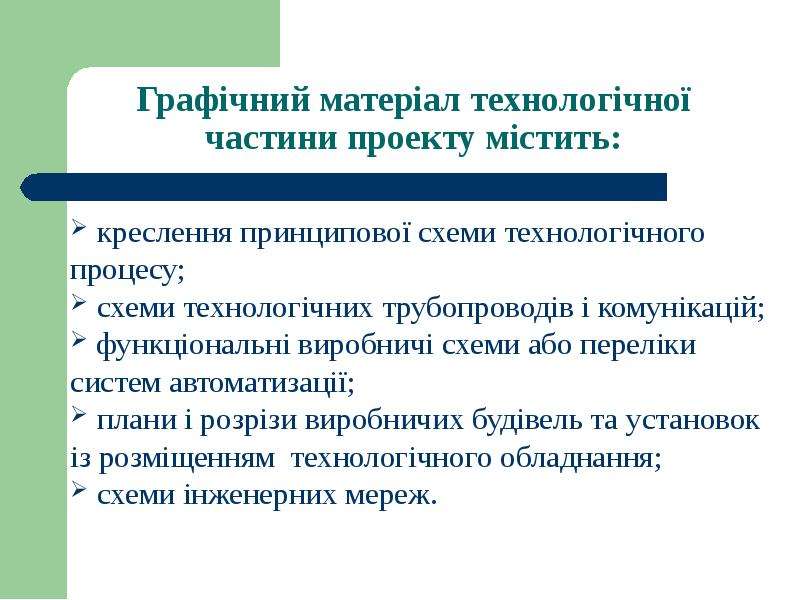

креслення принципової схеми технологічного процесу; креслення принципової схеми технологічного процесу; схеми технологічних трубопроводів і комунікацій; функціональні виробничі схеми або переліки систем автоматизації; плани і розрізи виробничих будівель та установок із розміщенням технологічного обладнання; схеми інженерних мереж.

Слайд 39

Описание слайда:

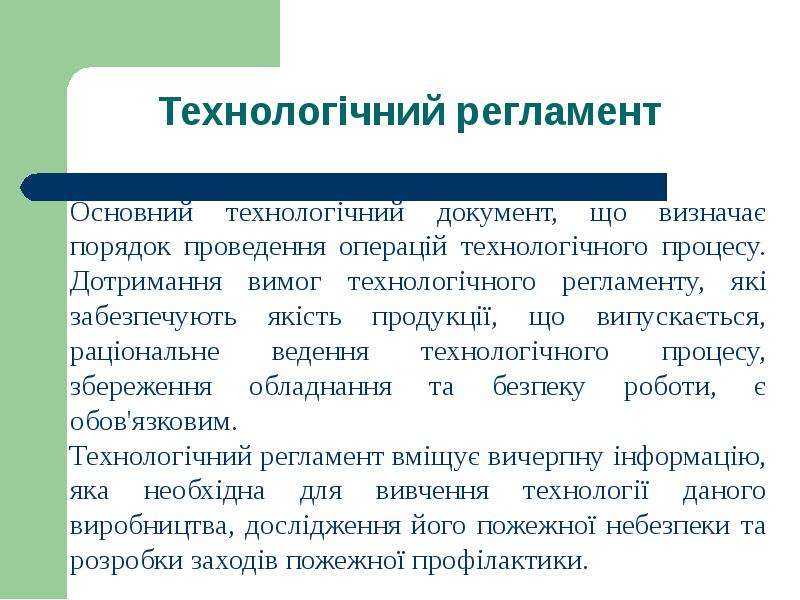

Основний технологічний документ, що визначає порядок проведення операцій технологічного процесу. Дотримання вимог технологічного регламенту, які забезпечують якість продукції, що випускається, раціональне ведення технологічного процесу, збереження обладнання та безпеку роботи, є обов'язковим. Основний технологічний документ, що визначає порядок проведення операцій технологічного процесу. Дотримання вимог технологічного регламенту, які забезпечують якість продукції, що випускається, раціональне ведення технологічного процесу, збереження обладнання та безпеку роботи, є обов'язковим. Технологічний регламент вміщує вичерпну інформацію, яка необхідна для вивчення технології даного виробництва, дослідження його пожежної небезпеки та розробки заходів пожежної профілактики.

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

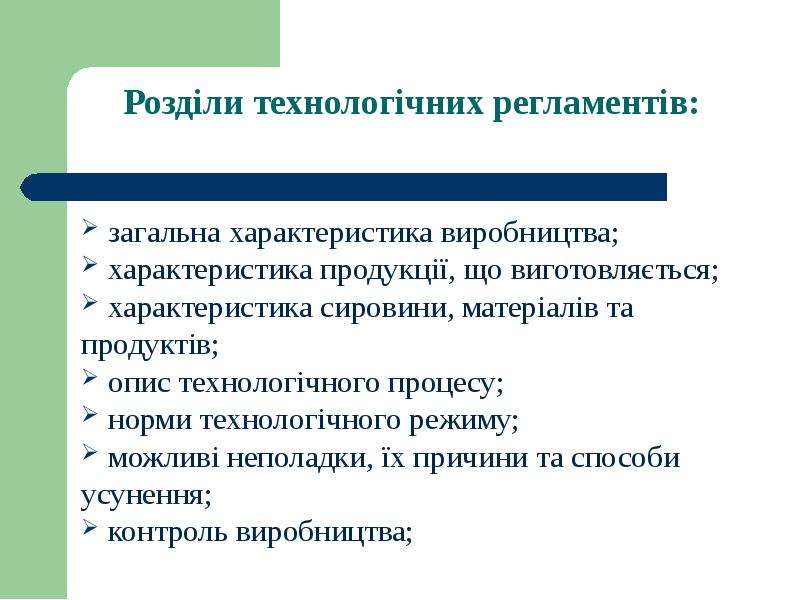

загальна характеристика виробництва; загальна характеристика виробництва; характеристика продукції, що виготовляється; характеристика сировини, матеріалів та продуктів; опис технологічного процесу; норми технологічного режиму; можливі неполадки, їх причини та способи усунення; контроль виробництва;

Слайд 42

Описание слайда:

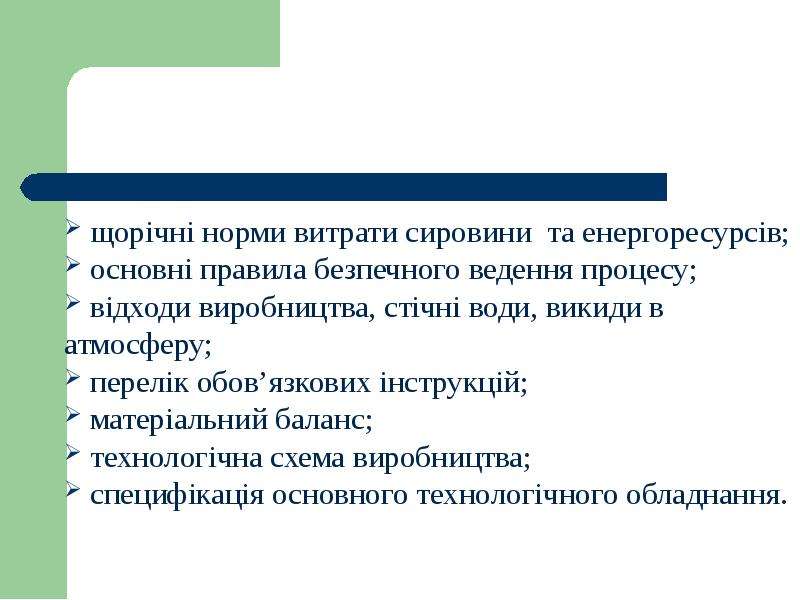

щорічні норми витрати сировини та енергоресурсів; щорічні норми витрати сировини та енергоресурсів; основні правила безпечного ведення процесу; відходи виробництва, стічні води, викиди в атмосферу; перелік обов’язкових інструкцій; матеріальний баланс; технологічна схема виробництва; специфікація основного технологічного обладнання.

Слайд 43

Описание слайда:

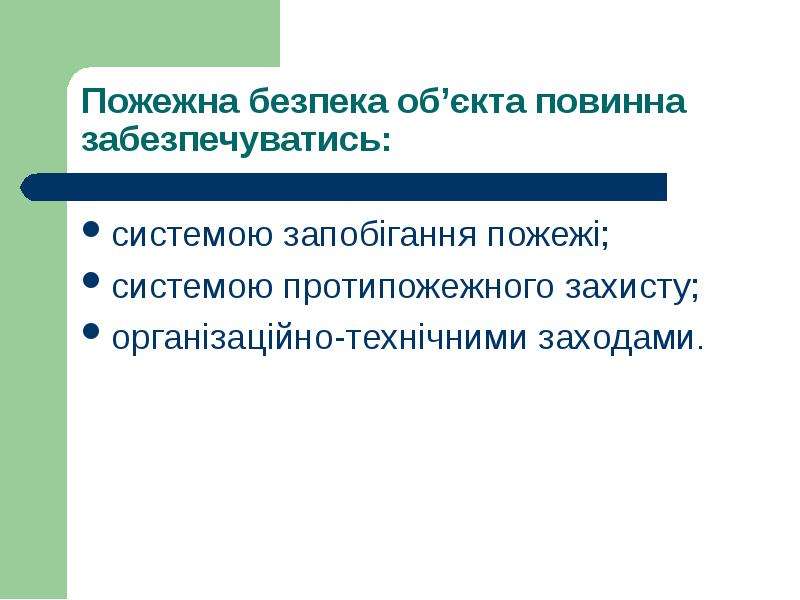

системою запобігання пожежі; системою запобігання пожежі; системою протипожежного захисту; організаційно-технічними заходами.

Слайд 44

Описание слайда:

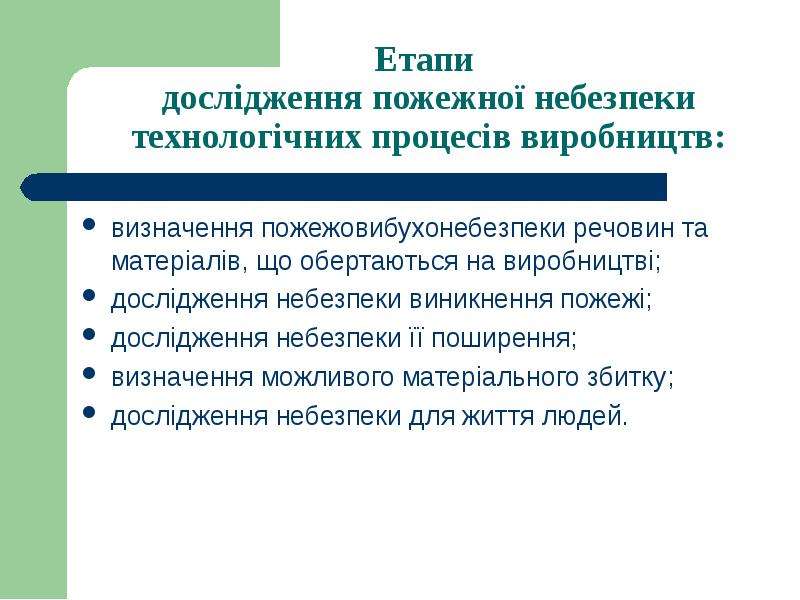

визначення пожежовибухонебезпеки речовин та матеріалів, що обертаються на виробництві; визначення пожежовибухонебезпеки речовин та матеріалів, що обертаються на виробництві; дослідження небезпеки виникнення пожежі; дослідження небезпеки її поширення; визначення можливого матеріального збитку; дослідження небезпеки для життя людей.

Слайд 45

Описание слайда:

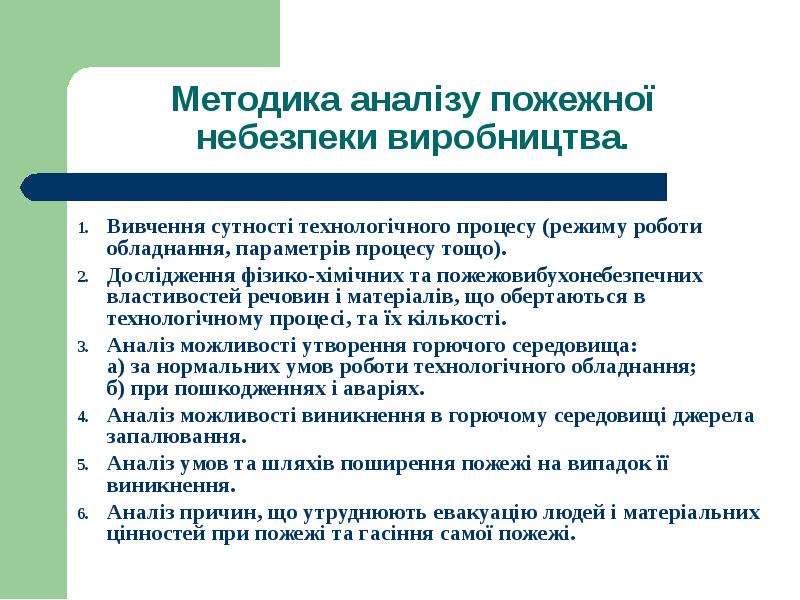

Вивчення сутності технологічного процесу (режиму роботи обладнання, параметрів процесу тощо). Вивчення сутності технологічного процесу (режиму роботи обладнання, параметрів процесу тощо). Дослідження фізико-хімічних та пожежовибухонебезпечних властивостей речовин і матеріалів, що обертаються в технологічному процесі, та їх кількості. Аналіз можливості утворення горючого середовища: а) за нормальних умов роботи технологічного обладнання; б) при пошкодженнях і аваріях. Аналіз можливості виникнення в горючому середовищі джерела запалювання. Аналіз умов та шляхів поширення пожежі на випадок її виникнення. Аналіз причин, що утруднюють евакуацію людей і матеріальних цінностей при пожежі та гасіння самої пожежі.
