Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Схеми набірної группи. Схема кнопочних реле і реле напрямку. Доклад-сообщение содержит 17 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Схеми набірної группи Схема кнопочних реле і реле напрямку

Слайд 2

Описание слайда:

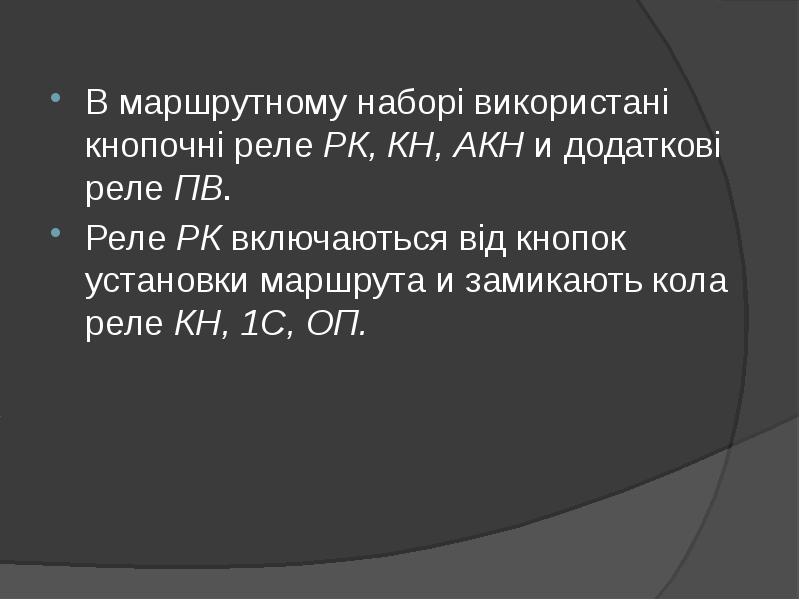

В маршрутному наборі використані кнопочні реле РК, КН, АКН и додаткові реле ПВ. В маршрутному наборі використані кнопочні реле РК, КН, АКН и додаткові реле ПВ. Реле РК включаються від кнопок установки маршрута и замикають кола реле КН, 1С, ОП.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

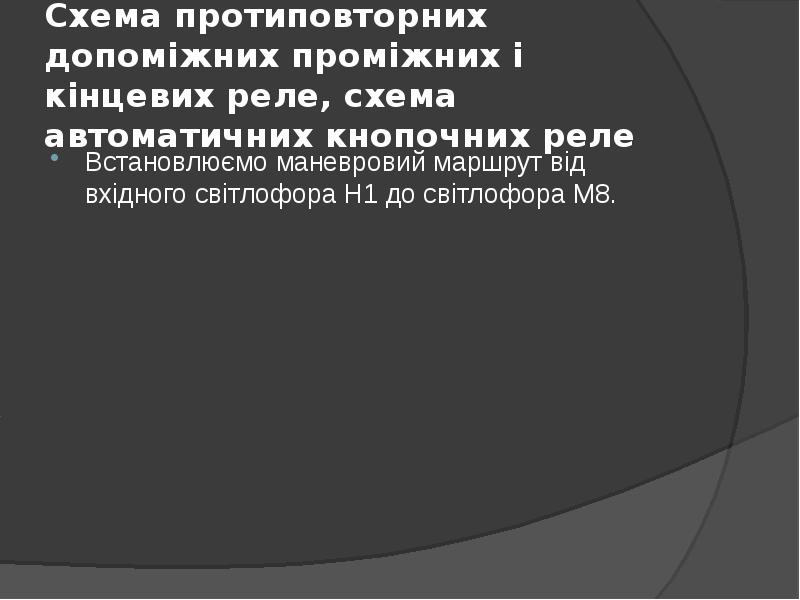

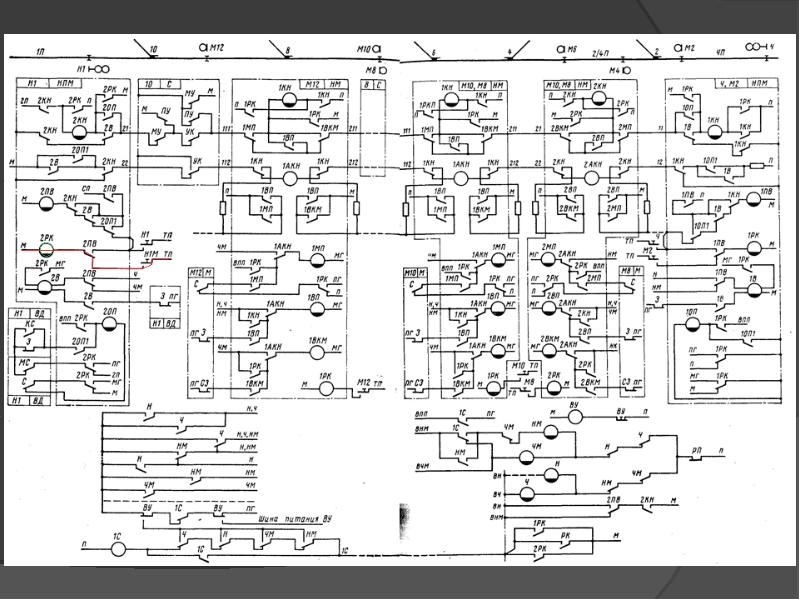

Схема протиповторних допоміжних проміжних і кінцевих реле, схема автоматичних кнопочних реле Встановлюємо маневровий маршрут від вхідного світлофора Н1 до світлофора М8.

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

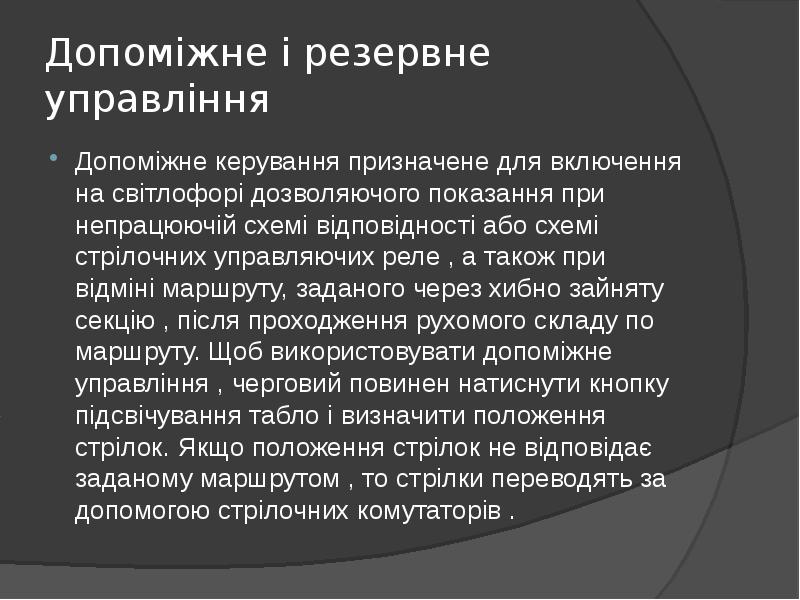

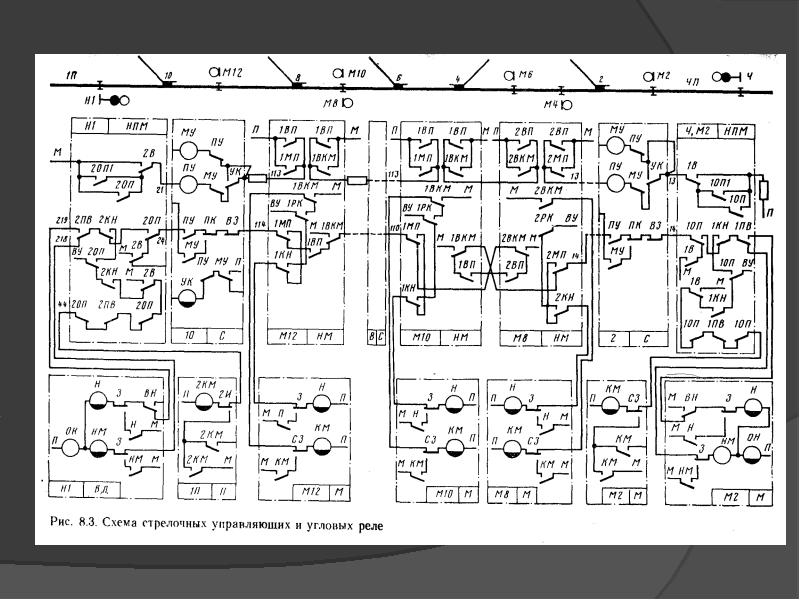

Допоміжне і резервне управління Допоміжне керування призначене для включення на світлофорі дозволяючого показання при непрацюючій схемі відповідності або схемі стрілочних управляючих реле , а також при відміні маршруту, заданого через хибно зайняту секцію , після проходження рухомого складу по маршруту. Щоб використовувати допоміжне управління , черговий повинен натиснути кнопку підсвічування табло і визначити положення стрілок. Якщо положення стрілок не відповідає заданому маршрутом , то стрілки переводять за допомогою стрілочних комутаторів .

Слайд 15

Описание слайда:

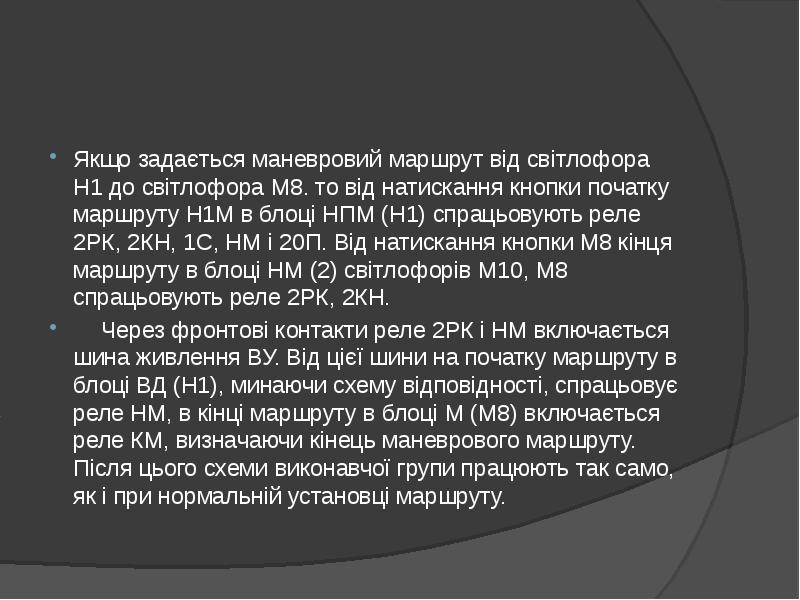

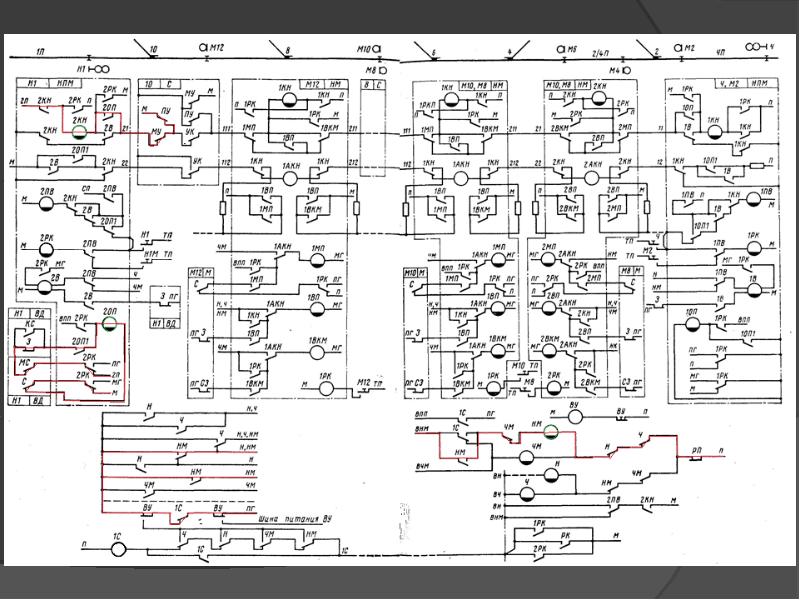

Якщо задається маневровий маршрут від світлофора Н1 до світлофора М8. то від натискання кнопки початку маршруту Н1М в блоці НПМ (Н1) спрацьовують реле 2РК, 2КН, 1С, НМ і 20П. Від натискання кнопки М8 кінця маршруту в блоці НМ (2) світлофорів М10, М8 спрацьовують реле 2РК, 2КН. Через фронтові контакти реле 2РК і НМ включається шина живлення ВУ. Від цієї шини на початку маршруту в блоці ВД (Н1), минаючи схему відповідності, спрацьовує реле НМ, в кінці маршруту в блоці М (М8) включається реле КМ, визначаючи кінець маневрового маршруту. Після цього схеми виконавчої групи працюють так само, як і при нормальній установці маршруту.

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

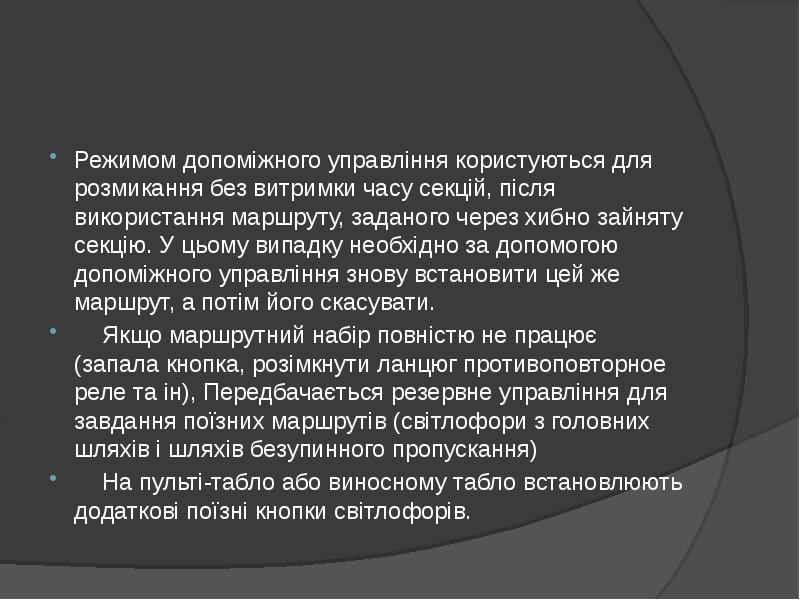

Режимом допоміжного управління користуються для розмикання без витримки часу секцій, після використання маршруту, заданого через хибно зайняту секцію. У цьому випадку необхідно за допомогою допоміжного управління знову встановити цей же маршрут, а потім його скасувати. Якщо маршрутний набір повністю не працює (запала кнопка, розімкнути ланцюг противоповторное реле та ін), Передбачається резервне управління для завдання поїзних маршрутів (світлофори з головних шляхів і шляхів безупинного пропускання) На пульті-табло або виносному табло встановлюють додаткові поїзні кнопки світлофорів.
