Слайд 1

Описание слайда:

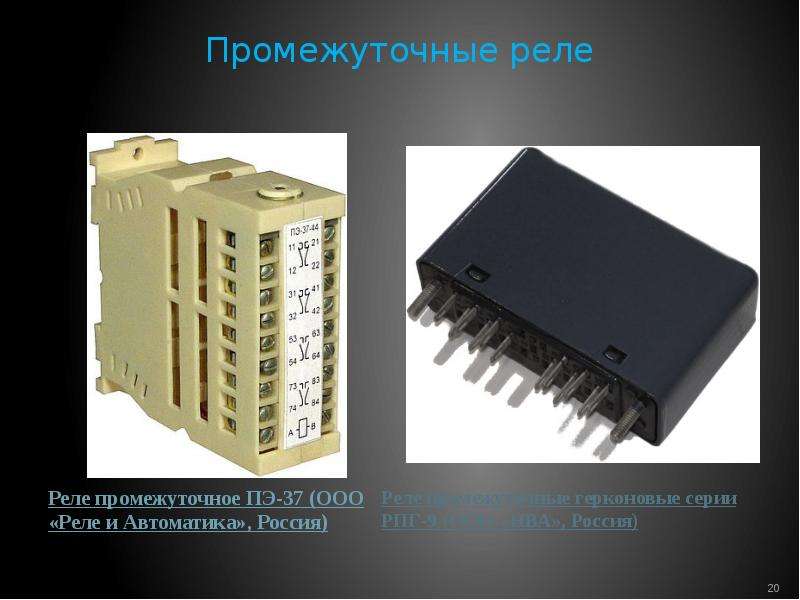

Реле Реле времени (Суточные реле, реле времени другого назначения) реле контроля и защиты (реле контроля фаз, реле напряжения, реле тока, фотореле, температурное реле, реле контроля скорости) Промежуточные реле

Слайд 2

Описание слайда:

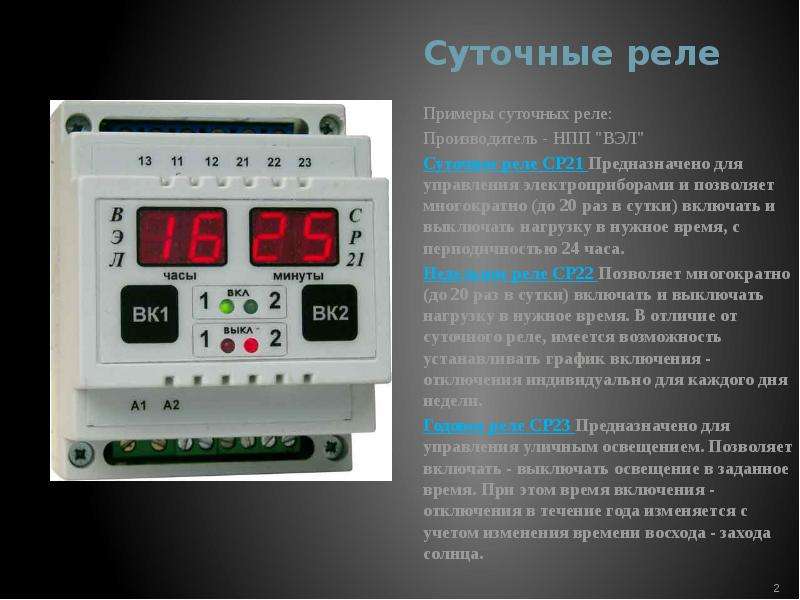

Суточные реле Примеры суточных реле: Производитель - НПП "ВЭЛ" Суточное реле СР21 Предназначено для управления электроприборами и позволяет многократно (до 20 раз в сутки) включать и выключать нагрузку в нужное время, с периодичностью 24 часа. Недельное реле СР22 Позволяет многократно (до 20 раз в сутки) включать и выключать нагрузку в нужное время. В отличие от суточного реле, имеется возможность устанавливать график включения - отключения индивидуально для каждого дня недели. Годовое реле СР23 Предназначено для управления уличным освещением. Позволяет включать - выключать освещение в заданное время. При этом время включения - отключения в течение года изменяется с учетом изменения времени восхода - захода солнца.

Слайд 3

Описание слайда:

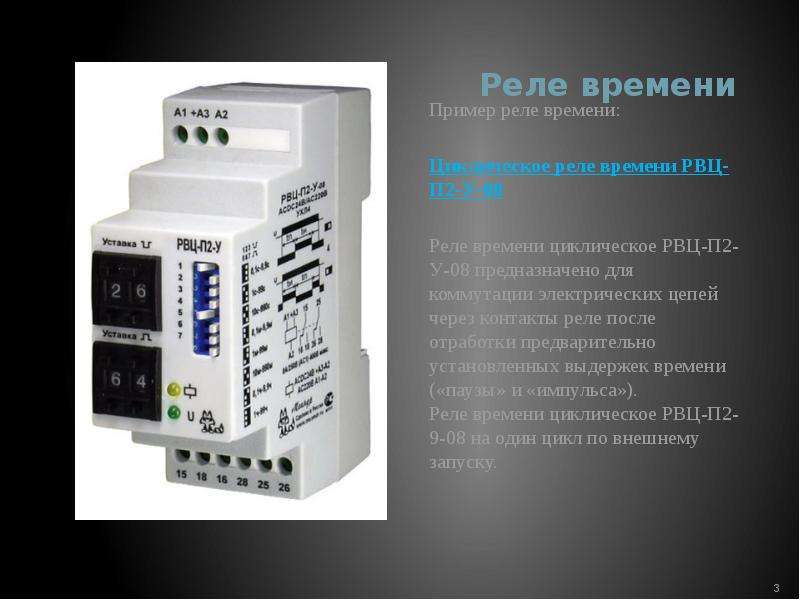

Реле времени Пример реле времени: Циклическое реле времени РВЦ-П2-У-08 Реле времени циклическое РВЦ-П2-У-08 предназначено для коммутации электрических цепей через контакты реле после отработки предварительно установленных выдержек времени («паузы» и «импульса»). Реле времени циклическое РВЦ-П2-9-08 на один цикл по внешнему запуску.

Слайд 4

Описание слайда:

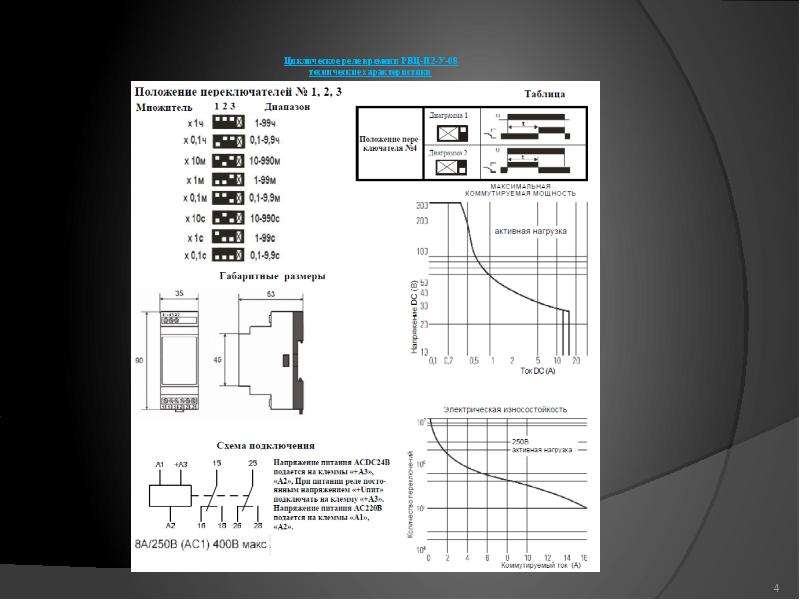

Циклическое реле времени РВЦ-П2-У-08 технические характеристики

Слайд 5

Описание слайда:

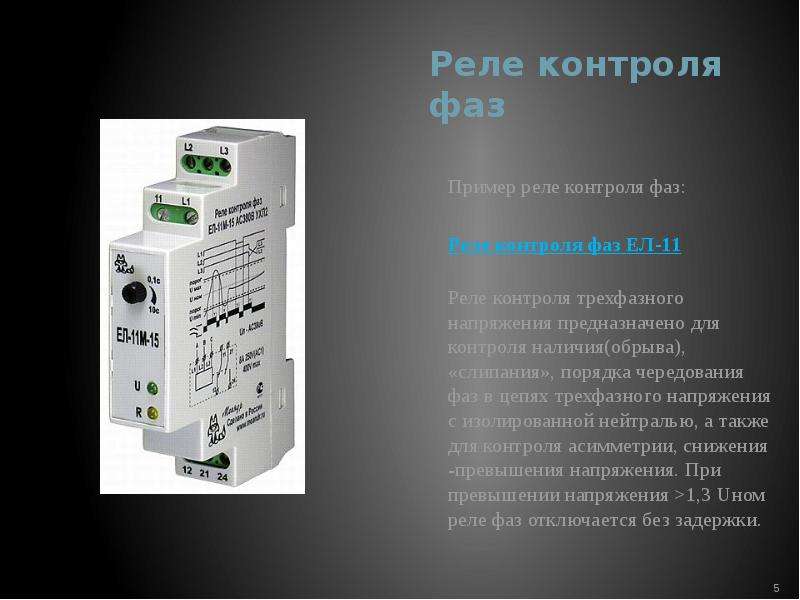

Реле контроля фаз Пример реле контроля фаз: Реле контроля фаз ЕЛ-11 Реле контроля трехфазного напряжения предназначено для контроля наличия(обрыва), «слипания», порядка чередования фаз в цепях трехфазного напряжения с изолированной нейтралью, а также для контроля асимметрии, снижения -превышения напряжения. При превышении напряжения >1,3 Uном реле фаз отключается без задержки.

Слайд 6

Описание слайда:

Реле контроля фаз ЕЛ-11 технические характеристики

Слайд 7

Описание слайда:

Реле контроля фаз ЕЛ-11 технические характеристики

Слайд 8

Описание слайда:

Реле контроля напряжения Реле контроля переменного однофазного и постоянного напряжения РКН-1-1-15 Реле контроля однофазного напряжения предназначено для защиты электрооборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется. РКН-1-1-15 регулируемые верхний, нижний пороги срабатывания

Слайд 9

Описание слайда:

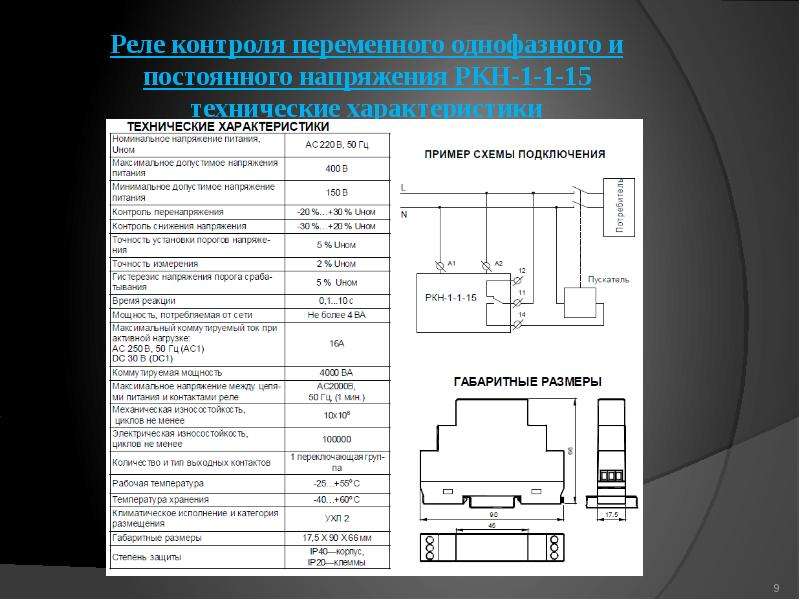

Реле контроля переменного однофазного и постоянного напряжения РКН-1-1-15 технические характеристики

Слайд 10

Описание слайда:

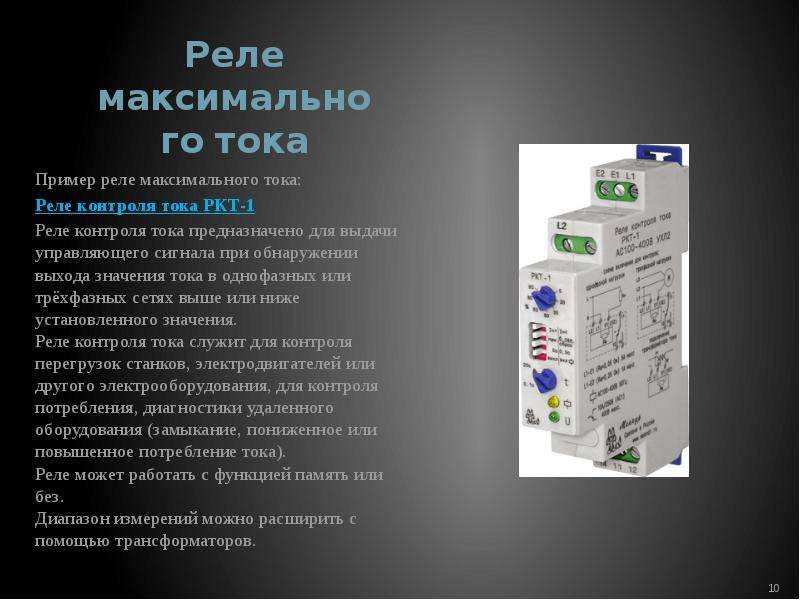

Реле максимального тока Пример реле максимального тока: Реле контроля тока РКТ-1 Реле контроля тока предназначено для выдачи управляющего сигнала при обнаружении выхода значения тока в однофазных или трёхфазных сетях выше или ниже установленного значения. Реле контроля тока служит для контроля перегрузок станков, электродвигателей или другого электрооборудования, для контроля потребления, диагностики удаленного оборудования (замыкание, пониженное или повышенное потребление тока). Реле может работать с функцией память или без. Диапазон измерений можно расширить с помощью трансформаторов.

Слайд 11

Описание слайда:

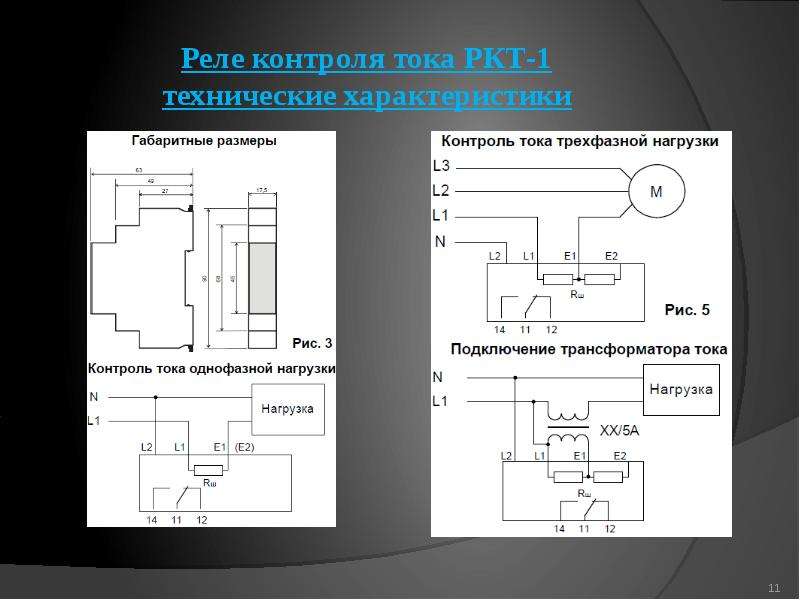

Реле контроля тока РКТ-1 технические характеристики

Слайд 12

Описание слайда:

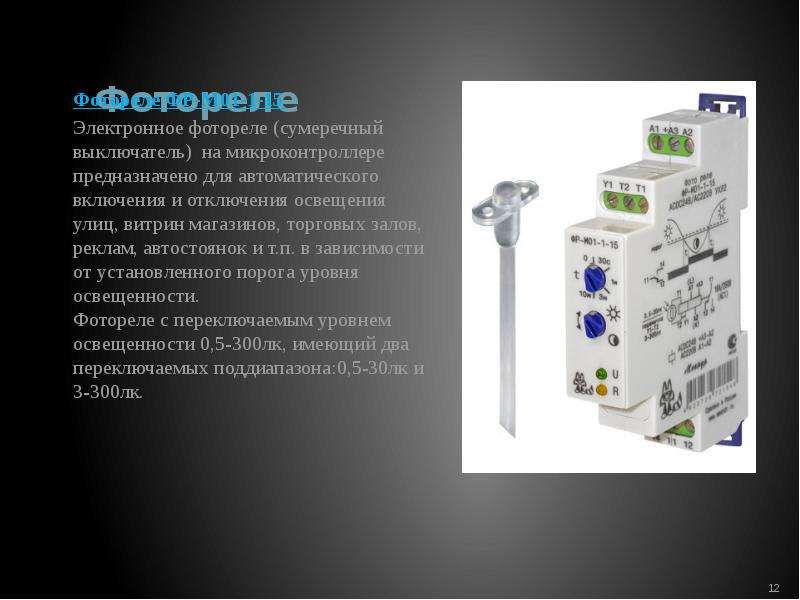

Фотореле Фотореле ФР-М01-1-15 Электронное фотореле (сумеречный выключатель) на микроконтроллере предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. в зависимости от установленного порога уровня освещенности. Фотореле с переключаемым уровнем освещенности 0,5-300лк, имеющий два переключаемых поддиапазона:0,5-30лк и 3-300лк.

Слайд 13

Описание слайда:

Фотореле ФР-М01-1-15 технические характеристики

Слайд 14

Описание слайда:

Термореле (температурное реле) Температурное реле (терморегулятор) ТР-М01-1-15 Температурное реле (терморегулятор, регулятор температуры, термореле)ТР-М01-1-15 предназначено для круглосуточного контроля и поддержания заданного температурного режима по сигналам датчика температуры, в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики.

Слайд 15

Описание слайда:

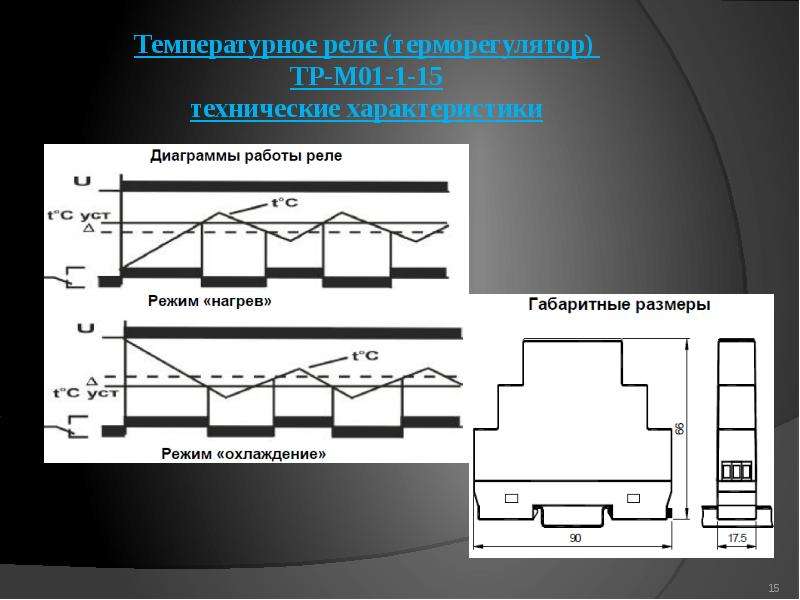

Температурное реле (терморегулятор) ТР-М01-1-15 технические характеристики

Слайд 16

Описание слайда:

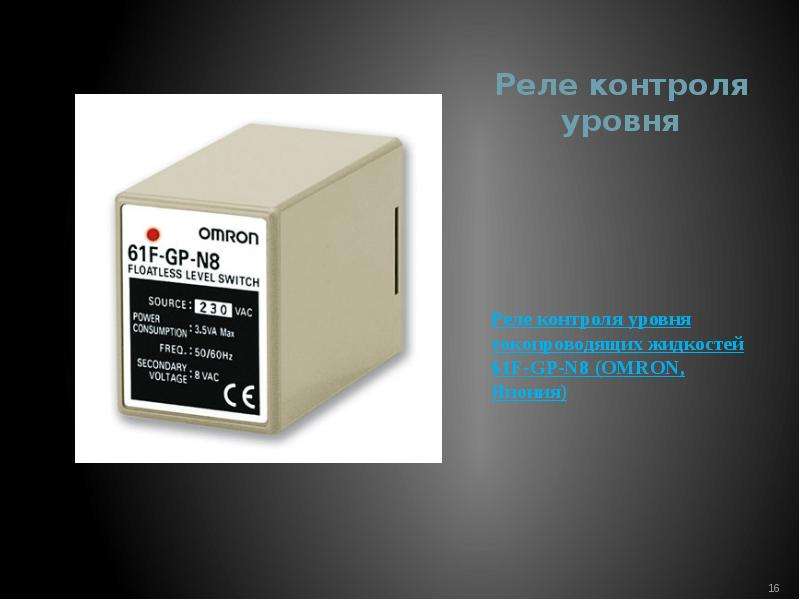

Реле контроля уровня Реле контроля уровня токопроводящих жидкостей 61F-GP-N8 (OMRON, Япония)

Слайд 17

Описание слайда:

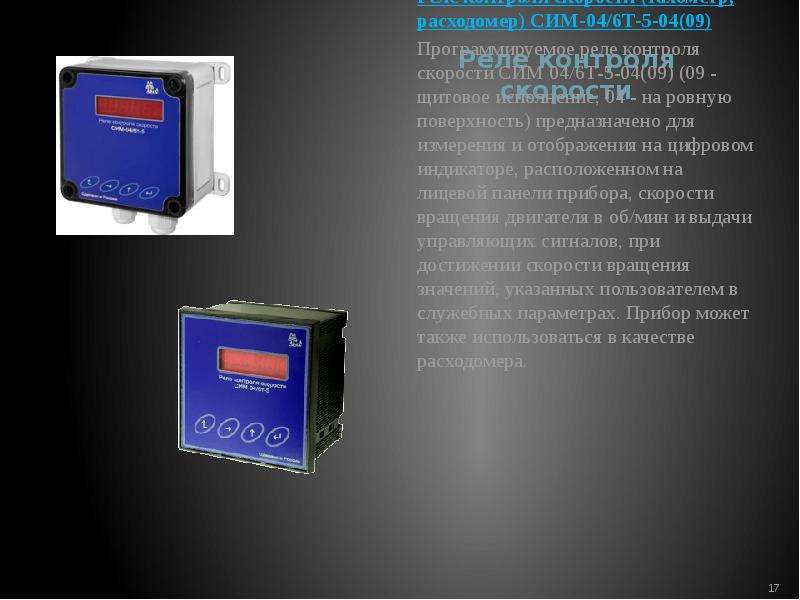

Реле контроля скорости Реле контроля скорости (тахометр, расходомер) CИМ-04/6Т-5-04(09) Программируемое реле контроля скорости СИМ 04/6Т-5-04(09) (09 - щитовое исполнение, 04 - на ровную поверхность) предназначено для измерения и отображения на цифровом индикаторе, расположенном на лицевой панели прибора, скорости вращения двигателя в об/мин и выдачи управляющих сигналов, при достижении скорости вращения значений, указанных пользователем в служебных параметрах. Прибор может также использоваться в качестве расходомера.

Слайд 18

Описание слайда:

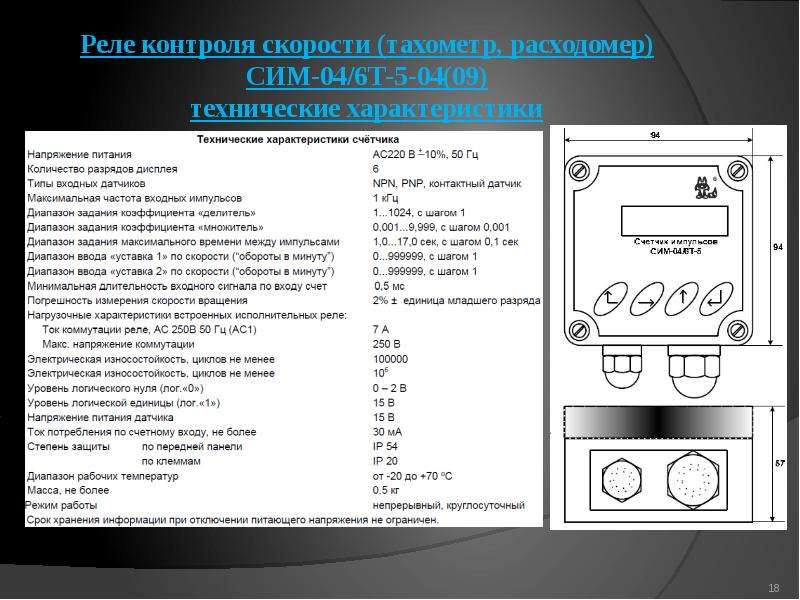

Реле контроля скорости (тахометр, расходомер) CИМ-04/6Т-5-04(09) технические характеристики

Слайд 19

Описание слайда:

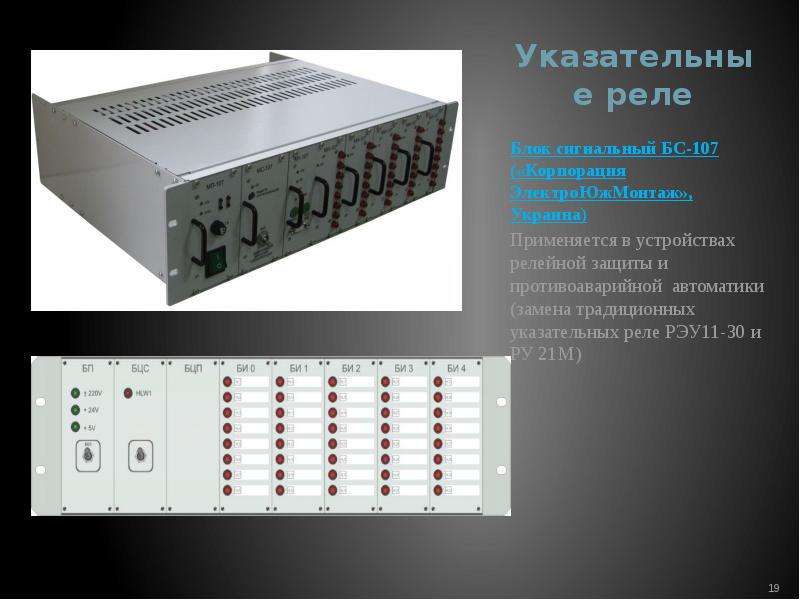

Указательные реле Блок сигнальный БС-107 («Корпорация ЭлектроЮжМонтаж», Украина) Применяется в устройствах релейной защиты и противоаварийной автоматики (замена традиционных указательных реле РЭУ11-30 и РУ 21М)
