Слайд 1


Схеми на свързване на ОУ с ООВ Гл.ас. д-р Малинка Иванова
Описание слайда:
Схеми на свързване на ОУ с ООВ Гл.ас. д-р Малинка Иванова

Слайд 2

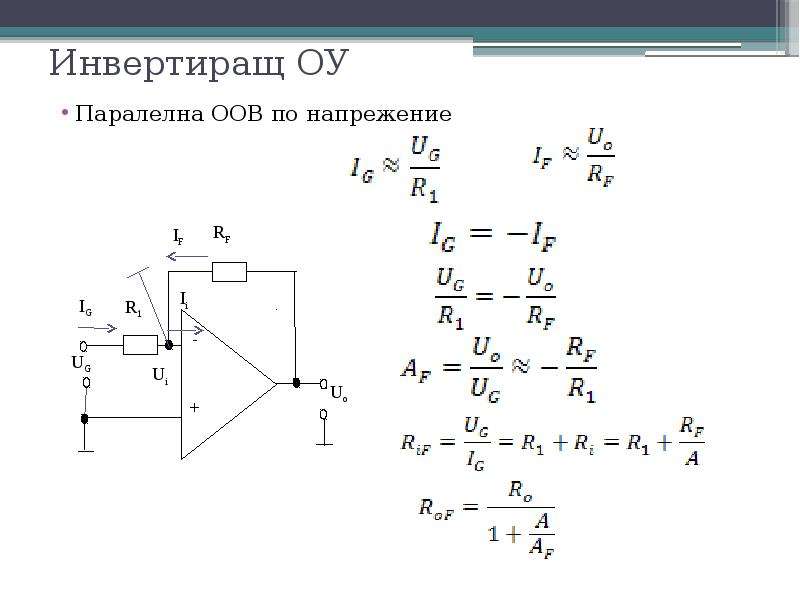

Инвертиращ ОУ Паралелна ООВ по напрежение
Описание слайда:
Инвертиращ ОУ Паралелна ООВ по напрежение

Слайд 3


Неинвертиращ ОУ
Описание слайда:
Неинвертиращ ОУ

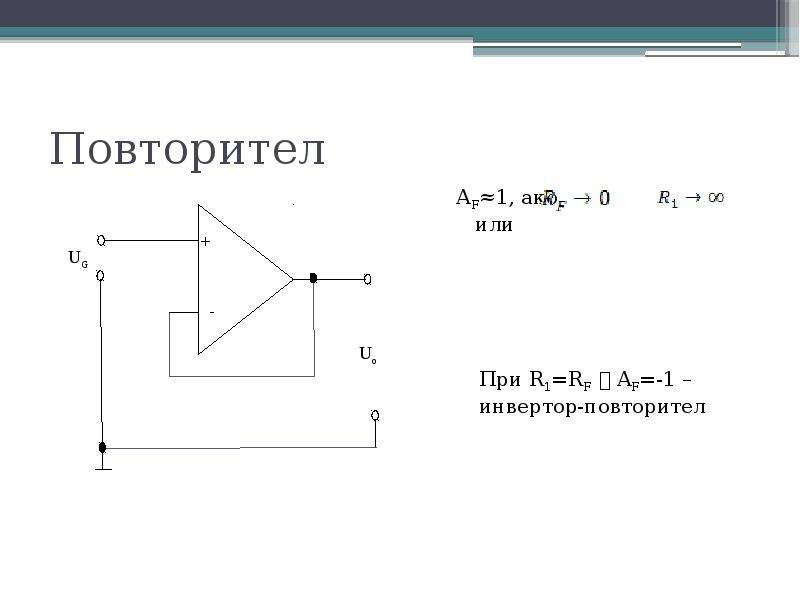

Слайд 4


Повторител
Описание слайда:
Повторител

Слайд 5

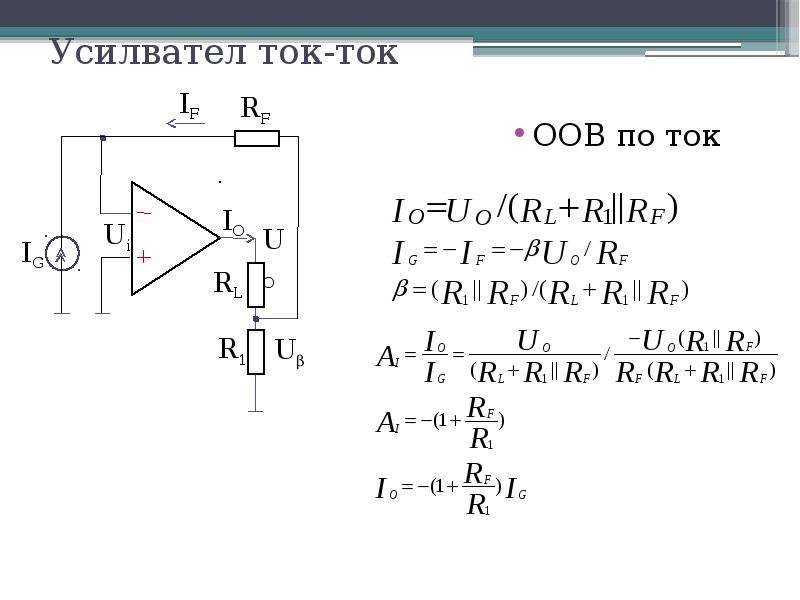

Усилвател ток-ток ООВ по ток
Описание слайда:
Усилвател ток-ток ООВ по ток

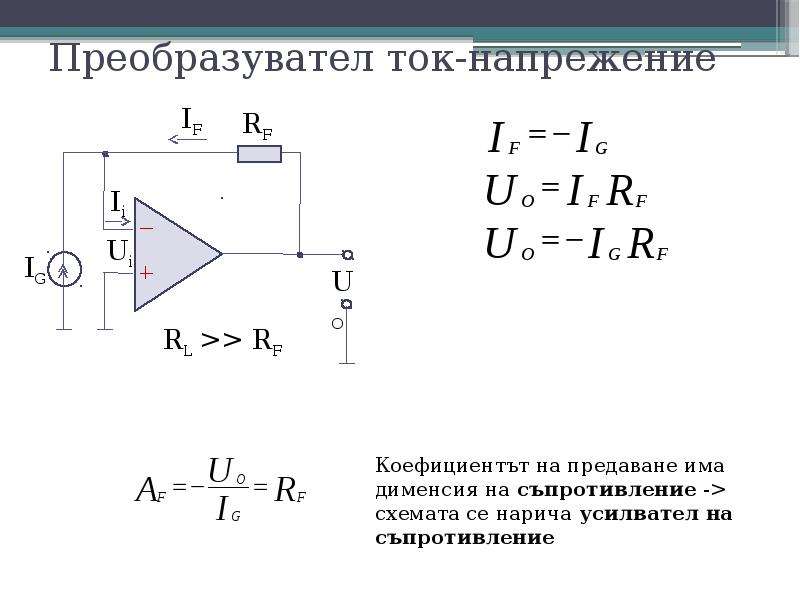

Слайд 6


Преобразувател ток-напрежение
Описание слайда:
Преобразувател ток-напрежение

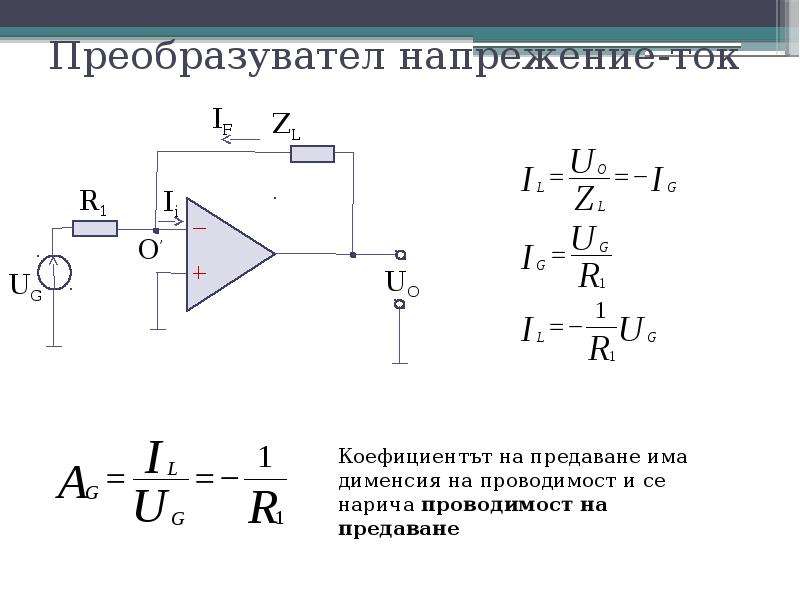

Слайд 7


Преобразувател напрежение-ток
Описание слайда:
Преобразувател напрежение-ток

Слайд 8

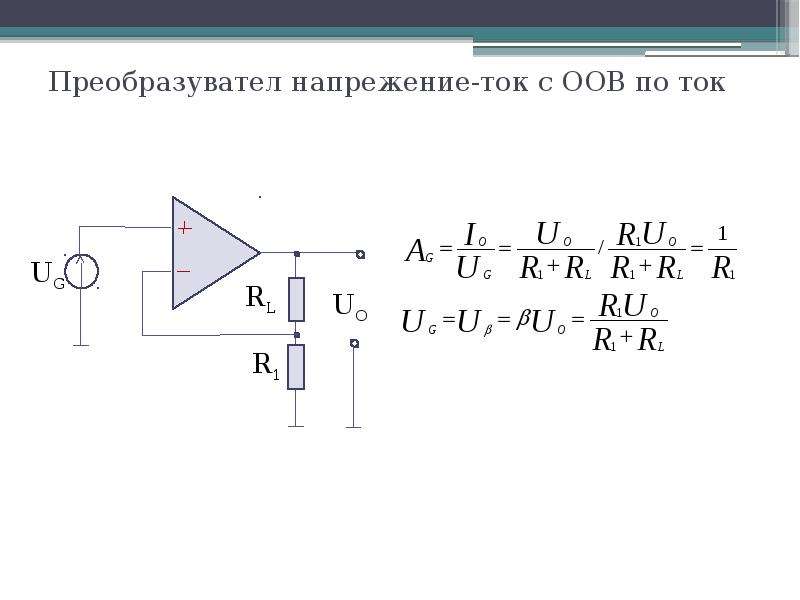

Преобразувател напрежение-ток с ООВ по ток
Описание слайда:
Преобразувател напрежение-ток с ООВ по ток

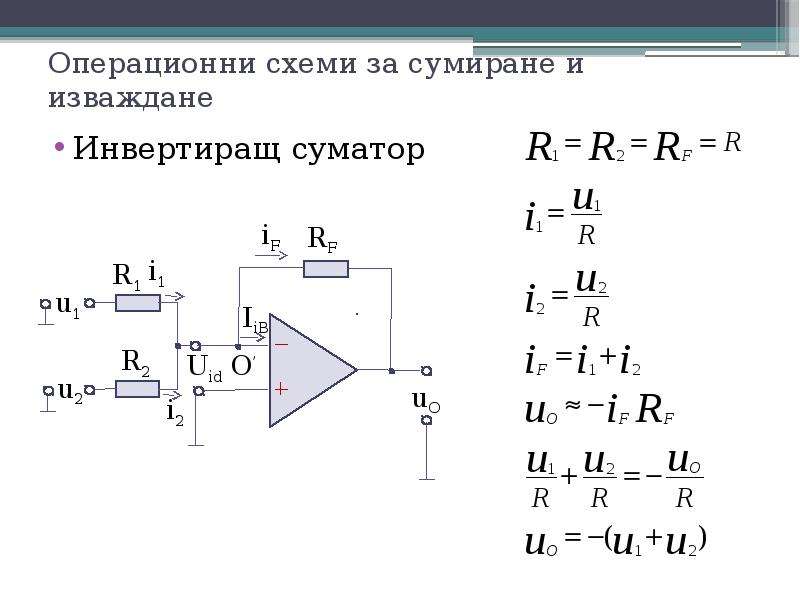

Слайд 9


Операционни схеми за сумиране и изваждане Инвертиращ суматор
Описание слайда:
Операционни схеми за сумиране и изваждане Инвертиращ суматор

Слайд 10

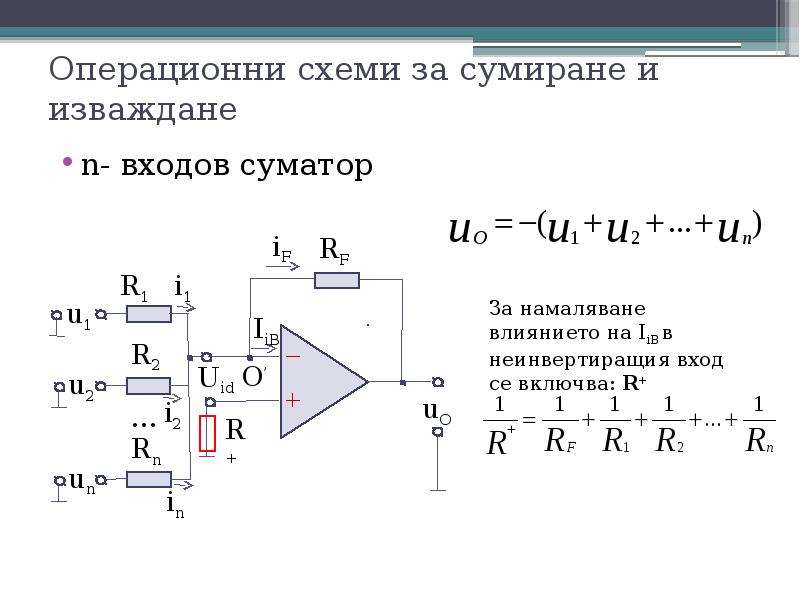

Операционни схеми за сумиране и изваждане n- входов суматор
Описание слайда:
Операционни схеми за сумиране и изваждане n- входов суматор

Слайд 11

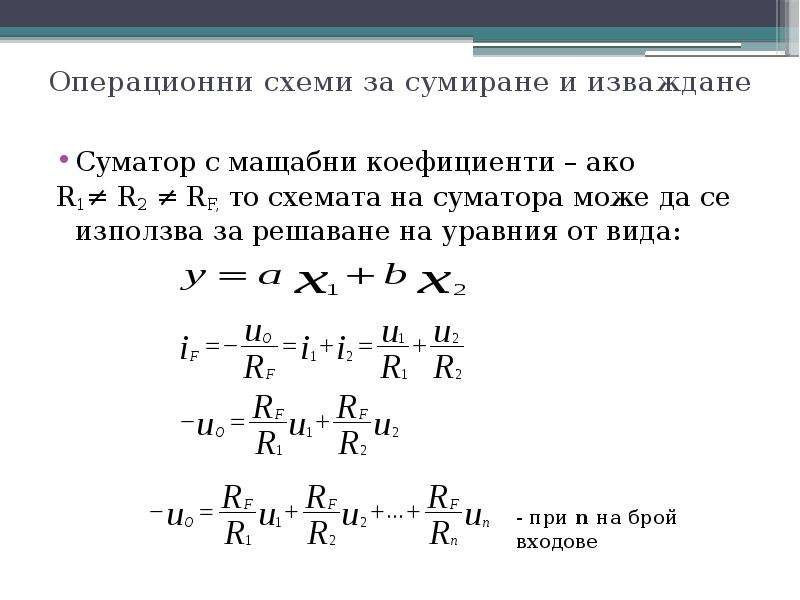

Операционни схеми за сумиране и изваждане Суматор с мащабни коефициенти – ако R1≠ R2 ≠ RF, то схемата на суматора може да се използва за решаване на...
Описание слайда:
Операционни схеми за сумиране и изваждане Суматор с мащабни коефициенти – ако R1≠ R2 ≠ RF, то схемата на суматора може да се използва за решаване на уравния от вида:

Слайд 12

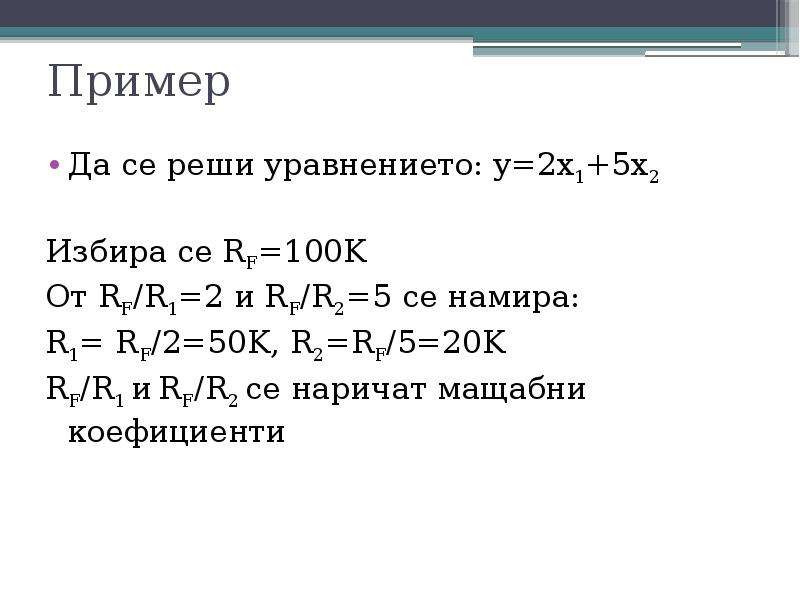

Пример Да се реши уравнението: y=2x1+5x2 Избира се RF=100K От RF/R1=2 и RF/R2=5 се намира: R1= RF/2=50K, R2=RF/5=20K RF/R1 и RF/R2 се наричат мащабни...
Описание слайда:
Пример Да се реши уравнението: y=2x1+5x2 Избира се RF=100K От RF/R1=2 и RF/R2=5 се намира: R1= RF/2=50K, R2=RF/5=20K RF/R1 и RF/R2 се наричат мащабни коефициенти

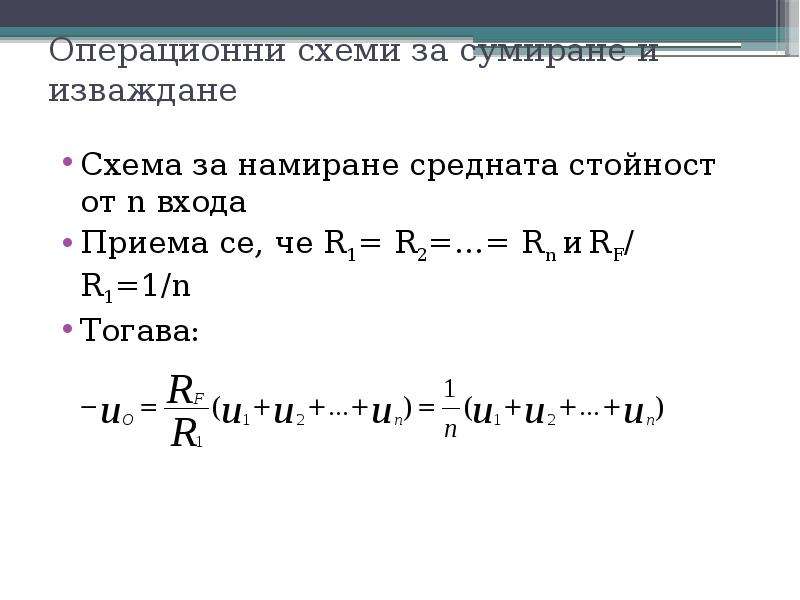

Слайд 13


Операционни схеми за сумиране и изваждане Схема за намиране средната стойност от n входа Приема се, че R1= R2=…= Rn и RF/ R1=1/n Тогава:
Описание слайда:
Операционни схеми за сумиране и изваждане Схема за намиране средната стойност от n входа Приема се, че R1= R2=…= Rn и RF/ R1=1/n Тогава:

Слайд 14


Схема за сумиране и изваждане Алгебричен суматор
Описание слайда:
Схема за сумиране и изваждане Алгебричен суматор

Слайд 15


Схема за сумиране и изваждане При R1=R2=R3=R4=RF=R’F=R , то uo=(u1+u2)-(u3+u4)
Описание слайда:
Схема за сумиране и изваждане При R1=R2=R3=R4=RF=R’F=R , то uo=(u1+u2)-(u3+u4)

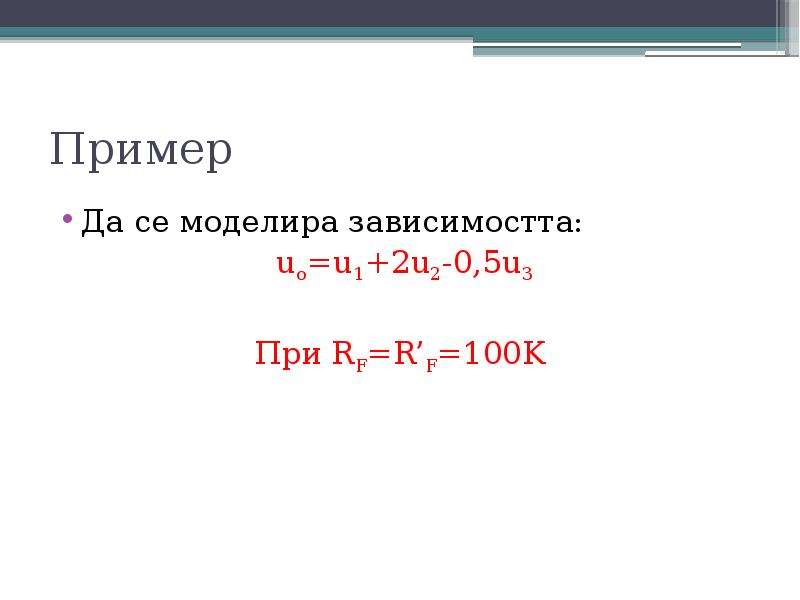

Слайд 16


Пример Да се моделира зависимостта: uo=u1+2u2-0,5u3 При RF=R’F=100K
Описание слайда:
Пример Да се моделира зависимостта: uo=u1+2u2-0,5u3 При RF=R’F=100K

Слайд 17


Решение RF/R1=1 RF/R2=2 R’F/R3=0,5 uo=(RF/R1)u1+(RF/R2)u2-(R’F/R3)u3-(R’F/R4)u4
Описание слайда:
Решение RF/R1=1 RF/R2=2 R’F/R3=0,5 uo=(RF/R1)u1+(RF/R2)u2-(R’F/R3)u3-(R’F/R4)u4

Слайд 18


Схеми за интегриране
Описание слайда:
Схеми за интегриране

Слайд 19


Реален интегратор
Описание слайда:
Реален интегратор

Слайд 20


Суматор-интегратор
Описание слайда:
Суматор-интегратор

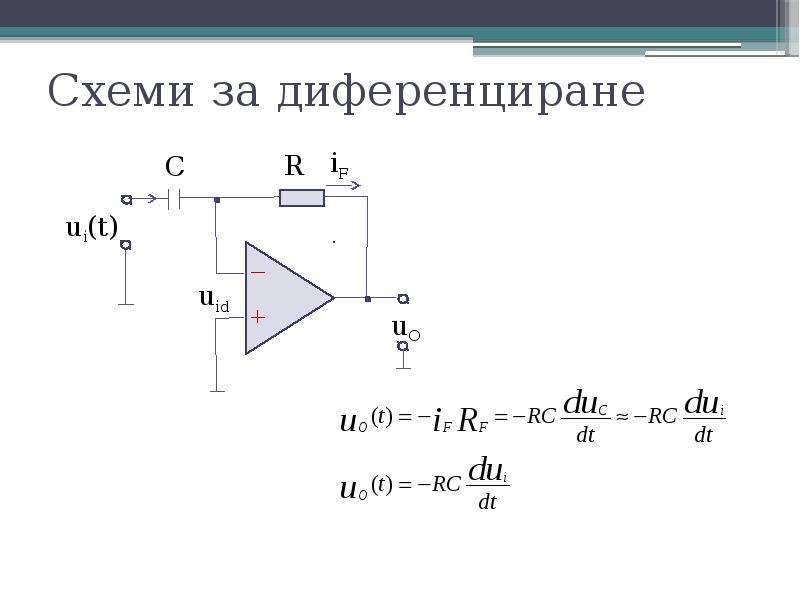

Слайд 21


Схеми за диференциране
Описание слайда:
Схеми за диференциране

Слайд 22


Диференциатор с корекция
Описание слайда:
Диференциатор с корекция

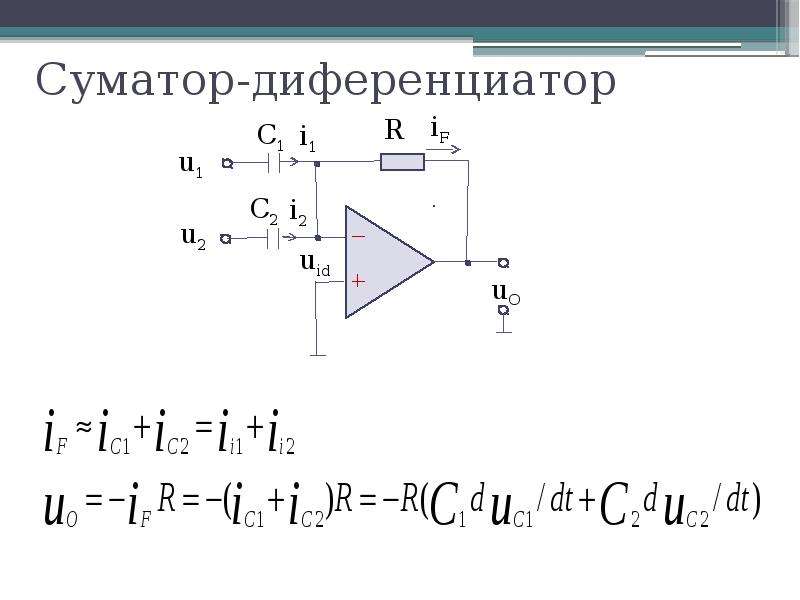

Слайд 23


Суматор-диференциатор
Описание слайда:
Суматор-диференциатор
