Слайд 1

Описание слайда:

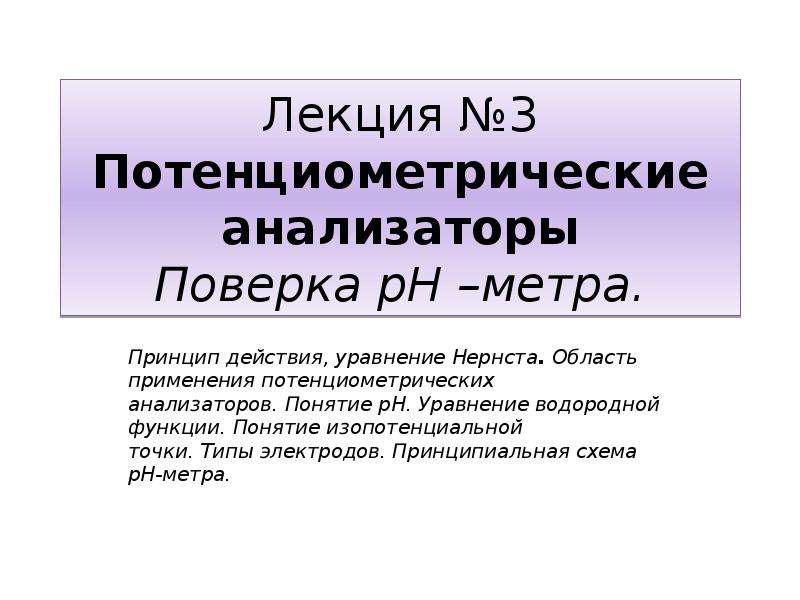

Лекция №3 Потенциометрические анализаторы Поверка рН –метра. Принцип действия, уравнение Нернста. Область применения потенциометрических анализаторов. Понятие рН. Уравнение водородной функции. Понятие изопотенциальной точки. Типы электродов. Принципиальная схема рН-метра.

Слайд 2

Описание слайда:

Принцип действия. Уравнение В. Нернста Принцип действия основан на зависимости потенциала измерительного электрода от концентрации потенциалопределяющих ионов в растворе где Ех – поверхностный равновесный потенциал измерительного электрода; Е0 – стандартный (нормальный) окислительно-восстановительный потенциал данного металла в растворе, активность которого равна единице; R =8, 31 (универсальная газовая постоянная); T–температура раствора, К; n–валентность металла; F =96500 число Фарадея; См+ –активная концентрация ионов металла в растворе, моль/дм3.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

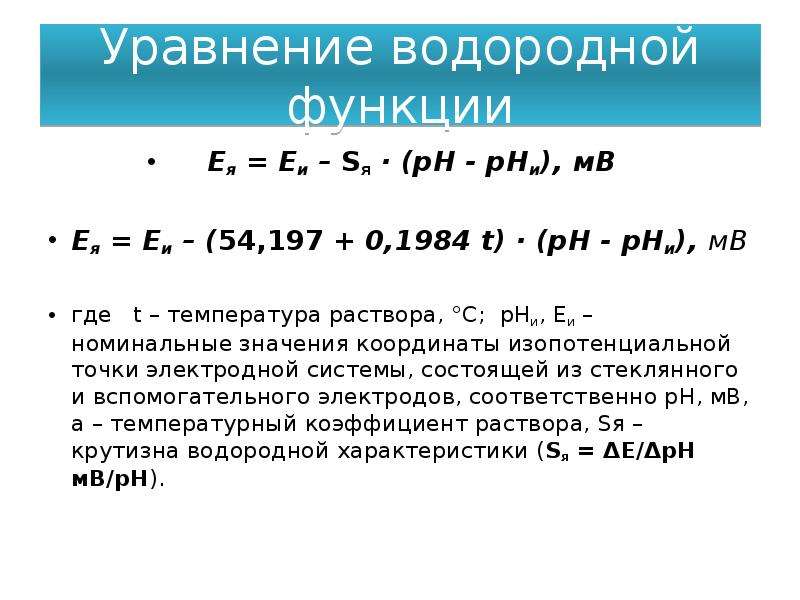

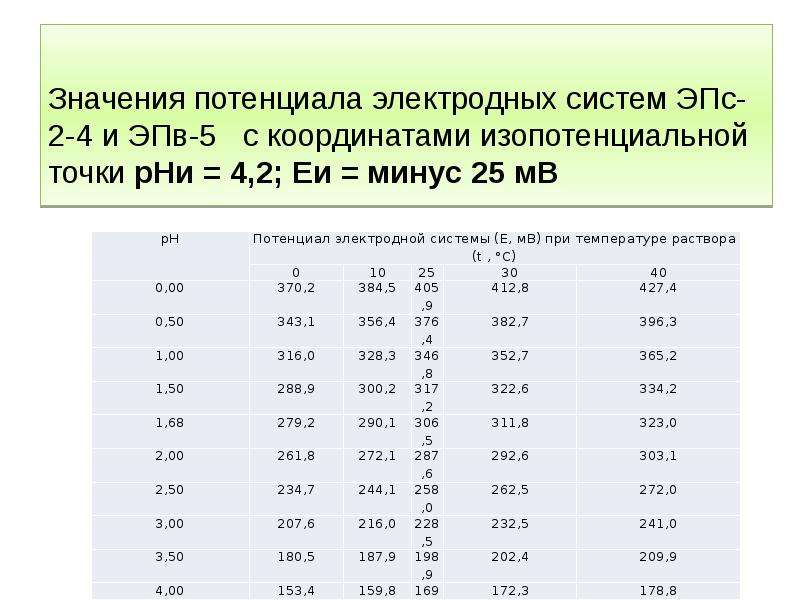

Уравнение водородной функции Ея = Еи – Sя · (рН - рНи), мВ Ея = Еи – (54,197 + 0,1984 t) · (рН - рНи), мВ где t – температура раствора, °С; рНи, Еи – номинальные значения координаты изопотенциальной точки электродной системы, состоящей из стеклянного и вспомогательного электродов, соответственно рН, мВ, a – температурный коэффициент раствора, Sя – крутизна водородной характеристики (Sя = ΔЕ/ΔрН мВ/рН).

Слайд 5

Описание слайда:

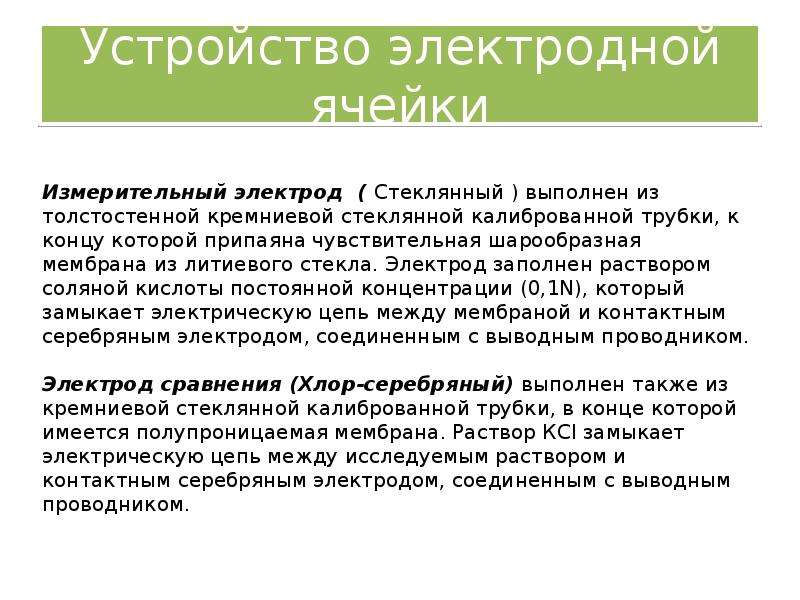

Устройство электродной ячейки

Слайд 6

Описание слайда:

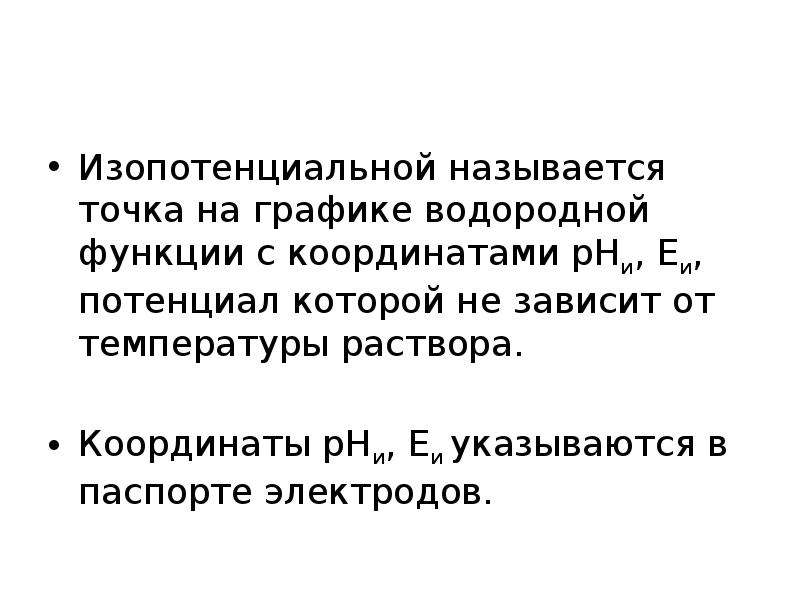

Изопотенциальной называется точка на графике водородной функции с координатами рНи, Еи, потенциал которой не зависит от температуры раствора. Координаты рНи, Еи указываются в паспорте электродов.

Слайд 7

Описание слайда:

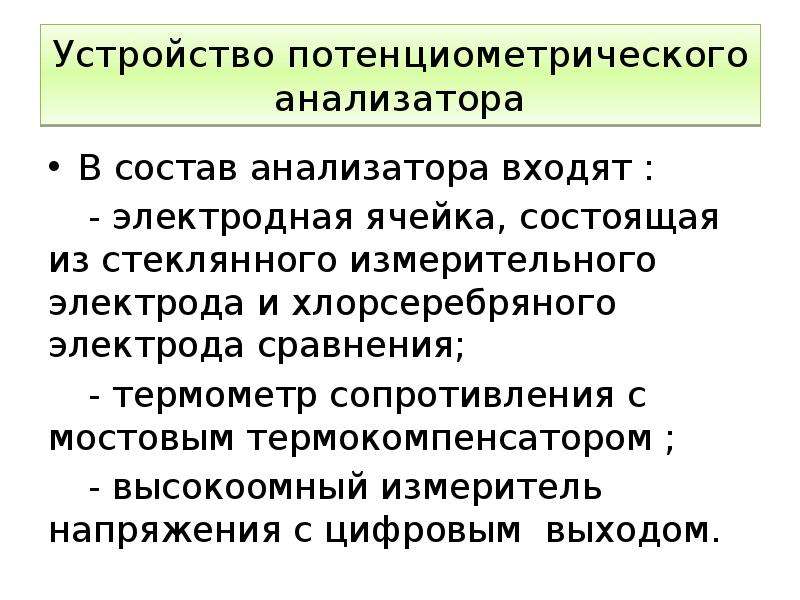

Устройство потенциометрического анализатора В состав анализатора входят : - электродная ячейка, состоящая из стеклянного измерительного электрода и хлорсеребряного электрода сравнения; - термометр сопротивления с мостовым термокомпенсатором ; - высокоомный измеритель напряжения с цифровым выходом.

Слайд 8

Описание слайда:

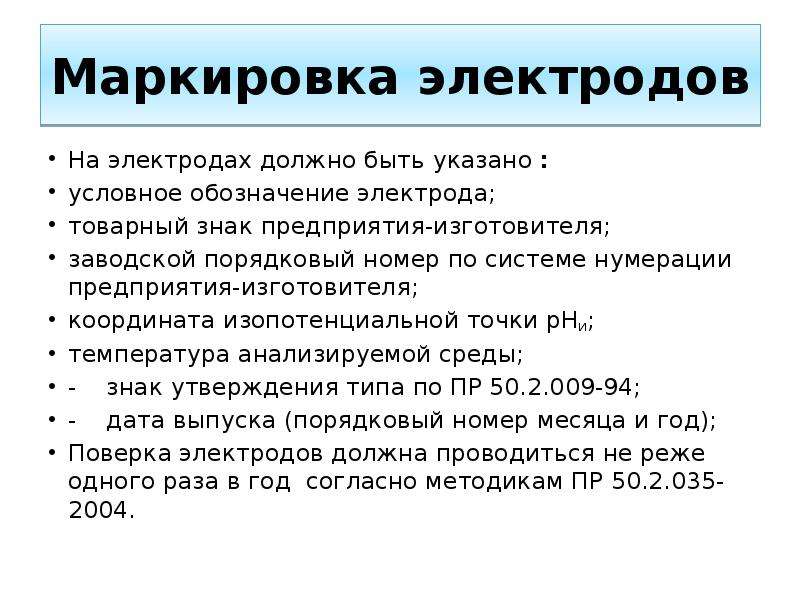

Маркировка электродов На электродах должно быть указано : условное обозначение электрода; товарный знак предприятия-изготовителя; заводской порядковый номер по системе нумерации предприятия-изготовителя; координата изопотенциальной точки рНи; температура анализируемой среды; - знак утверждения типа по ПР 50.2.009-94; - дата выпуска (порядковый номер месяца и год); Поверка электродов должна проводиться не реже одного раза в год согласно методикам ПР 50.2.035-2004.

Слайд 9

Описание слайда:

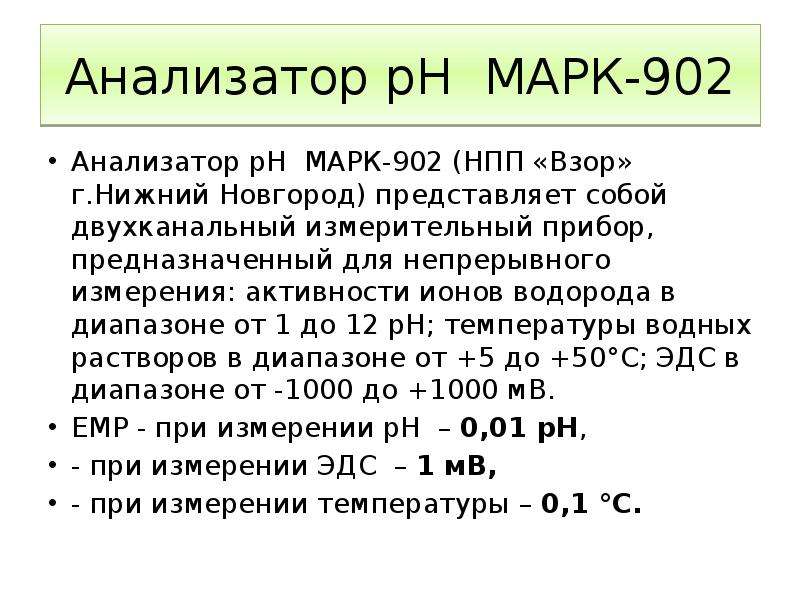

Анализатор рН МАРК-902 Анализатор рН МАРК-902 (НПП «Взор» г.Нижний Новгород) представляет собой двухканальный измерительный прибор, предназначенный для непрерывного измерения: активности ионов водорода в диапазоне от 1 до 12 рН; температуры водных растворов в диапазоне от +5 до +50°С; ЭДС в диапазоне от -1000 до +1000 мВ. ЕМР - при измерении рН – 0,01 рН, - при измерении ЭДС – 1 мВ, - при измерении температуры – 0,1 °С.

Слайд 10

Описание слайда:

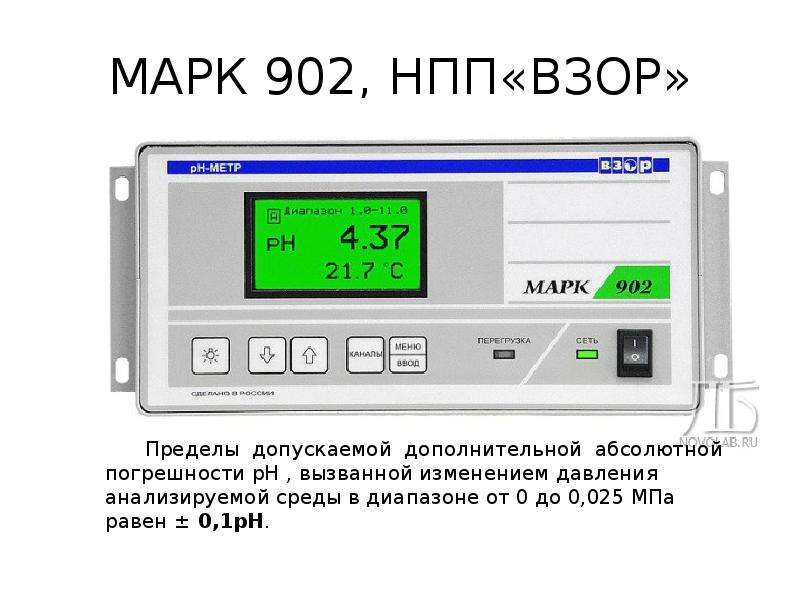

МАРК 902, НПП«ВЗОР»

Слайд 11

Описание слайда:

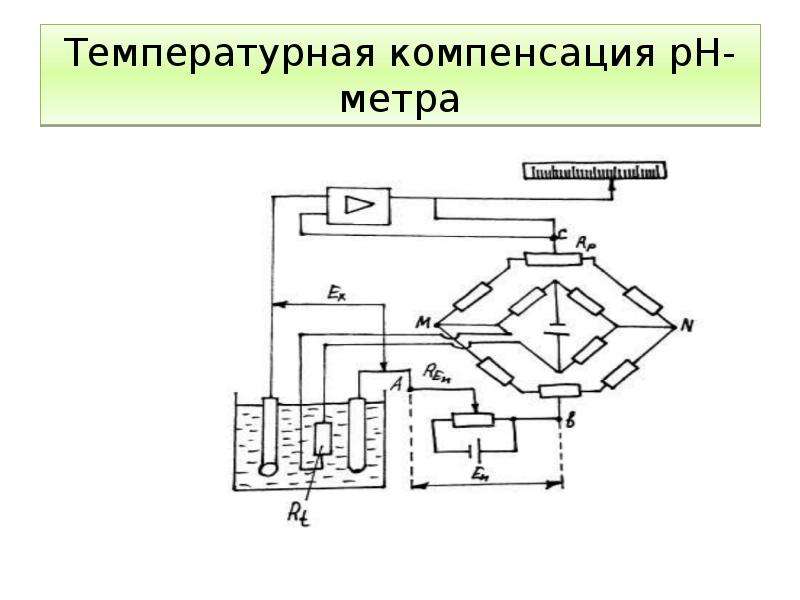

Функции анализатора По каждому каналу измерения рН в рН-метре имеется токовый выход 4-20 мА; В блоке усилителя сигналы усиливаются и преобразуются в цифровую форму и через кабель поступают на вход блока преобразовательного. Измеренное значение ЭДС электродной системы в рН-метре пересчитывается в значение рН с учетом температуры анализируемого раствора, т.е. выполняется автоматическая термокомпенсация, которая компенсирует изменение ЭДС электродной системы от температуры раствора.
