Слайд 1

Описание слайда:

Лекция 14 Оптические измерения

Слайд 2

Описание слайда:

Темы лекции Измерение видимого и линейного увеличения, поля зрения, диаметра и удаления выходного зрачка типовых оптических систем.

Слайд 3

Описание слайда:

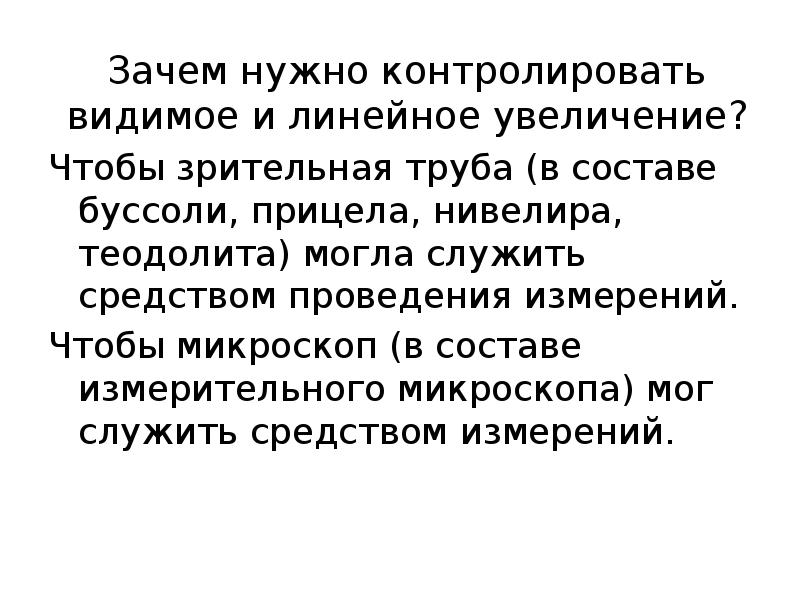

Зачем нужно контролировать видимое и линейное увеличение? Чтобы зрительная труба (в составе буссоли, прицела, нивелира, теодолита) могла служить средством проведения измерений. Чтобы микроскоп (в составе измерительного микроскопа) мог служить средством измерений.

Слайд 4

Описание слайда:

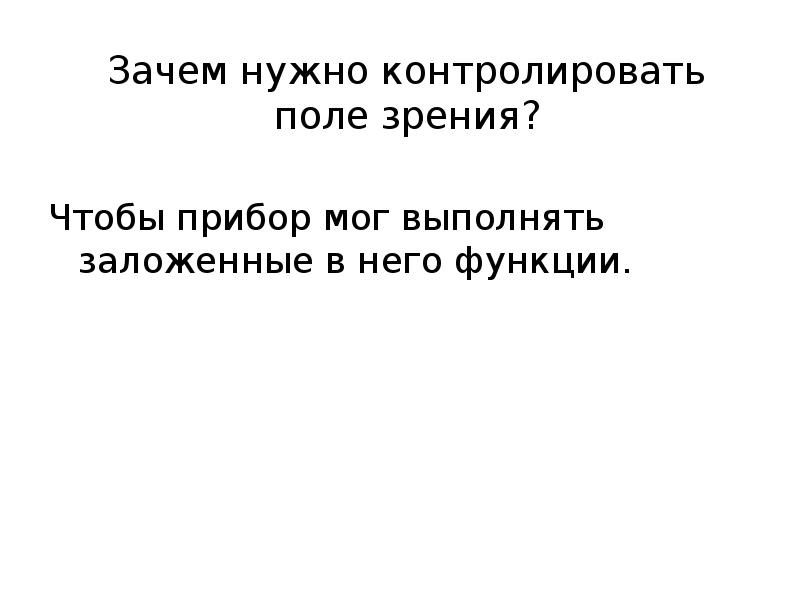

Зачем нужно контролировать поле зрения? Чтобы прибор мог выполнять заложенные в него функции.

Слайд 5

Описание слайда:

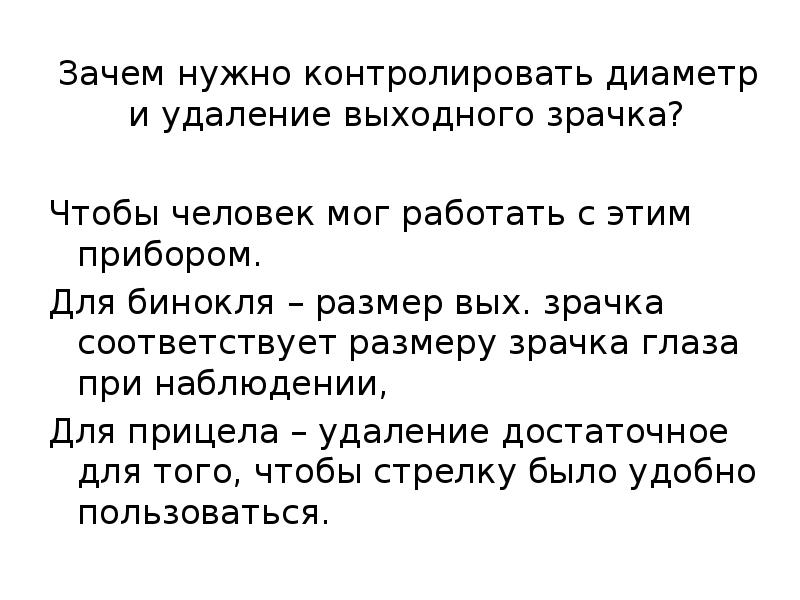

Зачем нужно контролировать диаметр и удаление выходного зрачка? Чтобы человек мог работать с этим прибором. Для бинокля – размер вых. зрачка соответствует размеру зрачка глаза при наблюдении, Для прицела – удаление достаточное для того, чтобы стрелку было удобно пользоваться.

Слайд 6

Описание слайда:

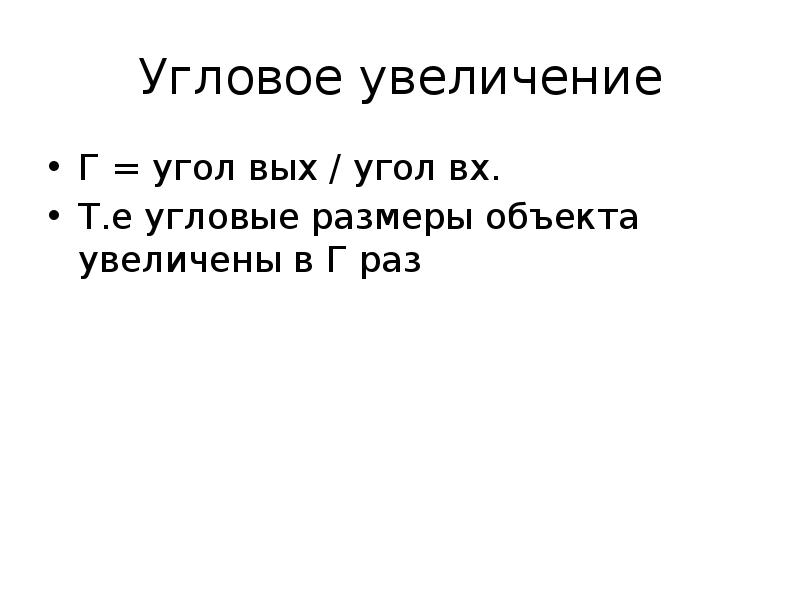

Угловое увеличение Г = угол вых / угол вх. Т.е угловые размеры объекта увеличены в Г раз

Слайд 7

Описание слайда:

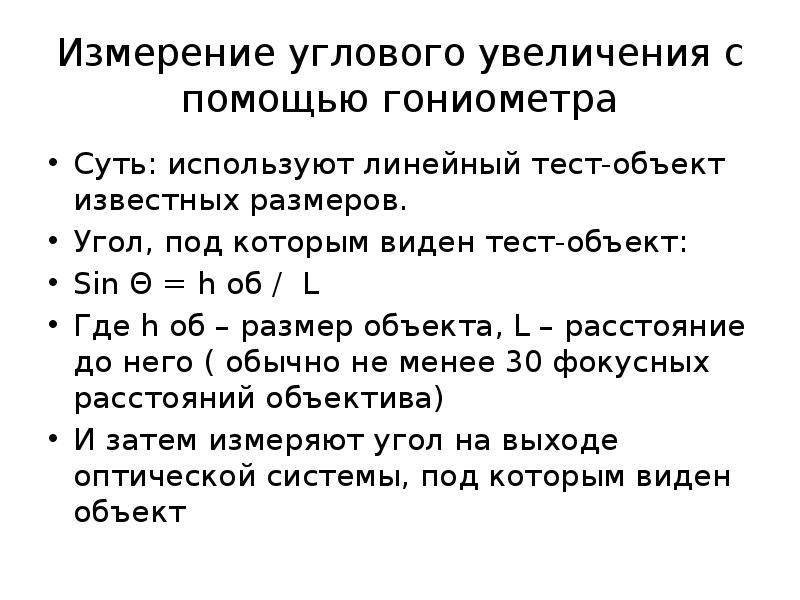

Измерение углового увеличения с помощью гониометра Суть: используют линейный тест-объект известных размеров. Угол, под которым виден тест-объект: Sin Θ = h об / L Где h об – размер объекта, L – расстояние до него ( обычно не менее 30 фокусных расстояний объектива) И затем измеряют угол на выходе оптической системы, под которым виден объект

Слайд 8

Описание слайда:

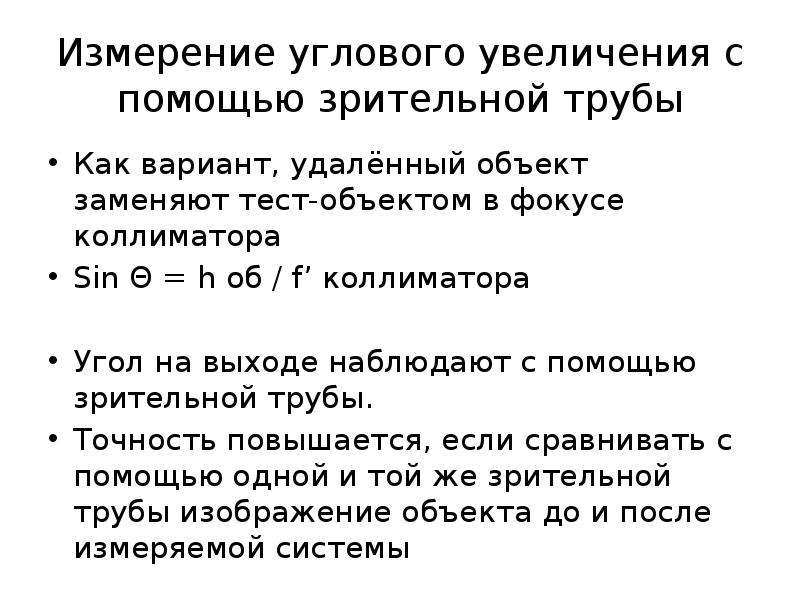

Измерение углового увеличения с помощью зрительной трубы Как вариант, удалённый объект заменяют тест-объектом в фокусе коллиматора Sin Θ = h об / f’ коллиматора Угол на выходе наблюдают с помощью зрительной трубы. Точность повышается, если сравнивать с помощью одной и той же зрительной трубы изображение объекта до и после измеряемой системы

Слайд 9

Описание слайда:

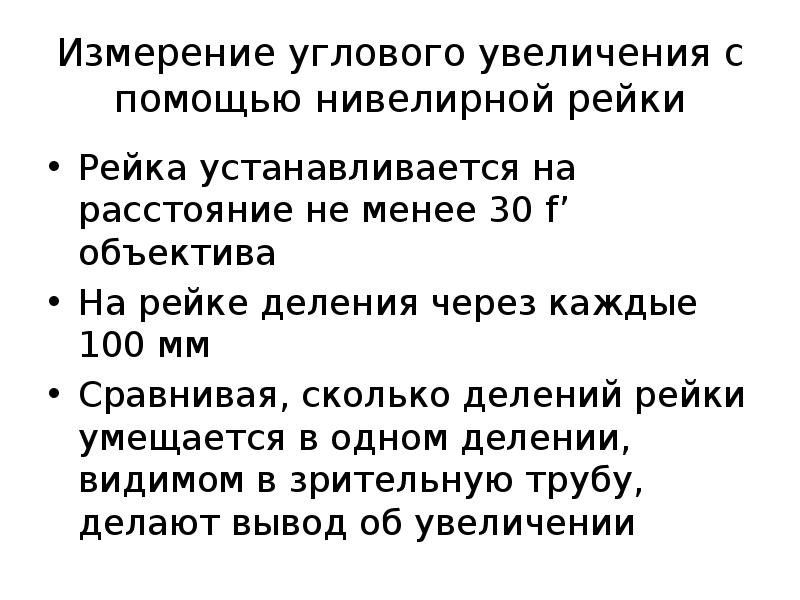

Измерение углового увеличения с помощью нивелирной рейки Рейка устанавливается на расстояние не менее 30 f’ объектива На рейке деления через каждые 100 мм Сравнивая, сколько делений рейки умещается в одном делении, видимом в зрительную трубу, делают вывод об увеличении

Слайд 10

Описание слайда:

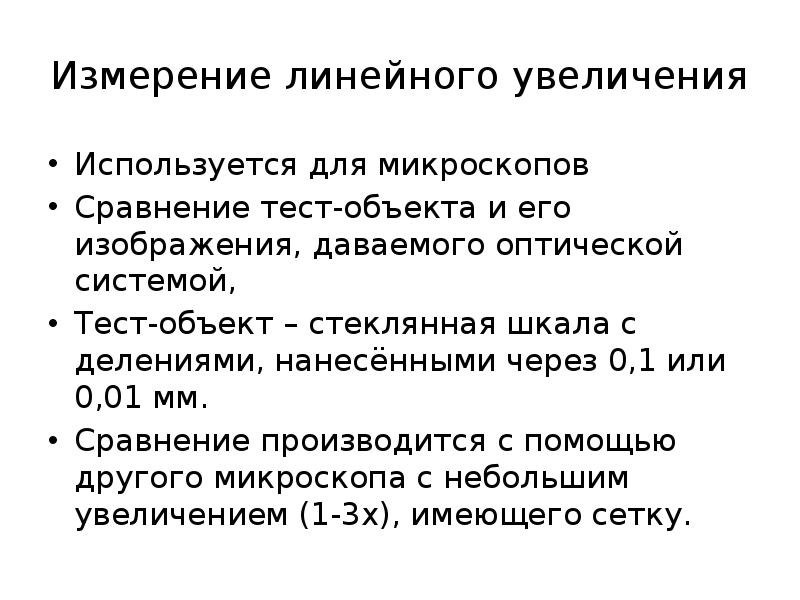

Измерение линейного увеличения Используется для микроскопов Сравнение тест-объекта и его изображения, даваемого оптической системой, Тест-объект – стеклянная шкала с делениями, нанесёнными через 0,1 или 0,01 мм. Сравнение производится с помощью другого микроскопа с небольшим увеличением (1-3х), имеющего сетку.

Слайд 11

Описание слайда:

Измерение поля зрения Угловое поле зрения зрительной трубы измеряют с помощью широкоугольного коллиматора Фокусное расстояние его около 500 мм, объектив широкоугольный (до 120 градусов). Тест-объект – шкала. Отмечают количество видимых делений тест-объекта

Слайд 12

Описание слайда:

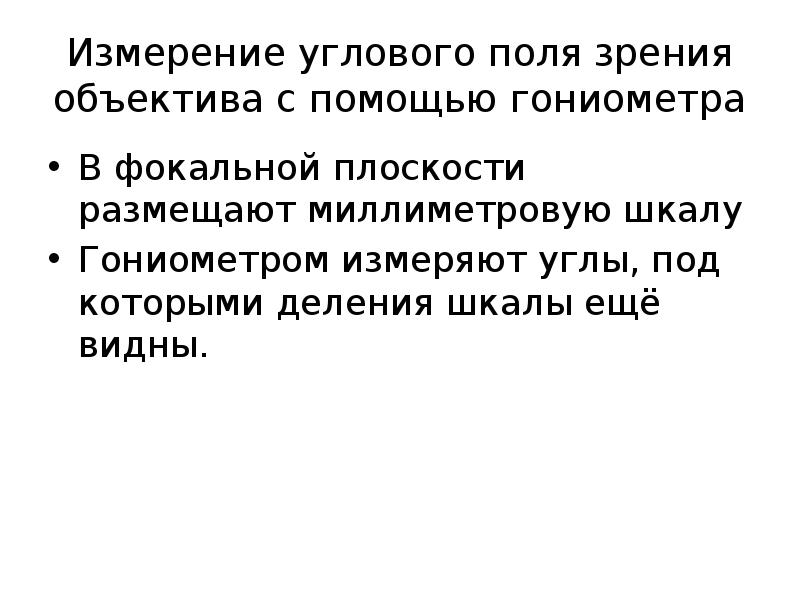

Измерение углового поля зрения объектива с помощью гониометра В фокальной плоскости размещают миллиметровую шкалу Гониометром измеряют углы, под которыми деления шкалы ещё видны.

Слайд 13

Описание слайда:

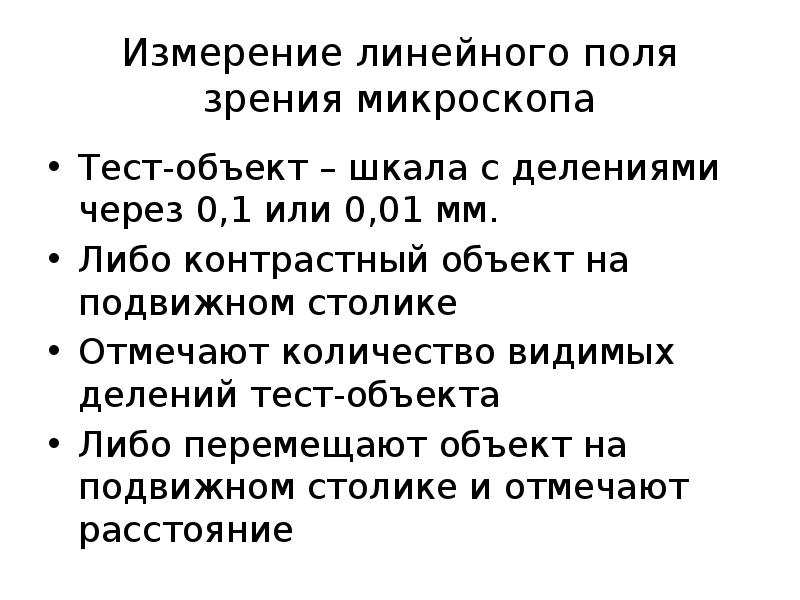

Измерение линейного поля зрения микроскопа Тест-объект – шкала с делениями через 0,1 или 0,01 мм. Либо контрастный объект на подвижном столике Отмечают количество видимых делений тест-объекта Либо перемещают объект на подвижном столике и отмечают расстояние

Слайд 14

Описание слайда:

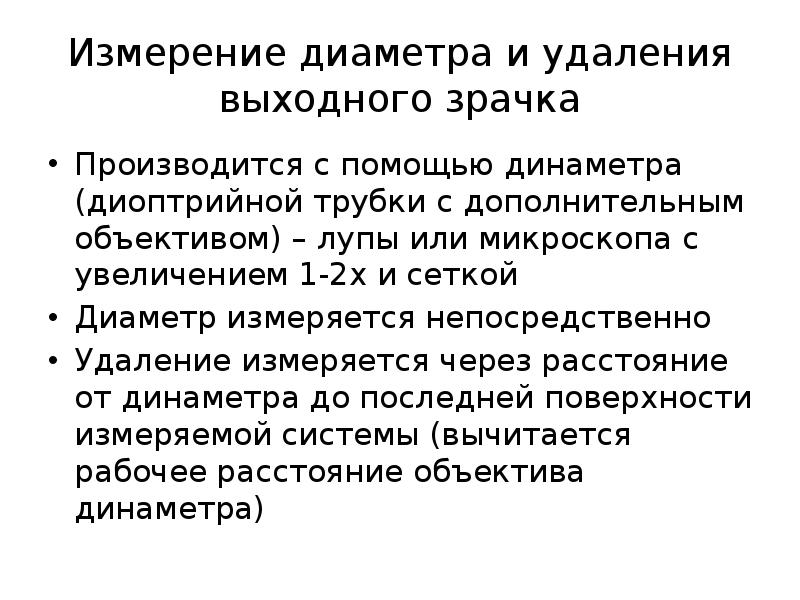

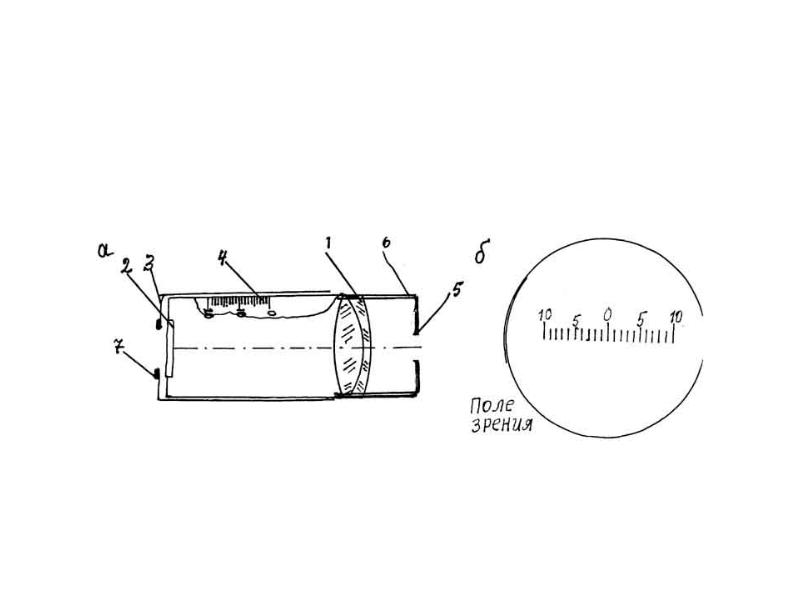

Измерение диаметра и удаления выходного зрачка Производится с помощью динаметра (диоптрийной трубки с дополнительным объективом) – лупы или микроскопа с увеличением 1-2х и сеткой Диаметр измеряется непосредственно Удаление измеряется через расстояние от динаметра до последней поверхности измеряемой системы (вычитается рабочее расстояние объектива динаметра)
