Слайд 1


Применение Matlab для обработки данных, полученных от детекторов космических излучений Романенко В. С., Шамбин А .И.
Описание слайда:
Применение Matlab для обработки данных, полученных от детекторов космических излучений Романенко В. С., Шамбин А .И.

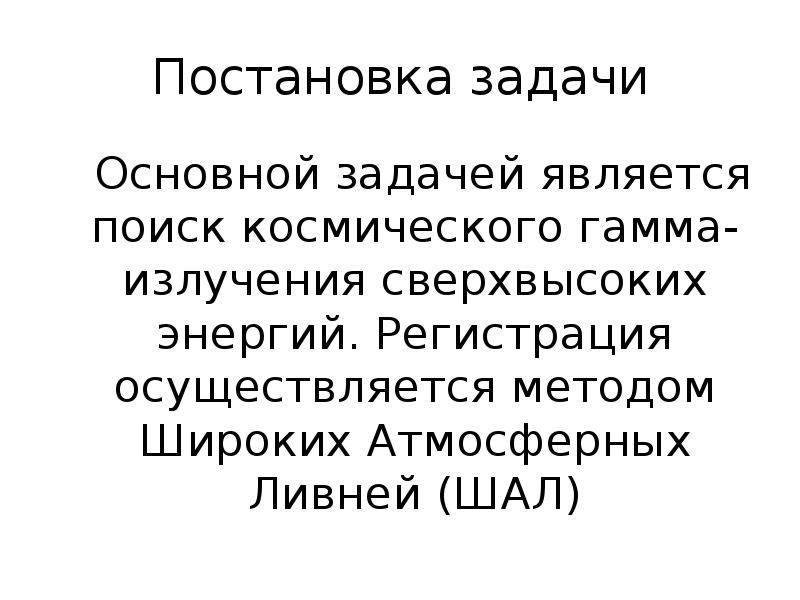

Слайд 2


Постановка задачи Основной задачей является поиск космического гамма-излучения сверхвысоких энергий. Регистрация осуществляется методом Широких...
Описание слайда:
Постановка задачи Основной задачей является поиск космического гамма-излучения сверхвысоких энергий. Регистрация осуществляется методом Широких Атмосферных Ливней (ШАЛ)

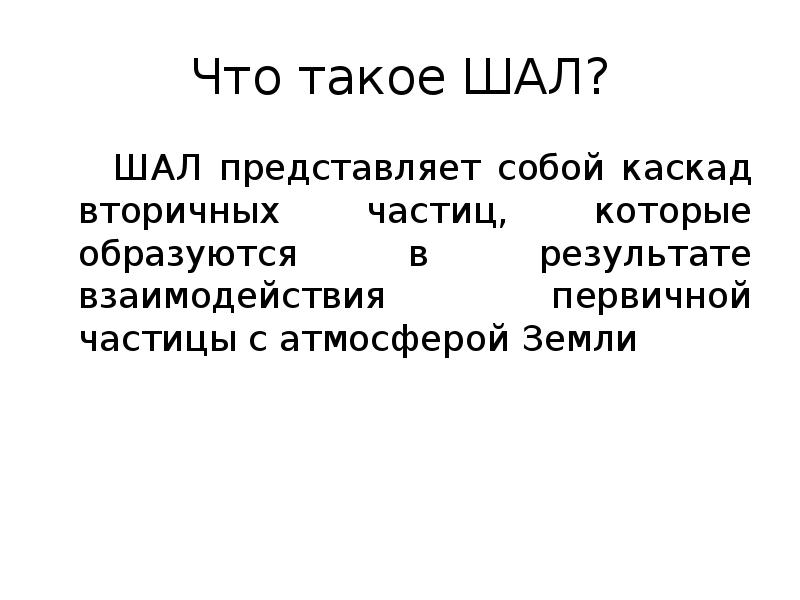

Слайд 3


Что такое ШАЛ? ШАЛ представляет собой каскад вторичных частиц, которые образуются в результате взаимодействия первичной частицы с атмосферой Земли
Описание слайда:
Что такое ШАЛ? ШАЛ представляет собой каскад вторичных частиц, которые образуются в результате взаимодействия первичной частицы с атмосферой Земли

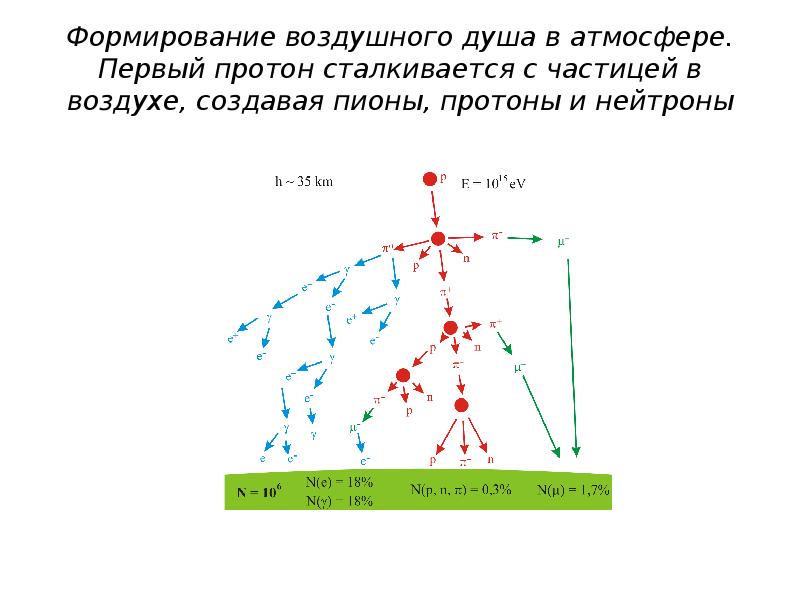

Слайд 4


Формирование воздушного душа в атмосфере. Первый протон сталкивается с частицей в воздухе, создавая пионы, протоны и нейтроны
Описание слайда:
Формирование воздушного душа в атмосфере. Первый протон сталкивается с частицей в воздухе, создавая пионы, протоны и нейтроны

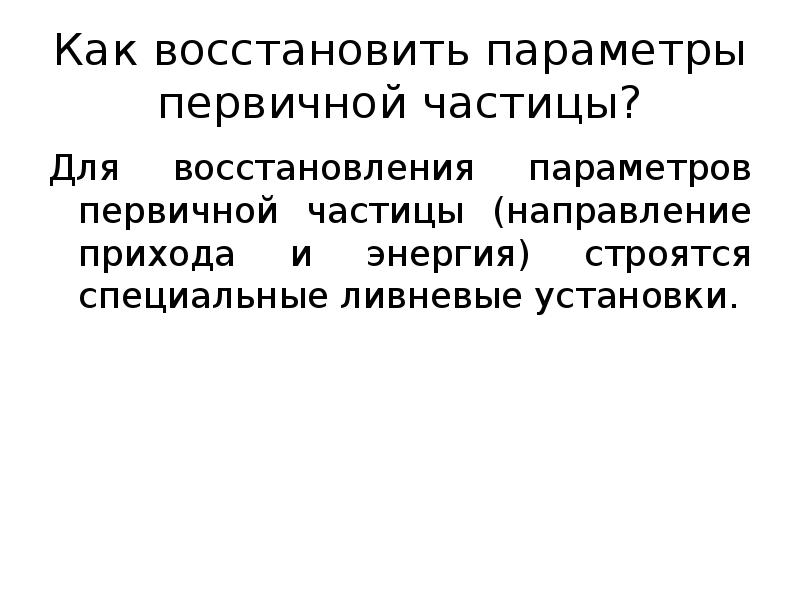

Слайд 5


Как восстановить параметры первичной частицы? Для восстановления параметров первичной частицы (направление прихода и энергия) строятся специальные...
Описание слайда:
Как восстановить параметры первичной частицы? Для восстановления параметров первичной частицы (направление прихода и энергия) строятся специальные ливневые установки.

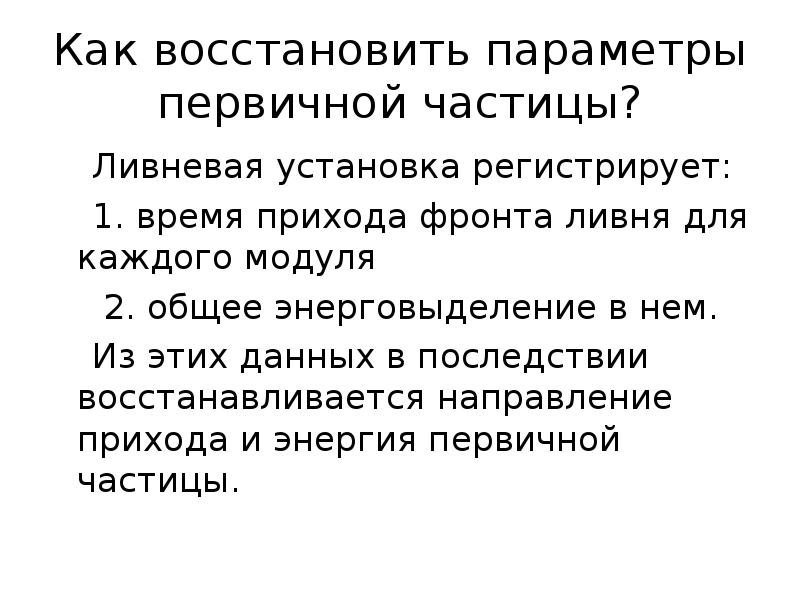

Слайд 6


Как восстановить параметры первичной частицы? Ливневая установка регистрирует: 1. время прихода фронта ливня для каждого модуля 2. общее...
Описание слайда:
Как восстановить параметры первичной частицы? Ливневая установка регистрирует: 1. время прихода фронта ливня для каждого модуля 2. общее энерговыделение в нем. Из этих данных в последствии восстанавливается направление прихода и энергия первичной частицы.

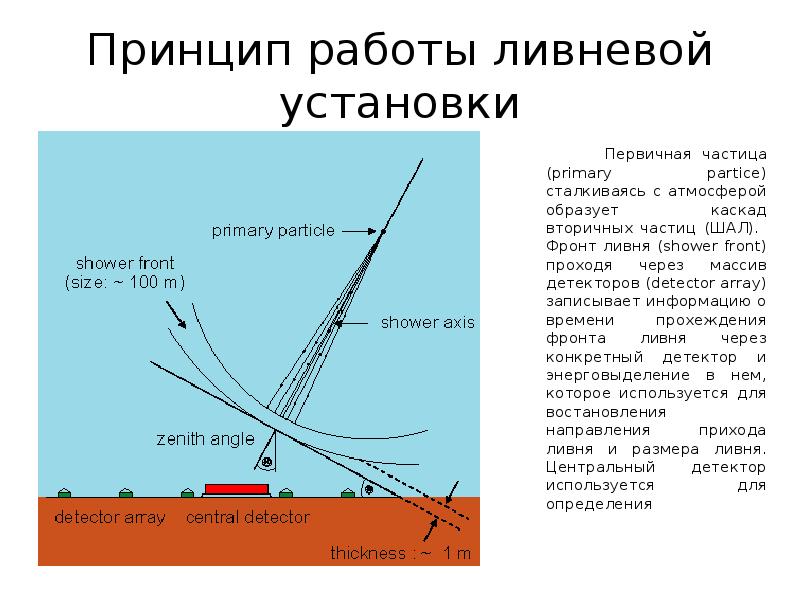

Слайд 7


Принцип работы ливневой установки Первичная частица (primary partice) сталкиваясь с атмосферой образует каскад вторичных частиц (ШАЛ). Фронт ливня...
Описание слайда:
Принцип работы ливневой установки Первичная частица (primary partice) сталкиваясь с атмосферой образует каскад вторичных частиц (ШАЛ). Фронт ливня (shower front) проходя через массив детекторов (detector array) записывает информацию о времени прохеждения фронта ливня через конкретный детектор и энерговыделение в нем, которое используется для востановления направления прихода ливня и размера ливня. Центральный детектор используется для определения

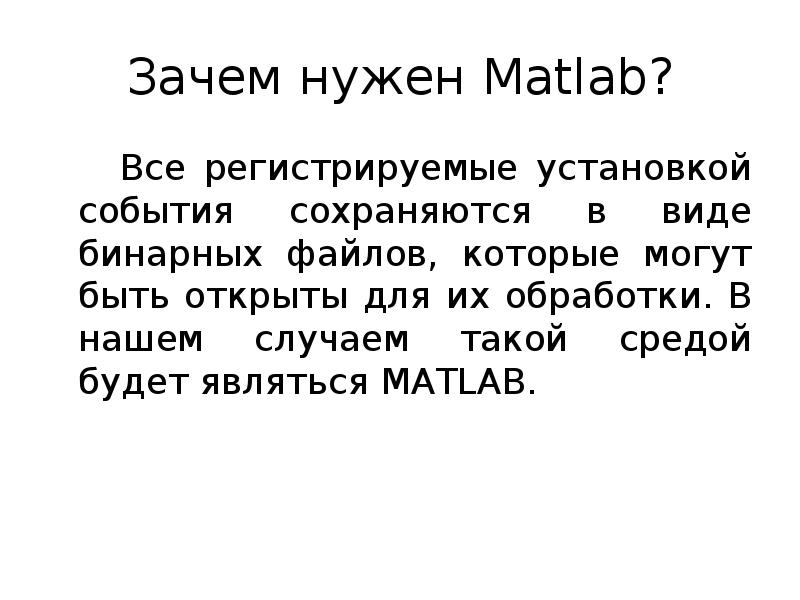

Слайд 8


Зачем нужен Matlab? Все регистрируемые установкой события сохраняются в виде бинарных файлов, которые могут быть открыты для их обработки. В нашем...
Описание слайда:
Зачем нужен Matlab? Все регистрируемые установкой события сохраняются в виде бинарных файлов, которые могут быть открыты для их обработки. В нашем случаем такой средой будет являться MATLAB.

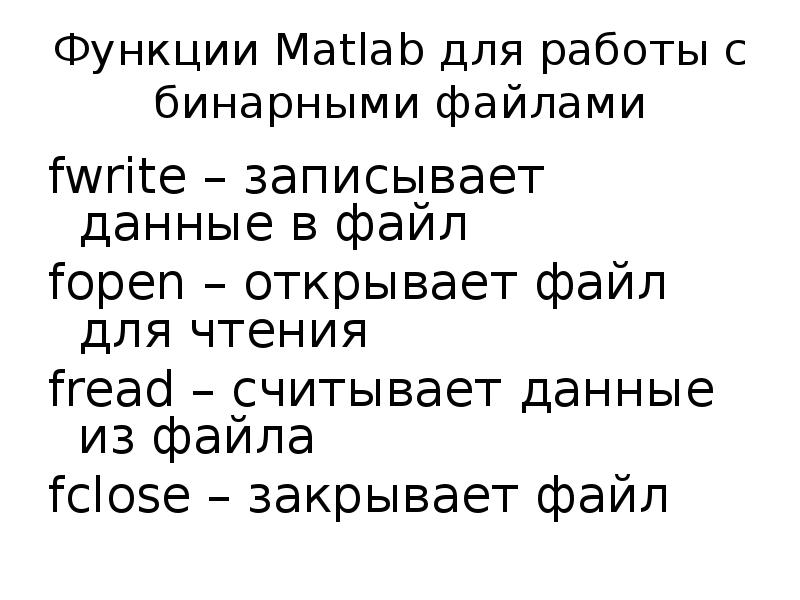

Слайд 9


Функции Matlab для работы с бинарными файлами fwrite – записывает данные в файл fopen – открывает файл для чтения fread – считывает данные из файла...
Описание слайда:
Функции Matlab для работы с бинарными файлами fwrite – записывает данные в файл fopen – открывает файл для чтения fread – считывает данные из файла fclose – закрывает файл

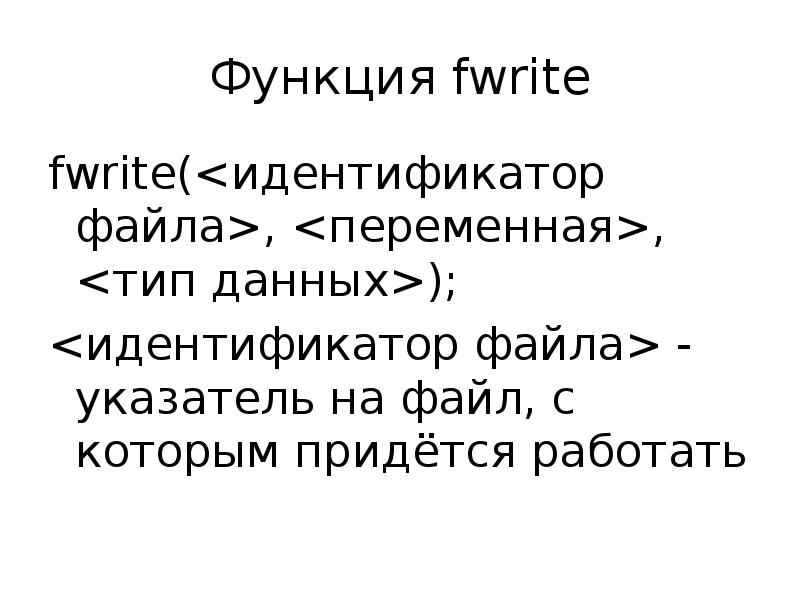

Слайд 10


Функция fwrite fwrite(, , ); - указатель на файл, с которым придётся работать
Описание слайда:
Функция fwrite fwrite(, , ); - указатель на файл, с которым придётся работать

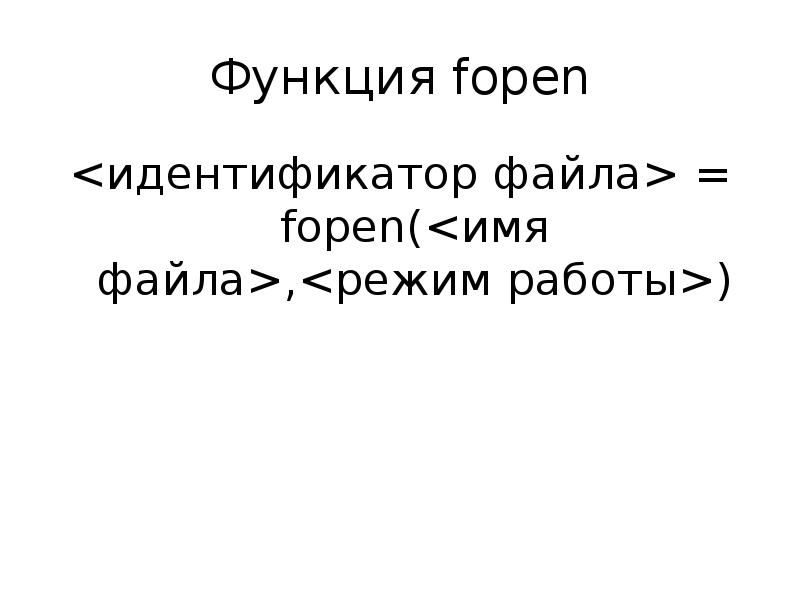

Слайд 11


Функция fopen = fopen(,)
Описание слайда:
Функция fopen = fopen(,)

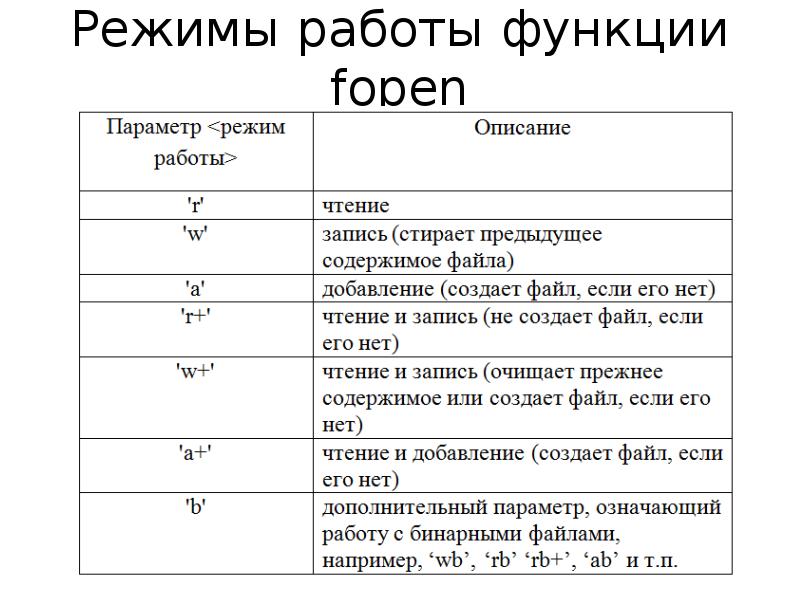

Слайд 12


Режимы работы функции fopen
Описание слайда:
Режимы работы функции fopen

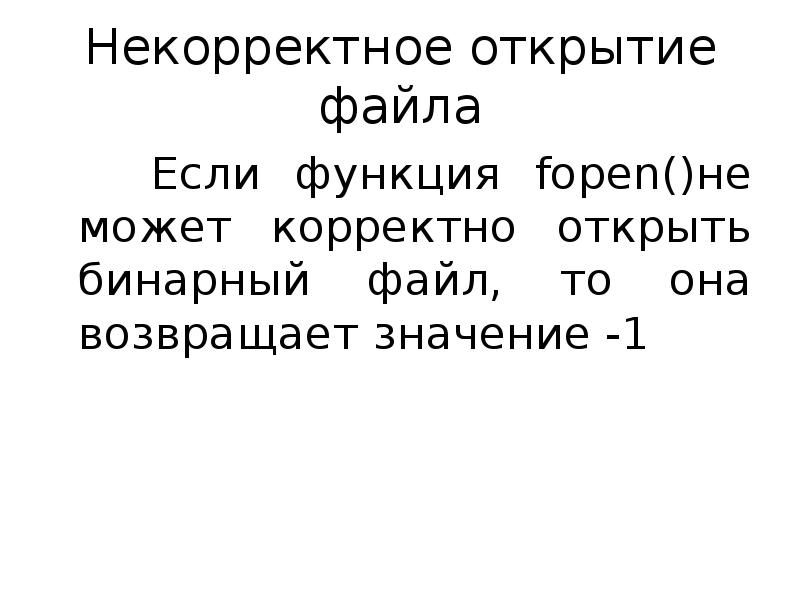

Слайд 13


Некорректное открытие файла Если функция fopen()не может корректно открыть бинарный файл, то она возвращает значение -1
Описание слайда:
Некорректное открытие файла Если функция fopen()не может корректно открыть бинарный файл, то она возвращает значение -1

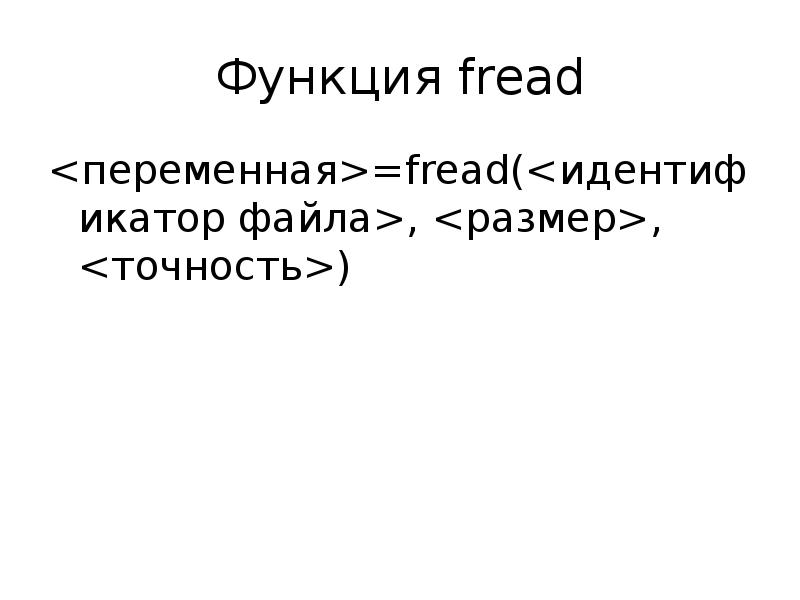

Слайд 14


Функция fread =fread(, , )
Описание слайда:
Функция fread =fread(, , )

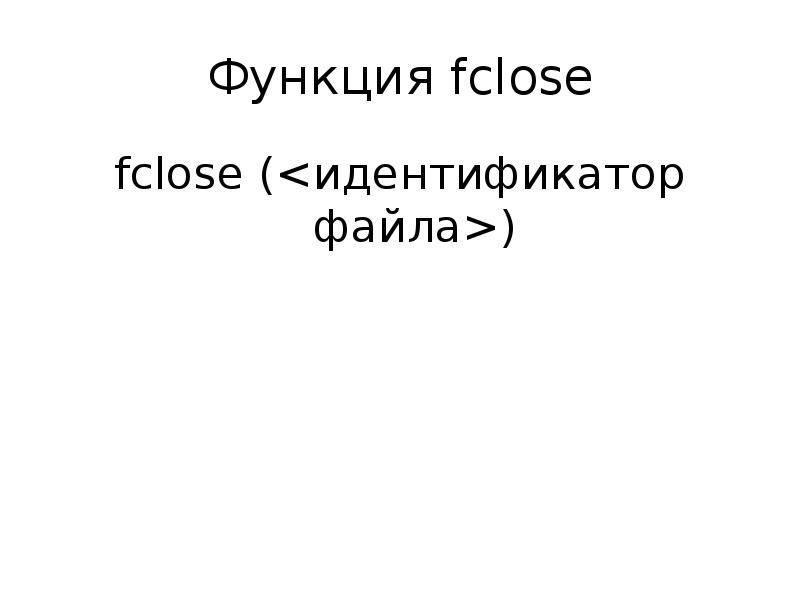

Слайд 15


Функция fclose fclose ()
Описание слайда:
Функция fclose fclose ()

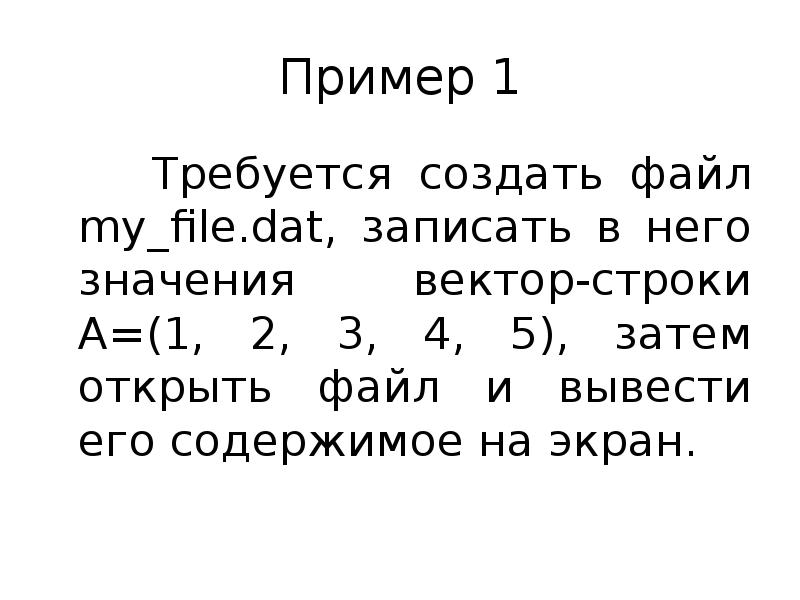

Слайд 16


Пример 1 Требуется создать файл my_file.dat, записать в него значения вектор-строки А=(1, 2, 3, 4, 5), затем открыть файл и вывести его содержимое на...
Описание слайда:
Пример 1 Требуется создать файл my_file.dat, записать в него значения вектор-строки А=(1, 2, 3, 4, 5), затем открыть файл и вывести его содержимое на экран.

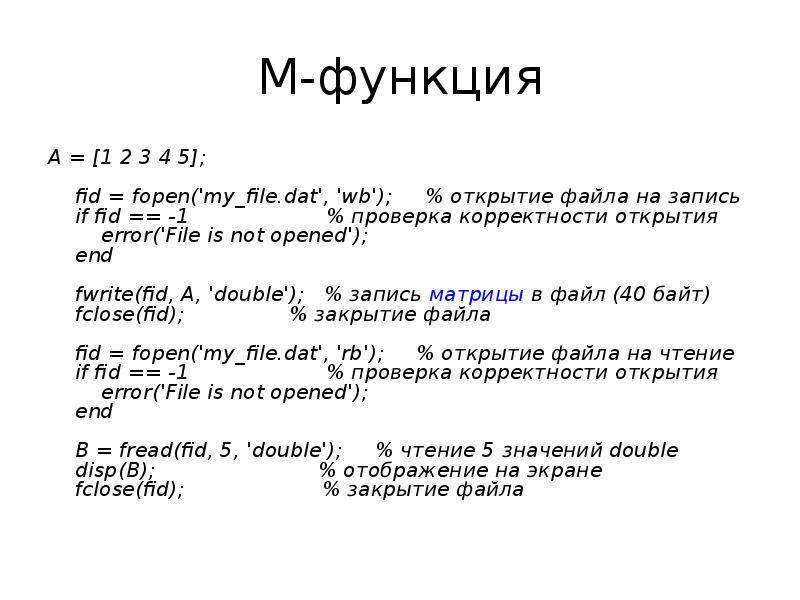

Слайд 17


M-функция A = [1 2 3 4 5]; fid = fopen('my_file.dat', 'wb'); % открытие файла на запись if fid == -1 % проверка корректности открытия error('File is...
Описание слайда:
M-функция A = [1 2 3 4 5]; fid = fopen('my_file.dat', 'wb'); % открытие файла на запись if fid == -1 % проверка корректности открытия error('File is not opened'); end fwrite(fid, A, 'double'); % запись матрицы в файл (40 байт) fclose(fid); % закрытие файла fid = fopen('my_file.dat', 'rb'); % открытие файла на чтение if fid == -1 % проверка корректности открытия error('File is not opened'); end B = fread(fid, 5, 'double'); % чтение 5 значений double disp(B); % отображение на экране fclose(fid); % закрытие файла

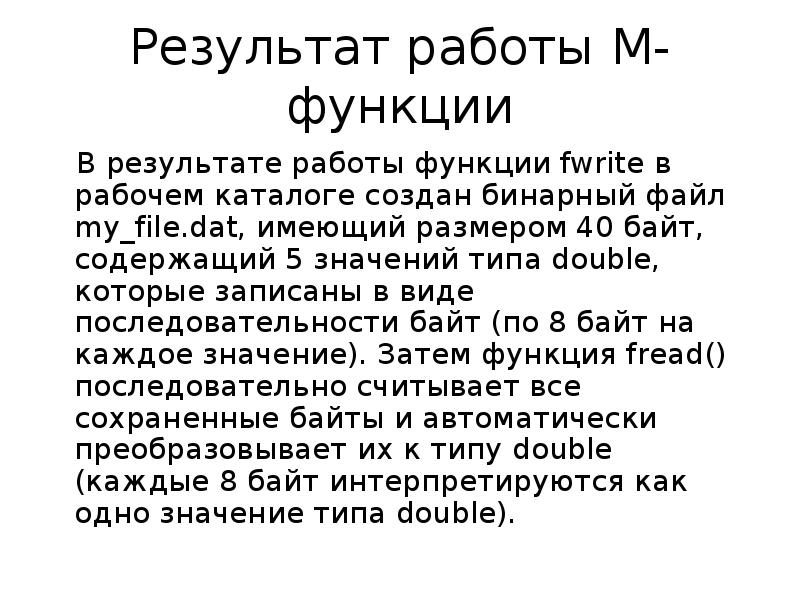

Слайд 18


Результат работы M-функции В результате работы функции fwrite в рабочем каталоге создан бинарный файл my_file.dat, имеющий размером 40 байт,...
Описание слайда:
Результат работы M-функции В результате работы функции fwrite в рабочем каталоге создан бинарный файл my_file.dat, имеющий размером 40 байт, содержащий 5 значений типа double, которые записаны в виде последовательности байт (по 8 байт на каждое значение). Затем функция fread() последовательно считывает все сохраненные байты и автоматически преобразовывает их к типу double (каждые 8 байт интерпретируются как одно значение типа double).

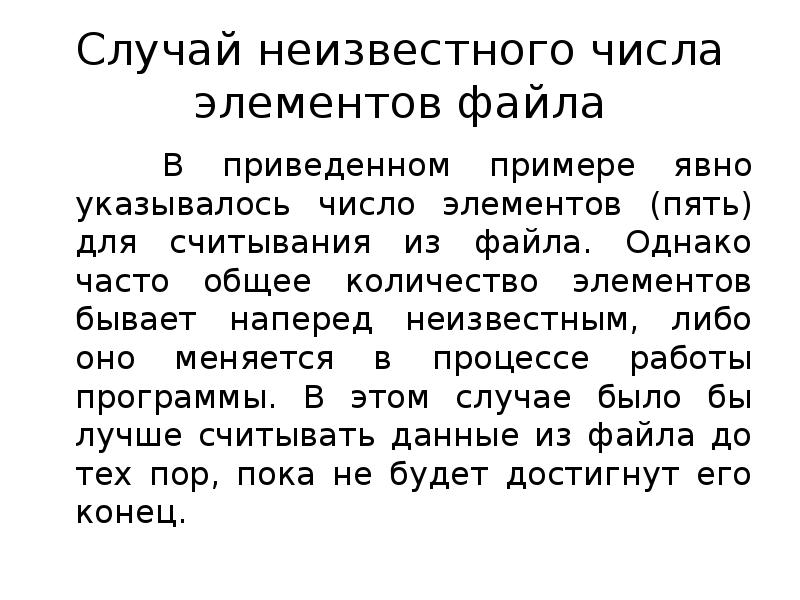

Слайд 19


Случай неизвестного числа элементов файла В приведенном примере явно указывалось число элементов (пять) для считывания из файла. Однако часто общее...
Описание слайда:
Случай неизвестного числа элементов файла В приведенном примере явно указывалось число элементов (пять) для считывания из файла. Однако часто общее количество элементов бывает наперед неизвестным, либо оно меняется в процессе работы программы. В этом случае было бы лучше считывать данные из файла до тех пор, пока не будет достигнут его конец.

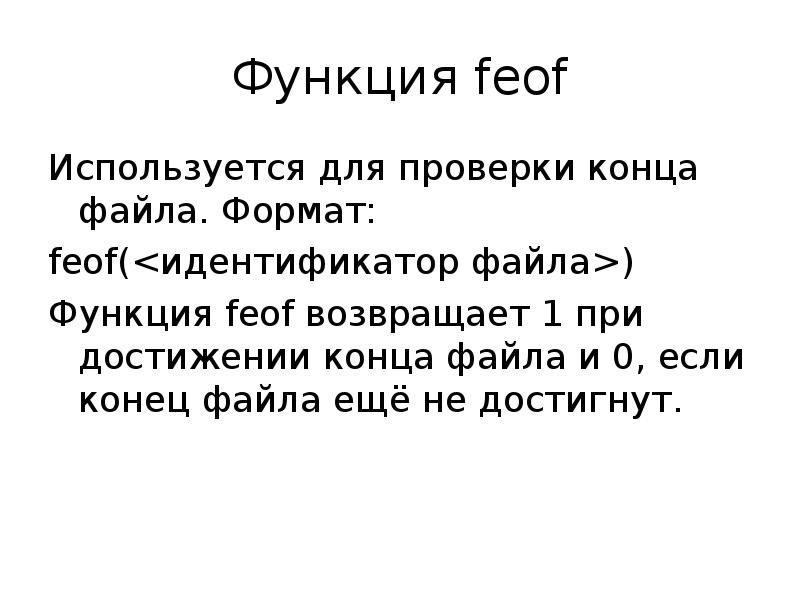

Слайд 20


Функция feof Используется для проверки конца файла. Формат: feof() Функция feof возвращает 1 при достижении конца файла и 0, если конец файла ещё не...
Описание слайда:
Функция feof Используется для проверки конца файла. Формат: feof() Функция feof возвращает 1 при достижении конца файла и 0, если конец файла ещё не достигнут.

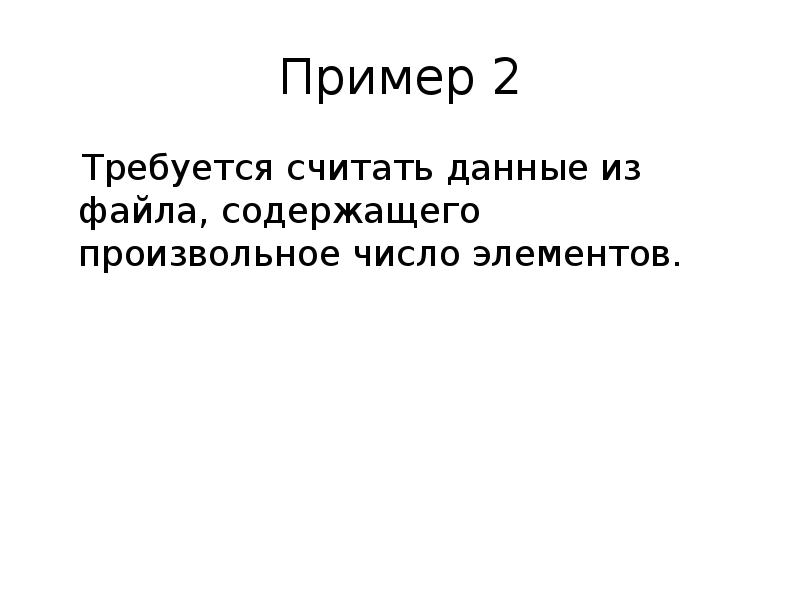

Слайд 21


Пример 2 Требуется считать данные из файла, содержащего произвольное число элементов.
Описание слайда:
Пример 2 Требуется считать данные из файла, содержащего произвольное число элементов.

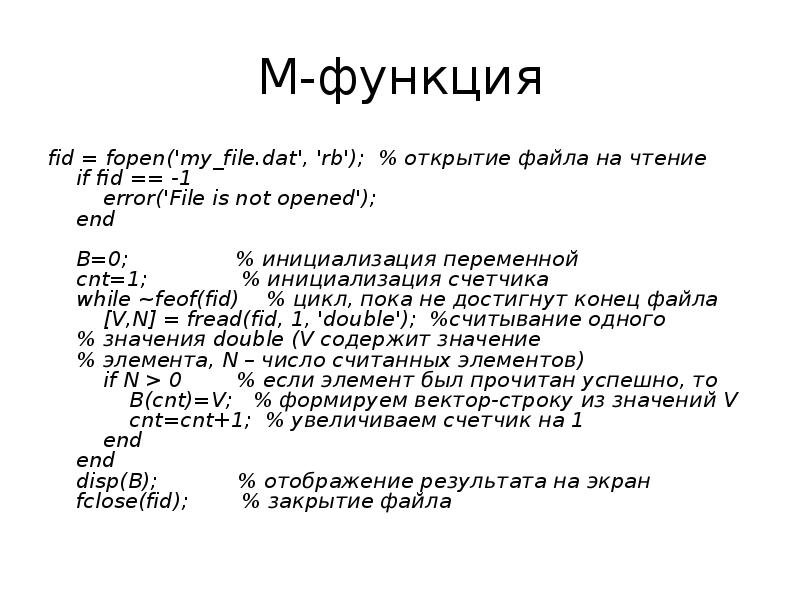

Слайд 22


M-функция fid = fopen('my_file.dat', 'rb'); % открытие файла на чтение if fid == -1 error('File is not opened'); end B=0; % инициализация переменной...
Описание слайда:
M-функция fid = fopen('my_file.dat', 'rb'); % открытие файла на чтение if fid == -1 error('File is not opened'); end B=0; % инициализация переменной cnt=1; % инициализация счетчика while ~feof(fid) % цикл, пока не достигнут конец файла [V,N] = fread(fid, 1, 'double'); %считывание одного % значения double (V содержит значение % элемента, N – число считанных элементов) if N > 0 % если элемент был прочитан успешно, то B(cnt)=V; % формируем вектор-строку из значений V cnt=cnt+1; % увеличиваем счетчик на 1 end end disp(B); % отображение результата на экран fclose(fid); % закрытие файла

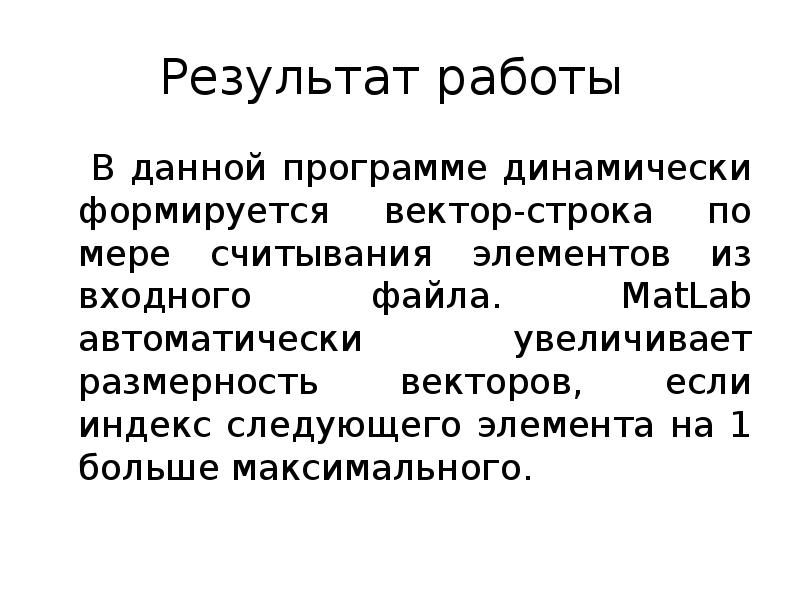

Слайд 23


Результат работы В данной программе динамически формируется вектор-строка по мере считывания элементов из входного файла. MatLab автоматически...
Описание слайда:
Результат работы В данной программе динамически формируется вектор-строка по мере считывания элементов из входного файла. MatLab автоматически увеличивает размерность векторов, если индекс следующего элемента на 1 больше максимального.

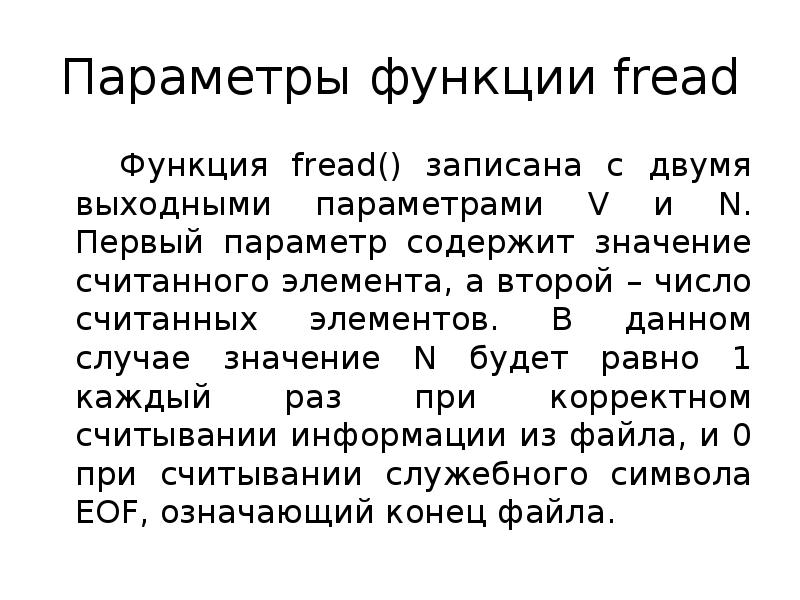

Слайд 24


Параметры функции fread Функция fread() записана с двумя выходными параметрами V и N. Первый параметр содержит значение считанного элемента, а второй...
Описание слайда:
Параметры функции fread Функция fread() записана с двумя выходными параметрами V и N. Первый параметр содержит значение считанного элемента, а второй – число считанных элементов. В данном случае значение N будет равно 1 каждый раз при корректном считывании информации из файла, и 0 при считывании служебного символа EOF, означающий конец файла.

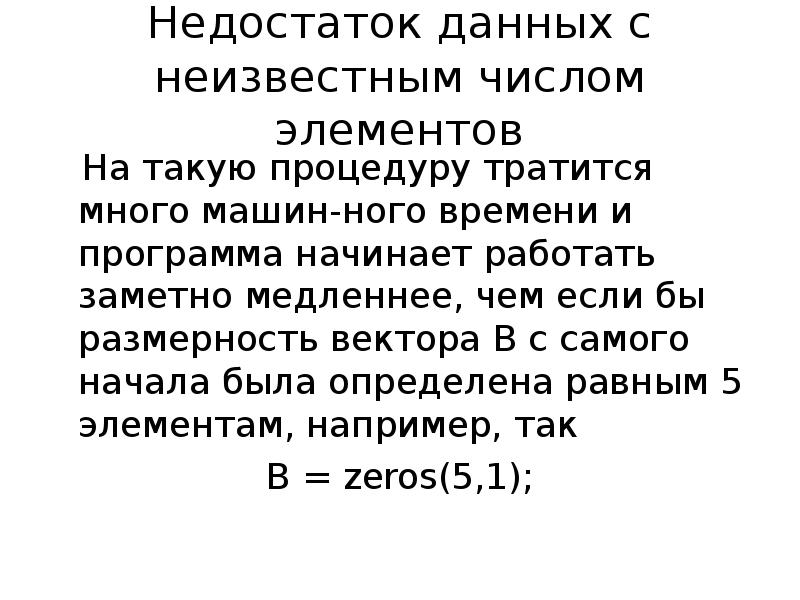

Слайд 25


Недостаток данных с неизвестным числом элементов На такую процедуру тратится много машин-ного времени и программа начинает работать заметно...
Описание слайда:
Недостаток данных с неизвестным числом элементов На такую процедуру тратится много машин-ного времени и программа начинает работать заметно медленнее, чем если бы размерность вектора B с самого начала была определена равным 5 элементам, например, так B = zeros(5,1);

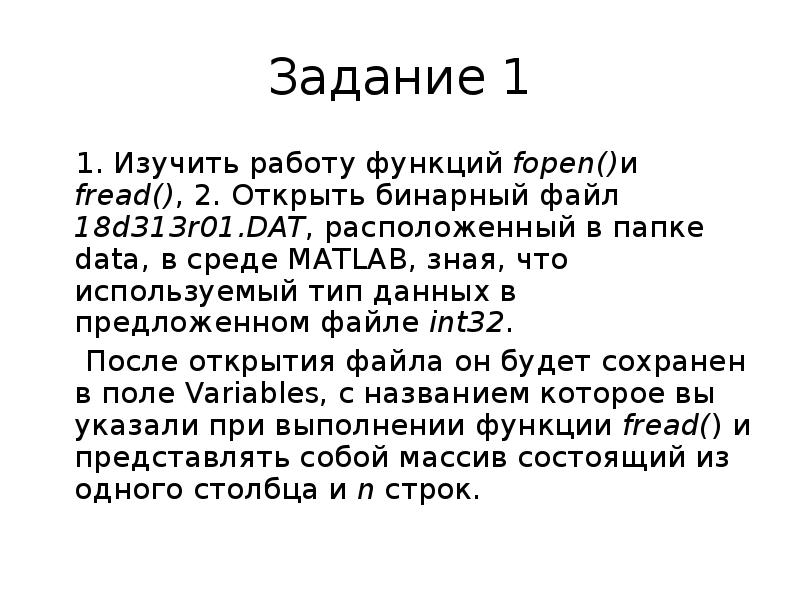

Слайд 26


Задание 1 1. Изучить работу функций fopen()и fread(), 2. Открыть бинарный файл 18d313r01.DAT, расположенный в папке data, в среде MATLAB, зная, что...
Описание слайда:
Задание 1 1. Изучить работу функций fopen()и fread(), 2. Открыть бинарный файл 18d313r01.DAT, расположенный в папке data, в среде MATLAB, зная, что используемый тип данных в предложенном файле int32. После открытия файла он будет сохранен в поле Variables, с названием которое вы указали при выполнении функции fread() и представлять собой массив состоящий из одного столбца и n строк.
