Слайд 1

Описание слайда:

Процессы, происходящие при плавке и литье металлов

Слайд 2

Описание слайда:

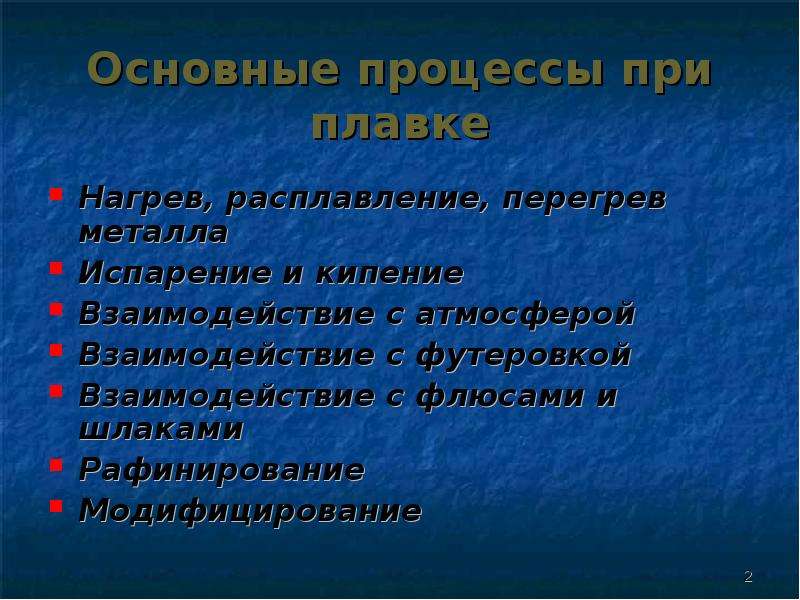

Основные процессы при плавке Нагрев, расплавление, перегрев металла Испарение и кипение Взаимодействие с атмосферой Взаимодействие с футеровкой Взаимодействие с флюсами и шлаками Рафинирование Модифицирование

Слайд 3

Описание слайда:

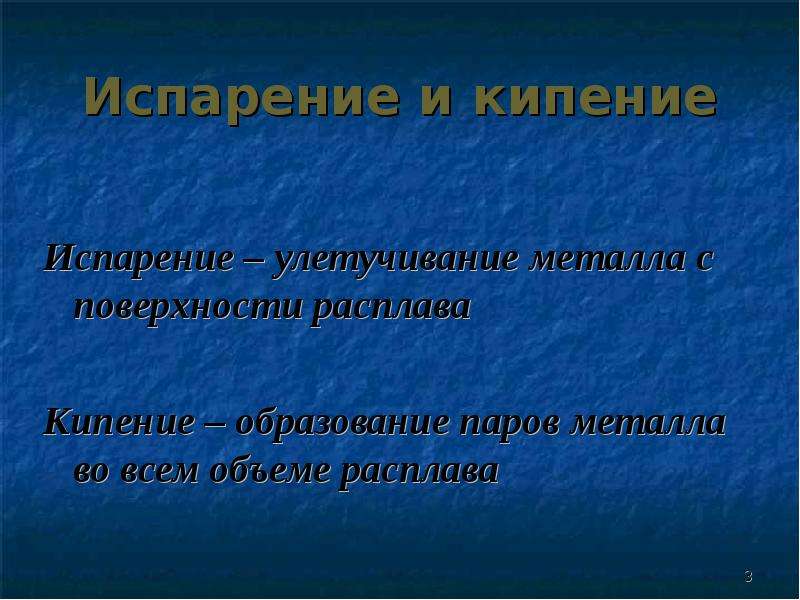

Испарение и кипение Испарение – улетучивание металла с поверхности расплава Кипение – образование паров металла во всем объеме расплава

Слайд 4

Описание слайда:

Скорость испарения при плавке Скорость испарения при плавке V = k (p0 – p׳) / pобщ Количество испарившегося металла (закон Дальтона) M = k S (p0 – p׳) τ / pобщ

Слайд 5

Описание слайда:

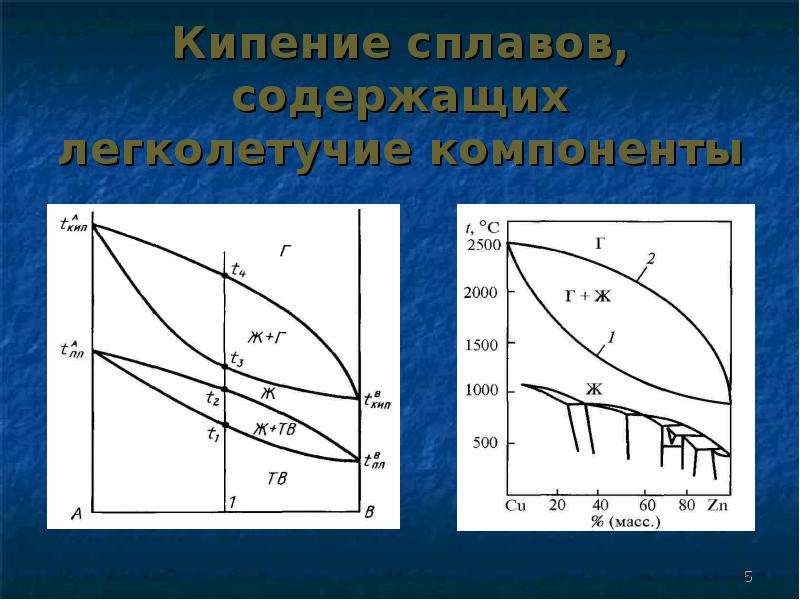

Кипение сплавов, содержащих легколетучие компоненты

Слайд 6

Описание слайда:

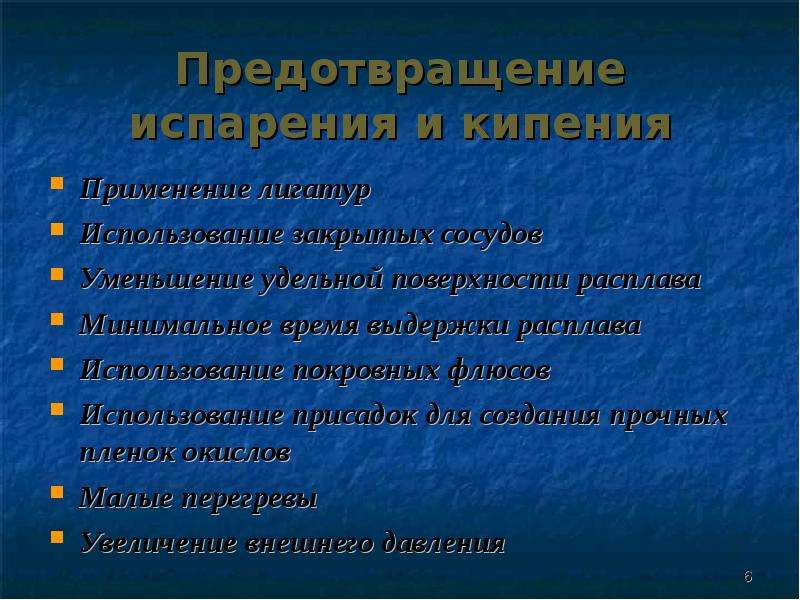

Предотвращение испарения и кипения Применение лигатур Использование закрытых сосудов Уменьшение удельной поверхности расплава Минимальное время выдержки расплава Использование покровных флюсов Использование присадок для создания прочных пленок окислов Малые перегревы Увеличение внешнего давления

Слайд 7

Описание слайда:

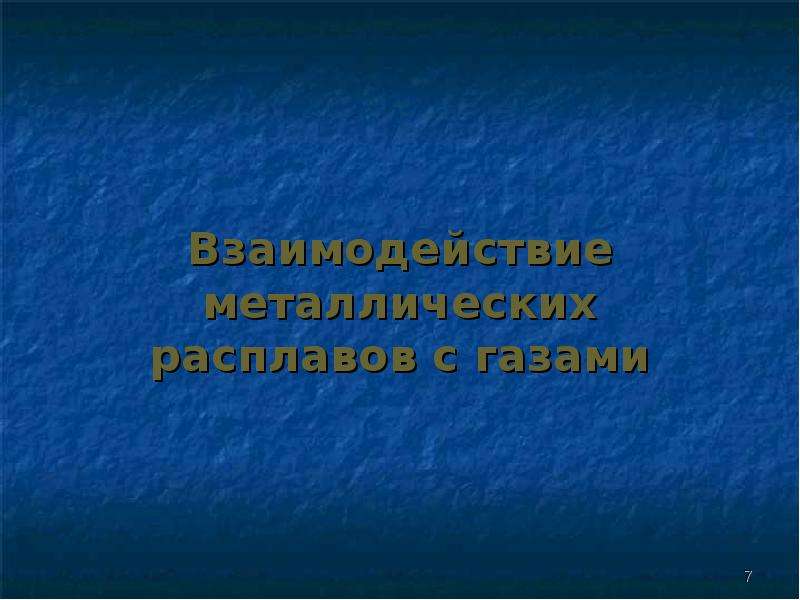

Взаимодействие металлических расплавов с газами

Слайд 8

Описание слайда:

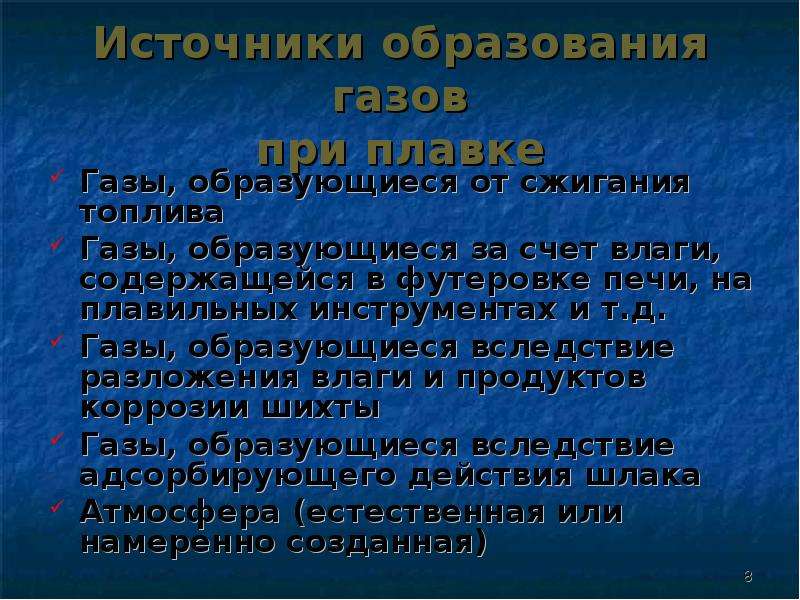

Источники образования газов при плавке Газы, образующиеся от сжигания топлива Газы, образующиеся за счет влаги, содержащейся в футеровке печи, на плавильных инструментах и т.д. Газы, образующиеся вследствие разложения влаги и продуктов коррозии шихты Газы, образующиеся вследствие адсорбирующего действия шлака Атмосфера (естественная или намеренно созданная)

Слайд 9

Описание слайда:

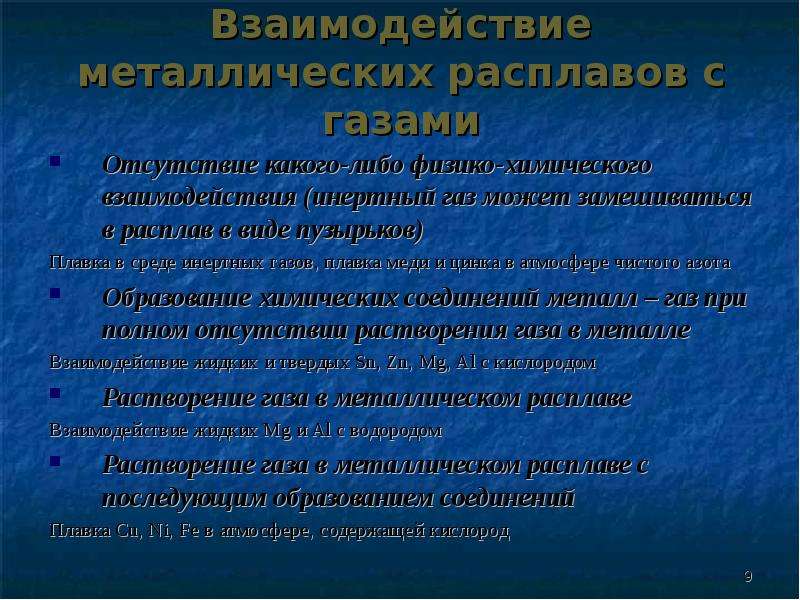

Взаимодействие металлических расплавов с газами Отсутствие какого-либо физико-химического взаимодействия (инертный газ может замешиваться в расплав в виде пузырьков) Плавка в среде инертных газов, плавка меди и цинка в атмосфере чистого азота Образование химических соединений металл – газ при полном отсутствии растворения газа в металле Взаимодействие жидких и твердых Sn, Zn, Mg, Al с кислородом Растворение газа в металлическом расплаве Взаимодействие жидких Mg и Al с водородом Растворение газа в металлическом расплаве с последующим образованием соединений Плавка Cu, Ni, Fe в атмосфере, содержащей кислород

Слайд 10

Описание слайда:

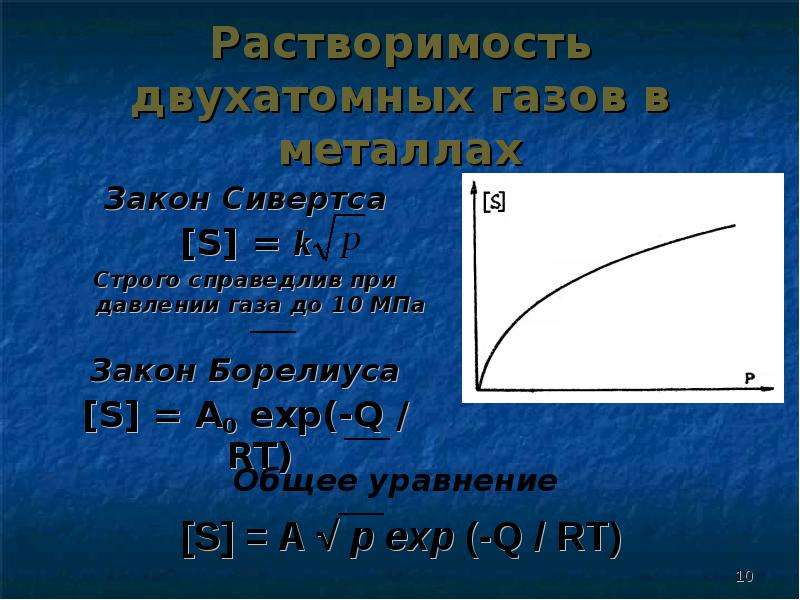

Растворимость двухатомных газов в металлах Закон Сивертса [S] = k Строго справедлив при давлении газа до 10 МПа Закон Борелиуса [S] = A0 exp(-Q / RT)

Слайд 11

Описание слайда:

Содержание растворенного газа в металле в зависимости от температуры при постоянном давлении 1 – Q › 0 (эндотермический) 2 – Q ‹ 0 (экзотермический)

Слайд 12

Описание слайда:

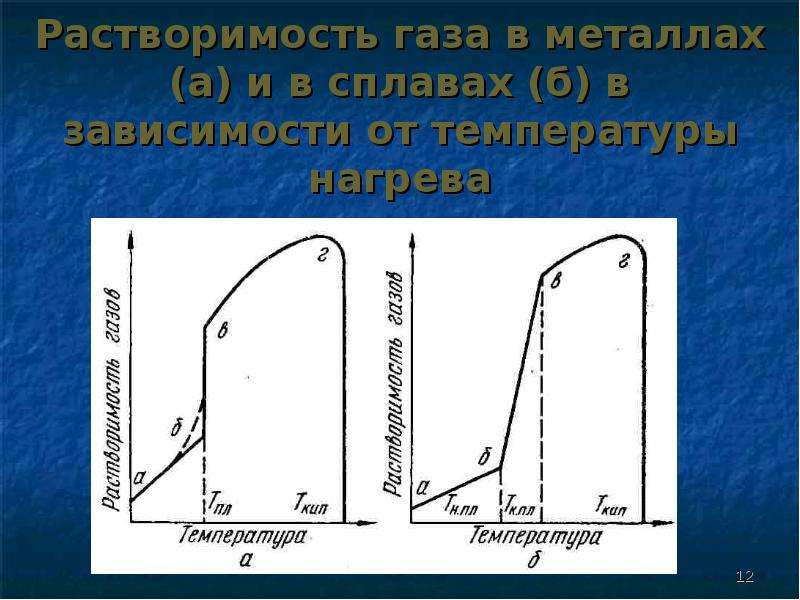

Растворимость газа в металлах (а) и в сплавах (б) в зависимости от температуры нагрева

Слайд 13

Описание слайда:

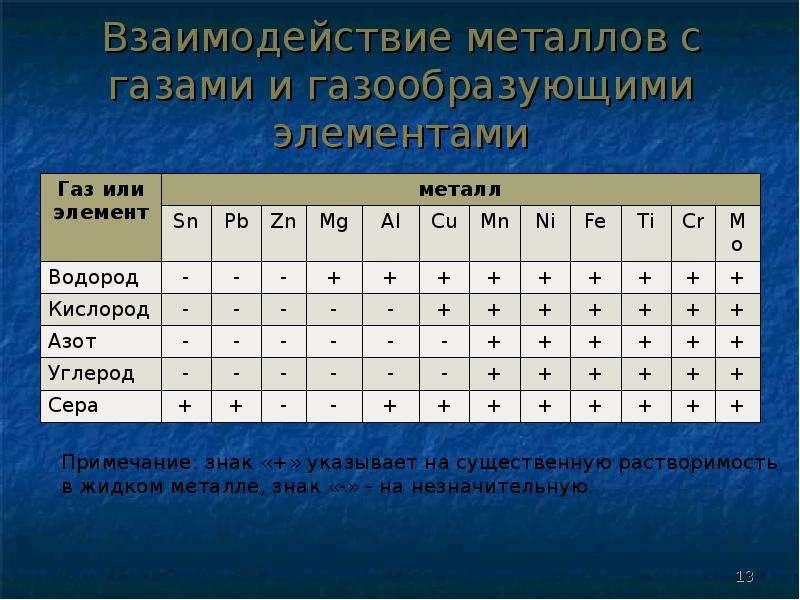

Взаимодействие металлов с газами и газообразующими элементами

Слайд 14

Описание слайда:

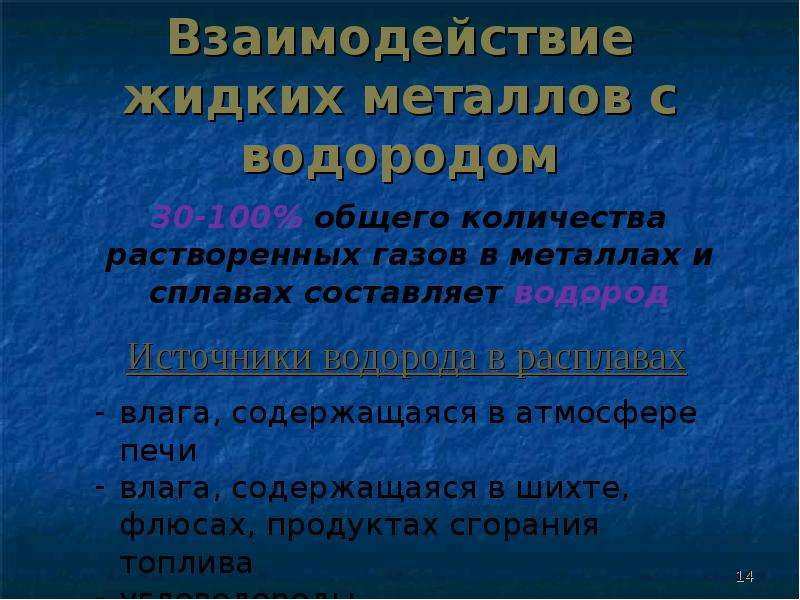

Взаимодействие жидких металлов с водородом

Слайд 15

Описание слайда:

Способность расплавов металлов растворять водород Hg Sn Bi Cd Pb Zn – не образуют растворов с водородом Mg Al Ag Au Cu Mn Ni Fe – растворяют водород в практически значимых количествах; взаимодействие с поглощением тепла Ti V Mo щелочные и щелочно-земельные – взаимодействие с выделением тепла

Слайд 16

Описание слайда:

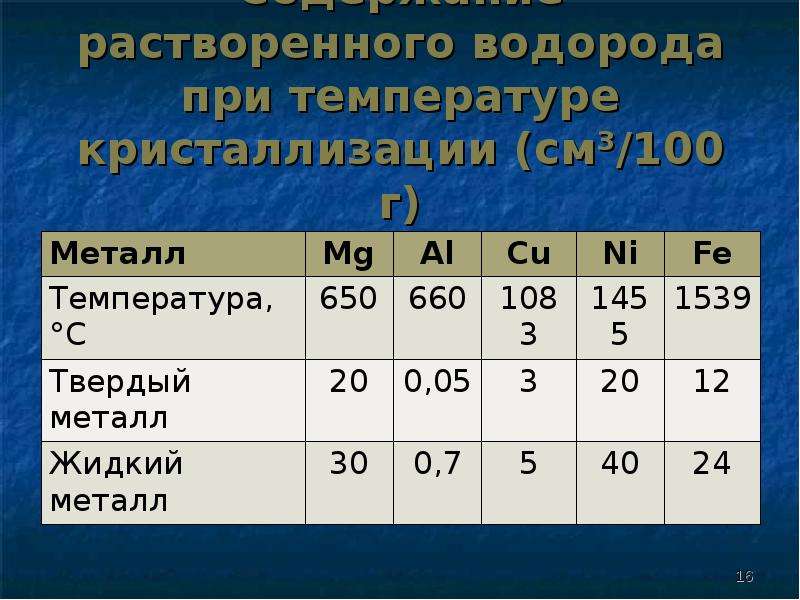

Содержание растворенного водорода при температуре кристаллизации (см³/100 г)

Слайд 17

Описание слайда:

Взаимодействие жидких металлов с кислородом Sn Bi Cd Pb Zn Mg Al – не способны растворять в расплаве кислород Ag Cu Mn Ni Fe Ti V Mo - растворяют значительное количество кислорода в расплаве, после чего начинается образование соответствующих оксидов

Слайд 18

Описание слайда:

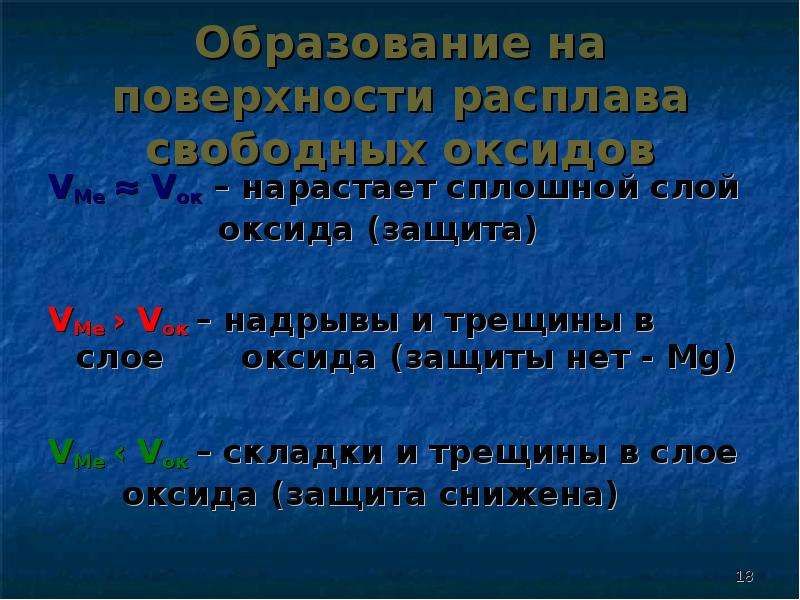

Образование на поверхности расплава свободных оксидов VMe ≈ Vок – нарастает сплошной слой оксида (защита) VMe › Vок – надрывы и трещины в слое оксида (защиты нет - Mg) VMe ‹ Vок – складки и трещины в слое оксида (защита снижена)

Слайд 19

Описание слайда:

Взаимодействие жидких металлов с кислородом

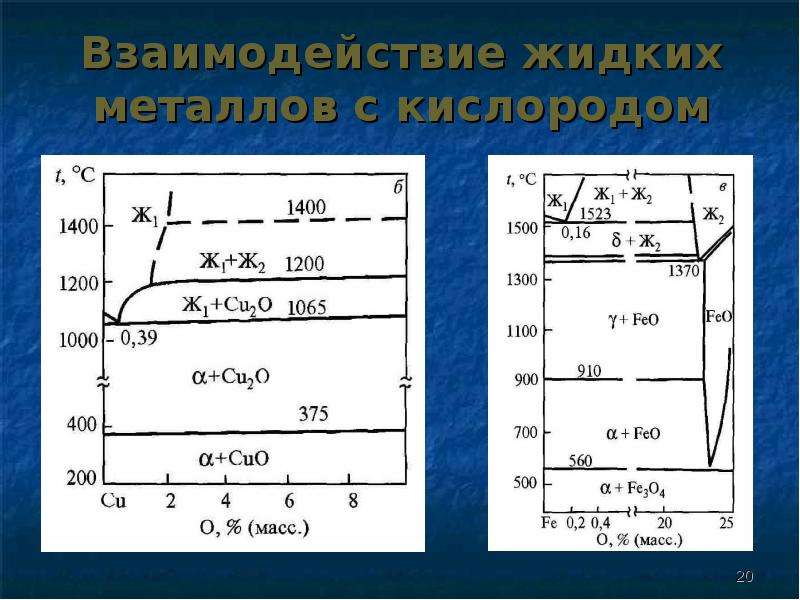

Слайд 20

Описание слайда:

Взаимодействие жидких металлов с кислородом

Слайд 21

Описание слайда:

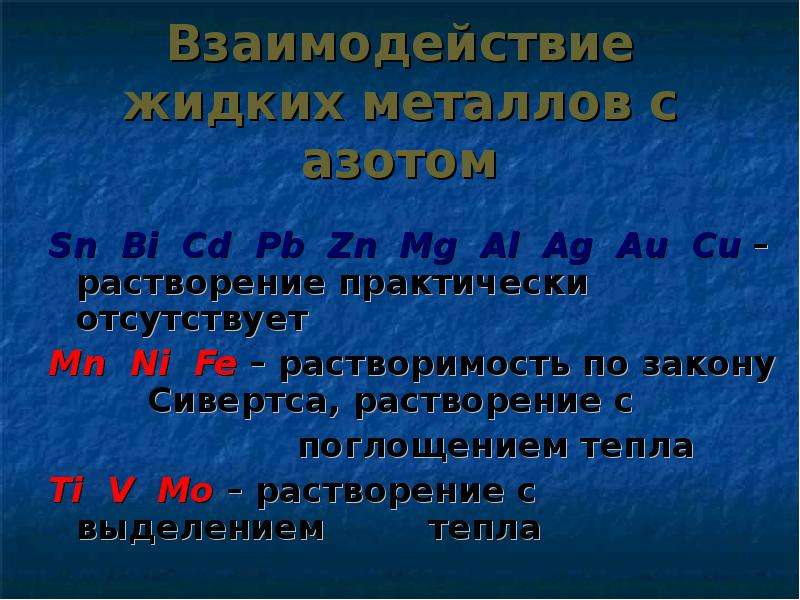

Взаимодействие жидких металлов с азотом Sn Bi Cd Pb Zn Mg Al Ag Au Cu – растворение практически отсутствует Mn Ni Fe – растворимость по закону Сивертса, растворение с поглощением тепла Ti V Mo – растворение с выделением тепла

Слайд 22

Описание слайда:

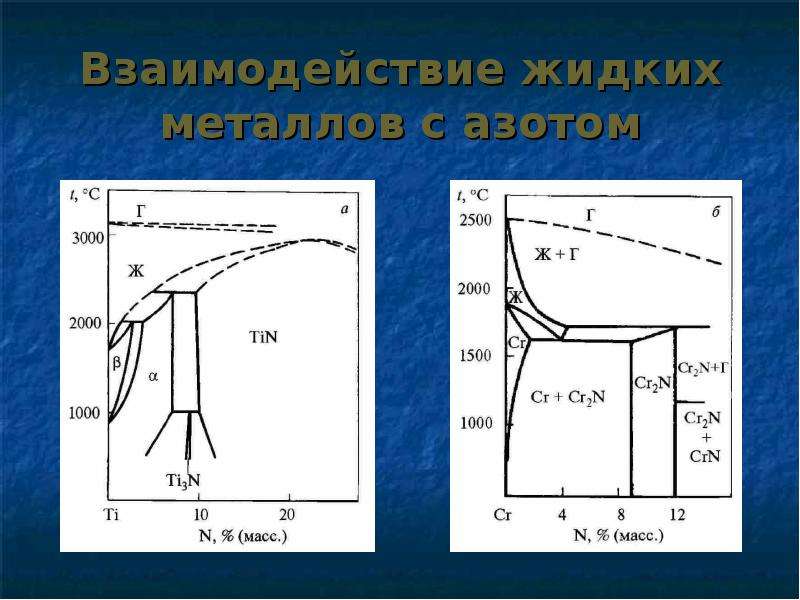

Взаимодействие жидких металлов с азотом

Слайд 23

Описание слайда:

Реакции взаимодействия металлов со сложными газами Me + H2O → MeO + H2 Me + H2O → MeO + [H] Me + H2O → Me +[O] + [H] Me + CO → MeO + C Me + CO → Me + [O] + C Me + CO → Me + [O] + [C] Me + CO2 → MeO + CO

Слайд 24

Описание слайда:

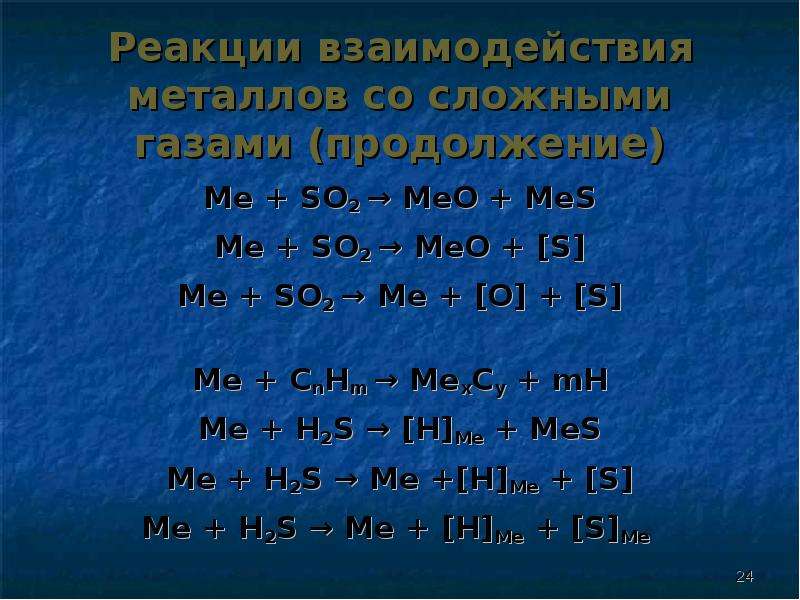

Реакции взаимодействия металлов со сложными газами (продолжение) Me + SO2 → MeO + MeS Me + SO2 → MeO + [S] Me + SO2 → Me + [O] + [S] Me + CnHm → MexCy + mH Me + H2S → [H]Me + MeS Me + H2S → Me +[H]Me + [S] Me + H2S → Me + [H]Me + [S]Me

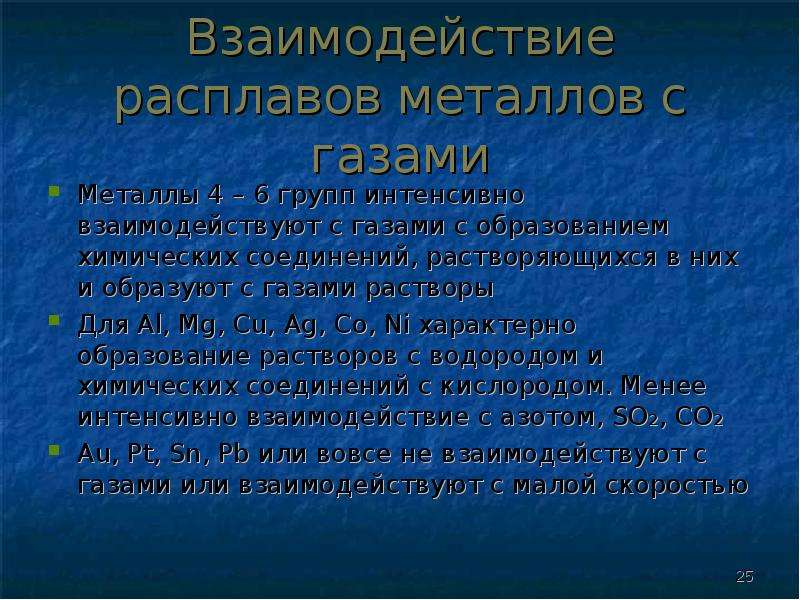

Слайд 25

Описание слайда:

Взаимодействие расплавов металлов с газами Металлы 4 – 6 групп интенсивно взаимодействуют с газами с образованием химических соединений, растворяющихся в них и образуют с газами растворы Для Al, Mg, Cu, Ag, Co, Ni характерно образование растворов с водородом и химических соединений с кислородом. Менее интенсивно взаимодействие с азотом, SO₂, CO₂ Au, Pt, Sn, Pb или вовсе не взаимодействуют с газами или взаимодействуют с малой скоростью

Слайд 26

Описание слайда:

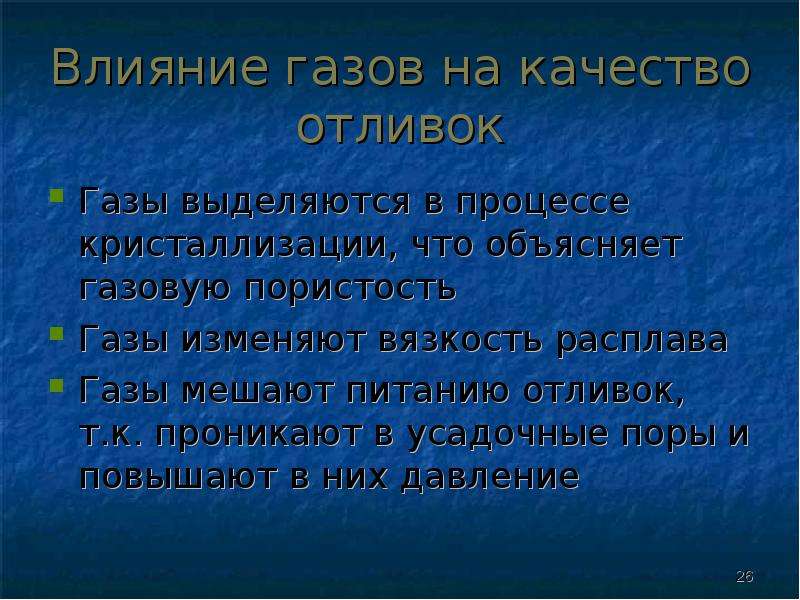

Влияние газов на качество отливок Газы выделяются в процессе кристаллизации, что объясняет газовую пористость Газы изменяют вязкость расплава Газы мешают питанию отливок, т.к. проникают в усадочные поры и повышают в них давление
