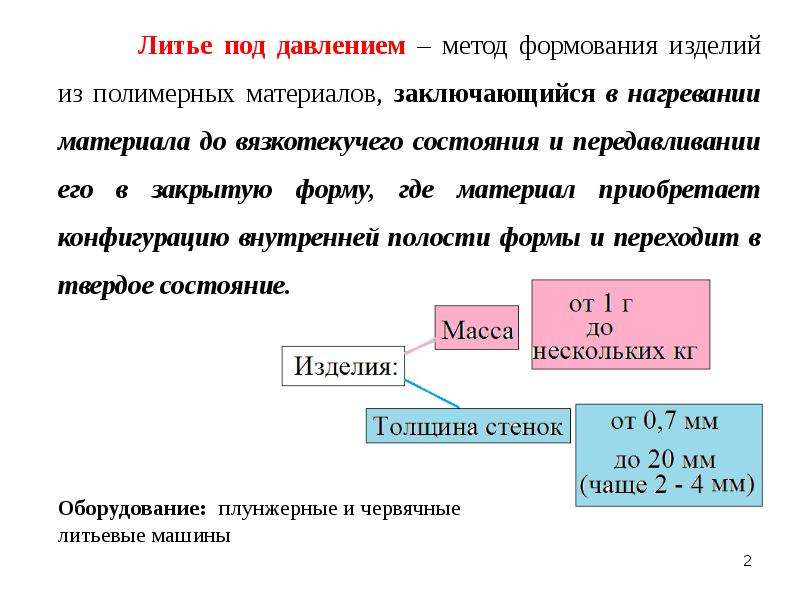

5.3 ЛИТЬЕ ПОД ДАВЛЕНИЕМ ТЕРМОПЛАСТОВ

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

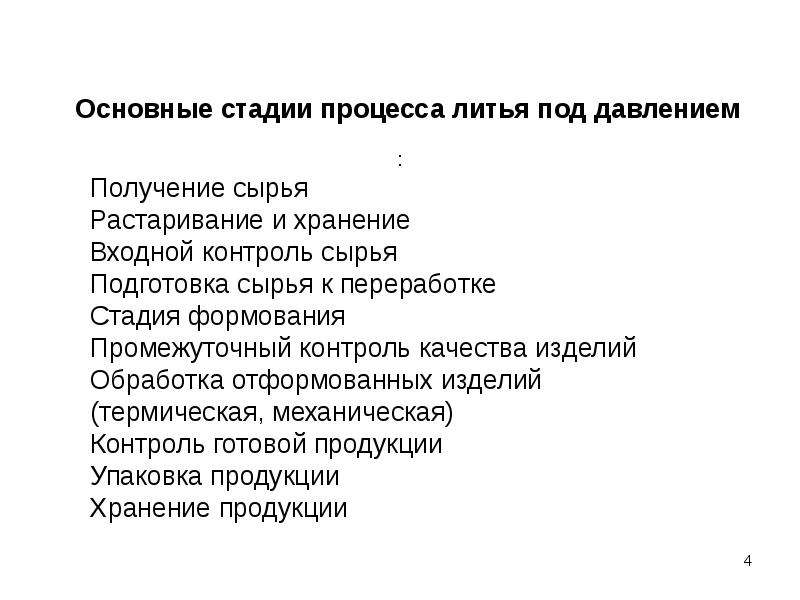

Основные стадии процесса литья под давлением

Слайд 5

Описание слайда:

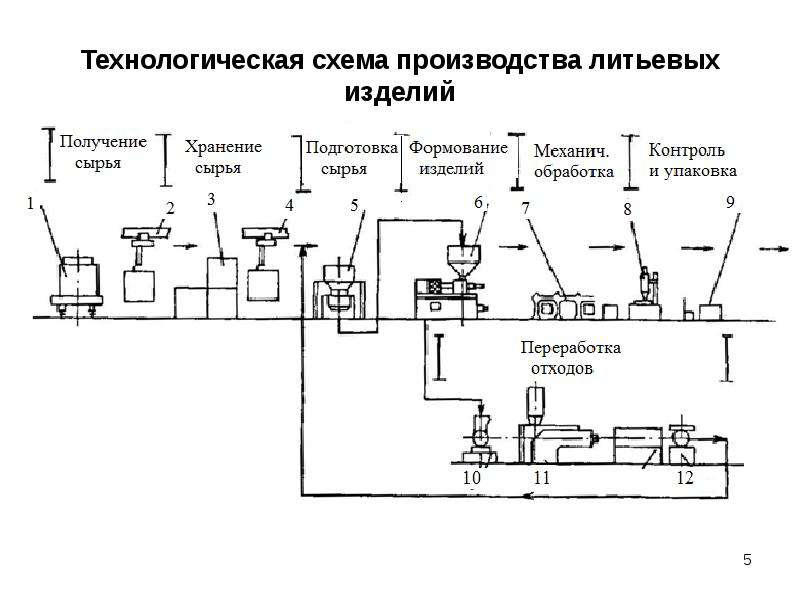

Технологическая схема производства литьевых изделий

Слайд 6

Описание слайда:

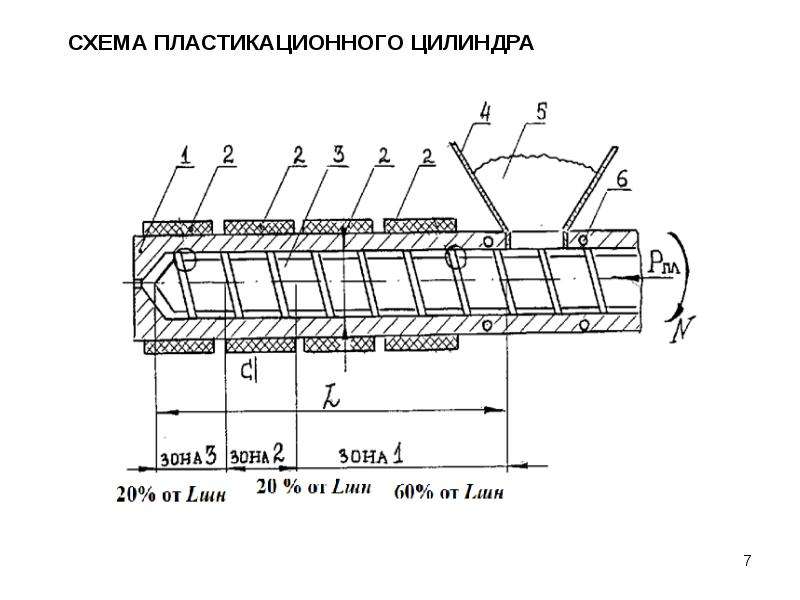

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

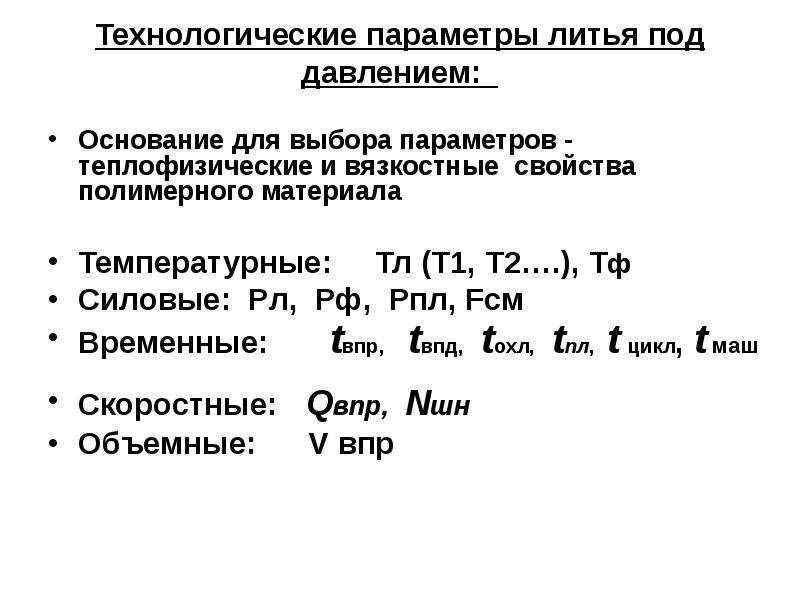

Технологические параметры литья под давлением: Основание для выбора параметров - теплофизические и вязкостные свойства полимерного материала Температурные: Тл (Т1, Т2….), Тф Силовые: Рл, Рф, Рпл, Fсм Временные: tвпр, tвпд, tохл, tпл, t цикл, t маш Скоростные: Qвпр, Nшн Объемные: V впр

Слайд 10

Описание слайда:

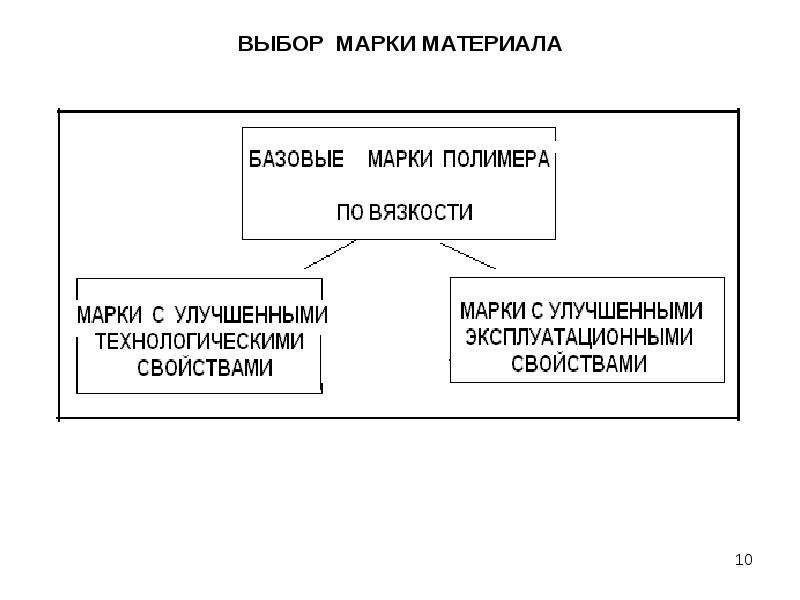

ВЫБОР МАРКИ МАТЕРИАЛА

Слайд 11

Описание слайда:

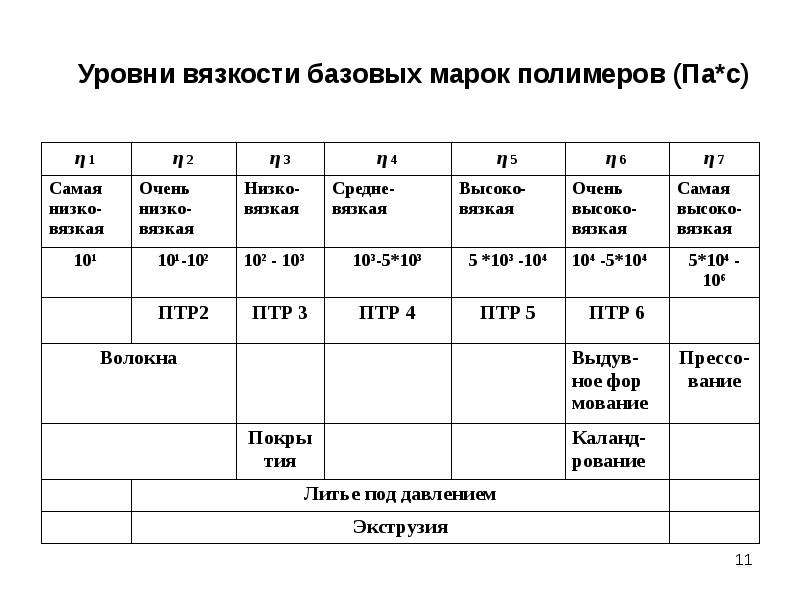

Уровни вязкости базовых марок полимеров (Па*с)

Слайд 12

Описание слайда:

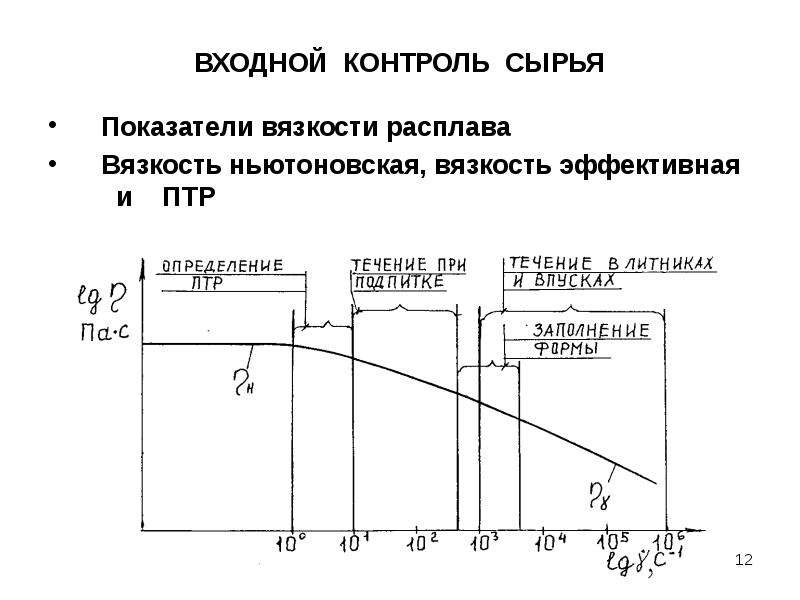

ВХОДНОЙ КОНТРОЛЬ СЫРЬЯ Показатели вязкости расплава Вязкость ньютоновская, вязкость эффективная и ПТР

Слайд 13

Описание слайда:

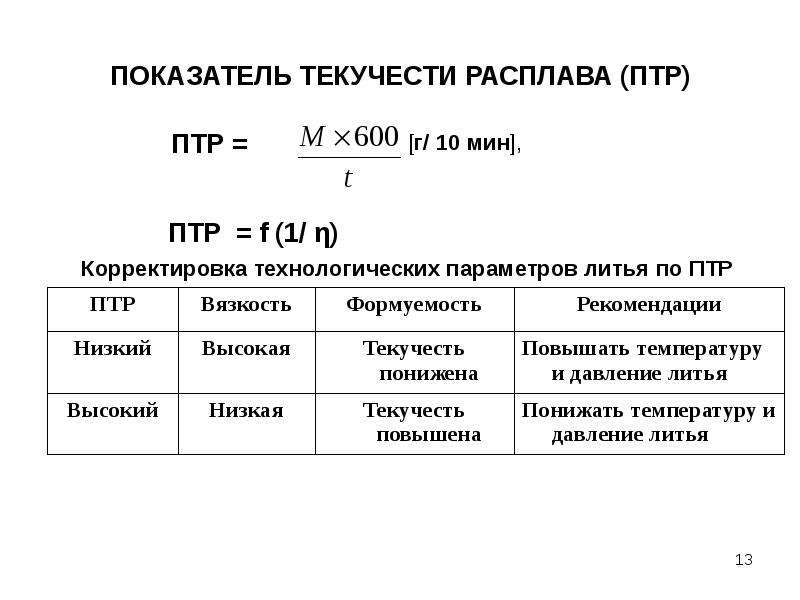

ПОКАЗАТЕЛЬ ТЕКУЧЕСТИ РАСПЛАВА (ПТР) ПТР =

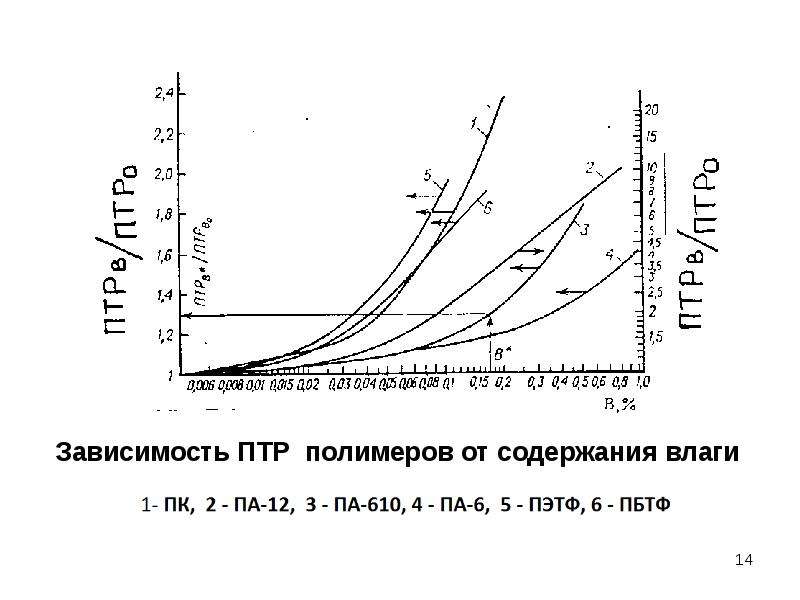

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Корректировка технологических параметров по термостабильности расплава

Слайд 16

Описание слайда:

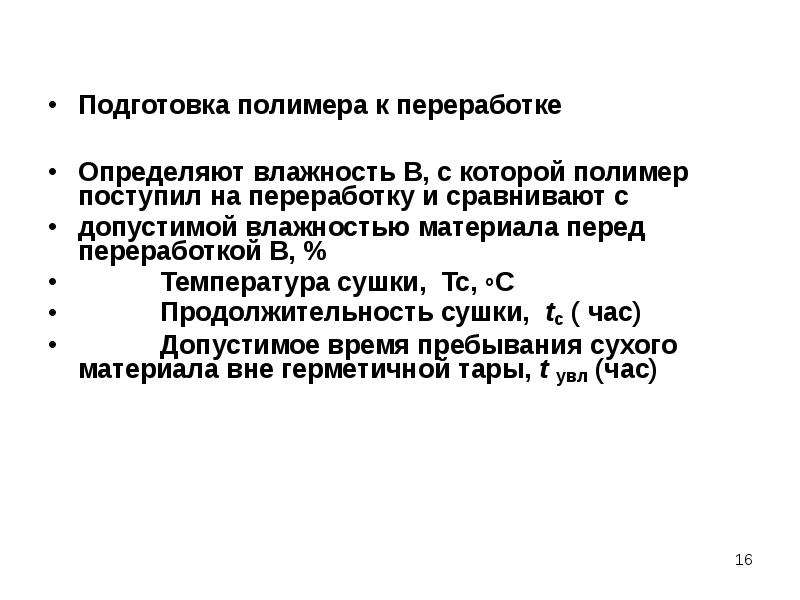

Подготовка полимера к переработке Подготовка полимера к переработке Определяют влажность В, с которой полимер поступил на переработку и сравнивают с допустимой влажностью материала перед переработкой В, % Температура сушки, Тс, оС Продолжительность сушки, tc ( час) Допустимое время пребывания сухого материала вне герметичной тары, t увл (час)

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

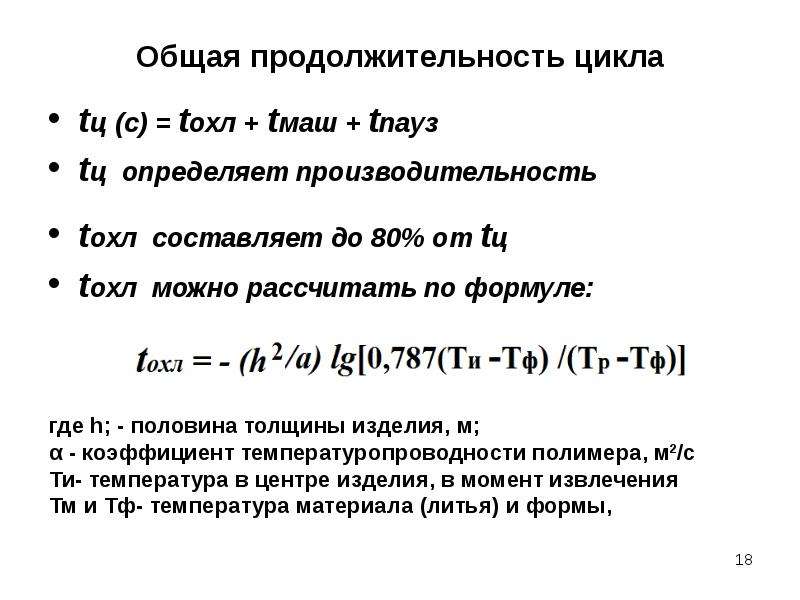

Общая продолжительность цикла tц (с) = tохл + tмаш + tпауз tц определяет производительность tохл составляет до 80% от tц tохл можно рассчитать по формуле:

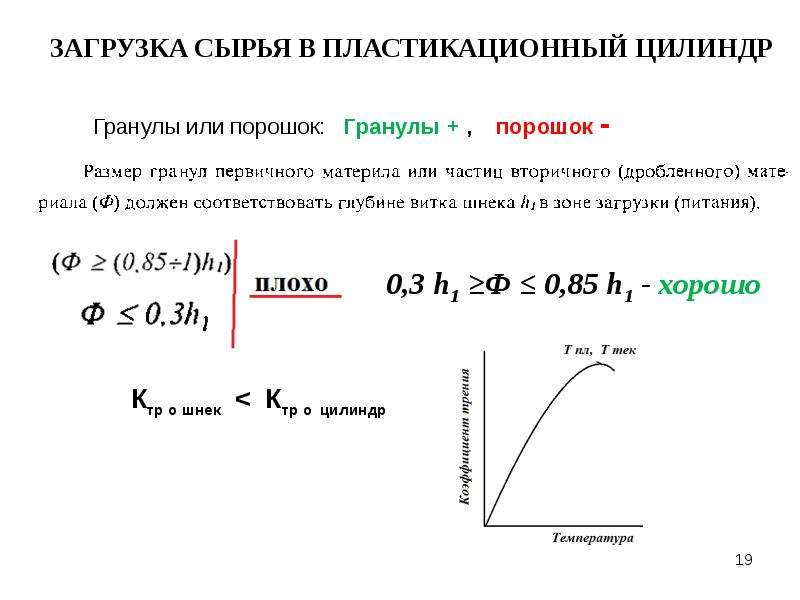

Слайд 19

Описание слайда:

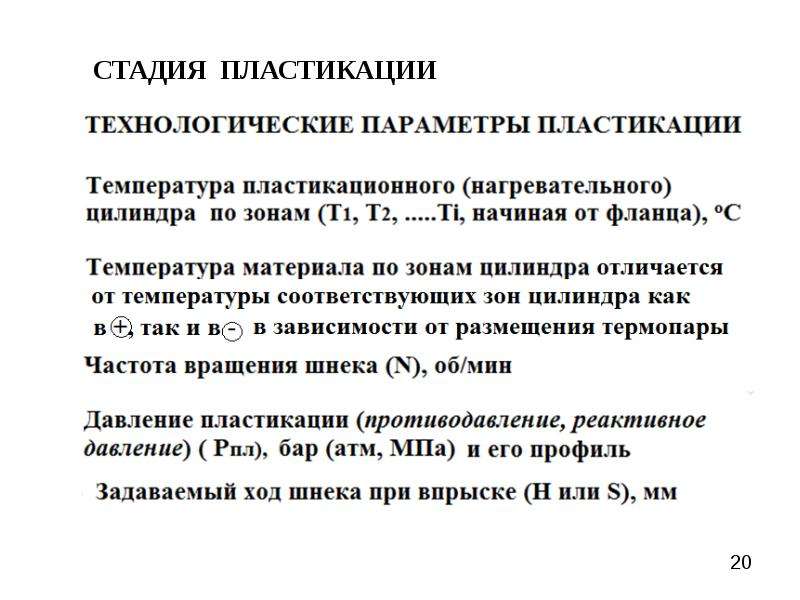

Слайд 20

Описание слайда:

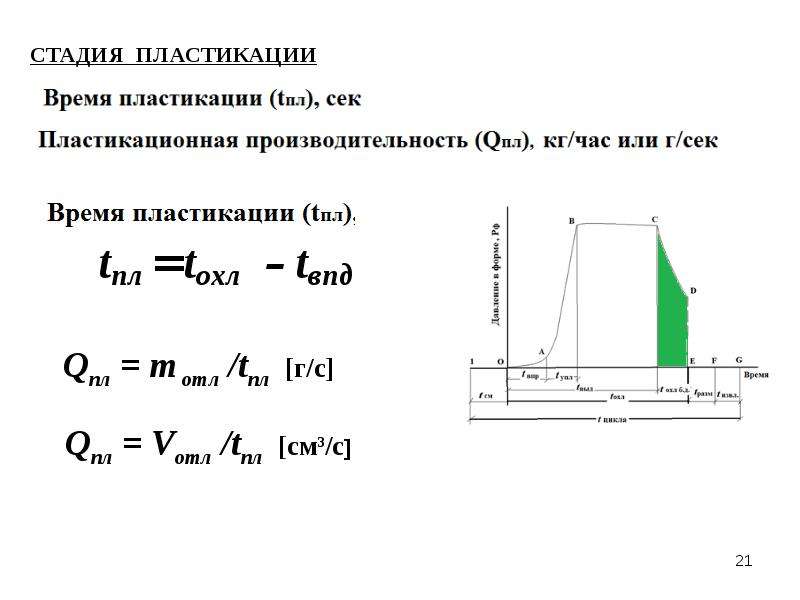

Слайд 21

Описание слайда:

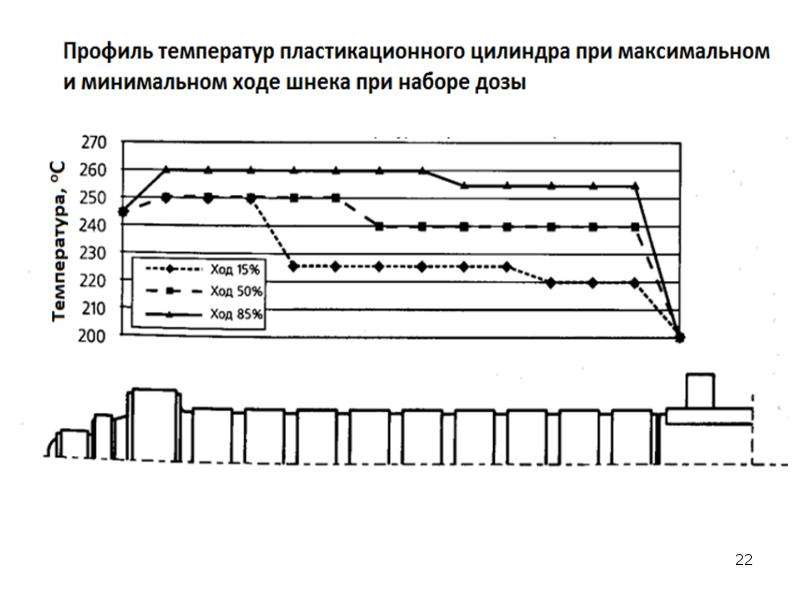

Слайд 22

Описание слайда:

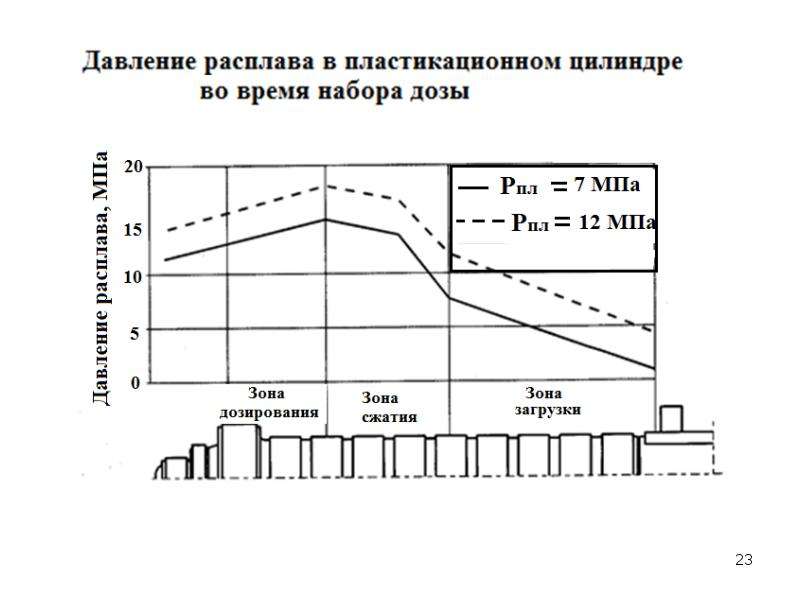

Слайд 23

Описание слайда:

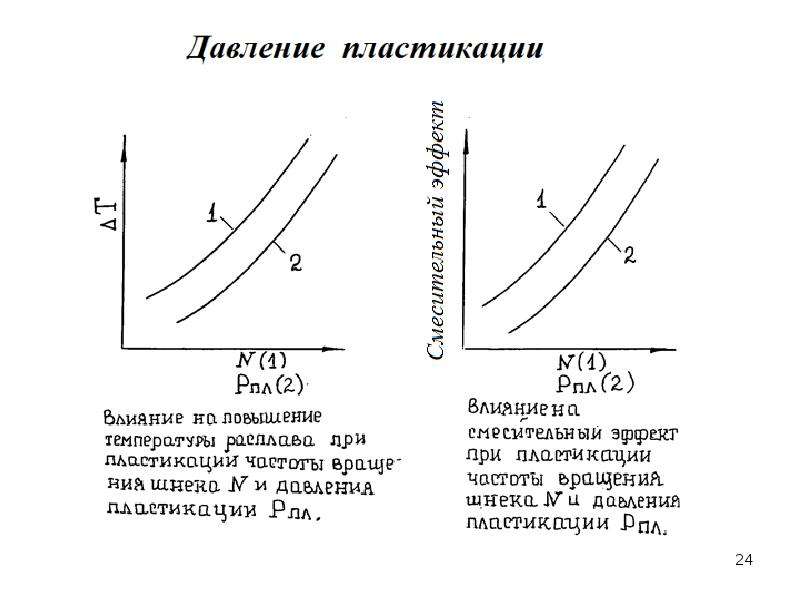

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

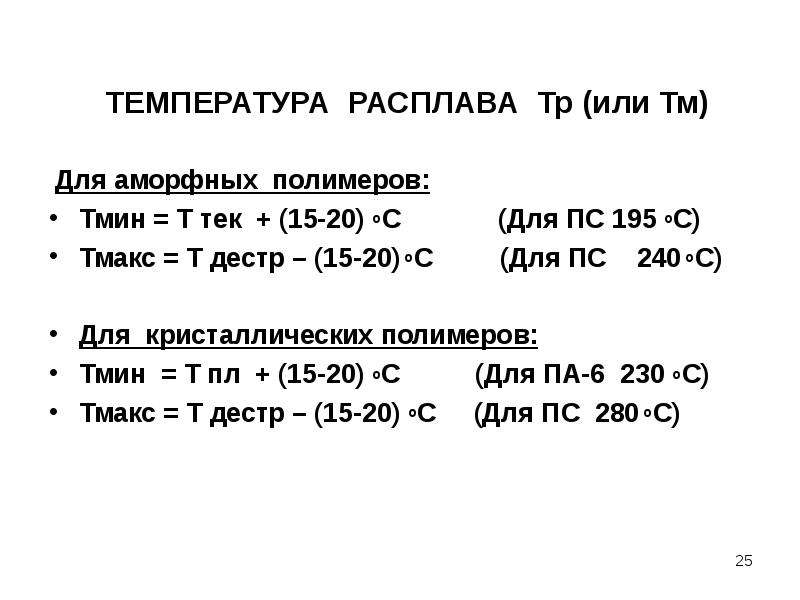

ТЕМПЕРАТУРА РАСПЛАВА Тр (или Тм) Для аморфных полимеров: Тмин = Т тек + (15-20) оС (Для ПС 195 оС) Тмакс = Т дестр – (15-20) оС (Для ПС 240 оС) Для кристаллических полимеров: Тмин = Т пл + (15-20) оС (Для ПА-6 230 оС) Тмакс = Т дестр – (15-20) оС (Для ПС 280 оС)

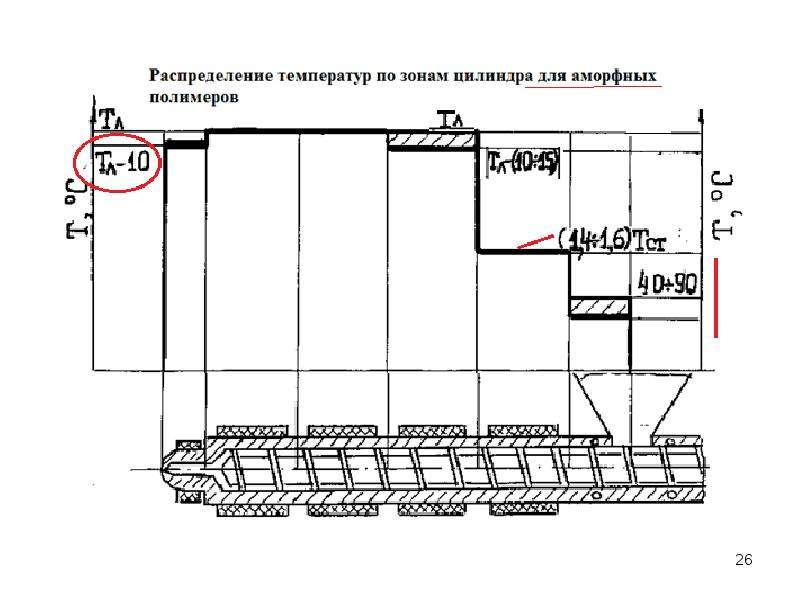

Слайд 26

Описание слайда:

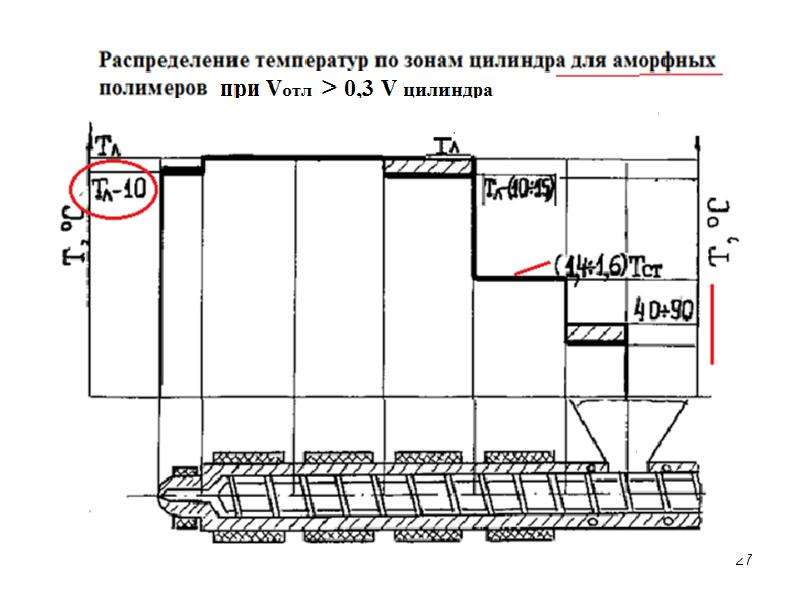

Слайд 27

Описание слайда:

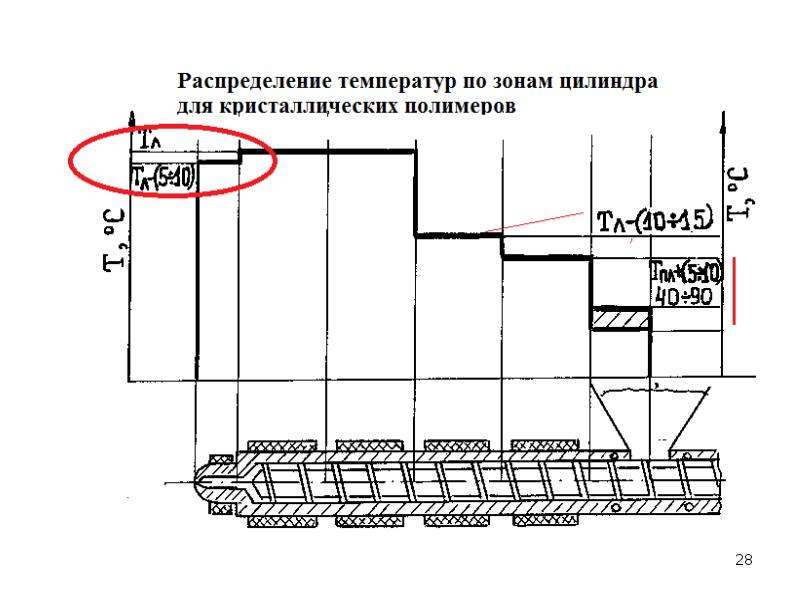

Слайд 28

Описание слайда:

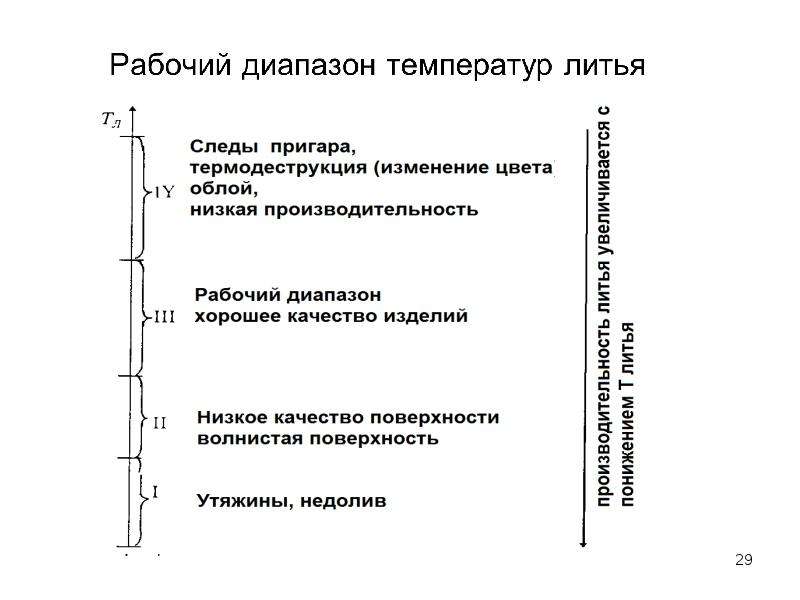

Слайд 29

Описание слайда:

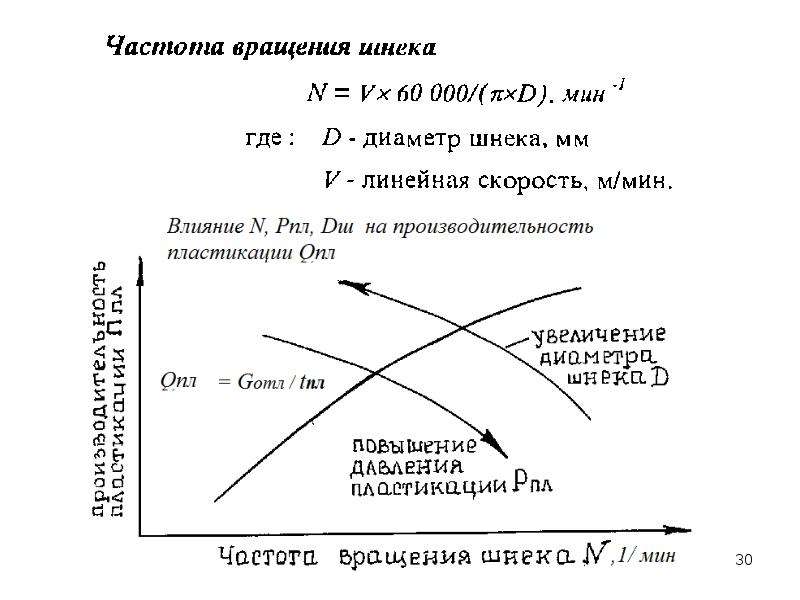

Слайд 30

Описание слайда:

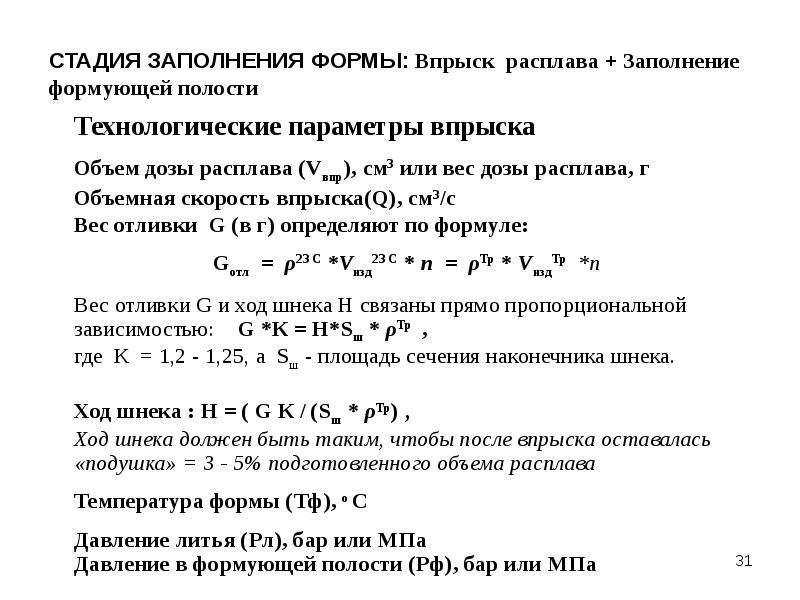

Слайд 31

Описание слайда:

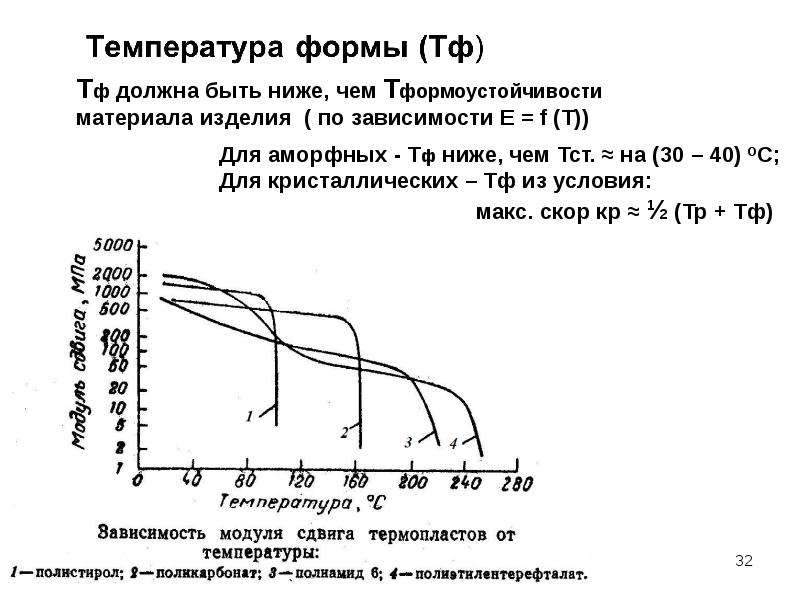

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

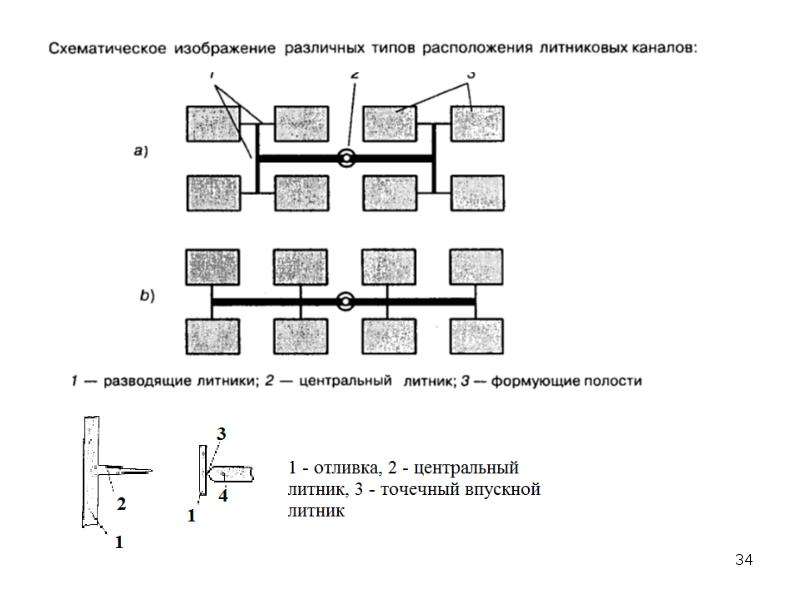

Слайд 34

Описание слайда:

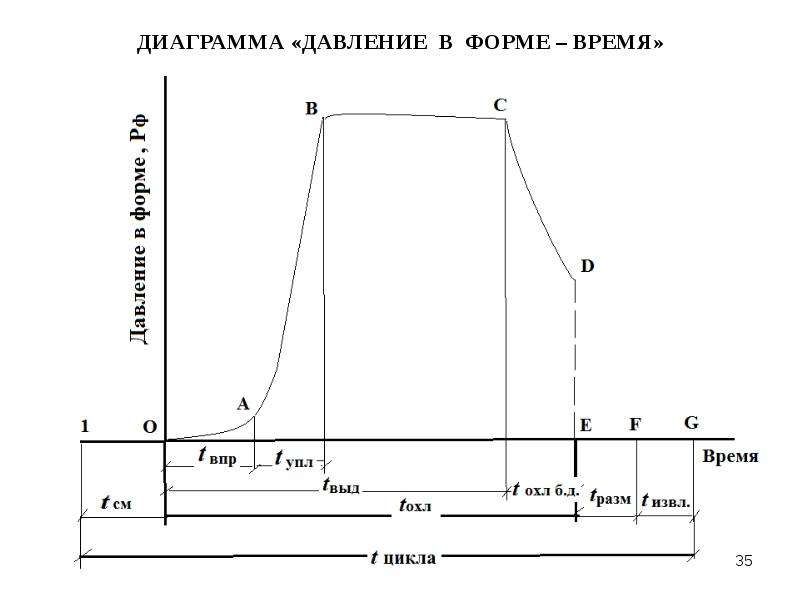

Слайд 35

Описание слайда:

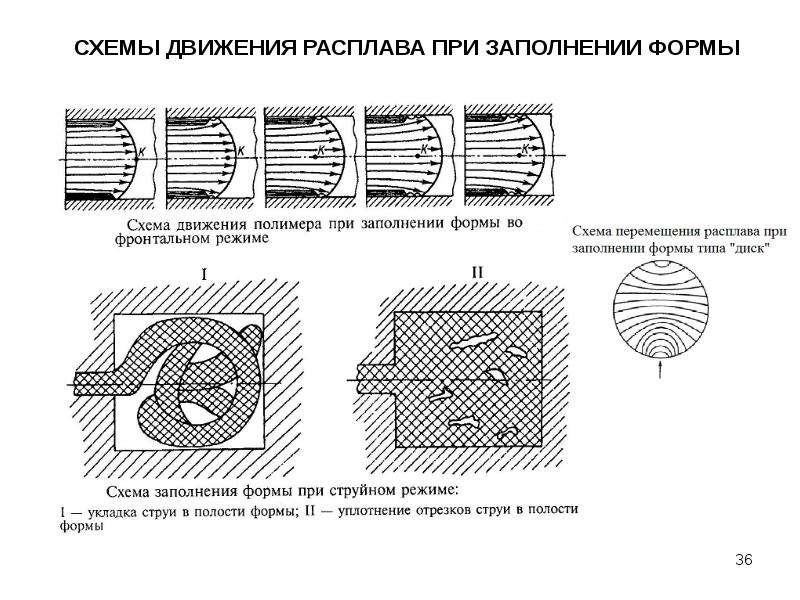

Слайд 36

Описание слайда:

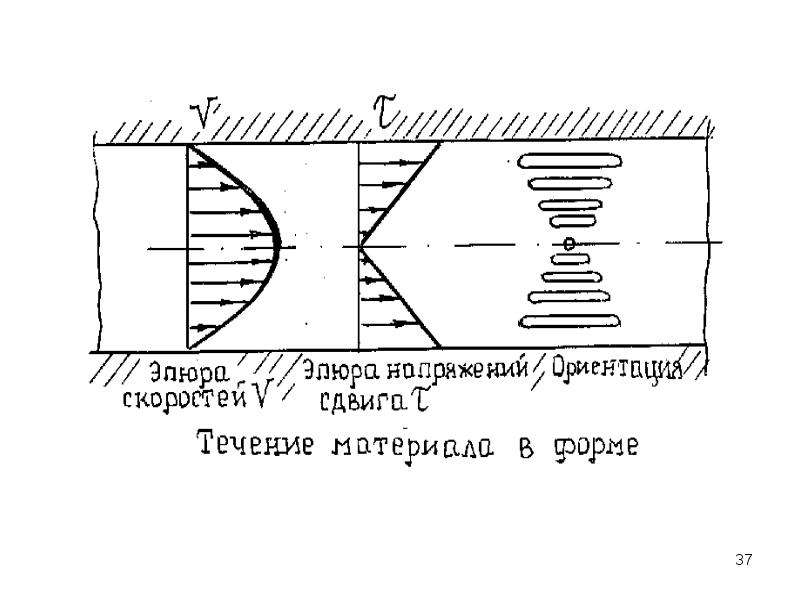

Слайд 37

Описание слайда:

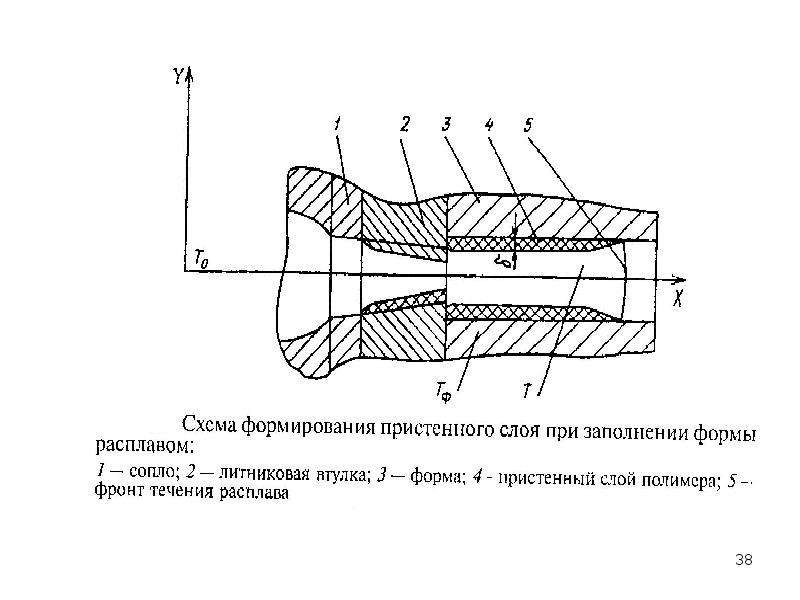

Слайд 38

Описание слайда:

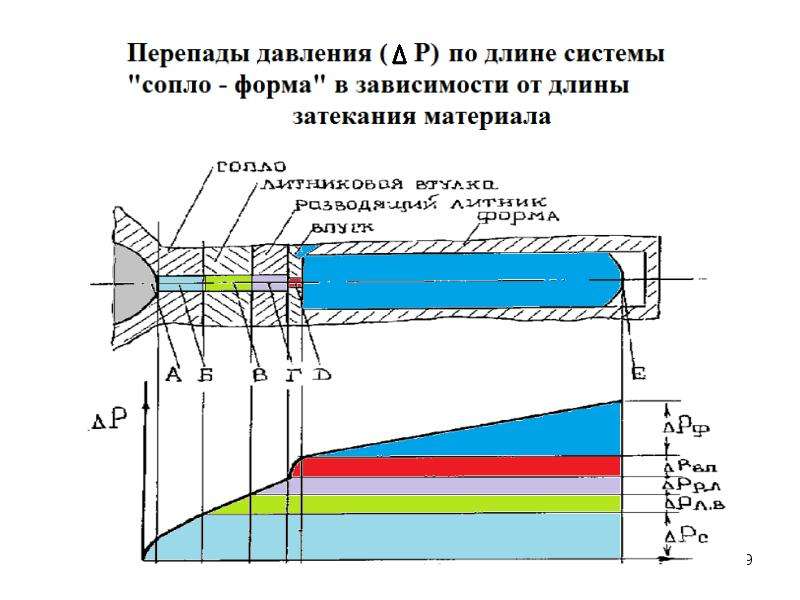

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

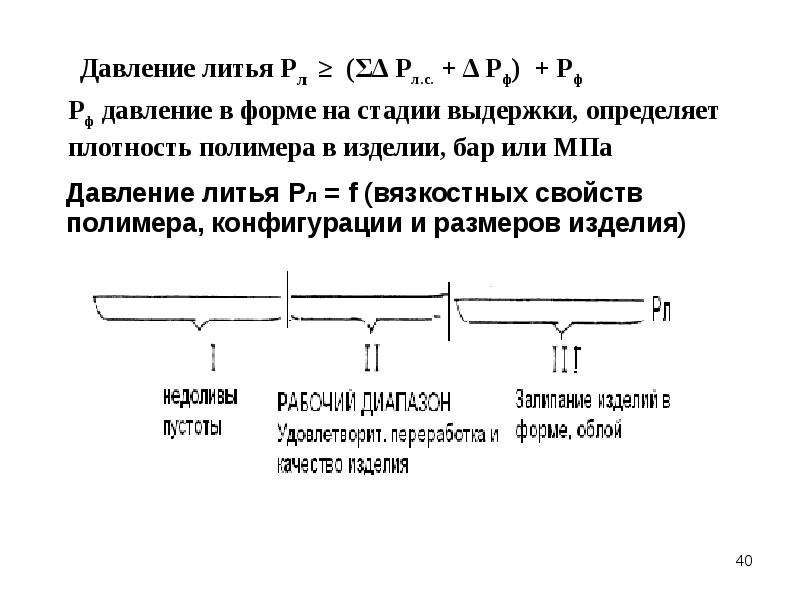

Давление литья Рл = f (вязкостных свойств полимера, конфигурации и размеров изделия) Давление литья Рл = f (вязкостных свойств полимера, конфигурации и размеров изделия)

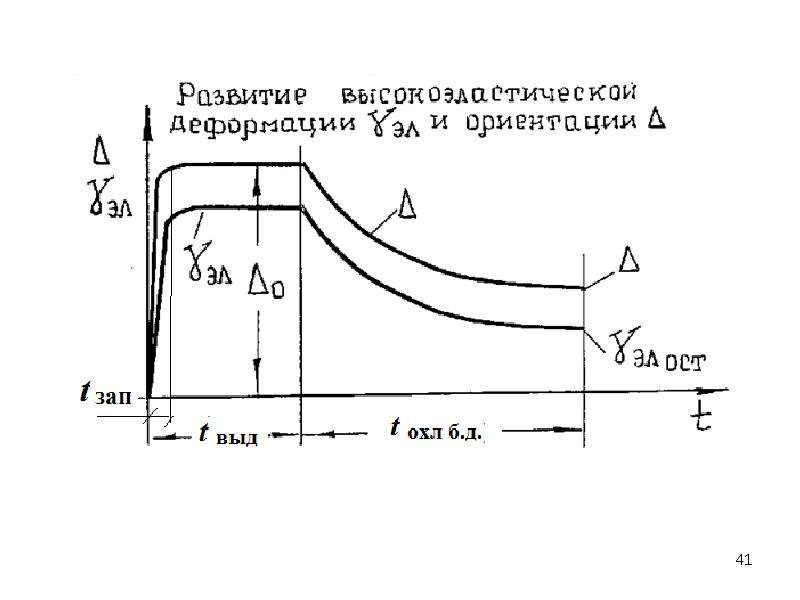

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

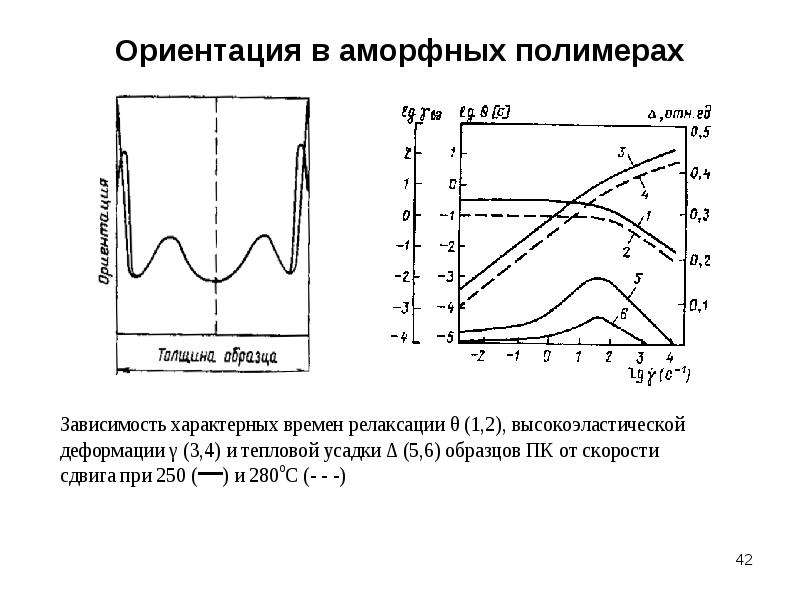

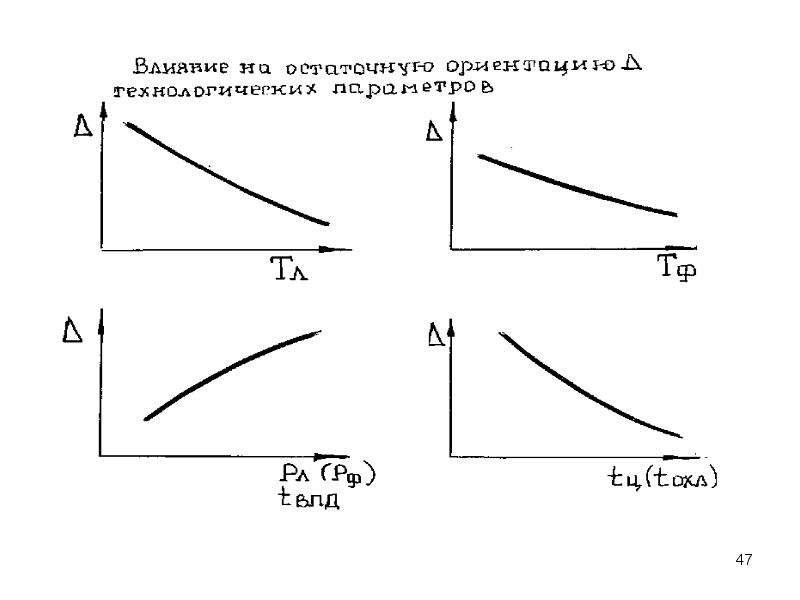

Ориентация в аморфных полимерах

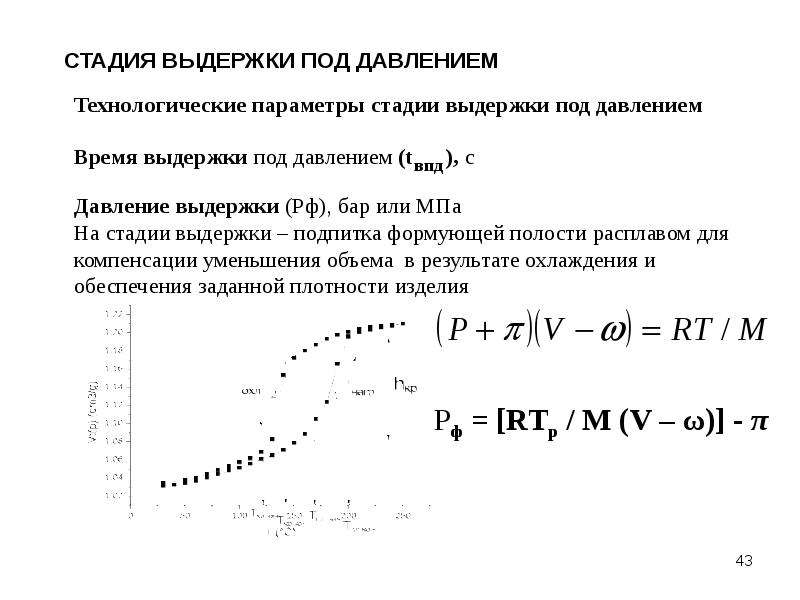

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

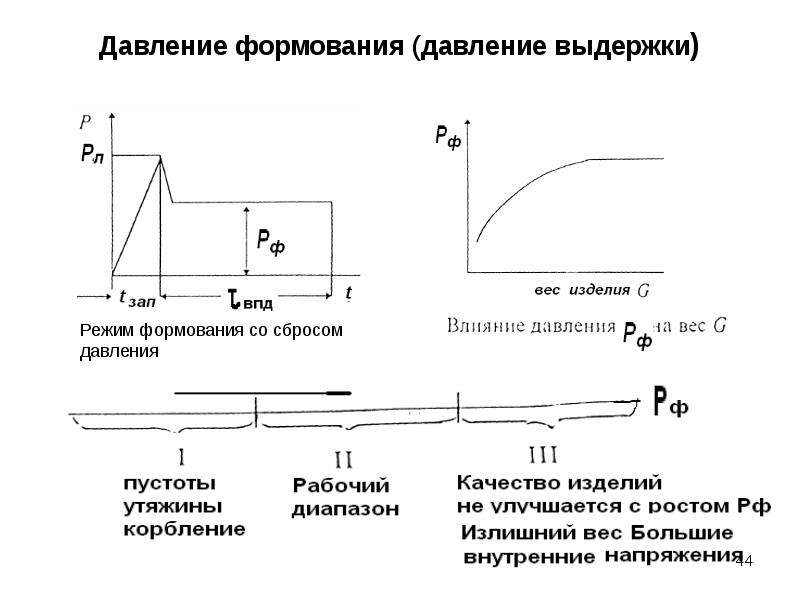

Давление формования (давление выдержки)

Слайд 45

Описание слайда:

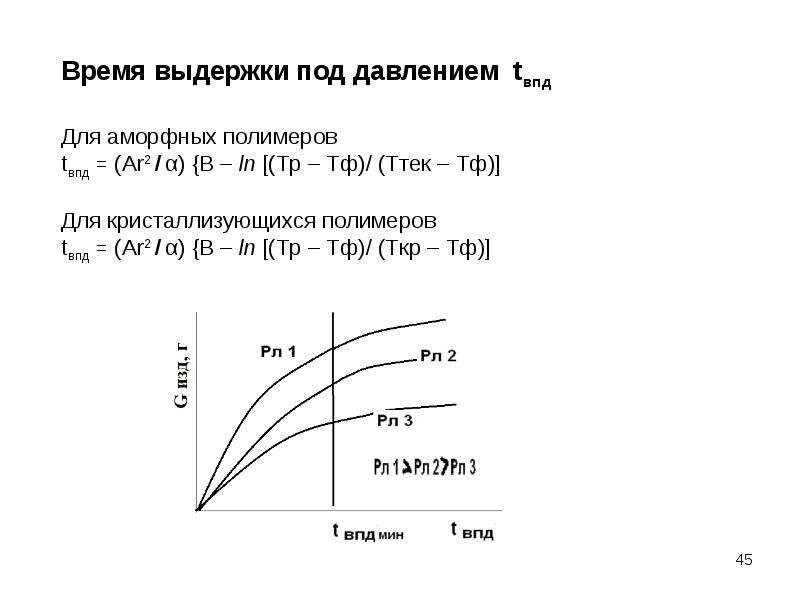

Время выдержки под давлением tвпд Для аморфных полимеров tвпд = (Ar2 / α) {В – ln [(Tр – Тф)/ (Tтек – Тф)] Для кристаллизующихся полимеров tвпд = (Ar2 / α) {В – ln [(Tр – Тф)/ (Tкр – Тф)]

Слайд 46

Описание слайда:

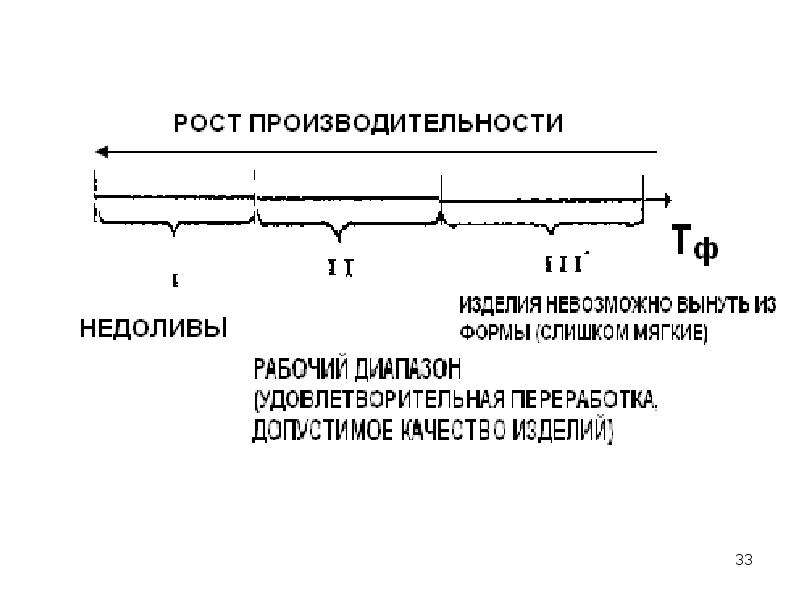

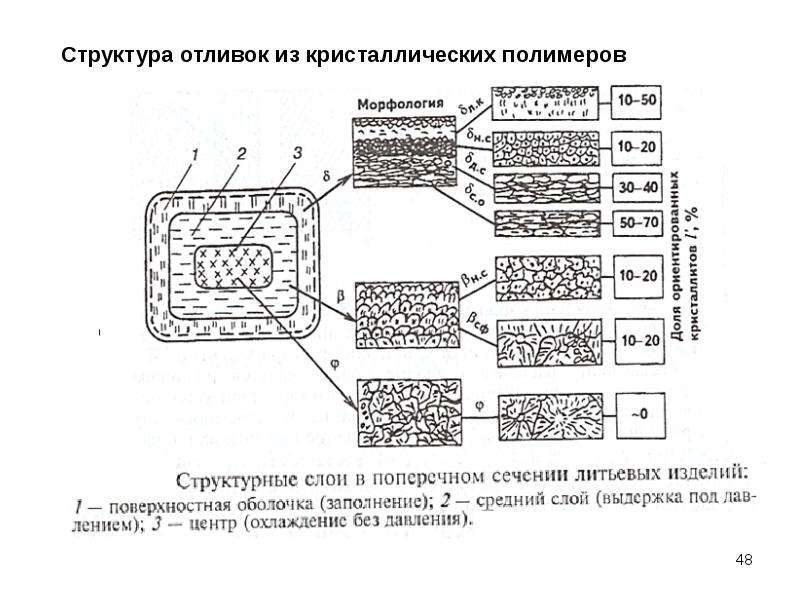

ОХЛАЖДЕНИЕ РАСПЛАВА В ФОРМЕ Технологические параметры стадии охлаждения Температура формы (Тф), оС Время охлаждения (до 80 % от всего цикла): t охл = А δ2/а [В – ln ((Ти – Тф)/ (Тр – Тф)] t охл = t охл. под давл. + t охл б. д. = tвыд. + t охл б. д.
