Слайд 1

Описание слайда:

НИТРОВАНИЕ Из разных методов получения нитросоединений в промышленности применяют реакцию нитрования - прямое замещение атома водорода на нитро-группу. Различают С-, N- и О-нитрование. N-нитрамины RNHNO2 очень неустойчивые. Нитросоединения - жидкости или кристаллические вещества, плохо растворимые в воде, хорошо в органических растворителях, большей частью взрывоопасные и токсичные. Нитрогруппы находятся в молекуле многих ценных лекарственных веществ (фурацилин, левомицетин, нитроглицерин, нитросорбид и др.), т.к. проявляют противомикробное и противопаразитарное, сосудорасширяющее и спазмолитическое действие. Кроме того, нитросоединения являются промежуточными продуктами в синтезе лекарственных веществ и витаминов.

Слайд 2

Описание слайда:

Процессы нитрования Нитрующие агенты - азотная кислота и ее смеси с разными реагентами. Основные методы нитрования: - Концентрированной азотной кислотой - как правило, для нитрования активированных аренов, либо для О-нитрования:

Слайд 3

Описание слайда:

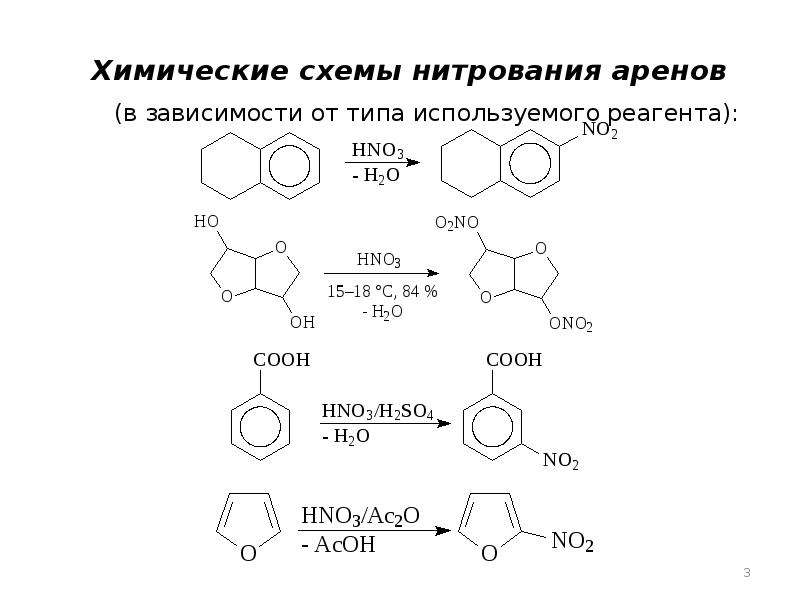

Химические схемы нитрования аренов (в зависимости от типа используемого реагента):

Слайд 4

Описание слайда:

Механизм нитрования аренов - электрофильное замещение (SE) и обычно протекает по схеме:

Слайд 5

Описание слайда:

Нитрующие частицы нитроний-катион NO2+, в виде сольватированного иона в протонных растворителях; соли нитрония (NO2+ClO4–), в виде сольватированной ионной пары в диполярных апротонных растворителях (например, в сульфолане и т. п.); ацетилнитрат (CH3COONO2) и его протонированная форма в среде уксусного ангидрида. Активность частиц уменьшается в ряду:

Слайд 6

Описание слайда:

1. Влияние концентрации HNO3 на нитрование аренов Диссоциация азотная кислота идет по следующим схемам:

Слайд 7

Описание слайда:

Нитрование аренов в присутствии H2SO4 и уксусного ангидрида

Слайд 8

Описание слайда:

2.Модуль ванны - Этот параметр реакции связан с тем, что большинство процессов нитрования являются гетерогенными. Модуль ванны — отношение объемов кислотного и органического слоев (характеристика гетерогенных процессов):

Слайд 9

Описание слайда:

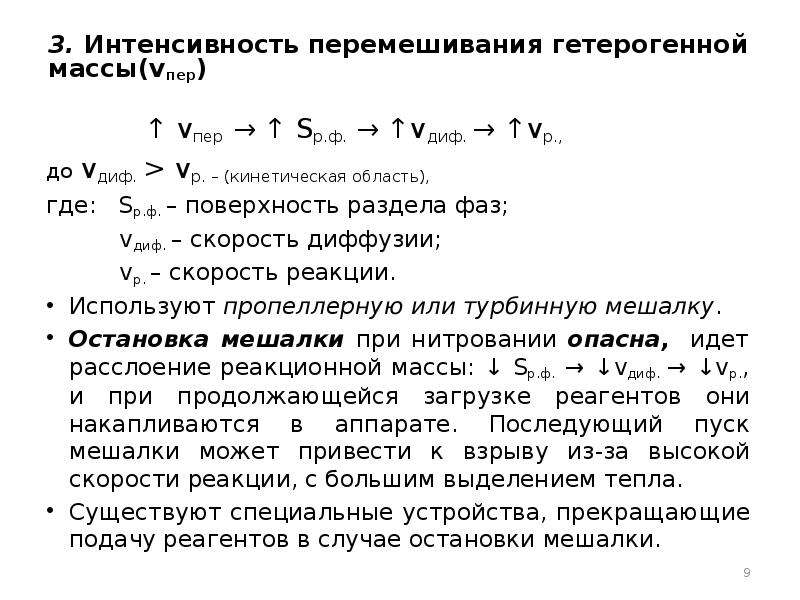

3. Интенсивность перемешивания гетерогенной массы(vпер) ↑ vпер → ↑ Sр.ф. → ↑vдиф. → ↑vр., до vдиф. > vр. – (кинетическая область), где: Sр.ф. – поверхность раздела фаз; vдиф. – скорость диффузии; vр. – скорость реакции. Используют пропеллерную или турбинную мешалку. Остановка мешалки при нитровании опасна, идет расслоение реакционной массы: ↓ Sр.ф. → ↓vдиф. → ↓vр., и при продолжающейся загрузке реагентов они накапливаются в аппарате. Последующий пуск мешалки может привести к взрыву из-за высокой скорости реакции, с большим выделением тепла. Существуют специальные устройства, прекращающие подачу реагентов в случае остановки мешалки.

Слайд 10

Описание слайда:

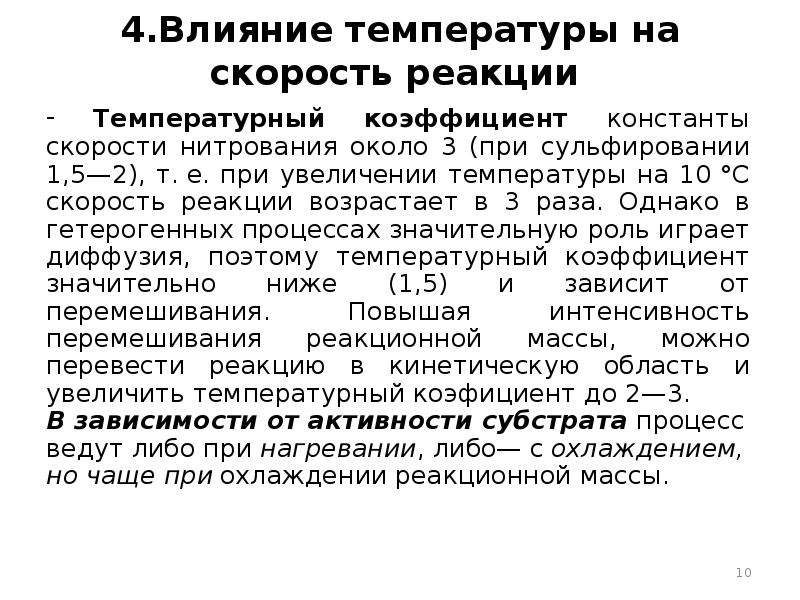

4.Влияние температуры на скорость реакции Температурный коэффициент константы скорости нитрования около 3 (при сульфировании 1,5—2), т. е. при увеличении температуры на 10 °С скорость реакции возрастает в 3 раза. Однако в гетерогенных процессах значительную роль играет диффузия, поэтому температурный коэффициент значительно ниже (1,5) и зависит от перемешивания. Повышая интенсивность перемешивания реакционной массы, можно перевести реакцию в кинетическую область и увеличить температурный коэфициент до 2—3. В зависимости от активности субстрата процесс ведут либо при нагревании, либо— с охлаждением, но чаще при охлаждении реакционной массы.

Слайд 11

Описание слайда:

Особенности теплового режима процесса нитрования. А)Тепловой эффект - Теплота реакции 150 кДж/моль (примерно такая же, как при сульфировании серной кислотой), но скорость реакции заметно больше, поэтому в единицу времени выделяется значительно больше тепла, чем при сульфировании. - Это может быть причиной самопроизвольного неуправ-ляемого повышения температуры и скорости реакции (взрыв!). - Вопросы отвода тепла реакции имеют решающее значение при организации производства. Обращают особое внимание на: а) размер и оформление теплообменной поверхности нитратора; б) обеспечение высокого коэффициента теплопередачи; в) необходимость предварительного охлаждения реагентов; а также на организацию процесса смешения реагентов — правильный выбор порядка слива компонентов.

Слайд 12

Описание слайда:

Б)Отвод тепла процесса нитрования Для увеличения скорости отвода тепла, а, следовательно, уменьшения времени процесса - предварительно охлаждают исходные реагенты, нитраторы помимо рубашки обычно имеют дополнительные теплообменные элементы (диффузоры, змеевики). Это уменьшает полезную емкость нитратора, но позволяет проводить процесс с большей скоростью. В ряде случаев применяют выносные теплообменники. Подачу охлаждающей жидкости во внутренний змеевик целесообразно вести, засасывая ее с помощью вакуума для того, чтобы в случае течи змеевика вода не попадала в реакционную массу.

Слайд 13

Описание слайда:

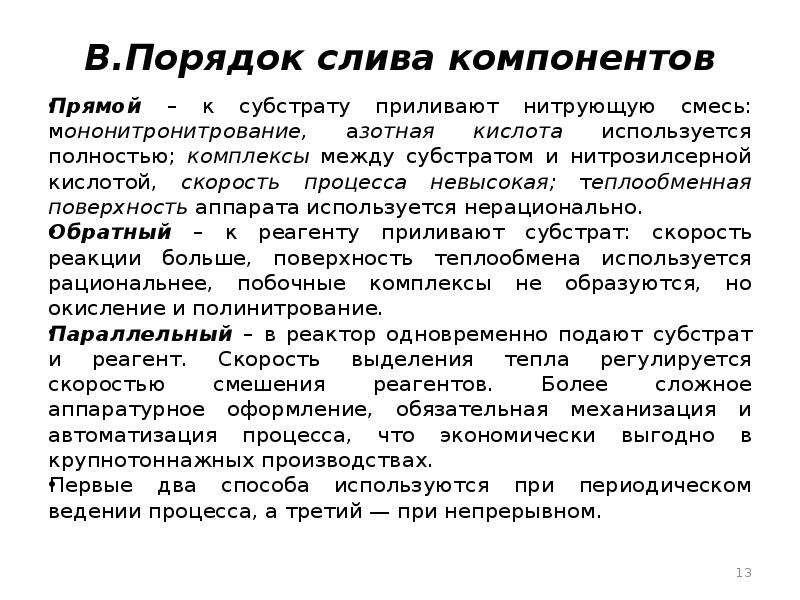

В.Порядок слива компонентов Прямой – к субстрату приливают нитрующую смесь: мононитронитрование, азотная кислота используется полностью; комплексы между субстратом и нитрозилсерной кислотой, скорость процесса невысокая; теплообменная поверхность аппарата используется нерационально. Обратный – к реагенту приливают субстрат: скорость реакции больше, поверхность теплообмена используется рациональнее, побочные комплексы не образуются, но окисление и полинитрование. Параллельный – в реактор одновременно подают субстрат и реагент. Скорость выделения тепла регулируется скоростью смешения реагентов. Более сложное аппаратурное оформление, обязательная механизация и автоматизация процесса, что экономически выгодно в крупнотоннажных производствах. Первые два способа используются при периодическом ведении процесса, а третий — при непрерывном.

Слайд 14

Описание слайда:

Нитрования аренов HNO3 Метод нитрования HNO3 используется значительно реже, чем нитрование нитрующей смесью. Достоинство — не надо регенерировать серную кислоту. Недостатки: низкая концентрация нитроний-катиона; быстро теряется реакционная способность при разбавлении реакционной водой; более сильное окислительное действие на субстат и оборудование по сравнению с нитрующей смесью; большой расход HNO3. Метод применяют для нитрования активированных аренов и О-нитрования, например, п-цимола, тетралина, ксилола, защищенных ароматических аминов, фенилуксусной и коричной кислот.

Слайд 15

Описание слайда:

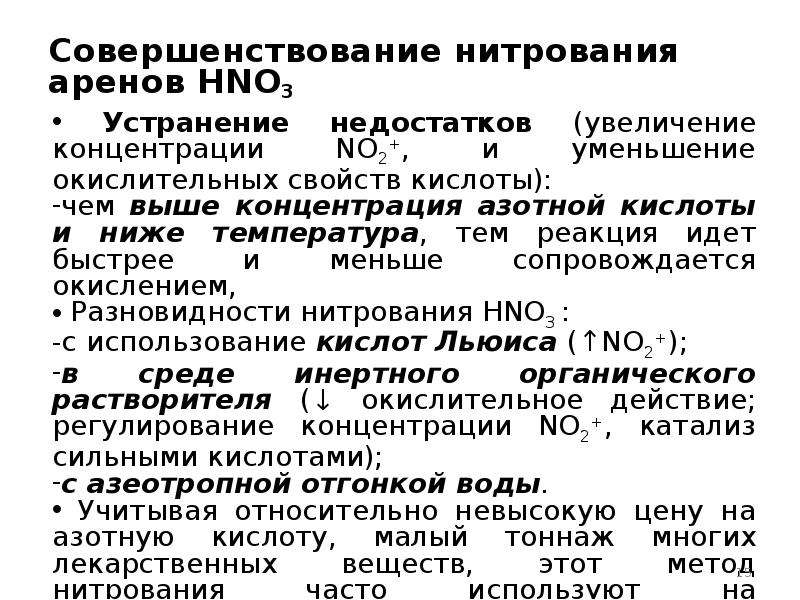

Совершенствование нитрования аренов HNO3 Устранение недостатков (увеличение концентрации NO2+, и уменьшение окислительных свойств кислоты): чем выше концентрация азотной кислоты и ниже температура, тем реакция идет быстрее и меньше сопровождается окислением, Разновидности нитрования HNO3 : с использование кислот Льюиса (↑NO2+); в среде инертного органического растворителя (↓ окислительное действие; регулирование концентрации NO2+, катализ сильными кислотами); с азеотропной отгонкой воды. Учитывая относительно невысокую цену на азотную кислоту, малый тоннаж многих лекарственных веществ, этот метод нитрования часто используют на химфармпредприятиях, где экономически невыгодно организовывать регенерацию отработанной серной кислоты.

Слайд 16

Описание слайда:

Нитрование смесью азотной и серной кислот - отличаются универсальностью и большой активностью, которая сохраняется до конца процесса. Это объясняется высокой концентрацией электрофильных частиц (NO2+), и отсутствием реакционной воды:

Слайд 17

Описание слайда:

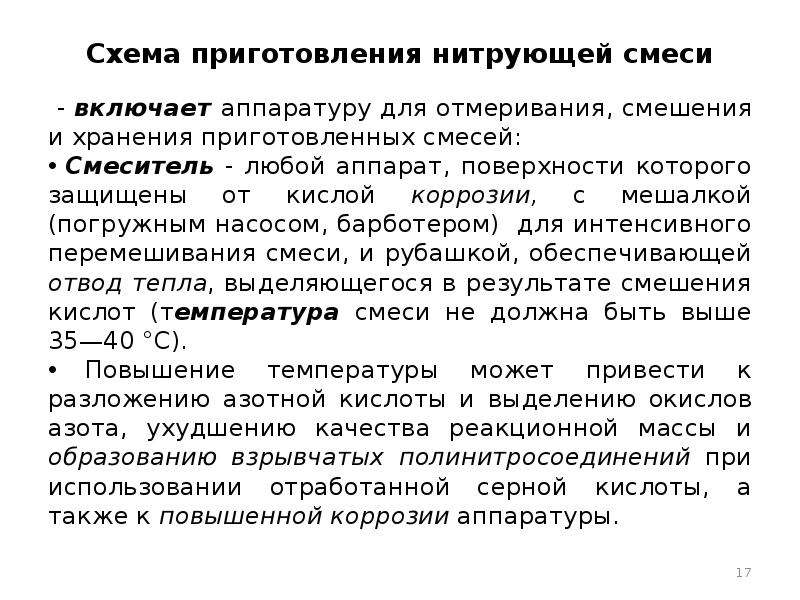

Схема приготовления нитрующей смеси - включает аппаратуру для отмеривания, смешения и хранения приготовленных смесей: Смеситель - любой аппарат, поверхности которого защищены от кислой коррозии, с мешалкой (погружным насосом, барботером) для интенсивного перемешивания смеси, и рубашкой, обеспечивающей отвод тепла, выделяющегося в результате смешения кислот (температура смеси не должна быть выше 35—40 °С). Повышение температуры может привести к разложению азотной кислоты и выделению окислов азота, ухудшению качества реакционной массы и образованию взрывчатых полинитросоединений при использовании отработанной серной кислоты, а также к повышенной коррозии аппаратуры.

Слайд 18

Описание слайда:

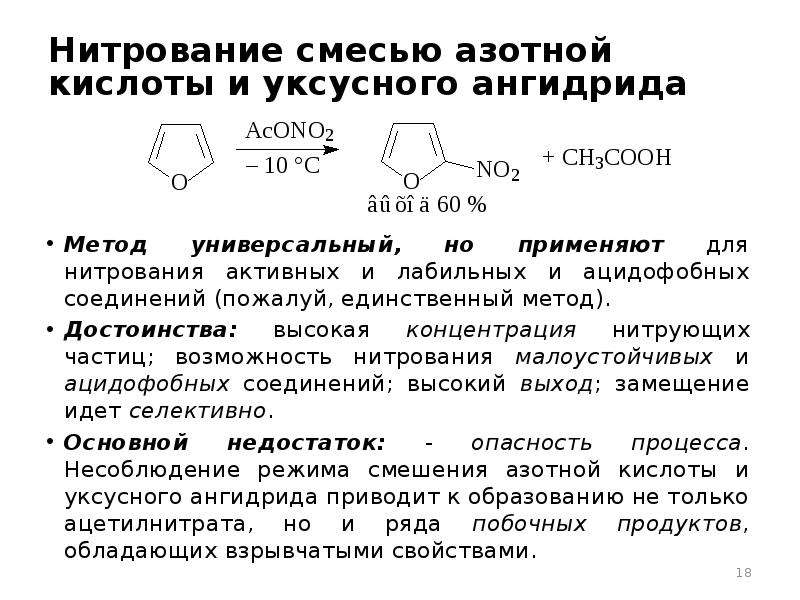

Нитрование смесью азотной кислоты и уксусного ангидрида Метод универсальный, но применяют для нитрования активных и лабильных и ацидофобных соединений (пожалуй, единственный метод). Достоинства: высокая концентрация нитрующих частиц; возможность нитрования малоустойчивых и ацидофобных соединений; высокий выход; замещение идет селективно. Основной недостаток: - опасность процесса. Несоблюдение режима смешения азотной кислоты и уксусного ангидрида приводит к образованию не только ацетилнитрата, но и ряда побочных продуктов, обладающих взрывчатыми свойствами.

Слайд 19

Описание слайда:

Нитрование разбавленной НNO3 Нитрования алканов и алкиларенов в боковую цепь (М.И. Коновалов) идет по радикальному механизму и значительно медленнее, чем электрофильное нитрование аренов. Механизм реакции можно представить следующим образом:

Слайд 20

Описание слайда:

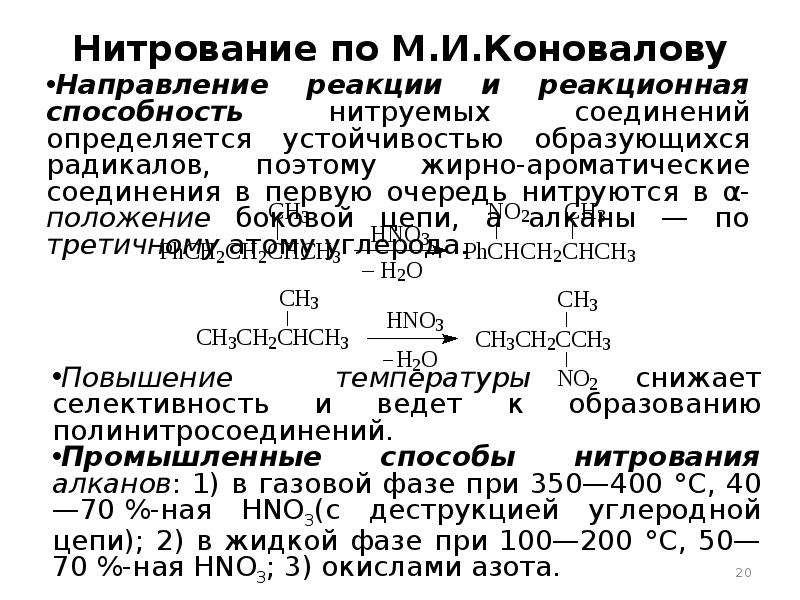

Нитрование по М.И.Коновалову Направление реакции и реакционная способность нитруемых соединений определяется устойчивостью образующихся радикалов, поэтому жирно-ароматические соединения в первую очередь нитруются в α-положение боковой цепи, а алканы — по третичному атому углерода.

Слайд 21

Описание слайда:

Типовой процесс выделения нитропродуктов 1. Отстаивание или сепарация реакционной массы для отделения нитропродукта от отработанной кислоты (при температуре производственного помещения или при повышенной температуре, чтобы продукт находился в расплаве). 2. Нейтрализация и промывка нитропродукта раствором соды или аммиака и водой для очистки его от отработанных кислот. 3. Очистка нейтрализованных и промытых жидких нитропродуктов перегонкой, или кристаллизацией. 4. Экстракция нитропродукта из отработанной кислоты после сепарации для увеличения выхода продукта и облегчения утилизации кислоты. Обычно используют субстрат. Параллельно происходит частичное нитрование экстрагента за счет остатков азотной кислоты. После разделения отработанную кислоту направляют на регенерацию, а раствор нитропродукта в субстрате загружают в нитратор.
