ПРОЦЕССЫ РАСТВОРЕНИЯ ТВЁРДЫХ ВЕЩЕСТВ к.т.н., доц. Таран Ю.А.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

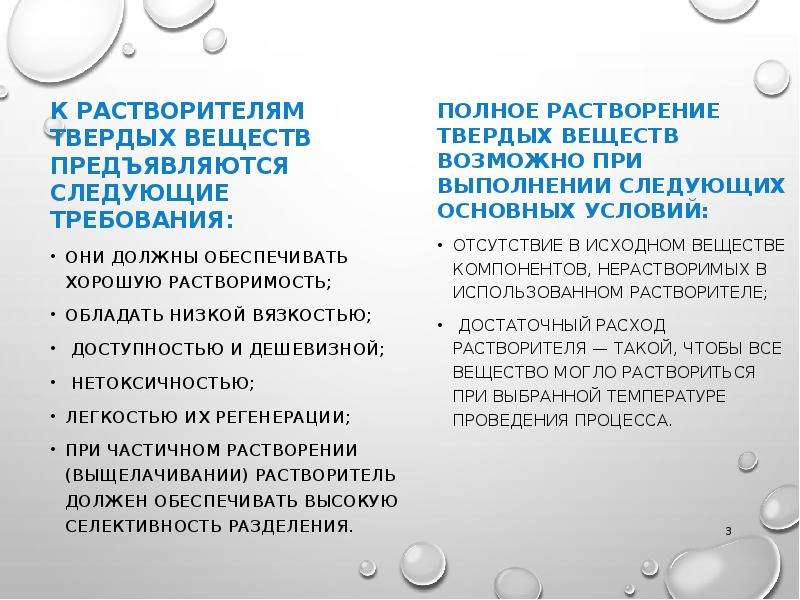

К растворителям твердых веществ предъявляются следующие требования: К растворителям твердых веществ предъявляются следующие требования: они должны обеспечивать хорошую растворимость; обладать низкой вязкостью; доступностью и дешевизной; нетоксичностью; легкостью их регенерации; При частичном растворении (выщелачивании) растворитель должен обеспечивать высокую селективность разделения.

Слайд 4

Описание слайда:

Изображение процесса растворения однокомпонентного вещества А чистым растворителем В в диаграмме фазового равновесия

Слайд 5

Описание слайда:

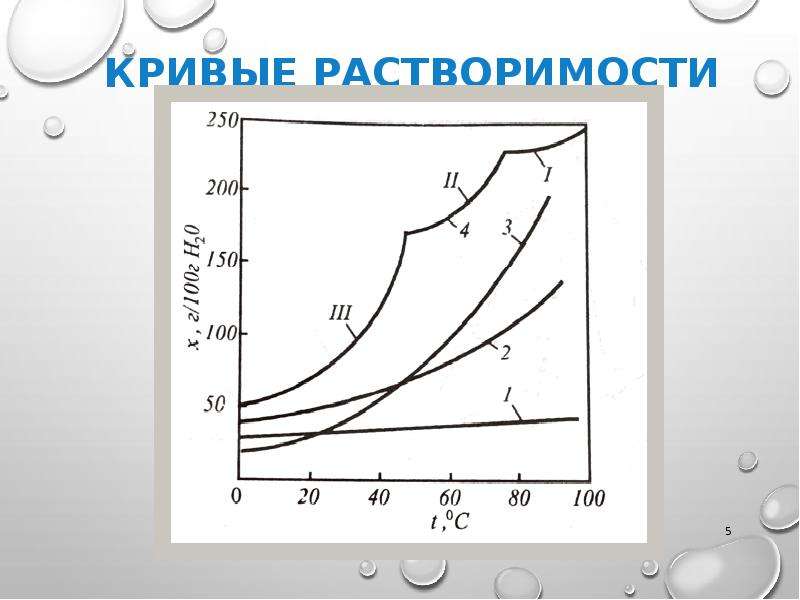

Кривые растворимости

Слайд 6

Описание слайда:

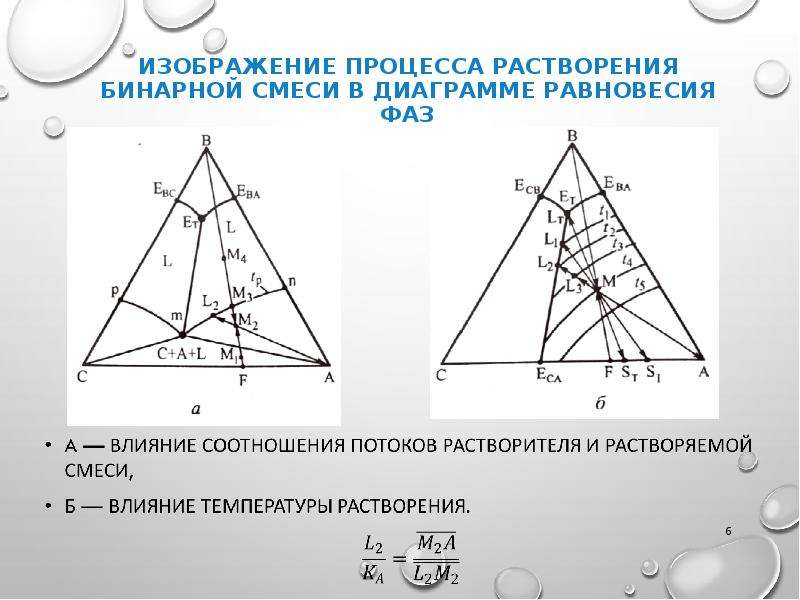

Изображение процесса растворения бинарной смеси в диаграмме равновесия фаз

Слайд 7

Описание слайда:

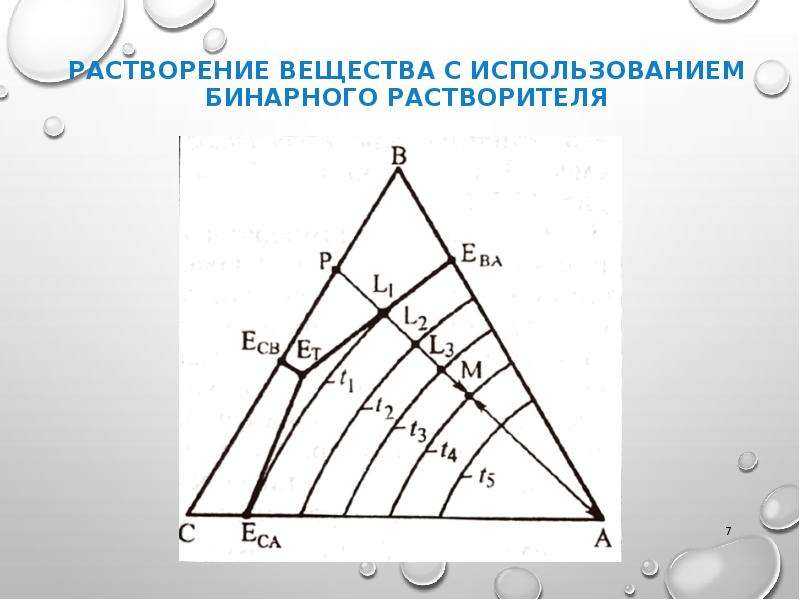

Растворение вещества с использованием бинарного растворителя

Слайд 8

Описание слайда:

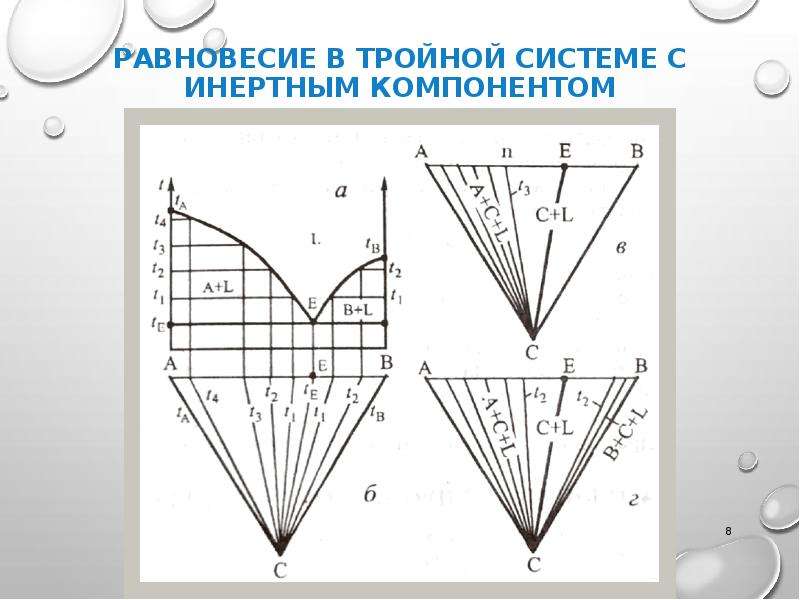

Равновесие в тройной системе с инертным компонентом

Слайд 9

Описание слайда:

КИНЕТИКА ПРОЦЕССОВ РАСТВОРЕНИЯ Процесс простого растворения однокомпонентных веществ в отсутствие химических превращений включает в себя стадий: подвод растворителя к поверхности раздела фаз; переход вещества из твердой фазы в растворенное состояние (протекает на границе раздела фаз); диффузионный перенос растворенного компонента (вещества) от поверхности раздела фаз в основную массу раствора.

Слайд 10

Описание слайда:

СПОСОБЫ И СХЕМЫ ПРОЦЕССОВ РАСТВОРЕНИЯ

Слайд 11

Описание слайда:

Частичное растворение Схемы потоков при однократном (а), порционном (Б) и противоточном (в) частичном растворении.

Слайд 12

Описание слайда:

АППАРАТУРНОЕ ОФОРМЛЕНИЕ ПРОЦЕССОВ РАСТВОРЕНИЯ

Слайд 13

Описание слайда:

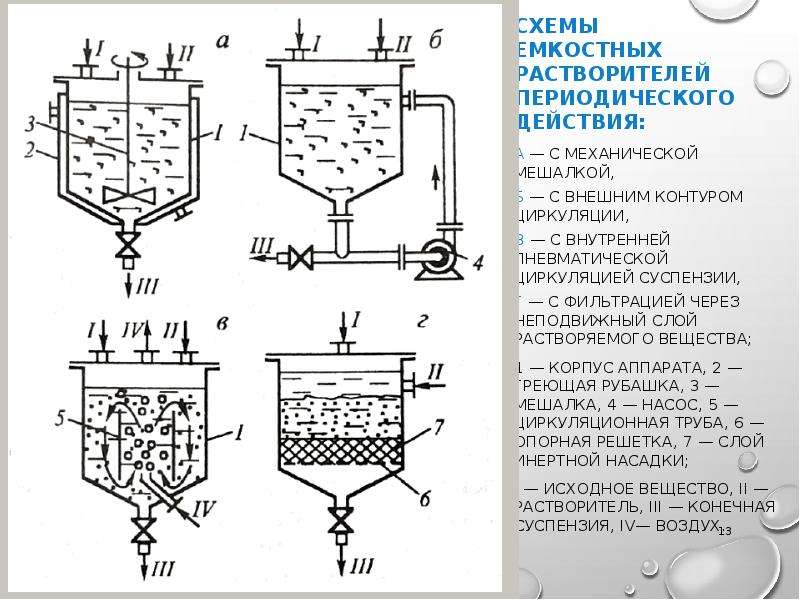

Схемы емкостных растворителей периодического действия: а — с механической мешалкой, б — с внешним контуром циркуляции, в — с внутренней пневматической циркуляцией суспензии, г — с фильтрацией через неподвижный слой растворяемого вещества; 1 — корпус аппарата, 2 — греющая рубашка, 3 — мешалка, 4 — насос, 5 — циркуляционная труба, 6 — опорная решетка, 7 — слой инертной насадки; I — исходное вещество, II — растворитель, III — конечная суспензия, IV— воздух.

Слайд 14

Описание слайда:

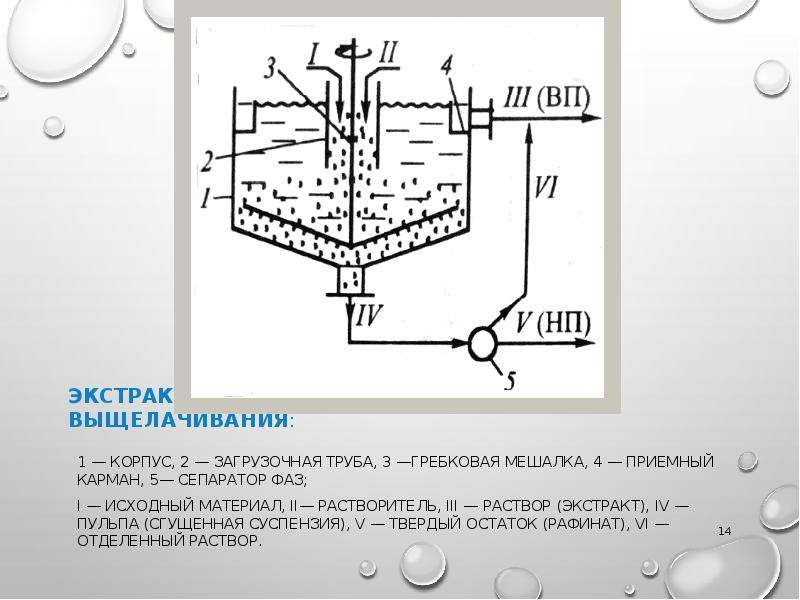

Экстрактор-отстойник для процессов выщелачивания: 1 — корпус, 2 — загрузочная труба, 3 —гребковая мешалка, 4 — приемный карман, 5— сепаратор фаз; I — исходный материал, II— растворитель, III — раствор (экстракт), IV — пульпа (сгущенная суспензия), V — твердый остаток (рафинат), VI — отделенный раствор.

Слайд 15

Описание слайда:

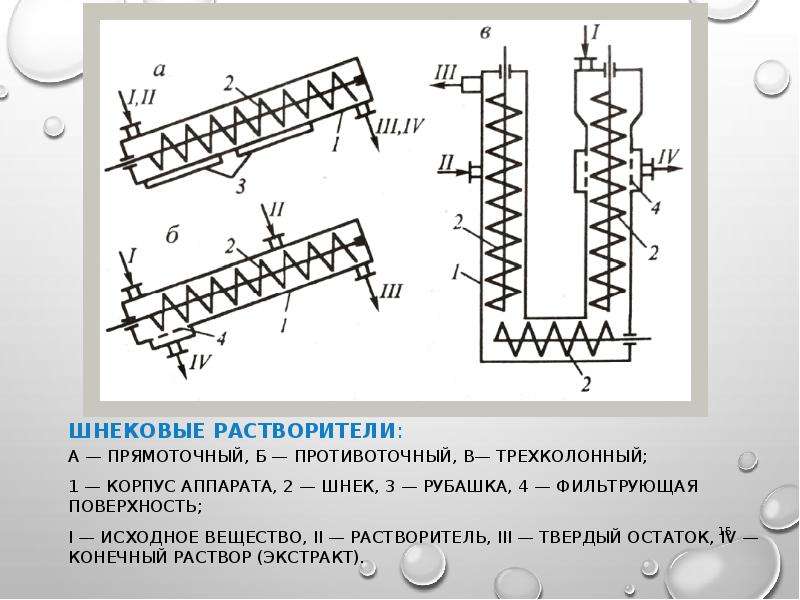

Шнековые растворители: а — прямоточный, б — противоточный, в— трехколонный; 1 — корпус аппарата, 2 — шнек, 3 — рубашка, 4 — фильтрующая поверхность; I — исходное вещество, II — растворитель, III — твердый остаток, IV — конечный раствор (экстракт).

Слайд 16

Описание слайда:

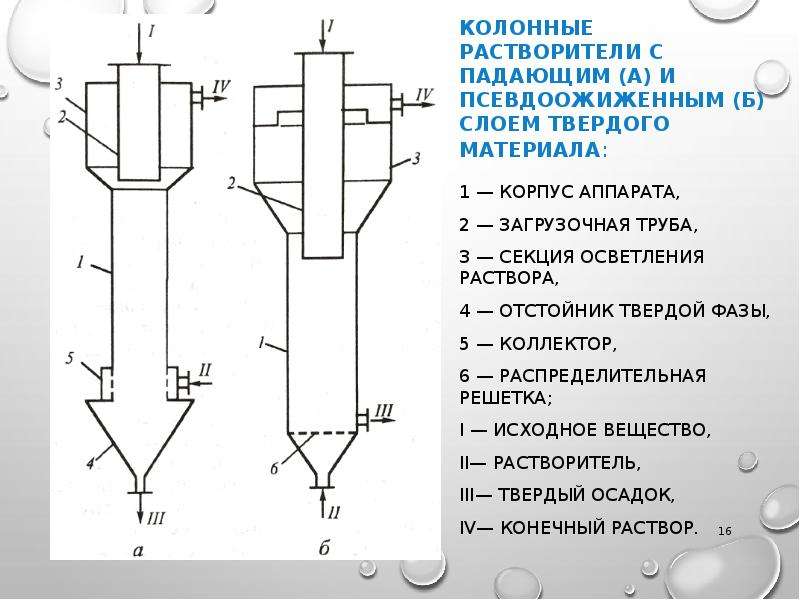

Колонные растворители с падающим (а) и псевдоожиженным (б) слоем твердого материала: 1 — корпус аппарата, 2 — загрузочная труба, 3 — секция осветления раствора, 4 — отстойник твердой фазы, 5 — коллектор, 6 — распределительная решетка; I — исходное вещество, II— растворитель, III— твердый осадок, IV— конечный раствор.
