Слайд 1

Описание слайда:

Процессы турбулентного переноса Основы К-теории запомнил –будешь джедаем!

Слайд 2

Описание слайда:

Основные вопросы Модель теплопроводности Фурье (диффузии Шмидта, вязкости Ньютона) Вид частного периодического решения уравнения теплопроводности Вид решения в виде «шапки» и ступеньки для задачи диффузии Порядок величины к-та температуропроводности почвы и воздуха Что такое число Прандтля (Шмидта) Правила усреднения Рейнольдса Центральный пункт К-теории – применение градиентной гипотезы Что такое коэффициент турбулентности, размерность и порядок величины Решение задачи о суточном ходе температуры и законы Фурье Решение задачи о трансформации потока и понятие вторичного пограничного слоя Причина образования трансформационных туманов

Слайд 3

Описание слайда:

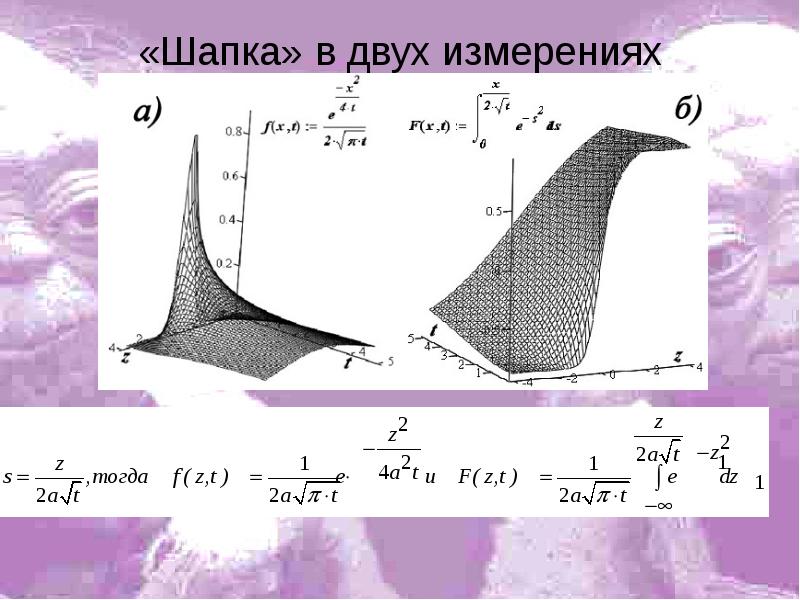

«Шапка» в двух измерениях

Слайд 4

Описание слайда:

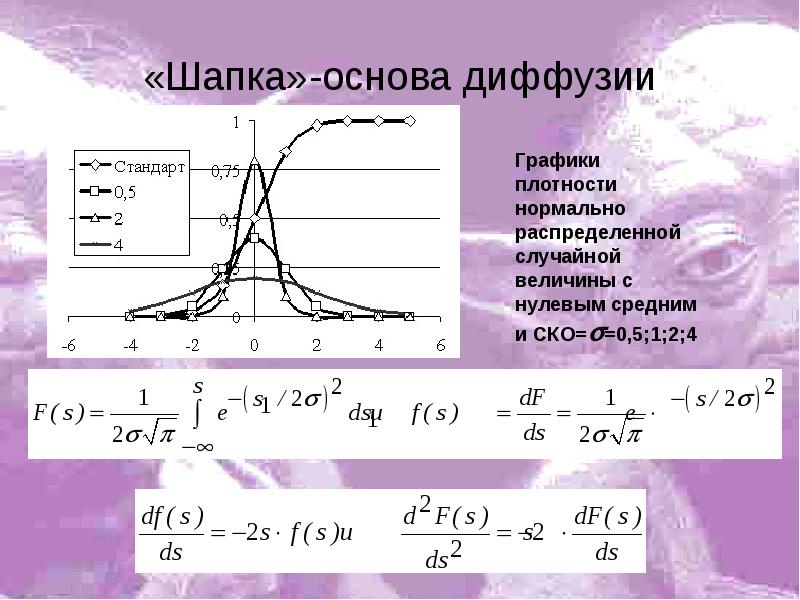

«Шапка»-основа диффузии

Слайд 5

Описание слайда:

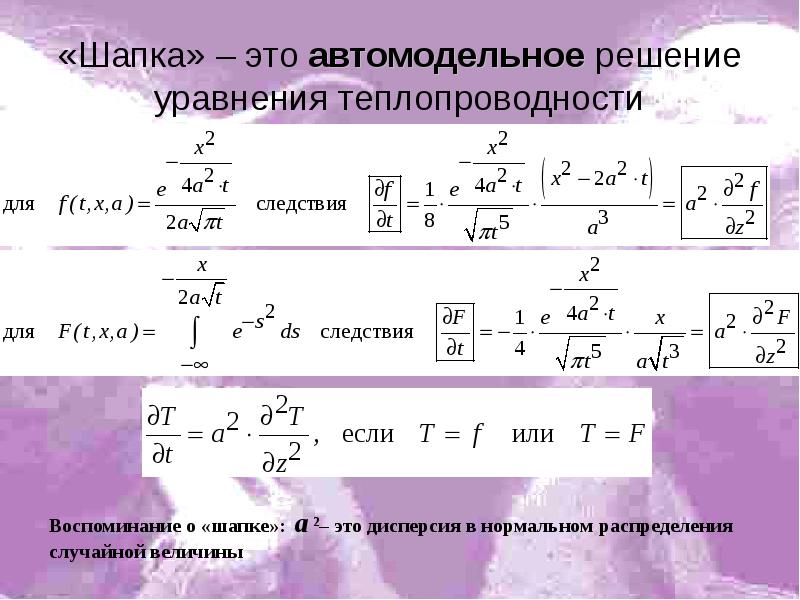

«Шапка» – это автомодельное решение уравнения теплопроводности

Слайд 6

Описание слайда:

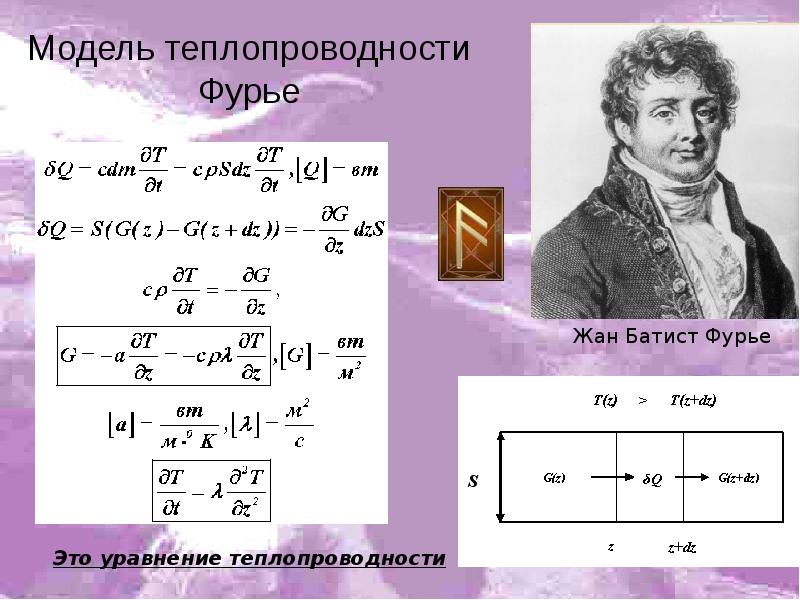

Модель теплопроводности Фурье

Слайд 7

Описание слайда:

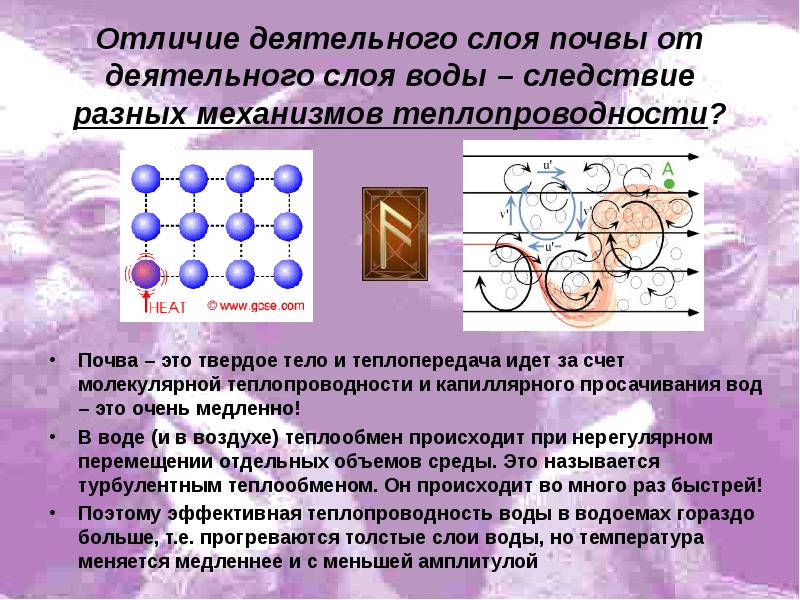

Отличие деятельного слоя почвы от деятельного слоя воды – следствие разных механизмов теплопроводности? Почва – это твердое тело и теплопередача идет за счет молекулярной теплопроводности и капиллярного просачивания вод – это очень медленно! В воде (и в воздухе) теплообмен происходит при нерегулярном перемещении отдельных объемов среды. Это называется турбулентным теплообменом. Он происходит во много раз быстрей! Поэтому эффективная теплопроводность воды в водоемах гораздо больше, т.е. прогреваются толстые слои воды, но температура меняется медленнее и с меньшей амплитулой

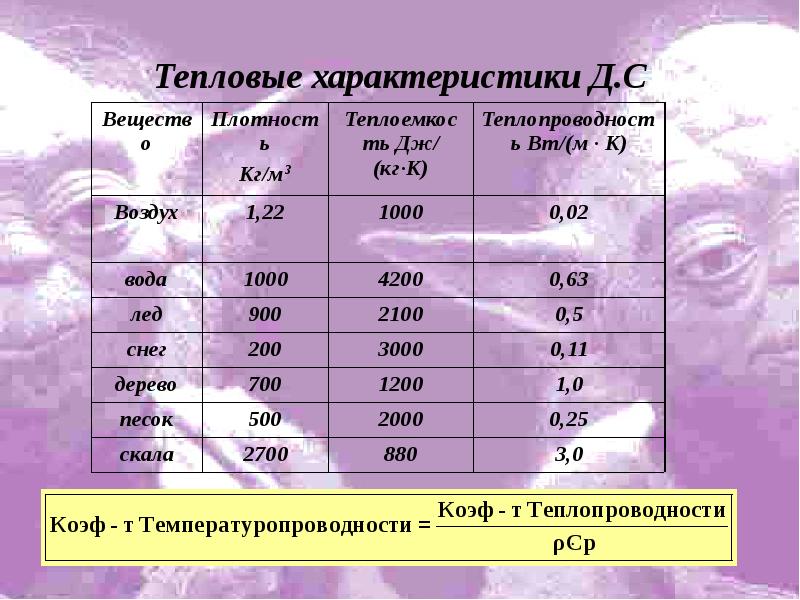

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Законы диффузии Сформулированы в 1855 Адольфом Фиком по аналогии с уравнением теплопроводности Фурье. Первый Ф. з. устанавливает для стационарной диффузии пропорциональность плотности потока j диффундирующих частиц градиенту их концентрации

Слайд 10

Описание слайда:

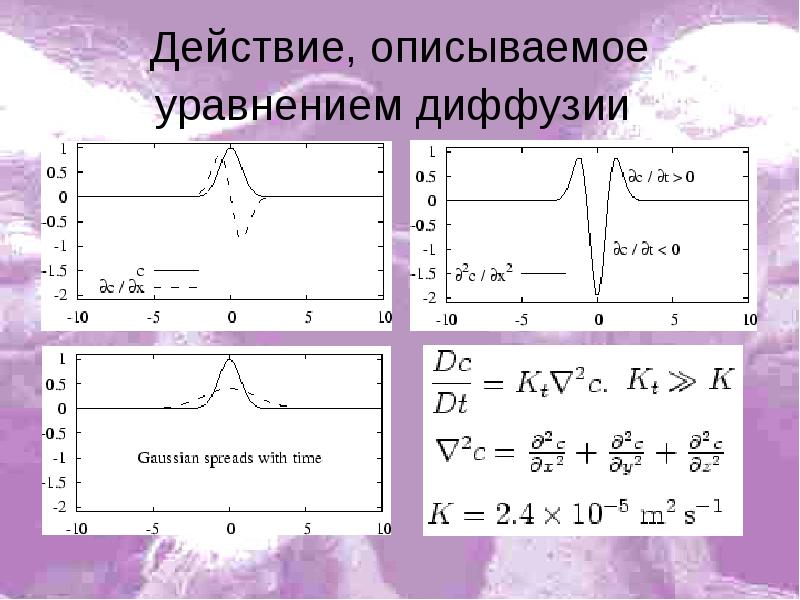

Действие, описываемое уравнением диффузии

Слайд 11

Описание слайда:

Закон вязкости Ньютона

Слайд 12

Описание слайда:

Характерные числа Pr , Sc

Слайд 13

Описание слайда:

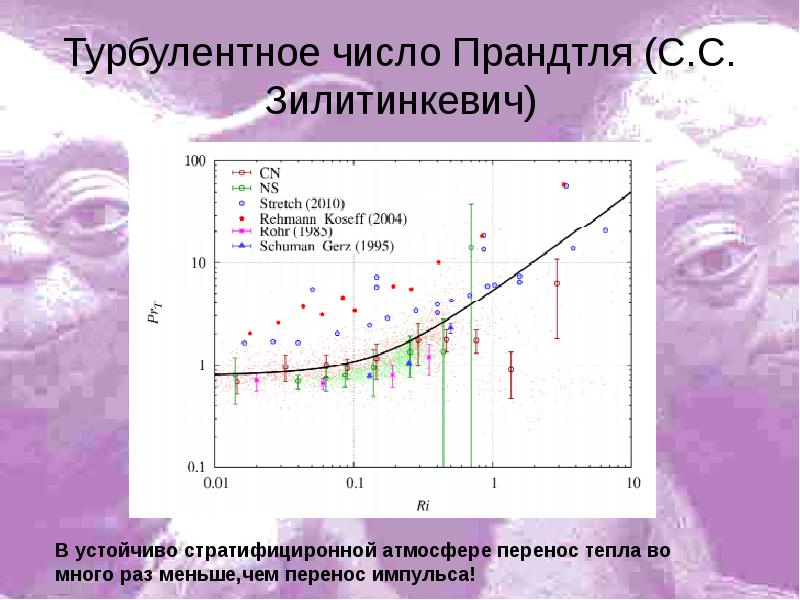

Турбулентное число Прандтля (С.С. Зилитинкевич)

Слайд 14

Описание слайда:

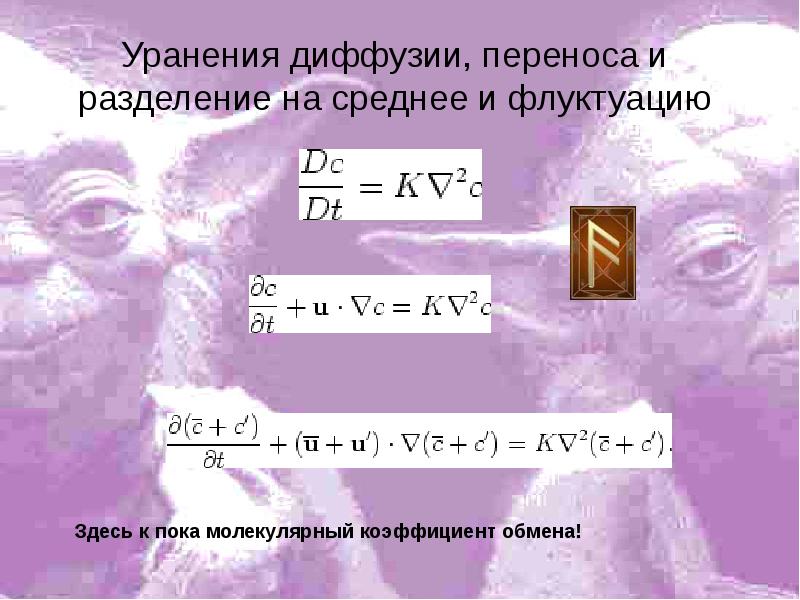

Уранения диффузии, переноса и разделение на среднее и флуктуацию

Слайд 15

Описание слайда:

Структура уравнения турбулентного переноса

Слайд 16

Описание слайда:

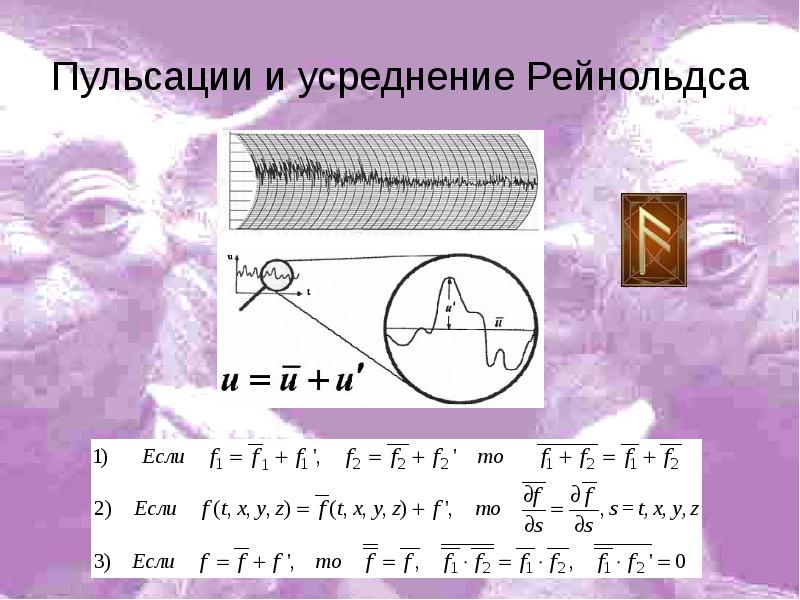

Пульсации и усреднение Рейнольдса

Слайд 17

Описание слайда:

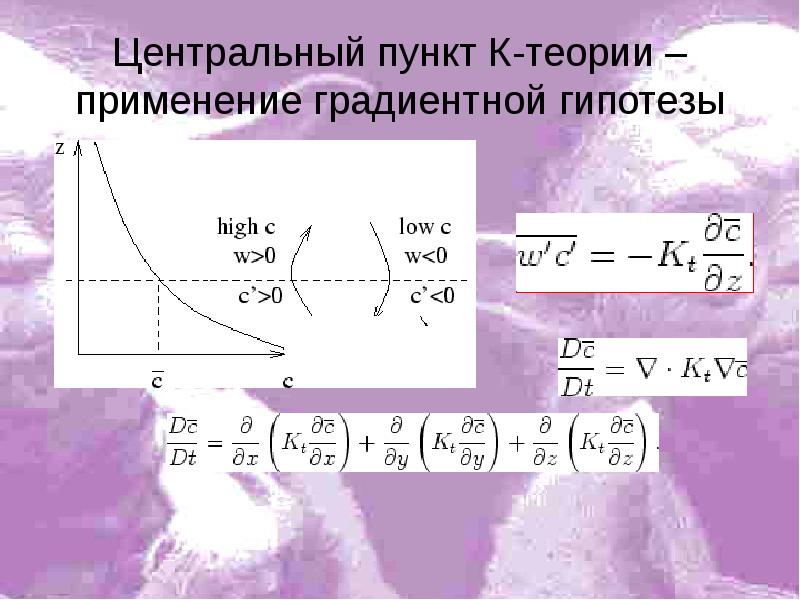

Центральный пункт К-теории – применение градиентной гипотезы

Слайд 18

Описание слайда:

Определение Коэффициент пропорциональности между потоком и градиентом субстанции – Kt – называется коэффициентом турбулентного обмена субстанцией (импульсом, теплом или концентрацией)

Слайд 19

Описание слайда:

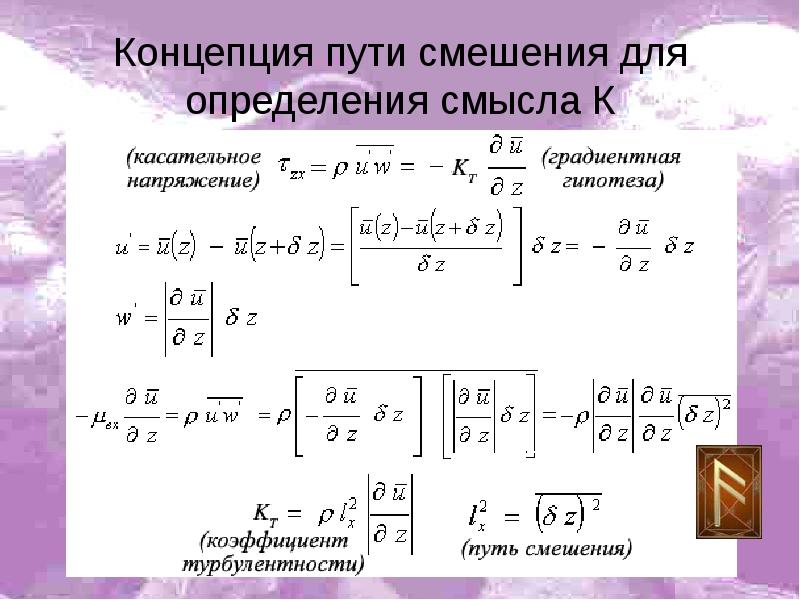

Концепция пути смешения для определения смысла К

Слайд 20

Описание слайда:

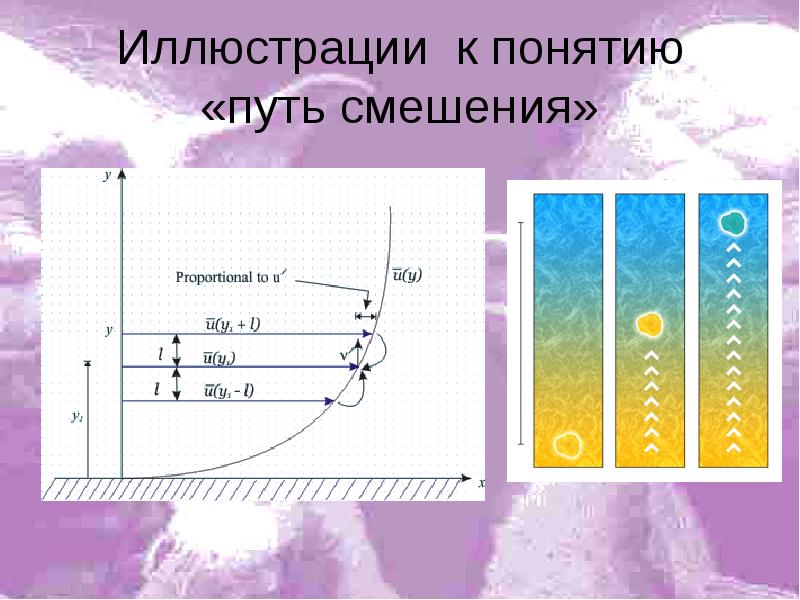

Иллюстрации к понятию «путь смешения»

Слайд 21

Описание слайда:

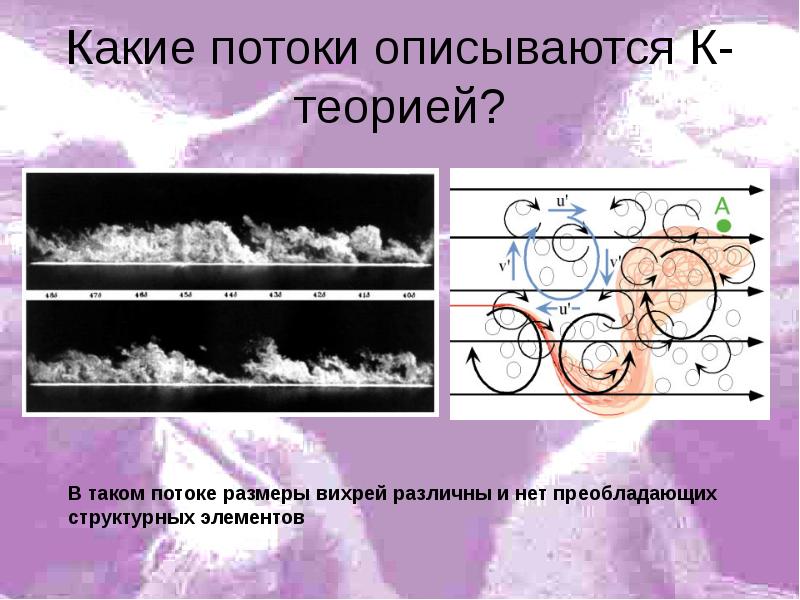

Какие потоки описываются К-теорией?

Слайд 22

Описание слайда:

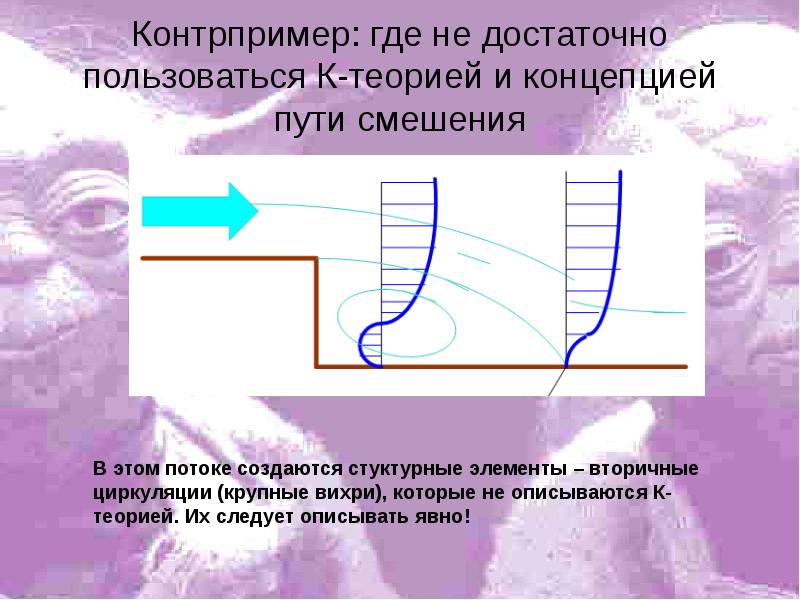

Контрпример: где не достаточно пользоваться К-теорией и концепцией пути смешения

Слайд 23

Описание слайда:

Важнейшие применения К-теории в практике Задача расчета переноса примеси Задача о трансформации при адвекции Задача о суточном ходе

Слайд 24

Описание слайда:

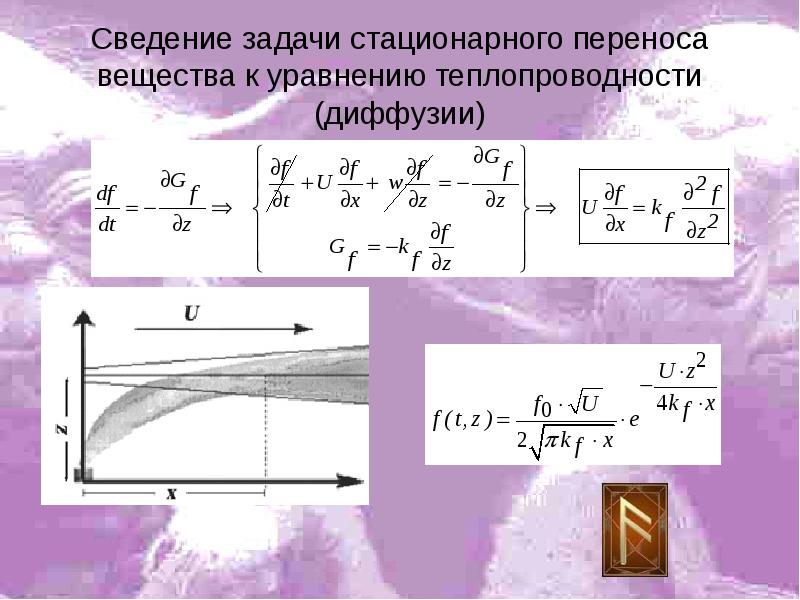

Сведение задачи стационарного переноса вещества к уравнению теплопроводности (диффузии)

Слайд 25

Описание слайда:

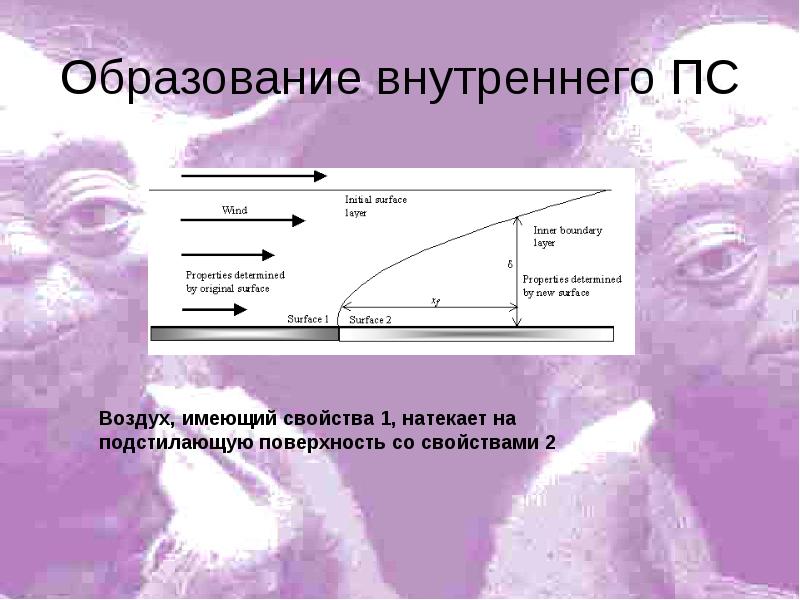

Образование внутреннего ПС

Слайд 26

Описание слайда:

Постановка задачи о трансформации воздушной массы

Слайд 27

Описание слайда:

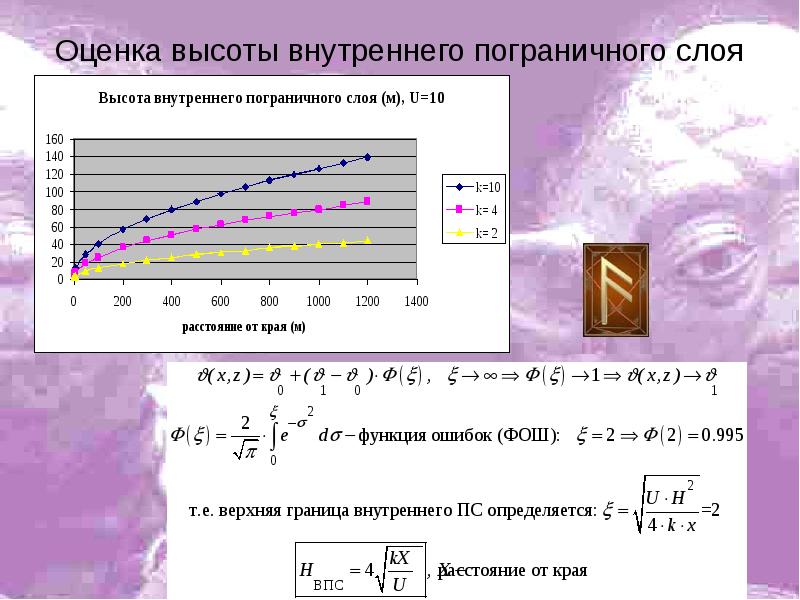

Оценка высоты внутреннего пограничного слоя

Слайд 28

Описание слайда:

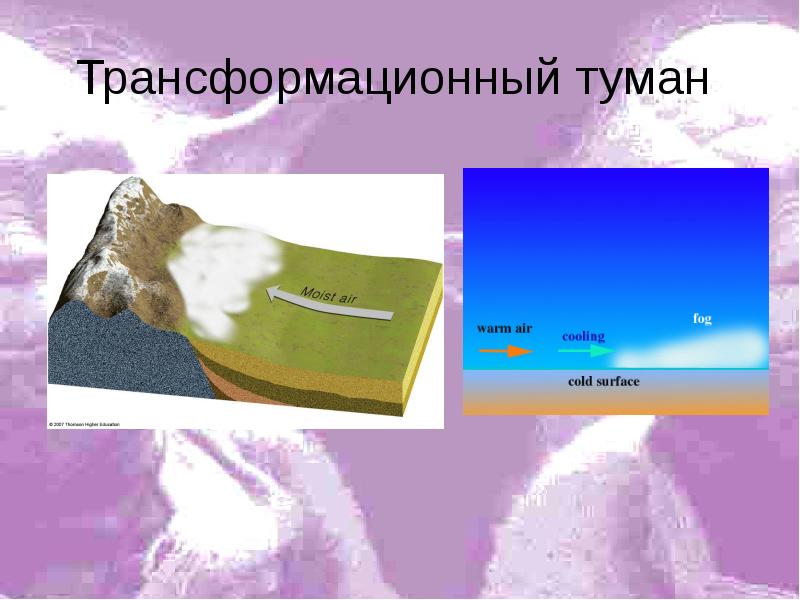

Трансформационный туман

Слайд 29

Описание слайда:

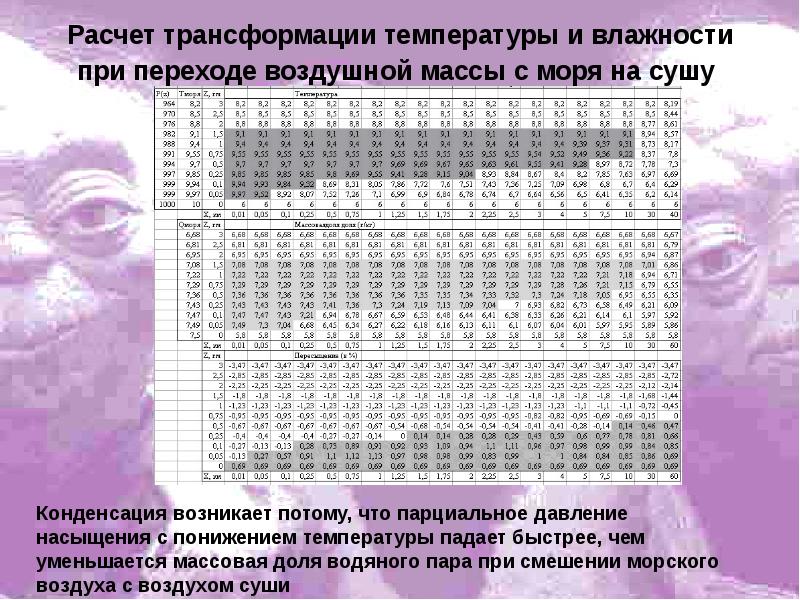

Расчет трансформации температуры и влажности при переходе воздушной массы с моря на сушу

Слайд 30

Описание слайда:

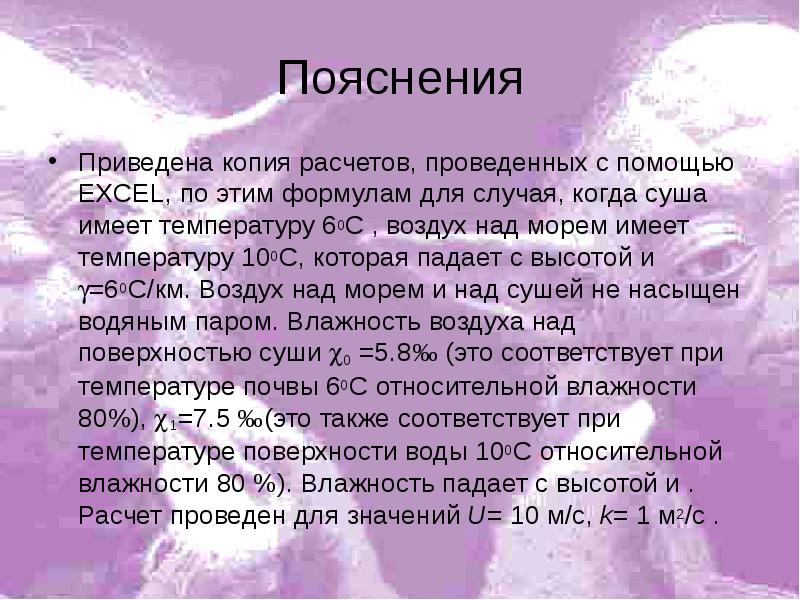

Пояснения Приведена копия расчетов, проведенных с помощью EXCEL, по этим формулам для случая, когда суша имеет температуру 60С , воздух над морем имеет температуру 100С, которая падает с высотой и =60С/км. Воздух над морем и над сушей не насыщен водяным паром. Влажность воздуха над поверхностью суши 0 =5.8‰ (это соответствует при температуре почвы 60С относительной влажности 80%), 1=7.5 ‰(это также соответствует при температуре поверхности воды 100С относительной влажности 80 %). Влажность падает с высотой и . Расчет проведен для значений U= 10 м/с, k= 1 м2/с .

Слайд 31

Описание слайда:

Представление периодических функций рядами Фурье. (Почему все состоит из синусоид?) Все метеорологические переменные периодичны Любые периодические функции можно представить суммами гармоник (теорема Фурье) Частное решение уравнения теплопроводности имеет вид бегущей вглубь почвы тепловой волны F(t,z)= F0S(z/h) sin(ωt)+ +F0C (z/h)cos(ωt)

Слайд 32

Описание слайда:

Задача о суточном ходе температуры

Слайд 33

Описание слайда:

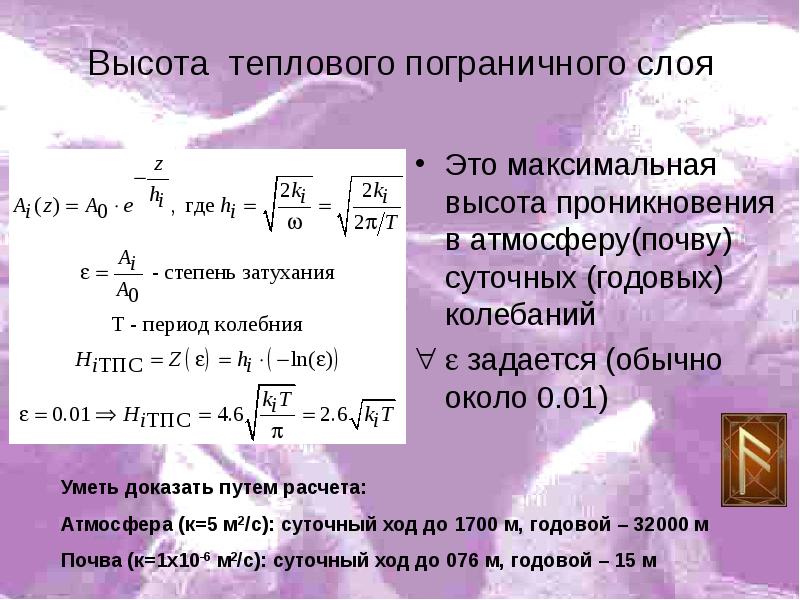

Высота теплового пограничного слоя Это максимальная высота проникновения в атмосферу(почву) суточных (годовых) колебаний  задается (обычно около 0.01)
