Слайд 1


Начертательная геометрия Семинар №3 Проецирование плоскости . Подготовили: Данилова У.Б., Елисеева О.И. Московский государственный технический...
Описание слайда:
Начертательная геометрия Семинар №3 Проецирование плоскости . Подготовили: Данилова У.Б., Елисеева О.И. Московский государственный технический университет имени Н.Э.Баумана 2015г.

Слайд 2

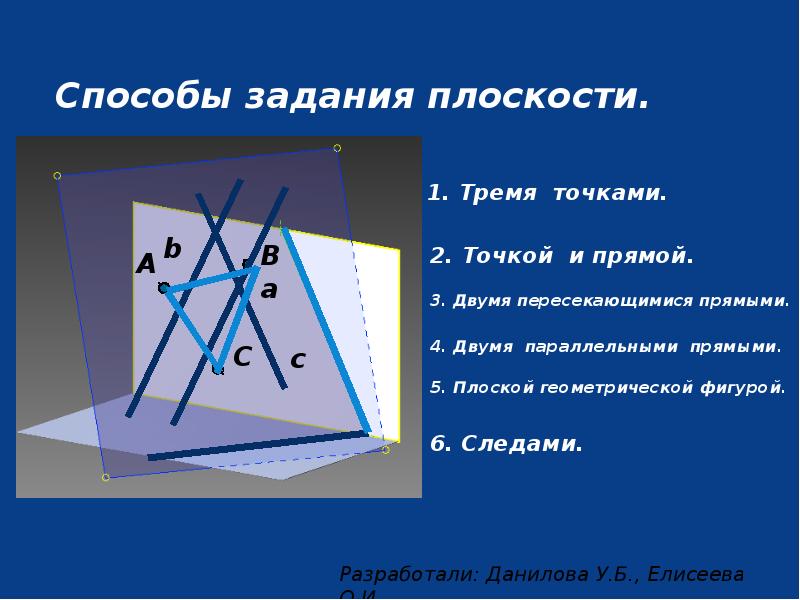

Способы задания плоскости. 1. Тремя точками.
Описание слайда:
Способы задания плоскости. 1. Тремя точками.

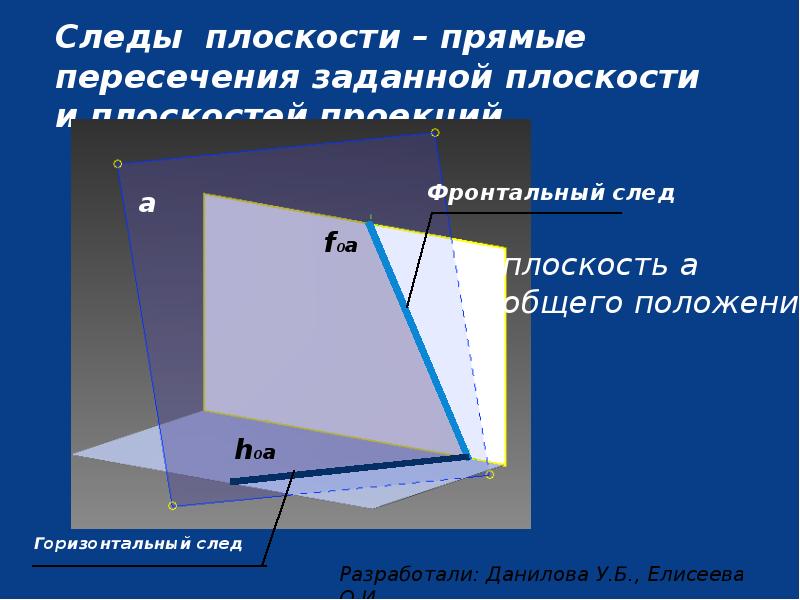

Слайд 3


Следы плоскости – прямые пересечения заданной плоскости и плоскостей проекций. Фронтальный след
Описание слайда:
Следы плоскости – прямые пересечения заданной плоскости и плоскостей проекций. Фронтальный след

Слайд 4

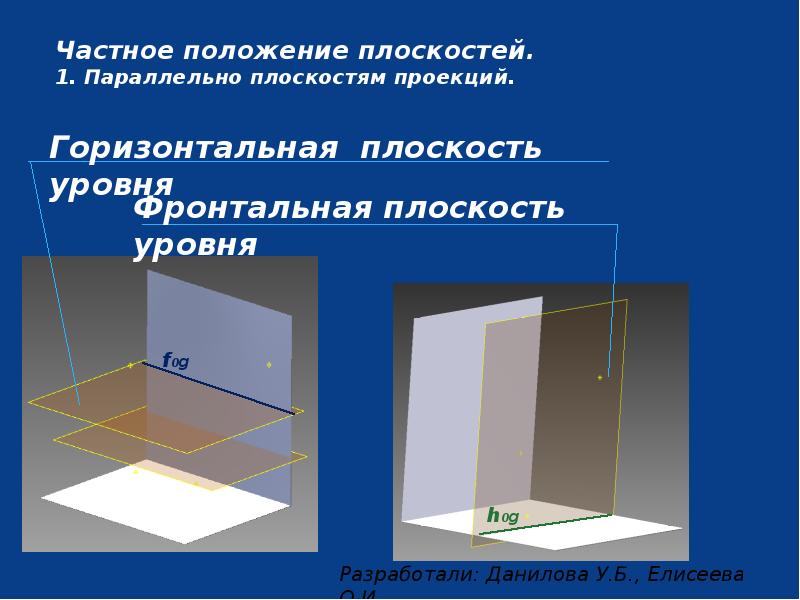

Частное положение плоскостей. 1. Параллельно плоскостям проекций.
Описание слайда:
Частное положение плоскостей. 1. Параллельно плоскостям проекций.

Слайд 5


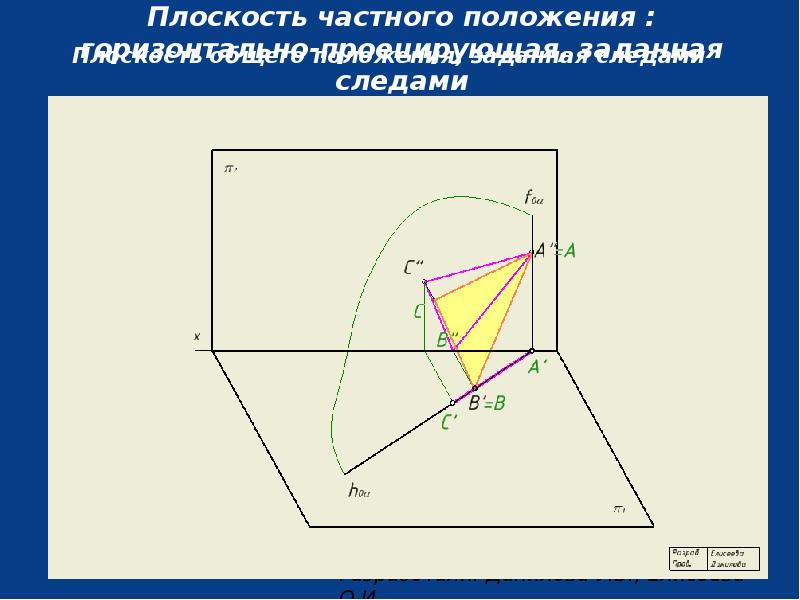

Частное положение плоскостей. 2. Перпендикулярно плоскостям проекций.
Описание слайда:
Частное положение плоскостей. 2. Перпендикулярно плоскостям проекций.

Слайд 6

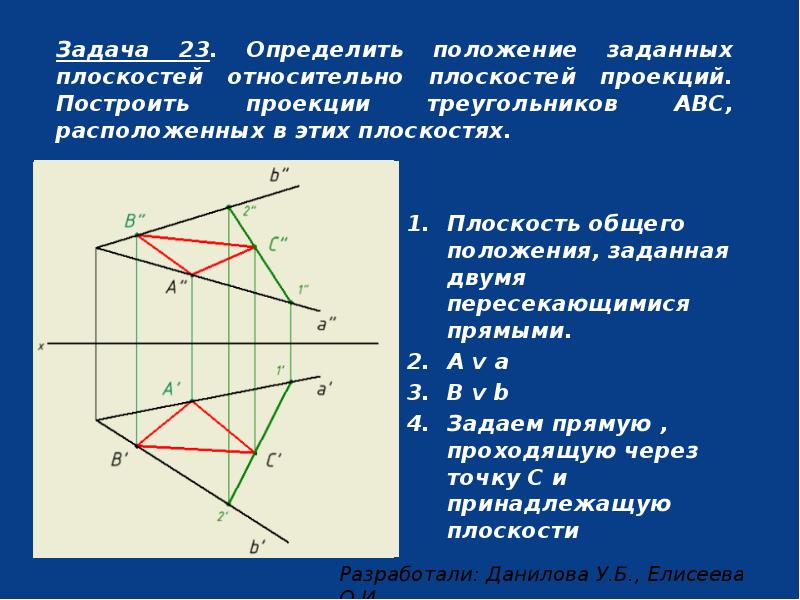

Плоскость общего положения, заданная двумя пересекающимися прямыми. A v a B v b Задаем прямую , проходящую через точку С и принадлежащую плоскости
Описание слайда:
Плоскость общего положения, заданная двумя пересекающимися прямыми. A v a B v b Задаем прямую , проходящую через точку С и принадлежащую плоскости

Слайд 7

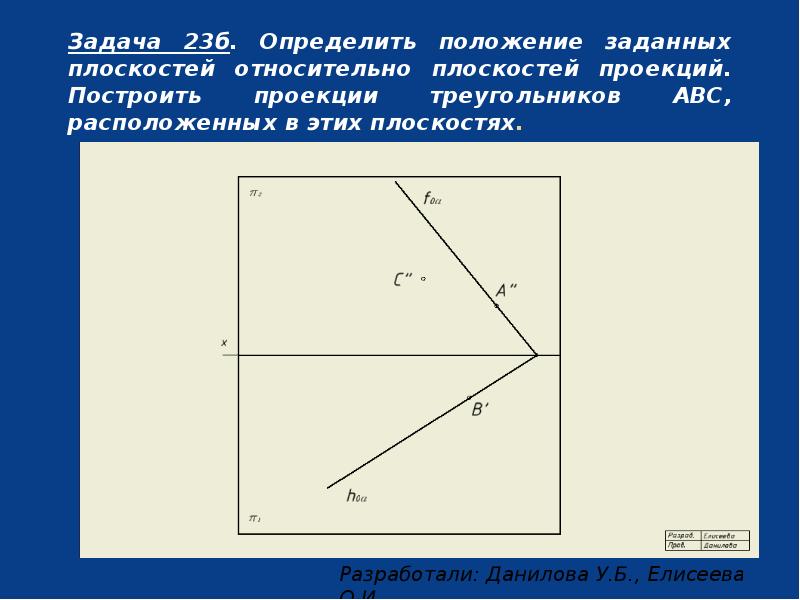

Задача 23б. Определить положение заданных плоскостей относительно плоскостей проекций. Построить проекции треугольников АВС, расположенных в этих...
Описание слайда:
Задача 23б. Определить положение заданных плоскостей относительно плоскостей проекций. Построить проекции треугольников АВС, расположенных в этих плоскостях.

Слайд 8

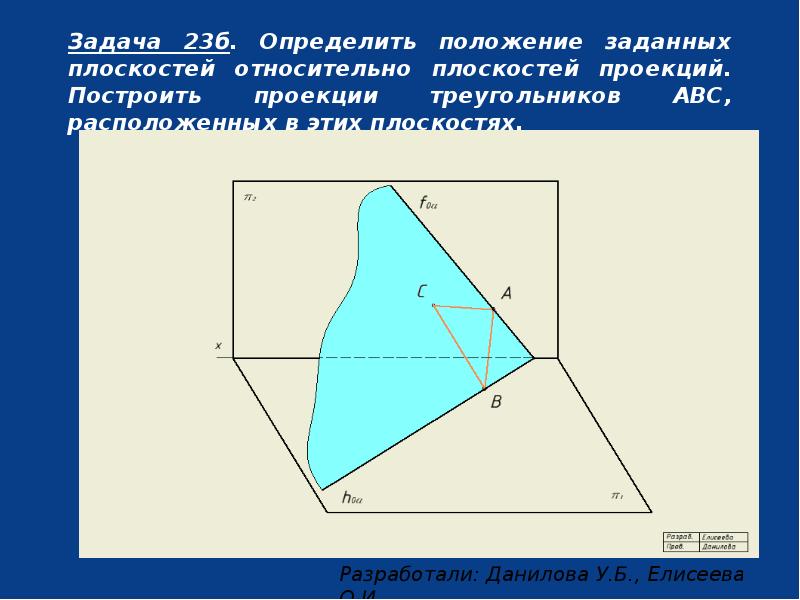

Задача 23б. Определить положение заданных плоскостей относительно плоскостей проекций. Построить проекции треугольников АВС, расположенных в этих...
Описание слайда:
Задача 23б. Определить положение заданных плоскостей относительно плоскостей проекций. Построить проекции треугольников АВС, расположенных в этих плоскостях.

Слайд 9


Задача 23б. Определить положение заданных плоскостей относительно плоскостей проекций. Построить проекции треугольников АВС, расположенных в этих...
Описание слайда:
Задача 23б. Определить положение заданных плоскостей относительно плоскостей проекций. Построить проекции треугольников АВС, расположенных в этих плоскостях.

Слайд 10


Задача 23б. Определить положение заданных плоскостей относительно плоскостей проекций. Построить проекции треугольников АВС, расположенных в этих...
Описание слайда:
Задача 23б. Определить положение заданных плоскостей относительно плоскостей проекций. Построить проекции треугольников АВС, расположенных в этих плоскостях.

Слайд 11


Задача 23б. Определить положение заданных плоскостей относительно плоскостей проекций. Построить проекции треугольников АВС, расположенных в этих...
Описание слайда:
Задача 23б. Определить положение заданных плоскостей относительно плоскостей проекций. Построить проекции треугольников АВС, расположенных в этих плоскостях.

Слайд 12


Задача 23б. Определить положение заданных плоскостей относительно плоскостей проекций. Построить проекции треугольников АВС, расположенных в этих...
Описание слайда:
Задача 23б. Определить положение заданных плоскостей относительно плоскостей проекций. Построить проекции треугольников АВС, расположенных в этих плоскостях.

Слайд 13


Проецирование плоскости, слайд №13
Описание слайда:

Слайд 14

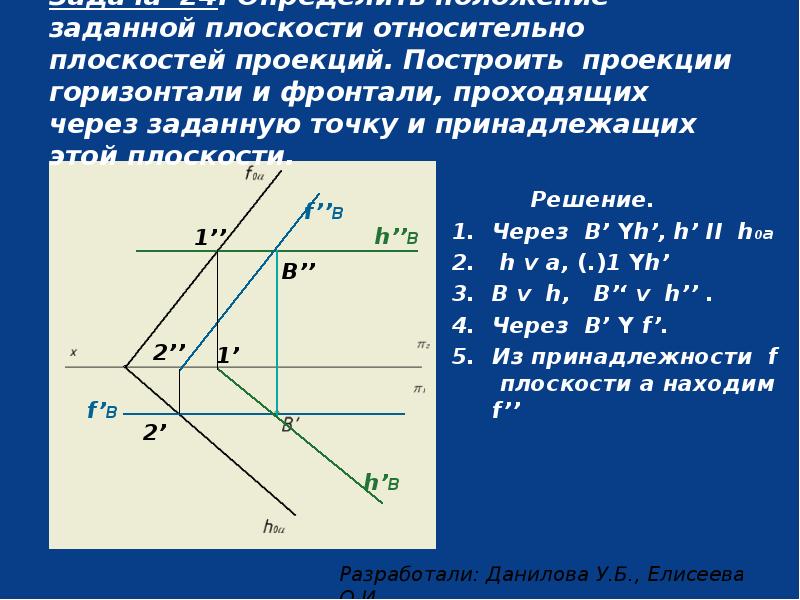

Задача 24. Определить положение заданной плоскости относительно плоскостей проекций. Построить проекции горизонтали и фронтали, проходящих через...
Описание слайда:
Задача 24. Определить положение заданной плоскости относительно плоскостей проекций. Построить проекции горизонтали и фронтали, проходящих через заданную точку и принадлежащих этой плоскости. Решение. a-Плоскость общего положения, заданная пересекающимися прямыми a и b. Через A’’ можно провести h’’. h v a, находим точки пересечения 1 и 2, получаем h’ A v h, A‘ v h’ . Через A’ проводим f’. Из принадлежности f плоскости a находим f’’

Слайд 15


Проецирование плоскости, слайд №15
Описание слайда:
