Слайд 1

Описание слайда:

Проекции отрезка Кошелев Герман 10 класс

Слайд 2

Описание слайда:

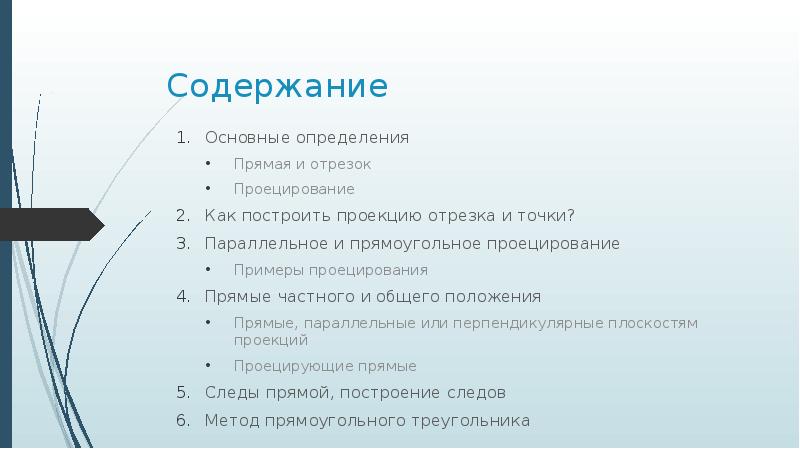

Содержание Основные определения Прямая и отрезок Проецирование Как построить проекцию отрезка и точки? Параллельное и прямоугольное проецирование Примеры проецирования Прямые частного и общего положения Прямые, параллельные или перпендикулярные плоскостям проекций Проецирующие прямые Следы прямой, построение следов Метод прямоугольного треугольника

Слайд 3

Описание слайда:

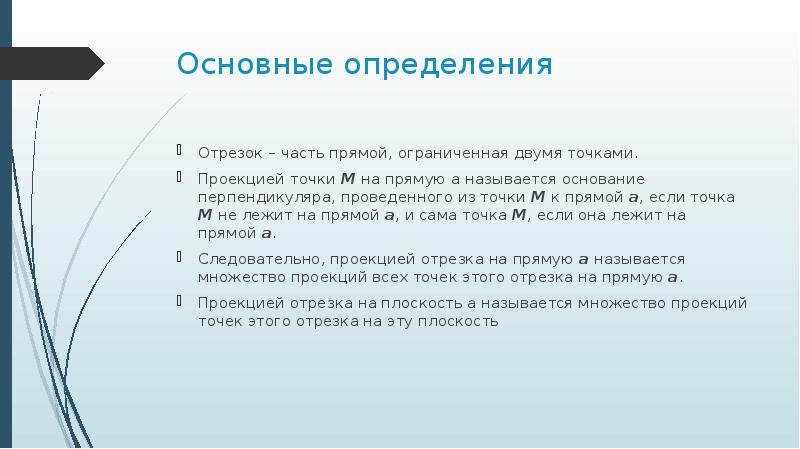

Основные определения Отрезок – часть прямой, ограниченная двумя точками. Проекцией точки M на прямую a называется основание перпендикуляра, проведенного из точки M к прямой a, если точка M не лежит на прямой a, и сама точка M, если она лежит на прямой a. Следовательно, проекцией отрезка на прямую a называется множество проекций всех точек этого отрезка на прямую a. Проекцией отрезка на плоскость a называется множество проекций точек этого отрезка на эту плоскость

Слайд 4

Описание слайда:

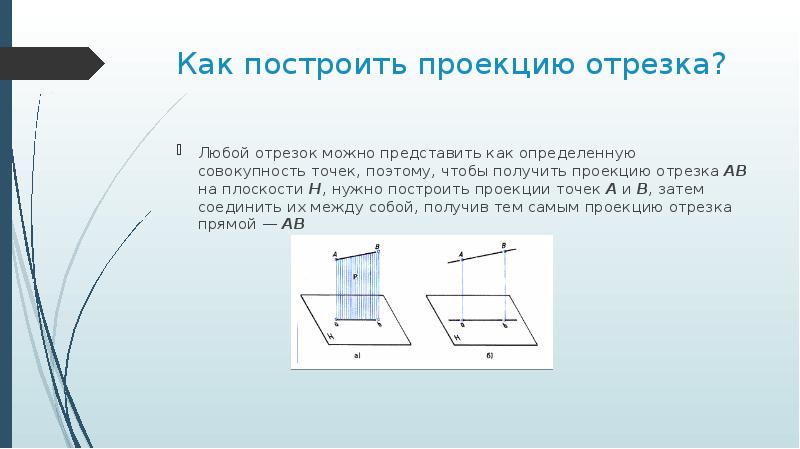

Как построить проекцию отрезка? Любой отрезок можно представить как определенную совокупность точек, поэтому, чтобы получить проекцию отрезка АВ на плоскости Н, нужно построить проекции точек А и В, затем соединить их между собой, получив тем самым проекцию отрезка прямой — AB

Слайд 5

Описание слайда:

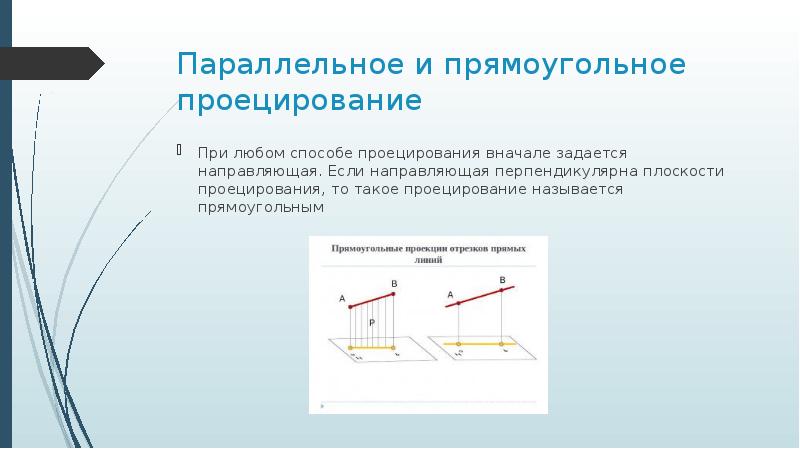

Параллельное и прямоугольное проецирование При любом способе проецирования вначале задается направляющая. Если направляющая перпендикулярна плоскости проецирования, то такое проецирование называется прямоугольным

Слайд 6

Описание слайда:

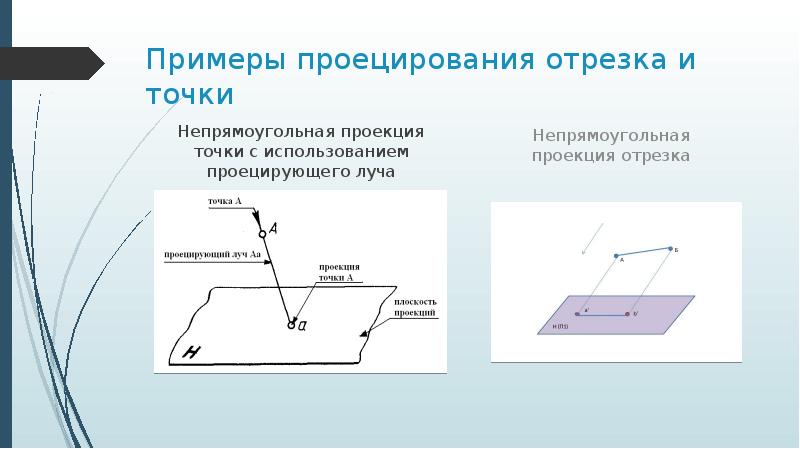

Примеры проецирования отрезка и точки Непрямоугольная проекция точки с использованием проецирующего луча

Слайд 7

Описание слайда:

Прямые частного положения Прямая, параллельная или перпендикулярная какой-либо плоскости проекций, называется прямой частного положения. Прямые, параллельные плоскостям проекций, называются прямыми уровня.

Слайд 8

Описание слайда:

Прямые, параллельные или перпендикулярные плоскостям проекций Прямая, параллельная фронтальной плоскости проекций, называется фронтальной прямой или фронталью. Прямая, параллельная профильной плоскости проекций, называется профильной прямой. Прямая, параллельная горизонтальной плоскости проекций, называется горизонтальной прямой.

Слайд 9

Описание слайда:

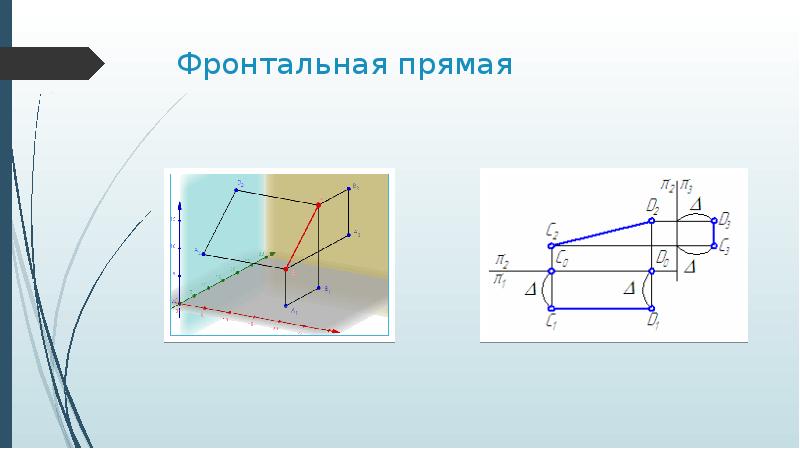

Фронтальная прямая

Слайд 10

Описание слайда:

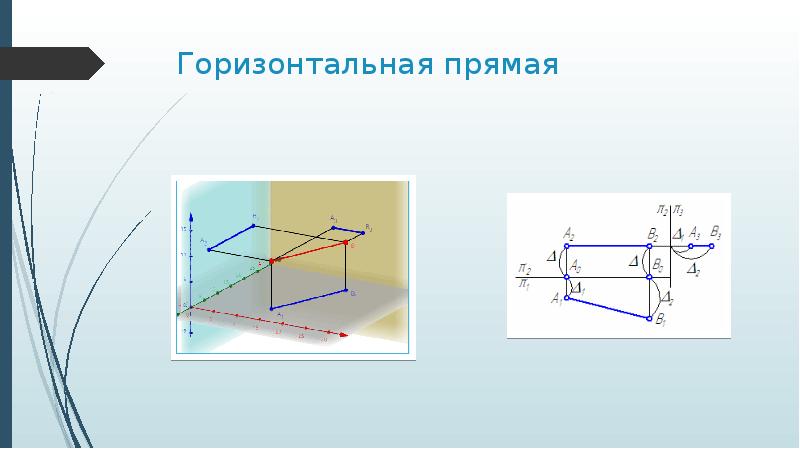

Горизонтальная прямая

Слайд 11

Описание слайда:

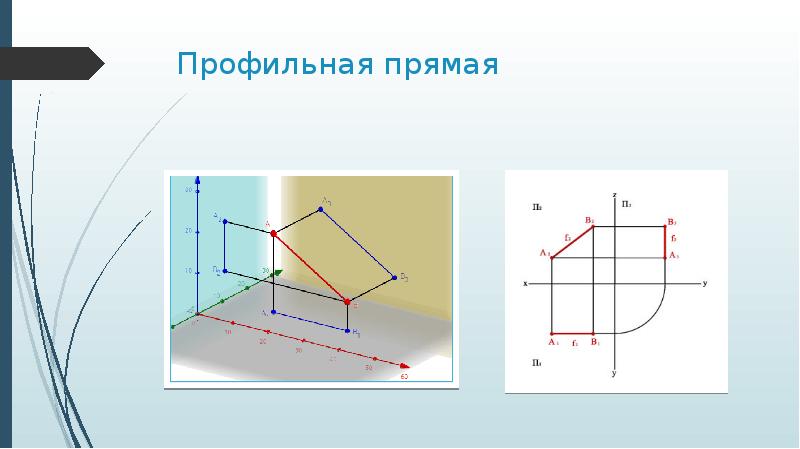

Профильная прямая

Слайд 12

Описание слайда:

Проецирующие прямые Прямые, перпендикулярные плоскостям проекций, называются проецирующими. Прямая, перпендикулярная горизонтальной плоскости проекций, называется горизонтально-проецирующей. Прямая , перпендикулярная фронтальной плоскости проекций, называется фронтально-проецирующей. Прямая, перпендикулярная профильной плоскости проекций, называется профильно-проецирующей.

Слайд 13

Описание слайда:

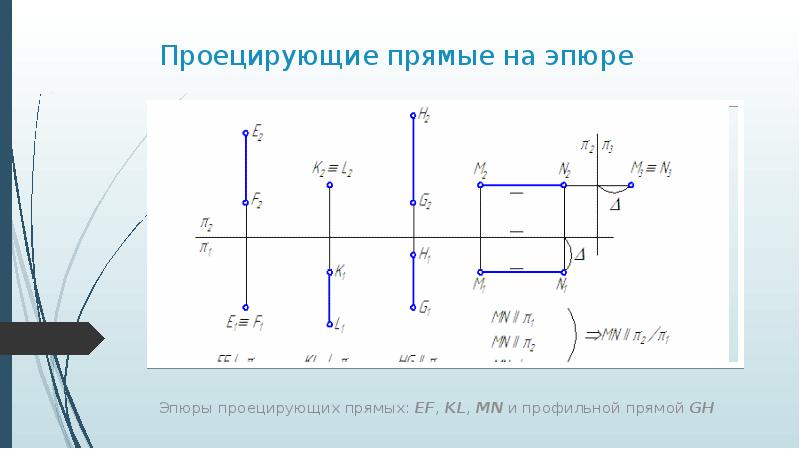

Проецирующие прямые на эпюре Эпюры проецирующих прямых: EF, KL, MN и профильной прямой GH

Слайд 14

Описание слайда:

Следы прямой След прямой – точка пересечения прямой с плоскостью проекций. Прямая общего положения, как правило, имеет три следа: Горизонтальный след – точка пересечения прямой с горизонтальной плоскостью проекций. Фронтальный след – точка пересечения прямой с фронтальной плоскостью проекций. Профильный след – точка пересечения прямой с профильной плоскостью проекций.

Слайд 15

Описание слайда:

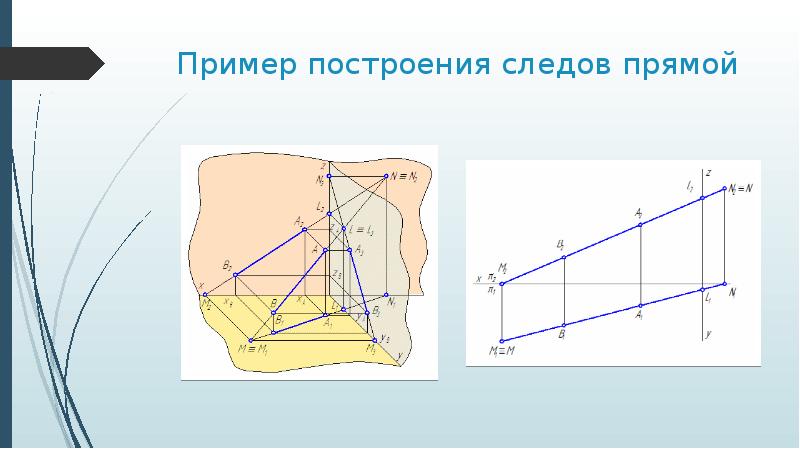

Пример построения следов прямой

Слайд 16

Описание слайда:

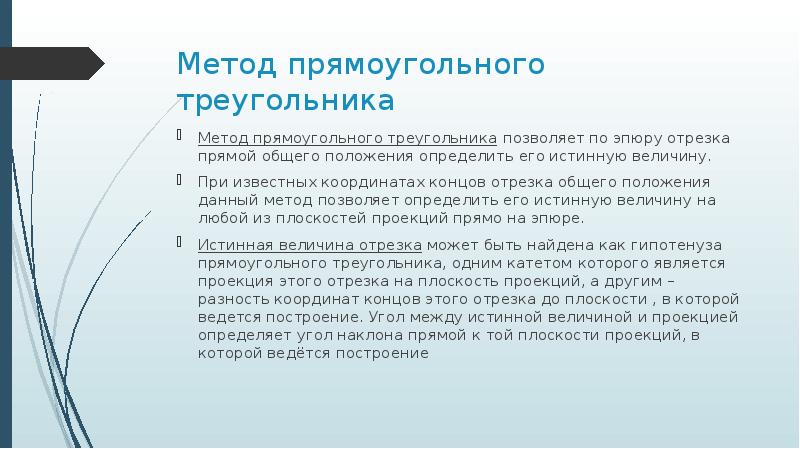

Метод прямоугольного треугольника Метод прямоугольного треугольника позволяет по эпюру отрезка прямой общего положения определить его истинную величину. При известных координатах концов отрезка общего положения данный метод позволяет определить его истинную величину на любой из плоскостей проекций прямо на эпюре. Истинная величина отрезка может быть найдена как гипотенуза прямоугольного треугольника, одним катетом которого является проекция этого отрезка на плоскость проекций, а другим – разность координат концов этого отрезка до плоскости , в которой ведется построение. Угол между истинной величиной и проекцией определяет угол наклона прямой к той плоскости проекций, в которой ведётся построение

Слайд 17

Описание слайда:

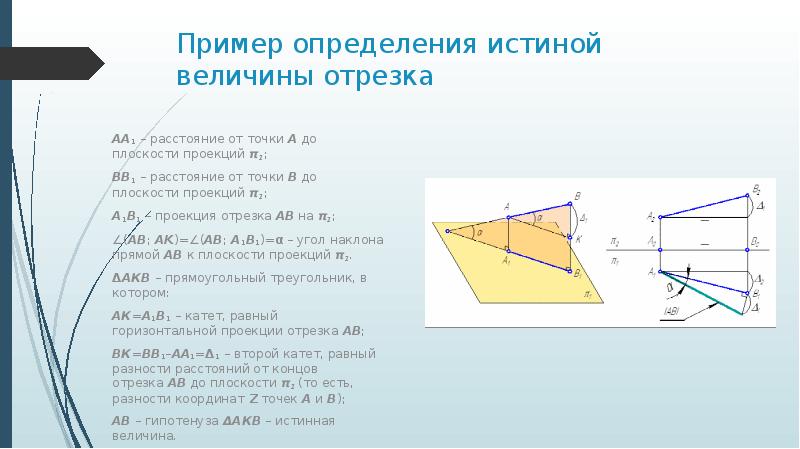

Пример определения истиной величины отрезка АА1 – расстояние от точки А до плоскости проекций π1; ВВ1 – расстояние от точки В до плоскости проекций π1; А1В1 – проекция отрезка АВ на π1; ∠(AB; AK)=∠(AB; A1B1)=α – угол наклона прямой АВ к плоскости проекций π1. ΔАКВ – прямоугольный треугольник, в котором: АК=А1В1 – катет, равный горизонтальной проекции отрезка АВ; ВК=ВВ1–АА1=Δ1 – второй катет, равный разности расстояний от концов отрезка АВ до плоскости π1 (то есть, разности координат Z точек А и В); АВ – гипотенуза ΔАКВ – истинная величина.
