Слайд 1

Описание слайда:

ПРОЕКТИРОВАНИЕ, АНАЛИЗ РАЗРАБОТКИ И ОБУСТРОЙСТВА УГЛЕВОДОРОДНЫХ МЕСТОРОЖДЕНИЙ ЧАСТЬ 2 ГАЗОВЫЕ И ГАЗОКОНДЕНСАТНЫЕ МЕСТОРОЖДЕНИЯ Лекция №1

Слайд 2

Описание слайда:

Проектирование разработки газовых и газонефтяных месторождений является сложной, многопрофильной работой. Эта работа выполняется коллективом специалистов в области геологии, геофизики, гидрогеологии, газогидродинамики, термодинамики, бурения, химии, физических методов переработки газа, транспорта, экологии, экономики и т. д. Разработка газовых, газоконденсатных и газонефтяных месторождений связана с крупными капитальными вложениями и эксплуатационными затратами. Проектирование разработки газовых и газонефтяных месторождений является сложной, многопрофильной работой. Эта работа выполняется коллективом специалистов в области геологии, геофизики, гидрогеологии, газогидродинамики, термодинамики, бурения, химии, физических методов переработки газа, транспорта, экологии, экономики и т. д. Разработка газовых, газоконденсатных и газонефтяных месторождений связана с крупными капитальными вложениями и эксплуатационными затратами. Качеством проекта разработки предопределяется рентабельность газонефтедобывающего предприятия, охрана окружающей среды и природных ресурсов, коэффициенты извлечения газа, конденсата и нефти, численность персонала для освоения месторождения. Поэтому выполнять проект разработки газовых и газонефтяных месторождений для организации и специалистов является почетной и ответственной работой.

Слайд 3

Описание слайда:

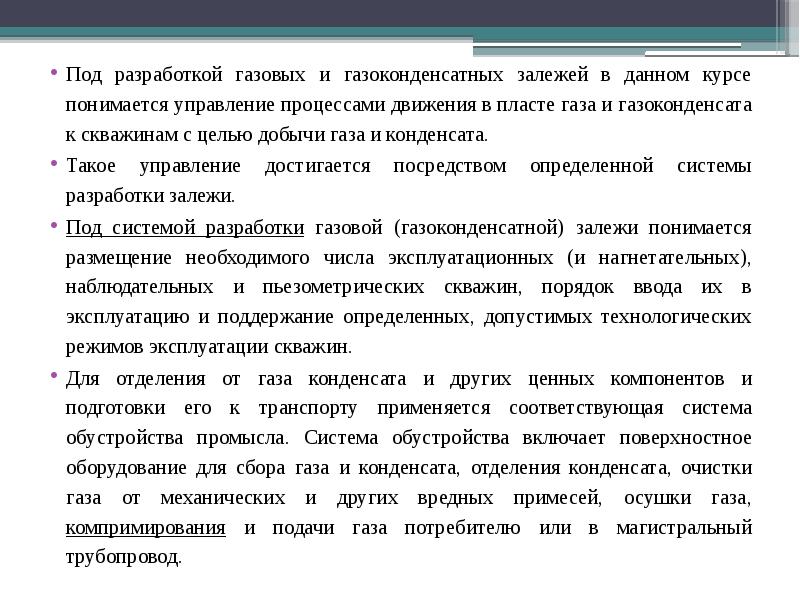

Под разработкой газовых и газоконденсатных залежей в данном курсе понимается управление процессами движения в пласте газа и газоконденсата к скважинам с целью добычи газа и конденсата. Под разработкой газовых и газоконденсатных залежей в данном курсе понимается управление процессами движения в пласте газа и газоконденсата к скважинам с целью добычи газа и конденсата. Такое управление достигается посредством определенной системы разработки залежи. Под системой разработки газовой (газоконденсатной) залежи понимается размещение необходимого числа эксплуатационных (и нагнетательных), наблюдательных и пьезометрических скважин, порядок ввода их в эксплуатацию и поддержание определенных, допустимых технологических режимов эксплуатации скважин. Для отделения от газа конденсата и других ценных компонентов и подготовки его к транспорту применяется соответствующая система обустройства промысла. Система обустройства включает поверхностное оборудование для сбора газа и конденсата, отделения конденсата, очистки газа от механических и других вредных примесей, осушки газа, компримирования и подачи газа потребителю или в магистральный трубопровод.

Слайд 4

Описание слайда:

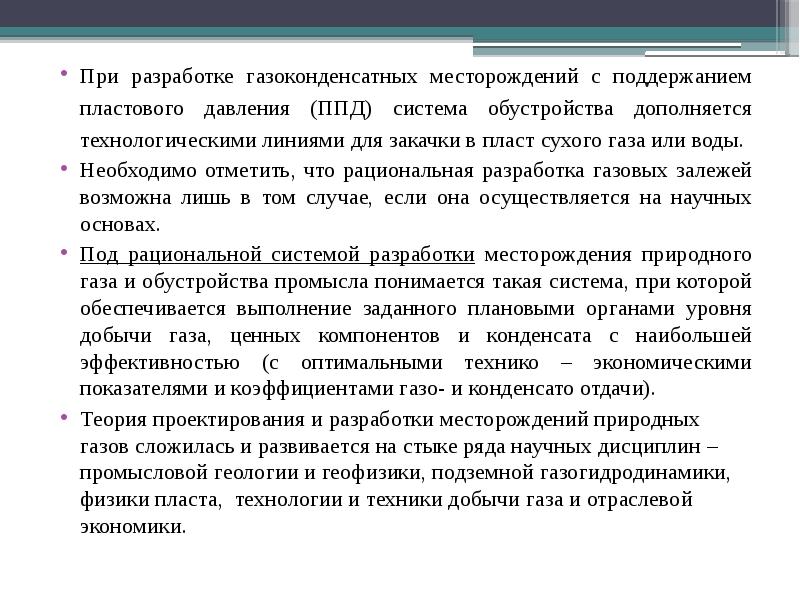

При разработке газоконденсатных месторождений с поддержанием пластового давления (ППД) система обустройства дополняется технологическими линиями для закачки в пласт сухого газа или воды. При разработке газоконденсатных месторождений с поддержанием пластового давления (ППД) система обустройства дополняется технологическими линиями для закачки в пласт сухого газа или воды. Необходимо отметить, что рациональная разработка газовых залежей возможна лишь в том случае, если она осуществляется на научных основах. Под рациональной системой разработки месторождения природного газа и обустройства промысла понимается такая система, при которой обеспечивается выполнение заданного плановыми органами уровня добычи газа, ценных компонентов и конденсата с наибольшей эффективностью (с оптимальными технико – экономическими показателями и коэффициентами газо- и конденсато отдачи). Теория проектирования и разработки месторождений природных газов сложилась и развивается на стыке ряда научных дисциплин – промысловой геологии и геофизики, подземной газогидродинамики, физики пласта, технологии и техники добычи газа и отраслевой экономики.

Слайд 5

Описание слайда:

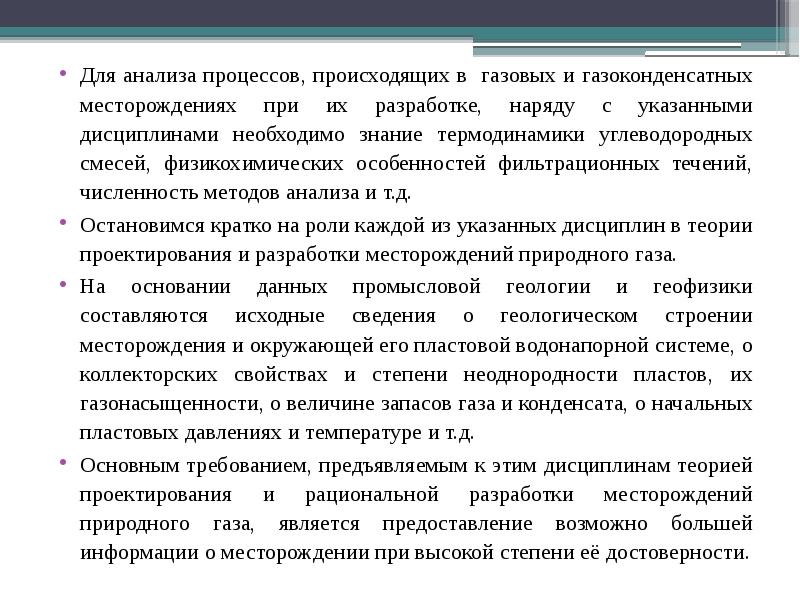

Для анализа процессов, происходящих в газовых и газоконденсатных месторождениях при их разработке, наряду с указанными дисциплинами необходимо знание термодинамики углеводородных смесей, физикохимических особенностей фильтрационных течений, численность методов анализа и т.д. Для анализа процессов, происходящих в газовых и газоконденсатных месторождениях при их разработке, наряду с указанными дисциплинами необходимо знание термодинамики углеводородных смесей, физикохимических особенностей фильтрационных течений, численность методов анализа и т.д. Остановимся кратко на роли каждой из указанных дисциплин в теории проектирования и разработки месторождений природного газа. На основании данных промысловой геологии и геофизики составляются исходные сведения о геологическом строении месторождения и окружающей его пластовой водонапорной системе, о коллекторских свойствах и степени неоднородности пластов, их газонасыщенности, о величине запасов газа и конденсата, о начальных пластовых давлениях и температуре и т.д. Основным требованием, предъявляемым к этим дисциплинам теорией проектирования и рациональной разработки месторождений природного газа, является предоставление возможно большей информации о месторождении при высокой степени её достоверности.

Слайд 6

Описание слайда:

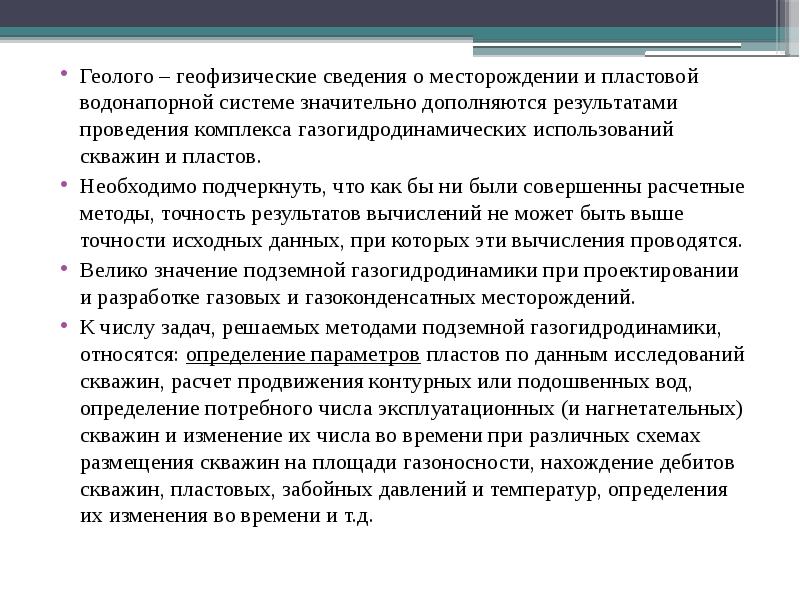

Геолого – геофизические сведения о месторождении и пластовой водонапорной системе значительно дополняются результатами проведения комплекса газогидродинамических использований скважин и пластов. Геолого – геофизические сведения о месторождении и пластовой водонапорной системе значительно дополняются результатами проведения комплекса газогидродинамических использований скважин и пластов. Необходимо подчеркнуть, что как бы ни были совершенны расчетные методы, точность результатов вычислений не может быть выше точности исходных данных, при которых эти вычисления проводятся. Велико значение подземной газогидродинамики при проектировании и разработке газовых и газоконденсатных месторождений. К числу задач, решаемых методами подземной газогидродинамики, относятся: определение параметров пластов по данным исследований скважин, расчет продвижения контурных или подошвенных вод, определение потребного числа эксплуатационных (и нагнетательных) скважин и изменение их числа во времени при различных схемах размещения скважин на площади газоносности, нахождение дебитов скважин, пластовых, забойных давлений и температур, определения их изменения во времени и т.д.

Слайд 7

Описание слайда:

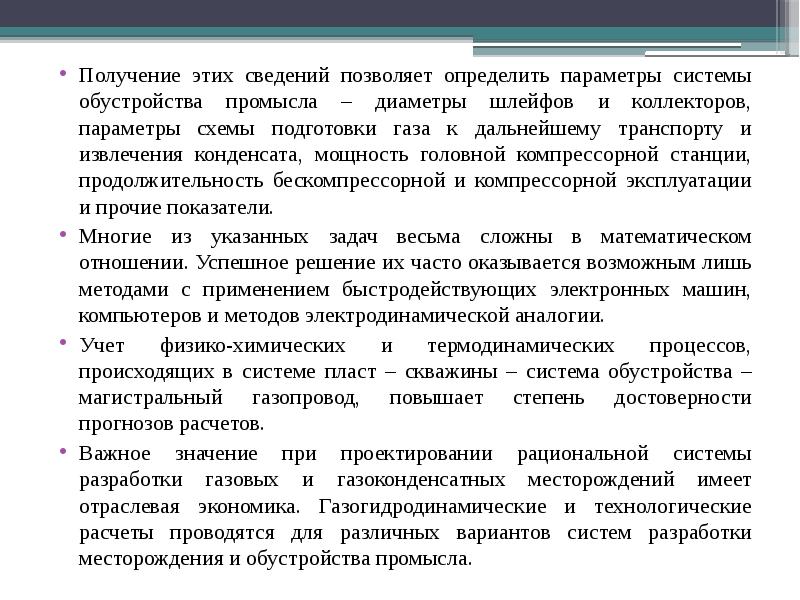

Получение этих сведений позволяет определить параметры системы обустройства промысла – диаметры шлейфов и коллекторов, параметры схемы подготовки газа к дальнейшему транспорту и извлечения конденсата, мощность головной компрессорной станции, продолжительность бескомпрессорной и компрессорной эксплуатации и прочие показатели. Получение этих сведений позволяет определить параметры системы обустройства промысла – диаметры шлейфов и коллекторов, параметры схемы подготовки газа к дальнейшему транспорту и извлечения конденсата, мощность головной компрессорной станции, продолжительность бескомпрессорной и компрессорной эксплуатации и прочие показатели. Многие из указанных задач весьма сложны в математическом отношении. Успешное решение их часто оказывается возможным лишь методами с применением быстродействующих электронных машин, компьютеров и методов электродинамической аналогии. Учет физико-химических и термодинамических процессов, происходящих в системе пласт – скважины – система обустройства – магистральный газопровод, повышает степень достоверности прогнозов расчетов. Важное значение при проектировании рациональной системы разработки газовых и газоконденсатных месторождений имеет отраслевая экономика. Газогидродинамические и технологические расчеты проводятся для различных вариантов систем разработки месторождения и обустройства промысла.

Слайд 8

Описание слайда:

После составления проекта опытно – промышленной эксплуатации, технологической схемы или проекта разработки начинается разработка месторождения. После составления проекта опытно – промышленной эксплуатации, технологической схемы или проекта разработки начинается разработка месторождения. В процессе разработки месторождения получается новая дополнительная информация о строении месторождения, распределения давления в пласте, продвижении контуров водоносности и др. Обработка этой информации и правильная оценка её значения, проведенный анализ разработки не возможны без знания теории разработки природного газа. Этапы развития теории проектирования и разработки месторождений природных газов. Развитие теоретических основ проектирования и разработки газовых и газоконденсатных месторождений можно разделить на 4 этапа.

Слайд 9

Описание слайда:

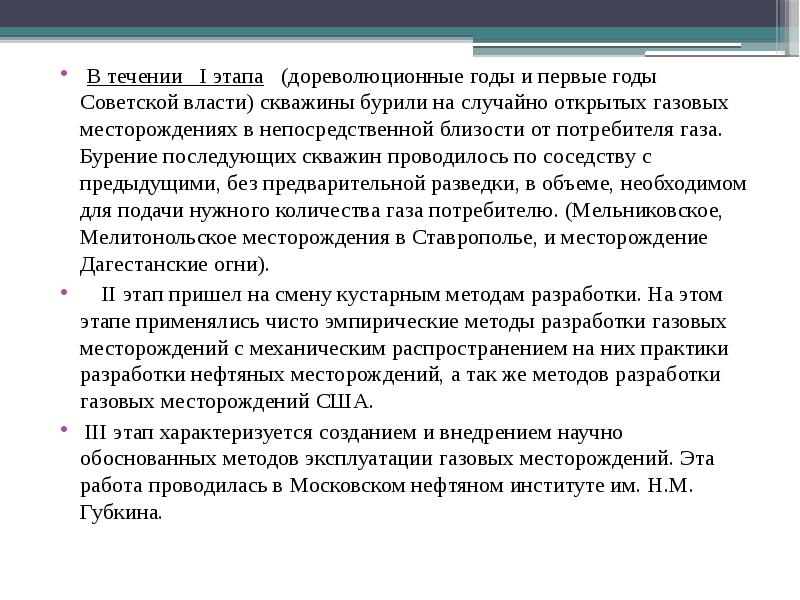

В течении I этапа (дореволюционные годы и первые годы Советской власти) скважины бурили на случайно открытых газовых месторождениях в непосредственной близости от потребителя газа. Бурение последующих скважин проводилось по соседству с предыдущими, без предварительной разведки, в объеме, необходимом для подачи нужного количества газа потребителю. (Мельниковское, Мелитонольское месторождения в Ставрополье, и месторождение Дагестанские огни). В течении I этапа (дореволюционные годы и первые годы Советской власти) скважины бурили на случайно открытых газовых месторождениях в непосредственной близости от потребителя газа. Бурение последующих скважин проводилось по соседству с предыдущими, без предварительной разведки, в объеме, необходимом для подачи нужного количества газа потребителю. (Мельниковское, Мелитонольское месторождения в Ставрополье, и месторождение Дагестанские огни). II этап пришел на смену кустарным методам разработки. На этом этапе применялись чисто эмпирические методы разработки газовых месторождений с механическим распространением на них практики разработки нефтяных месторождений, а так же методов разработки газовых месторождений США. III этап характеризуется созданием и внедрением научно обоснованных методов эксплуатации газовых месторождений. Эта работа проводилась в Московском нефтяном институте им. Н.М. Губкина.

Слайд 10

Описание слайда:

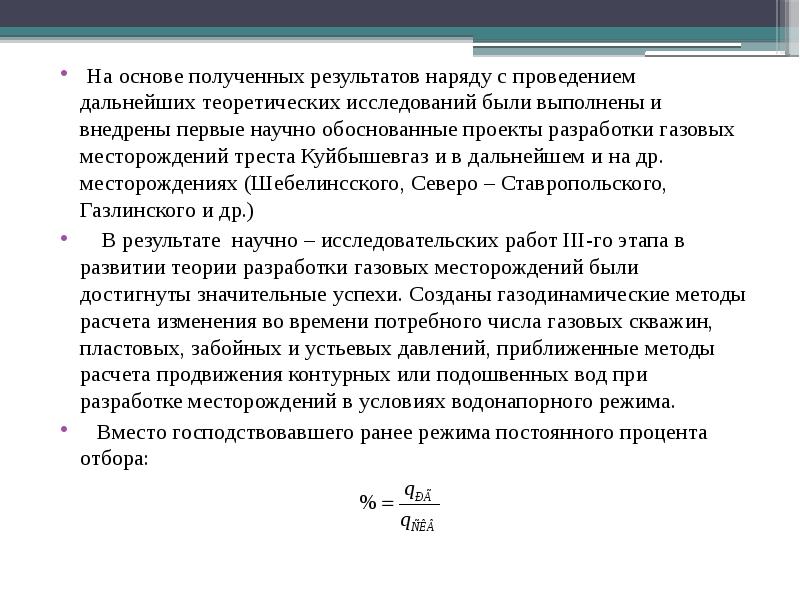

На основе полученных результатов наряду с проведением дальнейших теоретических исследований были выполнены и внедрены первые научно обоснованные проекты разработки газовых месторождений треста Куйбышевгаз и в дальнейшем и на др. месторождениях (Шебелинсского, Северо – Ставропольского, Газлинского и др.) На основе полученных результатов наряду с проведением дальнейших теоретических исследований были выполнены и внедрены первые научно обоснованные проекты разработки газовых месторождений треста Куйбышевгаз и в дальнейшем и на др. месторождениях (Шебелинсского, Северо – Ставропольского, Газлинского и др.) В результате научно – исследовательских работ III-го этапа в развитии теории разработки газовых месторождений были достигнуты значительные успехи. Созданы газодинамические методы расчета изменения во времени потребного числа газовых скважин, пластовых, забойных и устьевых давлений, приближенные методы расчета продвижения контурных или подошвенных вод при разработке месторождений в условиях водонапорного режима. Вместо господствовавшего ранее режима постоянного процента отбора:

Слайд 11

Описание слайда:

где: % - постоянный процент отбора, где: % - постоянный процент отбора, qРГ – рабочий дебит газовой скважины, qСКВ – дебит фонтанирующей газовой скважины. считавшегося единственно рациональным технологическим режимом эксплуатации газовых скважин, обоснованы и внедрены в практику проектирования новые технологические режимы. К их числу относится режимы поддержания постоянного максимально допустимого градиента давления на забое скважины или постоянной депрессии при недостаточной устойчивости коллекторов, режим предельного безводного дебита газовых скважин при наличии подошвенной воды. Исследования фильтрации газа к несовершенным скважинам в условиях нарушения закона Дарси привели к созданию и повсеместному внедрению новой методики обработки и интерпретации результатов исследования газовых скважин. Появились методы исследования скважин при нестационарных режимах фильтрации газа.

Слайд 12

Описание слайда:

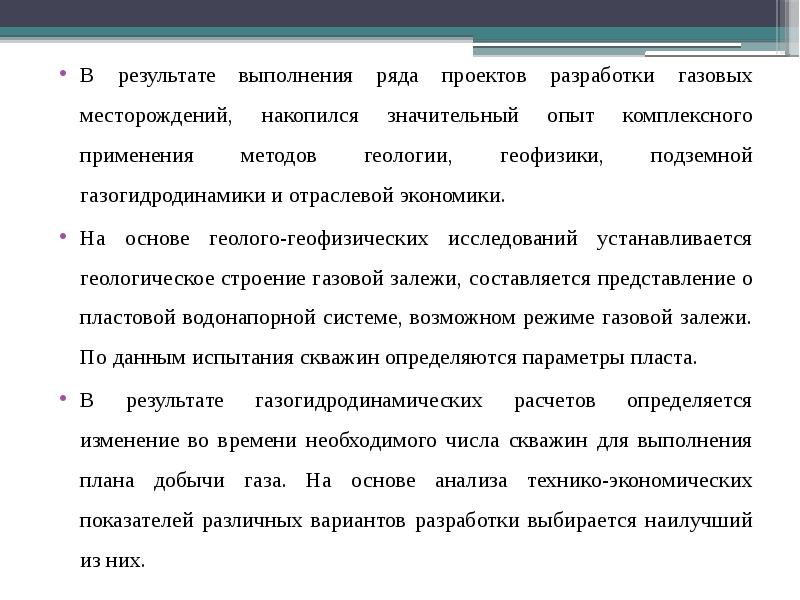

В результате выполнения ряда проектов разработки газовых месторождений, накопился значительный опыт комплексного применения методов геологии, геофизики, подземной газогидродинамики и отраслевой экономики. В результате выполнения ряда проектов разработки газовых месторождений, накопился значительный опыт комплексного применения методов геологии, геофизики, подземной газогидродинамики и отраслевой экономики. На основе геолого-геофизических исследований устанавливается геологическое строение газовой залежи, составляется представление о пластовой водонапорной системе, возможном режиме газовой залежи. По данным испытания скважин определяются параметры пласта. В результате газогидродинамических расчетов определяется изменение во времени необходимого числа скважин для выполнения плана добычи газа. На основе анализа технико-экономических показателей различных вариантов разработки выбирается наилучший из них.

Слайд 13

Описание слайда:

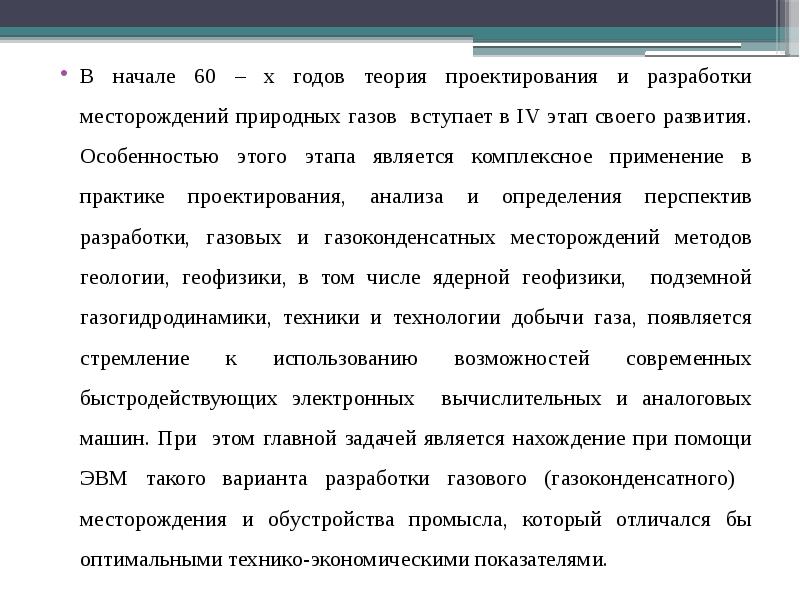

В начале 60 – х годов теория проектирования и разработки месторождений природных газов вступает в IV этап своего развития. Особенностью этого этапа является комплексное применение в практике проектирования, анализа и определения перспектив разработки, газовых и газоконденсатных месторождений методов геологии, геофизики, в том числе ядерной геофизики, подземной газогидродинамики, техники и технологии добычи газа, появляется стремление к использованию возможностей современных быстродействующих электронных вычислительных и аналоговых машин. При этом главной задачей является нахождение при помощи ЭВМ такого варианта разработки газового (газоконденсатного) месторождения и обустройства промысла, который отличался бы оптимальными технико-экономическими показателями. В начале 60 – х годов теория проектирования и разработки месторождений природных газов вступает в IV этап своего развития. Особенностью этого этапа является комплексное применение в практике проектирования, анализа и определения перспектив разработки, газовых и газоконденсатных месторождений методов геологии, геофизики, в том числе ядерной геофизики, подземной газогидродинамики, техники и технологии добычи газа, появляется стремление к использованию возможностей современных быстродействующих электронных вычислительных и аналоговых машин. При этом главной задачей является нахождение при помощи ЭВМ такого варианта разработки газового (газоконденсатного) месторождения и обустройства промысла, который отличался бы оптимальными технико-экономическими показателями.
