Слайд 1

Описание слайда:

ЛЕКЦИЯ №13 Классификация ЦИС. Сравнение вариантов создания специализированных проектов. Базовые Матричные Кристаллы Классификация ПЛИС. PLD, ПЛМ. FPGA. Транзистор с плавающим затвором

Слайд 2

Описание слайда:

Классификация цифровых интегральных схем

Слайд 3

Описание слайда:

Классификация цифровых интегральных схем (прод.) МИС, СИС, БИС, СБИС – микросхемы малого, среднего, большого и сверхбольшого уровня интеграции. МП – микропроцессоры МК – микроконтроллеры ЗУ – запоминающие устройства БМК – базовый матричный кристалл

Слайд 4

Описание слайда:

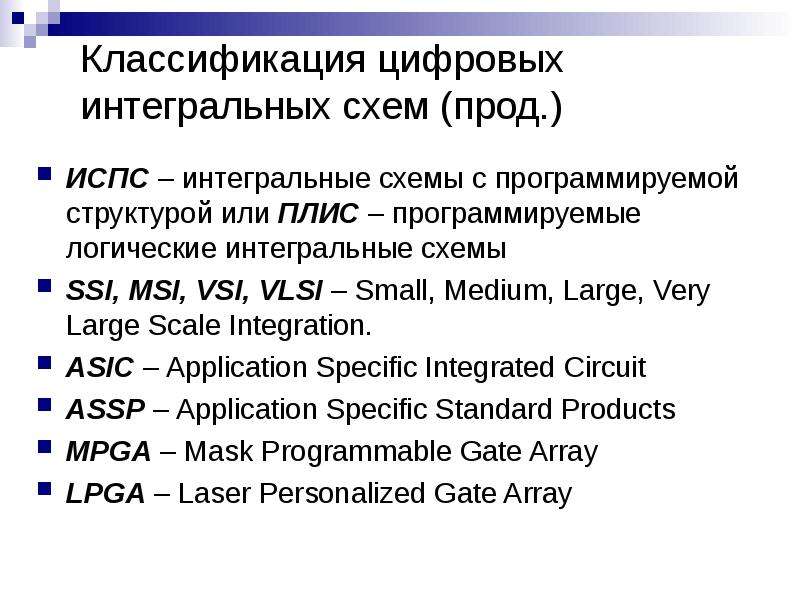

ИСПС – интегральные схемы с программируемой структурой или ПЛИС – программируемые логические интегральные схемы ИСПС – интегральные схемы с программируемой структурой или ПЛИС – программируемые логические интегральные схемы SSI, MSI, VSI, VLSI – Small, Medium, Large, Very Large Scale Integration. ASIC – Application Specific Integrated Circuit ASSP – Application Specific Standard Products MPGA – Mask Programmable Gate Array LPGA – Laser Personalized Gate Array

Слайд 5

Описание слайда:

Стандартные ИС – это готовые изделия, производимые массовыми тиражами, затраты на проектирование мало влияют на конечную стоимость. Стандартные ИС – это готовые изделия, производимые массовыми тиражами, затраты на проектирование мало влияют на конечную стоимость. Специализированные ИС – проектируются по конкретному заказу, затраты на проектирование составляют большую часть стоимости. Ограничена область применения.

Слайд 6

Описание слайда:

Стандартные цифровые ИС МИС и СИС используются и сейчас для отдельных задач, но сложные устройства делать на них не выгодно МП и МК широко используются для решения задач программной реализации алгоритмов БИС и СБИС запоминающих устройств массово применяются в различных системах.

Слайд 7

Описание слайда:

Стандартные ЦИС (прод.) ИСПС – дают возможность использовать ИС высокого уровня интеграции не только в массовых (от сотен тысяч), но и в проектах малой тиражности (вплоть до 1). Для потребителя ИСПС являются специализируемыми, а для промышленности – стандартными.

Слайд 8

Описание слайда:

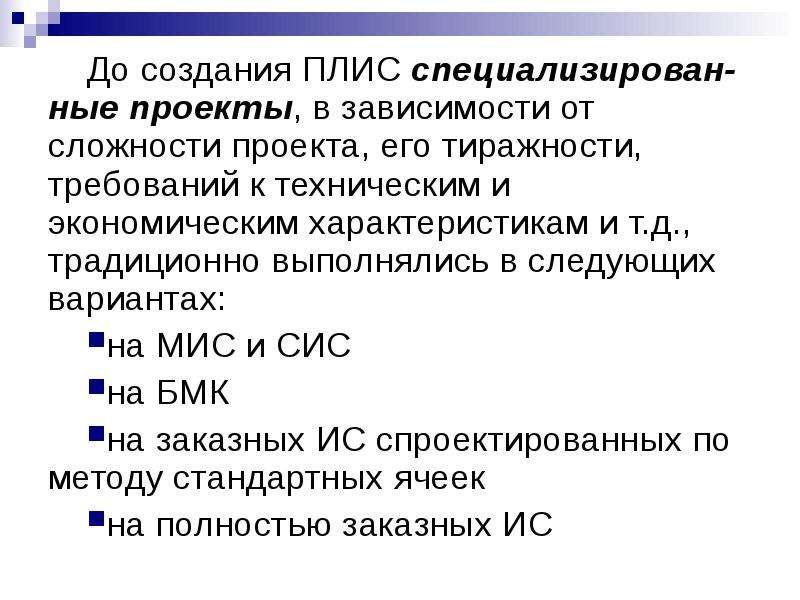

До создания ПЛИС специализирован-ные проекты, в зависимости от сложности проекта, его тиражности, требований к техническим и экономическим характеристикам и т.д., традиционно выполнялись в следующих вариантах: До создания ПЛИС специализирован-ные проекты, в зависимости от сложности проекта, его тиражности, требований к техническим и экономическим характеристикам и т.д., традиционно выполнялись в следующих вариантах: на МИС и СИС на БМК на заказных ИС спроектированных по методу стандартных ячеек на полностью заказных ИС

Слайд 9

Описание слайда:

Полностью заказные схемы целиком проектируются под требования конкретного заказчика. Проектировщик имеет полную свободу действий, определяя схему по своему усмотрению вплоть до уровня отдельных транзисторов. Для изготовления схемы требуется разработка полного комплекта фотошаблонов, верификация и отладка всех схемных фрагментов. Такие схемы очень дороги и имеют длительные циклы проектирования. Полностью заказные схемы целиком проектируются под требования конкретного заказчика. Проектировщик имеет полную свободу действий, определяя схему по своему усмотрению вплоть до уровня отдельных транзисторов. Для изготовления схемы требуется разработка полного комплекта фотошаблонов, верификация и отладка всех схемных фрагментов. Такие схемы очень дороги и имеют длительные циклы проектирования.

Слайд 10

Описание слайда:

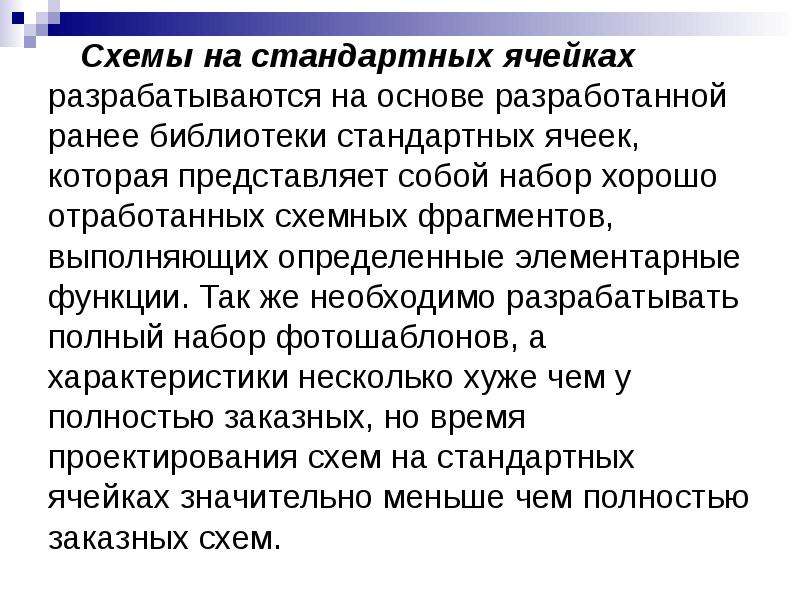

Схемы на стандартных ячейках разрабатываются на основе разработанной ранее библиотеки стандартных ячеек, которая представляет собой набор хорошо отработанных схемных фрагментов, выполняющих определенные элементарные функции. Так же необходимо разрабатывать полный набор фотошаблонов, а характеристики несколько хуже чем у полностью заказных, но время проектирования схем на стандартных ячейках значительно меньше чем полностью заказных схем. Схемы на стандартных ячейках разрабатываются на основе разработанной ранее библиотеки стандартных ячеек, которая представляет собой набор хорошо отработанных схемных фрагментов, выполняющих определенные элементарные функции. Так же необходимо разрабатывать полный набор фотошаблонов, а характеристики несколько хуже чем у полностью заказных, но время проектирования схем на стандартных ячейках значительно меньше чем полностью заказных схем.

Слайд 11

Описание слайда:

БМК представляют собой стандартный полуфабрикат, который доводится до готового изделия с помощью разработки индивидуальных межсоединений. Для специализации требуется изготовление малого числа фотошаблонов (MPGA) или проведения цикла операций разрушения межсоединений лазерным лучом (LPGA). Сходство методов проектирования на стандартных ячейках и БМК заключается в наличии библиотек функциональных элементов. Различие – в меньшем количестве необходимых фотошаблонов. БМК представляют собой стандартный полуфабрикат, который доводится до готового изделия с помощью разработки индивидуальных межсоединений. Для специализации требуется изготовление малого числа фотошаблонов (MPGA) или проведения цикла операций разрушения межсоединений лазерным лучом (LPGA). Сходство методов проектирования на стандартных ячейках и БМК заключается в наличии библиотек функциональных элементов. Различие – в меньшем количестве необходимых фотошаблонов.

Слайд 12

Описание слайда:

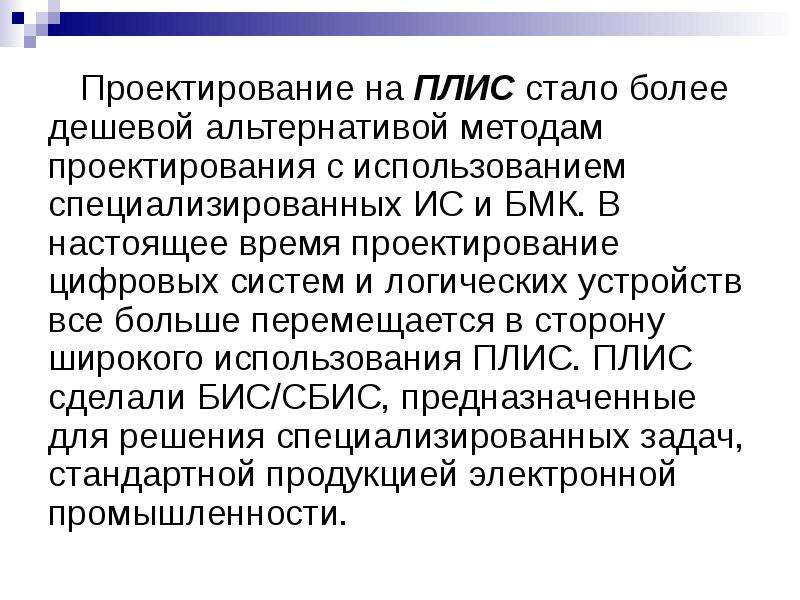

Проектирование на ПЛИС стало более дешевой альтернативой методам проектирования с использованием специализированных ИС и БМК. В настоящее время проектирование цифровых систем и логических устройств все больше перемещается в сторону широкого использования ПЛИС. ПЛИС сделали БИС/СБИС, предназначенные для решения специализированных задач, стандартной продукцией электронной промышленности. Проектирование на ПЛИС стало более дешевой альтернативой методам проектирования с использованием специализированных ИС и БМК. В настоящее время проектирование цифровых систем и логических устройств все больше перемещается в сторону широкого использования ПЛИС. ПЛИС сделали БИС/СБИС, предназначенные для решения специализированных задач, стандартной продукцией электронной промышленности.

Слайд 13

Описание слайда:

Сравнительная таблица вариантов создания специализированных проектов на ИС

Слайд 14

Описание слайда:

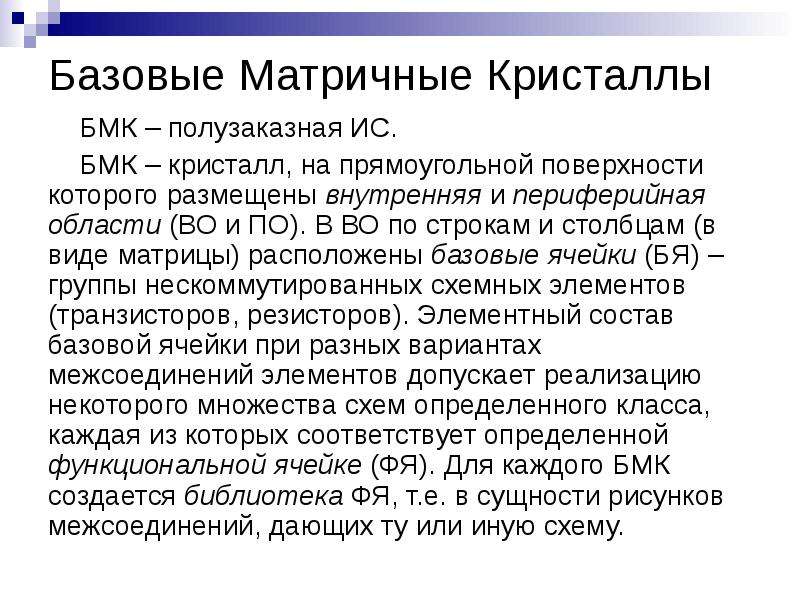

Базовые Матричные Кристаллы БМК – полузаказная ИС. БМК – кристалл, на прямоугольной поверхности которого размещены внутренняя и периферийная области (ВО и ПО). В ВО по строкам и столбцам (в виде матрицы) расположены базовые ячейки (БЯ) – группы нескоммутированных схемных элементов (транзисторов, резисторов). Элементный состав базовой ячейки при разных вариантах межсоединений элементов допускает реализацию некоторого множества схем определенного класса, каждая из которых соответствует определенной функциональной ячейке (ФЯ). Для каждого БМК создается библиотека ФЯ, т.е. в сущности рисунков межсоединений, дающих ту или иную схему.

Слайд 15

Описание слайда:

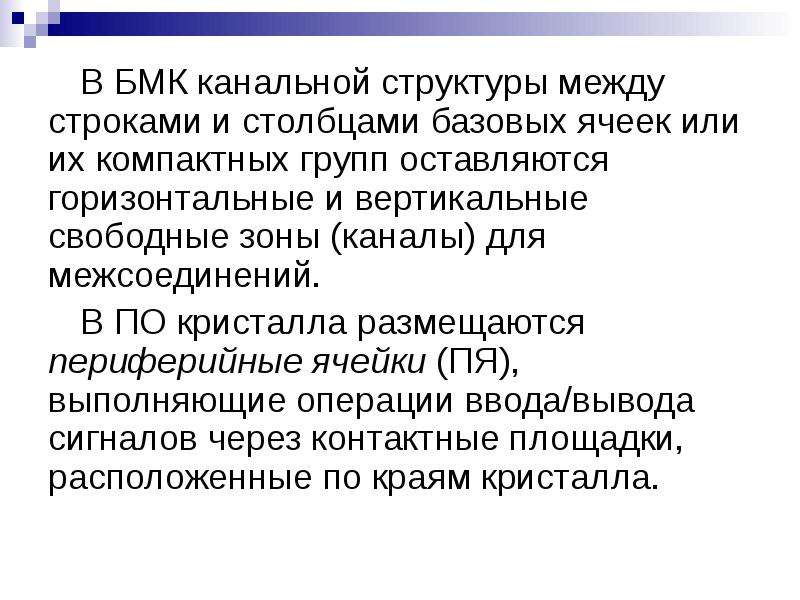

В БМК канальной структуры между строками и столбцами базовых ячеек или их компактных групп оставляются горизонтальные и вертикальные свободные зоны (каналы) для межсоединений. В БМК канальной структуры между строками и столбцами базовых ячеек или их компактных групп оставляются горизонтальные и вертикальные свободные зоны (каналы) для межсоединений. В ПО кристалла размещаются периферийные ячейки (ПЯ), выполняющие операции ввода/вывода сигналов через контактные площадки, расположенные по краям кристалла.

Слайд 16

Описание слайда:

Структура БМК

Слайд 17

Описание слайда:

Классификация логических схем программируемой логики по уровню интеграции и связанной с ним логической сложности; по архитектуре (типу функциональных блоков, характеру системы межсоединений) числу допустимых циклов программирования; типу памяти конфигурации (теневой памяти) степени зависимости задержек сигналов от путей их распространения; системным свойствам схемотехники (КМДП, ТТЛШ) однородности или гибридности

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Классификация ПЛИС по архитектуре

Слайд 20

Описание слайда:

SPLD – Simple Programmable Logic Device, простые программируемые устройства. SPLD – Simple Programmable Logic Device, простые программируемые устройства. ПЛМ, PLA – программируемые логические матрицы, Programmable Logic Arrays ПМЛ, PAL – программируемая матричная логика, Programmable Array Logic

Слайд 21

Описание слайда:

SPLD реализуют дизъюнктивные нормальные формы (ДНФ) переключательных функций. SPLD реализуют дизъюнктивные нормальные формы (ДНФ) переключательных функций. Структура: Включенные последовательно две матрицы элементов: И, ИЛИ. Техническая реализация: И-НЕ, ИЛИ-НЕ 2 матрицы И-ИЛИ

Слайд 22

Описание слайда:

Структура SPLD

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

CPLD – состоят из нескольких блоков, подобных ПМЛ, которые объединяются с помощью программируемой коммутационной матрицы. Фирмы выпускающие CPLD: Altera, Atmel, Lattice Semiconductors, Cypress Semiconductors, Xilinx и др.

Слайд 25

Описание слайда:

Классические FPGA FPGA – состоят из большого числа конфигурируемых логических блоков (ЛБ), расположенных по строкам и столбцам в виде матрицы, и трассировочных ресурсов, обеспечивающих их межсоединения. FPGA схожи с MPGA, только для специализации не требуется обращаться к производителю ИМС.

Слайд 26

Описание слайда:

Классификация ПЛИС по уровню интеграции

Слайд 27

Описание слайда:

Классификация ПЛИС по кратности программирования

Слайд 28

Описание слайда:

Транзистор с плавающим затвором

Слайд 29

Описание слайда:

ПЛИС с динамическим репрограммированием Такие ПЛИС открывают ряд новых возможностей в области построения устройств и систем с многофункциональным использованием аппаратных ресурсов для решения сложных задач при из разбиении на последовательные этапы и реализации разных этапов на одних и тех же быстроперестраиваемых ПЛИС

Слайд 30

Описание слайда:

Общие (системные) свойства микросхем программируемой логики Универсальность и связанные с нею высокий спрос со стороны потребителей, что обеспечивает массовое производство. Низкая стоимость, обусловленная массовым производством и высоким процентом выхода годных при производстве вследствие регулярной структуры. Высокое быстродействие и надежность как следствие реализации на базе передовых технологий и интеграции сложных устройств на одном кристалле. Разнообразие конструктивного исполнения. Разнообразие в выборе напряжений питания и параметров сигналов ввода/вывода, а также режимов снижения мощности. Наличие эффективных САПР, малое время проектирования и отладки проектов, а также выхода продукции на рынок. Простота модификации проектов на любых стадиях их разработки

Слайд 31

Описание слайда:

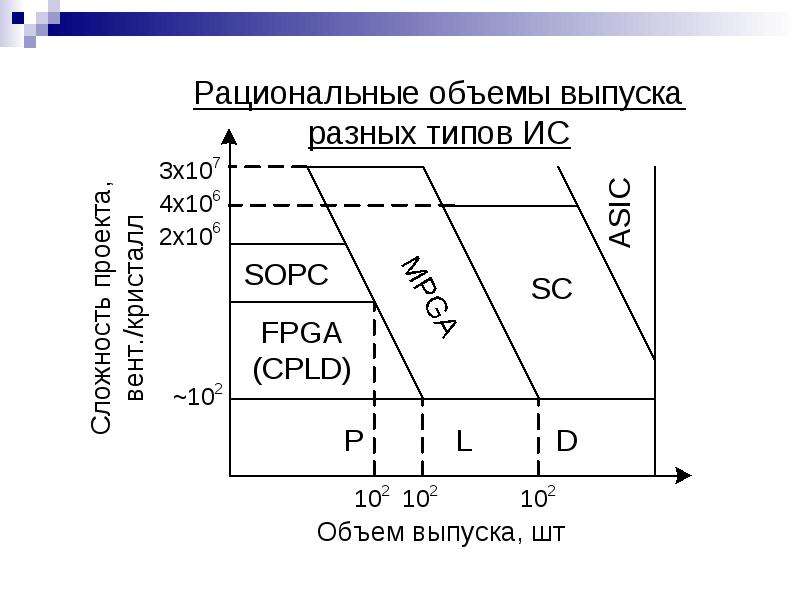

Области применения ИСПС различных типов Формула стоимости ИС, изготовленной на освоенном тех.процессе: Сис = Сизг + Спр / N, где Сизг – стоимость изготовления ИС (стоимость кристалла и других материалов, стоимость технологических операций по изготовлению ИС, контрольных испытаний), Спр – стоимость проектирования ИС, т.е. однократные затраты для данного типа ИС, N – объем производства (шт.) Спр и Сизг – находятся во взаимосвязи.

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Место ИСПС в процессе создания современной аппаратуры Львиной долей инженерных разработок в современной России является использование ПЛИС и МП(МК), а также систем, включающих в себя и то и другое. Целесообразность использования того или иного типа СпИС определяется в основном минимальным временем выхода конечного изделия на рынок (time-to-market).
