Слайд 1

Описание слайда:

ПРОИЗВОДСТВО ЧУГУНА (урок химии в 9 и 11 классе) Учитель химии МОУ СОШ № 3 г. Светлого Калининградской области Ракович Лариса Викторовна

Слайд 2

Описание слайда:

1. Способ получения: Сырье (руда): магнитный железняк Fe3O4; гематит Fe2O3; бурый железняк mFe2O3x nH2O ; сидерит FeCO3; Примеси, содержащиеся в руде: SiO2 ; MnO2 ; Al2O3; Ca3(PO4)2 ; FeS2 ; CaSO4 . Шихта: руда, кокс, флюсы. Топливо: печной газ, кокс. Источник энергии: теплота сгорания топлива, теплота экзотермической реакции

Слайд 3

Описание слайда:

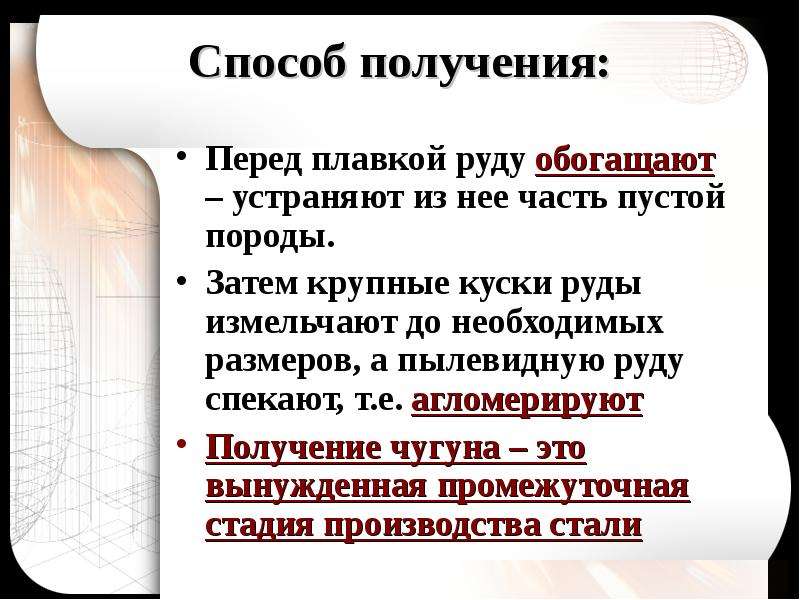

Способ получения: Перед плавкой руду обогащают – устраняют из нее часть пустой породы. Затем крупные куски руды измельчают до необходимых размеров, а пылевидную руду спекают, т.е. агломерируют Получение чугуна – это вынужденная промежуточная стадия производства стали

Слайд 4

Описание слайда:

2. Основные химические процессы

Слайд 5

Описание слайда:

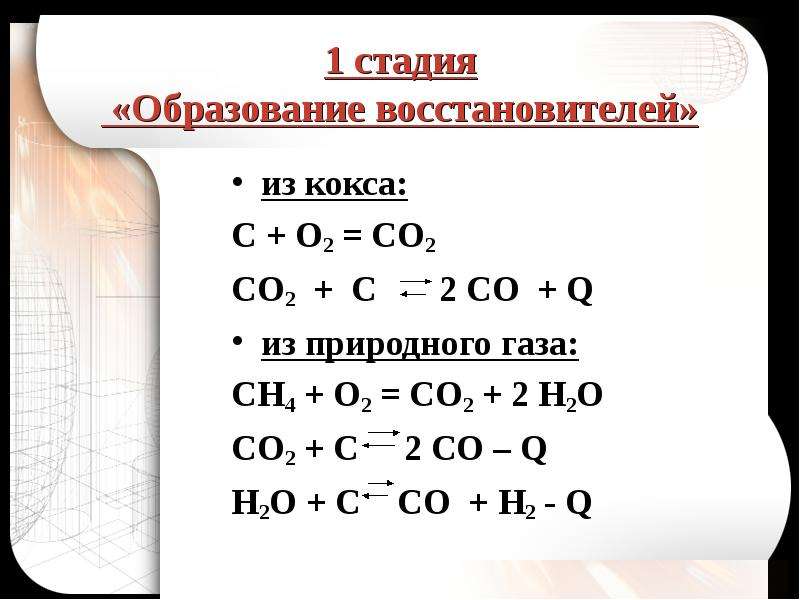

1 стадия «Образование восстановителей» из кокса: C + O2 = CO2 CO2 + C 2 CO + Q из природного газа: CH4 + O2 = CO2 + 2 H2O CO2 + C 2 CO – Q H2O + C CO + H2 - Q

Слайд 6

Описание слайда:

2 стадия «Восстановление железа из руды»

Слайд 7

Описание слайда:

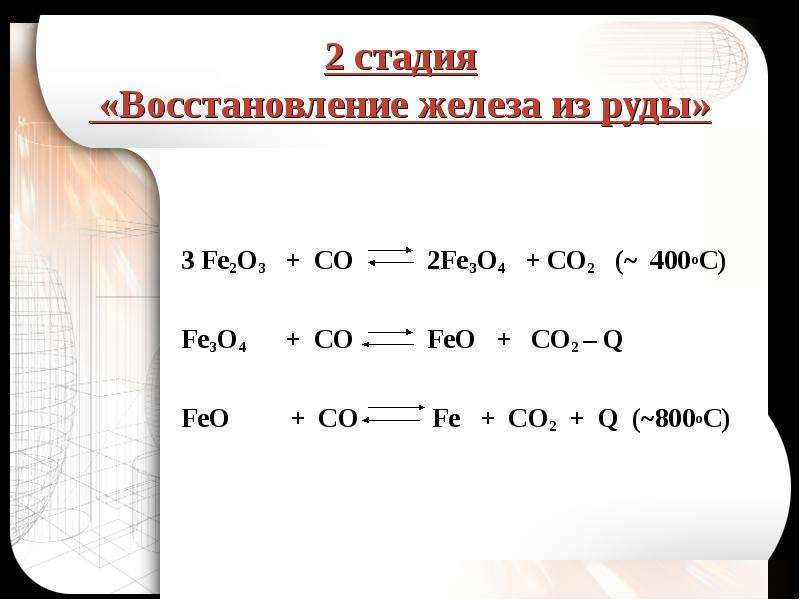

2 стадия «Восстановление железа из руды» 3 Fe2O3 + CO 2Fe3O4 + CO2 (~ 400oC) Fe3O4 + CO FeO + CO2 – Q FeO + CO Fe + CO2 + Q (~800oC)

Слайд 8

Описание слайда:

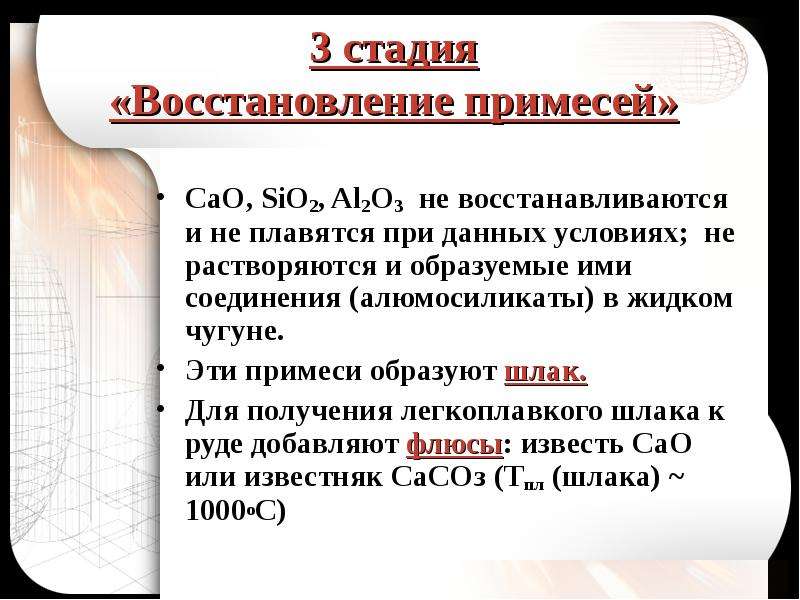

3 стадия «Восстановление примесей» CaO, SiO2, Al2O3 не восстанавливаются и не плавятся при данных условиях; не растворяются и образуемые ими соединения (алюмосиликаты) в жидком чугуне. Эти примеси образуют шлак. Для получения легкоплавкого шлака к руде добавляют флюсы: известь СаО или известняк СаСОз (Tпл (шлака) ~ 1000оС)

Слайд 9

Описание слайда:

3 стадия «Восстановление примесей» SiO2 + 2 C Si + 2 CO - Q MnO2 + 2 C Mn + 2 CO - Q Ca3(PO4)2 + 5 C + 3 SiO2 2P + 5 CO + 3 CaSiO3 - Q C, Mn, P и другие элементы сплавляются с железом, образуя ЧУГУН 3 Fe + 2 CO = Fe3C + CO2

Слайд 10

Описание слайда:

3 стадия «Восстановление примесей» Сера энергично взаимодействует с железом, образуя сульфид железа FeS. Другая часть серы переходит в газ SO2, который уходит из доменной печи в смеси с другими газами, а затем улавливаются В карбиде железа Fe3C атомы углерода занимают пустоты между атомами железа в его кристалле и соединяются с друг другом в цепи

Слайд 11

Описание слайда:

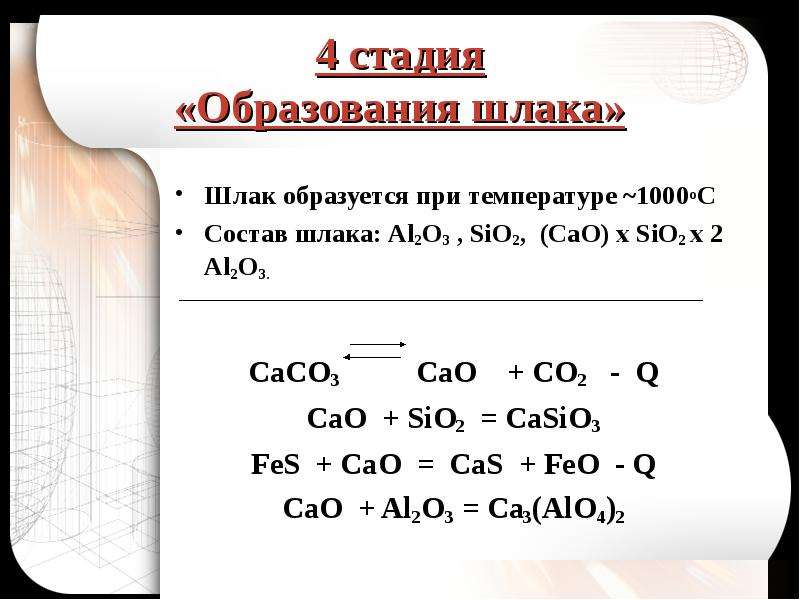

4 стадия «Образования шлака» Шлак образуется при температуре ~1000оС Состав шлака: Al2O3 , SiO2, (CaO) x SiO2 x 2 Al2O3. CaCO3 CaO + CO2 - Q CaO + SiO2 = CaSiO3 FeS + CaO = CaS + FeO - Q CaO + Al2O3 = Ca3(AlO4)2

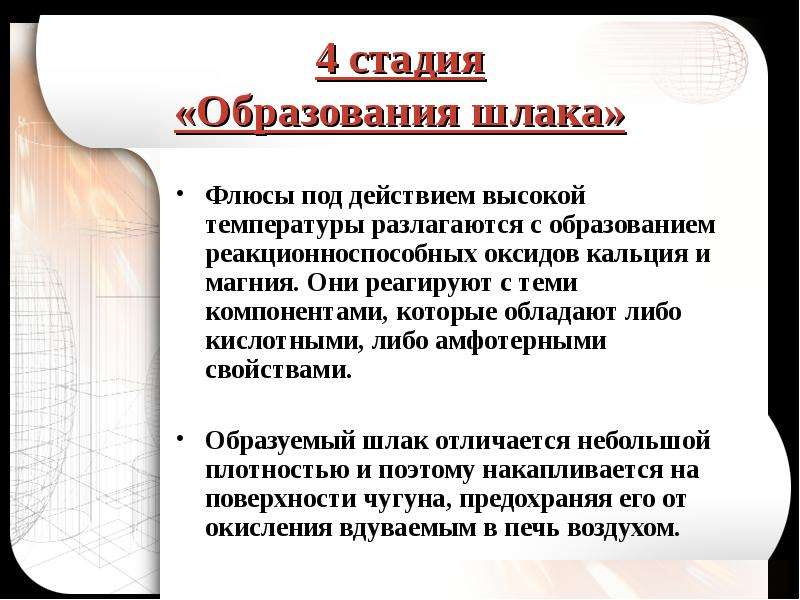

Слайд 12

Описание слайда:

4 стадия «Образования шлака» Флюсы под действием высокой температуры разлагаются с образованием реакционноспособных оксидов кальция и магния. Они реагируют с теми компонентами, которые обладают либо кислотными, либо амфотерными свойствами. Образуемый шлак отличается небольшой плотностью и поэтому накапливается на поверхности чугуна, предохраняя его от окисления вдуваемым в печь воздухом.

Слайд 13

Описание слайда:

3. Устройство и работа доменной печи

Слайд 14

Описание слайда:

Доменная печь

Слайд 15

Описание слайда:

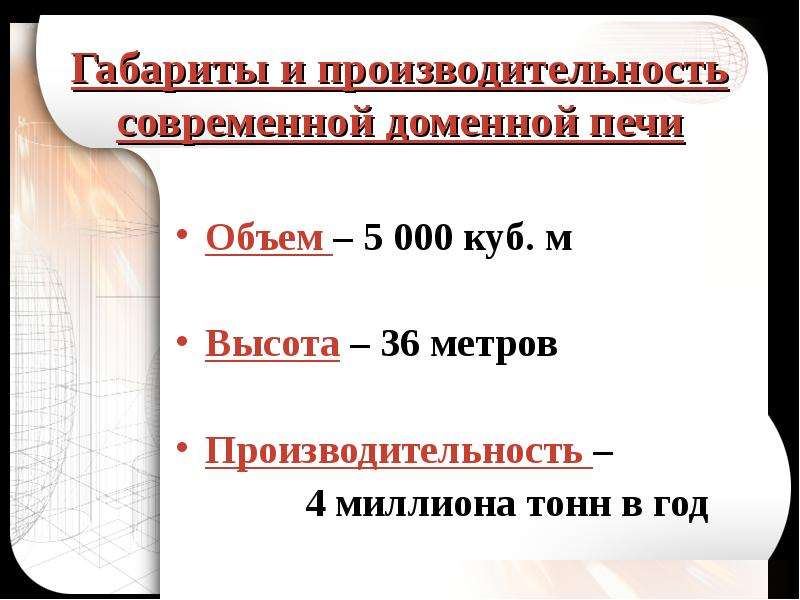

Габариты и производительность современной доменной печи Объем – 5 000 куб. м Высота – 36 метров Производительность – 4 миллиона тонн в год

Слайд 16

Описание слайда:

4. ТЕХНОЛОГИЧЕСКАЯ ХАРАКТЕРИСТИКА ПРОЦЕССА

Слайд 17

Описание слайда:

Оптимальные условия Воздух, подаваемый в печь, обогащают кислородом; Обогащение руды; Агломерация пылевидной руды; Обогащение доменного газа восстановителями: угарным газом СО, водородом Н2, вводя природный газ СН4; Подача предварительно нагретого воздуха до температуры 1300оС

Слайд 18

Описание слайда:

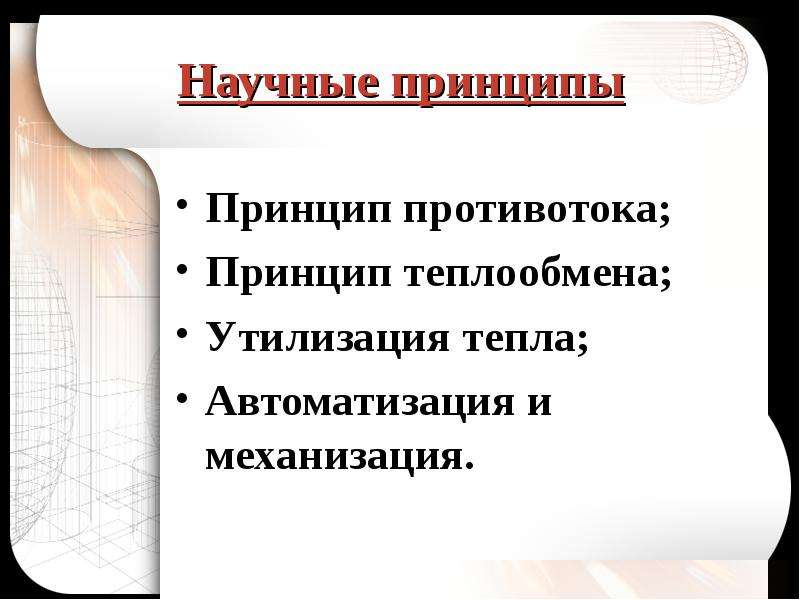

Научные принципы Принцип противотока; Принцип теплообмена; Утилизация тепла; Автоматизация и механизация.

Слайд 19

Описание слайда:

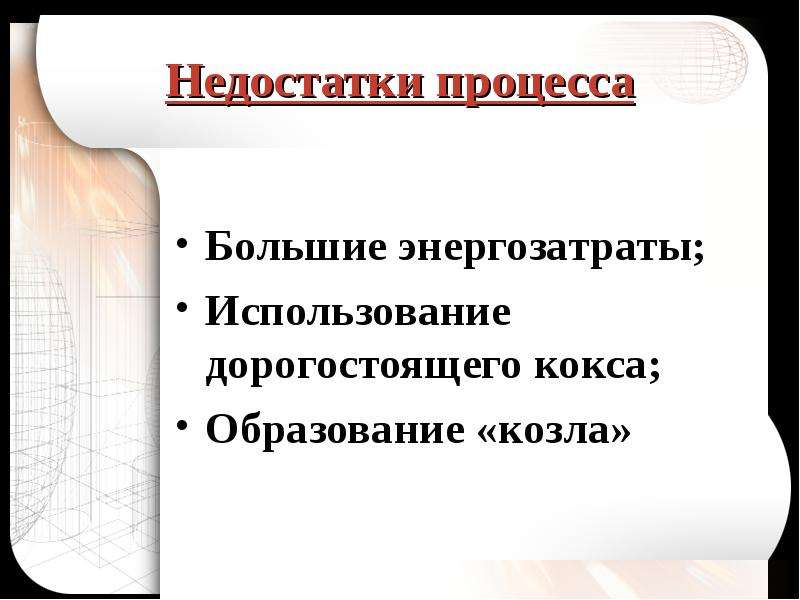

Недостатки процесса Большие энергозатраты; Использование дорогостоящего кокса; Образование «козла»

Слайд 20

Описание слайда:

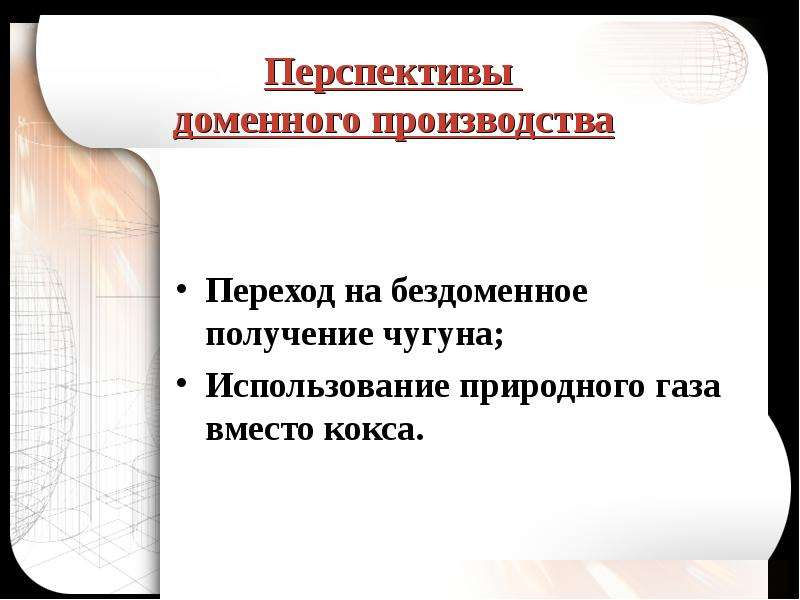

Перспективы доменного производства Переход на бездоменное получение чугуна; Использование природного газа вместо кокса.

Слайд 21

Описание слайда:

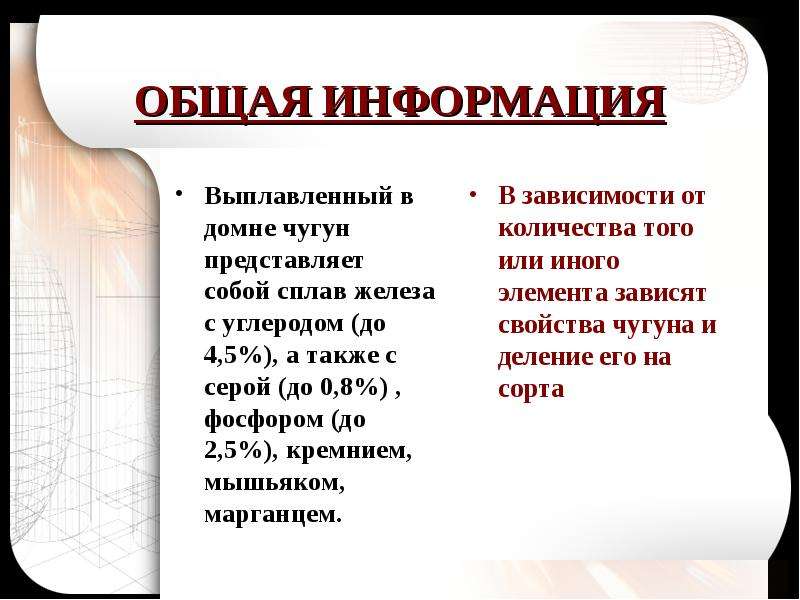

ОБЩАЯ ИНФОРМАЦИЯ Выплавленный в домне чугун представляет собой сплав железа с углеродом (до 4,5%), а также с серой (до 0,8%) , фосфором (до 2,5%), кремнием, мышьяком, марганцем.

Слайд 22

Описание слайда:

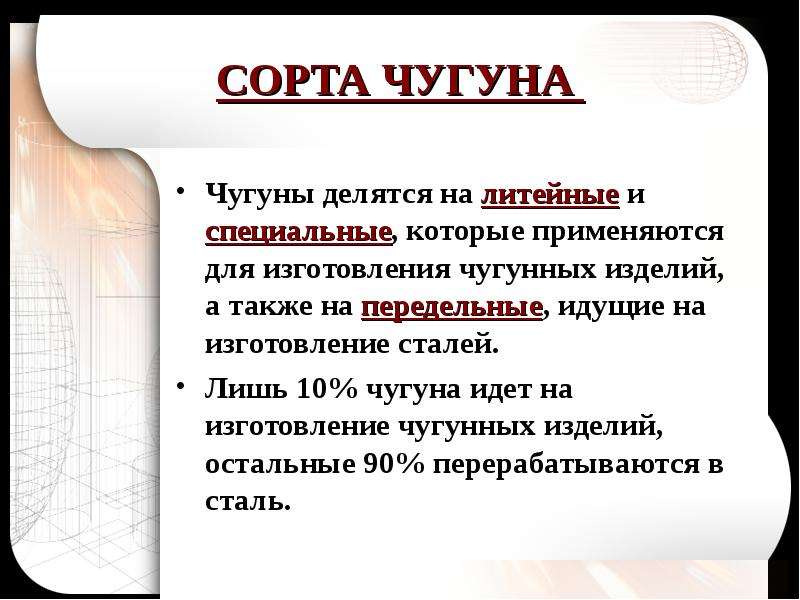

СОРТА ЧУГУНА Чугуны делятся на литейные и специальные, которые применяются для изготовления чугунных изделий, а также на передельные, идущие на изготовление сталей. Лишь 10% чугуна идет на изготовление чугунных изделий, остальные 90% перерабатываются в сталь.

Слайд 23

Описание слайда:

Вопросы для повторения

Слайд 24

Описание слайда:

Почему домна имеет вид башни? Почему домна имеет вид башни? Какие инженерные решения обеспечивают ее устойчивость? Почему шахта доменной печи имеет форму усеченного конуса с большим основанием внизу? Чем объясняется увеличение толщины стен домны в нижней ее части? Почему заплечики домны имеют форму усеченного конуса с меньшим основанием внизу? Каковы габариты современной доменной печи и ее производительность?
