Слайд 1

Описание слайда:

ПРЕЗЕНТАЦИЯ

Слайд 2

Описание слайда:

ВВЕДЕНИЕ Производство ГТД, это достаточно наукоёмкая и точная отрасль промышленности. Высокие требования к качеству измерения расхода вызывают необходимость замены ряда устаревших приборов на более современные. Причем они должны удовлетворять ряду качественных критериев: измерение массового расхода, измерение плотности, измерение температуры, наличие компьютерного интерфейса, удобство монтажа и эксплуатации. Таким прибором является кориолисов расходомер. Он обладает точностью выше, чем все остальные расходомеры, имеет ряд преимуществ перед объемными расходомерами. В первую очередь это измерение расхода напрямую. Это особенно важно в производстве и испытаниях ГТД, где необходим точный учет жидкостей.

Слайд 3

Описание слайда:

КОРИОЛИСОВА СИЛА Принцип измерения данных массовых расходомеров основан на действии силы Кориолиса.

Слайд 4

Описание слайда:

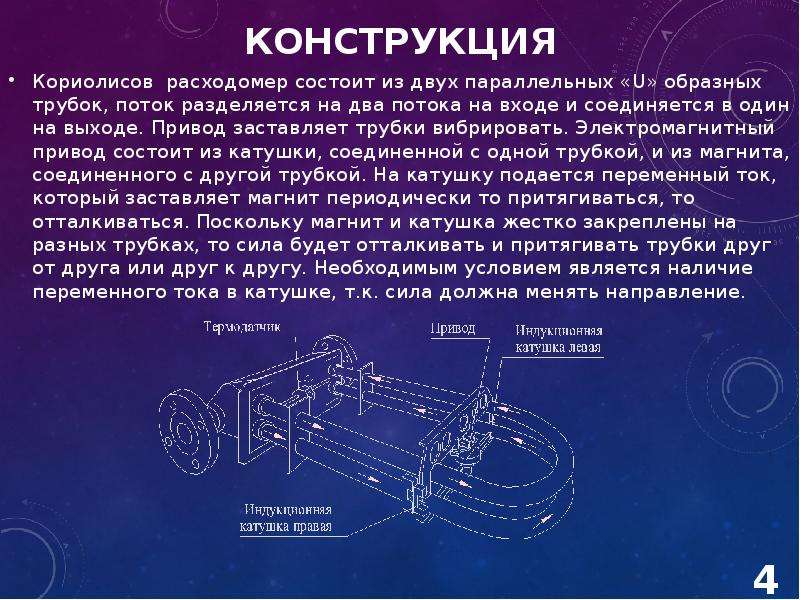

Кориолисов расходомер состоит из двух параллельных «U» образных трубок, поток разделяется на два потока на входе и соединяется в один на выходе. Привод заставляет трубки вибрировать. Электромагнитный привод состоит из катушки, соединенной с одной трубкой, и из магнита, соединенного с другой трубкой. На катушку подается переменный ток, который заставляет магнит периодически то притягиваться, то отталкиваться. Поскольку магнит и катушка жестко закреплены на разных трубках, то сила будет отталкивать и притягивать трубки друг от друга или друг к другу. Необходимым условием является наличие переменного тока в катушке, т.к. сила должна менять направление. Кориолисов расходомер состоит из двух параллельных «U» образных трубок, поток разделяется на два потока на входе и соединяется в один на выходе. Привод заставляет трубки вибрировать. Электромагнитный привод состоит из катушки, соединенной с одной трубкой, и из магнита, соединенного с другой трубкой. На катушку подается переменный ток, который заставляет магнит периодически то притягиваться, то отталкиваться. Поскольку магнит и катушка жестко закреплены на разных трубках, то сила будет отталкивать и притягивать трубки друг от друга или друг к другу. Необходимым условием является наличие переменного тока в катушке, т.к. сила должна менять направление.

Слайд 5

Описание слайда:

Принцип действия заключается в том, что когда трубки совершают колебательные движения, в системе возникает дополнительная сила инерции – сила Кориолиса. И под действием этой силы трубки начинают изгибаться. Их изгиб фиксируется датчиками. Принцип действия заключается в том, что когда трубки совершают колебательные движения, в системе возникает дополнительная сила инерции – сила Кориолиса. И под действием этой силы трубки начинают изгибаться. Их изгиб фиксируется датчиками.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

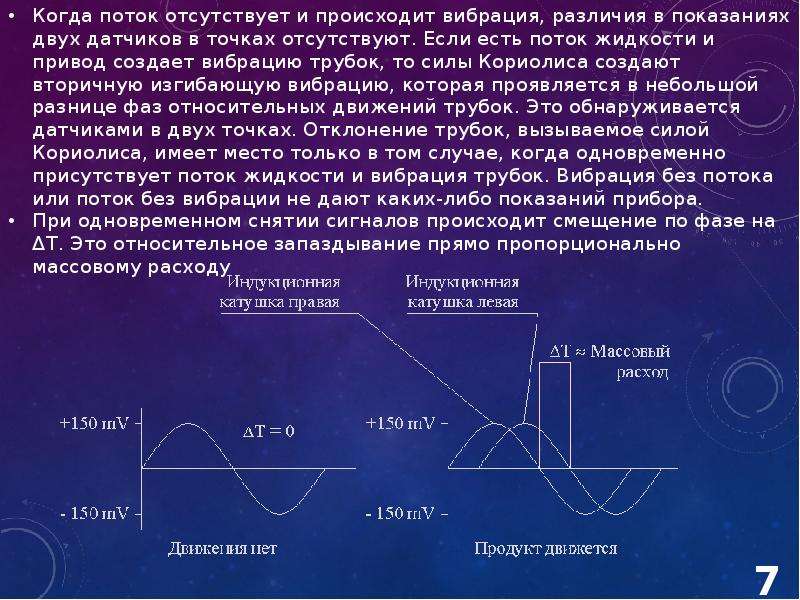

Когда поток отсутствует и происходит вибрация, различия в показаниях двух датчиков в точках отсутствуют. Если есть поток жидкости и привод создает вибрацию трубок, то силы Кориолиса создают вторичную изгибающую вибрацию, которая проявляется в небольшой разнице фаз относительных движений трубок. Это обнаруживается датчиками в двух точках. Отклонение трубок, вызываемое силой Кориолиса, имеет место только в том случае, когда одновременно присутствует поток жидкости и вибрация трубок. Вибрация без потока или поток без вибрации не дают каких-либо показаний прибора. Когда поток отсутствует и происходит вибрация, различия в показаниях двух датчиков в точках отсутствуют. Если есть поток жидкости и привод создает вибрацию трубок, то силы Кориолиса создают вторичную изгибающую вибрацию, которая проявляется в небольшой разнице фаз относительных движений трубок. Это обнаруживается датчиками в двух точках. Отклонение трубок, вызываемое силой Кориолиса, имеет место только в том случае, когда одновременно присутствует поток жидкости и вибрация трубок. Вибрация без потока или поток без вибрации не дают каких-либо показаний прибора. При одновременном снятии сигналов происходит смещение по фазе на ΔТ. Это относительное запаздывание прямо пропорционально массовому расходу

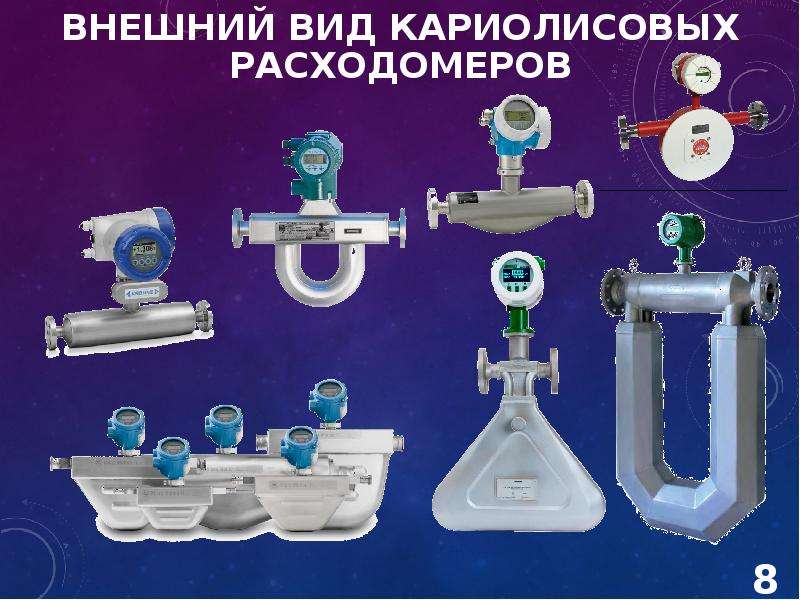

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

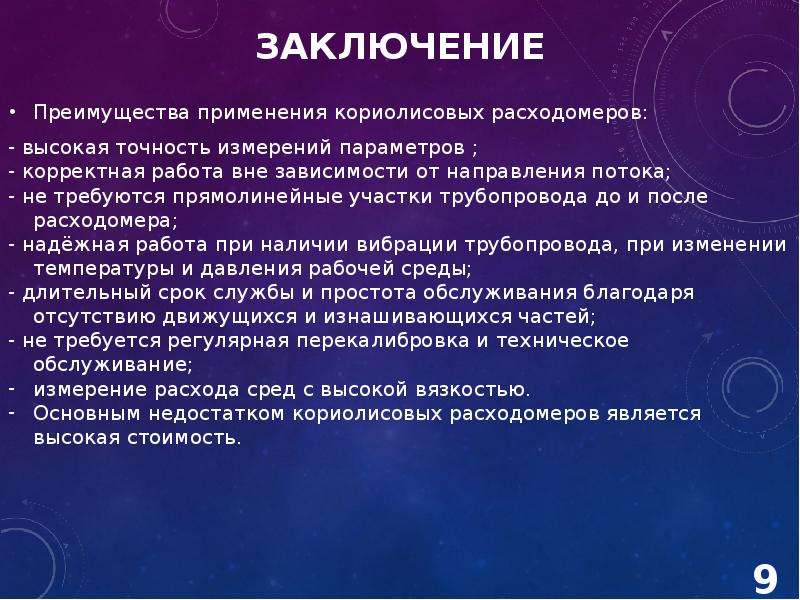

Преимущества применения кориолисовых расходомеров: Преимущества применения кориолисовых расходомеров: - высокая точность измерений параметров ; - корректная работа вне зависимости от направления потока; - не требуются прямолинейные участки трубопровода до и после расходомера; - надёжная работа при наличии вибрации трубопровода, при изменении температуры и давления рабочей среды; - длительный срок службы и простота обслуживания благодаря отсутствию движущихся и изнашивающихся частей; - не требуется регулярная перекалибровка и техническое обслуживание; измерение расхода сред с высокой вязкостью. Основным недостатком кориолисовых расходомеров является высокая стоимость.
