Слайды и текст этой презентации

Слайд 1

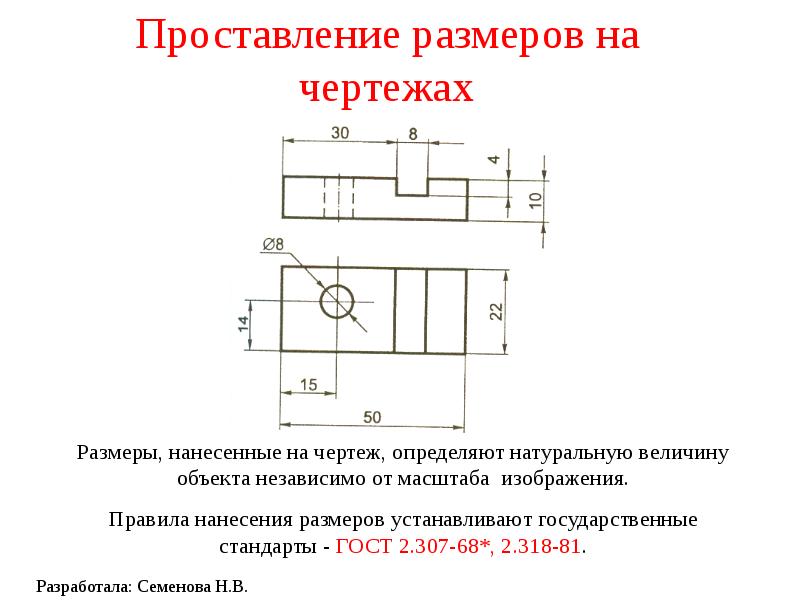

Проставление размеров на чертежах
Описание слайда:
Проставление размеров на чертежах

Слайд 2

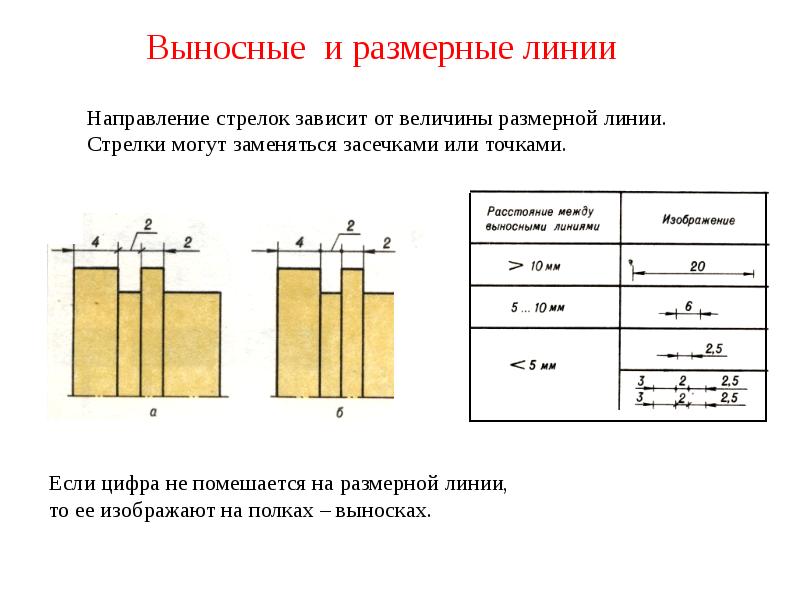

Выносные и размерные линии
Описание слайда:
Выносные и размерные линии

Слайд 3


Выносные и размерные линии
Описание слайда:
Выносные и размерные линии

Слайд 4


Проставление размеров на чертежах, слайд №4
Описание слайда:

Слайд 5

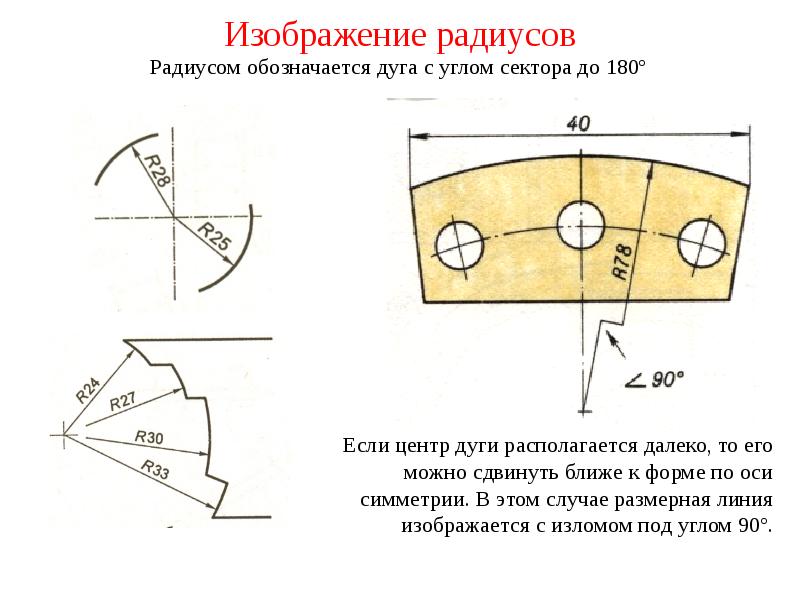

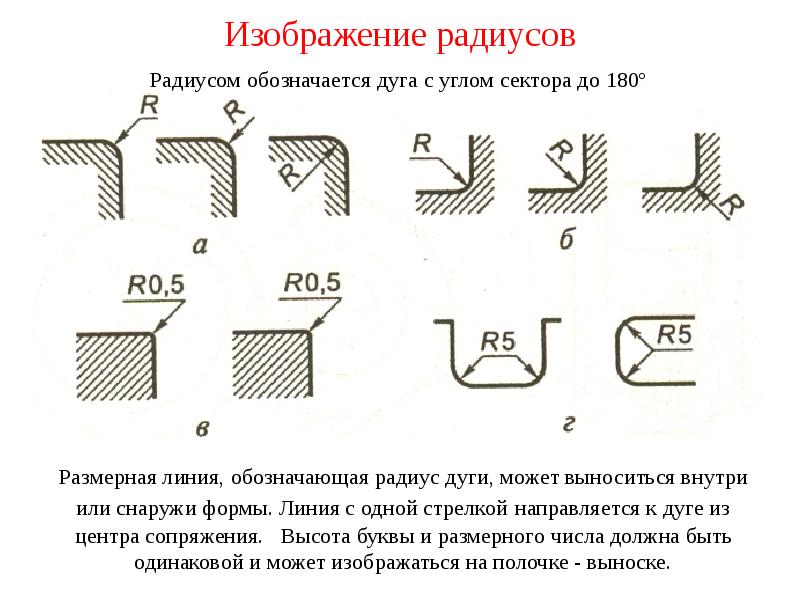

Изображение радиусов
Описание слайда:
Изображение радиусов

Слайд 6


Изображение радиусов
Описание слайда:
Изображение радиусов

Слайд 7


Изображение радиусов на чертеже
Описание слайда:
Изображение радиусов на чертеже

Слайд 8

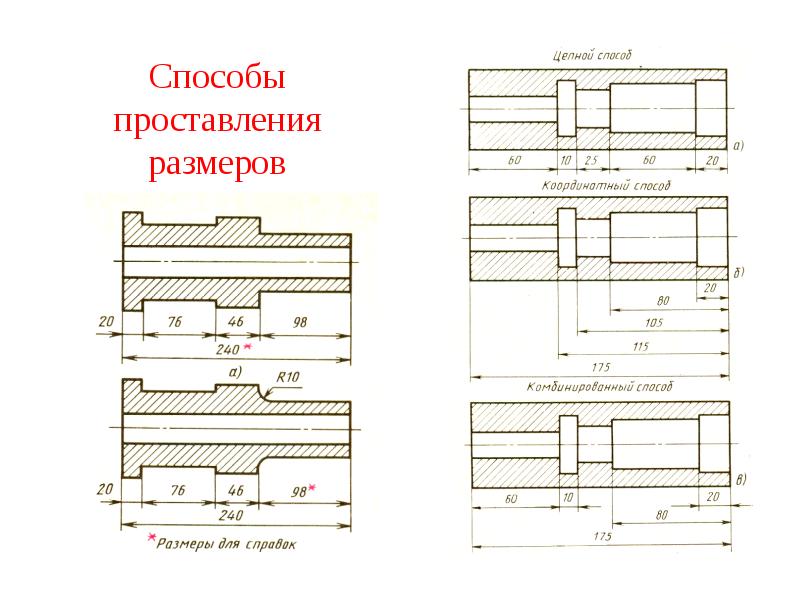

Способы проставления размеров
Описание слайда:
Способы проставления размеров

Слайд 9

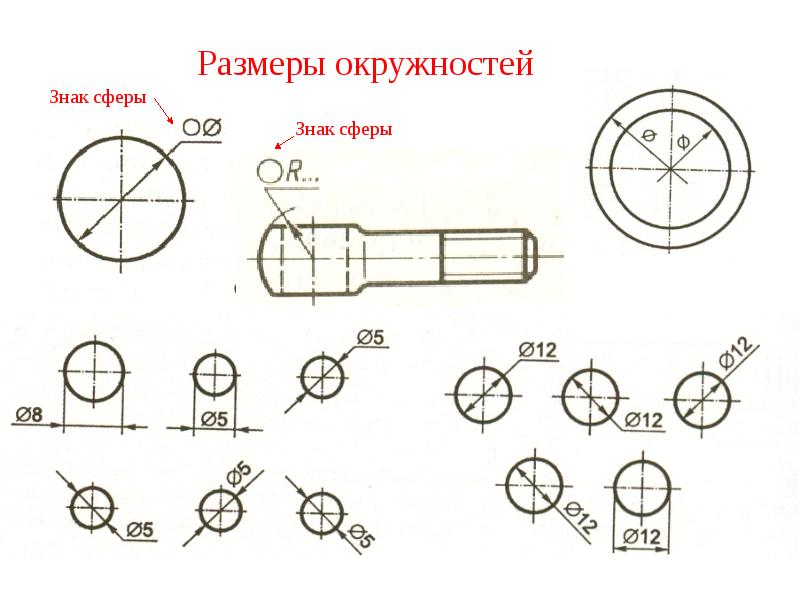

Размеры окружностей
Описание слайда:
Размеры окружностей

Слайд 10

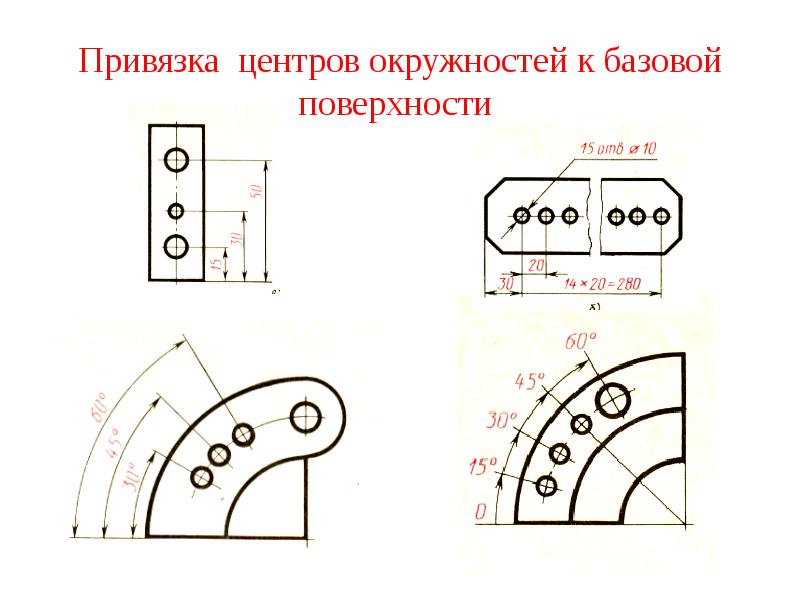

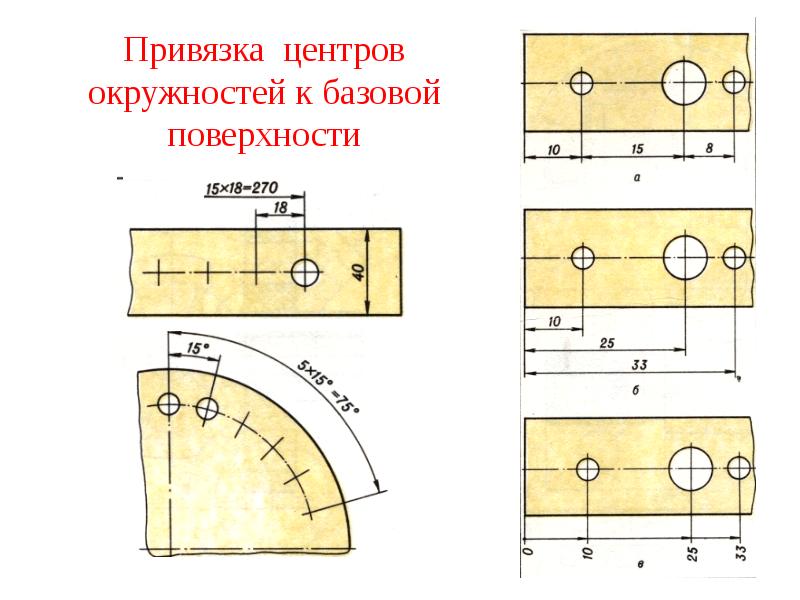

Привязка центров окружностей к базовой поверхности
Описание слайда:
Привязка центров окружностей к базовой поверхности

Слайд 11


Привязка центров окружностей к базовой поверхности
Описание слайда:
Привязка центров окружностей к базовой поверхности

Слайд 12


Размеры углов и срезов
Описание слайда:
Размеры углов и срезов

Слайд 13

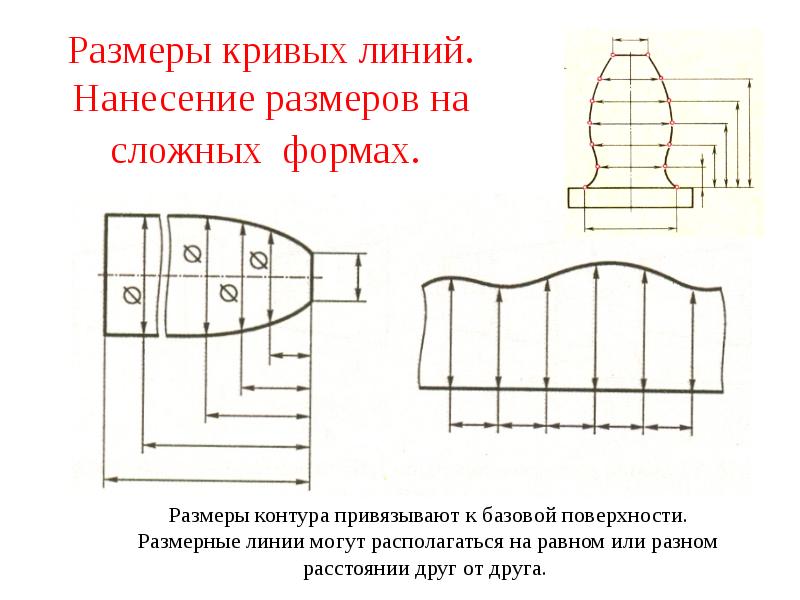

Размеры кривых линий. Нанесение размеров на сложных формах.
Описание слайда:
Размеры кривых линий. Нанесение размеров на сложных формах.

Слайд 14


Размеры на симметричной форме
Описание слайда:
Размеры на симметричной форме

Слайд 15

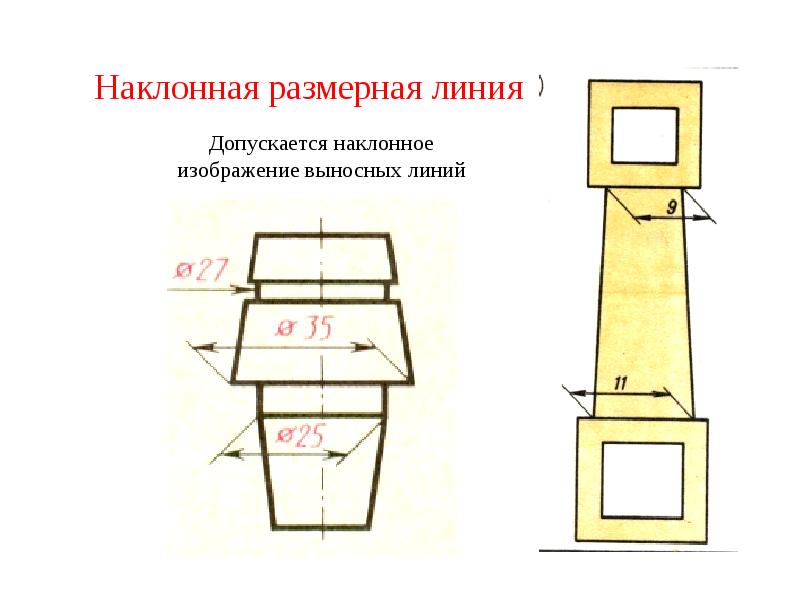

Наклонная размерная линия
Описание слайда:
Наклонная размерная линия

Слайд 16

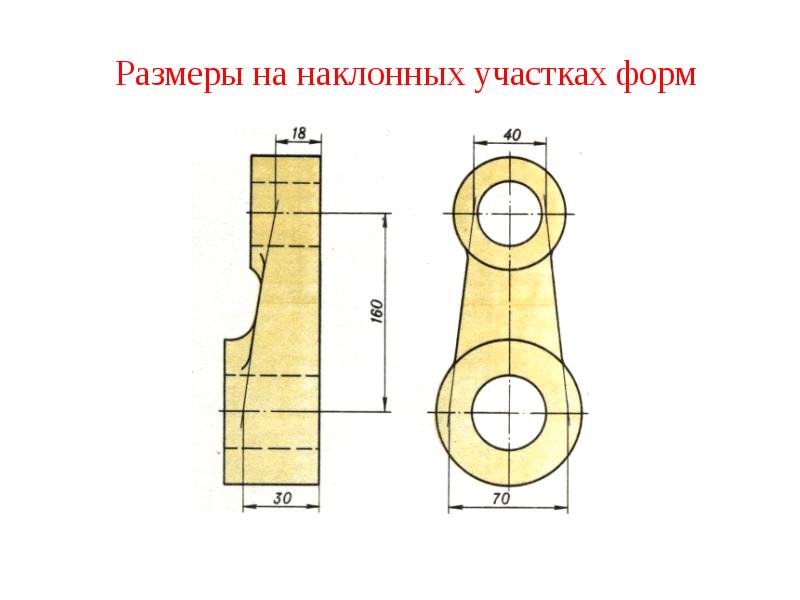

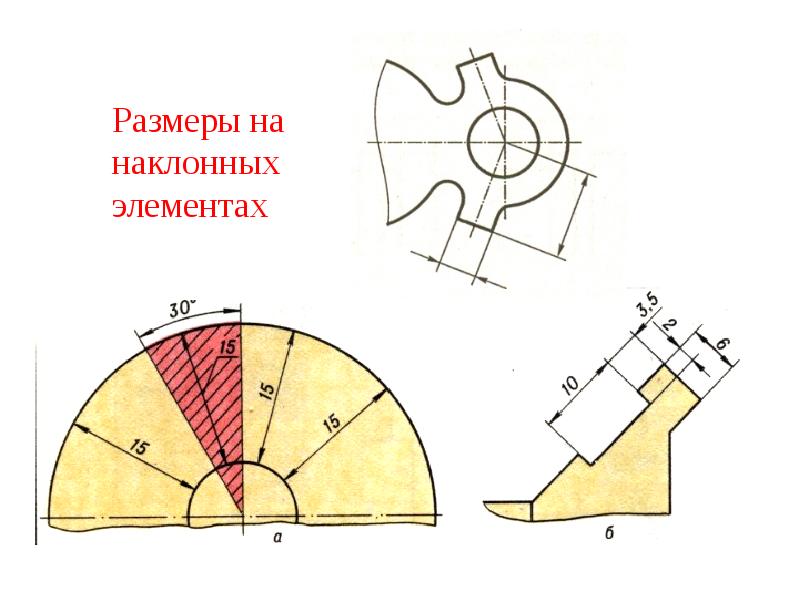

Размеры на наклонных участках форм
Описание слайда:
Размеры на наклонных участках форм

Слайд 17


Размеры на цилиндрических формах
Описание слайда:
Размеры на цилиндрических формах

Слайд 18

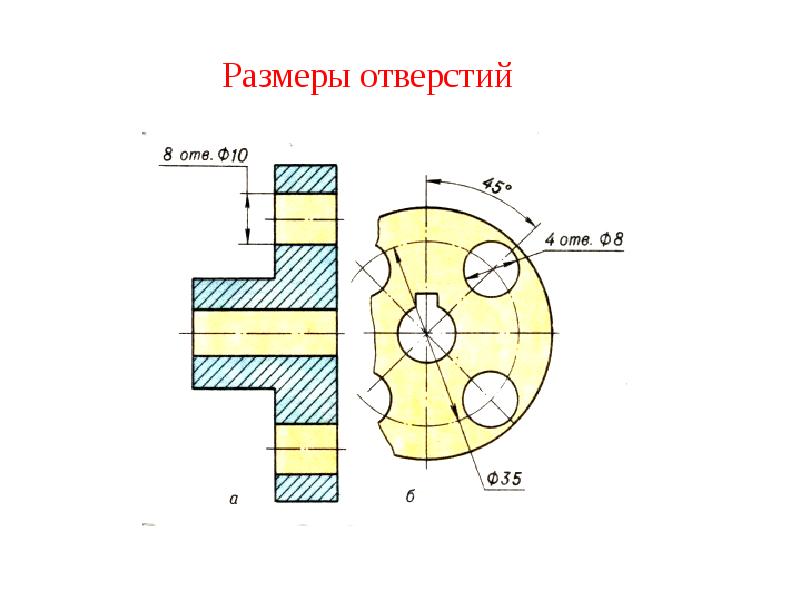

Размеры отверстий
Описание слайда:
Размеры отверстий

Слайд 19


Проставление размеров отверстий
Описание слайда:
Проставление размеров отверстий

Слайд 20


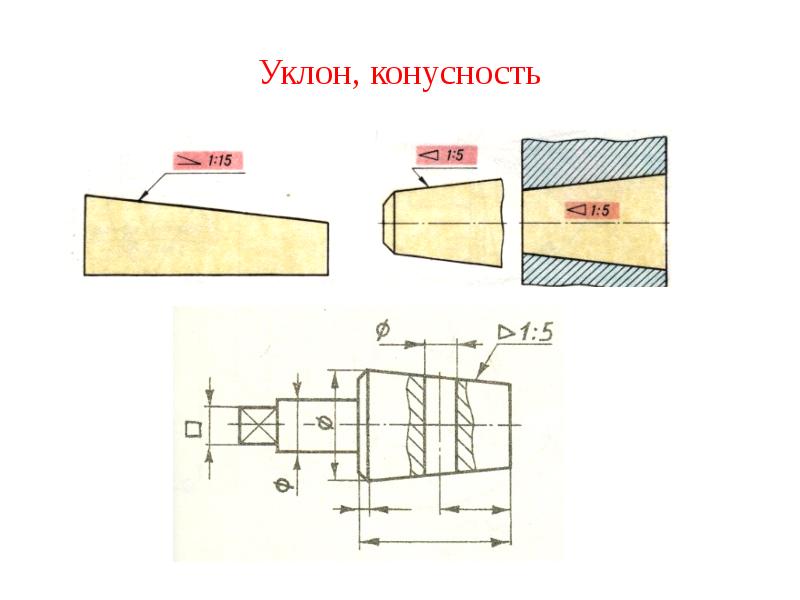

Проставление размеров на чертежах, слайд №20
Описание слайда:

Слайд 21


Проставление размеров на чертежах, слайд №21
Описание слайда:

Слайд 22

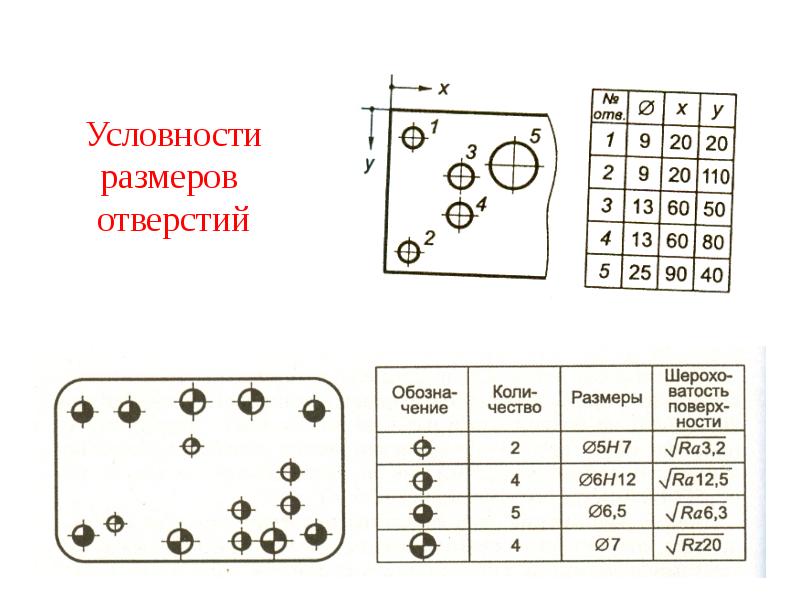

Условности размеров отверстий
Описание слайда:
Условности размеров отверстий

Слайд 23

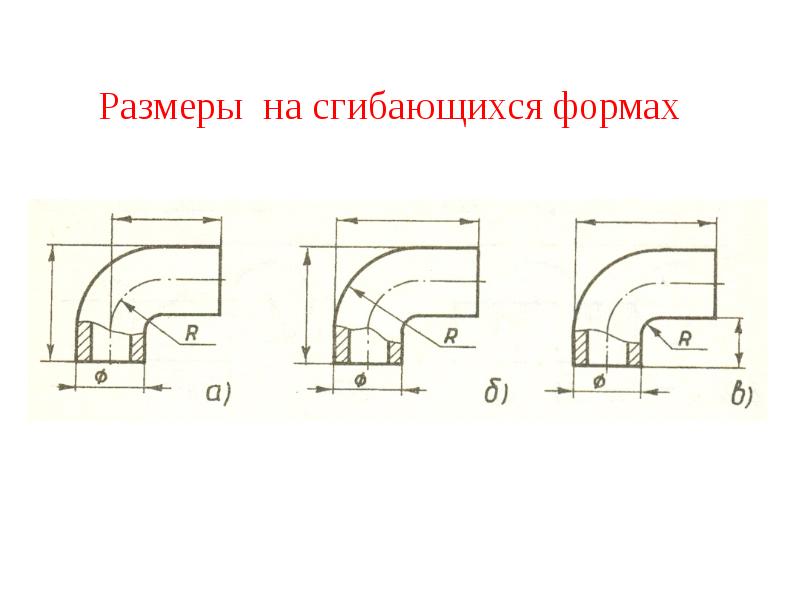

Размеры на сгибающихся формах
Описание слайда:
Размеры на сгибающихся формах

Слайд 24

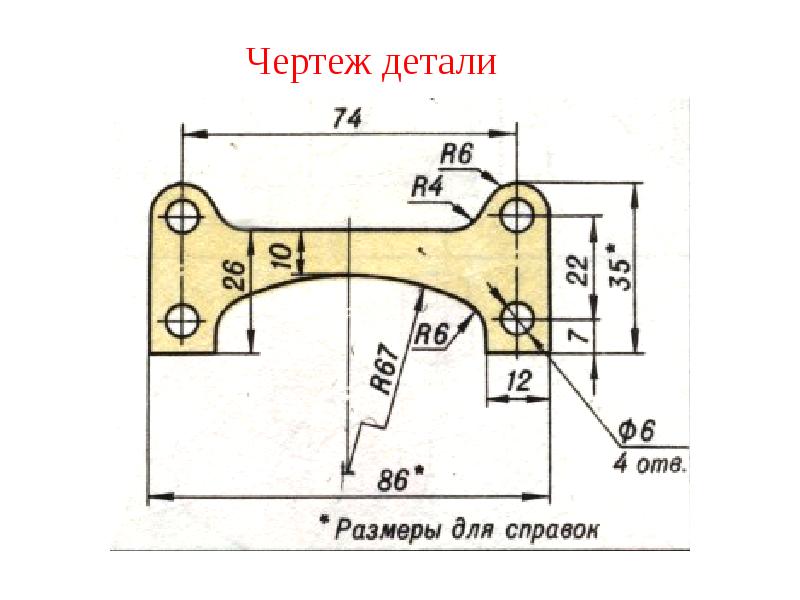

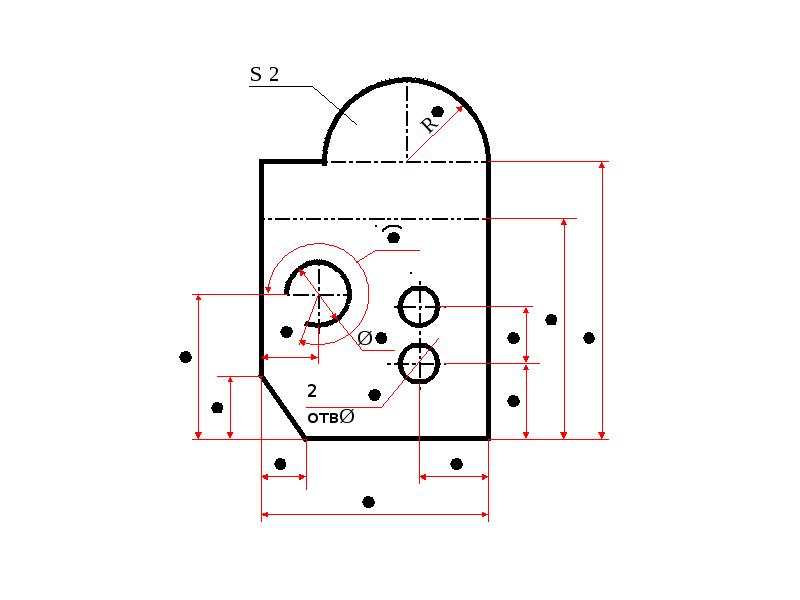

Чертеж детали
Описание слайда:
Чертеж детали

Слайд 25


Проставление размеров на чертежах, слайд №25
Описание слайда:
