ПРЯМОУГОЛЬНОЕ ПРОЕЦИРОВАНИЕ.РАСПОЛОЖЕНИЕ ВИДОВ НА ЧЕРТЕЖЕ.

Слайд 2

Описание слайда:

ППРЯМОУГОЛЬНОЕ ПРОЕЦИРОВАНИЕ. Проецирование на одну плоскость проекций.

Слайд 3

Описание слайда:

ПРОЕЦИРОВАНИЕ НА 2 ПЛОСКОСТИ ПРОЕКЦИЙ

Слайд 4

Описание слайда:

Проецирование на две плоскости проекций.

Слайд 5

Описание слайда:

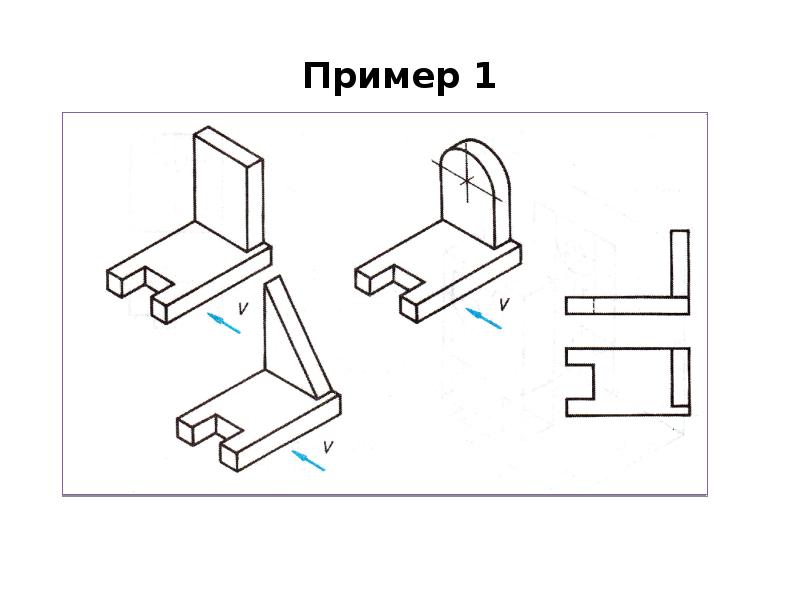

Пример 1

Слайд 6

Описание слайда:

Необходимость в третьей проекции возникает тогда, когда двух проекций бывает недостаточно для определения формы предмета . Пример 2.

Слайд 7

Описание слайда:

ПРОЕЦИРОВАНИЕ НА ТРИ ПЛОСКОСТИ ПРОЕКЦИЙ

Слайд 8

Описание слайда:

Основные виды. Основные виды:

Слайд 9

Описание слайда:

Расположение видов на чертеже Вид спереди, главный вид (фронтальная проекция)- деталь рассматривается спереди, дает наибольшее представление о форме и размерах предмета. Вид сверху ( горизонтальная проекция)- деталь рассматривают сверху, располагается под видом спереди. Вид слева (профильная проекция)- деталь рассматривают слева, располагается справа от вида спереди.

Слайд 10

Описание слайда:

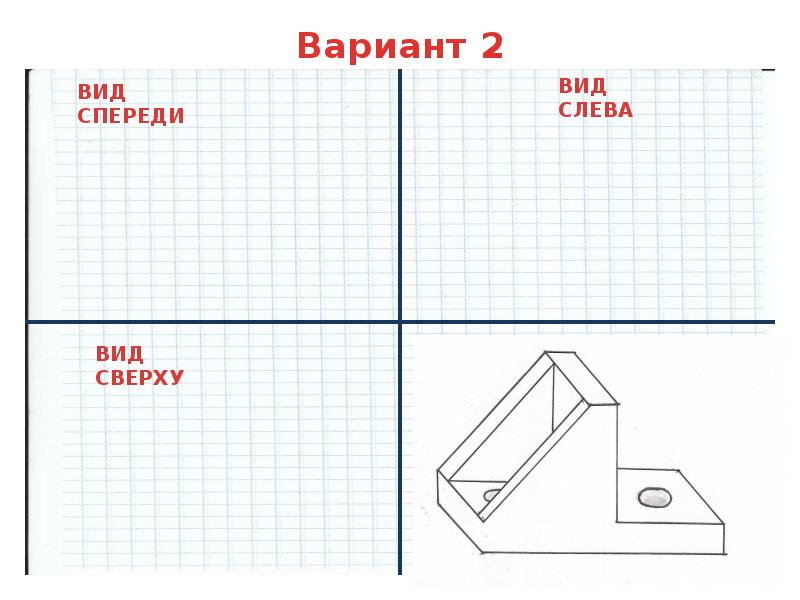

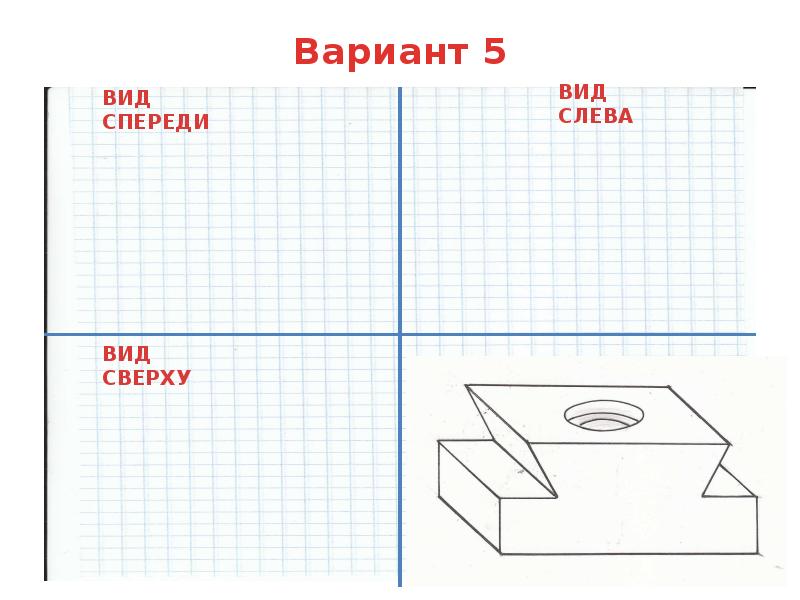

ЗАДАНИЕ. Заштриховать разным цветом на всех проекциях соответствующие грани в ту же сторону, что и на наглядном изображении. Если грань проецируется на какой либо вид как линия, обведите ее нужным цветом.
