Слайды и текст этой презентации

Слайд 1

Описание слайда:

Прямые и плоскости Лекция 3

Слайд 2

Описание слайда:

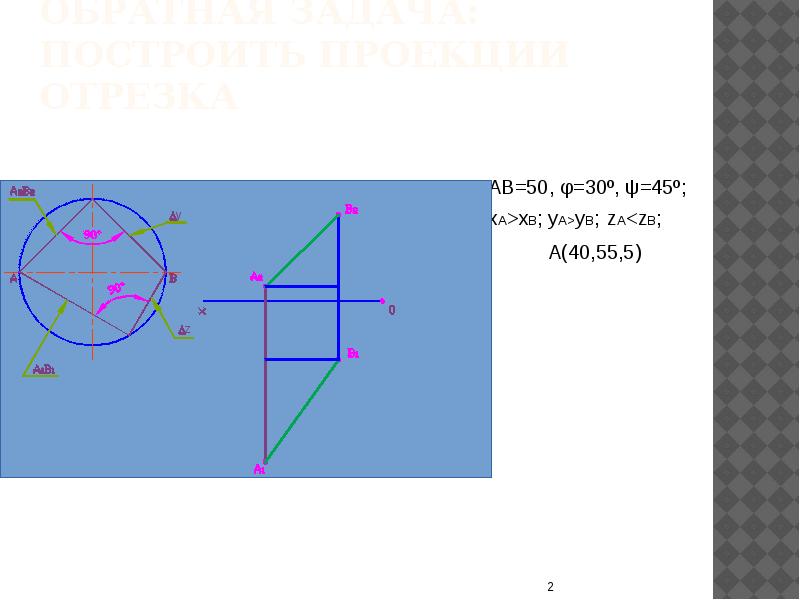

Обратная задача: построить проекции отрезка

Слайд 3

Описание слайда:

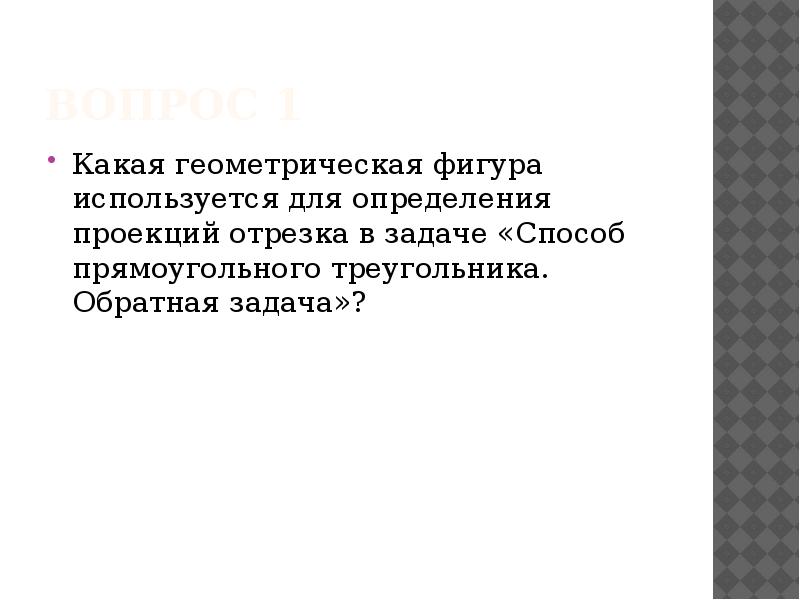

Вопрос 1 Какая геометрическая фигура используется для определения проекций отрезка в задаче «Способ прямоугольного треугольника. Обратная задача»?

Слайд 4

Описание слайда:

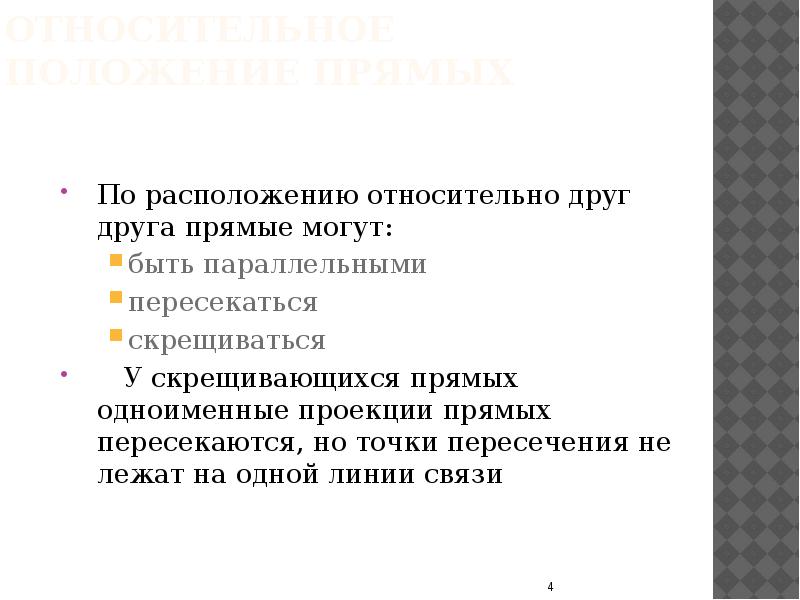

Относительное положение прямых По расположению относительно друг друга прямые могут: быть параллельными пересекаться скрещиваться У скрещивающихся прямых одноименные проекции прямых пересекаются, но точки пересечения не лежат на одной линии связи

Слайд 5

Описание слайда:

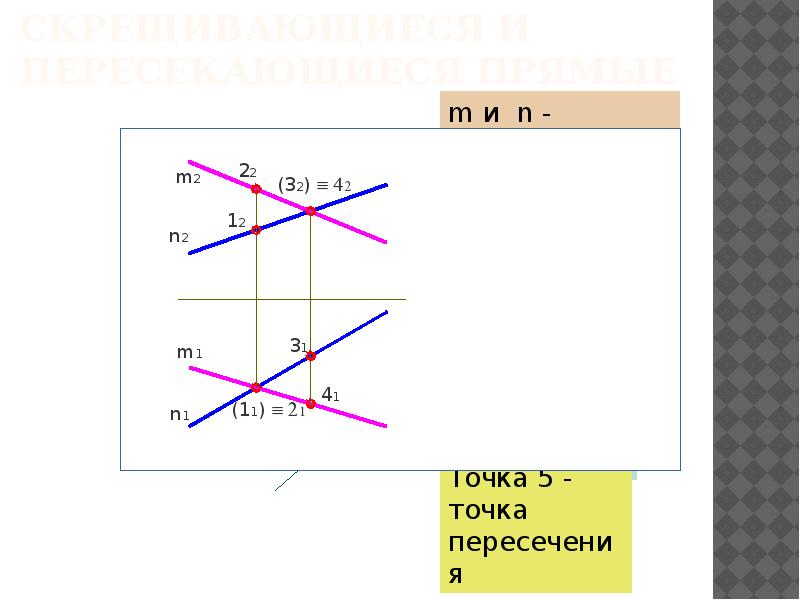

Скрещивающиеся и пересекающиеся прямые

Слайд 6

Описание слайда:

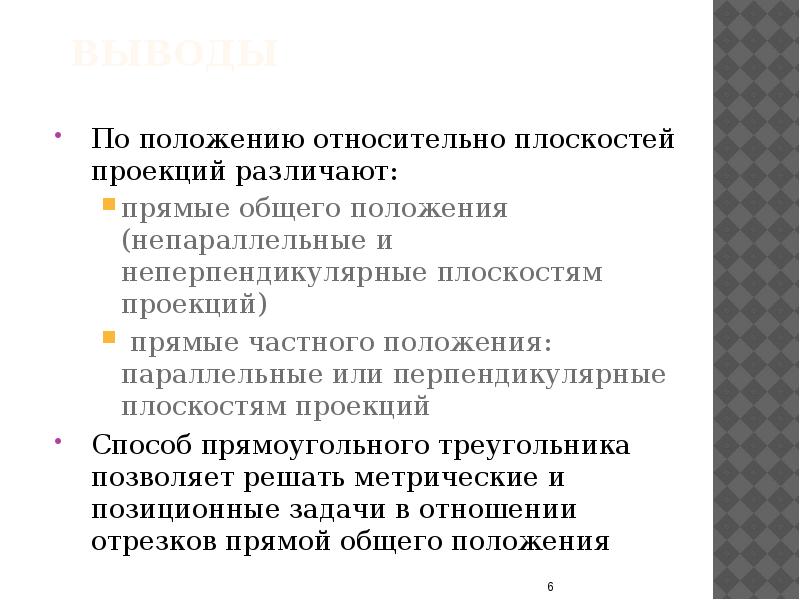

ВЫВОДЫ По положению относительно плоскостей проекций различают: прямые общего положения (непараллельные и неперпендикулярные плоскостям проекций) прямые частного положения: параллельные или перпендикулярные плоскостям проекций Способ прямоугольного треугольника позволяет решать метрические и позиционные задачи в отношении отрезков прямой общего положения

Слайд 7

Описание слайда:

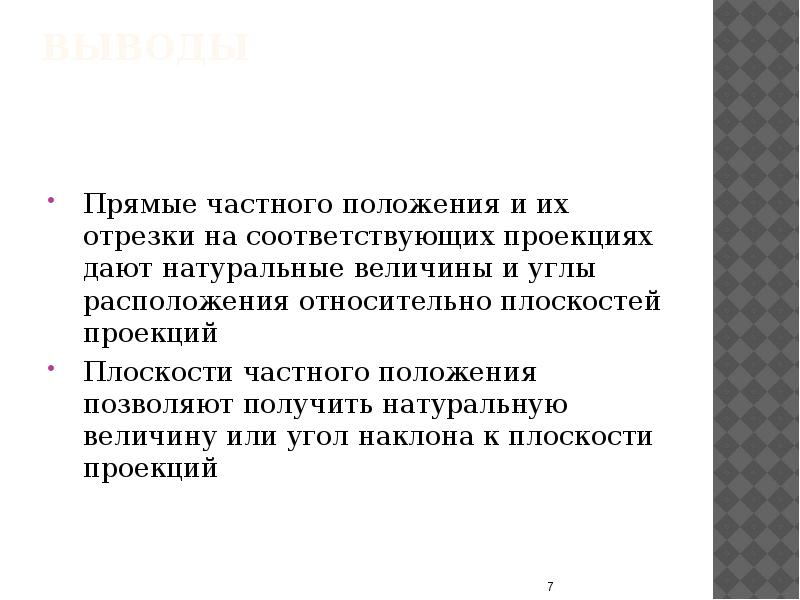

ВЫВОДЫ Прямые частного положения и их отрезки на соответствующих проекциях дают натуральные величины и углы расположения относительно плоскостей проекций Плоскости частного положения позволяют получить натуральную величину или угол наклона к плоскости проекций

Слайд 8

Описание слайда:

Плоскость Задание плоскости Следы плоскости Плоскости общего и частного положения Особые линии плоскости

Слайд 9

Описание слайда:

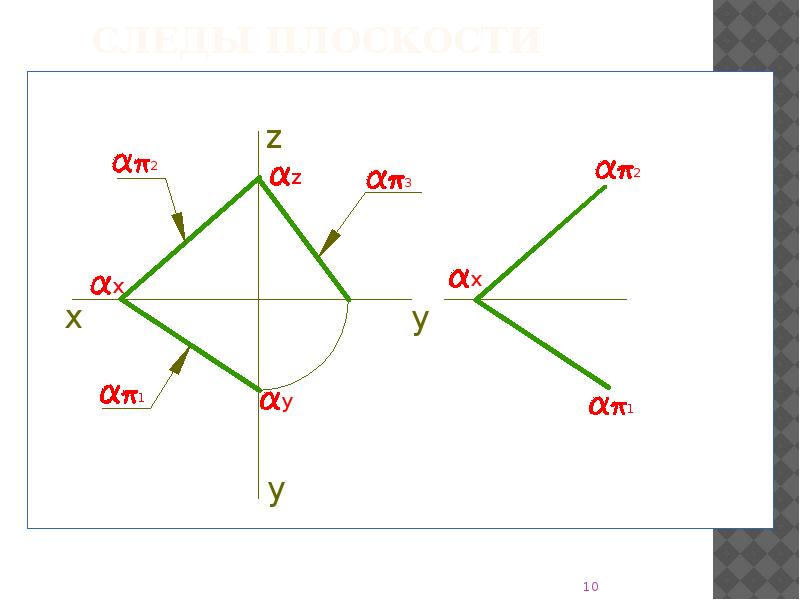

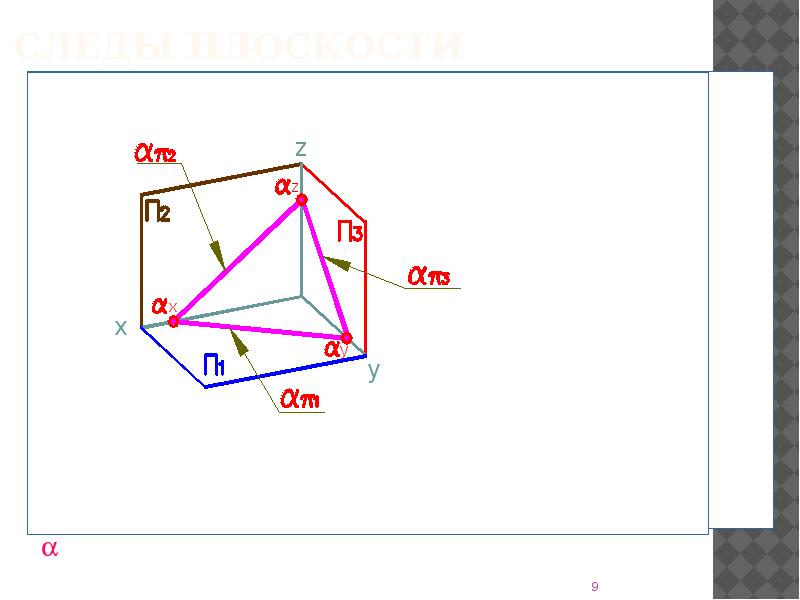

Следы плоскости

Слайд 10

Описание слайда:

Следы плоскости

Слайд 11

Описание слайда:

Вопрос 2 Что такое - след плоскости?

Слайд 12

Описание слайда:

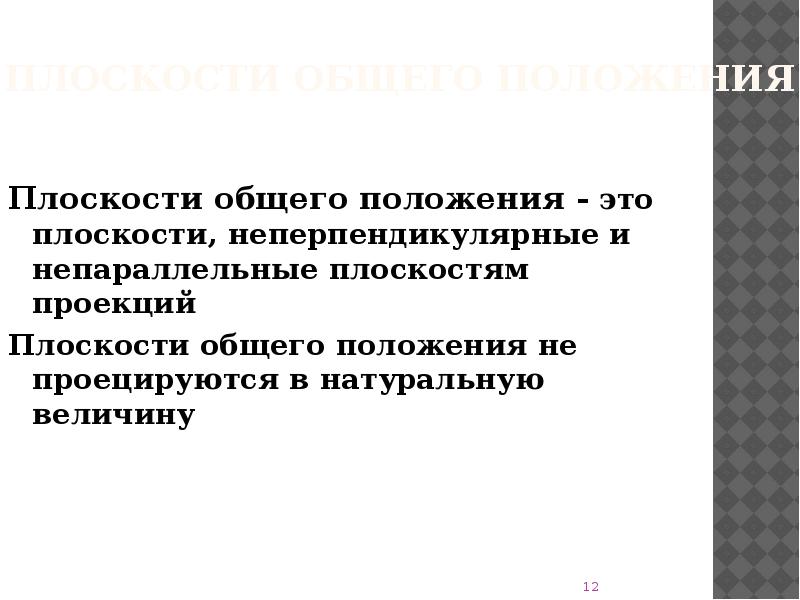

Плоскости общего положения Плоскости общего положения - это плоскости, неперпендикулярные и непараллельные плоскостям проекций Плоскости общего положения не проецируются в натуральную величину

Слайд 13

Описание слайда:

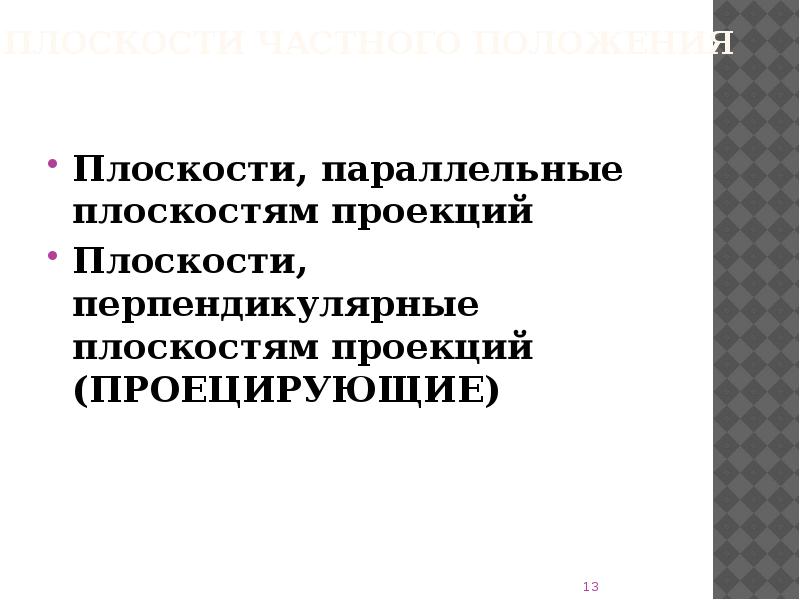

Плоскости частного положения Плоскости, параллельные плоскостям проекций Плоскости, перпендикулярные плоскостям проекций (ПРОЕЦИРУЮЩИЕ)

Слайд 14

Описание слайда:

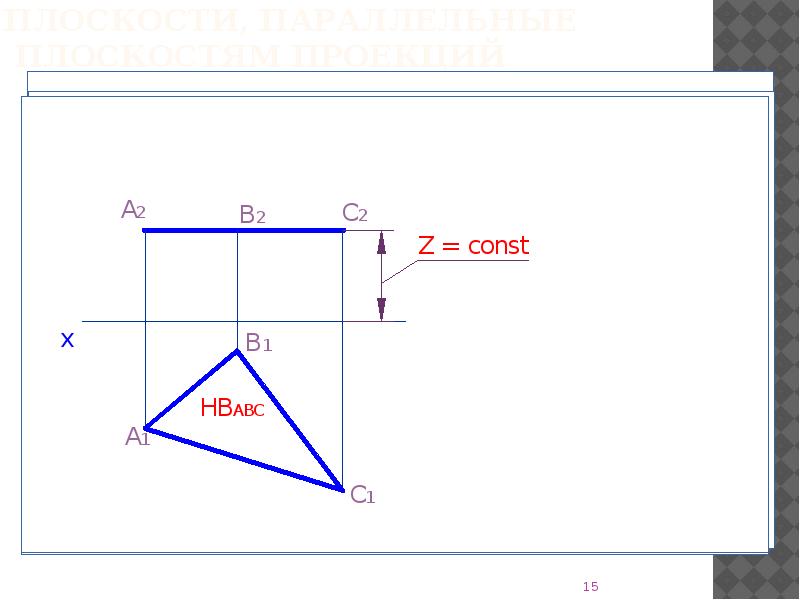

Плоскости, параллельные плоскостям проекций

Слайд 15

Описание слайда:

Плоскости, параллельные плоскостям проекций

Слайд 16

Описание слайда:

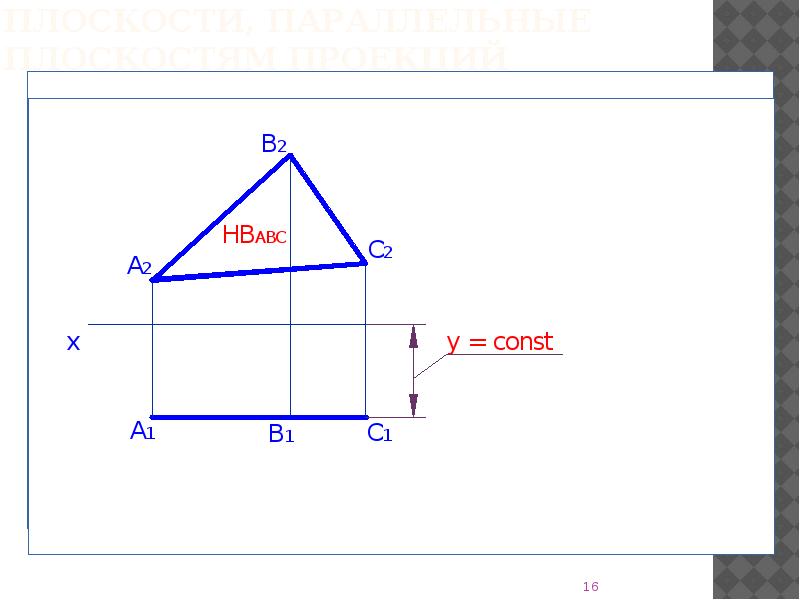

Плоскости, параллельные плоскостям проекций

Слайд 17

Описание слайда:

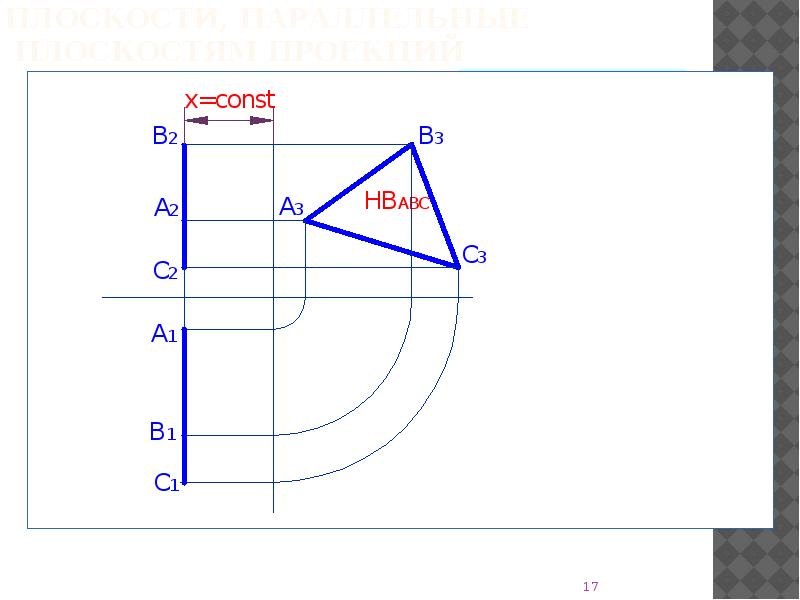

Плоскости, параллельные плоскостям проекций

Слайд 18

Описание слайда:

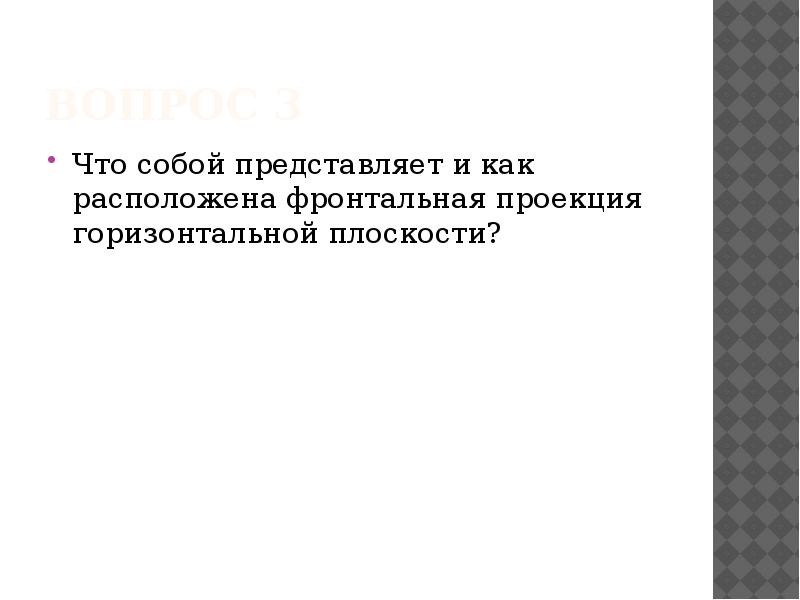

Вопрос 3 Что собой представляет и как расположена фронтальная проекция горизонтальной плоскости?

Слайд 19

Описание слайда:

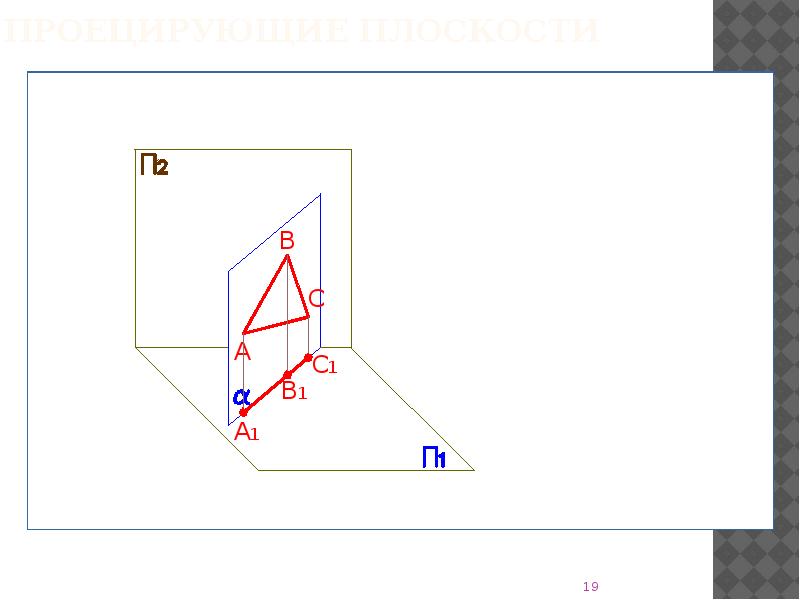

ПРОЕЦИРУЮЩИЕ ПЛОСКОСТИ

Слайд 20

Описание слайда:

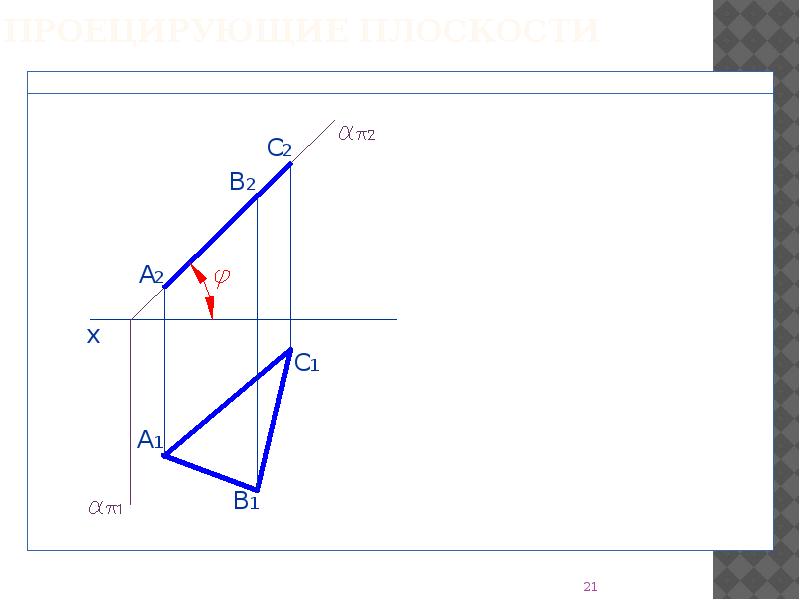

ПРОЕЦИРУЮЩИЕ ПЛОСКОСТИ

Слайд 21

Описание слайда:

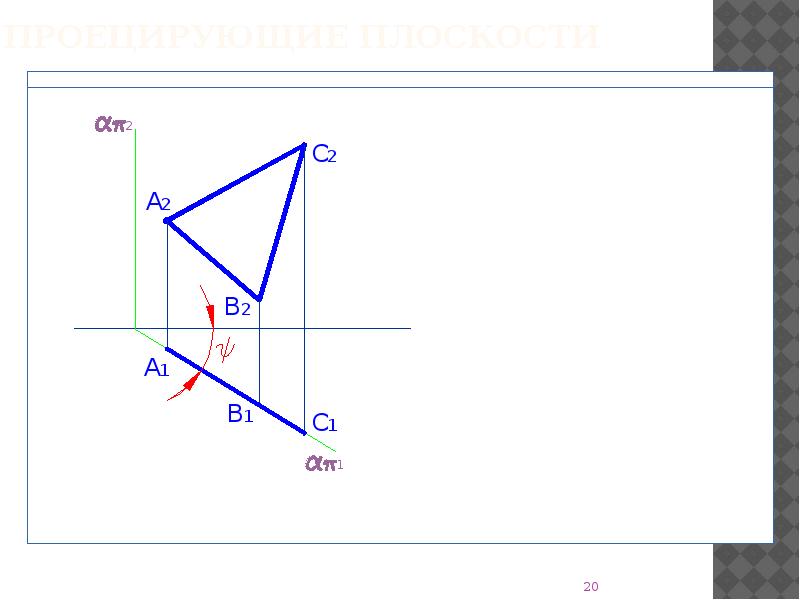

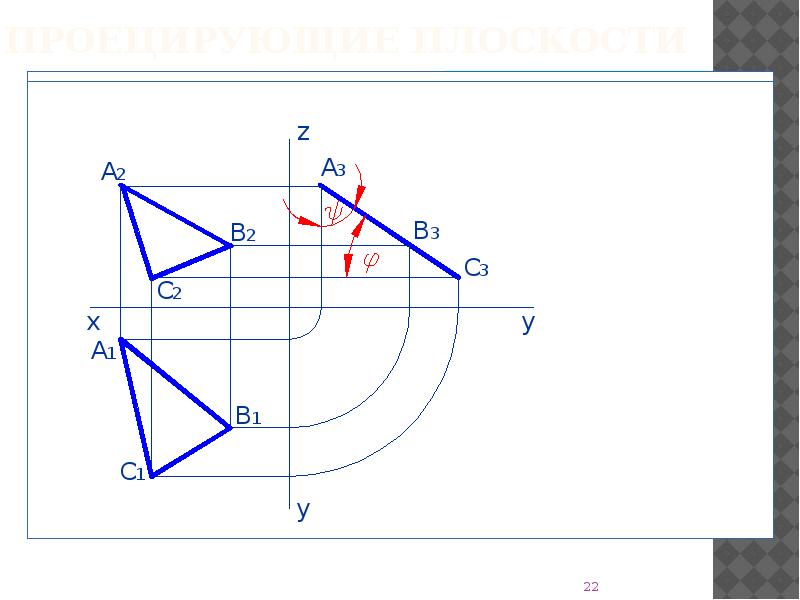

ПРОЕЦИРУЮЩИЕ ПЛОСКОСТИ

Слайд 22

Описание слайда:

ПРОЕЦИРУЮЩИЕ ПЛОСКОСТИ

Слайд 23

Описание слайда:

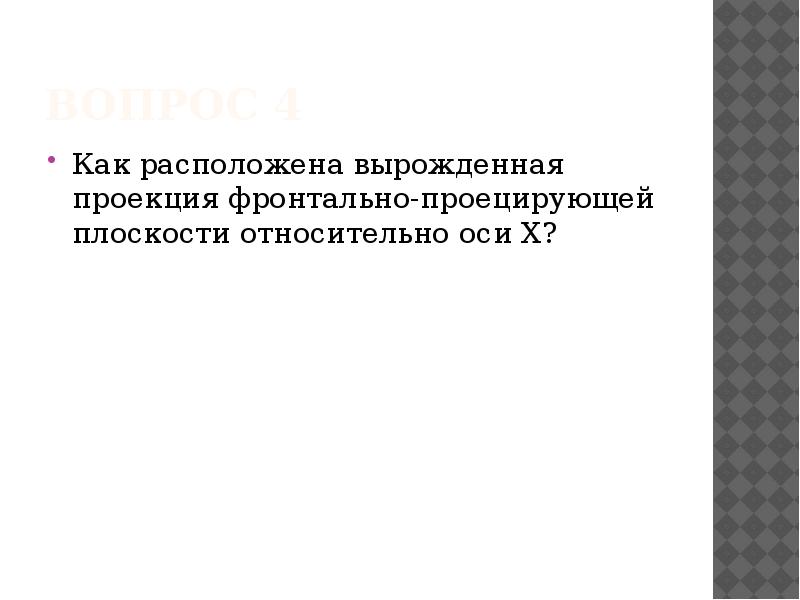

Вопрос 4 Как расположена вырожденная проекция фронтально-проецирующей плоскости относительно оси Х?

Слайд 24

Описание слайда:

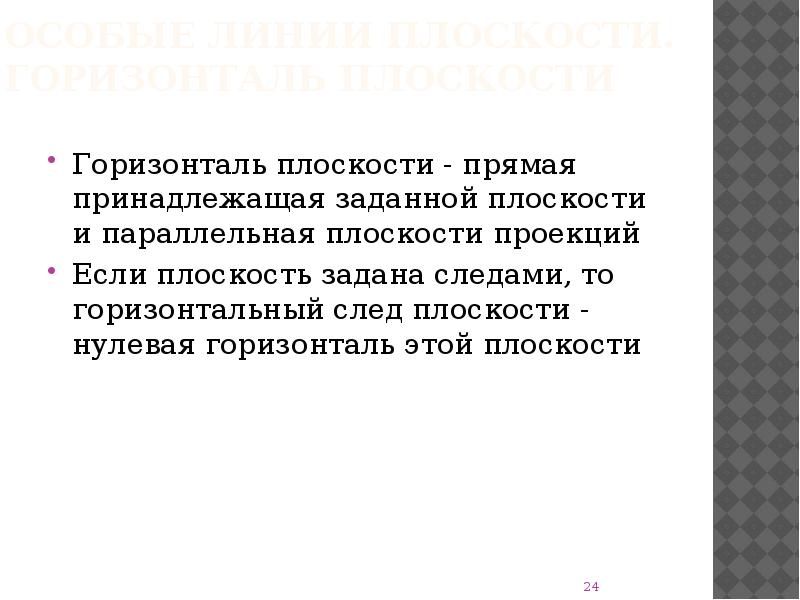

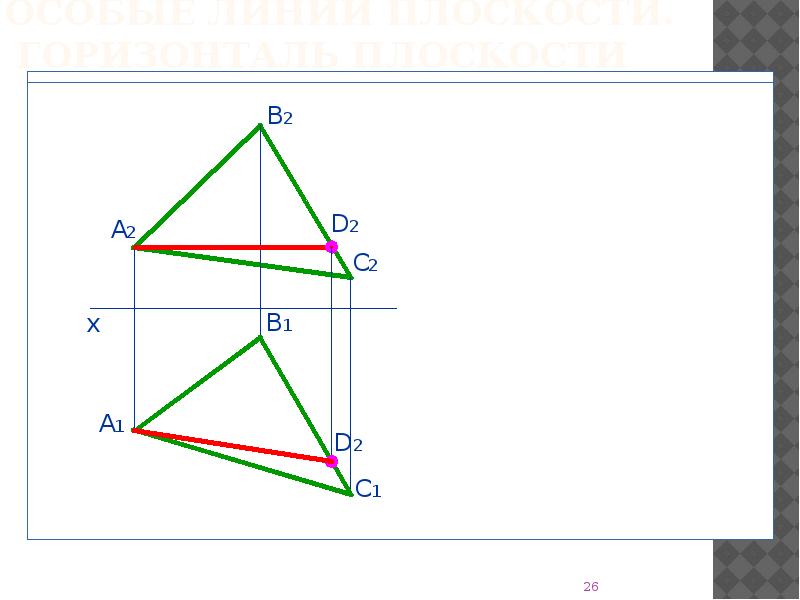

Особые линии плоскости. Горизонталь плоскости Горизонталь плоскости - прямая принадлежащая заданной плоскости и параллельная плоскости проекций Если плоскость задана следами, то горизонтальный след плоскости - нулевая горизонталь этой плоскости

Слайд 25

Описание слайда:

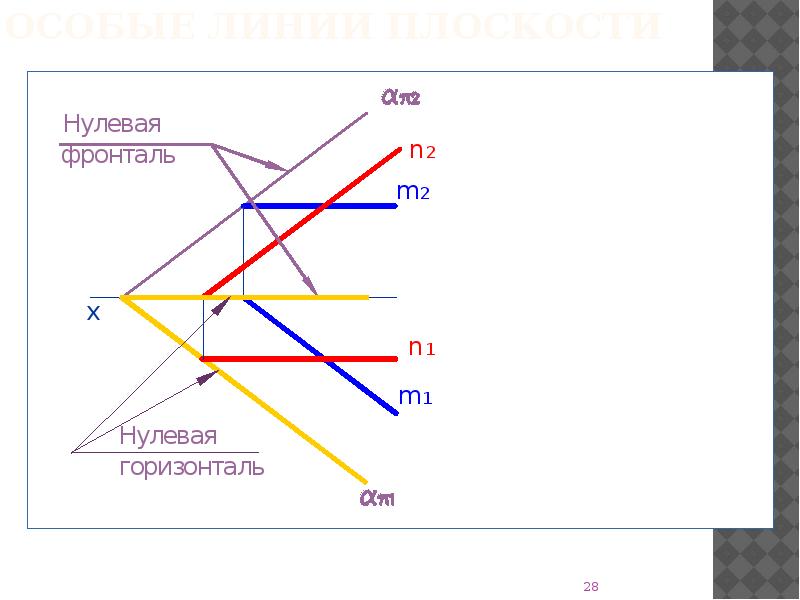

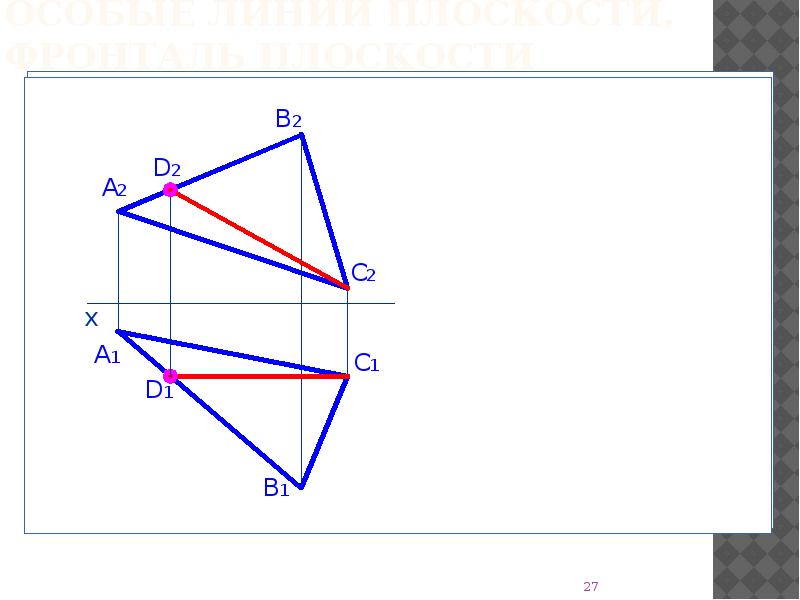

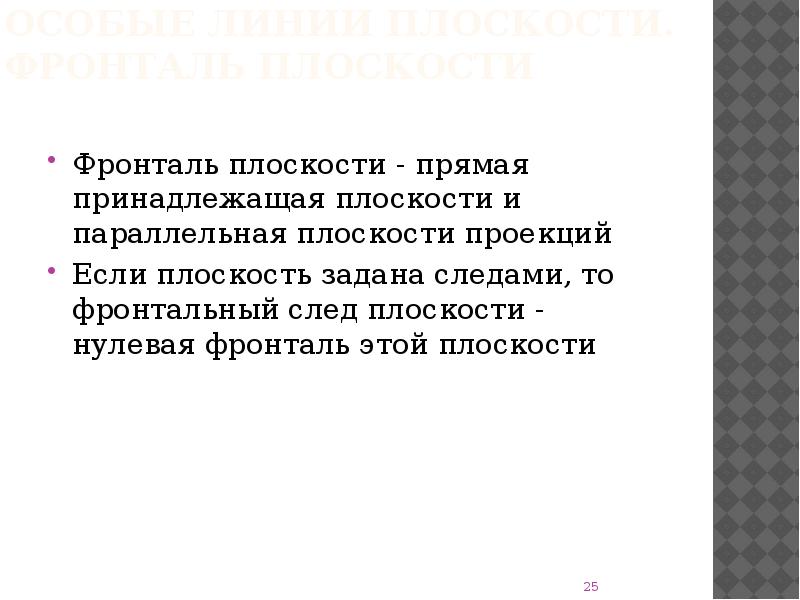

Особые линии плоскости. Фронталь плоскости Фронталь плоскости - прямая принадлежащая плоскости и параллельная плоскости проекций Если плоскость задана следами, то фронтальный след плоскости - нулевая фронталь этой плоскости
