Слайд 1

Описание слайда:

Лекция 3. Рациональный унифицированный процесс разработки объектно-ориентированных программных систем Учебные вопросы: 1. Архитектура программной системы (ПС). 2. Унифицированный процесс разработки ПС. 3. Управление риском. Литература: [6], [10].

Слайд 2

Описание слайда:

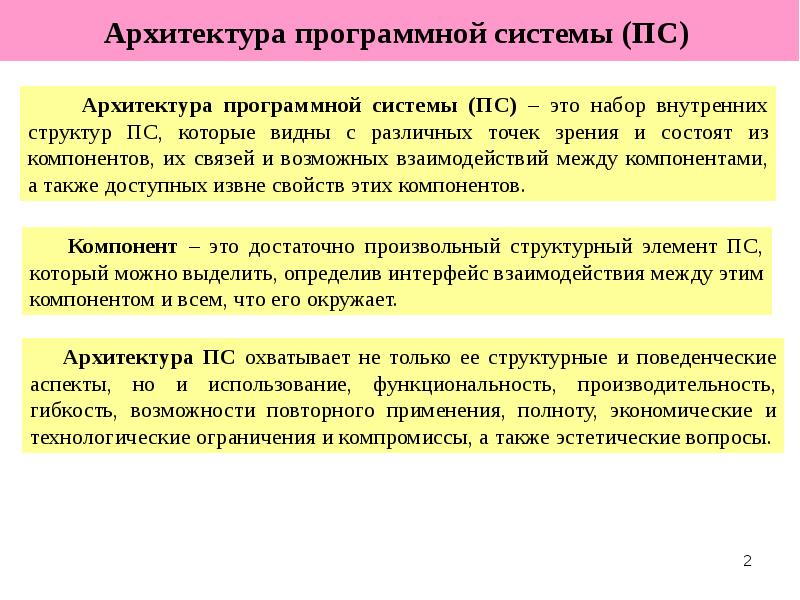

Архитектура программной системы (ПС)

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

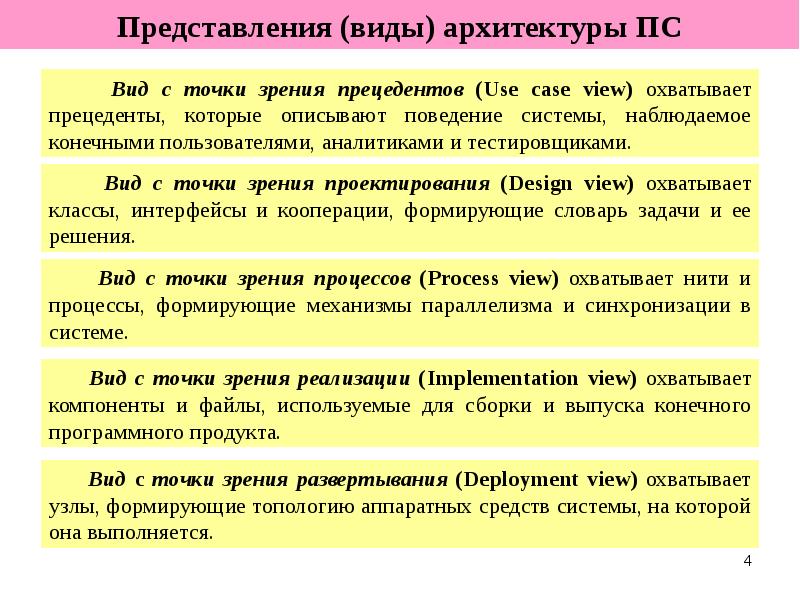

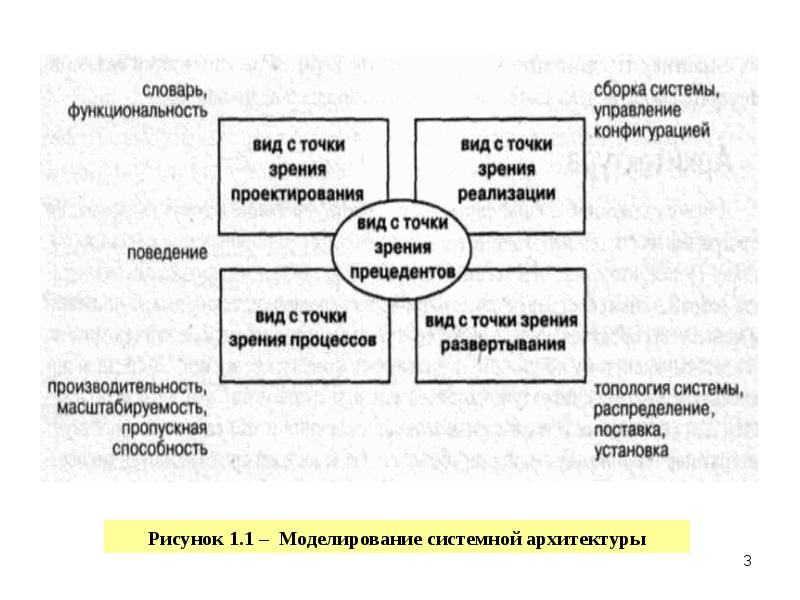

Представления (виды) архитектуры ПС

Слайд 5

Описание слайда:

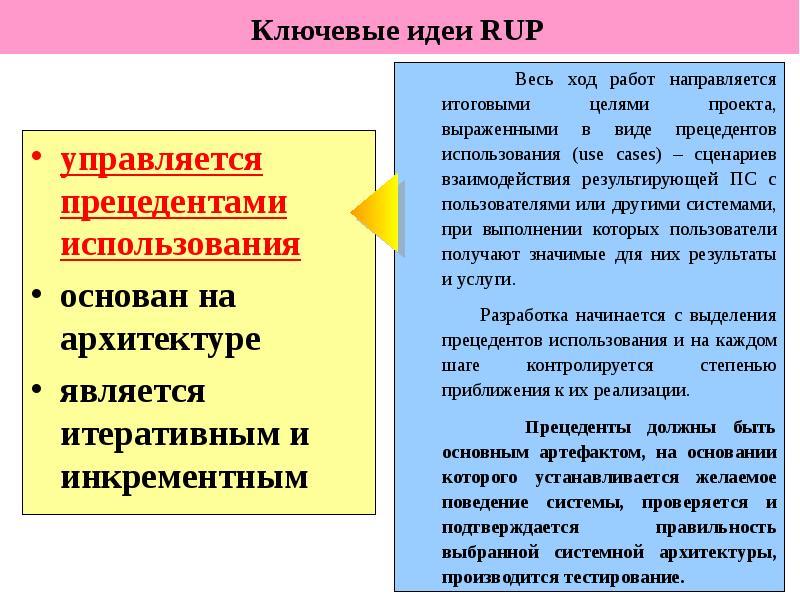

Ключевые идеи RUP управляется прецедентами использования основан на архитектуре является итеративным и инкрементным

Слайд 6

Описание слайда:

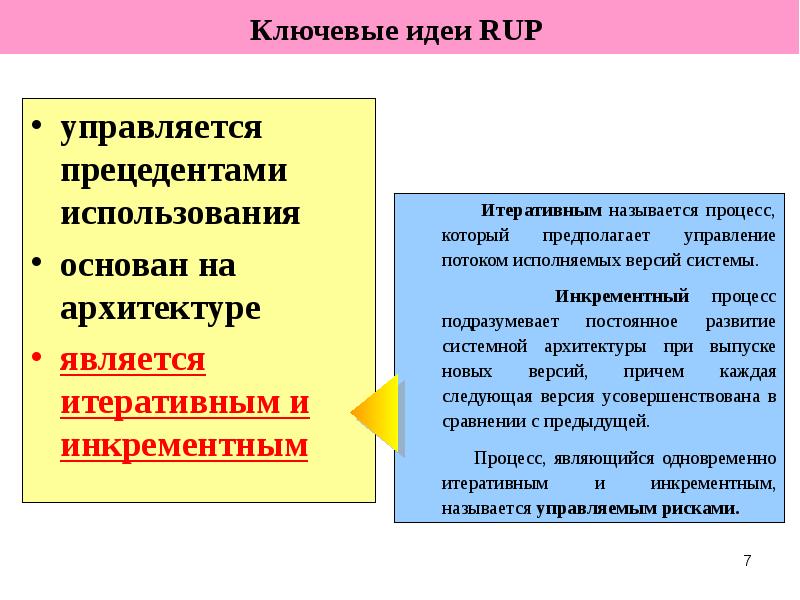

Слайд 7

Описание слайда:

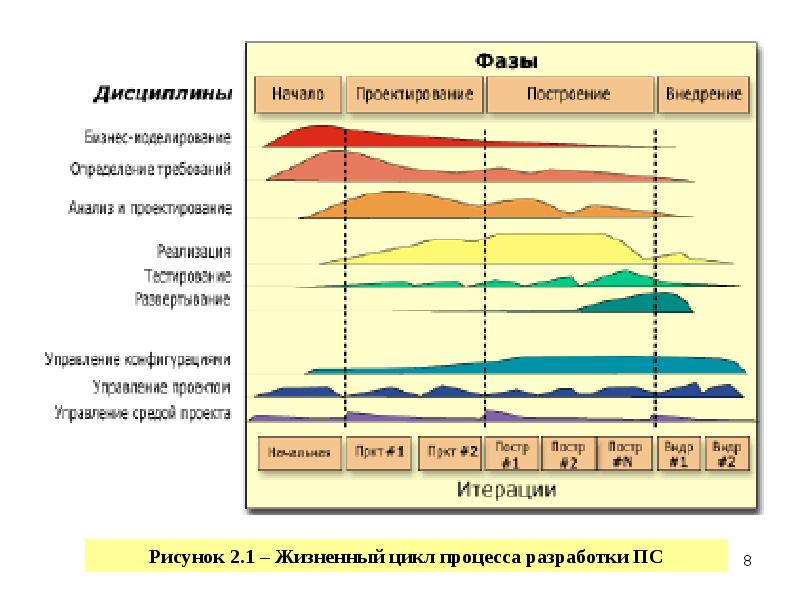

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

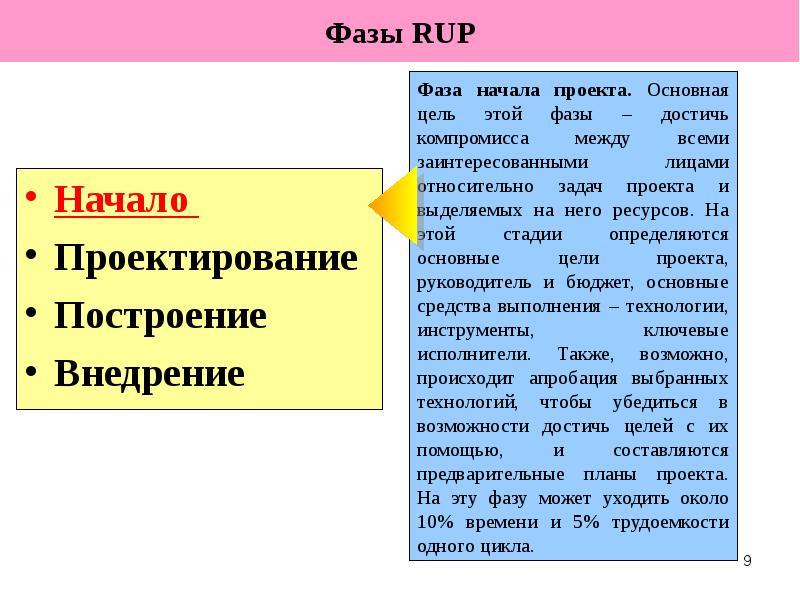

Фазы RUP Начало Проектирование Построение Внедрение

Слайд 10

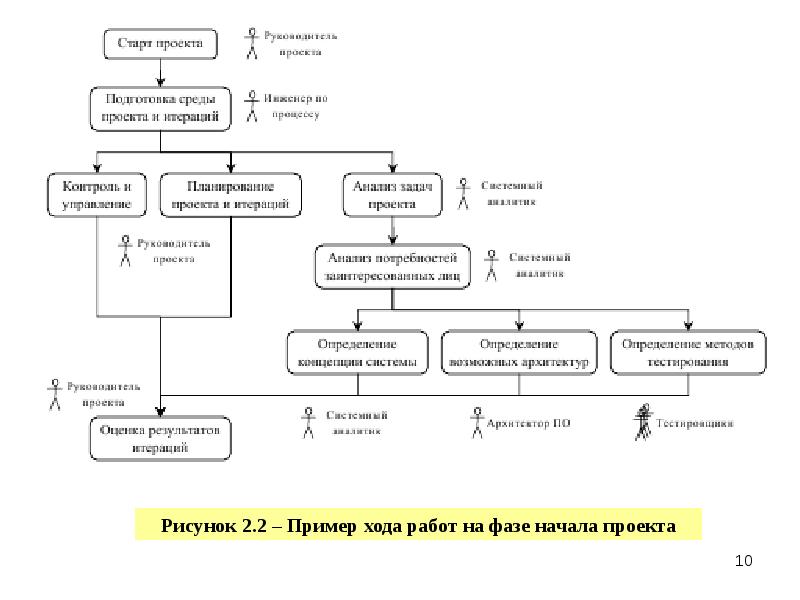

Описание слайда:

Слайд 11

Описание слайда:

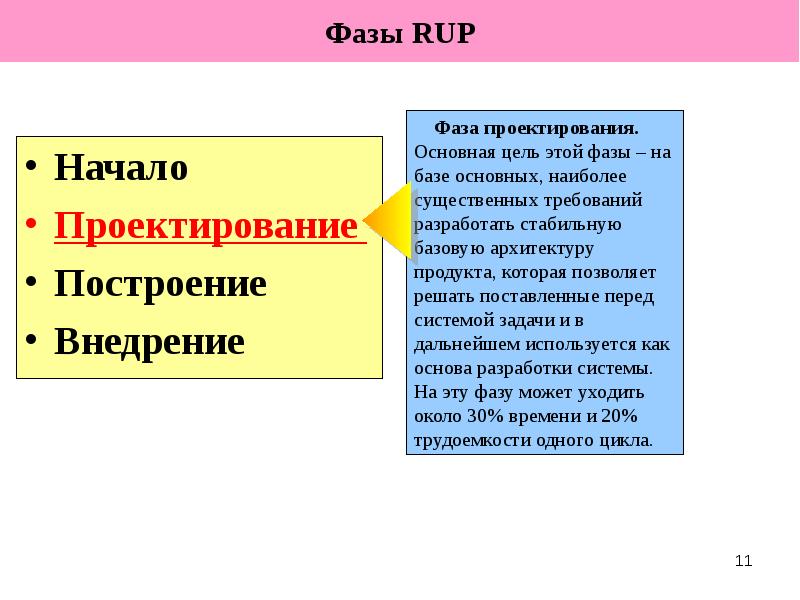

Фазы RUP

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

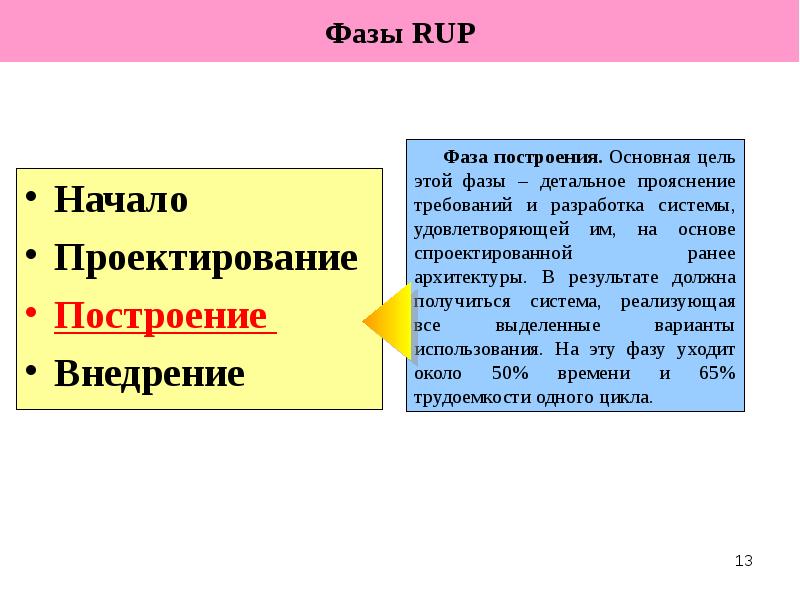

Фазы RUP

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

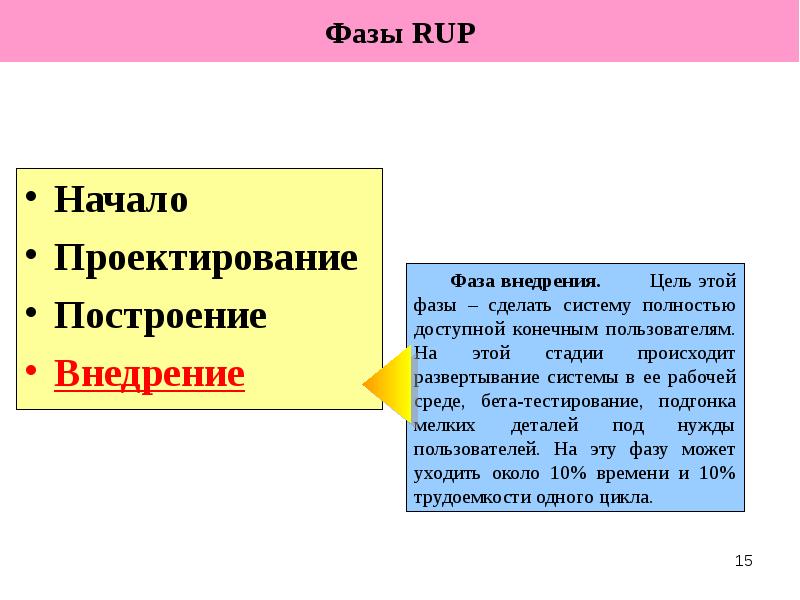

Фазы RUP

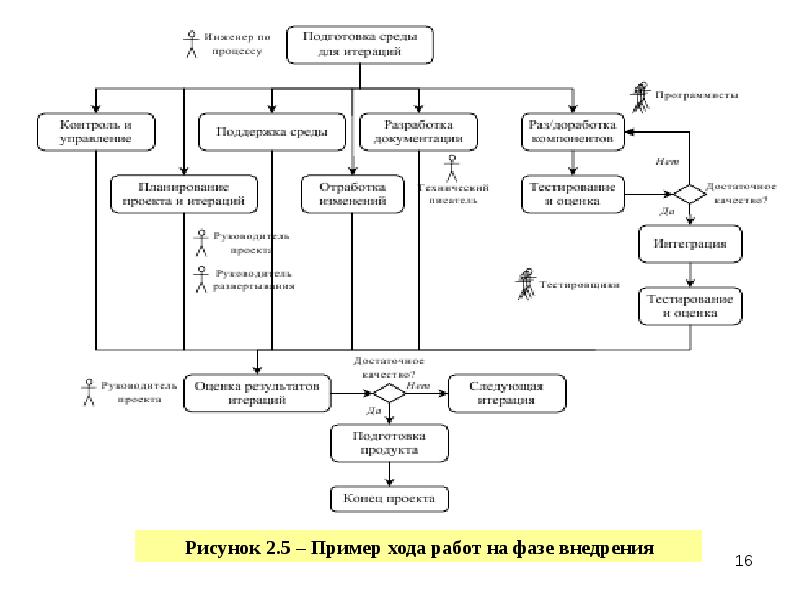

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

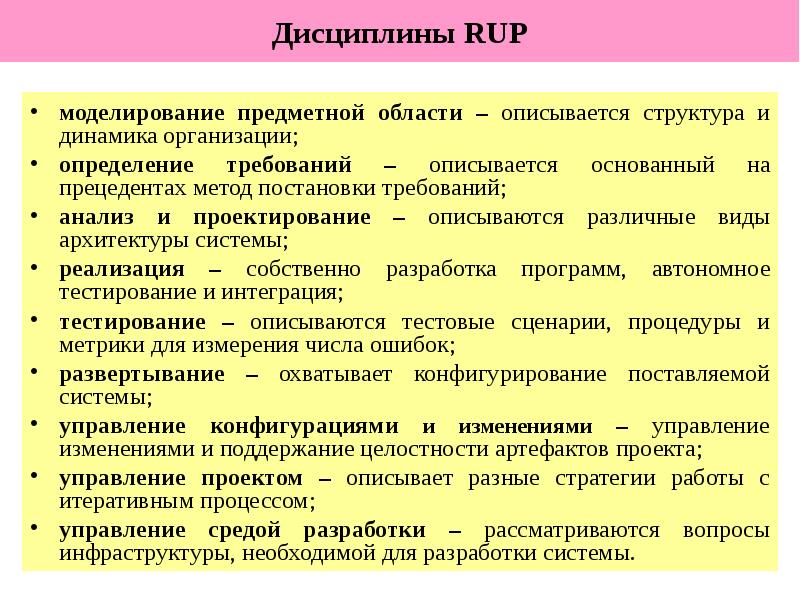

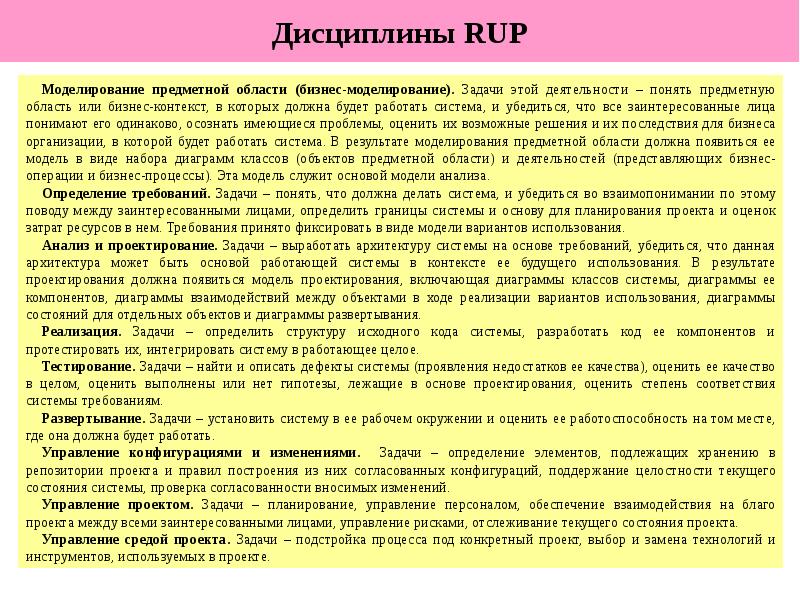

Дисциплины RUP

Слайд 18

Описание слайда:

моделирование предметной области – описывается структура и динамика организации; моделирование предметной области – описывается структура и динамика организации; определение требований – описывается основанный на прецедентах метод постановки требований; анализ и проектирование – описываются различные виды архитектуры системы; реализация – собственно разработка программ, автономное тестирование и интеграция; тестирование – описываются тестовые сценарии, процедуры и метрики для измерения числа ошибок; развертывание – охватывает конфигурирование поставляемой системы; управление конфигурациями и изменениями – управление изменениями и поддержание целостности артефактов проекта; управление проектом – описывает разные стратегии работы с итеративным процессом; управление средой разработки – рассматриваются вопросы инфраструктуры, необходимой для разработки системы.

Слайд 19

Описание слайда:

Модели RUP модель бизнес-процессов – формализует абстракцию организации; модель предметной области – формализует контекст системы; модель вариантов использования – формализует функциональные требования к системе; модель анализа – формализует идею проекта; модель проектирования – формализует словарь предметной области и области решения; модель процессов (необязательная) – формализует механизмы параллелизма и синхронизации в системе; модель развертывания – формализует топологию аппаратных средств, на которых выполняется система; модель реализации – описывает части, из которых собирается физическая система; модель тестирования – формализует способы проверки и приемки системы.
