Слайд 1


Электротехника и электроника Лекции для студентов-заочников (4 часа) Преподаватель А.О. Прокубовская
Описание слайда:
Электротехника и электроника Лекции для студентов-заочников (4 часа) Преподаватель А.О. Прокубовская

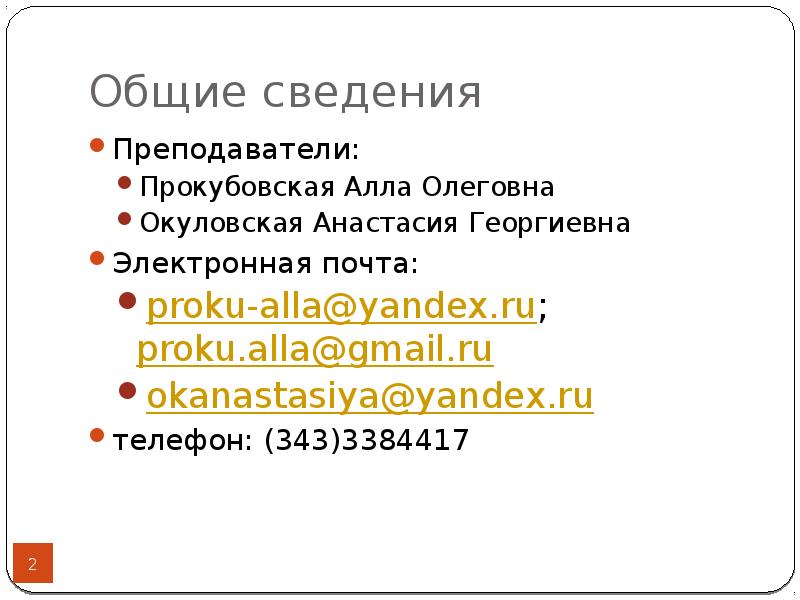

Слайд 2


Общие сведения Преподаватели: Прокубовская Алла Олеговна Окуловская Анастасия Георгиевна Электронная почта: proku-alla@yandex.ru; proku.alla@gmail.ru...
Описание слайда:
Общие сведения Преподаватели: Прокубовская Алла Олеговна Окуловская Анастасия Георгиевна Электронная почта: proku-alla@yandex.ru; proku.alla@gmail.ru okanastasiya@yandex.ru телефон: (343)3384417

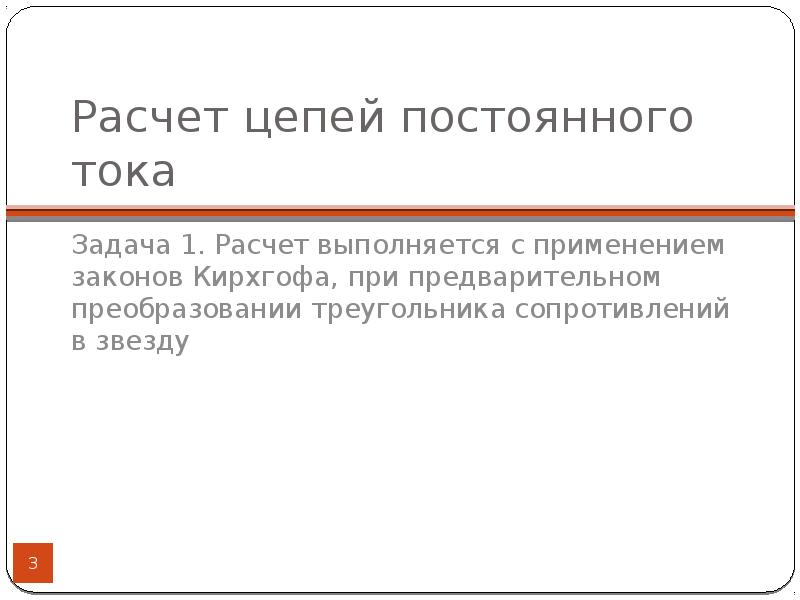

Слайд 3


Расчет цепей постоянного тока Задача 1. Расчет выполняется с применением законов Кирхгофа, при предварительном преобразовании треугольника...
Описание слайда:
Расчет цепей постоянного тока Задача 1. Расчет выполняется с применением законов Кирхгофа, при предварительном преобразовании треугольника сопротивлений в звезду

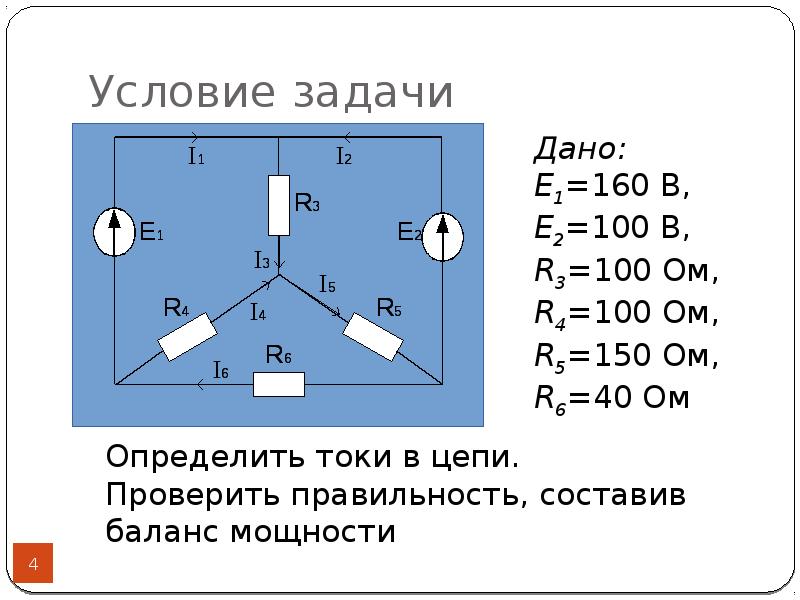

Слайд 4


Условие задачи
Описание слайда:
Условие задачи

Слайд 5


1. Преобразование треугольника R4 R5 R6 в звезду R45 R56 R64
Описание слайда:
1. Преобразование треугольника R4 R5 R6 в звезду R45 R56 R64

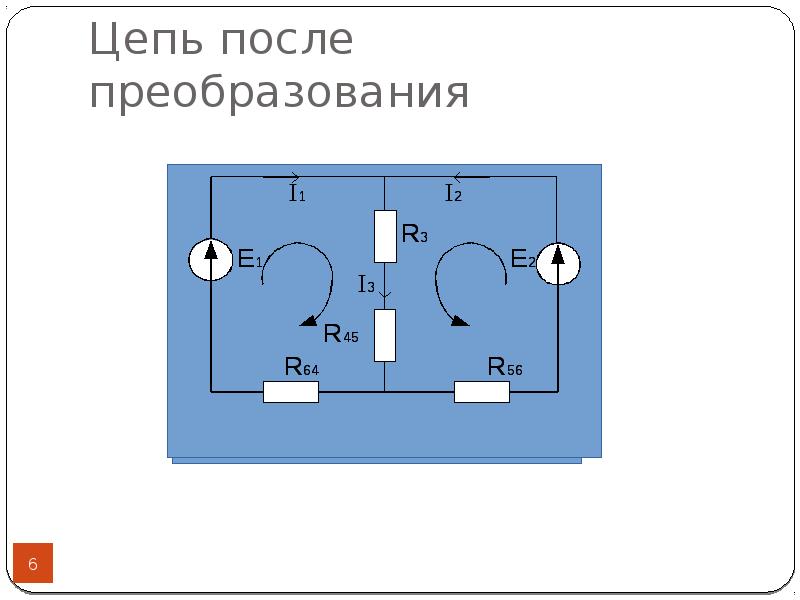

Слайд 6


Цепь после преобразования
Описание слайда:
Цепь после преобразования

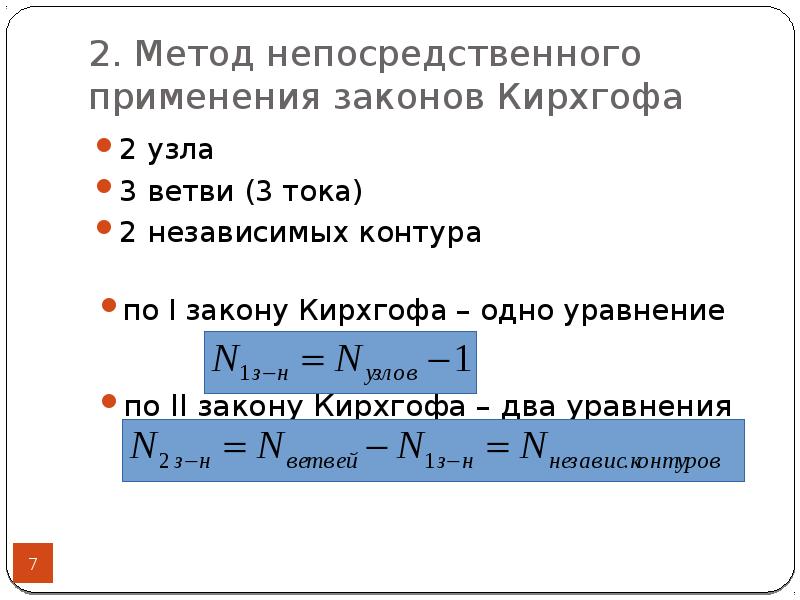

Слайд 7


2. Метод непосредственного применения законов Кирхгофа 2 узла 3 ветви (3 тока) 2 независимых контура
Описание слайда:
2. Метод непосредственного применения законов Кирхгофа 2 узла 3 ветви (3 тока) 2 независимых контура

Слайд 8


Система уравнений по законам Кирхгофа
Описание слайда:
Система уравнений по законам Кирхгофа

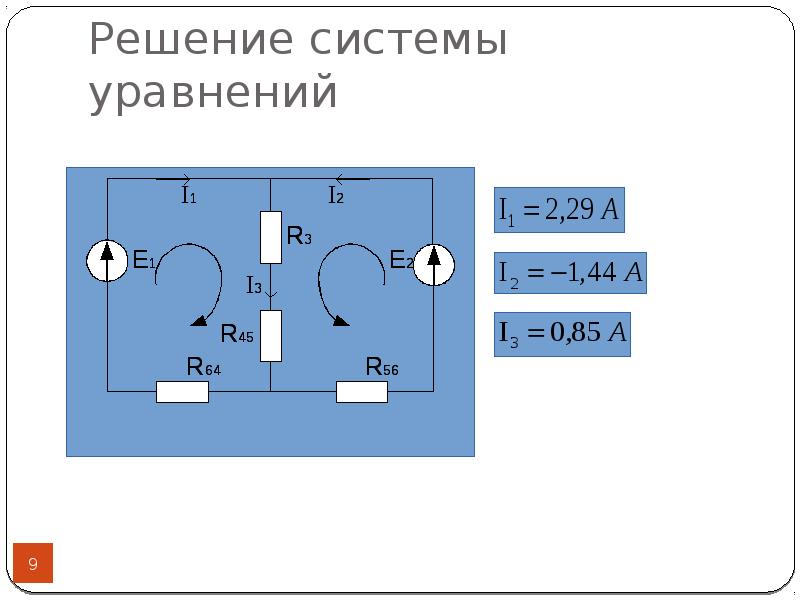

Слайд 9


Решение системы уравнений
Описание слайда:
Решение системы уравнений

Слайд 10


3. Определение остальных токов
Описание слайда:
3. Определение остальных токов

Слайд 11


Определение остальных токов
Описание слайда:
Определение остальных токов

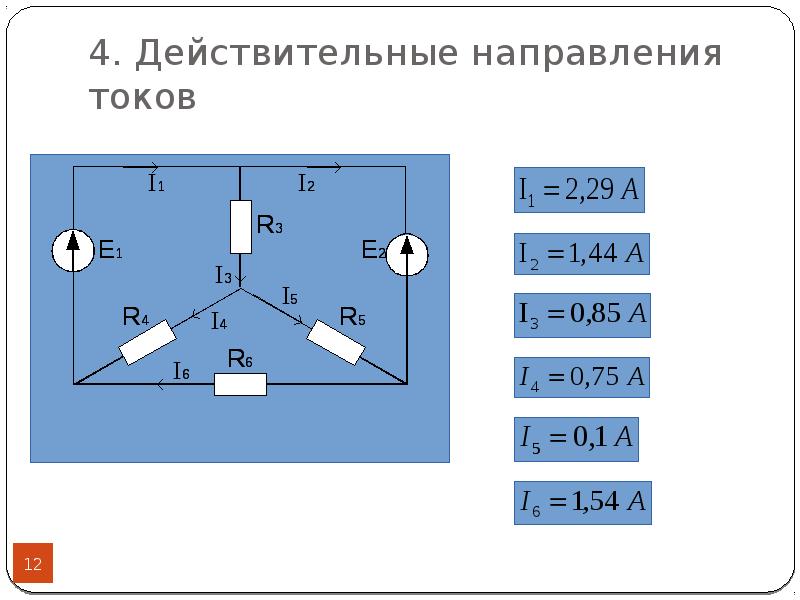

Слайд 12


4. Действительные направления токов
Описание слайда:
4. Действительные направления токов

Слайд 13


5. Баланс мощности
Описание слайда:
5. Баланс мощности

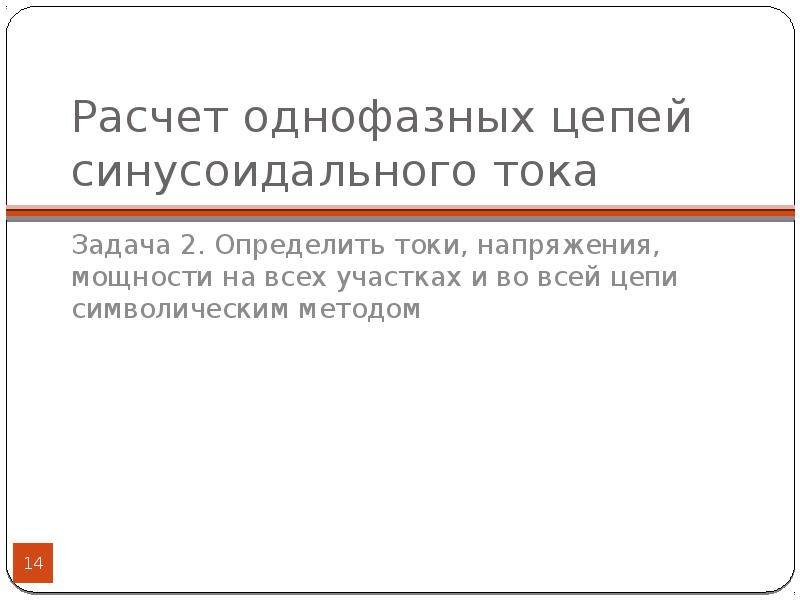

Слайд 14


Расчет однофазных цепей синусоидального тока Задача 2. Определить токи, напряжения, мощности на всех участках и во всей цепи символическим методом
Описание слайда:
Расчет однофазных цепей синусоидального тока Задача 2. Определить токи, напряжения, мощности на всех участках и во всей цепи символическим методом

Слайд 15


Условие задачи
Описание слайда:
Условие задачи

Слайд 16


1. Определение индуктивных и емкостного сопротивлений цепи
Описание слайда:
1. Определение индуктивных и емкостного сопротивлений цепи

Слайд 17


2. Комплексы сопротивлений участков цепи
Описание слайда:
2. Комплексы сопротивлений участков цепи

Слайд 18


Комплексы сопротивлений участков цепи
Описание слайда:
Комплексы сопротивлений участков цепи

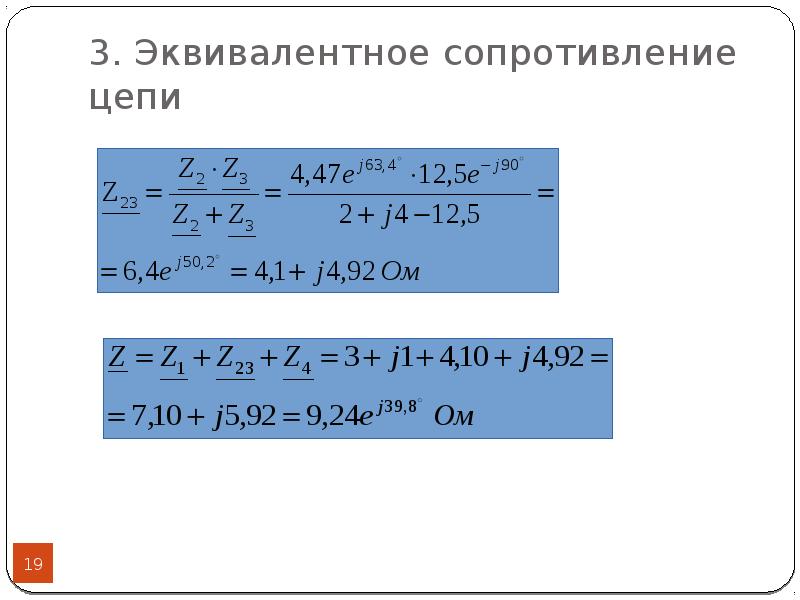

Слайд 19


3. Эквивалентное сопротивление цепи
Описание слайда:
3. Эквивалентное сопротивление цепи

Слайд 20


4. Ток в неразветвленной части цепи Пусть вектор приложенного напряжения совпадает с положительным направлением оси действительных чисел
Описание слайда:
4. Ток в неразветвленной части цепи Пусть вектор приложенного напряжения совпадает с положительным направлением оси действительных чисел

Слайд 21


Ток в неразветвленной части цепи
Описание слайда:
Ток в неразветвленной части цепи

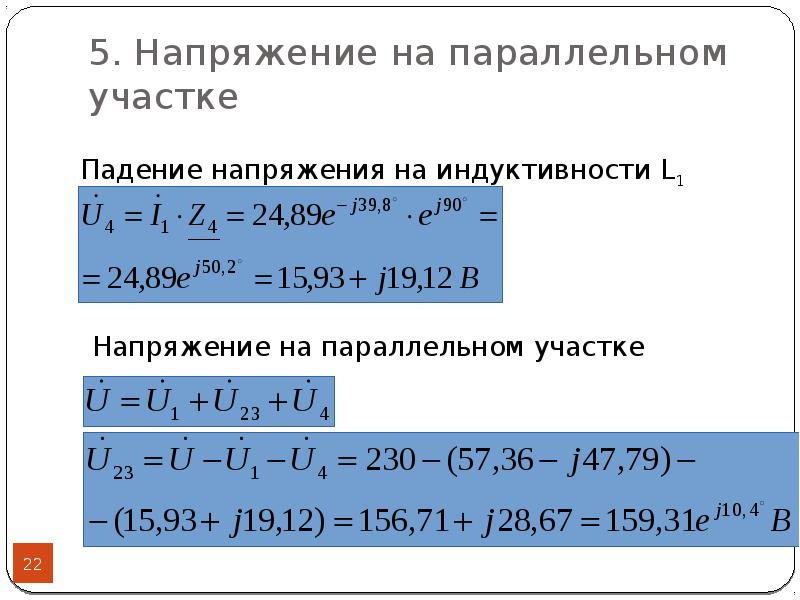

Слайд 22


5. Напряжение на параллельном участке
Описание слайда:
5. Напряжение на параллельном участке

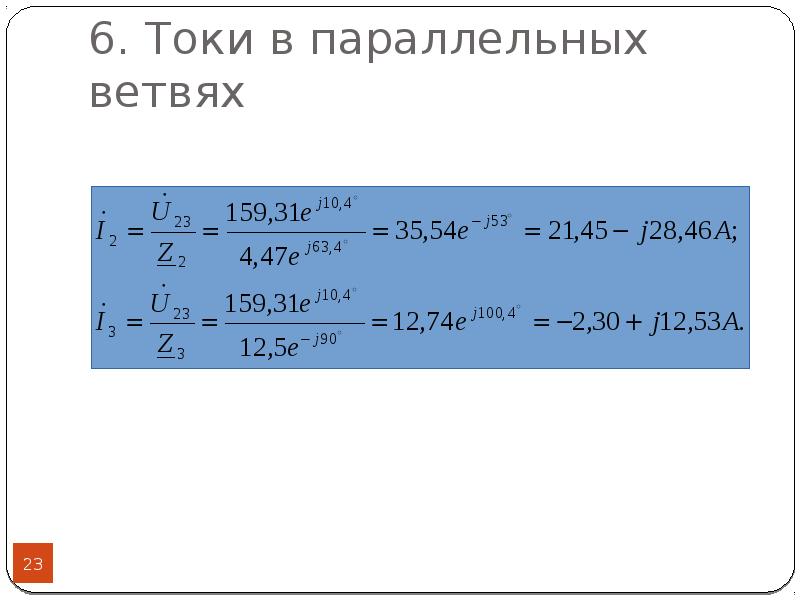

Слайд 23


6. Токи в параллельных ветвях
Описание слайда:
6. Токи в параллельных ветвях

Слайд 24


Расчет цепей постоянного тока, слайд №24
Описание слайда:
