Слайд 1


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ
Описание слайда:
ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ

Слайд 2


Процессы в однофазной цепи переменного тока с безинерционной дугой
Описание слайда:
Процессы в однофазной цепи переменного тока с безинерционной дугой

Слайд 3


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №3
Описание слайда:

Слайд 4

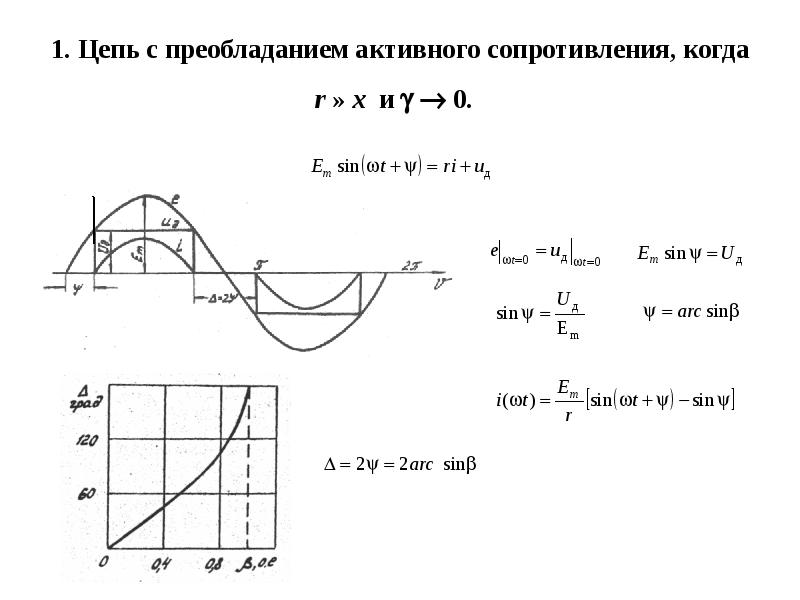

1. Цепь с преобладанием активного сопротивления, когда r » x и   0.
Описание слайда:
1. Цепь с преобладанием активного сопротивления, когда r » x и   0.

Слайд 5

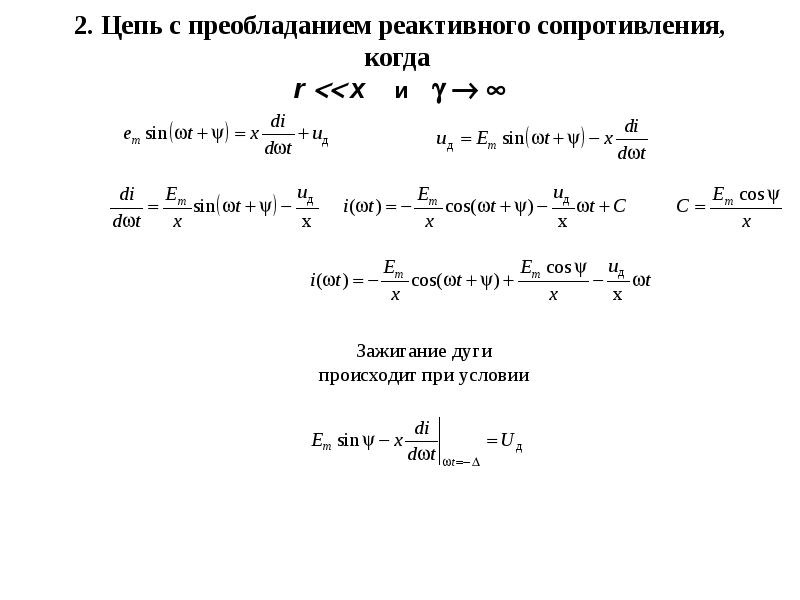

2. Цепь с преобладанием реактивного сопротивления, когда r  х и   
Описание слайда:
2. Цепь с преобладанием реактивного сопротивления, когда r  х и   

Слайд 6

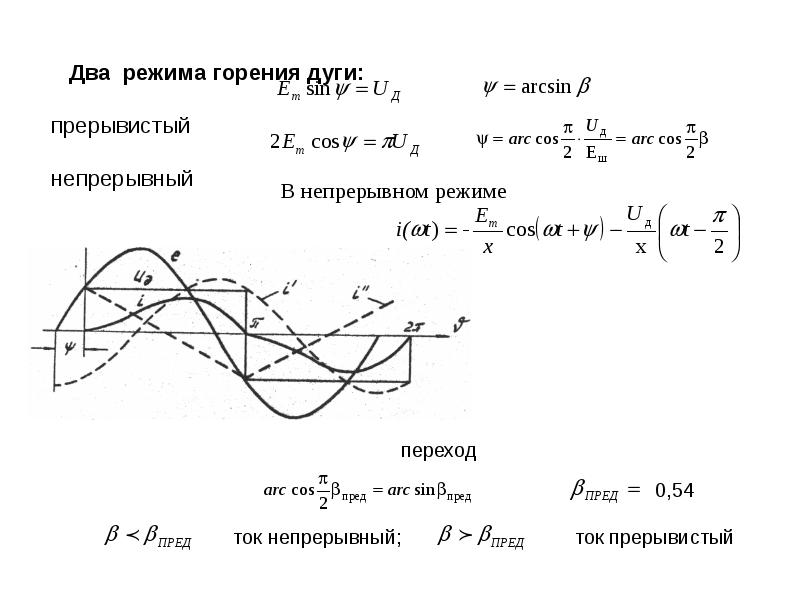

Два режима горения дуги: прерывистый непрерывный
Описание слайда:
Два режима горения дуги: прерывистый непрерывный

Слайд 7

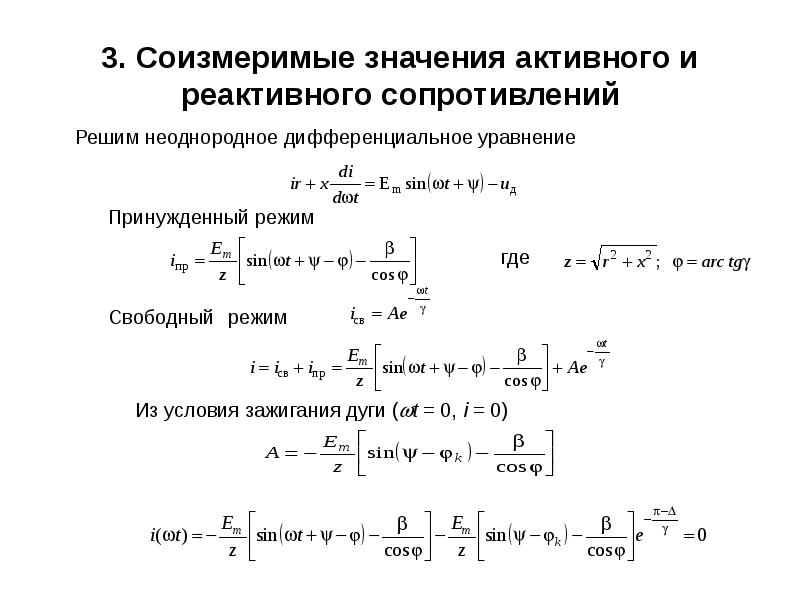

3. Соизмеримые значения активного и реактивного сопротивлений
Описание слайда:
3. Соизмеримые значения активного и реактивного сопротивлений

Слайд 8


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №8
Описание слайда:

Слайд 9


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №9
Описание слайда:

Слайд 10

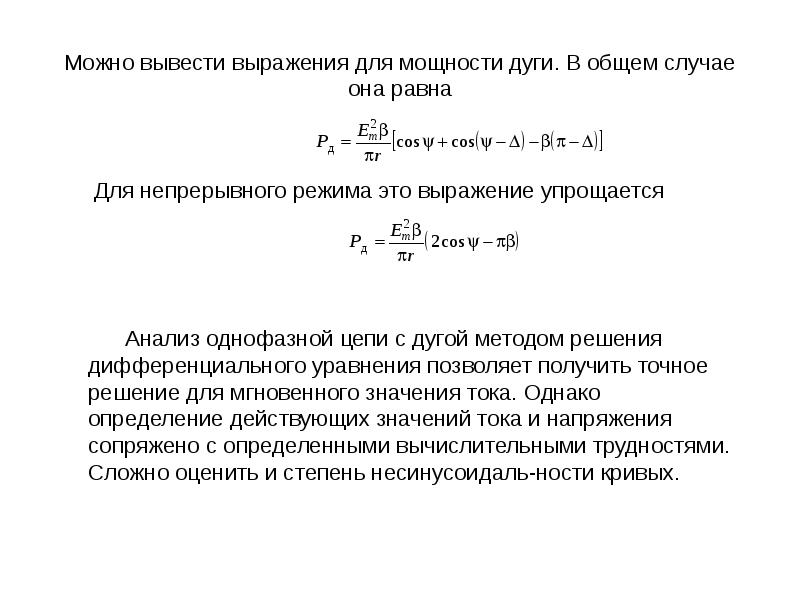

Можно вывести выражения для мощности дуги. В общем случае она равна
Описание слайда:
Можно вывести выражения для мощности дуги. В общем случае она равна

Слайд 11


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №11
Описание слайда:

Слайд 12


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №12
Описание слайда:

Слайд 13


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №13
Описание слайда:

Слайд 14


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №14
Описание слайда:

Слайд 15


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №15
Описание слайда:

Слайд 16


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №16
Описание слайда:

Слайд 17


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №17
Описание слайда:

Слайд 18


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №18
Описание слайда:

Слайд 19


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №19
Описание слайда:

Слайд 20


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №20
Описание слайда:

Слайд 21


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №21
Описание слайда:

Слайд 22


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №22
Описание слайда:

Слайд 23


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №23
Описание слайда:

Слайд 24


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №24
Описание слайда:

Слайд 25


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №25
Описание слайда:

Слайд 26


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №26
Описание слайда:

Слайд 27


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №27
Описание слайда:

Слайд 28


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №28
Описание слайда:

Слайд 29


ТЕОРИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С ДУГАМИ, слайд №29
Описание слайда:
