Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Расчет электрических цепей постоянного и переменного тока. Доклад-сообщение содержит 21 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

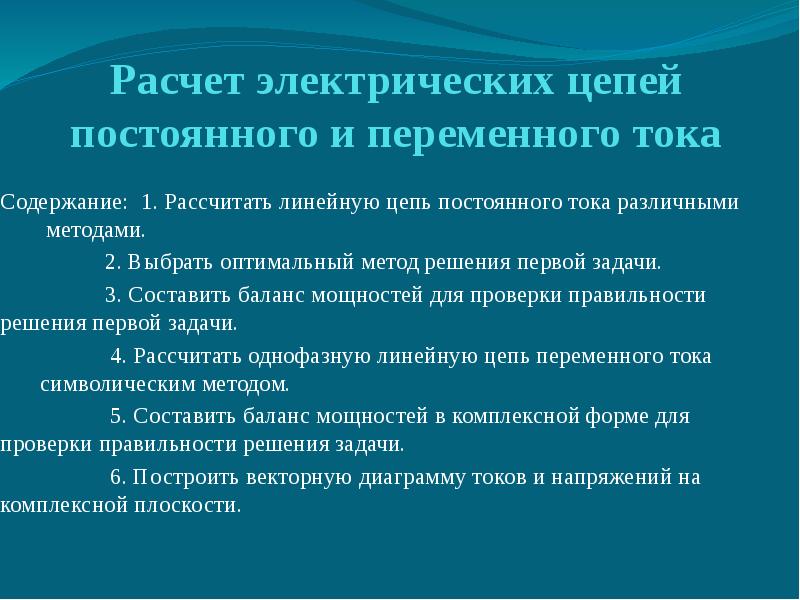

Расчет электрических цепей постоянного и переменного тока Содержание: 1. Рассчитать линейную цепь постоянного тока различными методами. 2. Выбрать оптимальный метод решения первой задачи. 3. Составить баланс мощностей для проверки правильности решения первой задачи. 4. Рассчитать однофазную линейную цепь переменного тока символическим методом. 5. Составить баланс мощностей в комплексной форме для проверки правильности решения задачи. 6. Построить векторную диаграмму токов и напряжений на комплексной плоскости.

Слайд 2

Описание слайда:

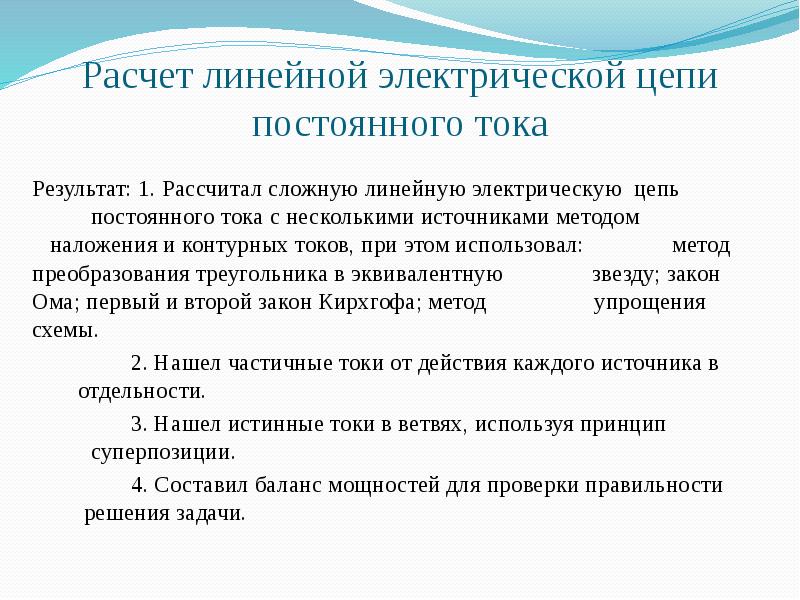

Расчет линейной электрической цепи постоянного тока Результат: 1. Рассчитал сложную линейную электрическую цепь постоянного тока с несколькими источниками методом наложения и контурных токов, при этом использовал: метод преобразования треугольника в эквивалентную звезду; закон Ома; первый и второй закон Кирхгофа; метод упрощения схемы. 2. Нашел частичные токи от действия каждого источника в отдельности. 3. Нашел истинные токи в ветвях, используя принцип суперпозиции. 4. Составил баланс мощностей для проверки правильности решения задачи.

Слайд 3

Описание слайда:

Расчетная схема задания первой задачи

Слайд 4

Описание слайда:

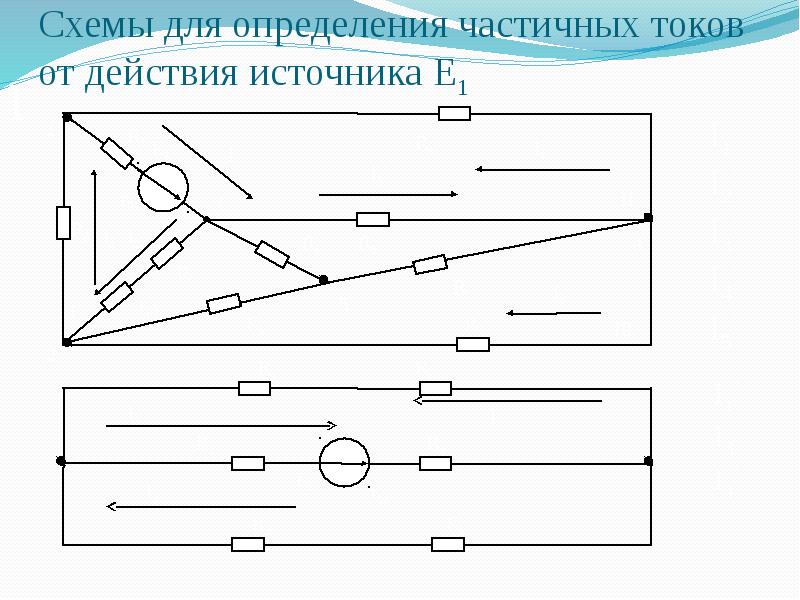

Схемы для определения частичных токов от действия источника E1

Слайд 5

Описание слайда:

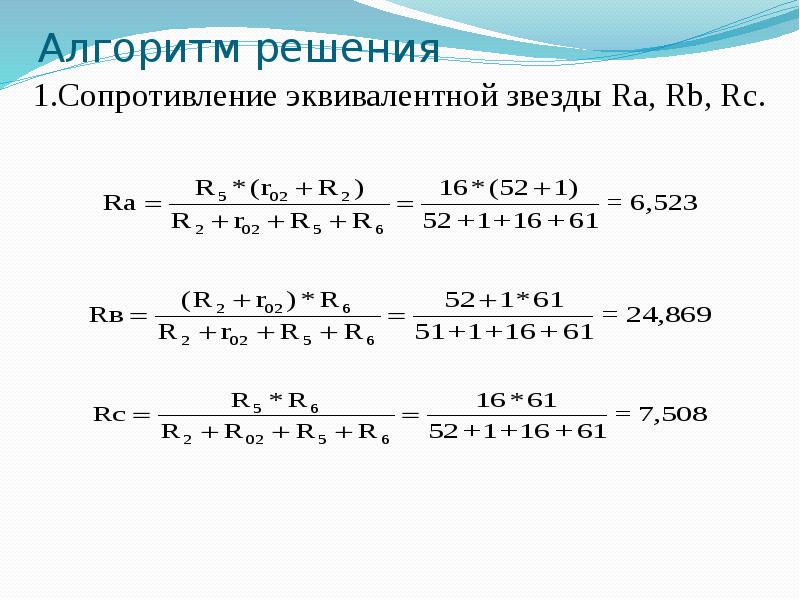

Алгоритм решения 1.Сопротивление эквивалентной звезды Ra, Rb, Rc.

Слайд 6

Описание слайда:

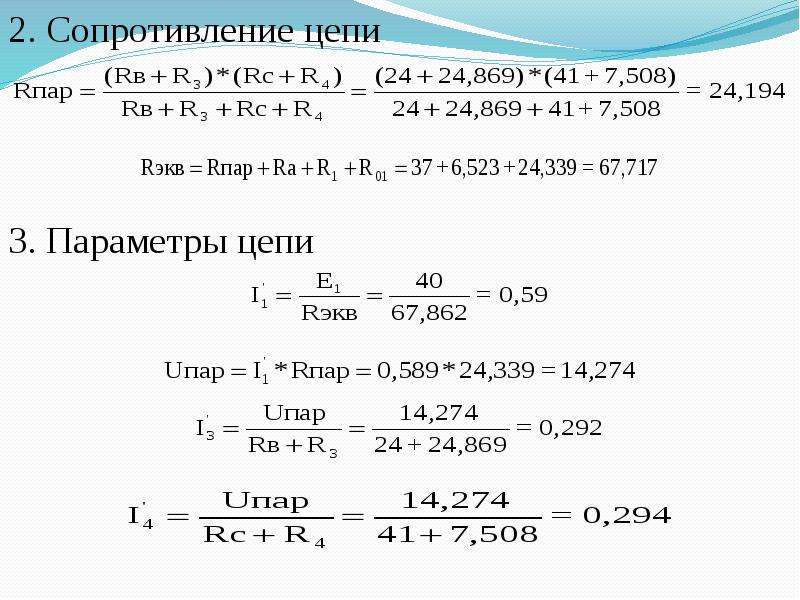

2. Сопротивление цепи 2. Сопротивление цепи 3. Параметры цепи

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

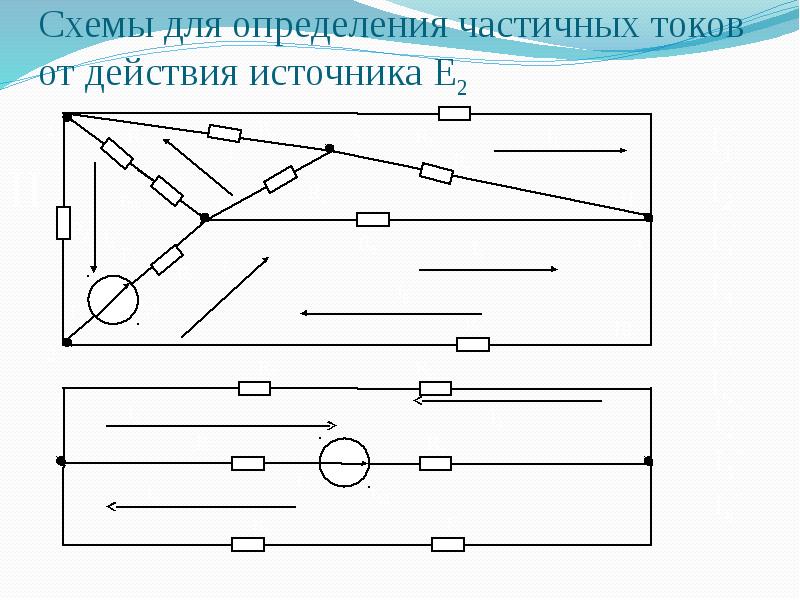

Схемы для определения частичных токов от действия источника E2

Слайд 9

Описание слайда:

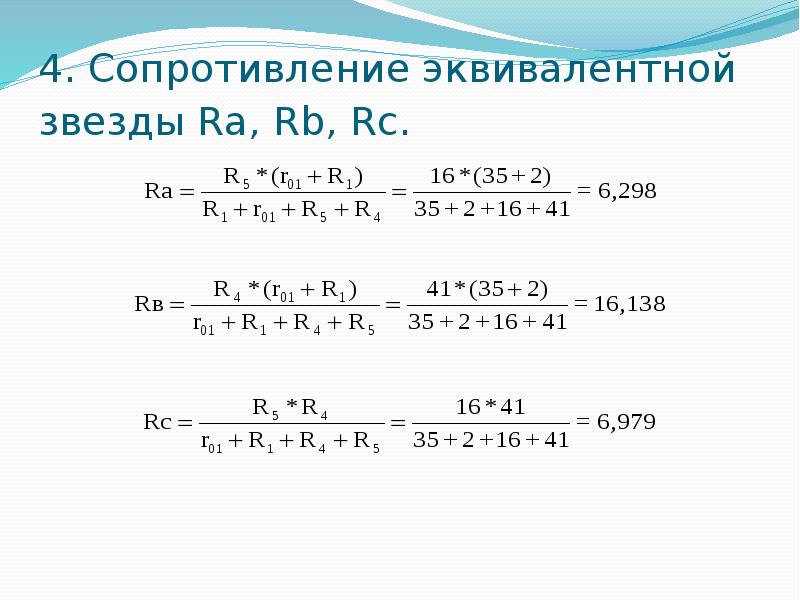

4. Сопротивление эквивалентной звезды Ra, Rb, Rc.

Слайд 10

Описание слайда:

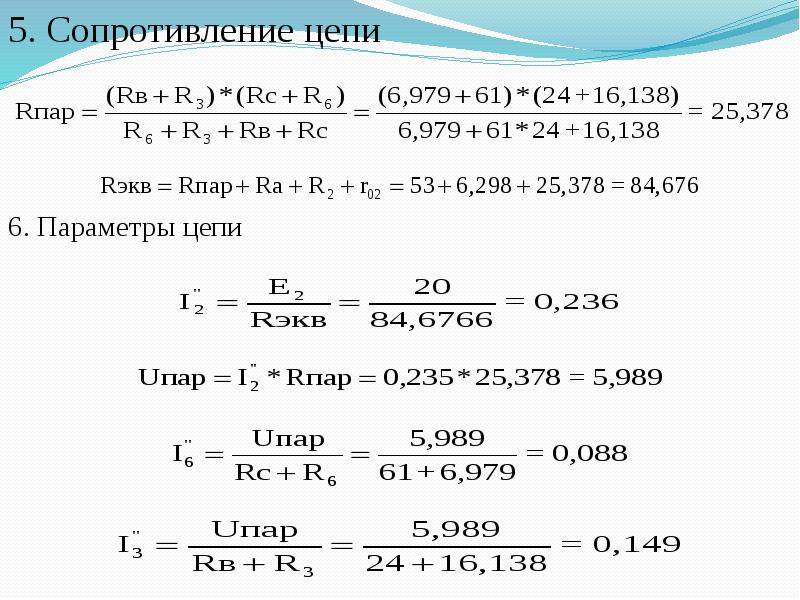

5. Сопротивление цепи 5. Сопротивление цепи 6. Параметры цепи

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

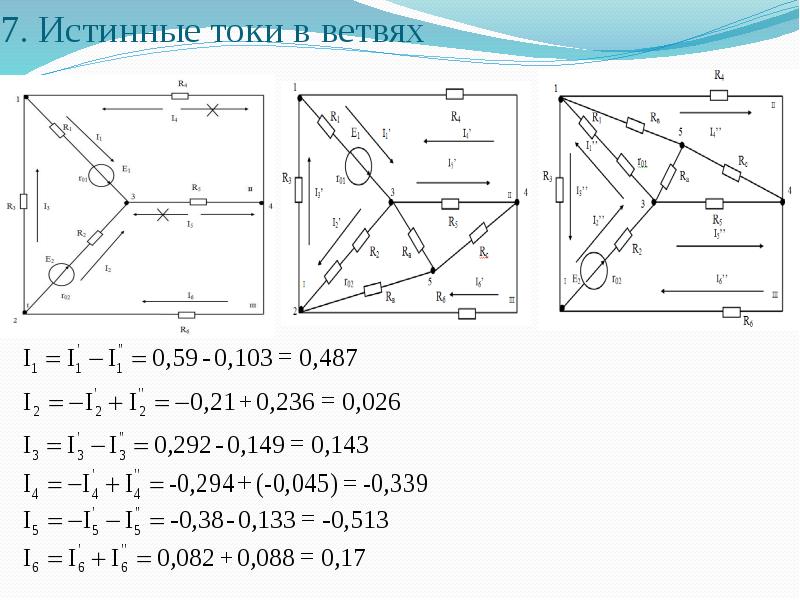

7. Истинные токи в ветвях

Слайд 13

Описание слайда:

8. Баланс мощностей Pист =∑EI= E1I1+ E2I2=40*0,487+20*0,026=20 Pпотр =∑I2R= I12(R1+ R01)+ I22 (R2+ R02)+ I32R3+ I42R4+ I52R5 +I62R6= = 0,4872*(35+2)+0,0262*(52+1)+0,1452*24+0,3392*41+0,5132*16+0,172*61= = 19,987

Слайд 14

Описание слайда:

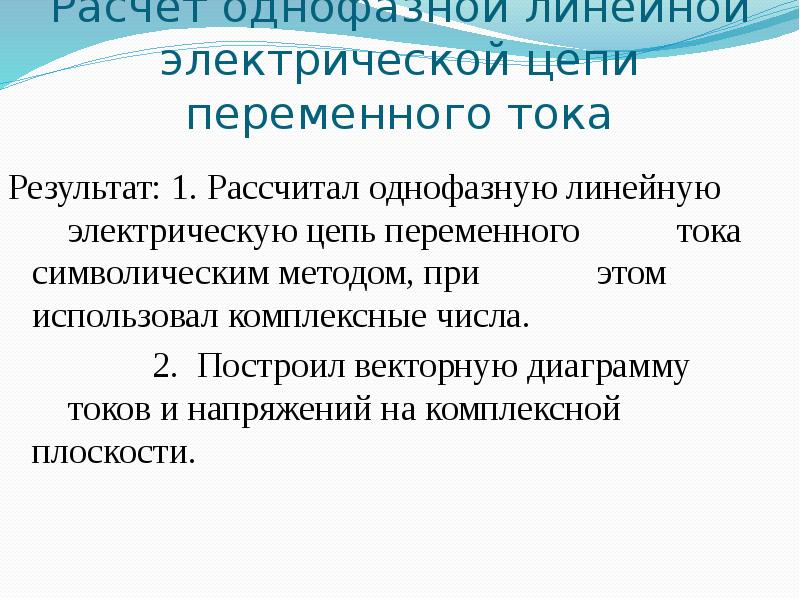

Расчет однофазной линейной электрической цепи переменного тока Результат: 1. Рассчитал однофазную линейную электрическую цепь переменного тока символическим методом, при этом использовал комплексные числа. 2. Построил векторную диаграмму токов и напряжений на комплексной плоскости.

Слайд 15

Описание слайда:

Расчетная схема задания

Слайд 16

Описание слайда:

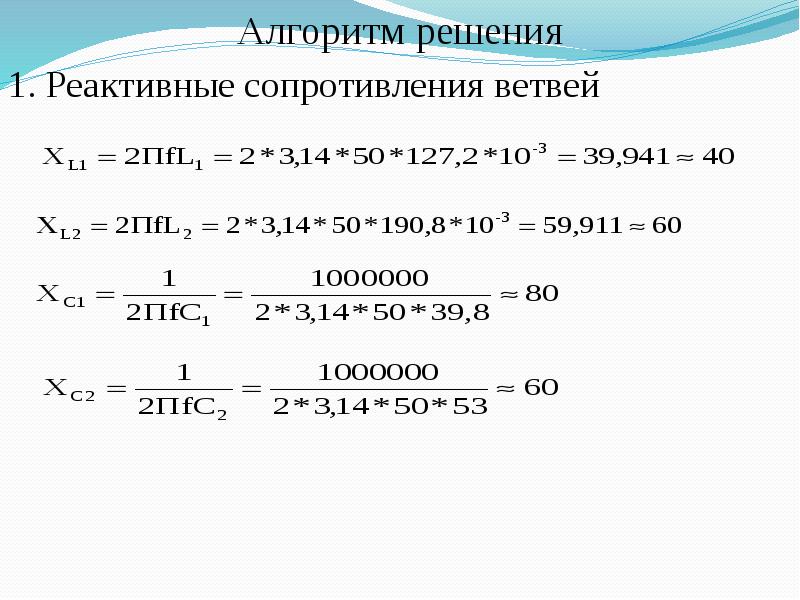

Алгоритм решения Алгоритм решения 1. Реактивные сопротивления ветвей

Слайд 17

Описание слайда:

Схема замещения

Слайд 18

Описание слайда:

3. Входное синусоидальное напряжение 3. Входное синусоидальное напряжение 4. Действующее значение напряжения 5. Комплекс входного напряжения

Слайд 19

Описание слайда:

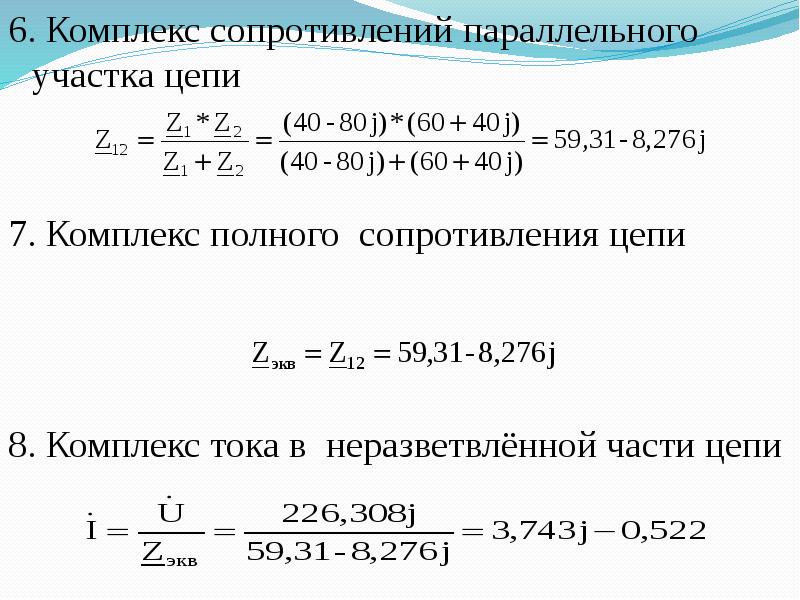

6. Комплекс сопротивлений параллельного участка цепи 6. Комплекс сопротивлений параллельного участка цепи 7. Комплекс полного сопротивления цепи 8. Комплекс тока в неразветвлённой части цепи
