Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Развитие российской нефтепереработки и нефтехимии. Доклад-сообщение содержит 94 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Катализаторы для гидрогенизационных процессов нефтепереработки Катализаторы для гидрогенизационных процессов нефтепереработки гидроочистка гидроизомеризация гидрооблагораживание гидрокрекинг гидроизомеризация гача

Слайд 8

Описание слайда:

Модификации процессов гидроочистки

Слайд 9

Описание слайда:

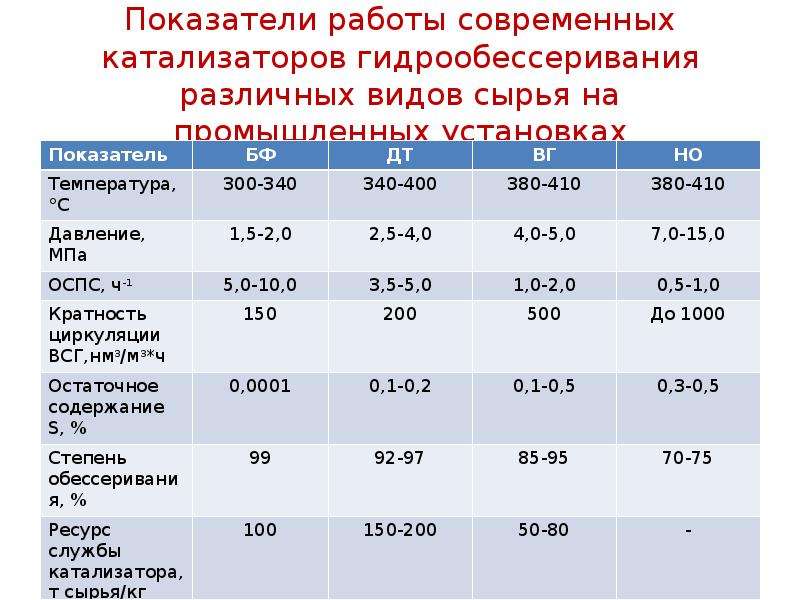

Показатели работы современных катализаторов гидрообессеривания различных видов сырья на промышленных установках

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

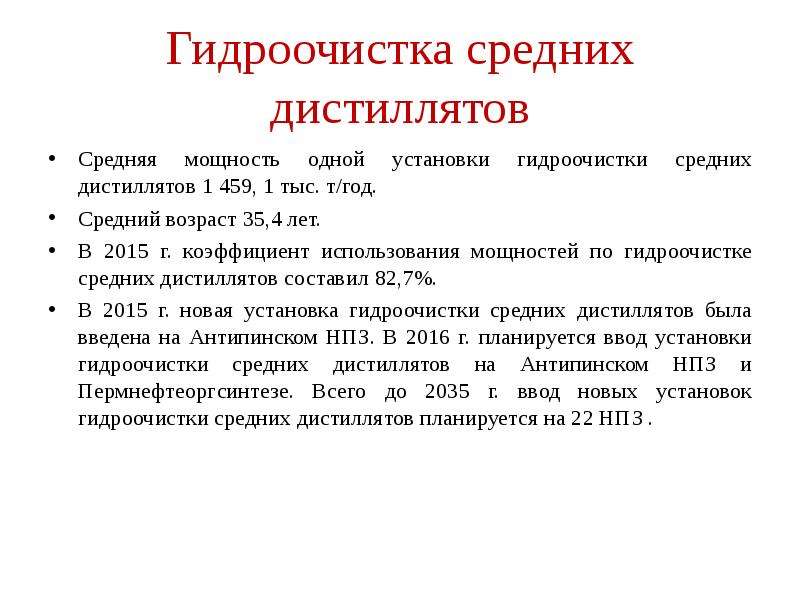

Гидроочистка средних дистиллятов Средняя мощность одной установки гидроочистки средних дистиллятов 1 459, 1 тыс. т/год. Средний возраст 35,4 лет. В 2015 г. коэффициент использования мощностей по гидроочистке средних дистиллятов составил 82,7%. В 2015 г. новая установка гидроочистки средних дистиллятов была введена на Антипинском НПЗ. В 2016 г. планируется ввод установки гидроочистки средних дистиллятов на Антипинском НПЗ и Пермнефтеоргсинтезе. Всего до 2035 г. ввод новых установок гидроочистки средних дистиллятов планируется на 22 НПЗ .

Слайд 13

Описание слайда:

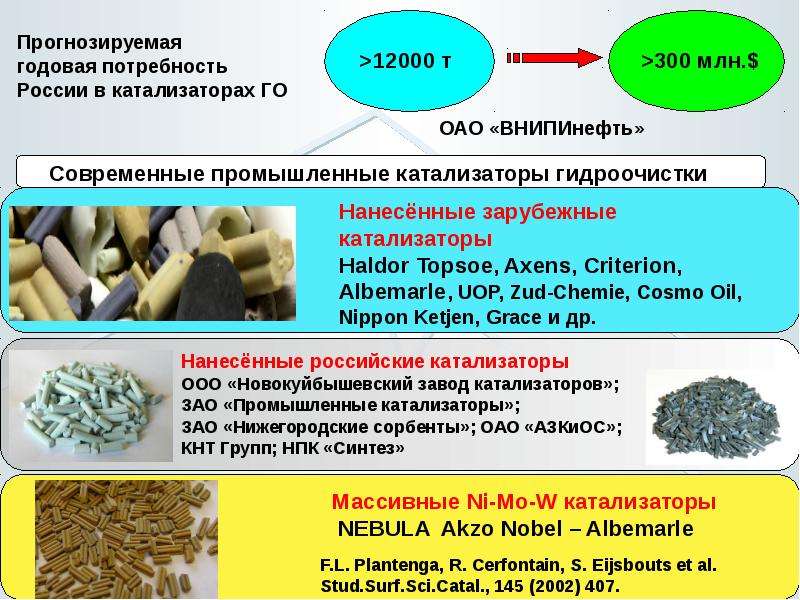

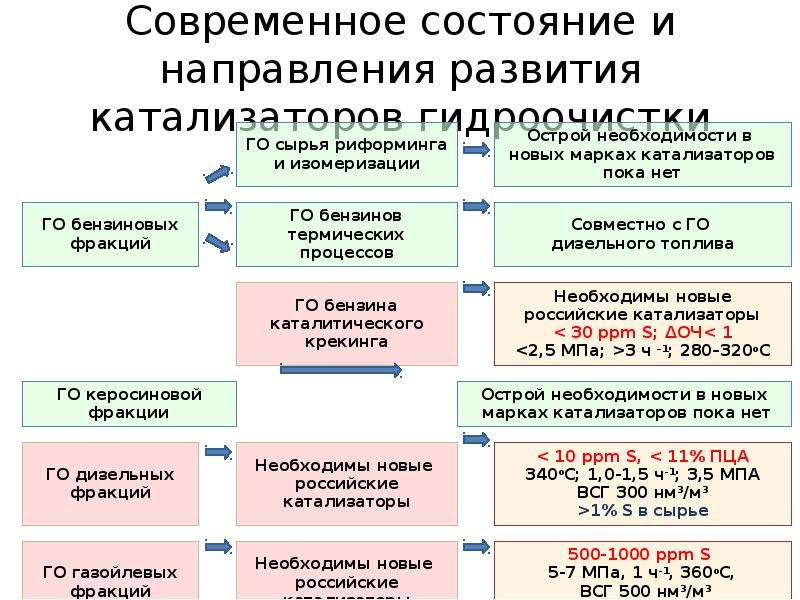

Современное состояние и направления развития катализаторов гидроочистки

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

О.В. Климов, Г.А. Бухтиярова, А.В. Пашигрева, С.В. Будуква, Е.Н. Кириченко, А.С. Носков. О.В. Климов, Г.А. Бухтиярова, А.В. Пашигрева, С.В. Будуква, Е.Н. Кириченко, А.С. Носков. Оптимизация метода приготовления и регенерация катализатора глубокой гидроочистки ИК-ГО-1. Описан метод приготовления отечественного катализатора глубокой гидроочистки ИК-ГО-1, основанный на использовании биметаллических комплексных соединений. Нанесение этих соединений на Al2O3, приготовленный различными способами, позволило получить катализаторы, пригодные для производства дизельных топлив, содержащих менее 50 ppm остаточной серы. Варианты ИК-ГО-1 можно использовать для гидроочистки вторичных дизельных дистиллятов и более тяжелого сырья - вакуумного газойля. Гидроочистка вакуумного газойля с использованием ИК-ГО-1 позволяет получать продукт с остаточным содержанием серы не более 500 ppm и степенью деазотирования, превышающей 80%. Изучена регенерация дезактивированного катализатора ИК-ГО-1. В результате окислительной регенерации не удается полностью восстановить каталитическую активность. Обработка регенерированного катализатора хелатными агентами позволяет восстановить первоначальную активность катализатора более чем на 99%.

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Строение Со-Мо активных центров

Слайд 18

Описание слайда:

Поверхностный состав Со-Мо/Al2O3 катализаторов гидроочистки

Слайд 19

Описание слайда:

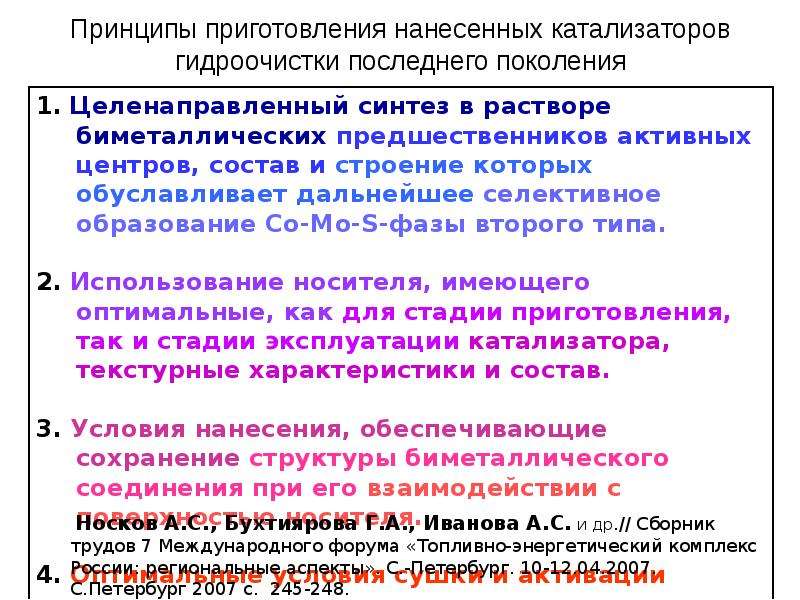

Принципы приготовления нанесенных катализаторов гидроочистки последнего поколения

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Катализатор для глубокой гидроочистки вакуумного газойля ИК-ГО-1

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

УСТАНОВКИ ГИДРООЧИСТКИ ТОПЛИВ

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

СХЕМА ГИДРООЧИСТКИ БЕНЗИНА КАТАЛИТИЧЕСКОГО КРЕКИНГА ОАО «ТАИФ-НК»

Слайд 29

Описание слайда:

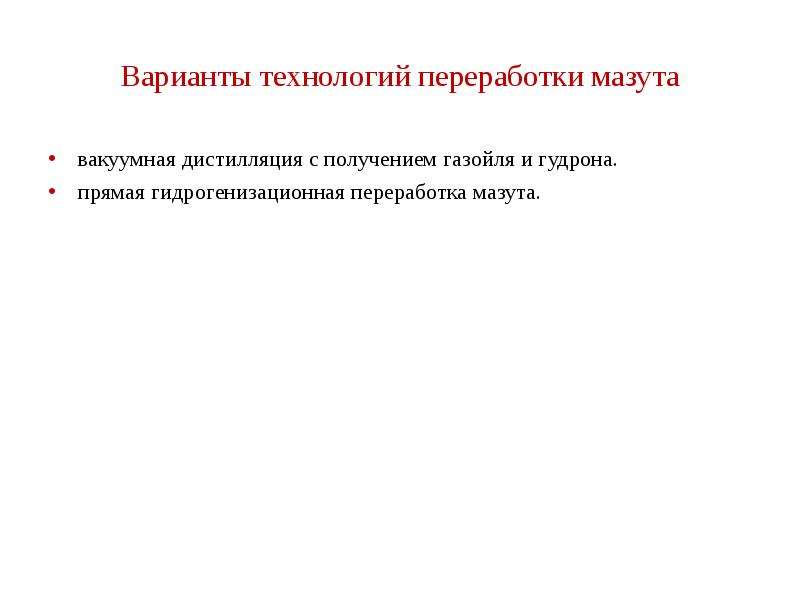

Варианты технологий переработки мазута вакуумная дистилляция с получением газойля и гудрона. прямая гидрогенизационная переработка мазута.

Слайд 30

Описание слайда:

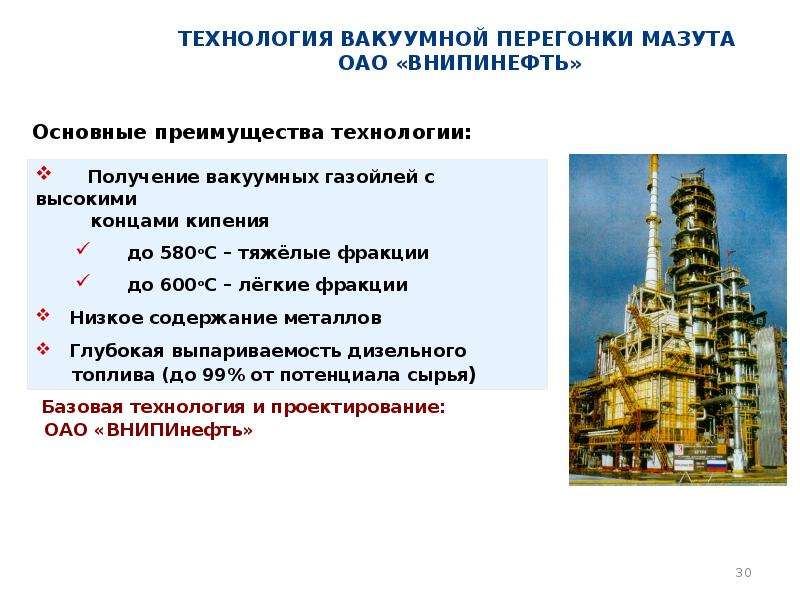

ТЕХНОЛОГИЯ ВАКУУМНОЙ ПЕРЕГОНКИ МАЗУТА ОАО «ВНИПИНЕФТЬ»

Слайд 31

Описание слайда:

СХЕМА КОМПЛЕКСА ГЛУБОКОЙ ПЕРЕРАБОТКИ НЕФТИ НА РЯЗАНСКОМ НПЗ

Слайд 32

Описание слайда:

КАТАЛИТИЧЕСКИЙ КРЕКИНГ ВАКУУМНОГО ГАЗОЙЛЯ И ГИДРООЧИСТКА БЕНЗИНА КАТАЛИТИЧЕСКОГО КРЕКИНГА ОАО «ТАИФ-НК»

Слайд 33

Описание слайда:

СХЕМА БУДУЩЕГО КОМПЛЕКСА ГЛУБОКОЙ ПЕРЕРАБОТКИ НЕФТИ НА КИРИШСКОМ НПЗ

Слайд 34

Описание слайда:

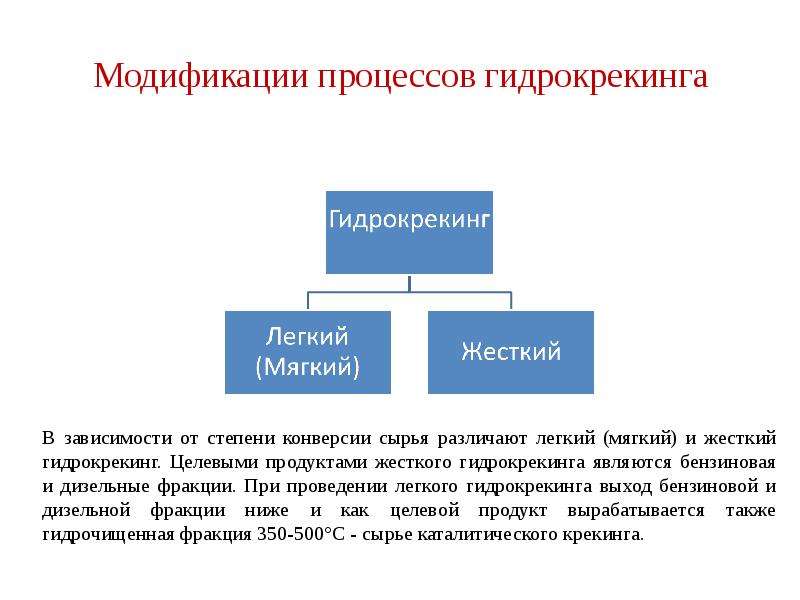

Модификации процессов гидрокрекинга

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

РФ на основных НПЗ эксплуатируются 9 установок гидрокрекинга мощностью от 93,0 до 3 518,0 тыс. т/год. Средняя мощность одной установки 1 643,5 тыс. т/год. Средний возраст 17,7 года. В 2015 г. коэффициент использования мощностей гидрокрекинга составил 85,9%. Новые установки гидрокрекинга в 2015 г. не вводились. В 2016 г. планируется ввод установок гидрокрекинга на Волгограднефтепереработке и ТАИФ-НК. Всего до 2035 г. ввод новых установок гидрокрекинга планируется на 21 НПЗ. На Российскую Федерацию приходится 4,4% мировых мощностей гидрокрекинга (5-е место в мире).

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

Применение водорода обеспечивает эффективное гидрирование на катализаторе высокомолекулярных и сернистых соединений с их последующим распадом на крекирующем компоненте. Благодаря этому выход светлых продуктов повышается до 70% (в пересчёте на нефть) и в продуктах значительно снижается содержание серы и непредельных углеводородов. Получаемые моторные топлива (бензин, реактивное и дизельное топливо) отличаются высоким качеством, в частности, дизельное топливо получается с крайне низким содержанием серы (до 50 ppm).

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

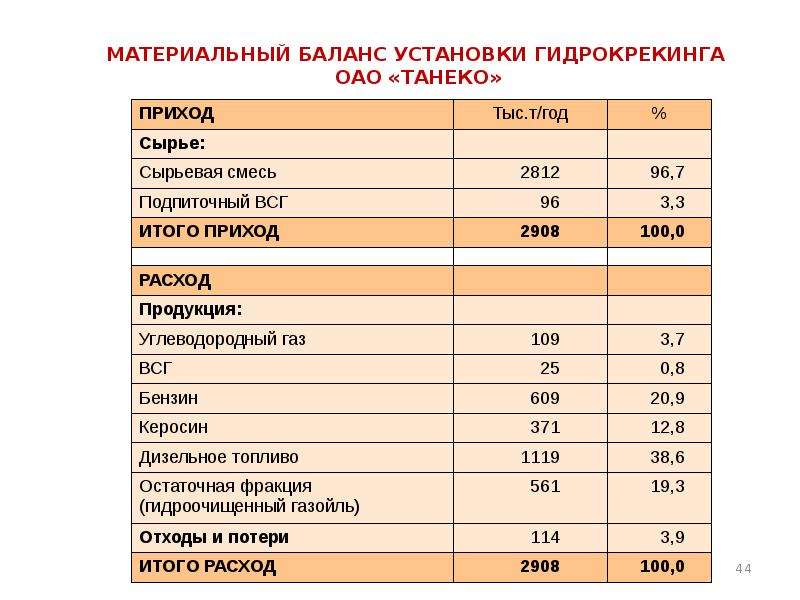

МАТЕРИАЛЬНЫЙ БАЛАНС УСТАНОВКИ ГИДРОКРЕКИНГА ОАО «ТАНЕКО»

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

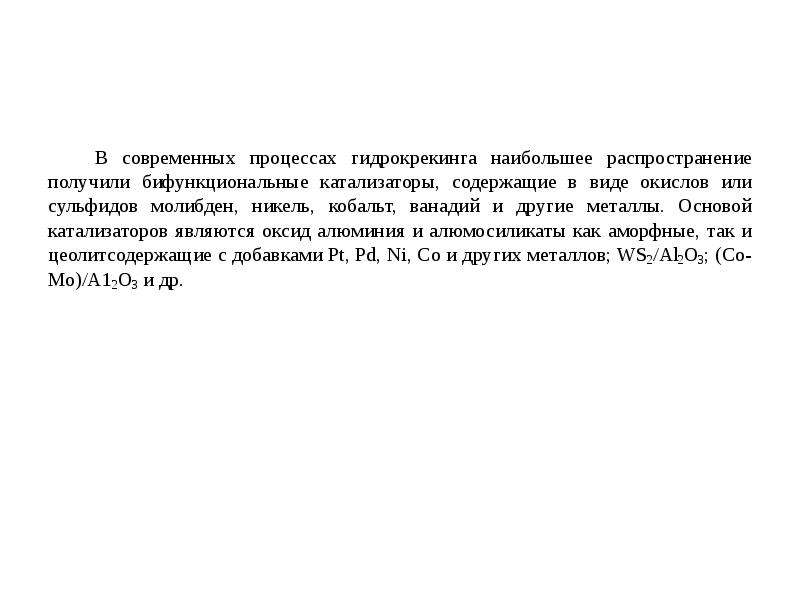

В современных процессах гидрокрекинга наибольшее распространение получили бифункциональные катализаторы, содержащие в виде окислов или сульфидов молибден, никель, кобальт, ванадий и другие металлы. Основой катализаторов являются оксид алюминия и алюмосиликаты как аморфные, так и цеолитсодержащие с добавками Pt, Pd, Ni, Со и других металлов; WS2/Al2O3; (Со-Мо)/А12О3 и др.

Слайд 47

Описание слайда:

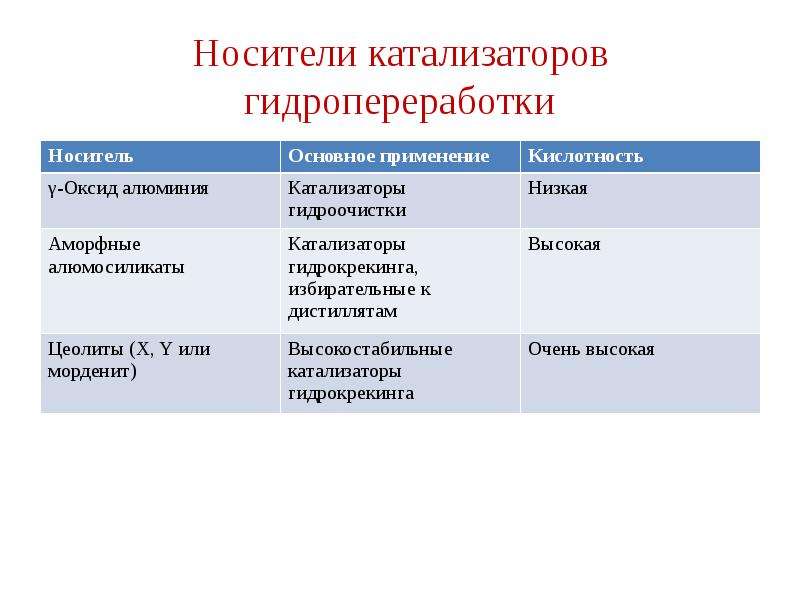

Носители катализаторов гидропереработки

Слайд 48

Описание слайда:

Активные металлы катализаторов гидропереработки

Слайд 49

Описание слайда:

Катализаторы гидрокрекинга Могут иметь сферическую или цилиндрическую форму, размеры как и катализаторы гидроочистки 1 слой – высокоактивный катализатор гидроденитрования, обладающий также активностью ГДС, насыщения олефинов и насыщения ароматических углеводородов. В других реакторах все слои содержат бифункциональный катализатор, который несет функции как гидроочистки, так и гидрокрекинга.

Слайд 50

Описание слайда:

ОСНОВНЫЕ ТЕНДЕНЦИИ В РАЗВИТИИ ПРОЦЕССА ГИДРОКРЕКИНГА

Слайд 51

Описание слайда:

ОСНОВНЫЕ ТРЕБОВАНИЯ К КАТАЛИЗАТОРУ ПРОЦЕССА ГИДРОКОНВЕРСИИ ТЯЖЕЛЫХ НЕФТЯНЫХ ОСТАТКОВ Высокая активность в разрыве С-С связи; Приемлемая активность в обессеривании и деазотировании, конверсии кислородсодержащих и металлоорганических соединений; Приемлемая активность в гидрировании диеновых углеводородов в продуктах реакции; Легкость циркуляции катализатора; Простота регенерации катализатора; Отсутствие дезактивации катализатора металлами и асфальто-смолистыми соединениями, содержащимися в сырье, что возможно, если размеры частиц катализатора соизмеримы с размерами молекул сырья.

Слайд 52

Описание слайда:

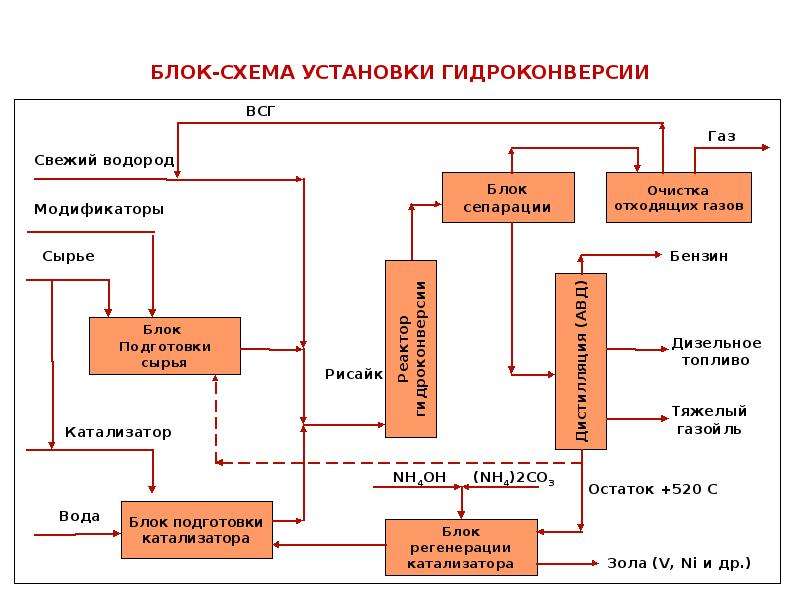

ГИДРОКОНВЕРСИЯ ТЯЖЕЛОГО НЕФТЯНОГО СЫРЬЯ Применение в реакционной среде наноразмерных частиц катализаторов гидроконверсии углеводородного сырья позволяет существенно снизить давление в процессах гидропереработки тяжелых остатков и нефти (до 6–7 МПа против 15–30 МПа в существующих процессах) Снижение скорости реакции поликонденсации и полимеризации в зоне реакции Разработчик технологии – ИНХС РАН

Слайд 53

Описание слайда:

Слайд 54

Описание слайда:

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

Слайд 57

Описание слайда:

Слайд 58

Описание слайда:

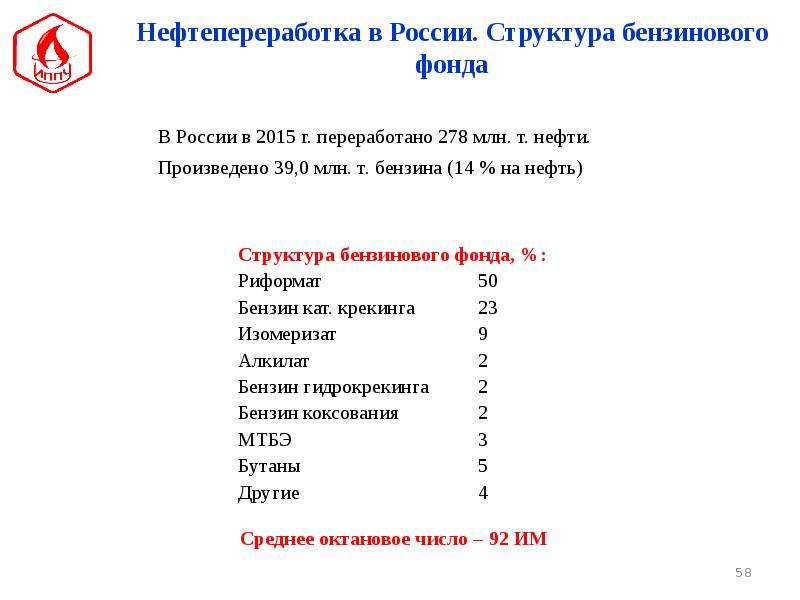

Нефтепереработка в России. Структура бензинового фонда В России в 2015 г. переработано 278 млн. т. нефти. Произведено 39,0 млн. т. бензина (14 % на нефть)

Слайд 59

Описание слайда:

Слайд 60

Описание слайда:

Слайд 61

Описание слайда:

Слайд 62

Описание слайда:

Слайд 63

Описание слайда:

ТРЕБОВАНИЯ К СОВРЕМЕННЫМ АВТОБЕНЗИНАМ

Слайд 64

Описание слайда:

Слайд 65

Описание слайда:

Слайд 66

Описание слайда:

Слайд 67

Описание слайда:

Слайд 68

Описание слайда:

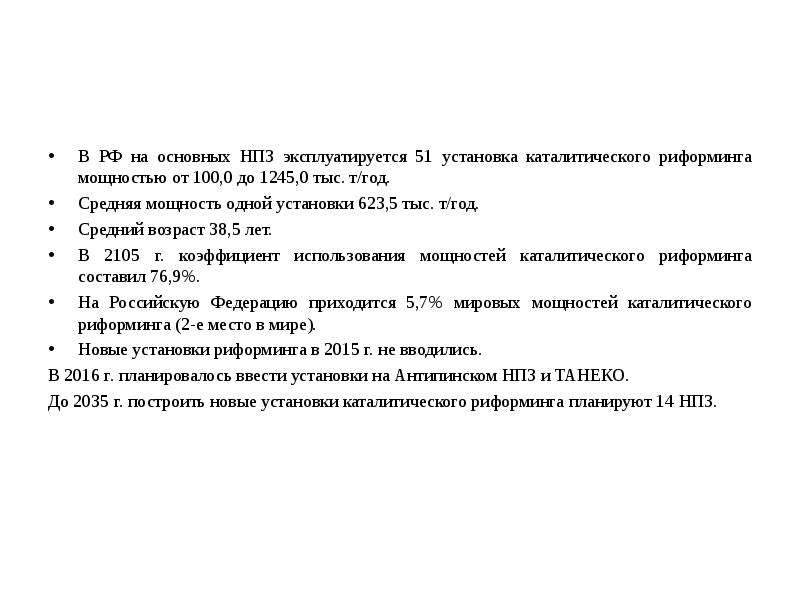

В РФ на основных НПЗ эксплуатируется 51 установка каталитического риформинга мощностью от 100,0 до 1245,0 тыс. т/год. Средняя мощность одной установки 623,5 тыс. т/год. Средний возраст 38,5 лет. В 2105 г. коэффициент использования мощностей каталитического риформинга составил 76,9%. На Российскую Федерацию приходится 5,7% мировых мощностей каталитического риформинга (2-е место в мире). Новые установки риформинга в 2015 г. не вводились. В 2016 г. планировалось ввести установки на Антипинском НПЗ и ТАНЕКО. До 2035 г. построить новые установки каталитического риформинга планируют 14 НПЗ.

Слайд 69

Описание слайда:

Загрузка катализаторов на действующих установках риформинга со стационарным слоем НПЗ России (бензиновый вариант)

Слайд 70

Описание слайда:

Слайд 71

Описание слайда:

Слайд 72

Описание слайда:

Слайд 73

Описание слайда:

Слайд 74

Описание слайда:

Слайд 75

Описание слайда:

Сравнение предлагаемой разработки с существующими аналогами

Слайд 76

Описание слайда:

Слайд 77

Описание слайда:

Слайд 78

Описание слайда:

Слайд 79

Описание слайда:

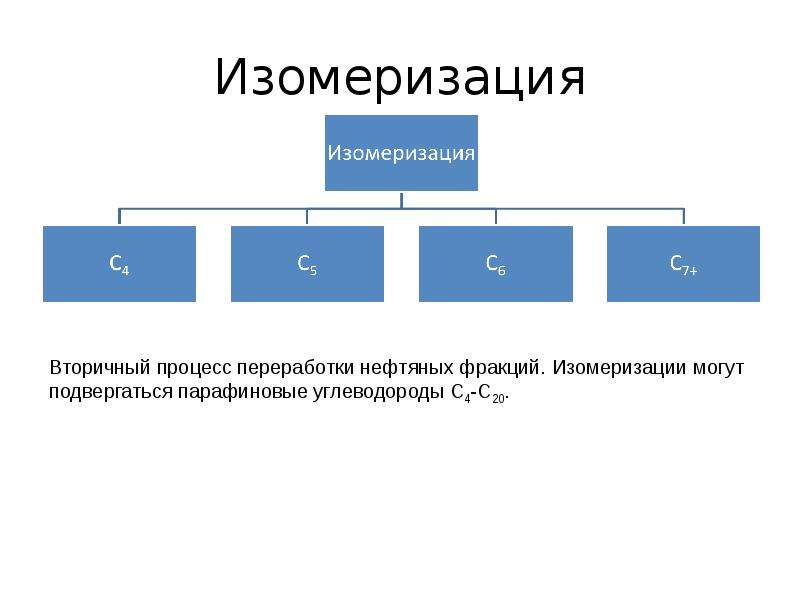

Изомеризация

Слайд 80

Описание слайда:

Слайд 81

Описание слайда:

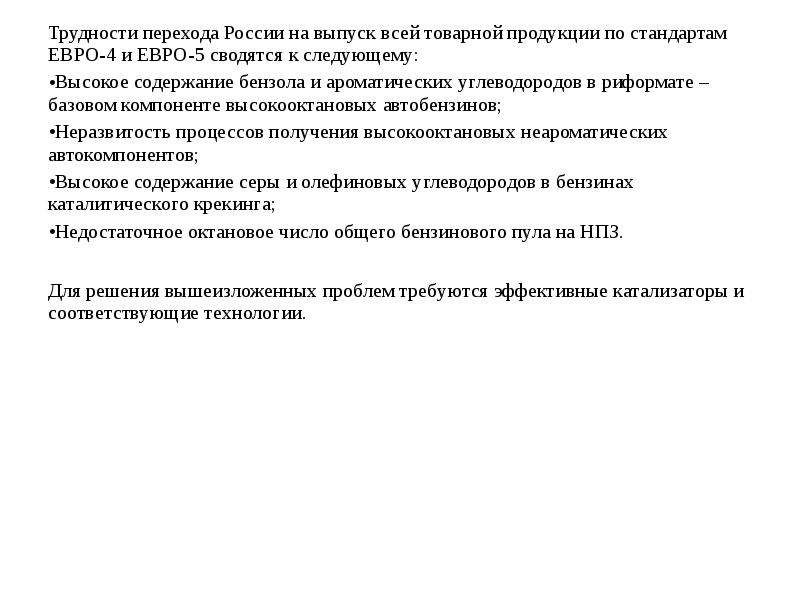

Трудности перехода России на выпуск всей товарной продукции по стандартам ЕВРО-4 и ЕВРО-5 сводятся к следующему: Трудности перехода России на выпуск всей товарной продукции по стандартам ЕВРО-4 и ЕВРО-5 сводятся к следующему: Высокое содержание бензола и ароматических углеводородов в риформате – базовом компоненте высокооктановых автобензинов; Неразвитость процессов получения высокооктановых неароматических автокомпонентов; Высокое содержание серы и олефиновых углеводородов в бензинах каталитического крекинга; Недостаточное октановое число общего бензинового пула на НПЗ. Для решения вышеизложенных проблем требуются эффективные катализаторы и соответствующие технологии.

Слайд 82

Описание слайда:

В настоящее время разработано три типа промышленных процессов изомеризации: В настоящее время разработано три типа промышленных процессов изомеризации: высокотемпературная изомеризация (360-440 °С) на алюмоплатиновых фторированных катализаторах, среднетемпературная изомеризация (250-300 °С) на цеолитных катализаторах, низкотемпературная изомеризация на оксиде алюминия, промотированном хлором (120-180 °С) и на сульфатированных оксидах металлов (180-210 °С).

Слайд 83

Описание слайда:

В РФ на основных НПЗ экспуатируются 23 установки изомеризации мощностью от 100,0 до 880,0 тыс. т/год. Средняя мощность одной установки 409,З тыс. т/год. Средний возраст 8,4 лет. В 2015 г. коэффициент использования мощностей изомеризации составил 83,6%. На Российскую Федерацию приходится 10, 1 % мировых мощностей изомеризации (2-е место в мире). В 2015 г. были введены установки изомеризации на Астраханском ГПЗ, Орскнефтеоргсинтезе и Рязанской НПК. В 2016 г. планируется ввод новых установок на Антипинсом НПЗ, Газпром Нефтехим Салават и ТАНЕКО. Всего до 2035 г. ввод новых установок изомеризации планируется на 15 предприятиях.
