Слайд 1

Описание слайда:

Реле времени Подготовил: Осипович Сергей 24 А 2 Б

Слайд 2

Описание слайда:

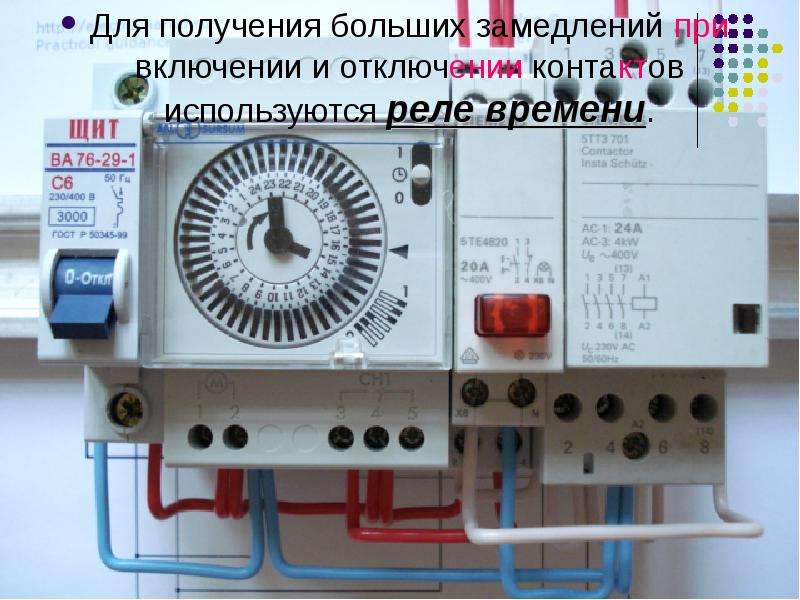

Для получения больших замедлений при включении и отключении контактов используются реле времени.

Слайд 3

Описание слайда:

В этих реле обычно используют электромагнит , который приводит в действие какое-либо механическое устройство , имеющее значительную инерционность , либо включает электродвигатель , перемещающий контакты через понижающий редуктор с большим передаточным отношением. В этих реле обычно используют электромагнит , который приводит в действие какое-либо механическое устройство , имеющее значительную инерционность , либо включает электродвигатель , перемещающий контакты через понижающий редуктор с большим передаточным отношением.

Слайд 4

Описание слайда:

Рассмотрим в качестве примера несколько типов реле времени. Маятниковые(часовое) Пневматическое Электродвигательные Многоцепные

Слайд 5

Описание слайда:

Маятниковое реле. Состав и принцип действия. Состоит из электромагнита с втяжным якорем 1, который при подаче входного сигнала перемещает тягу 2 и, сжимая пружину 3 , стремится переместить рычаг с зубчатым сектором 4 справа налево. Но спусковое зубчатое колесо 5 со скобкой 6 может поворачиваться за каждое качание маятника 7 только на один зуб, благодаря чему скорость перемещения зубчатого сектора ограничивается. После того как все зубцы сектора 4 выйдут из зацепления с храповым колесом 8 , сработает микропереключатель 9.

Слайд 6

Описание слайда:

Грубая настройка времени срабатывания регулируется винтом 10, ограничивающим длину зацепления сектора 4 с храповым колесом 8. Точная настройка времени срабатывания регулируется перемещением груза маятника 7. Маятниковое реле обеспечивает выдержку времени до десятков секунд.

Слайд 7

Описание слайда:

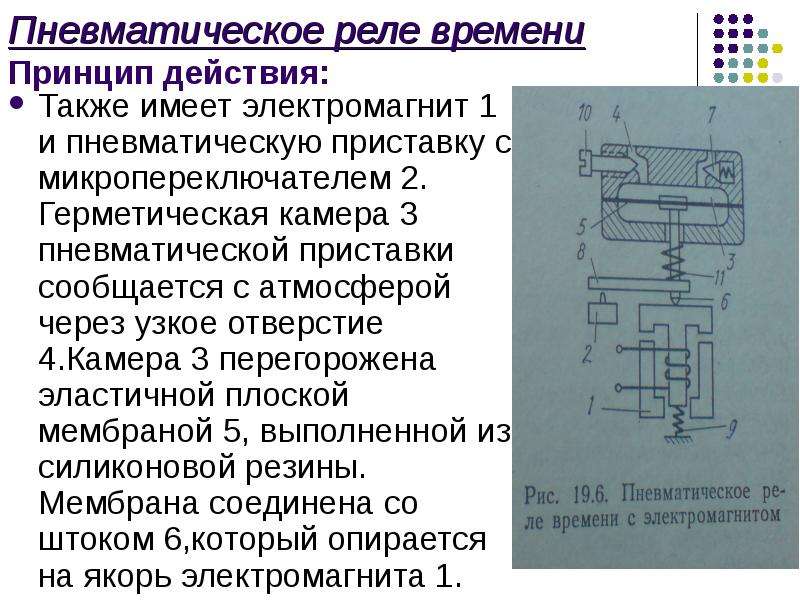

Пневматическое реле времени Принцип действия: Также имеет электромагнит 1 и пневматическую приставку с микропереключателем 2. Герметическая камера 3 пневматической приставки сообщается с атмосферой через узкое отверстие 4.Камера 3 перегорожена эластичной плоской мембраной 5, выполненной из силиконовой резины. Мембрана соединена со штоком 6,который опирается на якорь электромагнита 1.

Слайд 8

Описание слайда:

Если обратный клапан 7 размещён не в верхней , а в нижней камере, то с замедлением будет происходить не срабатывание реле , а отпускание. Для регулировки выдержки времени реле используется винт 10, изменяющий сечение дросселирующего отверстия 4. Пневматические реле обеспечивают выдержку времени до нескольких минут.

Слайд 9

Описание слайда:

Электродвигательные (моторные) реле времени. При подаче управляющего сигнала на обмотку электромагнита 1 включается муфта сцепления 2 и вращение синхронного микроэлектродвигателя 3 через редуктор 4 передается кулачку с упором 5, который после поворота на некоторый угол включит микро переключатель 6. После снятия управляющего сигнала муфта сцепления разъединяет кинематическую цепь от электродвигателя к кулачку, а сам кулачок под действием пружины 7 возвращается в исходное положение, выключая при этом микропереключатель 6. Точная настройка времени срабатывания электродвигательного реле обеспечивается изменением начального положения кулачка с упором , а грубая – изменением передаточного отношения редуктора

Слайд 10

Описание слайда:

Многоцепное реле времени Реле времени предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в системах автоматики как комплектующие изделия.

Слайд 11

Описание слайда:

На валу установлено в разных положениях несколько кулачков , обеспечивающих независимые выдержки времени срабатывания и отключения соответствующего количества контактных групп. С помощью таких устройств (иногда их называют командоаппаратами) обеспечивается программное (по времени) управление комплектными элктроустановками.

Слайд 12

Описание слайда:

Наименьший коммутируемый ток – 0,01А при напряжении 24В.Подсоединение внешних проводников – переднее под зажимы с помощью винтов. Крепление реле с помощью двух винтов или с помощью защелки на DIN -рейку 35 мм.
