Вы можете ознакомиться и скачать презентацию на тему Сейсмический мониторинг месторождений углеводородов. Доклад-сообщение содержит 34 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Сейсмический мониторинг месторождений углеводородов Семестровый курс Лекция 6

Слайд 2

Описание слайда:

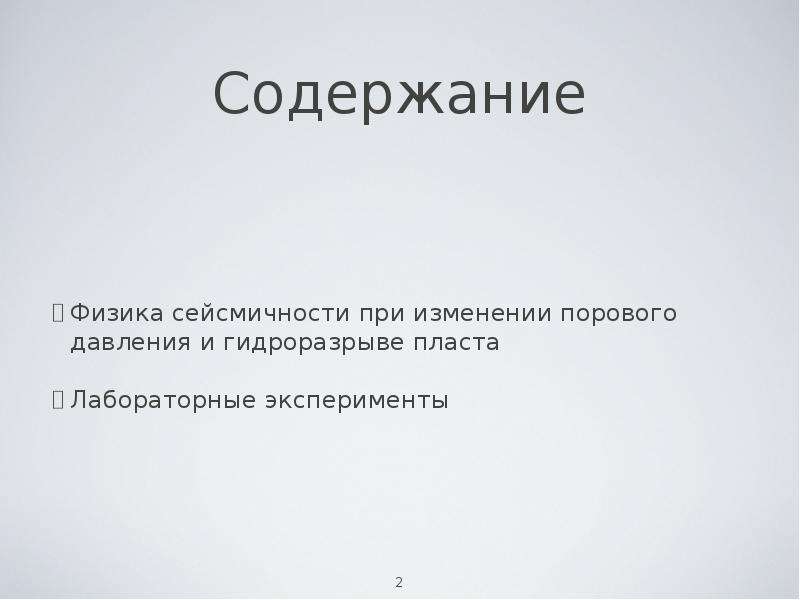

Содержание Физика сейсмичности при изменении порового давления и гидроразрыве пласта Лабораторные эксперименты

Слайд 3

Описание слайда:

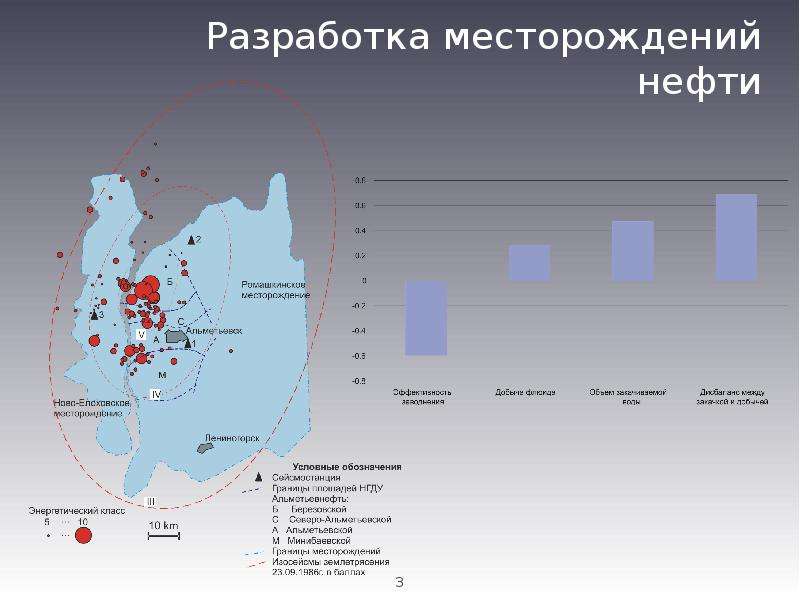

Разработка месторождений нефти

Слайд 4

Описание слайда:

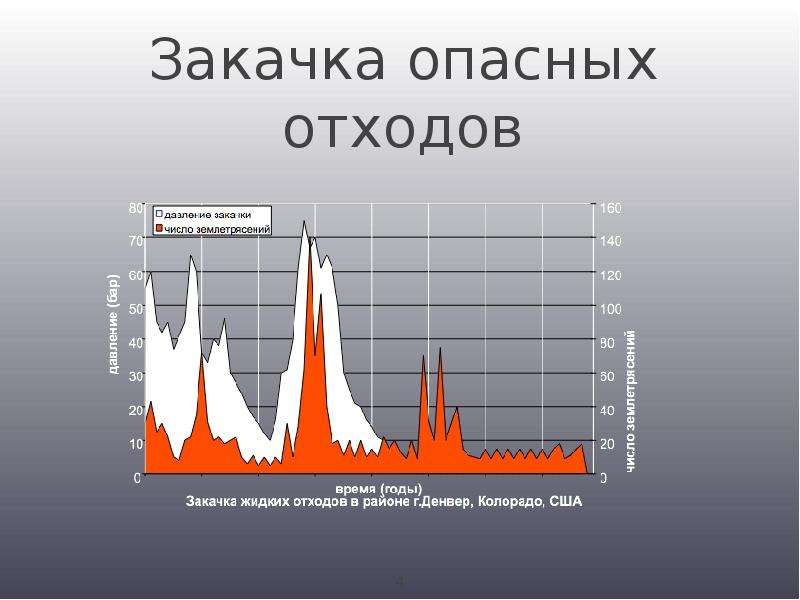

Закачка опасных отходов

Слайд 5

Описание слайда:

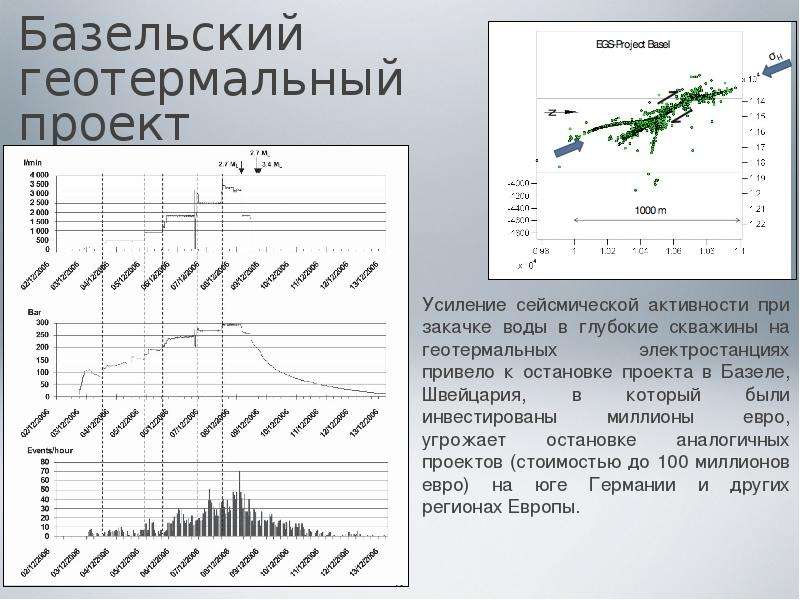

Базельский геотермальный проект

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

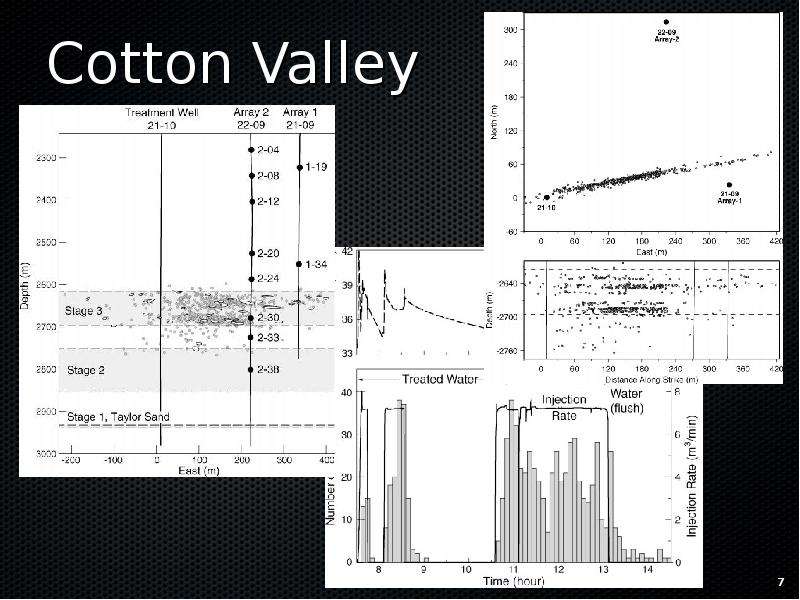

Cotton Valley

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

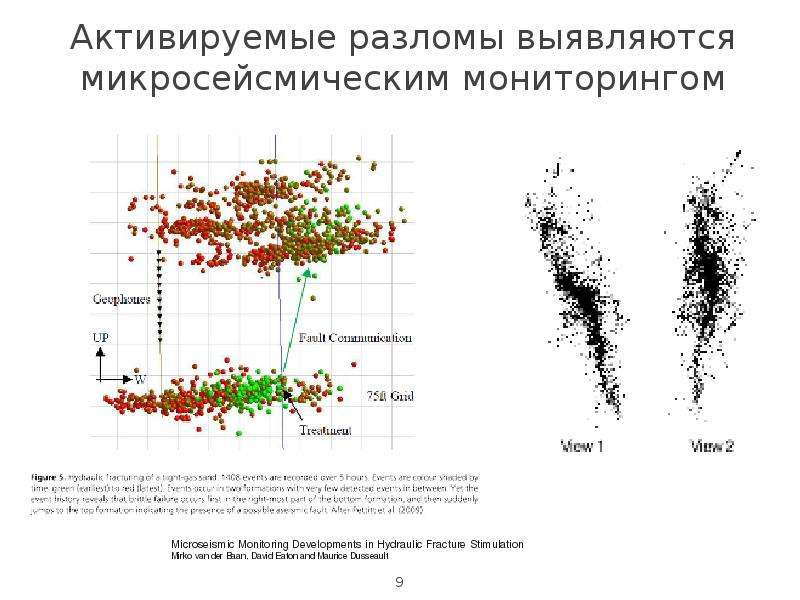

Активируемые разломы выявляются микросейсмическим мониторингом

Слайд 10

Описание слайда:

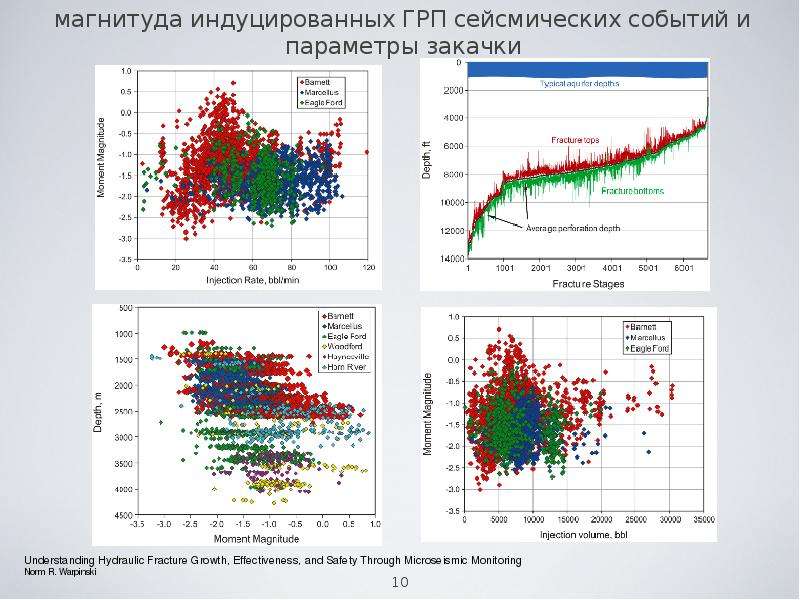

магнитуда индуцированных ГРП сейсмических событий и параметры закачки

Слайд 11

Описание слайда:

Реальные трещины ГРП часто далеки от простых моделей Реальные трещины ГРП часто далеки от простых моделей

Слайд 12

Описание слайда:

Взаимодействие трещин ГРП с естественными трещинами

Слайд 13

Описание слайда:

Физика сейсмичности при изменении порового давления Основным параметром, ответственным за появление сейсмических событий при закачке жидкости, является поровое давление. Достижение поровым давлением жидкости некоторой критической величины, значение которой зависит от величин главных сжимающих напряжений и ориентации естественной трещиноватости, принимается за условие инициирования сейсмогенерирующей подвижки. Математически данное условие записывается в виде совместности критерия Кулона и соотношения Мора для эффективных напряжений на площадке, произвольно ориентированной по отношению к осям главных напряжений: где  - касательное напряжение, 0 - сцепление (прочность на сдвиг), n – нормальная по отношению к рассматриваемой площадке компонента напряжений, 1, 3 - максимальное и минимальное главные напряжения, p – поровое давление жидкости,  - угол между направлением действия максимального главного напряжения и нормалью к площадке, μ - коэффициент внутреннего трения.

Слайд 14

Описание слайда:

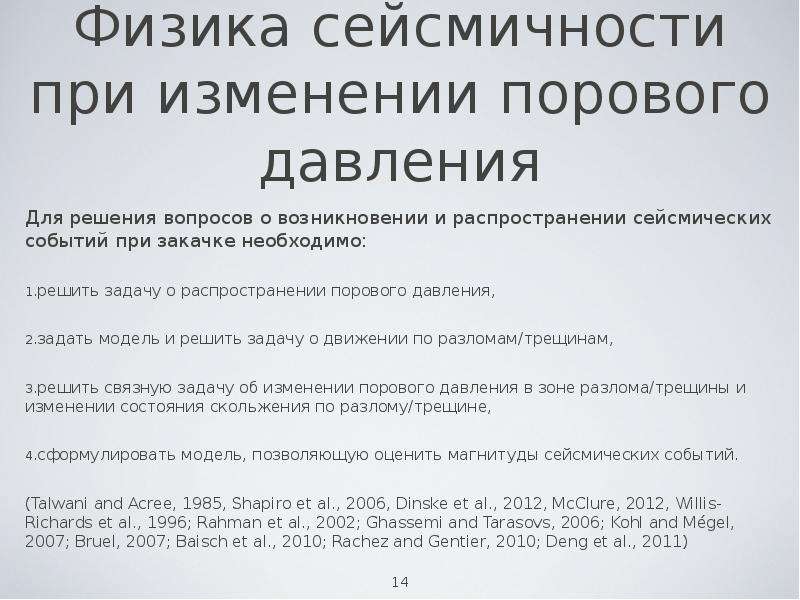

Физика сейсмичности при изменении порового давления Для решения вопросов о возникновении и распространении сейсмических событий при закачке необходимо: решить задачу о распространении порового давления, задать модель и решить задачу о движении по разломам/трещинам, решить связную задачу об изменении порового давления в зоне разлома/трещины и изменении состояния скольжения по разлому/трещине, сформулировать модель, позволяющую оценить магнитуды сейсмических событий. (Talwani and Acree, 1985, Shapiro et al., 2006, Dinske et al., 2012, McClure, 2012, Willis-Richards et al., 1996; Rahman et al., 2002; Ghassemi and Tarasovs, 2006; Kohl and Mégel, 2007; Bruel, 2007; Baisch et al., 2010; Rachez and Gentier, 2010; Deng et al., 2011)

Слайд 15

Описание слайда:

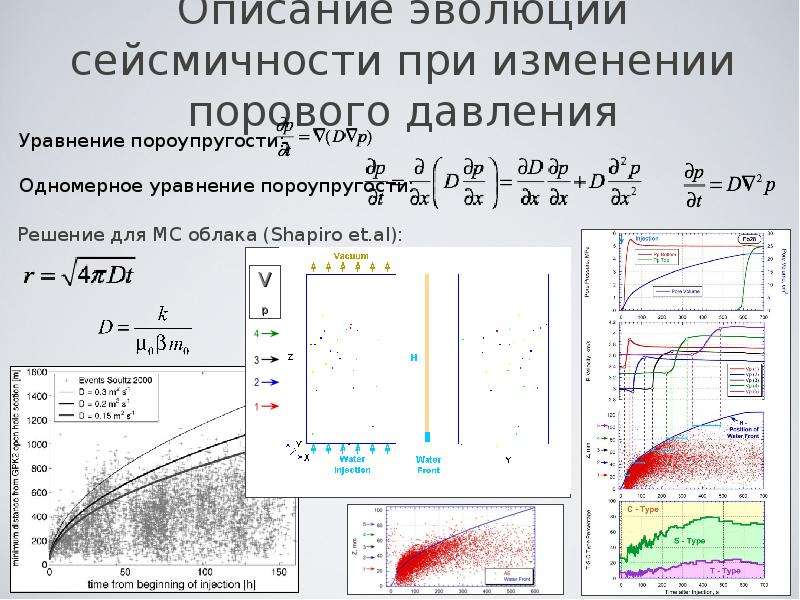

Описание эволюции сейсмичности при изменении порового давления

Слайд 16

Описание слайда:

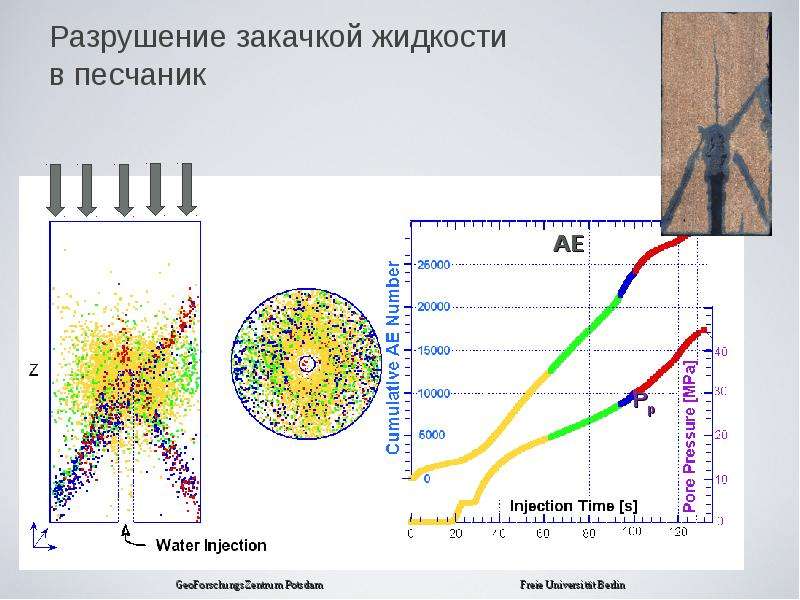

Разрушение закачкой жидкости в песчаник

Слайд 17

Описание слайда:

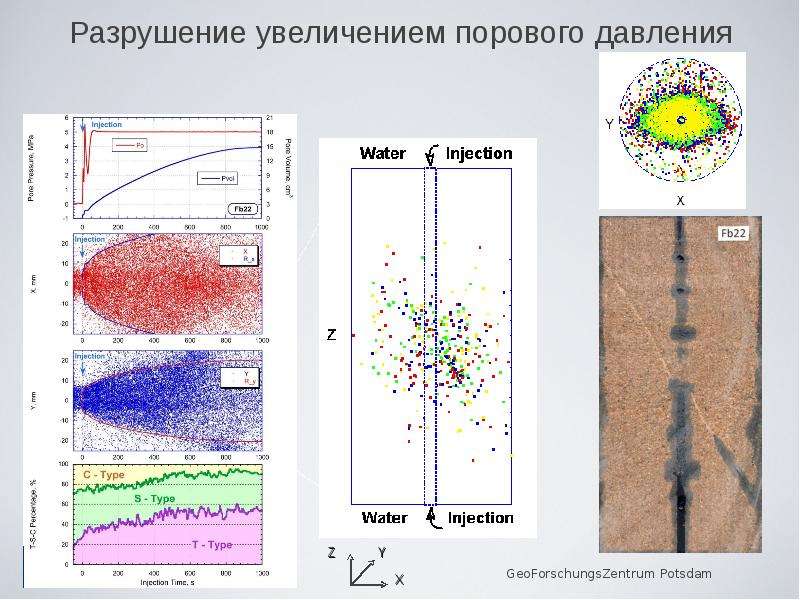

Разрушение увеличением порового давления

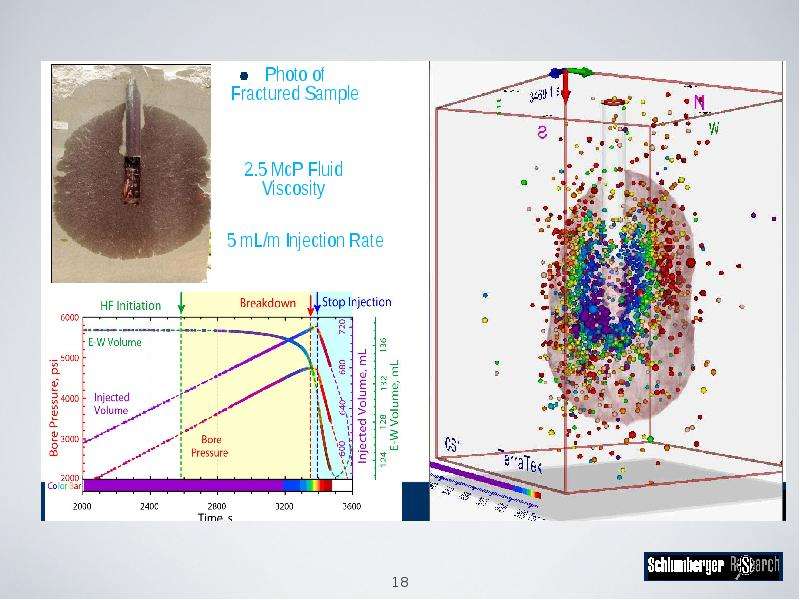

Слайд 18

Описание слайда:

Слайд 19

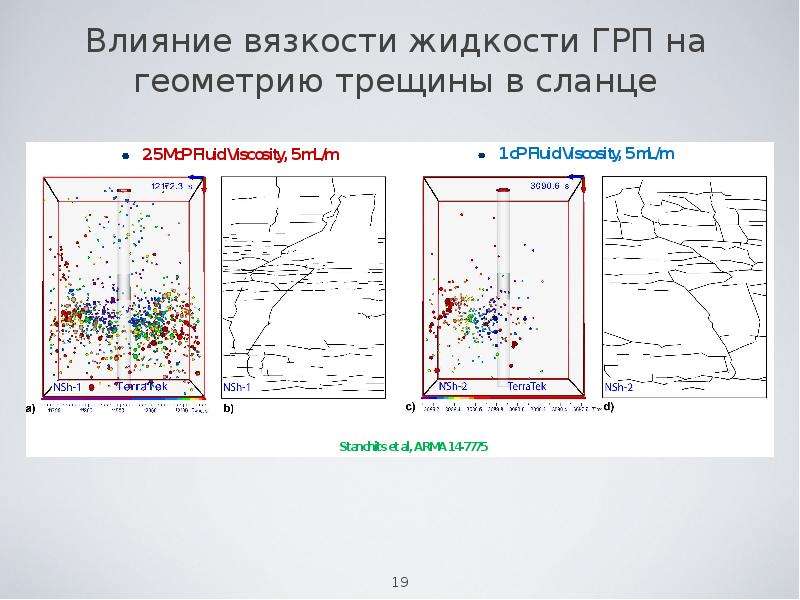

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

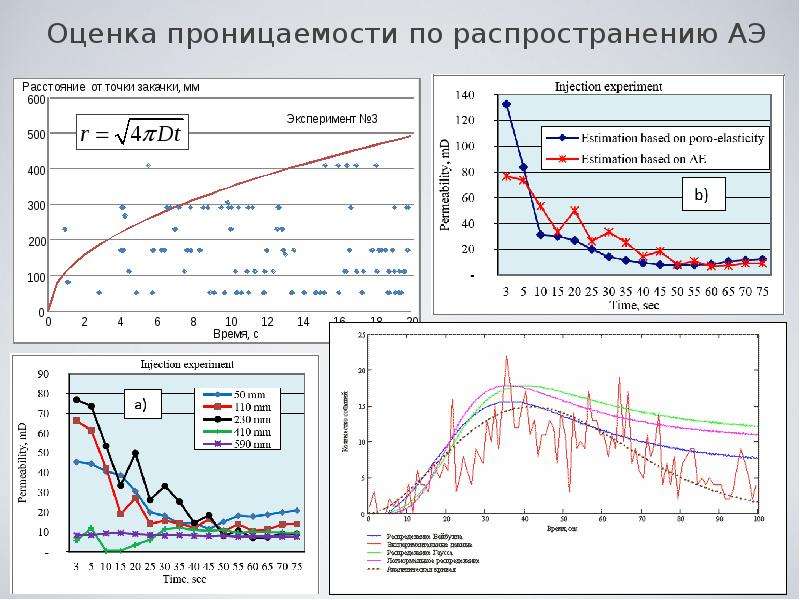

Оценка проницаемости по распространению АЭ

Слайд 22

Описание слайда:

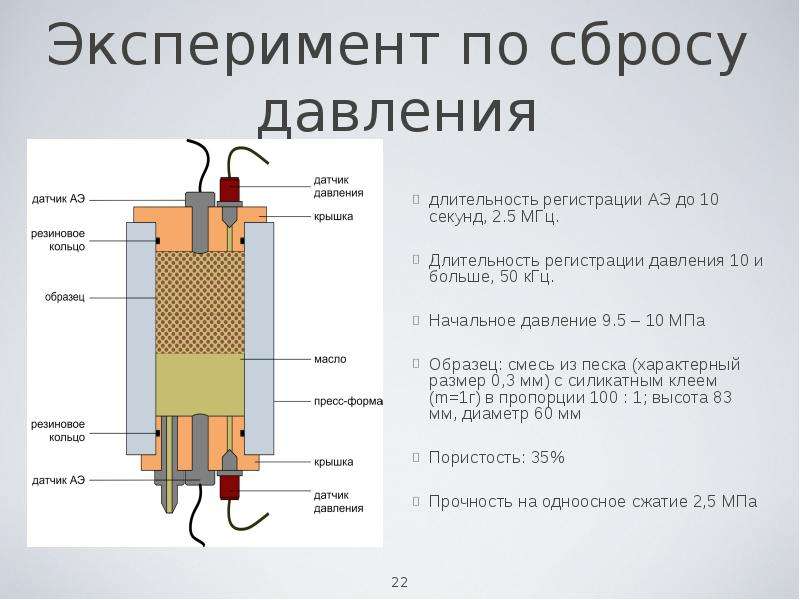

Эксперимент по сбросу давления длительность регистрации АЭ до 10 секунд, 2.5 МГц. Длительность регистрации давления 10 и больше, 50 кГц. Начальное давление 9.5 – 10 МПа Образец: смесь из песка (характерный размер 0,3 мм) с силикатным клеем (m=1г) в пропорции 100 : 1; высота 83 мм, диаметр 60 мм Пористость: 35% Прочность на одноосное сжатие 2,5 МПа

Слайд 23

Описание слайда:

Изменения порового давления и акустическая эмиссия. МС событие возникает когда градиент порового давления достигает критического значения Это значение распределено случайно и может быть описано распределением Вейбулла Распределение Вейбулла, которое часто используется для описания распределения размеров неоднородностей в образце:

Слайд 24

Описание слайда:

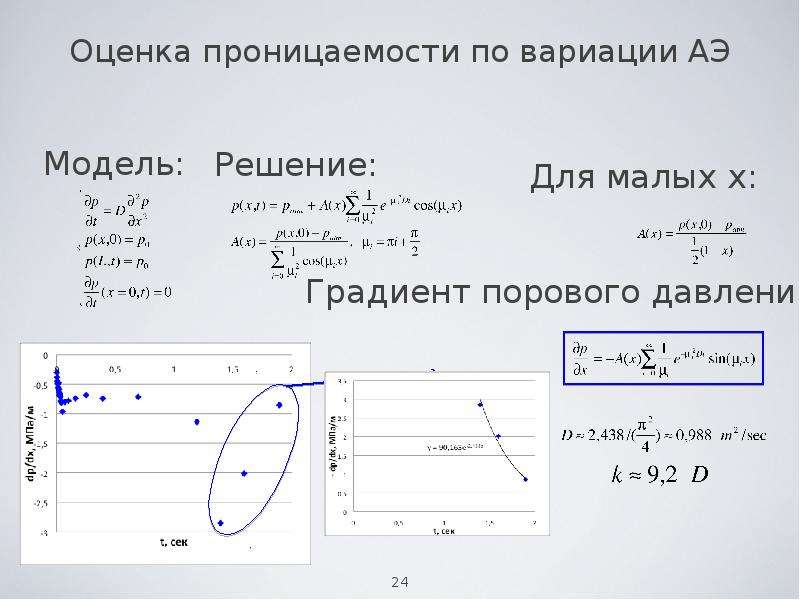

Оценка проницаемости по вариации АЭ

Слайд 25

Описание слайда:

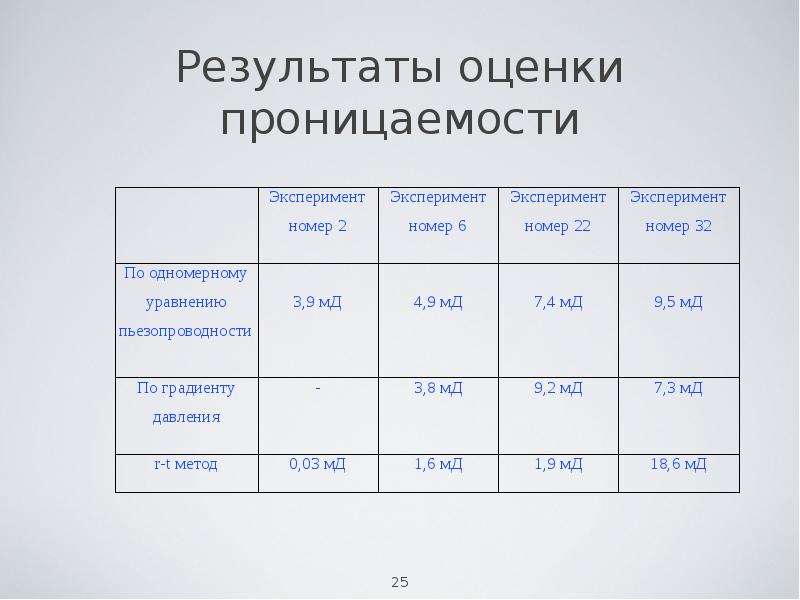

Результаты оценки проницаемости

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

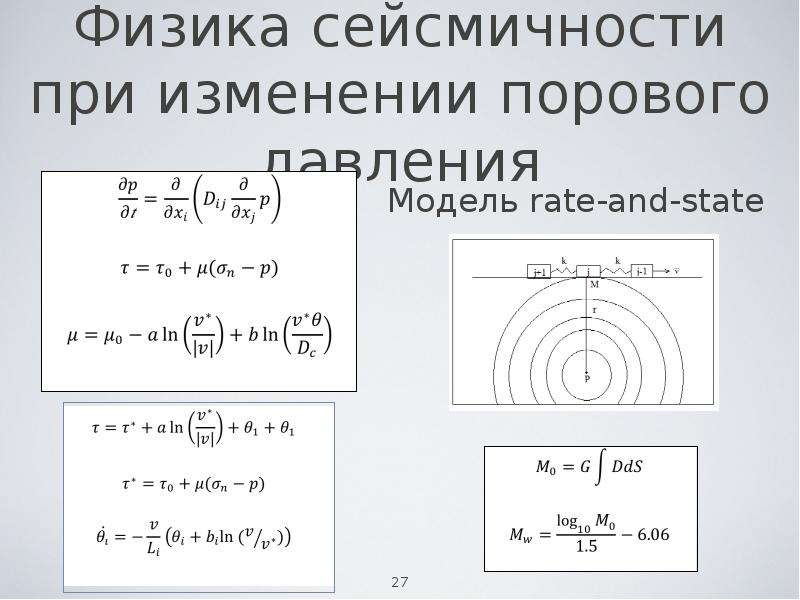

Физика сейсмичности при изменении порового давления

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

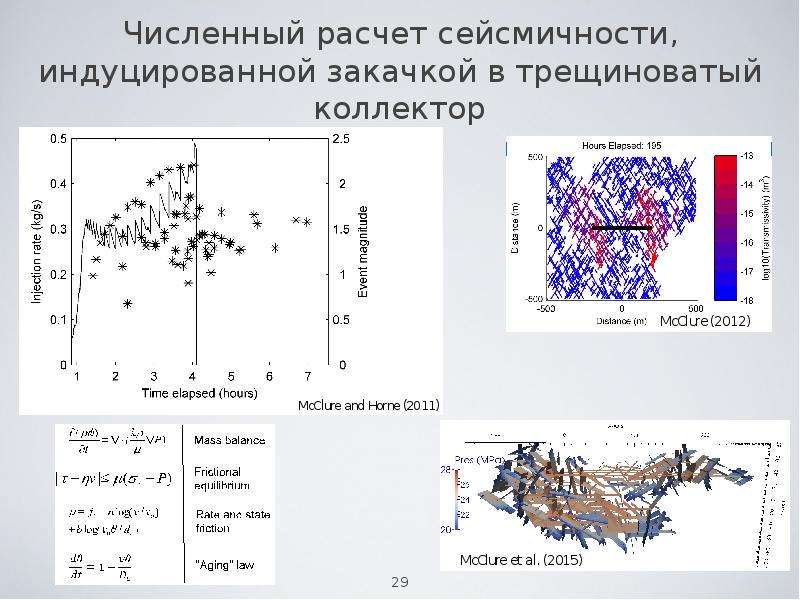

Численный расчет сейсмичности, индуцированной закачкой в трещиноватый коллектор

Слайд 30

Описание слайда:

Сеть сейсмического мониторинга месторождения Валхал

Слайд 31

Описание слайда:

Временная задержка техногенной сейсмичности при разработке месторождений углеводородов

Слайд 32

Описание слайда:

заключение На настоящий момент наиболее информативным средством изучения процессов при воздействии на флюидные системы является микросейсмический мониторинг Интерпретация данных мониторинга должна опираться на геомеханические модели движений пористой флюидонасыщенной трещиноватой среды На основе экспериментальных данных предложены пути решения как прямой задачи прогноза эволюции сейсмической активности при изменении порового давления, так и обратной задачи оценки проницаемости среды по эволюции сейсмичности. Сейсмичность, связанная с воздействием на флюидные системы, уже стала препятствием для реализации ряда проектов Прогноз реакции реального породного блочного трещиноватого массива на техногенное воздействие нельзя получить при помощи простых моделей.
