Слайд 1

Описание слайда:

Дисциплина «Кристаллохимия»

Слайд 2

Описание слайда:

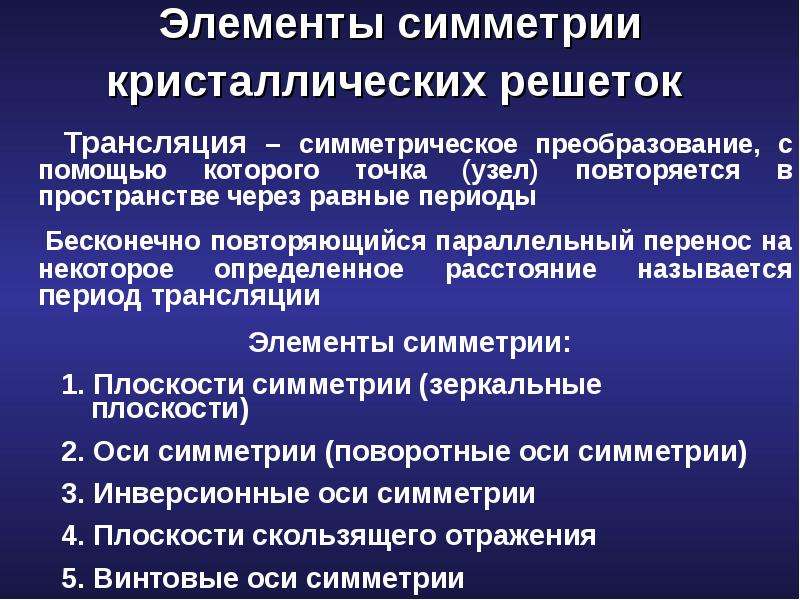

Элементы симметрии кристаллических решеток

Слайд 3

Описание слайда:

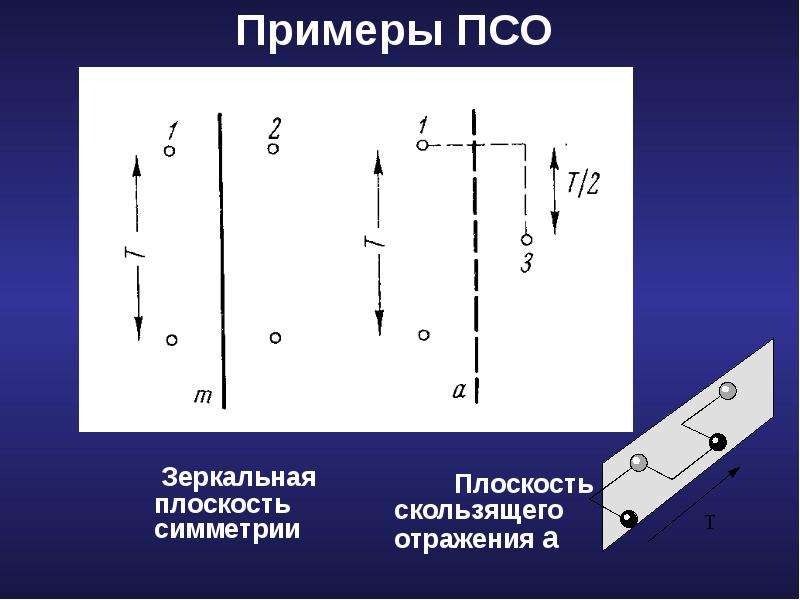

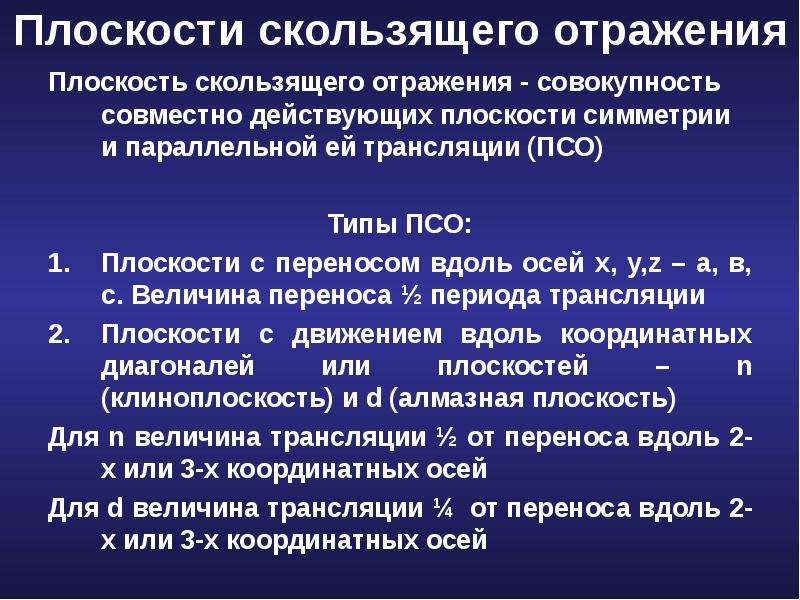

Плоскость скользящего отражения - совокупность совместно действующих плоскости симметрии и параллельной ей трансляции (ПСО) Плоскость скользящего отражения - совокупность совместно действующих плоскости симметрии и параллельной ей трансляции (ПСО) Типы ПСО: Плоскости с переносом вдоль осей x, y,z – a, в, с. Величина переноса ½ периода трансляции Плоскости с движением вдоль координатных диагоналей или плоскостей – n (клиноплоскость) и d (алмазная плоскость) Для n величина трансляции ½ от переноса вдоль 2-х или 3-х координатных осей Для d величина трансляции ¼ от переноса вдоль 2-х или 3-х координатных осей

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

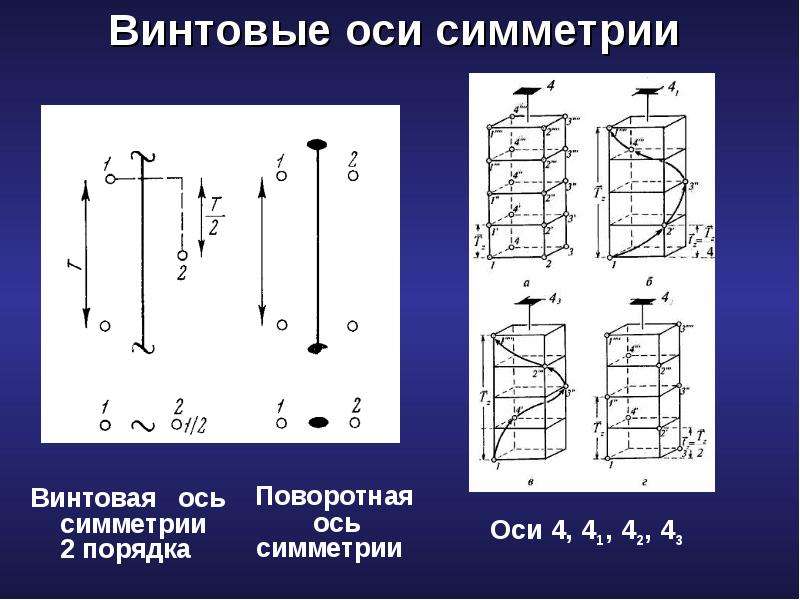

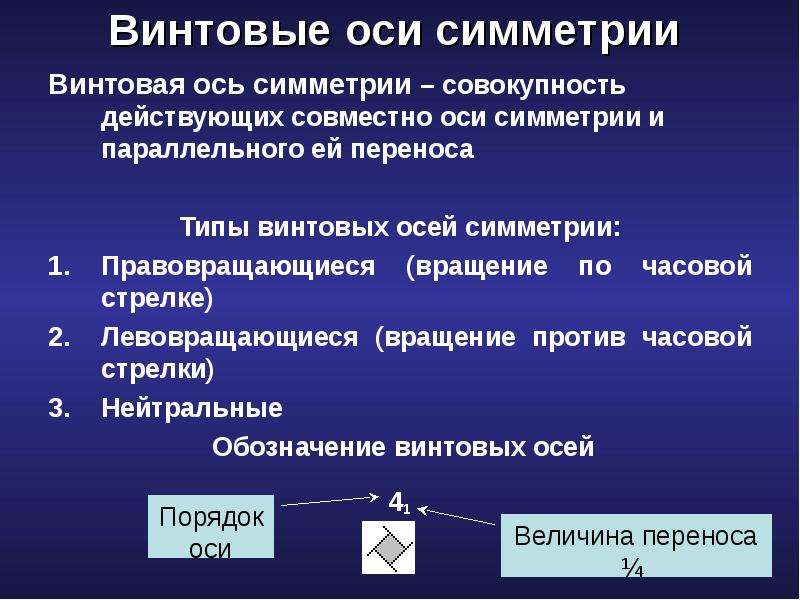

Винтовая ось симметрии – совокупность действующих совместно оси симметрии и параллельного ей переноса Винтовая ось симметрии – совокупность действующих совместно оси симметрии и параллельного ей переноса Типы винтовых осей симметрии: Правовращающиеся (вращение по часовой стрелке) Левовращающиеся (вращение против часовой стрелки) Нейтральные Обозначение винтовых осей 41

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

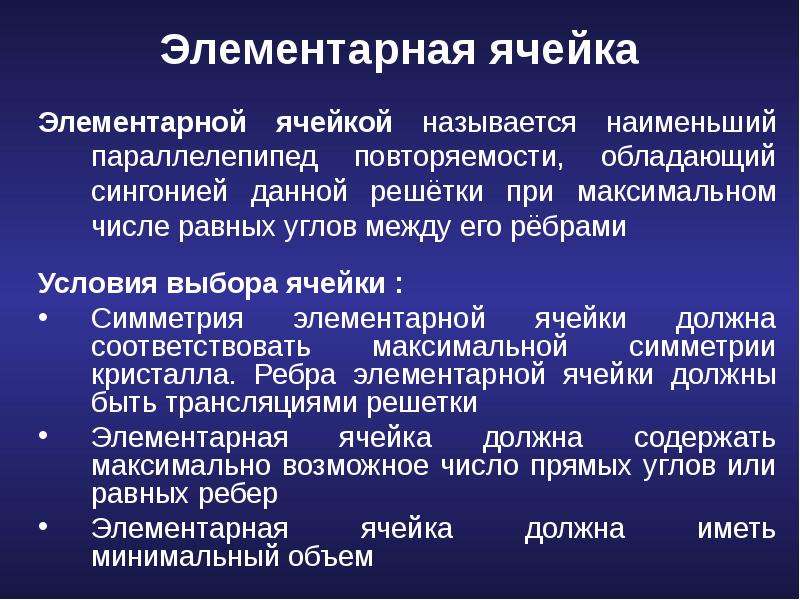

Элементарной ячейкой называется наименьший параллелепипед повторяемости, обладающий сингонией данной решётки при максимальном числе равных углов между его рёбрами Элементарной ячейкой называется наименьший параллелепипед повторяемости, обладающий сингонией данной решётки при максимальном числе равных углов между его рёбрами Условия выбора ячейки : Симметрия элементарной ячейки должна соответствовать максимальной симметрии кристалла. Ребра элементарной ячейки должны быть трансляциями решетки Элементарная ячейка должна содержать максимально возможное число прямых углов или равных ребер Элементарная ячейка должна иметь минимальный объем

Слайд 8

Описание слайда:

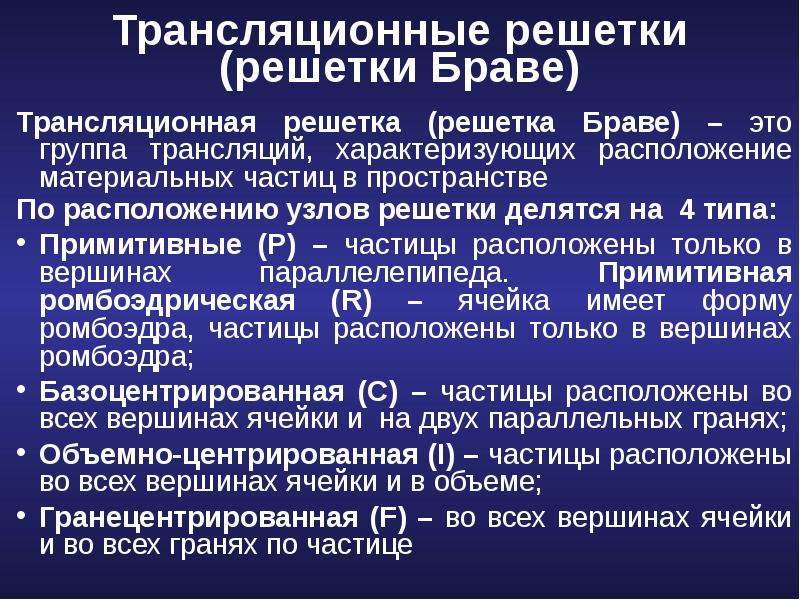

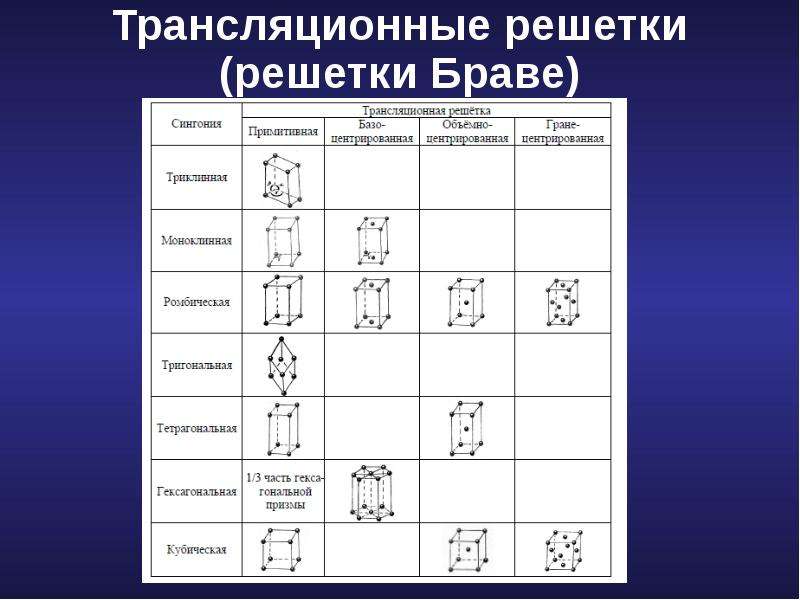

Трансляционная решетка (решетка Браве) – это группа трансляций, характеризующих расположение материальных частиц в пространстве Трансляционная решетка (решетка Браве) – это группа трансляций, характеризующих расположение материальных частиц в пространстве По расположению узлов решетки делятся на 4 типа: Примитивные (P) – частицы расположены только в вершинах параллелепипеда. Примитивная ромбоэдрическая (R) – ячейка имеет форму ромбоэдра, частицы расположены только в вершинах ромбоэдра; Базоцентрированная (С) – частицы расположены во всех вершинах ячейки и на двух параллельных гранях; Объемно-центрированная (I) – частицы расположены во всех вершинах ячейки и в объеме; Гранецентрированная (F) – во всех вершинах ячейки и во всех гранях по частице

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

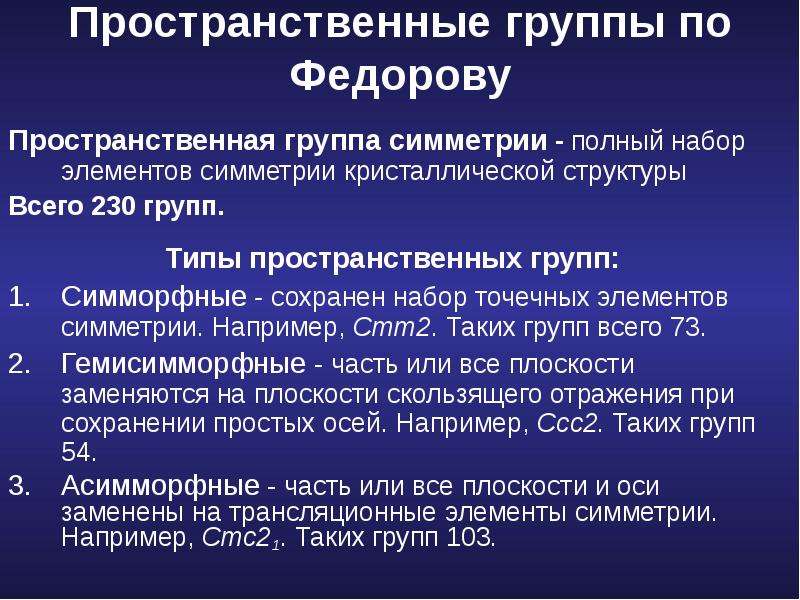

Пространственная группа симметрии - полный набор элементов симметрии кристаллической структуры Пространственная группа симметрии - полный набор элементов симметрии кристаллической структуры Всего 230 групп. Типы пространственных групп: Симморфные - сохранен набор точечных элементов симметрии. Например, Cmm2. Таких групп всего 73. Гемисимморфные - часть или все плоскости заменяются на плоскости скользящего отражения при сохранении простых осей. Например, Ccc2. Таких групп 54. Асимморфные - часть или все плоскости и оси заменены на трансляционные элементы симметрии. Например, Cmс21. Таких групп 103.

Слайд 11

Описание слайда:

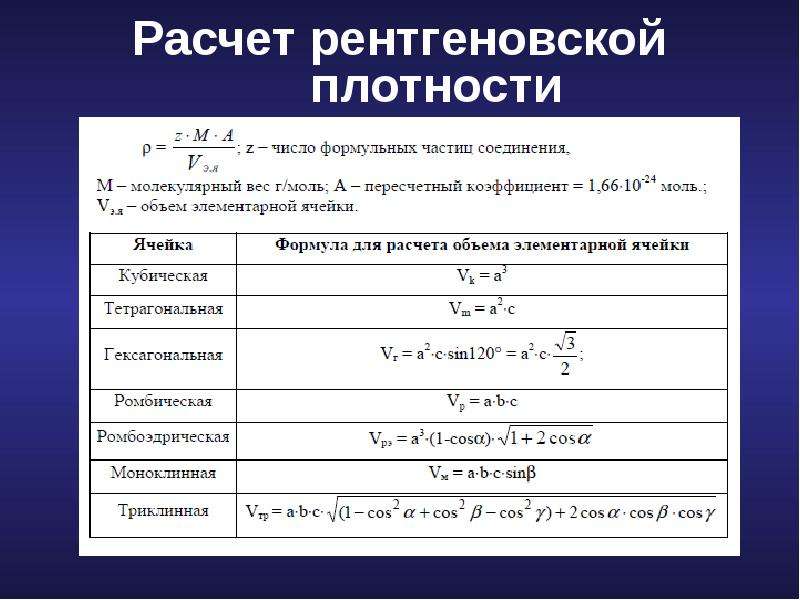

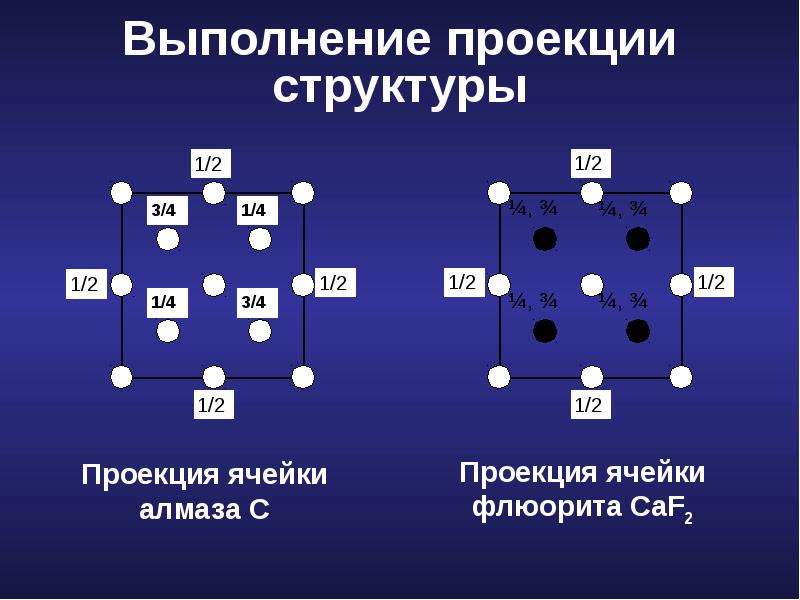

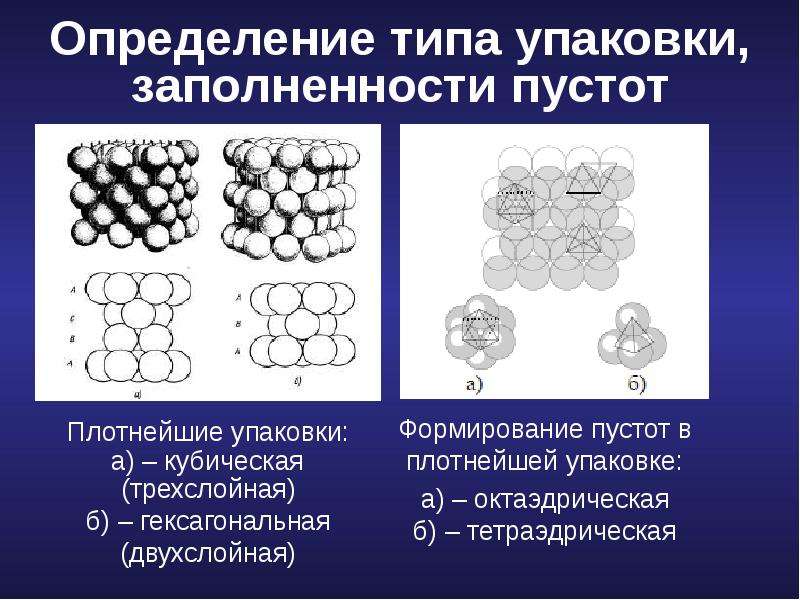

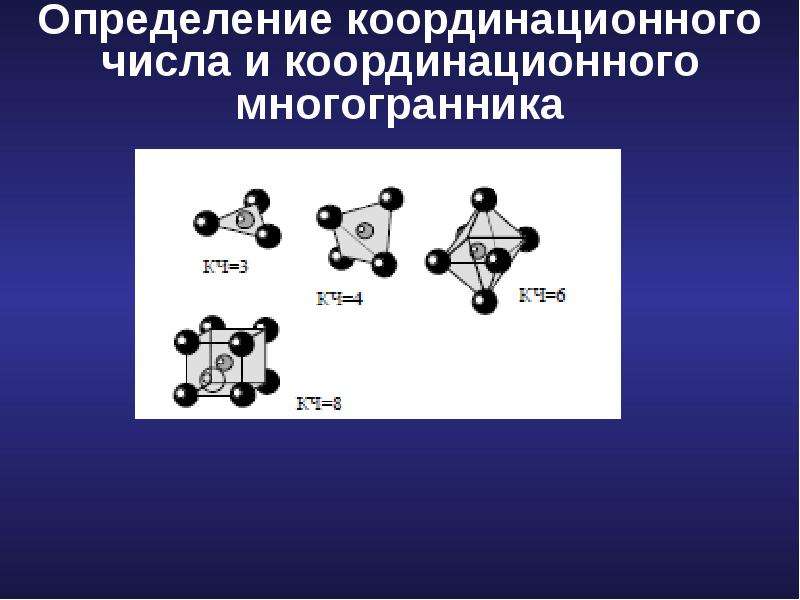

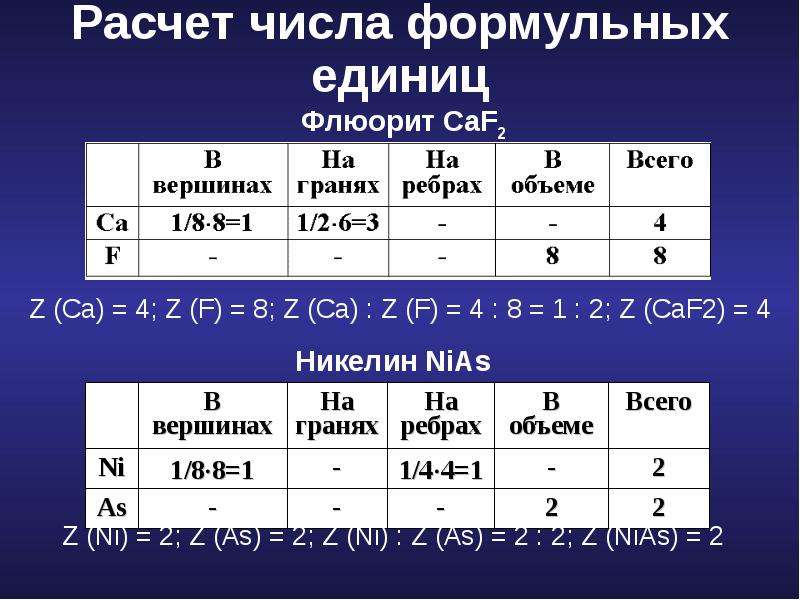

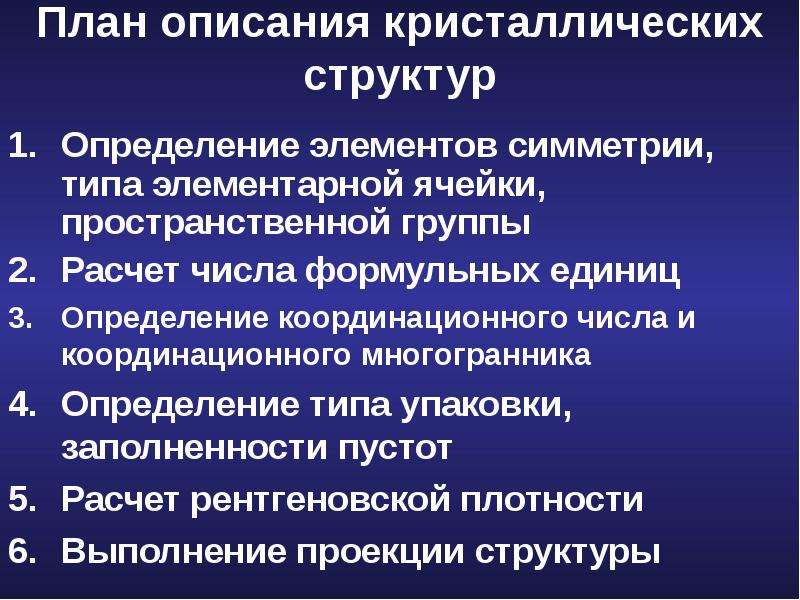

Определение элементов симметрии, типа элементарной ячейки, пространственной группы Определение элементов симметрии, типа элементарной ячейки, пространственной группы Расчет числа формульных единиц Определение координационного числа и координационного многогранника Определение типа упаковки, заполненности пустот Расчет рентгеновской плотности Выполнение проекции структуры
