🗊 Презентация Синтетический каучук и его применение

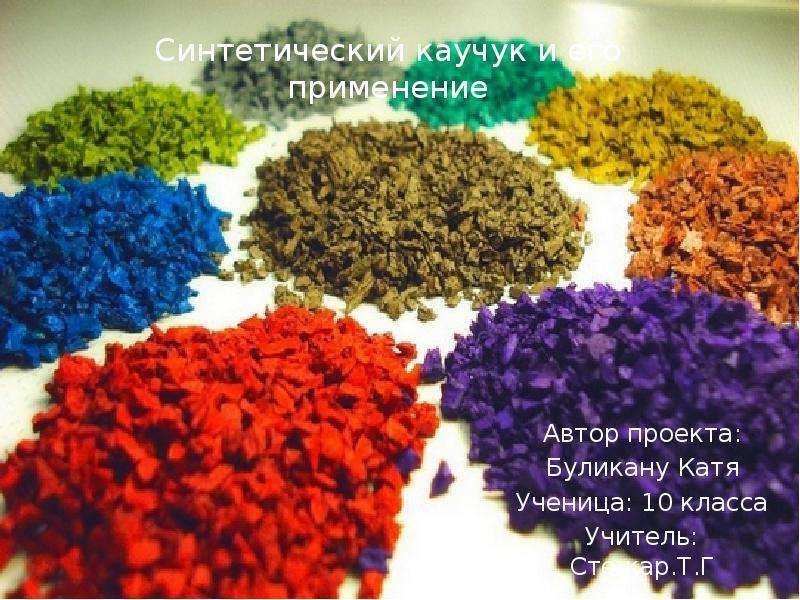

Синтетический каучук и его применение Автор проекта: Буликану Катя Ученица: 10 класса Учитель: Стежар.Т.Г

Синтетический каучук:

Свойства: Свойства. Каучуки синтетические - аморфные или сравнительно слабо кристаллизующиеся полимеры с высокой гибкостью и относительно малым межмол. взаимод. цепей, что обусловливает их высокую конформац. подвижность в широком интервале т-р. Характеристикой подвижности цепей может служить т-ра стеклования каучуков. Ее значения в значит, мере определяют комплекс их деформационных и прочностных св-в. Ненасыщ. каучуки синтетические присоединяют Н2, галогены, тиолы, кар-боновые и тиокислоты, нитрозосоед., глиоксаль, хлораль, эпоксидируются надкислотами, циклизуются под действием к-т, сшиваются серой, пероксидами, малеиновым ангидридом, динитрозосоединениями. Хим. св-ва таких каучуков синтетических определяются содержанием и положением двойных связей, природой и положением заместителей (боковых групп). Насыщ. каучуки синтетические значительно менее активны.

Их хим. св-ва определяются прочностью связей в основной цепи и типом боковых групп. Окисление под действием О2 и О3, ускоряющееся при воздействии света и нагревании, вызывает деструкцию и структурирование (сшивание) каучуков синтетических. Для защиты от окисления в них вводят антиоксиданты в кол-ве 0,15-2,0% по массе. Гарантийный срок хранения каучуков синтетических составляет обычно 0,5-2 г. Термостойкость каучуков синтетических выше, чем НК. Наиб. термостойки каучуки с неорг. основной цепью (напр., кремнийорганические) и фторкаучуки. Под действием ионизирующих излучений большинство каучуков синтетических сшивается; бутилкаучук и полиизобутилен, содержащие в цепи четвертичные атомы С, деструктируются. Большинство каучуков синтетических менее склонно к механодеструкции, чем НК. Совр. марки каучуков синтетических не требуется подвергать пластикации. Ненасыщ. каучуки обычно вулканизуют с применением серных вулканизующих систем, насыщенные-орг. пероксидами, ионизирующими излучениями и др. Их хим. св-ва определяются прочностью связей в основной цепи и типом боковых групп. Окисление под действием О2 и О3, ускоряющееся при воздействии света и нагревании, вызывает деструкцию и структурирование (сшивание) каучуков синтетических. Для защиты от окисления в них вводят антиоксиданты в кол-ве 0,15-2,0% по массе. Гарантийный срок хранения каучуков синтетических составляет обычно 0,5-2 г. Термостойкость каучуков синтетических выше, чем НК. Наиб. термостойки каучуки с неорг. основной цепью (напр., кремнийорганические) и фторкаучуки. Под действием ионизирующих излучений большинство каучуков синтетических сшивается; бутилкаучук и полиизобутилен, содержащие в цепи четвертичные атомы С, деструктируются. Большинство каучуков синтетических менее склонно к механодеструкции, чем НК. Совр. марки каучуков синтетических не требуется подвергать пластикации. Ненасыщ. каучуки обычно вулканизуют с применением серных вулканизующих систем, насыщенные-орг. пероксидами, ионизирующими излучениями и др.

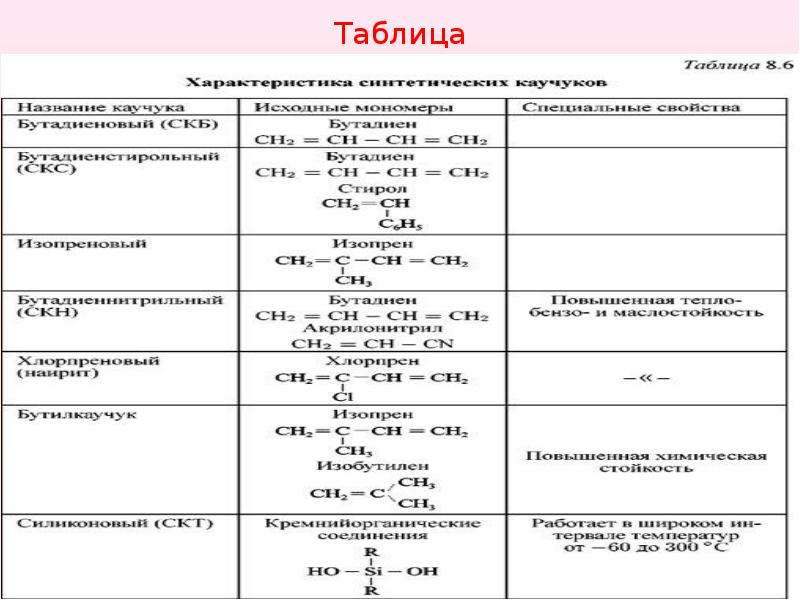

Таблица

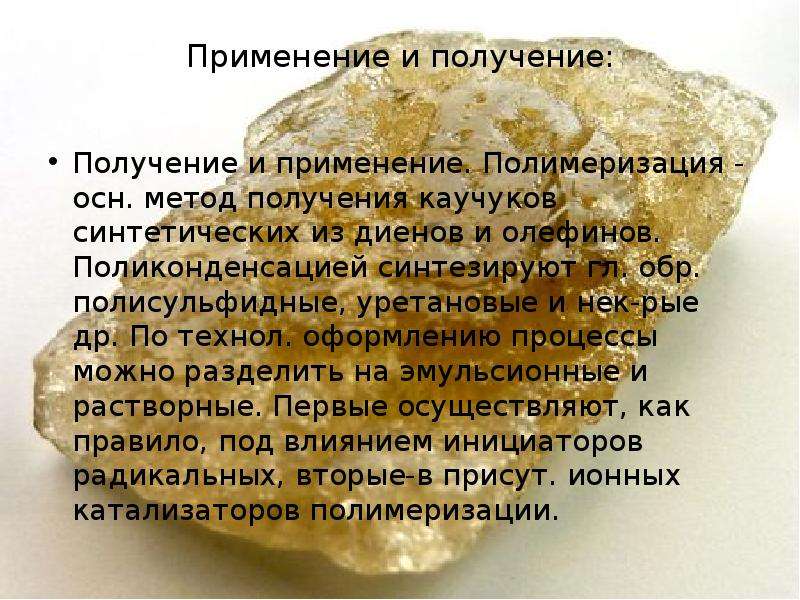

Применение и получение: Получение и применение. Полимеризация - осн. метод получения каучуков синтетических из диенов и олефинов. Поликонденсацией синтезируют гл. обр. полисульфидные, уретановые и нек-рые др. По технол. оформлению процессы можно разделить на эмульсионные и растворные. Первые осуществляют, как правило, под влиянием инициаторов радикальных, вторые-в присут. ионных катализаторов полимеризации.

Наиб. распространенные мономеры для произ-ва каучуков синтетических -бутадиен, изопрен, стирол, a-метилстирол, хлоропрен, изобутилен, этилен, пропилен, акрилонитрил. Крупнотоннажные произ-ва каучуков синтетических - непрерывные технол. процессы, осуществляемые в батареях (каскадах) реакторов емкостью 15-20 м3 каждый, снабженных интенсивными перемешивающими устройствами и рубашками, через к-рые циркулирует хладагент. Тепло может отводиться и за счет испарения мономера или р-рителя. Полученные каучуки синтетические выделяют из эмульсии или р-ра, подвергают сушке, брикетированию (обычно масса брикета ~ 30 кг) и упаковке. Перспективно произ-во каучуков в сыпучей (порошкообразной или гранулированной) форме, что позволяет резко снизить энергозатраты при их переработке и автоматизировать процесс изготовления резиновых смесей. Контроль выпускаемых каучуков синтетических ведется по их мол. параметрам, составу, пластоэластич. св-вам, вулканизац. характеристикам смесей и физ.-мех. показателям резин в стандартных рецептах. Из каучуков синтетических изготовляют св. 50000 разл. изделий. Наиб. распространенные мономеры для произ-ва каучуков синтетических -бутадиен, изопрен, стирол, a-метилстирол, хлоропрен, изобутилен, этилен, пропилен, акрилонитрил. Крупнотоннажные произ-ва каучуков синтетических - непрерывные технол. процессы, осуществляемые в батареях (каскадах) реакторов емкостью 15-20 м3 каждый, снабженных интенсивными перемешивающими устройствами и рубашками, через к-рые циркулирует хладагент. Тепло может отводиться и за счет испарения мономера или р-рителя. Полученные каучуки синтетические выделяют из эмульсии или р-ра, подвергают сушке, брикетированию (обычно масса брикета ~ 30 кг) и упаковке. Перспективно произ-во каучуков в сыпучей (порошкообразной или гранулированной) форме, что позволяет резко снизить энергозатраты при их переработке и автоматизировать процесс изготовления резиновых смесей. Контроль выпускаемых каучуков синтетических ведется по их мол. параметрам, составу, пластоэластич. св-вам, вулканизац. характеристикам смесей и физ.-мех. показателям резин в стандартных рецептах. Из каучуков синтетических изготовляют св. 50000 разл. изделий.

Осн. области применения: шины, РТИ, резиновая обувь, изоляция проводов и кабелей и др. (см. также табл.). Каучук синтетический впервые получен Г. Бушарда в 1879 при обработке изопрена (продукта сухой перегонки НК) соляной к-той. Крупное пром. произ-во каучука синтетического - натрийбутадиенового (СКБ) -осуществлено впервые в СССР в 1932 по способу С. В. Лебедева. В 1985 мировое произ-во каучуков синтетических достигло 12 млн. т/год; их производят 29 стран, в т. ч. (тыс. т): США - 2026, Япония - 1158, Франция - 544, ФРГ - 448, Великобритания -270, Бразилия - 266; СССР занимает по объему произ-ва каучуков синтетических первое место в мире. В 80-е гг. доля каучуков синтетических в общем балансе каучуков составила ~ 74%. Осн. области применения: шины, РТИ, резиновая обувь, изоляция проводов и кабелей и др. (см. также табл.). Каучук синтетический впервые получен Г. Бушарда в 1879 при обработке изопрена (продукта сухой перегонки НК) соляной к-той. Крупное пром. произ-во каучука синтетического - натрийбутадиенового (СКБ) -осуществлено впервые в СССР в 1932 по способу С. В. Лебедева. В 1985 мировое произ-во каучуков синтетических достигло 12 млн. т/год; их производят 29 стран, в т. ч. (тыс. т): США - 2026, Япония - 1158, Франция - 544, ФРГ - 448, Великобритания -270, Бразилия - 266; СССР занимает по объему произ-ва каучуков синтетических первое место в мире. В 80-е гг. доля каучуков синтетических в общем балансе каучуков составила ~ 74%.

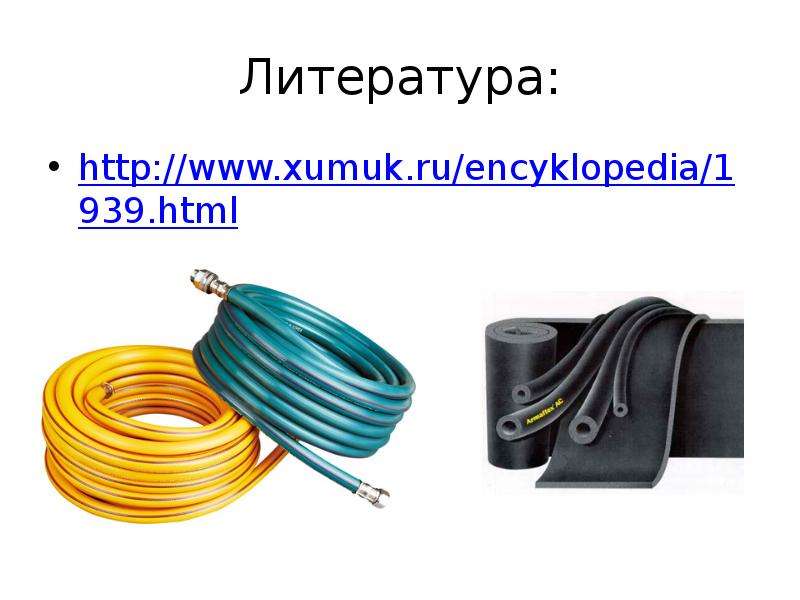

Литература:

Спасибо за внимания.
