Слайд 1


Системный блок
Описание слайда:
Системный блок

Слайд 2

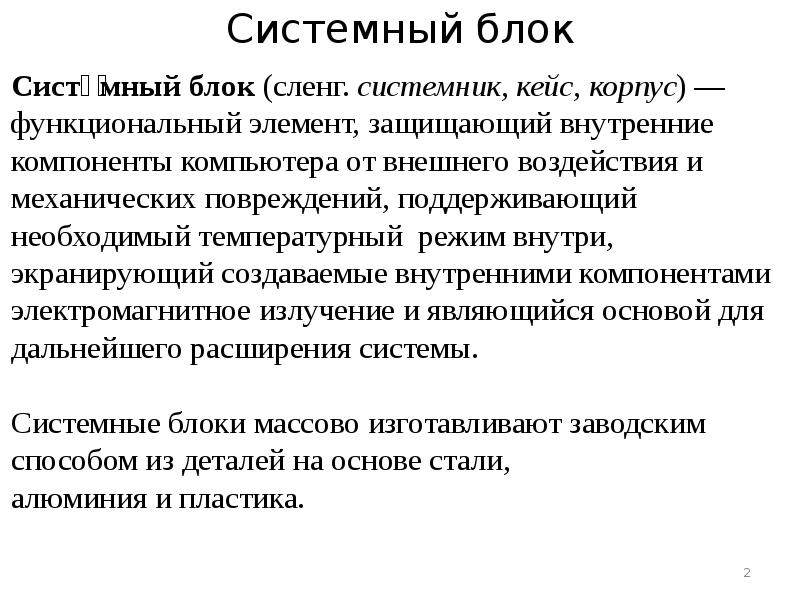

Системный блок Систе́мный блок (сленг. системник, кейс, корпус) — функциональный элемент, защищающий внутренние компоненты компьютера от внешнего...
Описание слайда:
Системный блок Систе́мный блок (сленг. системник, кейс, корпус) — функциональный элемент, защищающий внутренние компоненты компьютера от внешнего воздействия и механических повреждений, поддерживающий необходимый температурный режим внутри, экранирующий создаваемые внутренними компонентами электромагнитное излучение и являющийся основой для дальнейшего расширения системы. Системные блоки массово изготавливают заводским способом из деталей на основе стали, алюминия и пластика.

Слайд 3


Системный блок, слайд №3
Описание слайда:

Слайд 4

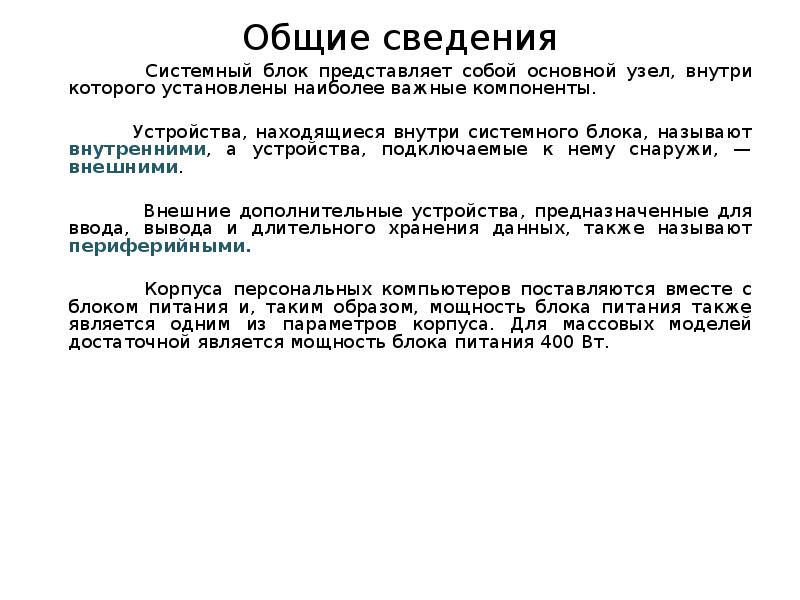

Общие сведения Системный блок представляет собой основной узел, внутри которого установлены наиболее важные компоненты. Устройства, находящиеся...
Описание слайда:
Общие сведения Системный блок представляет собой основной узел, внутри которого установлены наиболее важные компоненты. Устройства, находящиеся внутри системного блока, называют внутренними, а устройства, подключаемые к нему снаружи, — внешними. Внешние дополнительные устройства, предназначенные для ввода, вывода и дли­тельного хранения данных, также называют периферийными. Корпуса персональных компьютеров поставляются вместе с блоком питания и, таким образом, мощность блока питания также является одним из параметров корпуса. Для массовых моделей достаточной является мощность блока питания 400 Вт.

Слайд 5


Системный блок, слайд №5
Описание слайда:

Слайд 6


Системный блок, слайд №6
Описание слайда:

Слайд 7


Системный блок, слайд №7
Описание слайда:

Слайд 8


Системный блок, слайд №8
Описание слайда:

Слайд 9


Системный блок, слайд №9
Описание слайда:

Слайд 10


Системный блок, слайд №10
Описание слайда:

Слайд 11


Системный блок, слайд №11
Описание слайда:

Слайд 12


Системный блок, слайд №12
Описание слайда:

Слайд 13


Системный блок, слайд №13
Описание слайда:

Слайд 14


Системный блок, слайд №14
Описание слайда:

Слайд 15


Системный блок, слайд №15
Описание слайда:

Слайд 16


АТ
Описание слайда:
АТ

Слайд 17

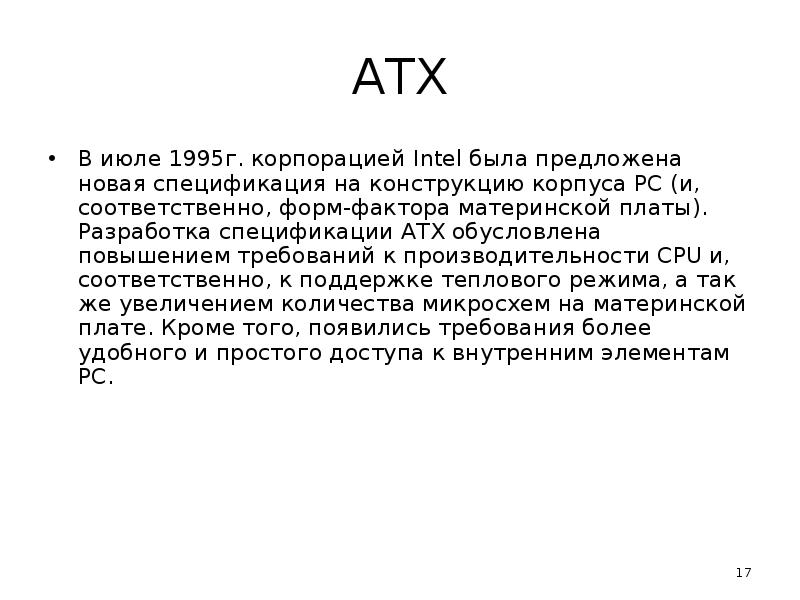

АТХ В июле 1995г. корпорацией Intel была предложена новая спецификация на конструкцию корпуса РС (и, соответственно, форм-фактора материнской платы)....
Описание слайда:
АТХ В июле 1995г. корпорацией Intel была предложена новая спецификация на конструкцию корпуса РС (и, соответственно, форм-фактора материнской платы). Разработка спецификации АТХ обусловлена повышением требований к производительности CPU и, соответственно, к поддержке теплового режима, а так же увеличением количества микросхем на материнской плате. Кроме того, появились требования более удобного и простого доступа к внутренним элементам РС.

Слайд 18

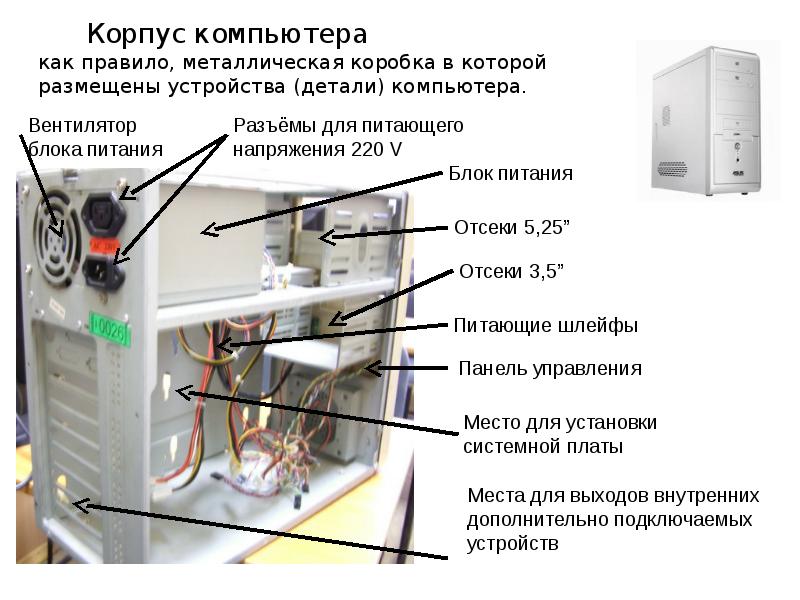

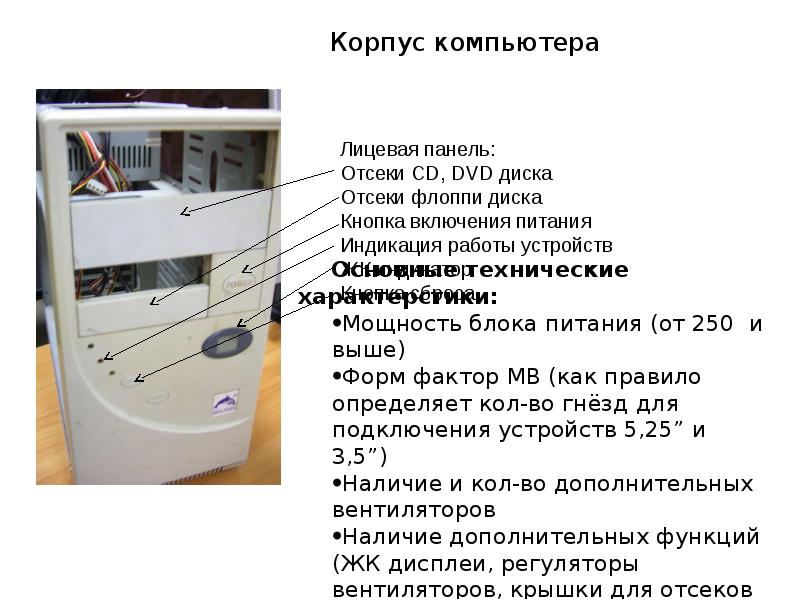

Корпус компьютера
Описание слайда:
Корпус компьютера

Слайд 19


Технические характеристики корпуса
Описание слайда:
Технические характеристики корпуса

Слайд 20


Корпус компьютера
Описание слайда:
Корпус компьютера

Слайд 21


Системный блок, слайд №21
Описание слайда:

Слайд 22


Системный блок, слайд №22
Описание слайда:

Слайд 23

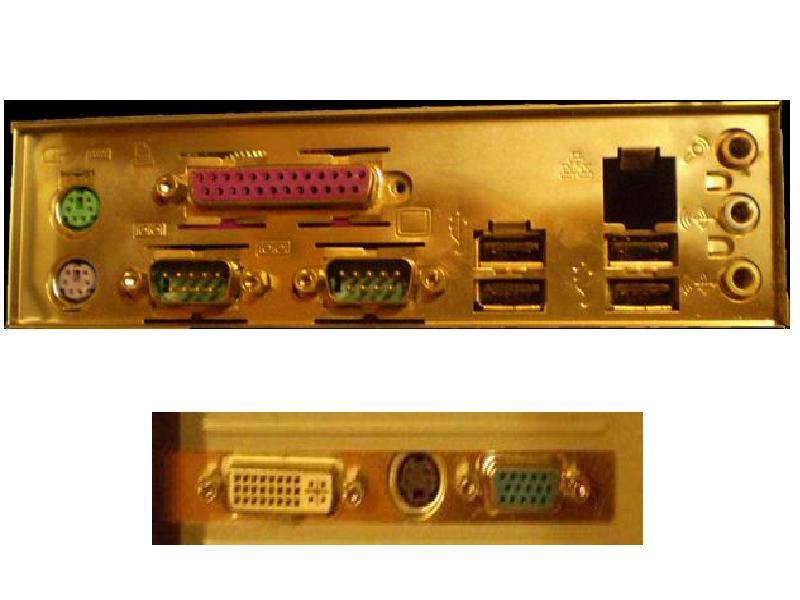

Задняя панель блока АТХ
Описание слайда:
Задняя панель блока АТХ

Слайд 24


Системный блок, слайд №24
Описание слайда:

Слайд 25

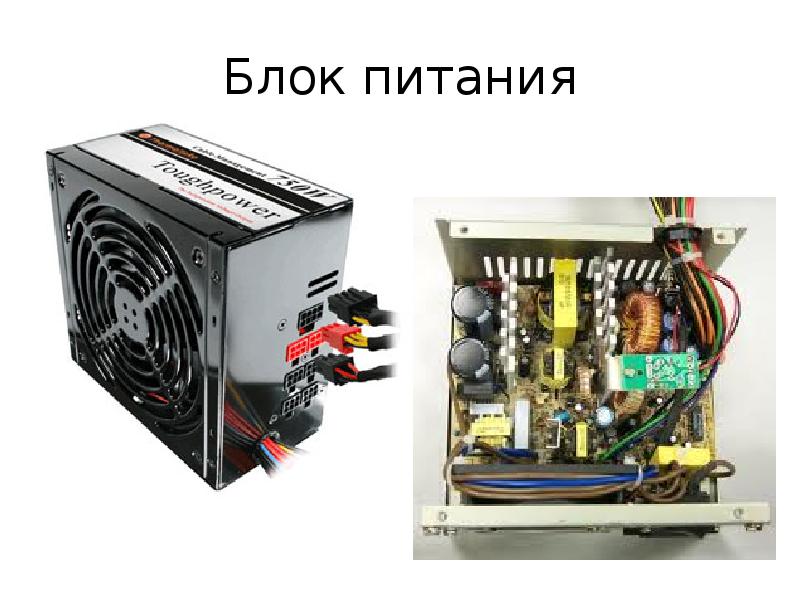

Блок питания
Описание слайда:
Блок питания

Слайд 26


Системный блок, слайд №26
Описание слайда:

Слайд 27


Системный блок, слайд №27
Описание слайда:

Слайд 28


Системный блок, слайд №28
Описание слайда:

Слайд 29


Системный блок, слайд №29
Описание слайда:

Слайд 30

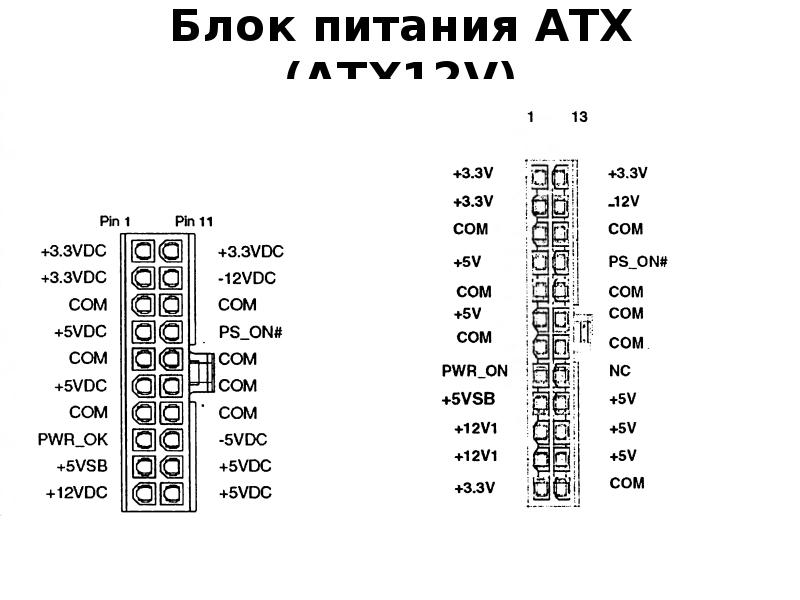

Блок питания АТХ (АТХ12V)
Описание слайда:
Блок питания АТХ (АТХ12V)

Слайд 31


Системный блок, слайд №31
Описание слайда:

Слайд 32


Системный блок, слайд №32
Описание слайда:

Слайд 33

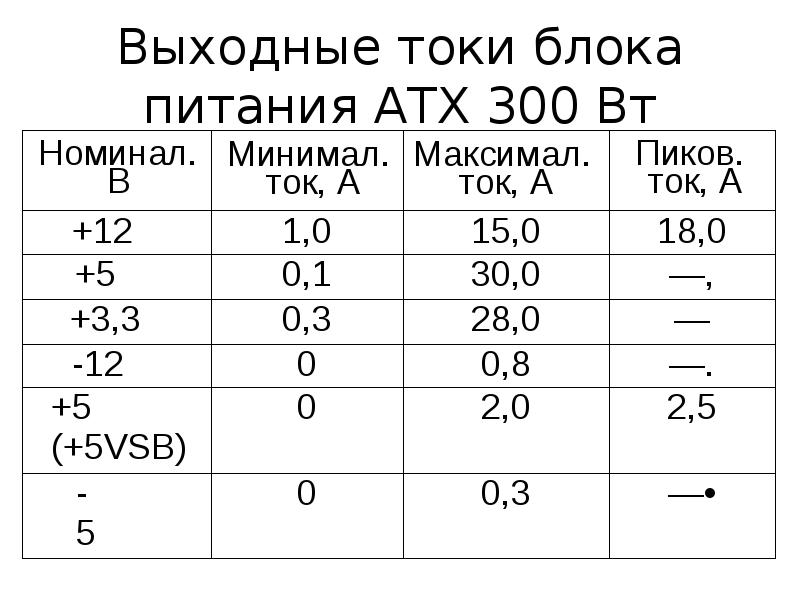

Выходные токи блока питания АТХ 300 Вт
Описание слайда:
Выходные токи блока питания АТХ 300 Вт

Слайд 34

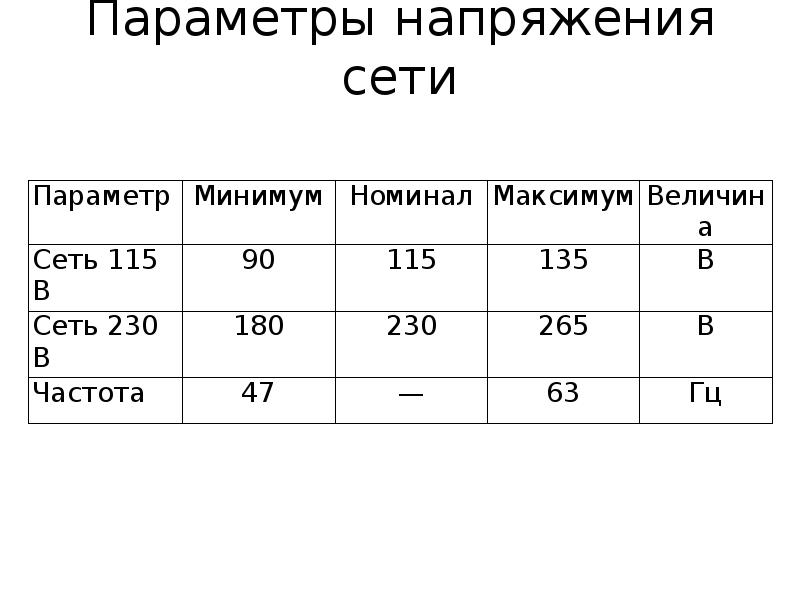

Параметры напряжения сети
Описание слайда:
Параметры напряжения сети

Слайд 35

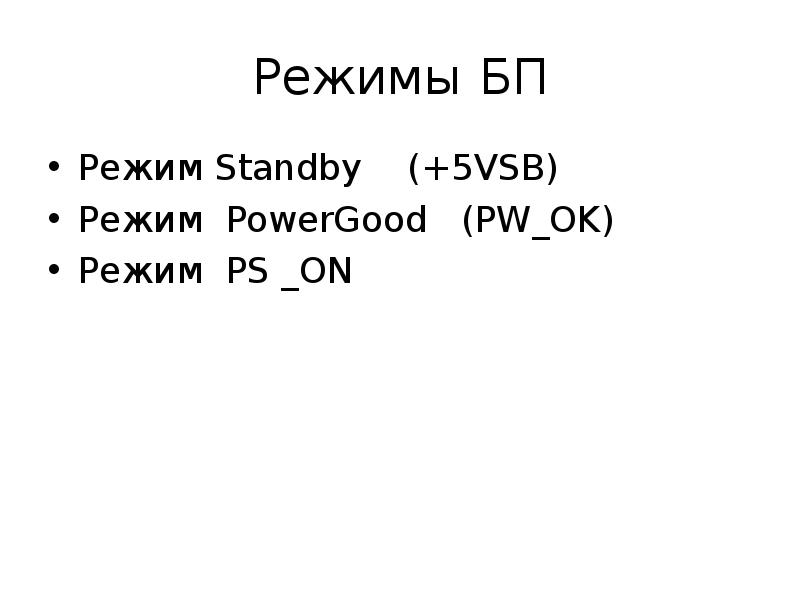

Режимы БП Режим Standby (+5VSB) Режим PowerGood (PW_OK) Режим PS _ON
Описание слайда:
Режимы БП Режим Standby (+5VSB) Режим PowerGood (PW_OK) Режим PS _ON

Слайд 36

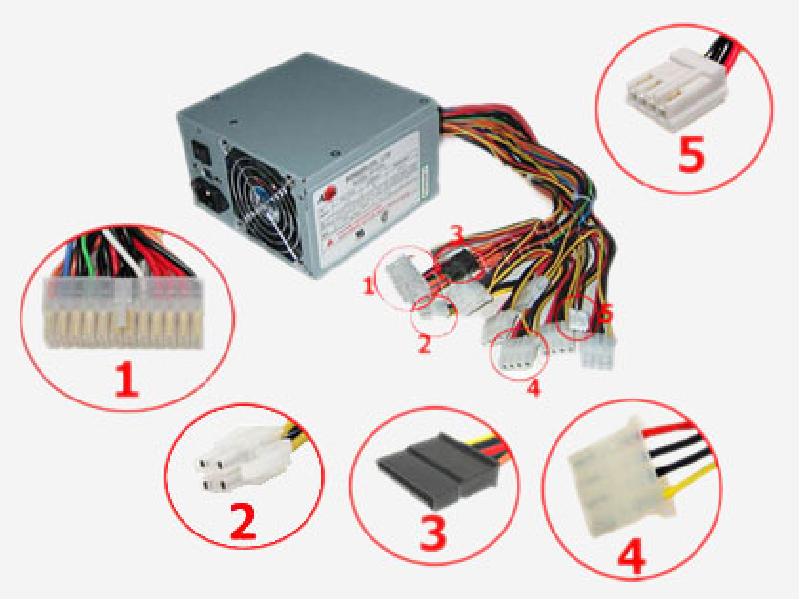

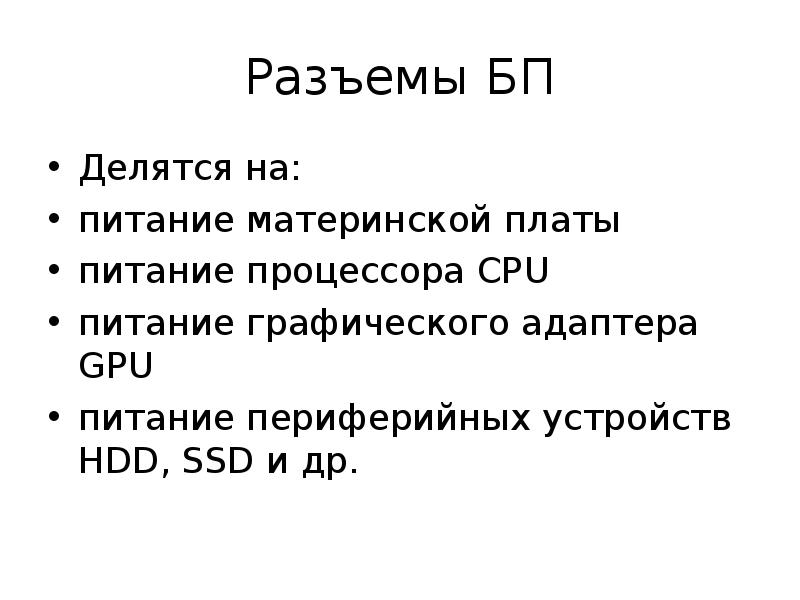

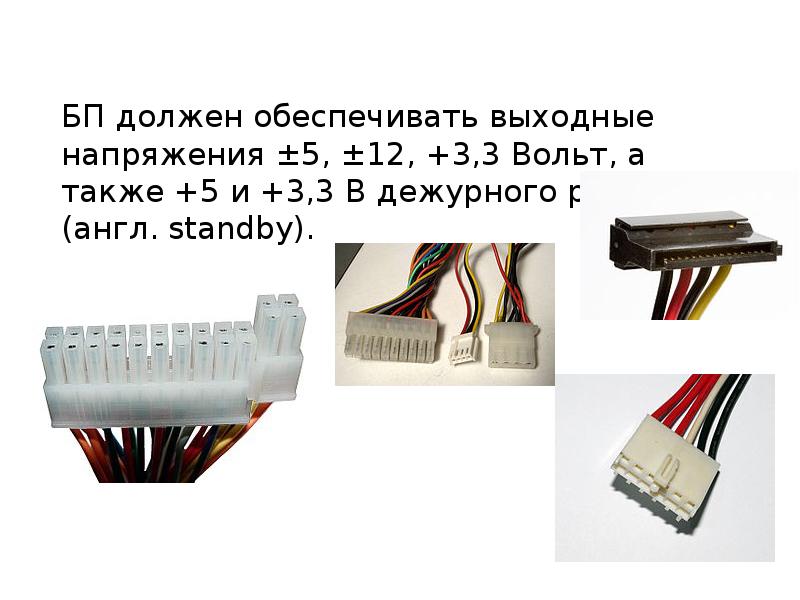

Разъемы БП Делятся на: питание материнской платы питание процессора CPU питание графического адаптера GPU питание периферийных устройств HDD, SSD и...
Описание слайда:
Разъемы БП Делятся на: питание материнской платы питание процессора CPU питание графического адаптера GPU питание периферийных устройств HDD, SSD и др.

Слайд 37

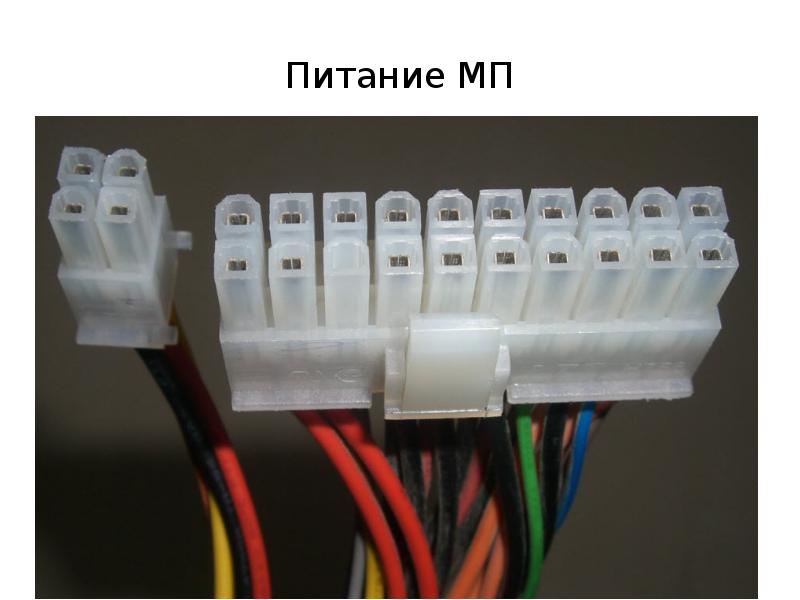

Питание МП
Описание слайда:
Питание МП

Слайд 38

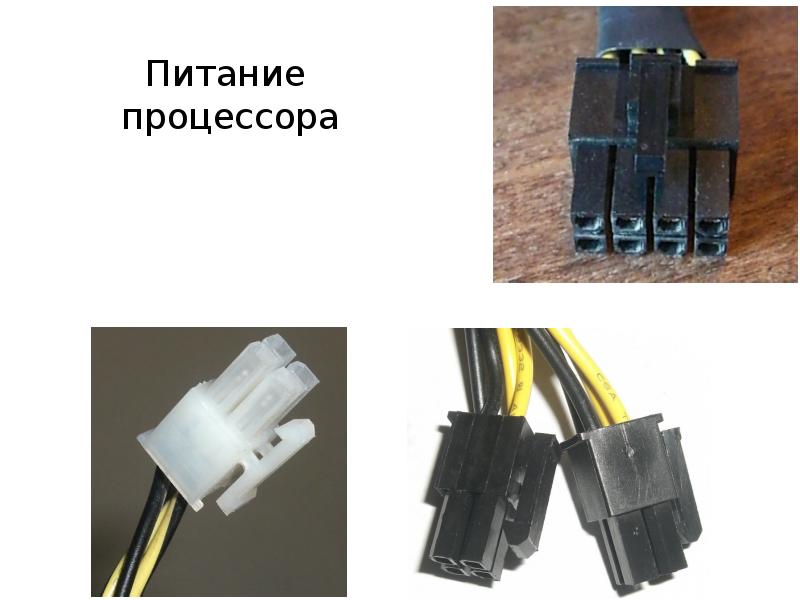

Питание процессора
Описание слайда:
Питание процессора

Слайд 39

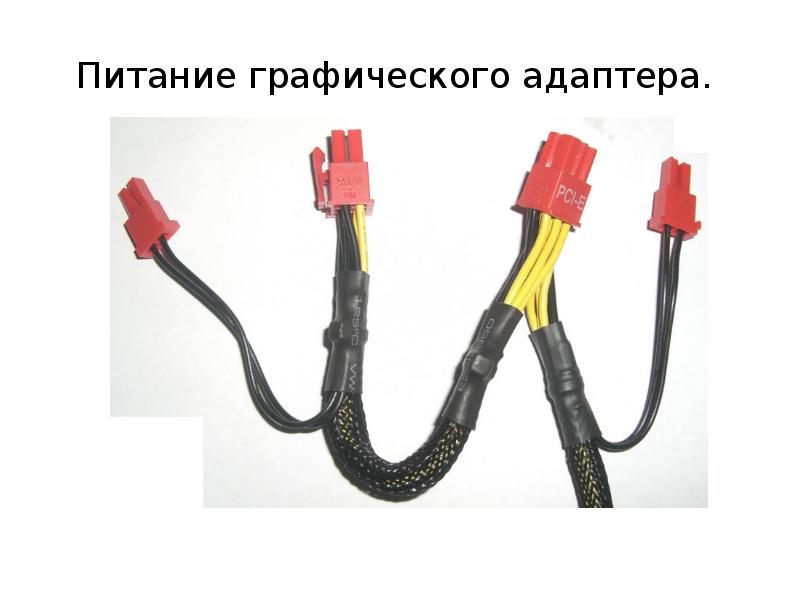

Питание графического адаптера.
Описание слайда:
Питание графического адаптера.

Слайд 40

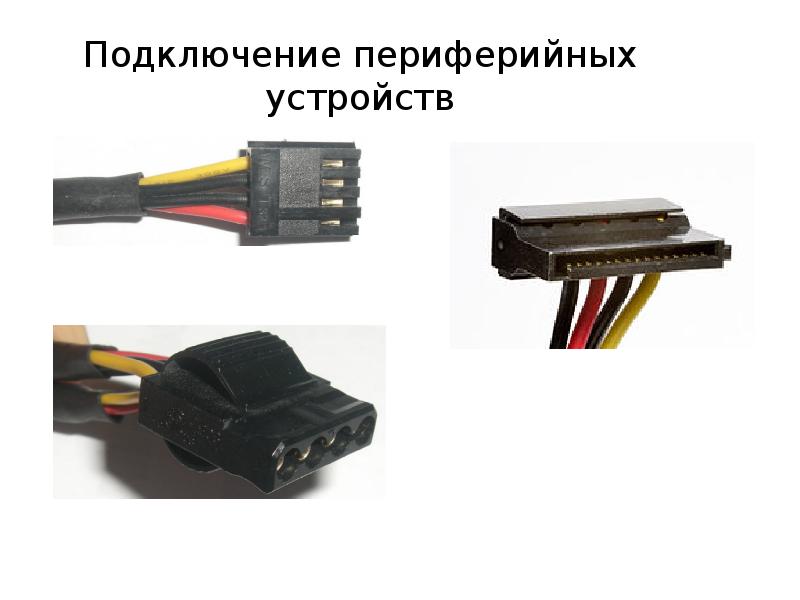

Подключение периферийных устройств
Описание слайда:
Подключение периферийных устройств

Слайд 41

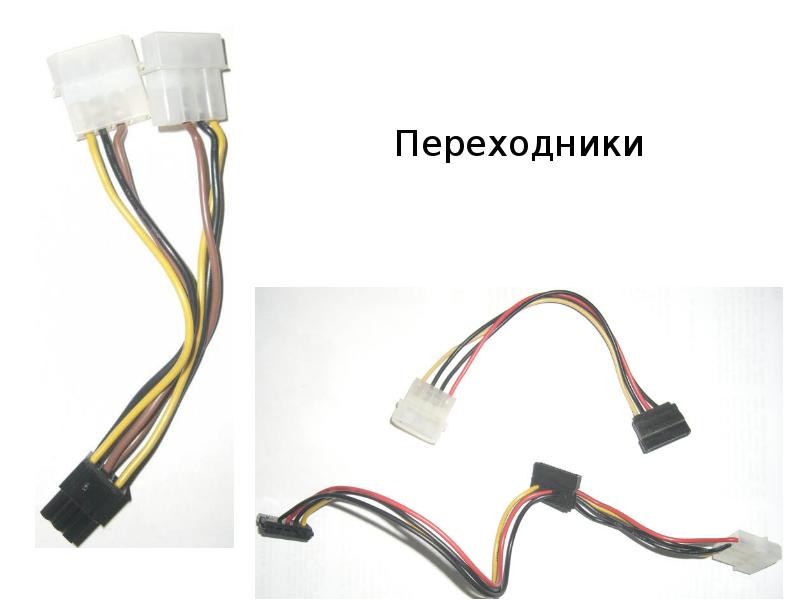

Переходники
Описание слайда:
Переходники

Слайд 42

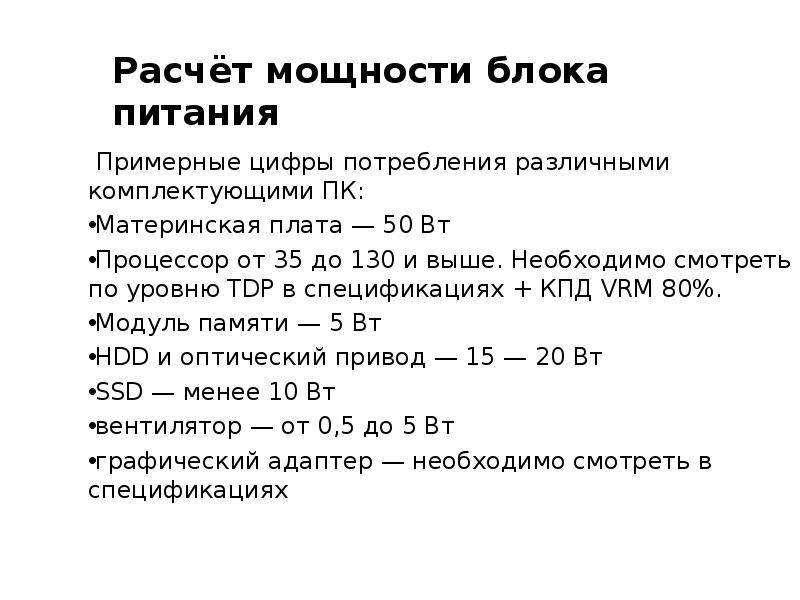

Примерные цифры потребления различными комплектующими ПК: Примерные цифры потребления различными комплектующими ПК: Материнская плата — 50 Вт...
Описание слайда:
Примерные цифры потребления различными комплектующими ПК: Примерные цифры потребления различными комплектующими ПК: Материнская плата — 50 Вт Процессор от 35 до 130 и выше. Необходимо смотреть по уровню TDP в спецификациях + КПД VRM 80%. Модуль памяти — 5 Вт HDD и оптический привод — 15 — 20 Вт SSD — менее 10 Вт вентилятор — от 0,5 до 5 Вт графический адаптер — необходимо смотреть в спецификациях

Слайд 43


Системный блок, слайд №43
Описание слайда:

Слайд 44


Системный блок, слайд №44
Описание слайда:

Слайд 45

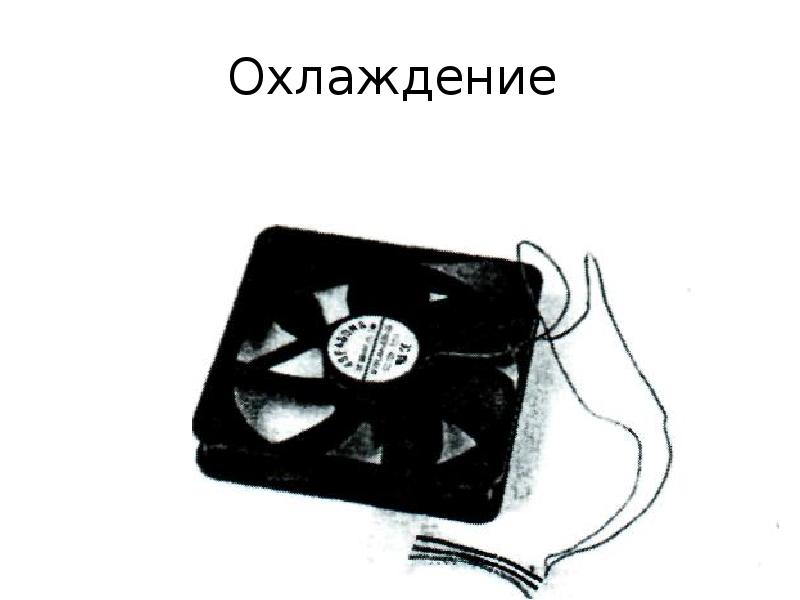

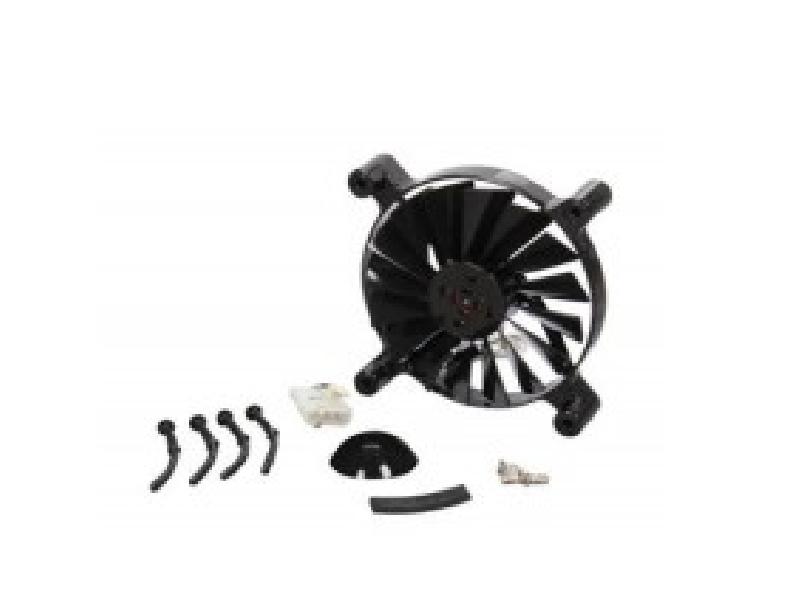

Охлаждение
Описание слайда:
Охлаждение

Слайд 46


Системный блок, слайд №46
Описание слайда:

Слайд 47

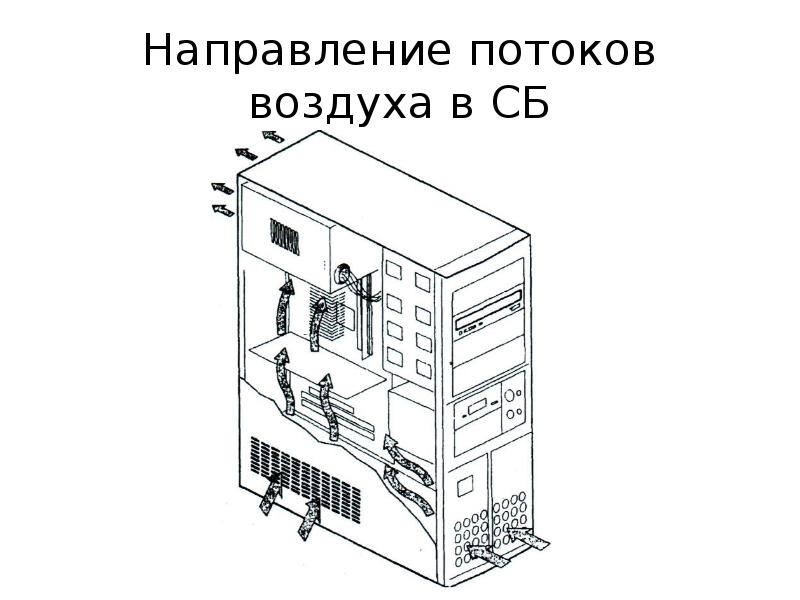

Направление потоков воздуха в СБ
Описание слайда:
Направление потоков воздуха в СБ

Слайд 48


Системный блок, слайд №48
Описание слайда:

Слайд 49


Системный блок, слайд №49
Описание слайда:

Слайд 50


Диэлектрик; Защитный слой (маска); 3. Контактное отверстие; 4. Токопроводящая дорожка;
Описание слайда:
Диэлектрик; Защитный слой (маска); 3. Контактное отверстие; 4. Токопроводящая дорожка;
