Слайд 1

Описание слайда:

Тема 1.3. Сплавы железа с углеродом.

Слайд 2

Описание слайда:

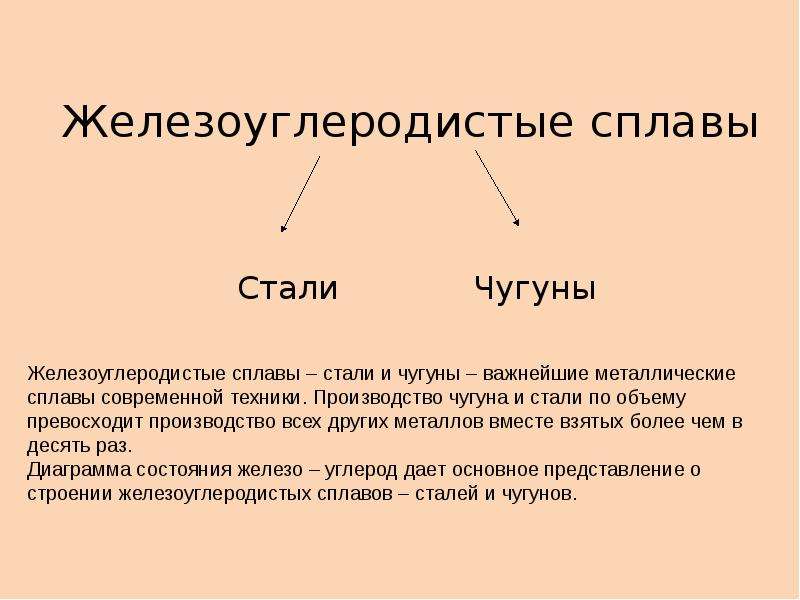

Железоуглеродистые сплавы Стали Чугуны

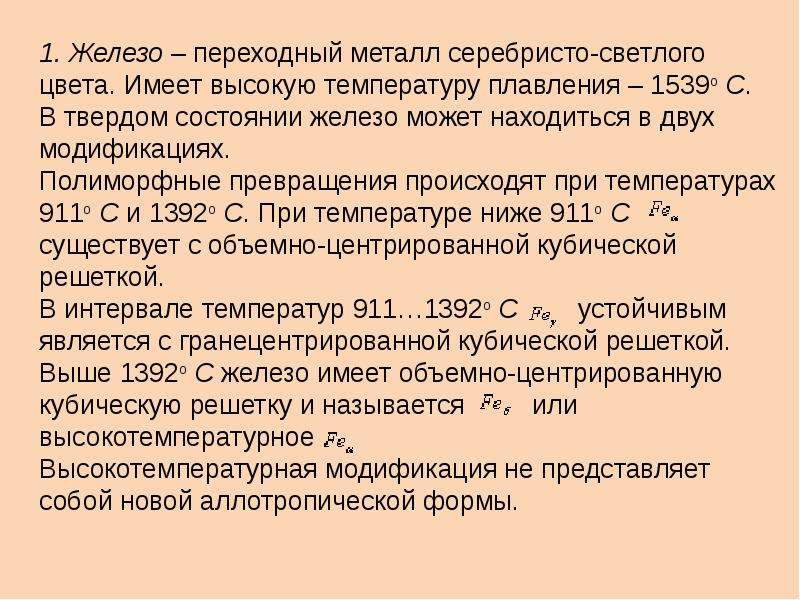

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

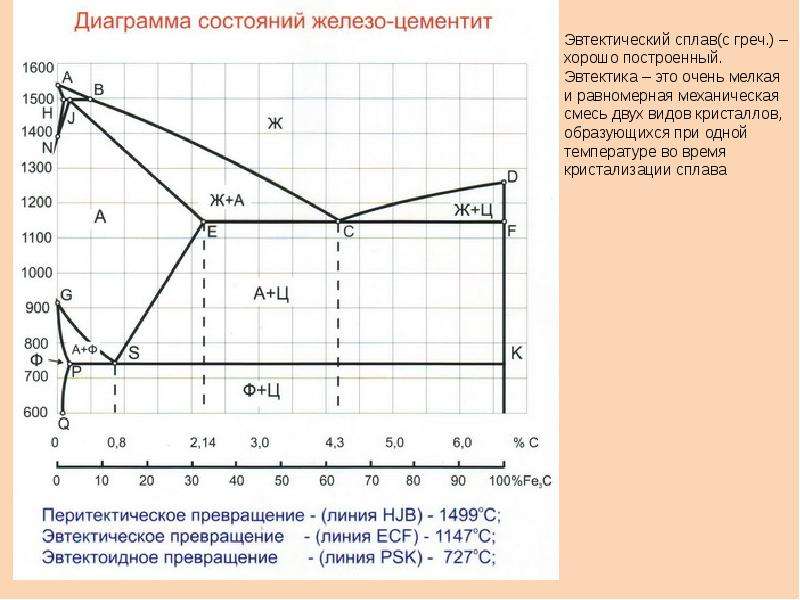

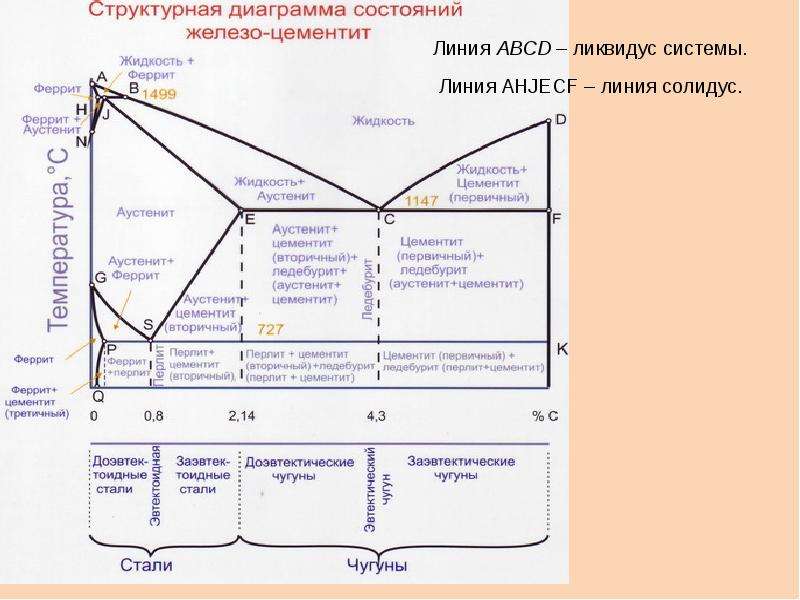

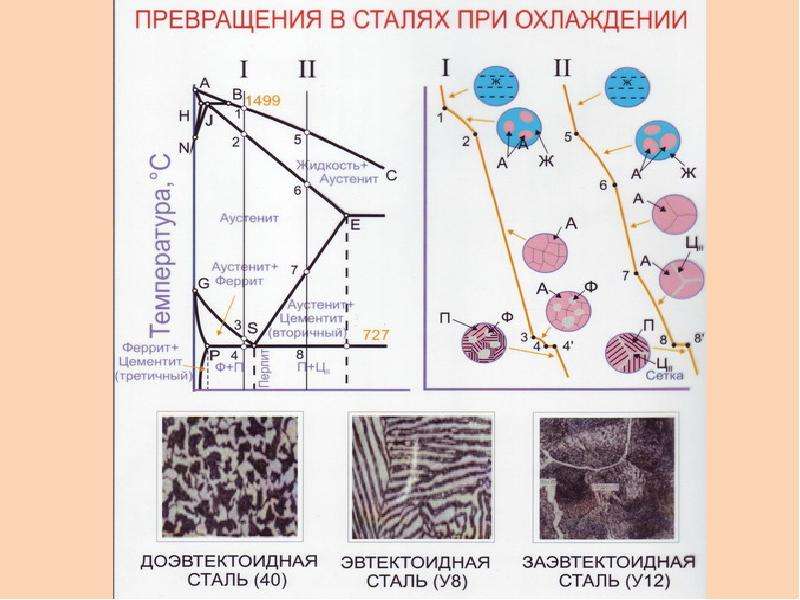

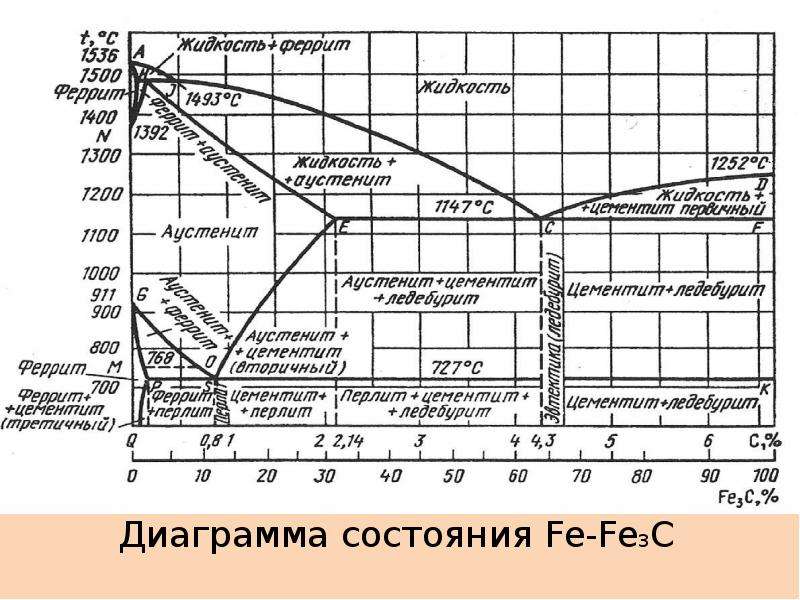

Диаграмма состояния Fe-Fe3C

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Феррит- твердый раствор углерода в α –железе. Предельная растворимость углерода 0,02-0,1 Феррит ферромагнитен(точка кюри 7680) Феррит мягкая пластичная фаза с твердостью НВ 80-100

Слайд 8

Описание слайда:

Чугун

Слайд 9

Описание слайда:

Чугун широко используется в технике и для изготовления художественного литья.

Слайд 10

Описание слайда:

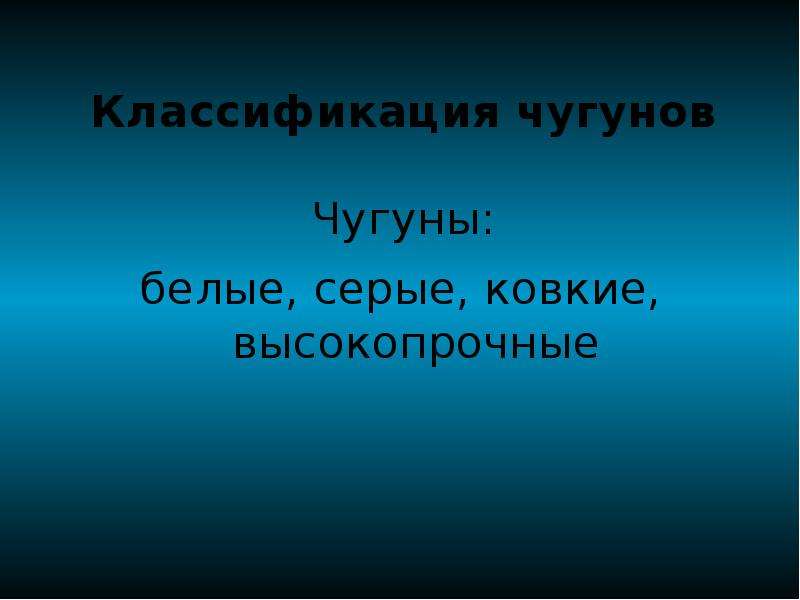

Классификация чугунов Чугуны: белые, серые, ковкие, высокопрочные

Слайд 11

Описание слайда:

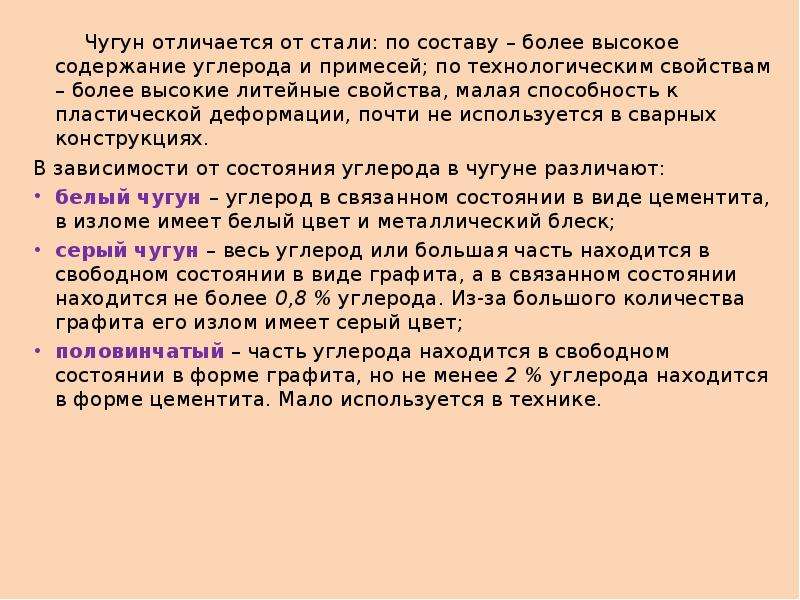

Чугун отличается от стали: по составу – более высокое содержание углерода и примесей; по технологическим свойствам – более высокие литейные свойства, малая способность к пластической деформации, почти не используется в сварных конструкциях. Чугун отличается от стали: по составу – более высокое содержание углерода и примесей; по технологическим свойствам – более высокие литейные свойства, малая способность к пластической деформации, почти не используется в сварных конструкциях. В зависимости от состояния углерода в чугуне различают: белый чугун – углерод в связанном состоянии в виде цементита, в изломе имеет белый цвет и металлический блеск; серый чугун – весь углерод или большая часть находится в свободном состоянии в виде графита, а в связанном состоянии находится не более 0,8 % углерода. Из-за большого количества графита его излом имеет серый цвет; половинчатый – часть углерода находится в свободном состоянии в форме графита, но не менее 2 % углерода находится в форме цементита. Мало используется в технике.

Слайд 12

Описание слайда:

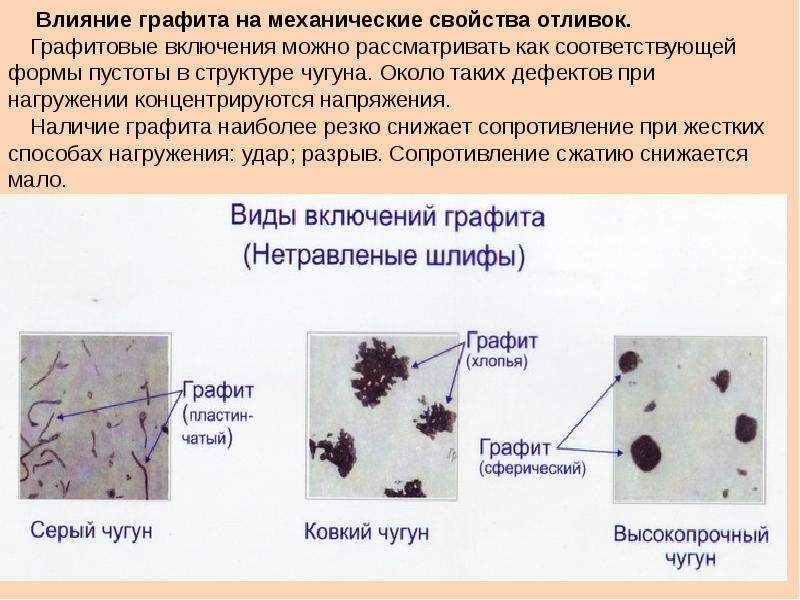

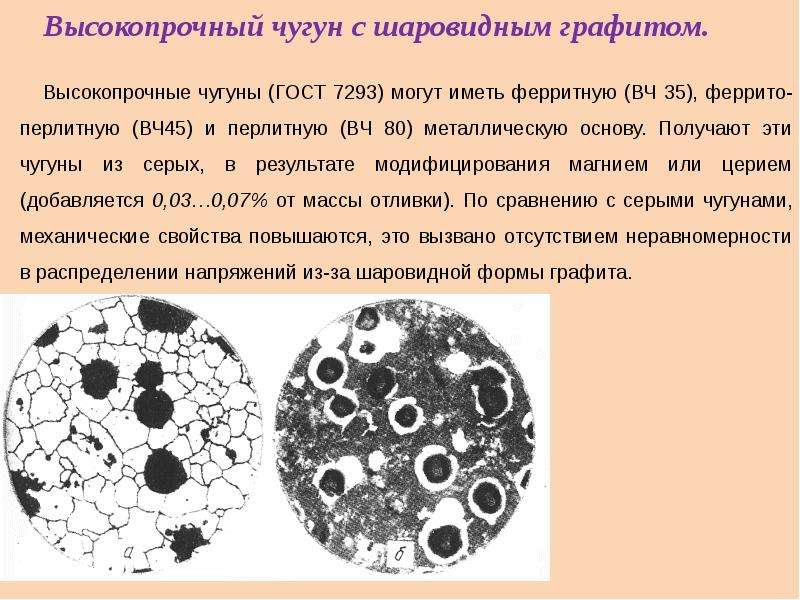

Строение, свойства, классификация и маркировка серых чугунов. Из рассмотрения структур чугунов можно заключить, что их металлическая основа похожа на структуру эвтектоидной или доэвтектоидной стали или технического железа. Отличаются от стали только наличием графитовых включений, определяющих специальные свойства чугунов. В зависимости от формы графита и условий его образования различают следующие группы чугунов: серый – с пластинчатым графитом; высокопрочный – с шаровидным графитом; ковкий – с хлопьевидным графитом.

Слайд 13

Описание слайда:

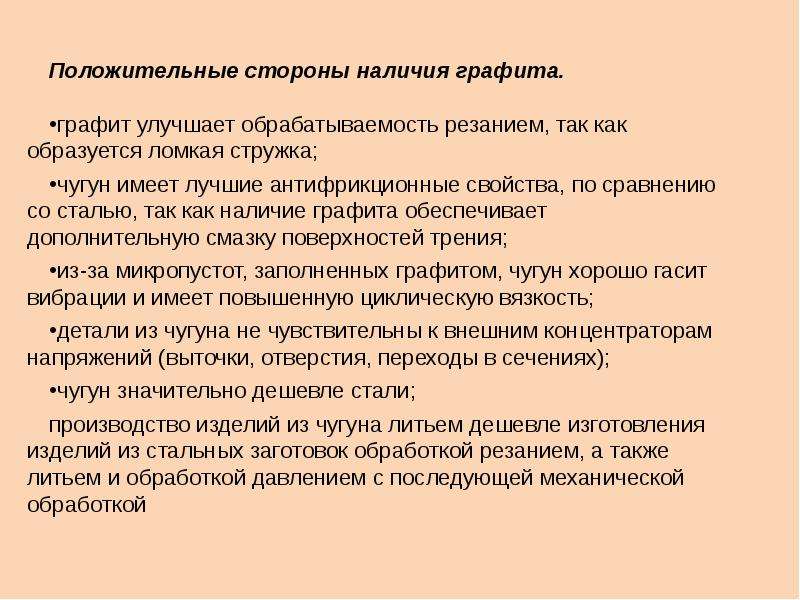

Слайд 14

Описание слайда:

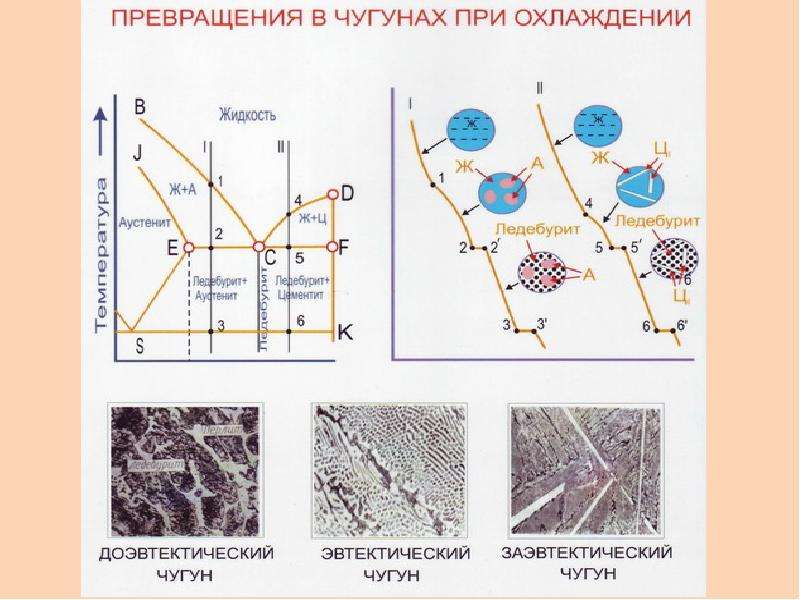

Слайд 15

Описание слайда:

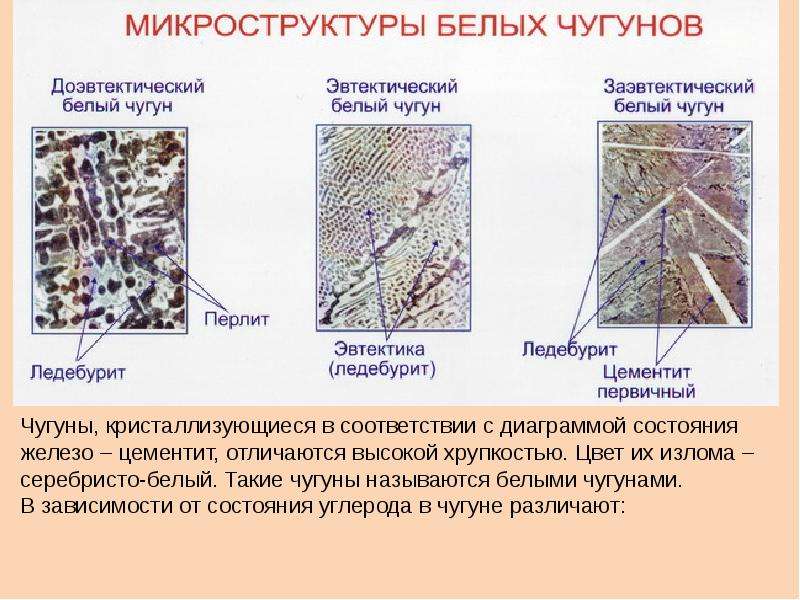

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

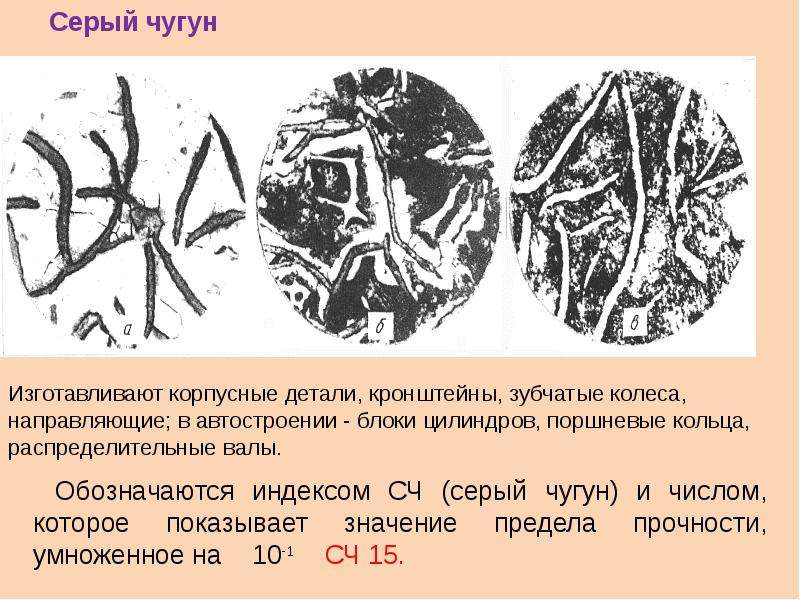

Серый чугун

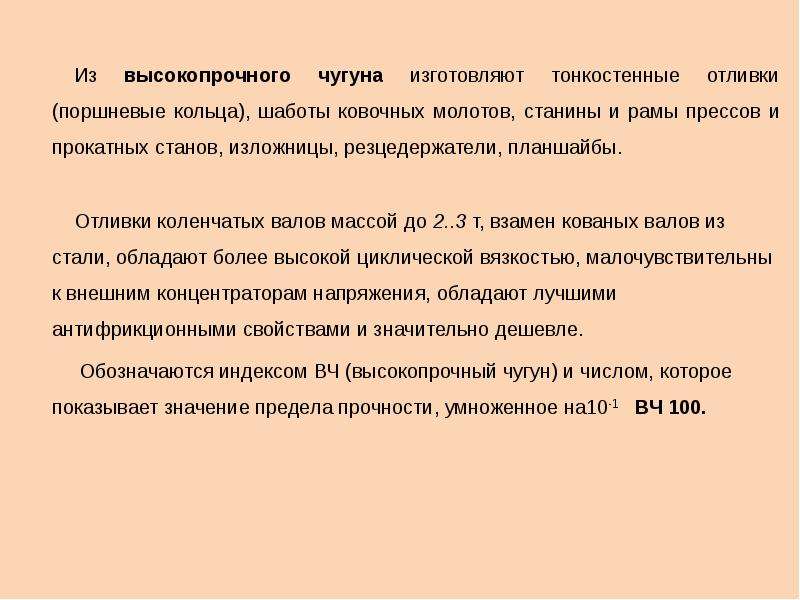

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

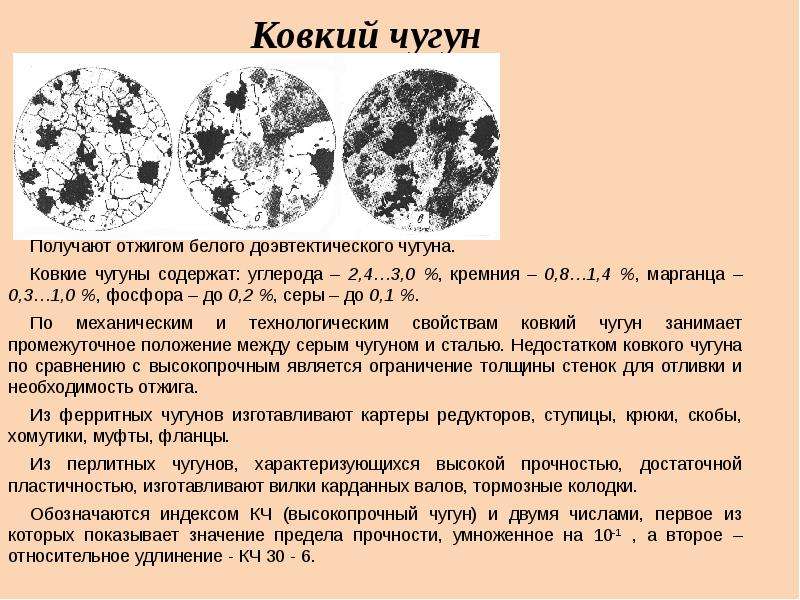

Ковкий чугун

Слайд 21

Описание слайда:

Маркировка чугуна. Маркировка чугуна. Серый чугун маркируется буквами СЧ и цифрами, первая из которых характеризует предел прочности чугуна данной марки при растяжении, вторая - при изгибе (кг/мм2). Наибольшее распространение получили чугуны марок: СЧ12-28; СЧ15-32; СЧ18-36; СЧ 21-40; СЧ 24-44; СЧ 28-48; СЧ 32-52; СЧ 38-60. Высокопрочные чугуны маркируют буквами ВЧ и цифрами, первая из которых характеризует временное сопротивление чугуна при растяжении (кгс/мм2), вторая - относительное удлинение (%). Например, ВЧ 60-2 или ВЧ 40-10. Ковкие чугуны маркируют буквами КЧ и цифрами, обозначающими временные сопротивления при растяжении (кгс/мм2) и относительное удлинение (%). Примерами марок ковких чугунов могут служить КЧ 38-8; КЧ 35-10; КЧ 37-12; КЧ 30-6 с ферритной металлической основой и КЧ 45-6; КЧ 50-4 и КЧ 60-3, имеющие ферритно-перлитную основу.

Слайд 22

Описание слайда:

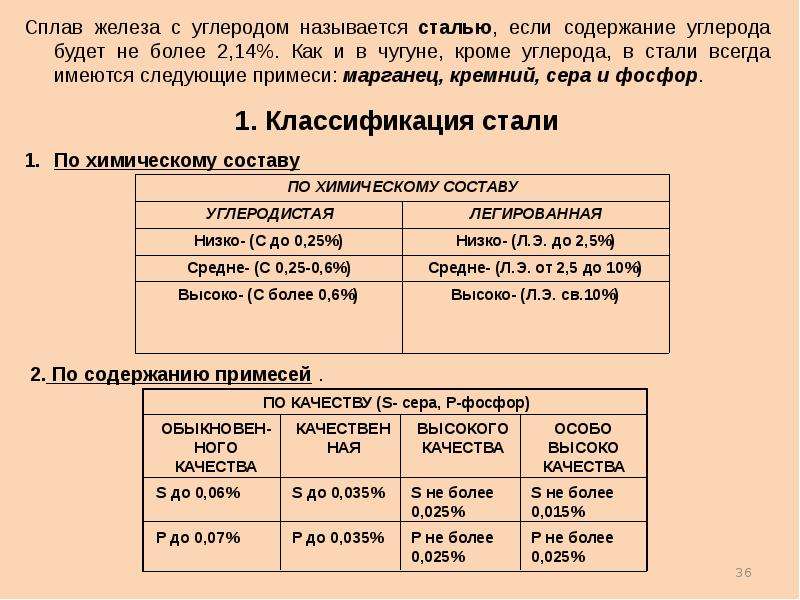

Тема 1.3. Сплавы железа с углеродом. Классификация и маркировка сталей. Влияние углерода и примесей на свойства сталей Назначение легирующих элементов. Классификация и маркировка сталей Углеродистые стали Легированные стали Быстрорежущие инструментальные стали Шарикоподшипниковые стали

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

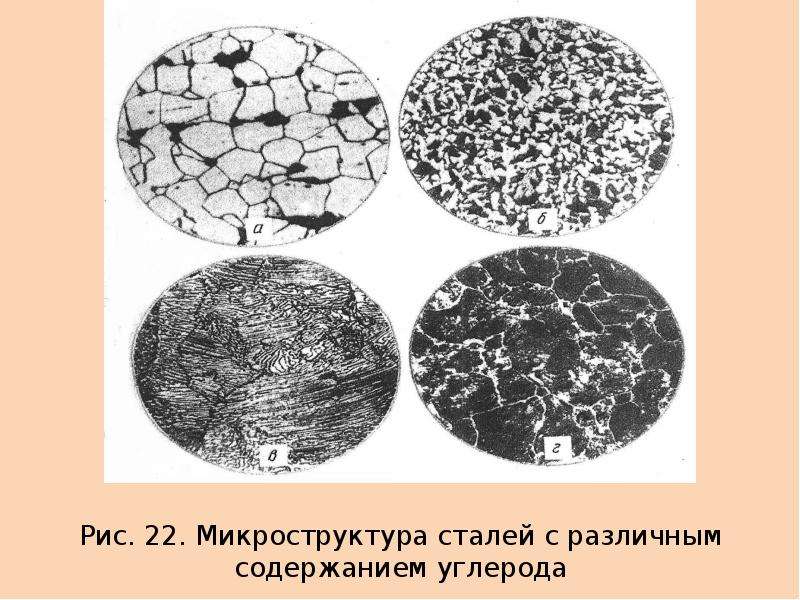

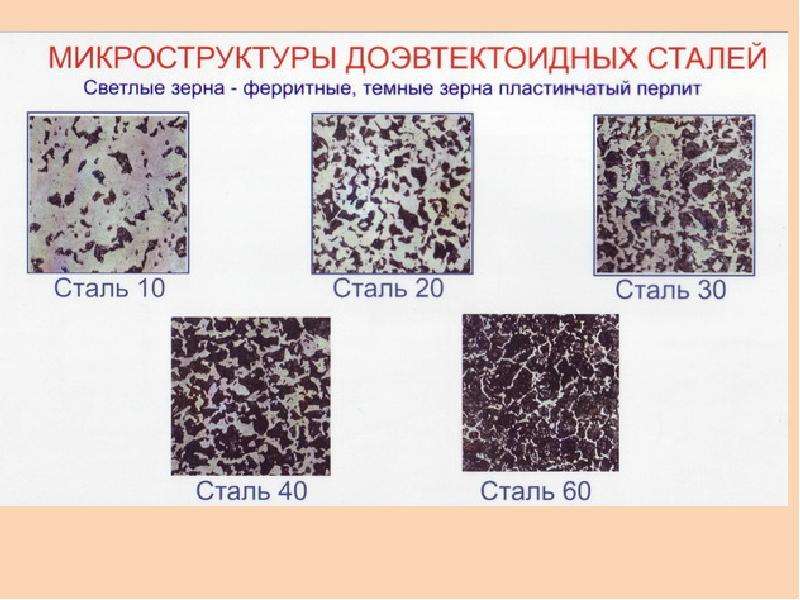

Рис. 22. Микроструктура сталей с различным содержанием углерода

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

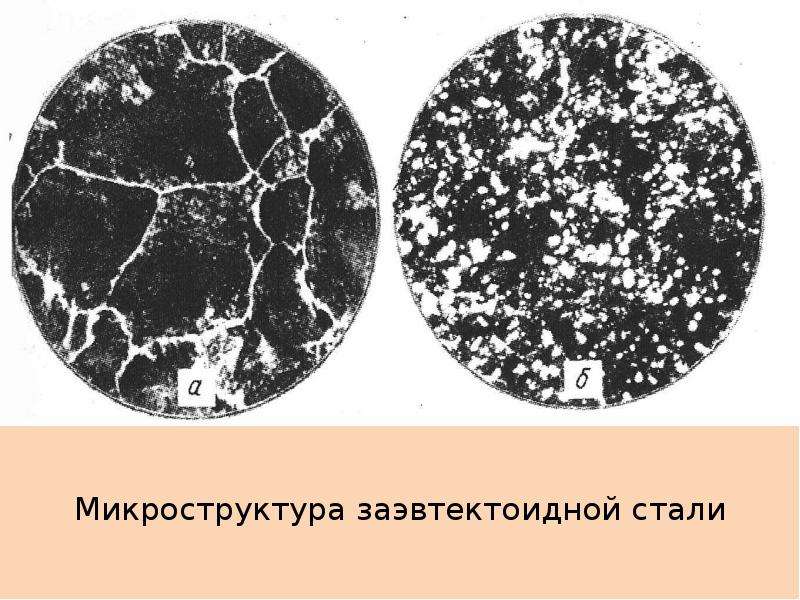

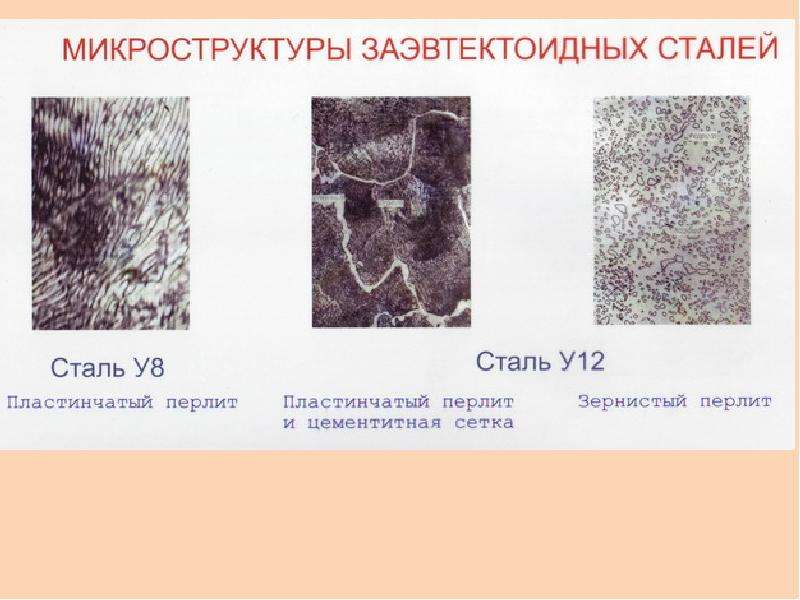

Микроструктура заэвтектоидной стали

Слайд 36

Описание слайда:

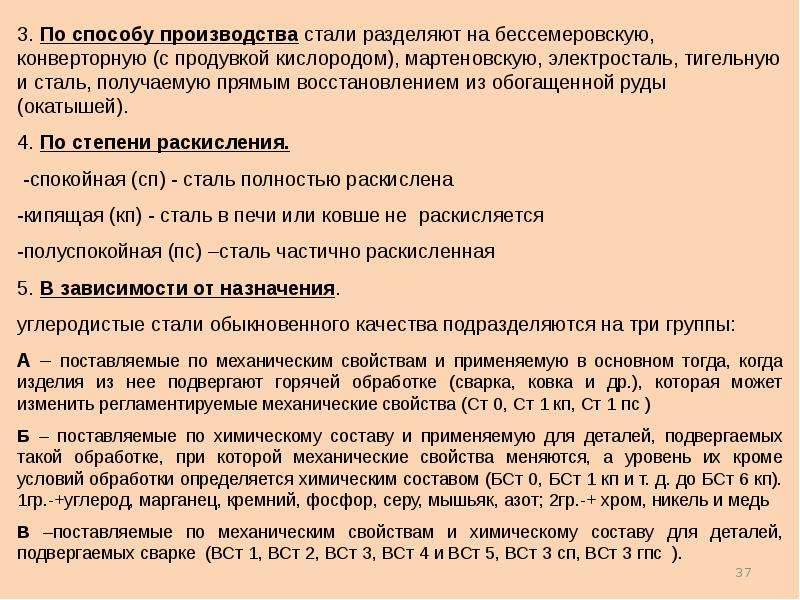

Слайд 37

Описание слайда:

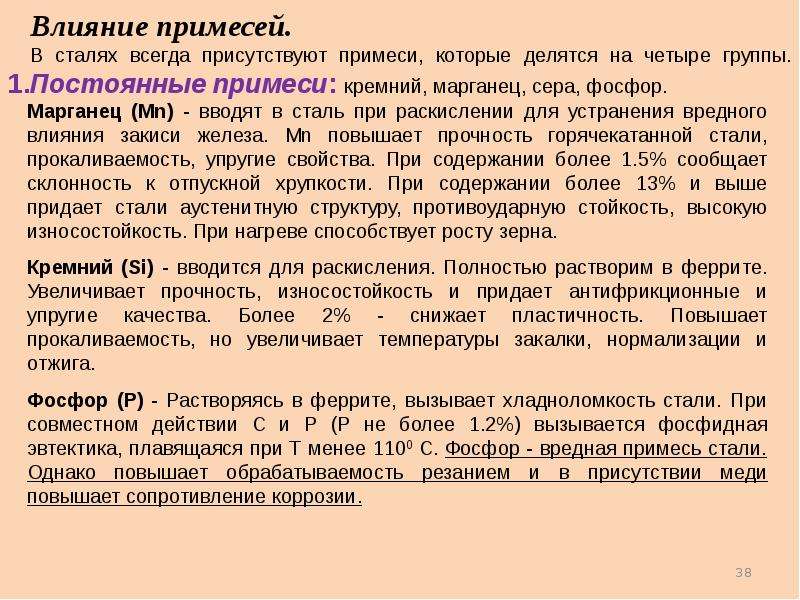

Слайд 38

Описание слайда:

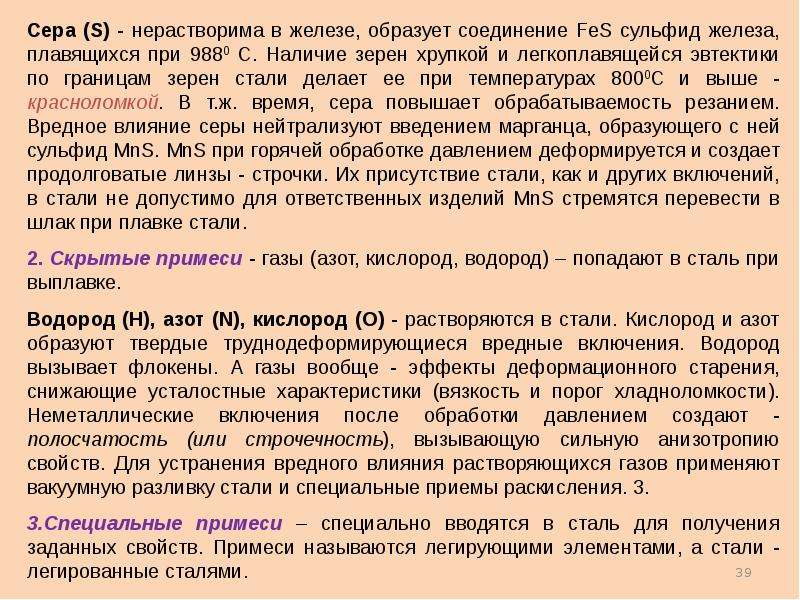

Слайд 39

Описание слайда:

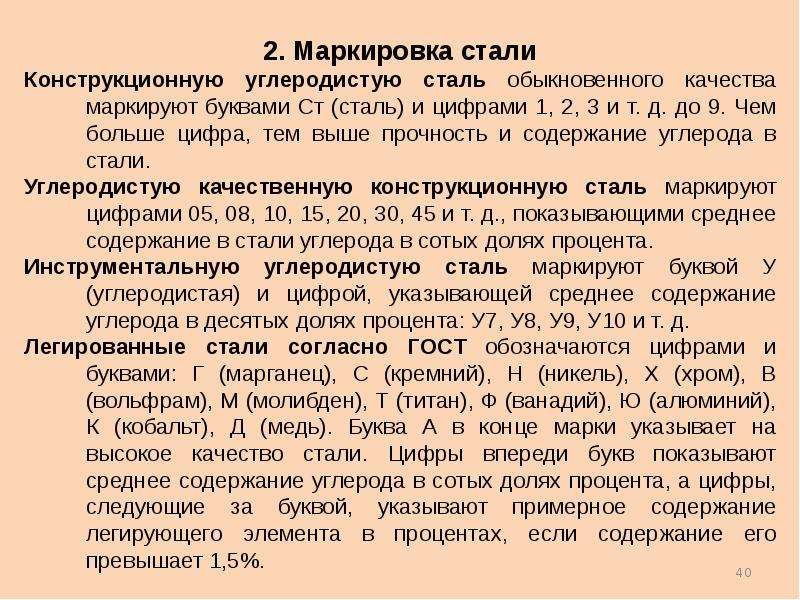

Слайд 40

Описание слайда:

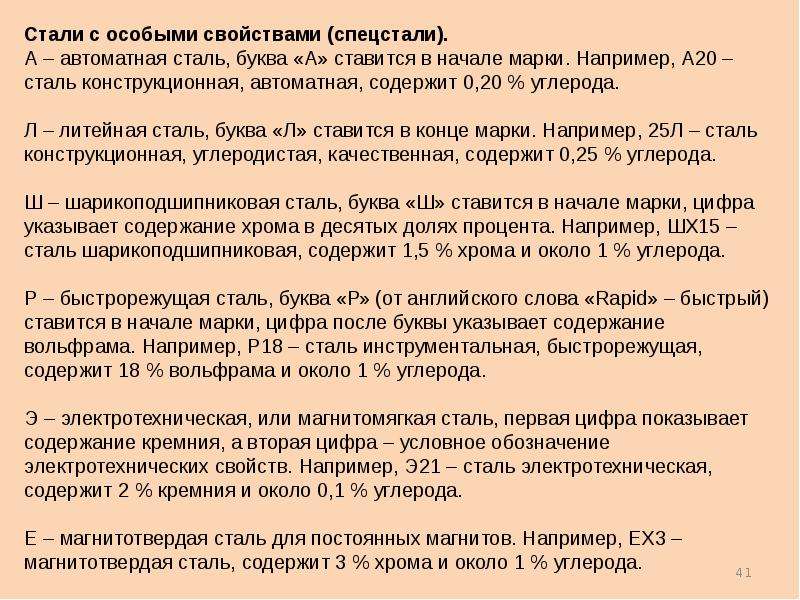

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

Легирование- введение в сплавы, кроме железа и углерода, других химических элементов

Слайд 43

Описание слайда:

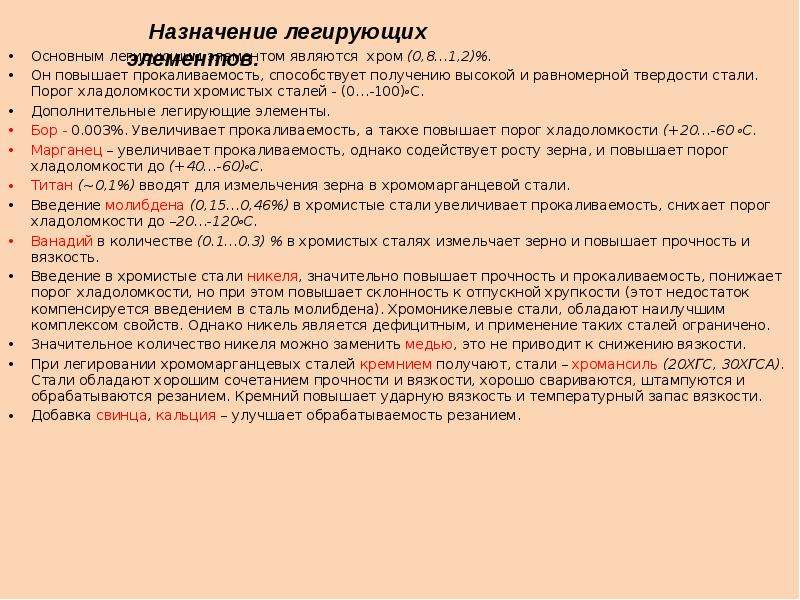

Основным легирующим элементом являются хром (0,8…1,2)%. Основным легирующим элементом являются хром (0,8…1,2)%. Он повышает прокаливаемость, способствует получению высокой и равномерной твердости стали. Порог хладоломкости хромистых сталей - (0…-100)oС. Дополнительные легирующие элементы. Бор - 0.003%. Увеличивает прокаливаемость, а такхе повышает порог хладоломкости (+20…-60 oС. Марганец – увеличивает прокаливаемость, однако содействует росту зерна, и повышает порог хладоломкости до (+40…-60)oС. Титан (~0,1%) вводят для измельчения зерна в хромомарганцевой стали. Введение молибдена (0,15…0,46%) в хромистые стали увеличивает прокаливаемость, снихает порог хладоломкости до –20…-120oС. Ванадий в количестве (0.1…0.3) % в хромистых сталях измельчает зерно и повышает прочность и вязкость. Введение в хромистые стали никеля, значительно повышает прочность и прокаливаемость, понижает порог хладоломкости, но при этом повышает склонность к отпускной хрупкости (этот недостаток компенсируется введением в сталь молибдена). Хромоникелевые стали, обладают наилучшим комплексом свойств. Однако никель является дефицитным, и применение таких сталей ограничено. Значительное количество никеля можно заменить медью, это не приводит к снижению вязкости. При легировании хромомарганцевых сталей кремнием получают, стали – хромансиль (20ХГС, 30ХГСА). Стали обладают хорошим сочетанием прочности и вязкости, хорошо свариваются, штампуются и обрабатываются резанием. Кремний повышает ударную вязкость и температурный запас вязкости. Добавка свинца, кальция – улучшает обрабатываемость резанием.

Слайд 44

Описание слайда:

Качественные и высококачественные легированные стали Качественные и высококачественные легированные стали Обозначение буквенно-цифровое. Легирующие элементы имеют условные обозначения, Обозначаются буквами русского алфавита. Обозначения легирующих элементов: Х – хром, Н – никель, М – молибден, В – вольфрам, К – кобальт, Т – титан, А – азот ( указывается в середине марки), Г – марганец, Д – медь, Ф – ванадий, С – кремний, П – фосфор, Р – бор, Б – ниобий, Ц – цирконий,Ю – алюминий Легированные конструкционные стали Сталь 15Х25Н19ВС2 В начале марки указывается двухзначное число, показывающее содержание углерода в сотых долях процента. Далее перечисляются легирующие элементы. Число, следующее за условным обозначение элемента, показывает его содержание в процентах, Если число не стоит, то содержание элемента не превышает 1,5 %. В указанной марке стали содержится 0,15 % углерода, 35% хрома, 19 % никеля, до 1,5% вольфрама, до 2 % кремния. Для обозначения высококачественных легированных сталей в конце марки указывается символ А.

Слайд 45

Описание слайда:

Легированные инструментальные стали Легированные инструментальные стали Сталь 9ХС, сталь ХВГ. В начале марки указывается однозначное число, показывающее содержание углерода в десятых долях процента. При содержании углерода более 1 %, число не указывается, Далее перечисляются легирующие элементы, с указанием их содержания. Некоторые стали имеют нестандартные обозначения. Быстрорежущие инструментальные стали Сталь Р18 Р – индекс данной группы сталей (от rapid – скорость). Содержание углерода более 1%. Число показывает содержание основного легирующего элемента – вольфрама. В указанной стали содержание вольфрама – 18 %. Если стали содержат легирующие элемент, то их содержание указывается после обозначения соответствующего элемента. Шарикоподшипниковые стали Сталь ШХ6, сталь ШХ15ГС Ш – индекс данной группы сталей. Х – указывает на наличие в стали хрома. Последующее число показывает содержание хрома в десятых долях процента, в указанных сталях, соответственно, 0,6 % и 1,5 %. Также указываются входящие с состав стали легирующие элементы. Содержание углерода более 1 %.

Слайд 46

Описание слайда:

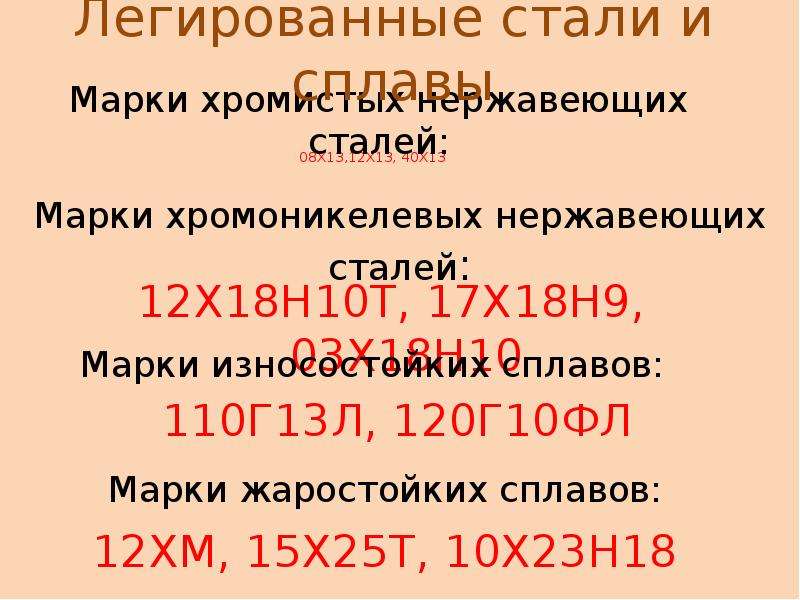

Легированные стали и сплавы 08Х13,12Х13, 40Х13

Слайд 47

Описание слайда:

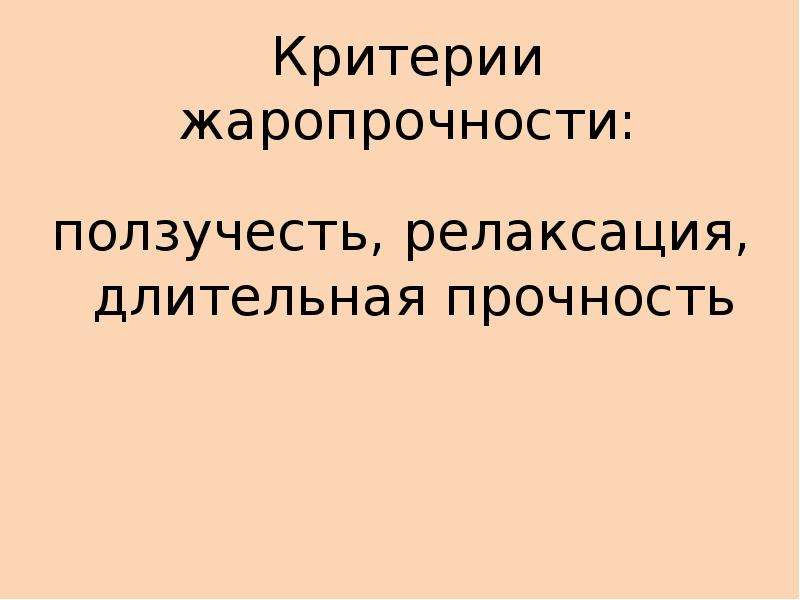

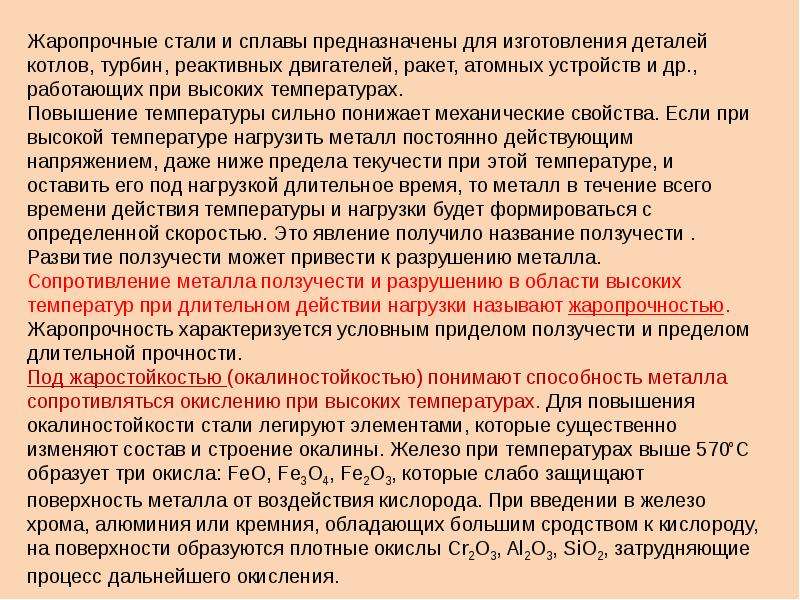

Критерии жаропрочности: ползучесть, релаксация, длительная прочность

Слайд 48

Описание слайда:

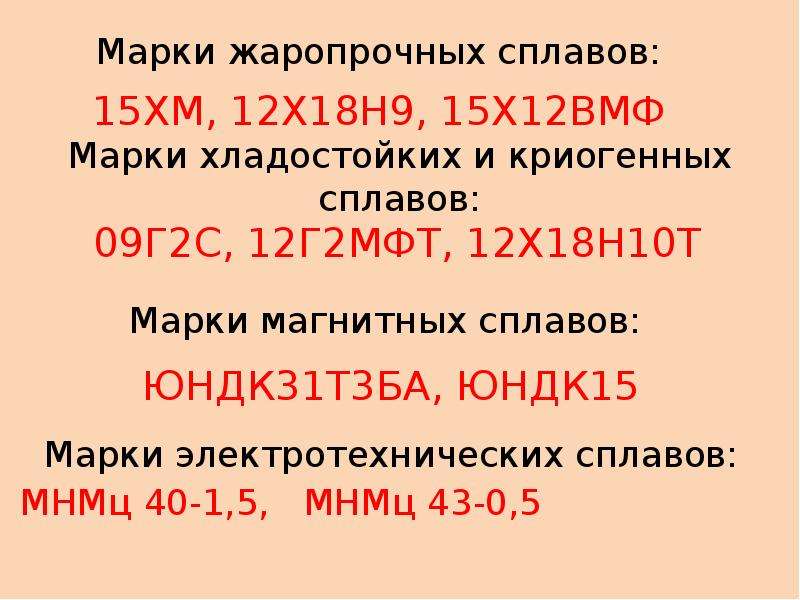

Марки жаропрочных сплавов: 15ХМ, 12Х18Н9, 15Х12ВМФ

Слайд 49

Описание слайда:

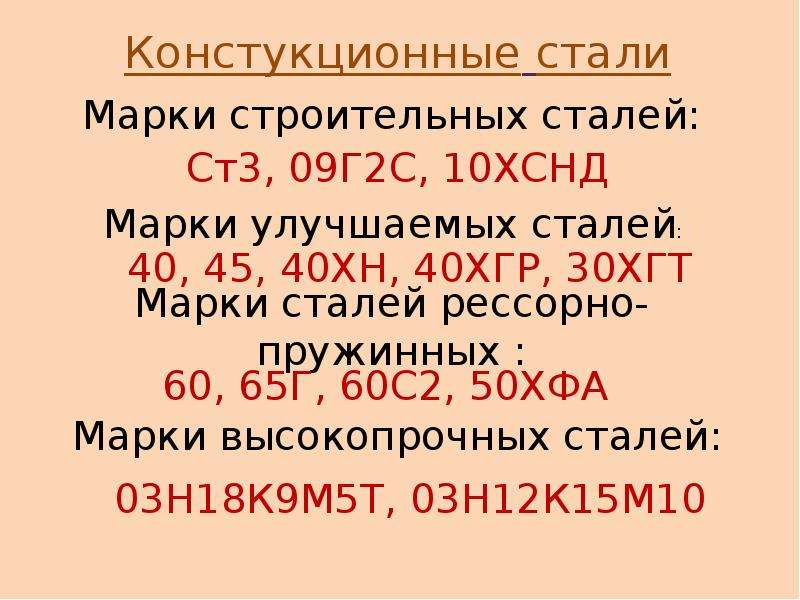

Марки строительных сталей: Ст3, 09Г2С, 10ХСНД

Слайд 50

Описание слайда:

Марки подшипниковых сталей: ШХ6, ШХ15, ШХ20СГ

Слайд 51

Описание слайда:

По назначению инструментальные сплавы подразделяются на сплавы для режущего, измерительного и штампового инструмента

Слайд 52

Описание слайда:

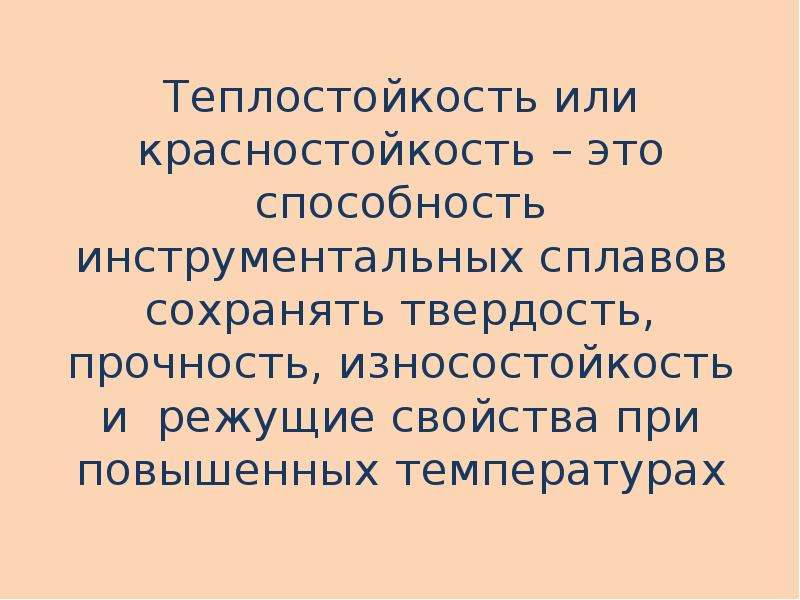

Теплостойкость или красностойкость – это способность инструментальных сплавов сохранять твердость, прочность, износостойкость и режущие свойства при повышенных температурах
